Ürün türü	Ankastre gazlı ocak
Marka	Hotpoint
Model	PL 640S P
Brülör sayısı	4 (1 hızlı, 1 yarı hızlı, 2 yardımcı)
Maksimum toplam güç	7,8 kW (sıvı gaz G30/G31)
Elektrik beslemesi	220-240 V ~ 50/60 Hz
Uyumlu gaz türü	Doğal gaz (G20) ve sıvı gaz (G30/G31)
Boyutlar (G x D x Y)	600 x 510 x 50 mm (tahmini)
Net ağırlık	Yaklaşık 12 kg (tahmini)
Yüzey malzemesi	Paslanmaz çelik
Ateşleme	Entegre elektronik ateşleme (bujili)
Güvenlik cihazı	Her brülörde termokupl (sönme durumunda gaz kesintisi)
Izgaralar	Emaye döküm ızgaralar
Düğmeler	Pozisyon işaretli döner düğmeler
Kurulum	Ankastre (kesik 560 x 480 mm minimum)
Koruma sınıfı	Sınıf 3 (ankastre)
Bakım	Nemli süngerle temizlik; aşındırıcı ürünlerden kaçının
Mevcut yedek parçalar	Brülör memeleri, contalar, termokupllar, ateşleme bujileri
Garanti	2 yıl (parça ve işçilik)

Sık sorulan sorular - PL 640S P HOTPOINT

Bir brülör nasıl yakılır?

İlgili düğmeye sonuna kadar basın ve saat yönünün tersine maksimum güç konumuna çevirin. Alev yanık kalana kadar düğmeyi yaklaşık 6 saniye basılı tutun (güvenlik cihazı). Elektronik ateşlemeli modellerde önce ateşleme düğmesine basın (sembol ♪).

Brülör alevi düzensizse veya yanmıyorsa ne yapmalı?

Brülörün gaz çıkış deliklerinin tıkalı olmadığını kontrol edin. Brülörün tüm hareketli parçalarının doğru şekilde monte edildiğinden emin olun. Ocak yakınında hava akımlarından kaçının. Sorun devam ederse, delikleri metal olmayan bir fırça ile temizleyin.

Alev minimuma nasıl ayarlanır?

Düğmeyi düşük alev konumuna çevirin. Alev düzensizse veya sönüyorsa, düğmeyi çıkarın ve vana milinin içinde veya yanında bulunan ayar vidasını küçük ve sabit bir alev elde edene kadar ayarlayın. Düğmeyi geri takın.

Ne tür tencere kullanılmalı?

Düz tabanlı ve kapaklı tencereler kullanın. Çap brülöre uygun olmalıdır: hızlı için 24-26 cm, yarı hızlı için 16-20 cm, yardımcı için 10-14 cm. Alevler tencerenin tabanından dışarı taşmamalıdır.

Ocak nasıl temizlenir?

Yüzeyi nemli bir süngerle yıkayın ve emici bir bezle silin. Asla buharlı veya yüksek basınçlı temizleyiciler, aşındırıcı veya korozif ürünler kullanmayın. Brülörlerin hareketli parçaları sık sık sıcak sabunlu suyla yıkanmalıdır.

Alevin kazara sönmesi durumunda ne yapmalı?

İlgili brülörün düğmesini hemen kapatın. Tekrar yakmayı denemeden önce en az 1 dakika bekleyin. Sönme tekrarlanırsa, termokuplun temiz olduğundan ve gaz deliklerinin tıkalı olmadığından emin olun.

Ocak başka bir gaz türüne nasıl uyarlanır?

Brülör memelerini yeni gaza uygun olanlarla değiştirin (kılavuzdaki tabloya bakın). Izgaraları ve brülörleri sökün, memeleri 7 mm'lik bir anahtarla sökün, yeni memeleri takın ve her şeyi yeniden monte edin. Kalibrasyon etiketini değiştirin. Bu işlem bir profesyonel tarafından yapılmalıdır.

Ocak ile duvar dolabı arasındaki minimum mesafe nedir?

Ocak bir duvar dolabının altına kurulmuşsa, dolap ocağın en az 700 mm üzerinde olmalıdır. Yan dolaplar ocağın yüksekliğini geçmemelidir. Davlumbazlar en az 650 mm mesafede olmalıdır.

Gaz bağlantılarının sızdırmazlığı nasıl kontrol edilir?

Kurulumdan sonra tüm bağlantılara sabunlu su solüsyonu uygulayın. Kabarcıklar oluşursa, sızıntı vardır. Sızıntı tespiti için asla alev kullanmayın. Bağlantıları sıkın veya kalifiye bir tesisatçı çağırın.

Gaz vanası sert dönerse ne yapmalı?

Zamanla vanalar sıkışabilir. Bu durumda, vanayı değiştirmek için yetkili bir teknisyene başvurun. Zorlamayın, bu mekanizmaya zarar verebilir.

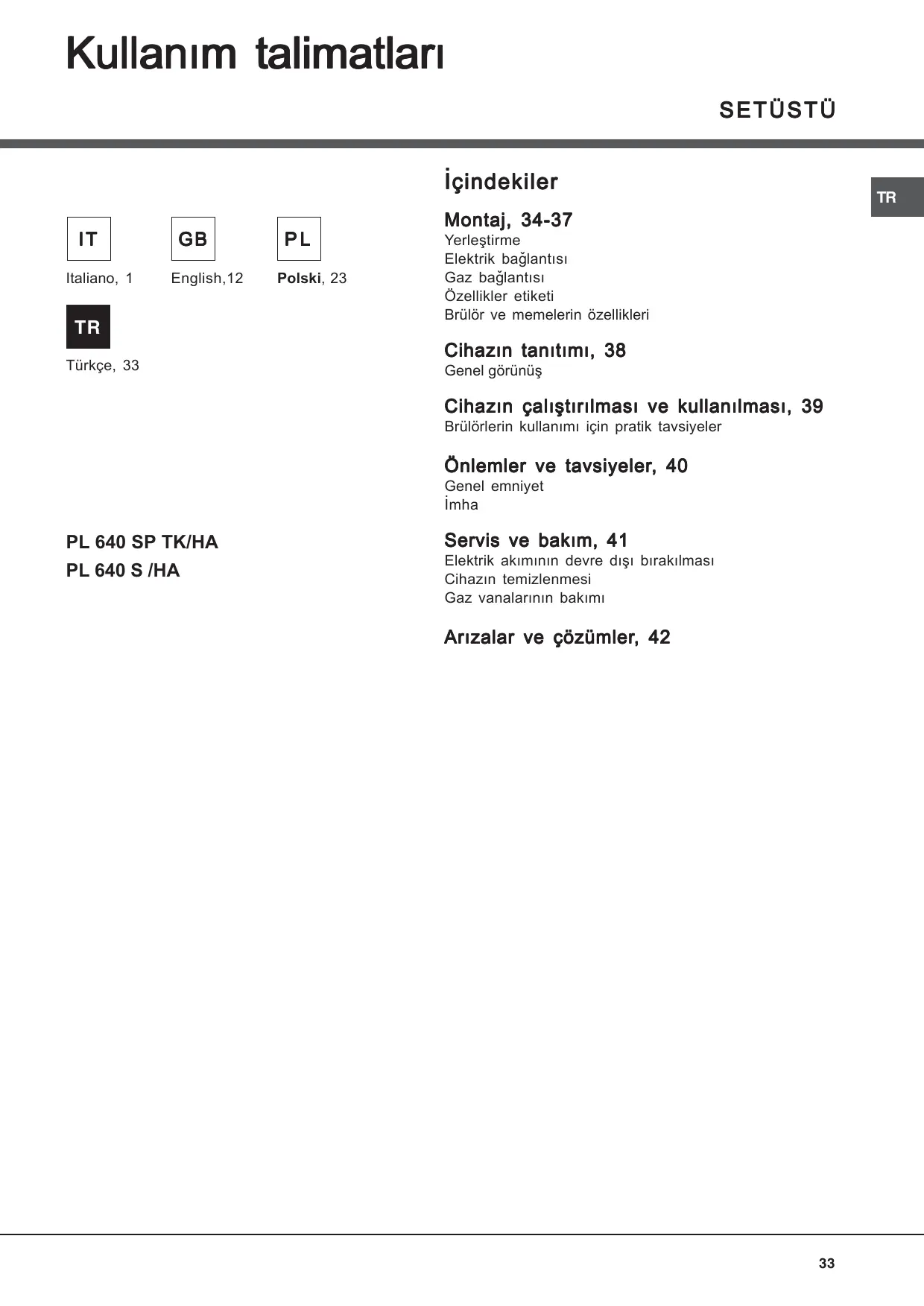

KULLANIM KILAVUZU PL 640S P HOTPOINT

Brülör ve memelerin özellikleri

Cihazın tanıtımı, 38

Genel görünüş

Cihazın çalıştırılması ve kullanılması, 39

Brülörlerin kullanımı ve pratik tavsiyeler

Önlemler ve tavsiyeler, 40

Genel emniyet

İmha

Servis ve bakım, 41

Elektrik akımının devre dışı bırakılması

Cihazın temizlenmesi

Gaz vanalarının bakımı

Arızalar ve çözümleri, 42

! Her gerektiğinde başvurulabilmesi için bu el kitapçığının muhafaza edilmesi önemlidir. Cihazın satılması, başkasına verilmesi ya da taşınması durumunda, yeni kullanıcının işleyiş ve ilgili uyarılar hakkında bilgi edinmesi için el kitapçığının cihazla birlikte verildiğinden emin olunuz. ! Talimatları dikkatli bir şekilde okuyunuz: kurulum, kullanım ve emniyet hakkında önemli bilgiler içermektedir.

Yerleştirme

! Ambalajlar çocukların oyuncağı değildir ve ayrıştırılmış çöp için belirlenen kurallara uygun olarak imha edilmelidirler (bkz. Önlem ve tavsiyeler). ! Kurulum işlemi bu talimatlar doğrultusunda ve profesyonel olarak kalifiye personel tarafından yapılmalıdır. Hatalı yapılan bir kurulum, insan ve hayvan sağlığına ya da mala zarar verebilir. ! Bu cihaz, yürürlükteki Ulusal Normlar ve yürürlükteki müteakip güncellemeler çerçevesinde sadece sürekli olarak havalandırılan mekanlarda monte edilebilir ve çalıştırılabilir. Aşağıdaki şartlar yerine getirilmelidir: - Mekan, ateşleme dumanlarının dışarıya atılmasını sağlayan, cihaz açıldığında otomatik olarak devreye giren elektrikli bir vantilatör ya da davlumbaz vasıtasıyla oluşturulmuş bir tahliye sistemine sahip olmalıdır.

Bacadan veya (pişirme cihazlarında) duman kanalından

Doğrudan dışarıya

• Mekan, ateşleme işleminin düzgün bir şekilde gerçekleşmesi için gerekli alan hava akımını sağlayacak bir sisteme sahip olmalıdır. Yanma işlemi için gerekli alan hava miktarı, monte edilmiş alan her kW güç başına 2 m³/h'nin altında olmamalıdır.

Yakıcı hava dolaşımını sağlayan açıklık örneği

Sistem, en az 100 cm² kesitinde ve asla tıkanmayacak şekilde kurulu bir boru vasıtasıyla bina dışından doğrudan hava almak suretiyle gerçekleştirilebilir.

Kapı ve yer arasında yükseltilmiş boşluk

Veya, dolaylı olarak, bitişik mekanlarda mevcut olan yukarıda anlatılan türden bir dışarıya açılma sistemi bulunan bir havalandırma borusu kullanılabilir; bu havalandırma borusu gayrimenkulün müşterek kullanımında, ya da yangın tehlikesi olan mekanlarda ya da yatak odalarında olmamalıdır.

• Sıvılaştırılmış petrol gazları, havadan daha ağır olduklarından, aşağıya doğru çökerler. Dolayısıyla LPG tüpleri bulunan mekanlarda dışarı açılan bu pencereler, olası gaz kaçaklarını aşağı kısımdan tahliye edecek şekilde ayarlanmalıdırlar. Bu nedenle boş ya da kısmen dolu LPG bidonlar, zemin seviyesi altında bulunan mekan ya da odalara monte edilmemeli veya depolanmamalıdırlar (bodrumlar, vb.). Mekanda sadece kullanılmakta olan tüpü bulundurmak uygundur; ayrıca bu tüp 50°C derece ve üzerindeki sıcaklık derecelerine ulaşmasına neden olacak doğrudan ısı kaynaklarına (fırın, şömine, soba) maruz bırakılmamalıdır.

Yuvaya oturtma

Gazlı ve karışık set üstü ocaklar, X türünden aşırı ısınmaya dayanıklı koruma seviyesine sahip olarak donatılmış olduğundan yüksekliği kendi çalışma yüzeyinden daha yüksek olmayan mobilyaların yanına monte edilebilir. Set üstü ocağın doğru şekilde monte edilebilmesi için aşağıdaki şartlar yerine getirilmelidir:

• Yan tarafta bulunan ve yüksekliği ocağın çalışma yüzeyini aşan dolaplar ocağın kenarından en az 600 mm mesafede bulunmalıdır.
• Davlumbazlar kendi talimat kitapçıklarında yer alan özelliklere uygun olarak ve en az 650 mm boşluk bırakılarak monte edilmelidir.
• Davlumbaz yanındaki sarkıkları tezgah zemininden minimum 420 mm yukarıya yerleştiriniz (şekle bakınız).

Set üstü ocağın bir sarkık altına gelecek şekilde monte edilmesi durumunda, bu sarkığın tezgah yüzeyine mesafesi en az yaklaşık 700 mm olmalıdır (şekle bakınız).

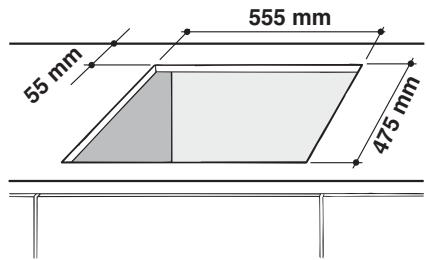

Mobilya boşluğu şekilde gösterilen boyutlarda olmalıdır. Set üstü ocak, tezgah üzerine yerleştirilmesi amacıyla 20 mm - 40 mm kalınlığında sabitleme kancaları ile donatılmıştır. Tezgahı sağlam bir şekilde sabitlemek için mevcut olan kancaların kullanılması tavsiye edilir.

Kanca sabitleme şeması

Çalışma tezgahı için kanca pozisyonu H=20mm

Çalışma tezgahı için kanca pozisyonu H=30mm

Set üstü ocak için kanca pozisyonu H=40mm

Ön taraf

Arka taraf

! "Aksesuar paketi"nde bulunan kancaları kullanınız. Set üstü ocağın ankastre bir fırının üzerine monte edilmemesi durumunda, izolasyon amacıyla bir ahşap levhanın takılması gerekmektedir. Bu levha tezgahın alt kısmından en az 20 mm mesafeye yerleştirilmelidir.

Havalandırma

İyi bir havalandırma sağlanması için yuvanın arka duvarının çıkarılması gerekir. Fırının kurulumunun iki ahşap pervaz üzerine ya da en az 45 x 560 mm ebatlarında bir açıklığa, zemine yaslanacak şekilde yapılması tercih edilir (şekillere bakınız).

Havalandırma sistemi olmadan ankastre fırın üzerine kurulum yapılması halinde, dolabın içinde uygun bir hava dolaşımının sağlanması için hava giriş ve çıkış noktaları kesinlikle ayarlanmalıdır (şekillere bakınız).

Elektrik bağlantısı

Üç kutuplu besleme kablosuyla donatılmış set üstü ocaklar, Özellikler etiketi (set üstü ocağın alt kısmına yerleştirilmiştir) üzerinde belirtilmiş olan gerilim ve besleme frekansı değerlerinde dalgalı akımla çalışacak şekilde üretilmiştir. Kablonun topraklama bağlantısı sarı-yeşil renklerindedir. Set üstü ocağın ankastre bir fırının üzerine monte edilmesi durumunda, fırın ile ocağın elektrik bağlantısı, hem elektrik emniyeti açısından hem de fırının çıkarılması gerektiğinde bu işlemin daha kolay yapılabilmesi amacıyla ayrı ayrı gerçekleştirilmelidir.

Besleme kablosunun şebekeye bağlantısı

Kabloya özellikler etiketi üzerinde belirtilen yüke uygun bir fiş monte ediniz.

Şebekeye doğrudan bağlantı yapılması halinde, cihaz ile şebeke arasına minimum temas aralığı 3 mm olan ve yürürlükteki normlara uygun nitelikte iki kutuplu bir anahtar takmak gerekmektedir (toprak kablosu elektrik anahtarı tarafından kesintiye uğratılmamalıdır). Besleme kablosu, hiçbir aşamada ortam ısısı 50°C'yi geçmeyecek şekilde yerleştirilmelidir.

! Elektrik bağlantısının doğru yapılmasından ve güvenlik kurallarına uyulmasından kurulumu yapan kişi sorumludur. Şebekeye bağlamadan önce aşağıdaki durumları kontrol ediniz:

• prizin topraklamasının yürürlükteki normlara uygun olduğunu;
• prizin, cihazın özellikler etiketi üzerinde belirtilen maksimum güç miktarını destekleyecek şekilde olduğunu;
• besleme geriliminin özellikler etiketi üzerinde belirtilmiş olan değerler arasında olduğunu;
• cihaz fişinin prizle uyumlu olduğunu. Aksi halde prizi ya da fişi değiştiriniz; uzatma kabloları ya da çoklu prizler kullanmayınız. ! Cihaz monte edildikten sonra elektrik kablosu ve priz kolay erişilebilecek yerlerde olmalıdır. ! Kablo kıvrılmalara, bükülmelere veya ezilmelere maruz kalmamalıdır. ! Kablo periyodik olarak kontrol edilmeli ve sadece yetkili teknik personel tarafından değiştirilmelidir (Destek bölümüne bakınız). ! Bu kurallara uyulmaması halinde firma hiçbir sorumluluk kabul etmez.

Gaz bağlantısı

Cihazın gaz tüpüne ya da gaz hattı borusuna bağlanması yürürlükteki Ulusal Normlara ve müteakip güncellemelere uygun olarak yapılmalı ve bağlantı öncesi cihazın kullanacağı gaz tipine ayarlanmış olduğu kontrol edilmelidir. Aksi takdirde "Farklı gaz tiplerine uyum" paragrafında belirtilen işlemleri yerine getiriniz. Sıvı gazla, yani gaz tüpünden beslenmesi halinde, yürürlükteki Ulusal Normlara ve müteakip güncellemelere uygun tipte basınç regülatörlerini kullanınız.

! Emniyetli bir çalışma, uygun enerji kullanımı ve cihazın ömrünün uzun olması için, besleme basıncının tablo 1 "Brülör ve memelerin Özellikleri"nde gösterilen değerler arasında olduğundan emin olunuz.

Sert bir boru ile bağlantı (bakır ya da çelik)

! Gaz tesisatına bağlantı cihazda hiçbir türden zorlama yaratmayacak şekilde gerçekleştirilmelidir.

Cihazın besleme rampası üzerinde, yönlendirilebilir bir "L" rakoru bulunmaktadır, bunun sızdırmazlığı da bir conta ile sağlanmıştır. Rakorun döndürülmesine gerek duyulması halinde, sızdırmazlık contası mutlaka değiştirilmelidir (cihazla birlikte verilmiştir). Cihazın gaz giriş rakoruna silindirik 1/2 erkek diş açılmıştır.

Paslanmaz çelikten esnek boru ile yivli bağlantı uçları kullanarak yapılan kesintisiz duvara bağlantı

Cihazın gaz giriş rakoruna silindirik 1/2 erkek diş açılmıştır. Bu borular, kullanımlar sırasında, uzunlukları maksimum 2000 mm'yi geçmeyecek şekilde döşenmelidir. Bağlantı yapıldığında esnek metal borunun hareketli parçalar ile temas etmediğinden veya ezilmediğinden emin olunuz.

Sadece yürürlükteki Ulusal Normlara uygun alüminyum sızdırmaz borular ve contalar veya kauçuk contalar kullanınız.

Sızdırmazlık kontrolü

Montaj işlemi tamamlandığında, alev kullanılmadan, yalnız sabunlu su çözeltisi kullanmak suretiyle tüm rakorlara sızdırmazlık kontrolü yapınız.

Farklı gaz tiplerine uyarlama

Setüstü ocağın üretimde ayarlanmış olduğu gazdan farklı gaz tiplerine ayarlanması için (ilk ayarı ocağın alt kısmındaki ya da ambalajın üzerindeki etikette belirtilmiştir), aşağıdaki işlemlerin yapılarak brülör memelerinin değiştirilmesi gerekir:

1. Ocağın ızgaralarını alınız ve brülörleri yuvalarından çıkartınız. 2.7 mm'lik bir boru anahtarı kullanarak memeleri sökünüz ve yeni gaz tipine uyarlanmış olanlarla değiştiriniz (bakınız tablo 1 "Brülör ve memelerin özellikleri").
2. Aynı işlemleri tersine yaparak parçaları tekrar monte ediniz.
3. Bu işlemin sonunda, eski ayarı gösteren etiketi, Teknik Servis Merkezlerimizden temin edilebilecek, yeni gaz tipini gösteren etiketle değiştiriniz.
4. Brülörlerin birincil hava ayarlanması Brülörlere ilk hava ayarı yapılmasına gerek yoktur.
5. Minimum ayarlaması
6. Gaz vanasını minimum konumuna getiriniz;

1. Düğmeyi seksüp vana milinin iç tarafında ya da yanında bulunan ayar vidasına küçük ve düzenli bir alev elde edene kadar müdahale ediniz.
2. Düğmeyi (maksimum pozisyondan minimum pozisyona) döndürüncü brülörün sönmediğinden emin olunuz.
3. Emniyet aygıtı olan cihazlarda (ısı pili), brülörler minimum konumdayken bu aygıtın çalışmaması durumunda, ayar vidasına müdahale ederek minimumları yükseltiniz.
4. Ayar işlemi bittiğinde by-pass'lar üzerinde yer alan mumlu ya da benzer malzemeli mühürleri eski haline getiriniz.

! Sıvı gaz kullanımı halinde ayar vidası sonuna kadar sıkılmalıdır. ! Bu işlemin sonunda, eski ayarı gösteren etiketi, Teknik Servis Merkezlerimizden temin edilebilecek, yeni gaz tipini gösteren etiketle değiştiriniz. ! Kullanılan gaz basıncının öngörülen basınçtan farklı (ya da değişken) olması halinde, giriş borusu üzerine uygun bir basınç regülatörü takılmalıdır (EN 88-1 ve EN 88-2 uyarınca "kanalize gaz regülatörleri").

ÖZELLİKLER ETİKETİ
Elektrik., bağlantıları	özellikler etiketine bakınüz
CE	Bu cihaz asagidaki Avrupa Birligi Direktiflerine uygundur: - 12/12/06 tarihli (Alçak Basınç) 2006/95/CEE ve üzerinde:yapilan degisiklikler - 15/12/04 tarihli (Elektromanyetak Uyum) 2004/108/CEE ve üzerinde:yapilan degisiklikler - 22/07/93 tarihli 93/68/CEE ve üzerinde yapilan degisiklikler. - 30/11/09 tarihli 2009/142/CEE (Gaz) ve üzerinde:yapilan degisiklikler. - 2002/96/CEE ve üzerinde:yapilan degisiklikler.

Brülör ve Memelerin Özellikleri

Tablo 1				Sıvı gaz				Doğal gaz
Brülör	Çap (mm)	Termik güç kW (üstışı güncy)*		By-pass 1/100 (mm)	Meme 1/100 (mm)	Tasima güncy* l/saat		Meme 1/100 (mm)	Tasima güncy* l/saat
		Nominal	Azaltımlı			***	**
Hüzlı(Büyük) (R)	100	3.00	0.70	41	86	218	214	116	286
Yarı hizlı (Orta) (S)	75	1.65	0.40	30	64	120	118	96	157
Yarıdağınci (Kılıçık) (A)	55	1.00	0.40	30	50	73	71	71	95
Besleme basınçlıarı	Nominal (mbar)			37 **	28-30 **			20
	Minimum (mbar)			25 **	20 **			17
	Maksimum (mbar)			45 **	35 **			25

• 15°C ve 1013 mbar'da kuru gaz Propan P.C.S. = 50.37 MJ/Kg * Būtān P.C.S. = 49.47 MJ/Kg

Doğal P.C.S. = 37.78 MJ/m³

PL 640 SP TK/HA

PL 640 S /HA

Model	Gas section
	Class	Rated power kW (1)
PL 640S P TK/HA	II2H3+	7,80 (567 g/h - G30) (557 g/h - G31)

• GAZ BRÜLÖRLERİ farklı ebat ve güçlere sahiptir. Kullanacağınız kabin çapına en uygun olanı seçiniz.
• Alev ve GPCUN ayarlanması için GAZ BRÜLÖRLERİ kumanda düğmeleri*.

Gaz brülörleri ÇAKMAKLARI seçilmiş olan brülörün otomatik olarak yakılmasını sağlar. - EMNİYET DONANIMI alev kazara söndüğünde, gaz çıkışını durdurur.

• Sadece bazı modellerde mevcut.

! Her bir düğme üzerinde, kumanda ettiği gaz brülörünün ya da elektrikli plakanın* konumu belirtilmiştir.

Gaz brülörleri

Seçilmiş olan brülör, ilgili düğme vasıtasıyla aşağıdaki konumlara ayarlanabilir:

• Kapalı

Maksimum

Minimum

Brülörlerden birini yakmak için bir çakmak ya da alevi brülöre yaklaştırınız, düğmeye basılı tutarak maksimum güç pozisyonuna getirene kadar saat yönünün tersinde döndürünüz.

Ateşleme bujisi mevcut olan modellerde, seçilmiş olan brülörü yakmak için öncelikle ♂ sembolü yakma tuşuna basınız, daha sonra ilgili düğmeye basılı tutarak maksimum güç pozisyonuna gelene kadar saat yönünün tersinde döndürünüz.

! Brülör alevlerinin beklenmedik şekilde sönmesi durumunda kontrol düğmesini kapatınız ve en az 1 dakika bekledikten sonra tekrar yakmayı deneyiniz.

Brülörü kapatmak için, düğmeyi durana kadar saat yönünde döndürmeniz gerekmektedir (“·” sembolüne gelene kadar).

Brülörlerin kullanımı için pratik tavsiyeler

En yüksek performansı elde edebilmek amacıyla aşağıdaki hususları aklınızdan çıkarmayınız:

• kapların altından alevlerin sızmasını önlemek amacıyla her brülöre uygun kaplar (tabloya bakınız) kullanınız.
• her zaman altı düz ve kapaklı kaplar kullanınız.
• Kaynama esnasında düğmeyi minimum pozisyona kadar döndürünüz.

Bek	Pişirme kabıçapı (cm)
Hizlı (R)	24 - 26
Yarı hizlı (S)	16 - 20
Yarıdağı (A)	10 - 14

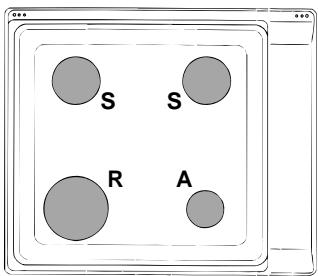

Brülör tipini belirlemek için "Brülör ve memelerin özellikleri" paragrafında mevcut alan şekillere başvurunuz.

! Cihaz uluslararası emniyet mevzuatına uygun olarak projelendirilmiş ve üretilmiştir. Bu uyarılar güvenlik amaçlı olup dikkatlice okunmalıdır.

Genel emniyet

• Bu cihaz, 3. sınıf ankastre cihazlara dahildir. Gazla çalışan cihazlar, düzgün bir çalışma için düzenli hava değişimine ihtiyaç duyarlar. Montaj sırasında "Yerleştirme" bölümüne ilişkin paragrafta belirtilmiş olan şartlara uyulduğundan emin olunuz.
• Verilmiş olan talimatlar sadece kitapçıkta ve sıcak plakasında sembolü bulunan ülkeler için geçerlidir.
• Cihaz, meskenlerde kullanılmak üzere tasarlanmış olup profesyonel kullanım amaçlı değildir.
• Yağmur ve fırtınaya maruz kalması son derece tehlikeli olduğundan cihaz, üzeri kapalı bile olsa açık alanlara monte edilemez.
• Cihaza ayaklarınız çıplakken ya da elleriniz veya ayaklarınız ıslak ya da nemliyken dokunmayınız.
• Cihaz, sadece yetişkin kişiler tarafından ve bu kitapçıkta aktarılan talimatlara göre, yemek pişirmek amacıyla kullanılmalıdır. Her türlü diğer kullanımlar (örneğin: ortam ısıtması) uygunsuz ve bu nedenle tehlikeli bulunur. Üretici firma uygunsuz, hatalı ve mantık dışı kullanımlardan kaynaklanan muhtemel zararlardan sorumlu tutulamaz.
• Diğer beyaz eşyalara ait kabloların fırının sıcak kısımlarına temas etmesini önleyiniz.
• Havalandırma ve ısı dağılma noktalarını tıkamayınız.
• Cihazın kullanılmadığı zamanlarda düğmelerin daima "●"/"○" konumunda olduğundan emin olunuz.
• Fişi prizden çekerken kablosundan değil fişin kendisinden tutarak çekiniz.
• Fişi elektrik şebekesinden çekmeden, temizlik veya bakım müdahalelerinde bulunmayınız.
• Arıza halinde onarmak amacıyla iç mekanizmaları kurcalamayınız. Teknik servis ile irtibata geçiniz (Teknik servis bölümüne bakınız).
• Kazayla darbeye maruz kalmalarını önlemek için tencere kulplarının daima ocağın içine doğru dönük olduğundan emin olunuz.
• Cam kapağı (mevcut olduğu durumlarda) gaz brülörleri ya da elektrikli levha hala sıcakken kapatmayınız.
• Elektrik levhasını üzerinde tencere olmadan yanık bırakmayınız.
• Yerine oturmayan ya da deforme olmuş tencereleri kullanmayınız.
• Cihaz harici bir otomatik zaman ayarı veya ayrı bir uzaktan kumanda sistemi ile çalıştırılacak şekilde tasarlanmamıştır.

İmha

• Ambalaj malzemelerinin imha edilmesi: ambalajların geri dönüşümünü sağlayan yerel düzenlemelere uyunuz.
• Elektrik ve elektronik cihazların atıklarının değerlendirilmesi konusunu düzenleyen 2002/96/CE sayılı Avrupa Birliği mevzuatında; beyaz eşyaların kentsel katı atık genel yöntemi ile imha edilmemesi öngörülmüştür. Kullanılmayan cihazlar, madde geri kazanım ve geri dönüşüm oranını en yüksek seviyeye yükseltmek, çevre ve insan sağlığına olası zararları engellemek için ayrı ayrı toplanması gerekir. Tüm ürünlerin üzerinde; ayrıştırılmış atık hükümlerini hatırlatmak amacıyla üstünde çarpı işareti olan SEP sembolü yer almaktadır.

Kullanılmayan beyaz eşyalar belediye atık toplama servisine teslim edilebilecektir, bunları belediyenin bunun için özel olarak belirlediği yerlere ya da konuyla ilgili ulusal düzenlemelerin mevcut olduğu durumlarda, benzer tipte yeni bir ürün aldığınız satıcılara verebilirsiniz.

Belli büyüklükteki tüm beyaz eşya üreticileri kullanılmayan cihazların toplanması ve imha edilmesi için öngörülen sistemlerin oluşturulması ve idaresi konusunda faaliyet göstermektedir.

Elektrik akımının devre dışı bırakılması

Herhangi bir işlem yapmadan önce cihazın elektrik şebekesine bağlantısını kesiniz.

Cihazın temizlenmesi

Pas önleyici, leke çıkarıcı ürünler gibi çizici ve aşındırıcı özellikte malzemeler, toz deterjanlar ve aşındırıcı yüzlü süngerler kullanmaktan sakının; bunlar, yüzeyin onarılamayacak şekilde çizilmesine yol açabilir. Cihazın temizliği için asla buharlı ya da yüksek basınçlı temizleyiciler kullanmayınız. - Olağan bakım işlemleri için setüstü ocağı nemli bir süngerle yıkamak ve emici kâğıt havlu ile kurulamak yeterlidir. - Brülörlerin hareketli parçaları, muhtemel kireç birikintilerinin giderilmesine dikkat edilerek sıcak su ve deterjanla sık sık yıkanmalıdır. - Otomatik ateşlemeli setüstü ocaklarda, elektronik anında ateşleme sisteminin terminal kısmı sık sık ve özenle temizlenmeli ve gaz çıkışlarının tıkanmamış olduğundan emin olunmalıdır. - Elektrikli levhalar nemli bir bez ile temizlenir ve henüz ılıkken biraz yağ ile yağlanır. - İnox çelik malzeme, kireç oranı yüksek su ya da aşındırıcı deterjanlarla (fosfor içeren) uzun süre temas etmesi halinde lekeli kalabilir. Bol su ile durulanıp temizliğin ardından kurulanması tavsiye edilir. Ayrıca kalan su damlalarını da kurulamak gerekmektedir.

Gaz vanalarının bakımı

Zamanla bir vananın kilitlenmesi ya da zor döndürülmesi durumu ortaya çıkabilir; böyle bir durumda değiştirilmesi gerekecektir.

Bu işlem üretici firma tarafından yetkilendirilmiş bir teknisyen tarafından yapılmalıdır.

Ocak bazen çalışmayabilir ya da çalışması düzgün olmayabilir. Teknik Destek Servisine başvurmadan önce neler yapabileceğimize bir bakalım. Öncelikle gaz ve elektrik besleme şebekelerinde kesinti olmadığından emin olunuz ve özellikle ocağın üzerinde yer alan gaz vanalarının açık olduğunu kontrol ediniz.

Arızalar

Brülör yanmıyor veya alev düzenli değil.

Alev emniyet aygıtına sahip olan versiyonlarda yanık kalmıyor.

Brülör minimum konumunda yanık kalmıyor.

Kaplar tamamen oturmuyor.

Olası sebepler / Çözüm:

• Brülörün gaz çıkış delikleri tıkanmış.
• Brülörü oluşturan tüm hareketli parçalar doğru şekilde monte edilmiş. Ocağın yakınında hava akımı olabilir.

Düğmeye tamamen basılmamış olabilir. - Emniyet donanımının devreye girmesi için düğme yeterince basılı tutulmamış olabilir. - Brülörün emniyet donanımının karşısına gelen gaz çıkış delikleri tıkanmış.

Gaz çıkış delikleri tıkanmış. - Ocağın yakınında hava akımı olabilir. - Minimum ayarı doğru yapılmamış.

Kabin zemini dümdüz. - Kap, brülörün ya da elektrikli levhanın tam ortasına oturtulmuş. - Izgaraların yerleri değişmiş.

Tüm kontrollere rağmen ocak çalışmıyor ve tespit etmiş olduğunuz arıza devam ediyorsa Teknik Destek Servisi'ni arayınız. Bu durumda şu bilgileri veriniz:

• cihazın modeli (Mod.)
• seri numarası (S/N)

Bu bilgiler cihazın ve/veya ambalajının üzerinde yer alan özellikler levhasında bulunmaktadır.

! Yetkili olmayan teknisyenlere asla başvurmayınız ve cihazınıza orijinal olmayan yedek parçaların takılmasını asla kabul etmeyiniz.

Cihazın ömrü 10 yıldır.
