Ürün Tipi	Elektrikli Dekupaj Testeresi
Marka	Black & Decker
Model	KS950S
Güç Kaynağı	Şebeke, 230 V ~
Nominal Güç	620 W
Boştaki Hız	800 – 3 200 min⁻¹
Maks. Kesme Derinliği (Ahşap)	85 mm
Maks. Kesme Derinliği (Çelik)	5 mm
Maks. Kesme Derinliği (Alüminyum)	15 mm
Ağırlık	2,65 kg (lazerli 2,95 kg)
Çift Yalıtım	Evet (toprak kablosu gerekmez)
Ayarlama Sistemi	Auto Select™: 5 kademe hız/sarkaç
Eğimli Kesim	Taban 45°'ye kadar eğilebilir (sağ/sol)
Lazer Kılavuz (L modeli)	Sınıf 2, 2 x 1,5 V AAA pil
Çalışma Lambası (W modeli)	Evet (açma/kapama anahtarı)
Bıçak Saklama	Entegre bölme, manyetik şeritli
Elektrikli Süpürge Bağlantısı	Tahliye çıkışı, adaptör ile (isteğe bağlı)
Ses Basıncı Seviyesi	87 dB(A) (belirsizlik K=3 dB)
Ses Gücü Seviyesi	98 dB(A) (belirsizlik K=3 dB)
Titreşim (Ahşap)	8,5 m/s² (K=1,5)
Titreşim (Metal)	7,3 m/s² (K=1,5)
Bakım ve Temizlik	Havalandırma deliklerini yumuşak bir fırça ile temizleyin; motor bölmesini nemli bir bezle temizleyin
Güvenlik	Çift yalıtım, güvenlik durdurma, kilitleme, lazer talimatları
Yedek Parçalar ve Onarılabilirlik	Yedek bıçaklar, toz emme adaptörü, piller; kalifiye personel tarafından onarım
Garanti	24 ay (ev kullanımı)

Sık sorulan sorular - KS950S BLACK & DECKER

KS950S dekupaj testeresinin bıçağı nasıl değiştirilir?

Aletin fişten çekili olduğundan ve bıçağın durduğundan emin olun. Bıçak tutucuyu (10) itin ve basılı tutun. Yeni bıçağın sapını (11) tutucuya (12) sonuna kadar yerleştirin, dişler öne bakacak şekilde. Tutucuyu bırakın. Bıçak iyice sabitlenmelidir.

Eğimli kesim için taban nasıl ayarlanır?

Taban kilitleme kolunu (4) dışarı çekin. Tabanı (7) öne doğru çekin ve istediğiniz açıyı (15°, 30° veya 45°) seçin. Kilitlemek için kolu geri itin. 0°'ye dönmek için kolu çekin, tabanı geri itin ve kilitleyin.

Auto Select™ düğmesi ne işe yarar?

Auto Select™ düğmesi (8), malzemeye göre hızı ve sarkaç hareketini ayarlamanızı sağlar. İlgili simgeye çevirin: ahşap, metal, plastik vb. Bu, kesimi optimize eder ve kırılmayı azaltır.

Lazer kılavuz nasıl kullanılır?

Lazer (L modeli) bir kesim çizgisi yansıtır. Lazer modülüne iki adet AAA (1,5 V) pil takın. Açmak/kapatmak için düğmeye (16) basın. Lazer hattını bıçakla hizalamak için ayar vidasını (15) kullanın. Işına asla doğrudan bakmayın.

Testereye elektrikli süpürge bağlayabilir miyim?

Evet, toz emme adaptörünü (6) (ayrı satılır) kullanın. Tahliye çıkışına (5) takın, ardından süpürge hortumunu bağlayın. Bu, kesim sırasında tozu azaltır.

KS950S ile metal nasıl kesilir?

Metale uygun bir bıçak kullanın. Auto Select™ düğmesini metal konumuna ayarlayın (düşük hız, sarkaçsız). Titreşimleri önlemek için parçanın arkasına bir tahta parçası sıkıştırın. Kesim çizgisi boyunca ince bir yağ tabakası uygulayın. Yavaş kesin.

Kontrplakta kırılma nasıl önlenir?

İnce dişli bir bıçak veya aşağı kesen bir bıçak kullanın. Parçanın arkasından kesin. Kırılmaları sınırlamak için kesim hattının her iki tarafına bir tahta parçası sıkıştırabilirsiniz.

Temel güvenlik talimatları nelerdir?

Her zaman koruyucu gözlük ve toz maskesi takın. Aleti yalıtımlı yüzeylerden tutun. Kullanımdan sonra bıçağa dokunmayın (sıcaktır). Aleti bırakmadan önce tamamen durmasını bekleyin. Çocukları uzak tutun.

Dekupaj testeresi nasıl bakım yapılır?

Aletin fişini çekin. Havalandırma deliklerini düzenli olarak yumuşak bir fırça ile temizleyin. Motor bölmesini nemli bir bezle temizleyin (çözücü kullanmayın). Bıçakların keskin olduğundan emin olun. Aleti kuru bir yerde saklayın.

Bıçak hareket etmiyorsa veya testere çalışmıyorsa ne yapmalı?

Aletin fişe takılı olduğunu ve açma/kapama düğmesine (2) basılı olduğunu kontrol edin. Bıçak sıkışmışsa, aletin fişini çekin ve bıçağı çıkarın. Tutucuyu ve desteği inceleyin. Sorun devam ederse, yetkili bir Black & Decker servisine başvurun.

KULLANIM KILAVUZU KS950S BLACK & DECKER

Türkçe (Çevirisi orijinal talimatlardan yapılmıştır) 86

ENGLISH

Intended use

Black & Decker dekupaj testereniz ahşap, plastik ve metal kesimi için tasarlanmıştır. Bu alet sadece hafif hizmet ve hobi kullanımı içindir.

Güvenlik talimatları

Genel elektrikli alet güvenlik uyarıları

Uyarı! Bütün güvenlik uyarılarını ve talimatlarını mutlaka okuyun. Bu talimatların herhangi birisine uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma riskine neden olabilir.

Bütün uyarı ve güvenlik talimatlarını ileride bakmak üzere saklayın. Aşağıda yer alan uyarılardaki «elektrikli alet» terimi şebeke elektriğiyle (kablolu) veya akü/pille (şarjlı) çalışan elektrikli aletinizi ifade etmektedir.

1. Çalışma alanının güvenliği

a. Çalışma alanını temiz ve aydınlık tutun. Karışık ve karanlık alanlar kazaya davetiye çıkartır.

b. Elektrikli aletleri, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya dumanları ateşleyebilecek kıvılcımlar çıkartır.

c. Bir elektrikli aleti çalıştırırken çocuklardan ve etraftaki kişilerden uzak tutun. Dikkatinizi dağıtıcı şeyler kontrolü kaybetmenize neden olabilir.

1. Elektrik güvenliği

a. Elektrikli aletlerin fisleri prizlere uygun olmalıdır. Fiş üzerinde kesinlikle hiçbir değişiklik yapmayın. Topraklı elektrikli aletlerde hiçbir adaptör fişi kullanmayın. Değiştirilmemiş fisler ve uygun prizler elektrik çarpması riskini azaltacaktır.

b. Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmamış yüzeylerle vücut temasından kaçının. Vücudunuzun topraklanması halinde yüksek bir elektrik çarpması riski vardır.

c. Elektrikli aletleri yağmura maruz bırakmayın veya ıslatmayın. Elektrikli alete su girmesi elektrik çarpması riskini arttıracaktır.

d. Elektrik kablosunu uygun olmayan amaçlarla kullanmayın. Elektrikli aleti kesinlikle kablosundan tutarak taşımayın, çekmeyin veya prizden çıkartmayın. Kabloyu sıcaktan, yağdan, keskin

kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini arttırır.

e. Elektrikli bir aleti açık havada çalıştırıyorsanız, açık havada kullanıma uygun bir uzatma kablosu kullanın.

Açık havada kullanıma uygun bir kablonun kullanılması elektrik çarpması riskini azaltır.

f. Eğer bir elektrikli aletin nemli bir bölgede çalıştırılması zorunluysa, bir artık akım aygıtı (RCD) korumalı bir kaynak kullanın. Bir RCD kullanılması elektrik şoku riskini azaltır.

1. Kişisel güvenlik

a. Elektrikli bir aleti kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Elektrikli bir aleti yorgunken veya ilaç ya da alkolün etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir.

b. Kişisel koruyucu ekipmanları mutlaka kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymayan güvenlik ayakkabıları, baret veya kulaklık gibi koruyucu donanımların kullanılması kişisel yaralanmaları azaltacaktır.

c. İstem dışı çalıştırılmasını önleyin. Cihazı güç kaynağına ve/veya aküye bağlamadan, yerden kaldırmadan veya taşımadan önce düğmenin kapalı konumda olduğundan emin olun. Aleti, parmağınız düzme üzerinde bulunacak şekilde taşımak veya açık konumdaki elektrikli aletleri elektrik şebekesine bağlamak kazaya davetiye çıkartır.

d. Elektrikli aleti açmadan önce tüm ayarlama anahtarlarını çıkartın. Elektrikli aletin hareketli bir parçasına takılı kalmış bir anahtar kişisel yaralanmaya neden olabilir.

e. Ulaşmakta zorlandığınız yerlerde kullanmayın. Daima sağlam ve dengeli basın. Bu, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesine olanak tanır.

f. Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçınızı, elbiselerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler ve takılar veya uzun saç hareketli parçalara takılabilir.

g. Eğer kullandığınız üründe toz emme ve toplama özellikleri olan ataşmanlar varsa bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Bu ataşmanların kullanılması tozla ilgili tehlikeleri azaltabilir.

1. Elektrikli aletlerin kullanımı ve bakımı

a. Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, belirlendiği kapasite ayarında kullanıldığında daha iyi ve güvenli çalışacaktır.

b. Düğme açmıyor ve kapatmıyorsa elektrikli aleti kullanmayın. Düğmeyle kontrol edilemeyen tüm elektrikli aletler tehlikelidir ve tamir edilmesi gerekmektedir.

c. Herhangi bir ayarlama, aksesuar değişimi veya elektrikli aletlerin saklanması öncesinde fişi güç kaynağından çekin ve/veya aküyü elektrikli aletten ayırın. Bu tür önleyici güvenlik tedbirleri aletin istem dışı olarak çalıştırılması riskini azaltacaktır.

d. Elektrikli aleti, çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir.

e. Elektrikli aletleri iyi durumda muhafaza edin. Hareketli parçalardaki hizalama hatalarını ve tutuklukları, parçalardaki kırılmalar ve elektrikli aletin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Hasarlı ise, elektrikli aleti kullanmadan önce tamir ettirin. Kazaların çoğu, elektrikli aletlerin bakımının yeterli şekilde yapılmamasından kaynaklanır.

f. Kesim aletlerini keskin ve temiz tutun. Bakımı uygun şekilde yapılmış keskin kesim uçlu kesim aletlerinin sıkışma ihtimali daha düşüktür ve kontrol edilmesi daha kolaydır.

g. Elektrikli aleti, aksesuarlarını ve aletin diğer parçalarını kullanırken bu talimatlara mutlaka uyun ve çalışma ortamının koşullarını ve yapılacak işin ne olduğunu göz önünde bulundurun. Elektrikli aletin öngörülen işlemler dışındaki işlemler için kullanılması tehlikeli durumlara neden olabilir.

1. Servis

a. Elektrikli aletinizi, sadece orijinal yedek parçaların kullanıldığı yetkili servise tamir ettirin. Bu, elektrikli aletin güvenliğinin muhafaza edilmesini sağlayacaktır.

Elektrikli el aletleri için ek güvenlik talimatları

Uyarı! Dekupaj testereleri için ek güvenlik talimatları

Kesme aksesuarının gizli kablolara veya kendi kablosuna temas edebileceği yerlerde çalışma yaparken elektrikli aleti yalıtımlı kavrama yüzeylerinden tutun. Kesme aksesuarının «akım taşıyan» bir kabloya temas etmesi durumunda elektrikli aletin metal kısımları da «akım taşır» hale gelecek ve kullanıcıının elektrik çarpılmasına neden olabilir.
Üzerinde çalıştığınız parçayı sabitlemek ve desteklemek için kelepçeler veya başka pratik yöntemler kullanın. Parçayı elle veya vücudunuza dayamanız dengesiz durmasına neden olacaktır ve aletin kontrolünü kaybetmenize yol açabilir.
♦ Ellerinizi kesim alanından uzak tutun. Çalıştığınız parçanın altına hiçbir nedenle girmeyin. Pistonlu biçak ve biçak kelepçesinin yakınına parmaklarını veya başparmağınızı sokmayın. Testereyi tabanından tutarak dengelemeye çalışmayın.
Bıçakları keskin durumda muhafaza edin. Körelmiş veya hasarlı bıçaklar testerenin basınç altında başka bir yöne fırlamasına veya sıkışmasına neden olabilir. Her zaman, üzerinde çalışılan malzeme ve kesim tipine uygun tipte testere biçağı kullanın.
♦ Boru veya kanal keserken içlerinden su, elektrik kablosu vb. geçmediğinden emin olun.
♦ Aletle çalışıktan sonra çalışma parçası veya bıçağa dokunmayın. Çok sıcak olabilirler.
Duvarlarda, zeminlerde veya tavanlarda kesim yapmadan önce gizli tehlikelere karşı dikkatli olun; kablo ve boruların yerlerini kontrol edin.
Bıçak, düğme bırakıldıktan sonra da hareket etmeye devam edecektir. Aleti yere bırakmadan önce daima kapatın ve testere bıçağının tamamen durmasını bekleyin.

Uyarı! Kesim uygulamaları nedeniyle açığa çıkan tozla temas, operatörün ve çevrede bulunanların sağlığını tehlikeye atabilir. Toz ve dumanlara karşı korunma için özel olarak tasarlanmış bir toz maskesi kullanın ve çalışma alanına giren veya bu alanda bulunan kişilerin de korunduğundan emin olun.

Kullanım amacı bu kullanım kılavuzunda açıklanmıştır. Herhangi bir aksesuarın veya bağlantıının ya da işlemin, bu kılavuzda tavsiye edilen şekilden başka bir şekilde kullanılması şahısların yaralanmalarına ve/veya mal kaybına yol açabilir.

TÜRKÇE

Diğer kişilerin güvenliği

Bu alet fiziksel ve zihinsel kapasitesinin yanı sıra algılama gücü azalmış olan veya yeterince deneyim ve bilgisi bulunmayan kişiler (çocuklar dahil) tarafından kullanılmak üzere üretilmemiştir. Bu tür kişiler aleti ancak güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımıyla ilgili talimatların verilmesi veya sürekli kontrol altında tutulması durumunda kullanabilir.
♦ Çocuklar, aletle oynamalarını önlemek amacıyla kontrol altında tutulmalıdır.

Titreşim

Teknik veriler ve uygunluk beyanatı içerisinde belirtilen titreşim emisyon değerleri EN60745 tarafından belirlenen standart bir test yöntemine uygun olarak ölçülmektedir ve diğer bir aletle karşılaştırma yaparken kullanılabilir. Beyan edilen titreşim emisyon değeri aynı zamanda maruz kalmanın önceden değerlendirilmesinde de kullanılabilir.

Uyarı! Elektrikli aletin mevcut kullanımı sırasındaki titreşim emisyon değeri, aletin kullanım yöntemine bağlı olarak, beyan edilen değere göre farklılık sergileyebilir. Titreşim düzeyi belirlenen seviyenin üzerinde artış gösterebilir.

İşyerinde düzenli olarak elektrikli alet kullanan çalışanları korumak amacıyla 2002/44/EC tarafından getirilen elektrik güvenliği önlemlerini belirlemek üzere titreşime maruz kalmayı değerlendirirken, çalışma döngüsü içerisinde örneğin aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri dahil olmak üzere mevcut kullanım durumu ve aletin kullanım şekli göz önünde bulundurularak değerlendirilmelidir.

Alet üzerindeki etiketler

Uyarı! Yaralanma riskini en aza indirmek için kullanıcı kullanım talimatlarını mutlaka okumalıdır.

Elektrik güvenliği

Bu alet çift yalıtımlıdır. Bu yüzden hiçbir topraklama kablosuna gerek yoktur. Her zaman şebeke geriliminin aletin üretim etiketinde belirlenmiş değerlere uyup uymadığını kontrol edin.

Bu alet genç veya kuvvetsiz kişilerin gözetimsiz kullanmaları için tasarlanmamıştır. Çocuklar, aletle oynamalarının önlemek amacıyla kontrol altında tutulmalıdır.

♦ Elektrik kablosu hasarlı ise, bir tehlike oluşmasını önlemek için üretici ya da yetkili Black & Decker Servis Merkezi tarafından değiştirilmelidir.

Şarj edilemeyen piller için ek güvenlik talimatları

♦ Kesinlikle, hiçbir nedenle açmaya çalışmayın.
♦ Sıcaklığın 40 °C'yi aşabileceği yerlerde saklamayın.
♦ Pilleri atarken, «Çevrenin korunması» başlıklı bölümdeki talimatlara uyun.

Pilleri ateşe atmayın.

Zorlayıcı koşullarda pil akabilir. Pilin yüzeyinde ıslak yerler gördüğünüzde aşağıda belirtilenleri yapın:
- Sıvıyı bir bez kullanarak dikkatlı bir şekilde silin. Ciltle temasından kaçının.

Lazerler için ek güvenlik talimatları

Bu kılavuzu dikkatlice okuyun.

Bu ürün, 16 yaşından küçük çocuklar tarafından kullanılmamalıdır.

Lazer işinimi.

Lazer ışınının içine bakmayın.

Lazer işınınlı görmek için optik aletler kullanmayın.

Bu lazer, EN60825-1:2007 uyarınca 2. sınıfı a uygundur. Lazer diyodunu başka tipte bir diyotla değiştirmeyin. Lazerin hasar görmesi halinde, lazerin onarımını yetkili bir servise yaptırın.
- Lazeri, lazer çizgileri yansıtmak dışında bir amaç için kullanmayın.
Gözün, sınıf 2 lazer huzmesine maruz kalması maksimum 0,25 saniye süreyle güvenli kabul edilmektedir. Göz kapağı refleksleri normalde yeterli korunma sağlayacaktır. 1 m'nin üzerindeki mesafelerde, lazer, sınıf 1'le uyumlu hale gelir ve tümüyle güvenli kabul edilir.
♦ Kesinlikle doğrudan ve bilinçli olarak lazer ışınına bakmayın.
♦ Lazer ışınınlı görmek için optik aletler kullanmayın.
♦ Aleti, lazer işınının herhangi bir kişinin baş hizasından geçebileceği bir konumda kurmayın.
♦ Çocukların lazere yaklaşmasına izin vermeyin.

ÖZELLİKLER

1. Kesintisiz çalıştırma düğmesi
2. Açma/kapama düğmesi
3. Testere bıçağı saklama bölmesinin kapağı
4. Testere tabanı kilitleme kolu
5. Toz atma çıkışı
6. Toz atma adaptörü
7. Testere tabani
8. Auto Select™ kadran
9. Testere bıçağı destek silindiri
10. Anahtarsız birçok değiştirme mandalı

İlave özellikler (Şekil A)

Satın aldığınız ürüne bağlı olarak ilave özellikler mevcut olabilir. Satın alınmak üzere katalog numarası mevcut olan ilave şekil A'da gösterilmektedir.

Montaj

Uyarı! Aşağıdaki işlemlerden herhangi birini gerçekleştirmeden önce, aletin kapalı ve fişinin çekili olduğundan ve testere bıçağının durduğundan emin olun. Kullanılmış testere bıçakları sıcak olabilir.

Testere bıçağının takılması (Şekil B)

♦ Testere bıçağını (11) gösterildiği gibi dişleri dışarı bakacak şekilde tutun.
♦ Anahtarsız birçok değiştirme mandalına (10) bastırın.
♦ Testere bıçağının sap kısmını biçak yuvasına (12) gittiği kadar sokun.
♦ Anahtarsız birçok değiştirme mandalını (10) bırakın.

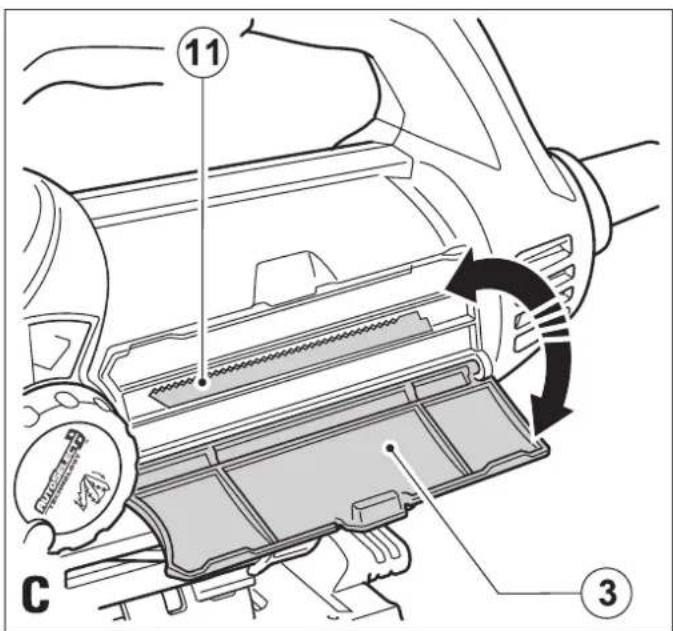

Testere bıçağının saklanması (Şekil C)

Testere bıçakları (11) aletin yan kısmındaki saklama bölmesinde saklanabilir.

Kapağın (3) üstündeki tırnağı tutup dışarı çekerek testere bıçağı saklama bölmesinin kapağını (3) açın.
Bıçaklar bölmede manyetik bir şeritle tutulur. Bir bıçağı çıkartmak için, bıçağın bir ucunu aşağıya doğru bastırarak bıçağı yukarı kaldırın ve çıkartın.
♦ Testere bıçağı saklama bölmesinin kapağını (3) kapatın ve mandalının kapandığından emin olun.

Uyarı! Testereyi çalıştırmadan önce bölmenin kapağını tam olarak kapatın.

Alete bir elektrikli süpürge bağlanması (Şekil D)

Alete elektrikli süpürge veya toz tahliye cihazı bağlamak için bir adaptör gereklidir. Bu toz atma adaptörünü (6), bölgenizdeki Black & Decker bayiinden edinebilirsiniz.

Adaptörü (6) toz atma çıkışının (5) içine itin.
♦ Elektrikli süpürgenin hortumunu adaptöre (6) bağlayın.

Diğer tehlikeler

Aletin kullanımıyla ilgili ekte sunulan güvenlik uyarılarına dahil olmayan ilave kalıcı riskler ortaya çıkabilir. Bu riskler, hatalı, uzun süreli kullanım vb. dolayısıyla ortaya çıkabilir.

Emniyet tedbirlerini düzenleyen yönetmeliğin uygulanmasına ve emniyet sağlayıcı aygıtların kullanılmasına rağmen, başka belirli risklerden kaçınılamaz. Bunlar:

♦ Aletin dönen ve hareket eden parçalarına dokunma sonucu ortaya çıkan yaralanmalar.
Herhangi bir parçayı, biçak veya aksesuarı değiştirirken ortaya çıkan yaralanmalar.
♦ Aletin uzun süreli kullanılması sonucu ortaya çıkan yaralanmalar. Herhangi bir aleti uzun sürelerle kullanacaksanız düzenli olarak çalışmanıza ara verin.
◆ Duyma bozukluğu.
♦ Aleti kullanırken ortaya çıkan tozun solunması sonucu ortaya çıkan sağlık sorunları (örnek: ahşapta çalışırken, özellikle meşe, akgürgen ve MDF).

Kullanımı

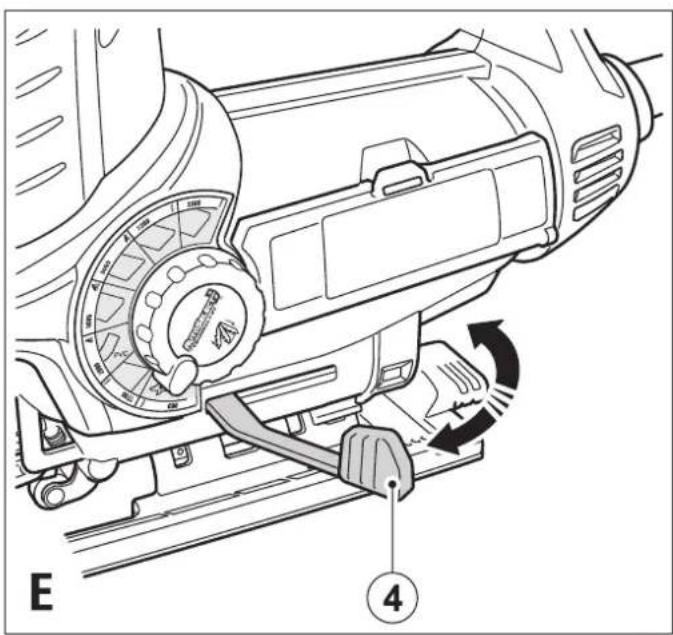

Açılı kesimler için testere tabanının ayarlanması (Şekil E ve F)

Uyarı! Aleti, taban levhası gevşek veya çıkartılmışken kesinlikle kullanmayın.

Testere tabanı (7) 45°'ye kadar sol veya sağa eğimli açılara ayarlanabilir.

♦ Testere tabanını (7) 0 derece konumundan açmak için testere tabanı kilitleme kolunu (4) çekin (Şekil E).
♦ Testere tabanını (7) ileriye doğru çekin ve gereken şevi şev açı penceresinde belirtildiği şekilde 15°, 30° ve 45° olarak ayarlayın.
♦ Testere tabanını (7) kilitlemek için testere tabanı kilitleme kolunu (4) yeniden testereye doğru ittirin.

Testere tabanını (7) düz kesimlere göre sıfırlamak için:

♦ Testere tabanım (7) kilidini açmak için, testere tabanı kilitleme kolunu (4) çekin.
♦ Testere tabanını (7) 0° derecelik bir açıya ayarlayın ve testere tabanını geriye ittirin.
♦ Testere tabanını (7) kilitlemek için testere tabanı kilitleme kolunu (4) yeniden testereye doğru ittirin.

Auto Select™ kadrani nasıl kullanılır (Şekil G)

Çeşitli kesme uygulamalarında bıçağın hız ve pandül hareketi ayarlaması için bu alette benzersiz bir Auto Select™ Kadran (8) bulunmaktadır. Kesilen malzeme ve birçok için en iyi hız ve pandül hareketi ayarı açısından kadranı (8) aşağıdaki tabloda gösterildiği şekilde çevirin:

	Simge Uygulama Hız/Pandül		hareketi	Bıçak tipi
		Mutfak tezgah yüzeyleri, tablalar, lamine tezgahlar	Hızlı devir, Pandül hareketi yok	Genel ahşap
		Kıvrımlı kesme/ eğimli kesme/ ince işlemeler, sert ahşaplar, kenar döşemesi, zemin döşemesi	Hızlı devir, Pandül hareketi yok	Kıvrımlı ahşap Genel ahşap
		Kontrplak ve ahşap paneller	Hızlı devir, orta düzeyli pandül hareketi	Genel ahşap
		Genel kereste, yumuşak ahşap, hızlı oluklu kesme	Hızlı devir, maks. pandül hareketi	Genel ahşap
		Plastik, Perspeks, PVC	Orta düzeyli devir, orta düzeyli pandül hareketi	Genel amaçlı
		Sac plakası, seramik fayans, fi berglas plakası	Düşük devir, Pandül hareketi yok	Metal veya seramik veya fi berglass bıçak
		Düşük devir, hassas çalıştırma	Düşük devir, Pandül hareketi yok	Uygulama için doğru bıçağı seçin

Açılması ve kapatılması

♦ Aleti açmak için, açma/kapama düğmesine (2) basın.
♦ Aleti kapatmak için açma/kapama düğmesini (2) bırakın.
Sürekli çalışması için kesintisiz çalıştırma düğmesine (1) basın ve değişken hızlı açma/kapama düğmesini bırakın.
♦ Kesintisiz çalışma konumundayken aleti kapatmak için değişken hızlı açma/kapama düğmesine (2) basın ve bırakın.

Kesme

Kesim sırasında aleti iki elinizle sıkıca tutun.

Taban (7), kesilen malzemeye sıkıca dayanmalıdır.

Bu, testerenin sıçramasını önleyecek, titreşimi azaltacak ve bıçağın kırılma olasılığını en aza indirecektir.

♦ Kesme işlemine başlamadan önce bıçağın birkaç saniye boşta dönmesine izin verin.
♦ Kesme işlemi sırasında alete yalnızca hafi f bir baskı uygulayın.

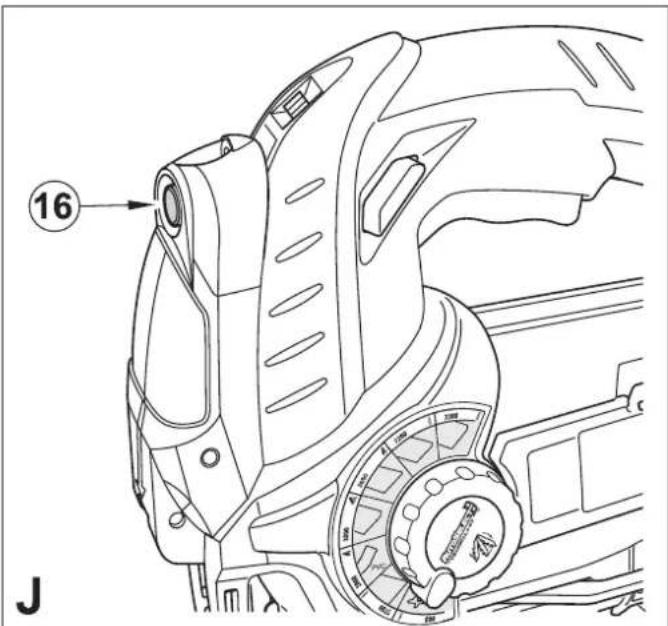

Lazerin çalıştırılması (Şekil H - K) (sadece 'L' birimleri)

Pillerin takılması (Şekil H)

Vidayı (13) çıkarıp lazer modülünü (14) öne doğru çekerek, dekupaj testeresinden ayırın. İki adet yeni 1,5 Volt AAA alkali pilini, (+) ve (-) terminallerinin doğru eşleştiginden emin olarak takın. Lazer modülünü yeniden takın (14).

Lazerin bir yandan diğerine ayarlanması (Şekil I)

Not: Lazer kesime yardımcı olmak amacıyla üretilmiştir ve hassas bir kesimi garanti etmez.

Uyarı! Lazeri, dekupaj testeresi fişi takılıyken ayarlamaya çalışmayın.

Lazer çizgisini testere bıçağı ile hizalamak için gerekirse lazer ayarlama vidasını (15) kullanın.

Lazer görünürlüğü (gücü), testerenin aşırı ısınması halinde düşecektir. Testerenin uzun bir süre boyunca aşırı ısıtılması halinde lazer görünür olmayabilir. Lazer görünürlüğü, alet soğutulduğunda, fişi takılı olmasa dahi aşamalı olarak normale dönecektir.

Uyarı! Aşırı ısınmış lazer anahtarını açık bırakmayın. Anahtarın KAPALI konumunda olduğundan emin olun ve lazere güç gidişini kesmek için pilleri çıkarın.

Lazerin kullanılması (Şekil J ve K)

Lazer, kesim hattını (18) iş parçasının yüzeyine yansıtır.

♦ Lazeri açmak için, düğmeye(16) basın.
♦ Lazeri kapatmak için düğmeye tekrar (16) basın.

Dekupaj testeresinin tam üzerinden bakarak kesim hattı (17) kolayca izlenebilir. Görüşün herhangi bir nedenden ötürü kısıtlanması halinde, lazer alternatif kesim kılavuzu olarak kullanılabilir.

♦ Bir kurşun kalemle kesim hattını (17) çizin.
♦ Dekupaj testeresini hattın (17) üzerine yerleştirin.
♦ Lazeri açın.

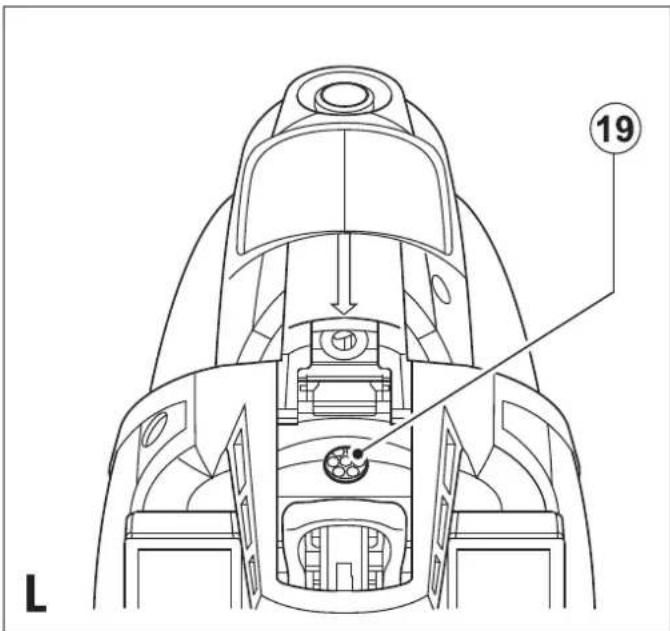

Çalışma lambasının çalıştırılması (Şekil L ve M) (sadece 'W' birimleri)

Katalog numarasında bir 'W' harfi bulunan birimlerde bıçağın etrafındaki bölgeyi aydınlatmak için bir LED lamba (19) bulunmaktadır.

♦ Çalışma lambasını açmak için, anahtarı (20) açma konumuna (I) getirin.
♦ Çalışma lambasını kapatmak için, anahtarı (20) kapatma konumuna (0) getirin.

Yararlı tavsiyeler

Laminatların kesilmesi

Lamine yüzeyleri keserken, malzemenin görünen yüzünden hasara yol açabilecek parçalanmalar meydana gelebilir. Testere bıçaklarının çoğu yukarı doğru dönerek kestiği için, testere tabanının malzemenin görünen yüzeyine yerleştirilerek kesim yapıldığı hallerde ya aşağı yönde kesen bir testere bıçağı kullanın ya da:

♦ Hassas kesim biçağı kullanın.
Üzerinde çalıştığınız parçanın arka yüzünden kesin.
Kıymıksız, temiz kesimler elde etmek için kesilen malzemenin her iki yüzeyine de bir parça kontrplak veya sert tahta parçaları yerleştirin ve kesim işlemini bu şekilde yapın.

Metal kesme

Metal kesiminin ahşap kesiminden çok daha fazla zaman aldığını unutmayın.

• Metal kesmeye uygun bir testere biçağı kullanın.
  ♦ Sacı keserken üzerinde çalıştığınız parçanın her iki yüzüne bir parça takoz sıkıştırın ve oluşan bloğun içinden kesin.
  Öngördüğünüz kesim hattı boyunca bir kat yağ sürün.

Bakım

Black & Decker aletiniz minimum bakımla uzun bir süre çalışacak şekilde tasarlanmıştır. Kesintisiz olarak memnuniyet verici bir şekilde çalışması gerekli özenin gösterilmesine ve düzenli temizliğe bağlıdır.

♦ Aletinizdeki havalandırma deliklerini yumuşak bir fırça veya kuru bir bezle düzenli olarak temizleyin.
Motor muhafazasını düzenli olarak nemli bir bezle silin. Aşındırıcı veya çözücü bazı temizleyiciler kullanmayın. Aletin içine sıvı kaçmasına kesinlikle izin vermeyin ve aletin hiçbir parçasını kesinlikle sıvıya batırmayın.

Çevrenin korunması

Ayrı olarak atın. Bu ürün, normal evsel atıklarla birlikte atılmamalıdır.

Black & Decker ürününüzün değiştirilmesi gerektiğini düşünmeniz veya artık kullanılamaz durumda olması halinde onu, evsel atıklarla birlikte atmayın. Bu ürünü, ayrı olarak toplanacak şekilde atın.

Kullanılmış ürünlerin ve ambalajların ayrı olarak toplanması bu maddelerin geri dönüşüme sokularak yeniden kullanılmasına olanak tanır. Geri dönüşümlü maddelerin tekrar kullanılması çevre kirliliğinin önlenmesine yardımcı olur ve ham madde ihtiyacını azaltır.

Yerel yönetmelikler, elektrikli ürünlerin evlerden toplanıp belediye atık tesislerine aktarılması

TÜRKÇE

veya yeni bir ürün satın alırken perakende satıcı tarafından toplanması yönünde hükümler içerebilir.

Black & Decker, hizmet ömrünün sonuna ulaşan Black & Decker ürünlerinin toplanması ve geri dönüşüme sokulması için bir imkan sunmaktadır. Bu hizmetin avantajlarından faydalanmak için, lütfen, ürününüzü bizim adımıza teslim alacak herhangi bir yetkili servise iade edin.

Bu kılavuzda belirtilen listeden size en yakın yetkili tamir servisinin yerini öğrenebilirsiniz. Ya da, alternatif olarak internet'ten Black & Decker yetkili tamir servislerinin listesini ve satış sonrası hizmetlerimizle ilgili tüm bilgiler ve temas bilgilerine aşağıdaki siteden ulaşabilirsiniz.

www.2helpU.com

Piller

Hizmet ömürlerinin sonunda, pilleri çevremize gerekli özeni göstererek atın:

♦ Pil terminallerini kısa devre yapmayın.
◆ Pil (pilleri) ateşe atmayın, kişisel yaralanma ya da patlama riskine neden olabilir.
♦ Pilleri bitene kadar aleti çalıştırın, sonra aletten çıkartın.
♦ Piller geri dönüşümlüdür. Pil (pilleri) kutupların kısa devre yapmayacağı şekilde uygun bir ambalaja koyun. Pilleri yerel toplama merkezine teslim edin.

Teknik özellikleri

KS900S KS900SL KS950STYPE 1 TYPE 1 TYPE 1
Voltaj V	AC	230	230	230
Nominal giriş		W	620	620
Yüksüz hızı dev/dak.	800-3200	800-3200	800-3200
Maks. kesme derinliği
Ahşap	mm	85	85	85
Çelik	mm	5	5	5
Alüminyum	mm	15	15	15
Ağırlık	kg 2,65	2,65	2,65
(lazer ile)	kg 2,95	2,95	2,95

EN 60745'e göre ses basıncı düzeyi:

L_pA (ses basıncı) 87 dB(A), belirsizlik (K) 3 dB(A), L_wA (akustik güç) 98 dB(A), belirsizlik (K) 3 dB(A)

EN 60745'e göre tespit edilen toplam titreşim değerleri (üç yönün vektör toplamı):

Ahşap kesme ( a_h, CW ) 8,5 m/s², belirsizlik (K) 1,5 m/s², Sac metal kesme ( a_h, CM ) 7,3 m/s², belirsizlik (K) 1,5 m/s²

AT Uygunluk Beyanatı

MAKİNE DİREKTİFİ

Black & Decker, «teknik özellikleri» bölümünde açıklanan bu ürünlerin aşağıda belirtilen yönergelere uygun olduğunu beyan eder: 2006/42/EC, EN60745-1, EN60745-2-11

Daha fazla bilgi için, lütfen aşağıdaki adresten Black & Decker ile irtibata geçin veya kılavuzun arkasına bakın.

Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı Black & Decker adına vermiştir.

Kevin Hewitt

Başkan Yardımcısı,

Global Mühendislik

Black & Decker Europe,

Black & Decker, ürünün kalitesinden emindir ve bu yüzden kanunlarda belirtilen taleplerin üstünde bir garanti verir. Ayrıca bu garanti hiçbir şekilde garanti ile ilgili kanuni haklarını zı ihlal etmez ve haklarını zı hiç bir şekilde kısıtlamaz. İşbu garanti Avrupa Birliği'ne üye ülkeler ile Avrupa Serbest Ticaret Bölgesi sınırları dahilinde geçerlidir.

Eğer bir Black & Decker ürünü, satın alma taribioden itibaren 24 ay içinde hatalı malzeme, işçilik ya da uygunsuzluk nedeniyle bozulursa, müşteriye mümkün olabilecek en az sorunu yaşatarak Black & Decker hatalı kısımları değiştirmeyi, adil bir şekilde aşınmış ve yıpranmış ürünleri tamir etmeyi veya değiştirmeyi garanti eder. Ancak bu belirtilenler şu durumlar dışında geçerlidir:

♦ Ürün ticari veya profesyonel amaçlarla kullanılmışsa veya kiraya verilmişse;
♦ Ürün yanlış veya amaç dışı kullanılmışsa;
Ürün yabancı nesnelerden, maddelerden veya kaza sırasında zarar görmüşse;
Yetkili tamir servisleri veya Black & Decker servis ekibinden başkası tarafından tamir edilmeye çalışılmışsa.

Garanti talebinde bulunmak için, satıcıya veya yetkili tamir servisine satın aldığınıza dair ispat sunmalısınız. Fatura ve garanti kartı gerekmektedir. Bu kılavuzda belirtilen listeden size en yakın yetkili tamir servisinin yerini öğrenebilirsiniz. Ya da, alternatif olarak internet'ten Black & Decker yetkili tamir servislerinin listesini ve satış sonrası hizmetlerimizle ilgili tüm bilgiler ve temas bilgilerine aşağıdaki siteden ulaşabilirsiniz.

www.2helpU.com

Sanayi ve Ticaret Bakanlığı tebliğince kullanım ömrü 10 yıldır.

Türkiye Distribütörü

KALE HIRDAVAT VE MAKİNA.A.Ş.

Defterdar Mah. Savaklar Cad. No. 15

34050 Edirnekapı Eyüp İstanbul

No. Il Yetkili Servis Adres Telefon

1	Adana	Emin Elektrik	Kızılay Cad. 6.Sok. No.9/D	0322 351 80 46
2	Amasya	Teknik Bobinaj	Beyazıt Paşa Mah. Mehmet Vorinli Cad. No.20/B	0358 218 26 82
3	Ankara	Orhan Bobinaj	Yalınç Sok. No.17 Siteler	0312 350 95 29
4	Ankara	Yiğit Bobinaj	Merkez 668.Sok. Eminel Yapı Koop. No.8 İvedik Ostim	0312 395 05 37
5	Antalya	E.B.A. Elektrik	Sanayi Sitesi 682.Sok. No.38	0242 345 36 22
6	Antalya - Alanya	Abaloğlu Bobinaj	Sanayi Sitesi Yeni Yol Giriş No.8	0242 512 02 16
7	Aydın	Taciroğlu Bobinaj	2.Sanayi Sitesi 3.Sok. No.55	0256 219 43 30
8	Aydın - Kuşadası	Özgür Bobinaj	Kuşadası Sanayi Sitesi J.Blok No.13	0256 622 13 73
9	Balıkesir	Tezger Bobinaj	Küçük Sanayi Bölgesi Dökmećiler Sok. No.15	0266 241 63 85
10	Balıkesir - Bandırma	Küre Bobinaj	Atatürk Cad. No.104 Bandırma	0266 718 46 79
11	Balıkesir - Edremit	Özkan Bobinaj	Cennet Ayağı Mah. Demirbaş Sitesi A4-BI. No.2/B	0266 374 20 29
12	Bursa	Vokart	Gazcılar Cad. Erikli Bahçe Sok. No.6/B	0224 254 48 75
13	Çanakkale	Kısacık Bobinaj	Namık Kemal Mah. Kaynak Sok. No.41	0286 217 96 71
14	Çorum	Emek Bobinaj	Küçük Sanayi Sitesi 23.Cad. No.5/C Cami yanı	0364 234 68 84
15	Denizli	Örsler Bobinaj	Bakırlı Mah. 171.Sok. Sedef Çarşısı No.9-10	0258 261 42 74
16	Diyarbakır	Çetsan Elektrik	İnönü Cad. Ziya Gökalp Sok. No.45	0412 237 29 04
17	Düzce	Yıldız Makine	Burhaniye Mah. Gen. Kazım Sok. No.10	0380 514 70 56
18	Edirne	Efe Bobinaj	Sanayi Sitesi 22.Blok No.5	0284 225 35 73
19	Erzincan	Ümit Elektrik Makine	Sanayi Çarşısı 767.Sok. No.71	0446 224 08 01
20	Eskişehir	Meriç Bobinaj	Akçağlan Mah. Meriç Sok. No.4/A	0222 230 94 44
21	Gaziantep	Karaşahin Bobinaj	Şenyurt Cad. No.35 Şahinbey	0342 231 17 33
22	Isparta	Işık Bobinaj	Piri Mehmet Mah. 107.Cad. No.5	0246 223 20 28
23	İçel - Mersin	Şekerler Elektrik Bobinaj	Nusratiye Mah. 5005.Sok. No.20/A	0324 336 70 98
24	İçel - Mersin	Üniversal Bobinaj	Nusratiye Mah. Çiftçiler Cad. 68.Sok. No.19	0324 233 44 29
25	İstanbul	AKEL Elektrik Servis Hiz.	Yukan Dudullu Nato Yolu Cad. No.109B Ümraniye	0216 540 53 54
26	İstanbul	Fırat Dış Ticaret	Tersane Cad. Kut Han No.38 K.3 D.307-308 Karaköy	0212 252 93 43
27	İstanbul	Birlik Elektromekanik	Perpa Tic. Merkezi B.Blok Mavi Avlu Kat.4 No.318 Okmeydanı	0212 222 94 18
28	İstanbul	Kardeşler Bobinaj	Çağlayan Mah. Sinanpaşa Cad. No.5 Çağlayan	0212 224 97 54
29	İstanbul	Mert Elektrik Ltd.	İkitelli Org. Sanayi Demirciler Sitesi D2.Blok No.280 İkitelli İstasyon Cad. GİBTAŞ Sanayi Sitesi No.24 Kat 2 içmeler Tuzla	0212 549 65 78
30	İstanbul	SVS Teknik		0216 446 69 39
31	İstanbul	Tarık Makina Ltd.	Bağdat Cad. Adalı Sok. No.101/10 Maltepe	0216 370 21 11
32	İstanbul	Tekniker Bobinaj	Birlik Sanayi Sitesi 7.Cad. No.2 Beylikdüzü	0212 875 19 31
33	İzmir	Birlik Bobinaj	2824 Sok. No.18 Halkapınar 1.Sanayi Sitesi	0232 458 39 42
34	İzmir	Boro Civata	1203/2.Sok. No.B2 Gıda Çarşısı Yenişehir	0232 469 80 70
35	İzmir	Doruk Hırdavat	1426.Sok. No.14 Hurdacılar Sitesi Doğanlar Bornova	0232 478 14 12
36	Kayseri	Akin Elektrik	Eski Sanayi Bölgesi 5.Cad. No.8	0352 336 41 23
37	Kocaeli - Gebze	Gülsoy Elektrik	Menzilhane Cad. 1111.Sok. No.7	0262 646 92 49
38	Kocaeli - İzmit	Efe Elektrik Bobinaj	Körfez Küçük Sanayi Sitesi 12.Blok No.13	0262 335 18 94
39	Konya	Murat Bobinaj	Karatay Sanayi Çiçekli Sok. No.83	0332 235 64 63
40	Konya	Sözenler Bobinaj	Fevzi Çakmak Mah. Komsan İş Mer. 10562 Sok. No.62	0332 342 63 18
41	Kütahya	Doğan Bobinaj	Yeni Sanayi Sitesi 19.Sok. No.28/1	0274 231 22 00
42	Malatya	Özer Bobinaj	Yeni Sanayi Sitesi 2.Cad. No.95	0422 336 39 53
43	Muğla - Bodrum	Bodrum Makine	Türkkuyusu Mah. Etem Demiröz Sok. Sanayi Sitesi 12	0252 316 28 51
44	Muğla - Marmaris	Başaran Teknik	Beldibi Cad. No.5/C	0252 412 85 11
45	Nevşehir	Çiftgüç Elektrik	Yeni Sanayi Sitesi 8.Blok No.53	0384 213 19 96
46	Sakarya - Adapazarı	Engin El. Bobinaj	Papuçcular Mah. Papuçcular Cad. No.40	0264 273 87 69
47	Samsun	Akış Bobinaj	Sanayi Sitesi Ulus Cad. No.31B	0362 238 07 23
48	Sivas	Bayraktar Elektrik	Yeni Çarşı No.72C	0346 221 47 55
49	Tekirdağ - Çorlu	Ümit Elektrik	Camilatik Mah. Ereğli Sok. No.1	0282 653 27 77
50	Tokat	Çetin Elektrik	Sanayi Sitesi No.22 Cami Altı	0356 214 63 07
51	Trabzon	Makına Market	Rize Cad. No.71 Değirmendere	0462 328 14 80
52	Uşak	Zengin Bobinaj	İslice Mah. Ürem Sok. No.10/C	0276 227 27 46
53	Yalova	Kale İnşaat	Merkez Mah. Devlet Yolu Cad. No.70 Paytazdere Yalova	0226 461 22 42
54	Zonguldak - KDZ Ereğli	Tümen Bobinaj	Kışla Sanayi Sitesi D.Blok No.17	0372 323 74 97

zst00134439 - 19-08-2010

BLACK & DECKER®

TYP. 1

KS900S - KS900SL - KS950SL
