Produkttyp	Elektrische Stichsäge
Marke	Black & Decker
Modell	KS950S
Stromversorgung	Netz, 230 V ~
Nennleistung	620 W
Leerlaufdrehzahl	800 – 3 200 min⁻¹
max. Schnitttiefe (Holz)	85 mm
max. Schnitttiefe (Stahl)	5 mm
max. Schnitttiefe (Aluminium)	15 mm
Gewicht	2,65 kg (2,95 kg mit Laser)
Doppelte Isolierung	Ja (kein Erdungskabel erforderlich)
Einstellsystem	Auto Select™: 5 Positionen Drehzahl/Pendelhub
Schrägschnitt	Schwenkbare Grundplatte bis 45° (links/rechts)
Laserführung (Modell L)	Klasse 2, Batterien 2 x 1,5 V AAA
Arbeitsleuchte (Modell W)	Ja (Ein/Aus-Schalter)
Klingenaufbewahrung	Integriertes Fach mit Magnetband
Staubsaugeranschluss	Ausblasöffnung mit Adapter (optional)
Schalldruckpegel	87 dB(A) (Unsicherheit K=3 dB)
Schallleistungspegel	98 dB(A) (Unsicherheit K=3 dB)
Vibration (Holz)	8,5 m/s² (K=1,5)
Vibration (Metall)	7,3 m/s² (K=1,5)
Wartung und Reinigung	Lüftungsschlitze mit einer weichen Bürste reinigen; Motorabteil mit einem feuchten Tuch
Sicherheit	Doppelte Isolierung, Sicherheitsstopp, Verriegelung, Laserhinweise
Ersatzteile und Reparierbarkeit	Ersatzklingen, Staubabsaugadapter, Batterien; Reparatur durch qualifiziertes Personal
Garantie	24 Monate (Hausgebrauch)

Häufig gestellte Fragen - KS950S BLACK & DECKER

Wie wechselt man das Sägeblatt der Stichsäge KS950S?

Stellen Sie sicher, dass das Gerät abgesteckt ist und das Sägeblatt stillsteht. Drücken und halten Sie die Sägeblattbefestigung (10). Führen Sie den Schaft des neuen Sägeblatts (11) bis zum Anschlag in die Aufnahme (12) ein, Zähne nach vorne gerichtet. Lassen Sie die Befestigung los. Das Sägeblatt muss fest sitzen.

Wie stelle ich die Grundplatte für einen Schrägschnitt ein?

Ziehen Sie den Verriegelungshebel der Grundplatte (4) nach außen. Ziehen Sie die Grundplatte (7) nach vorne und wählen Sie den gewünschten Winkel (15°, 30° oder 45°). Drücken Sie den Hebel zurück, um zu verriegeln. Um zu 0° zurückzukehren, ziehen Sie den Hebel, schieben Sie die Grundplatte zurück und verriegeln Sie.

Wozu dient die Auto Select™-Taste?

Die Auto Select™-Taste (8) ermöglicht die Einstellung von Drehzahl und Pendelhub je nach Material. Drehen Sie sie auf das entsprechende Symbol: Holz, Metall, Kunststoff usw. Dies optimiert den Schnitt und reduziert Ausrisse.

Wie verwende ich die Laserführung?

Der Laser (Modell L) projiziert eine Schnittlinie. Legen Sie zwei AAA-Batterien (1,5 V) in das Lasermodul ein. Drücken Sie die Taste (16), um ein-/auszuschalten. Verwenden Sie die Einstellschraube (15), um den Laser auf das Sägeblatt auszurichten. Schauen Sie niemals direkt in den Strahl.

Kann ich einen Staubsauger an die Säge anschließen?

Ja, verwenden Sie den Staubabsaugadapter (6) (separat erhältlich). Stecken Sie ihn in die Ausblasöffnung (5) und schließen Sie dann den Staubsaugerschlauch an. Dies reduziert den Staub beim Schneiden.

Wie schneide ich Metall mit der KS950S?

Verwenden Sie ein für Metall geeignetes Sägeblatt. Stellen Sie die Auto Select™-Taste auf die Metallposition (niedrige Drehzahl, ohne Pendelhub). Spannen Sie ein Holzstück auf der Rückseite des Werkstücks ein, um Vibrationen zu vermeiden. Tragen Sie einen Ölfilm entlang der Schnittlinie auf. Schneiden Sie langsam.

Wie vermeide ich Ausrisse bei Sperrholz?

Verwenden Sie ein feinzahniges Sägeblatt oder ein abwärts schneidendes Blatt. Sägen Sie von der Rückseite des Werkstücks. Sie können auch ein Holzstück auf beiden Seiten der Schnittlinie einspannen, um Ausrisse zu begrenzen.

Was sind die wesentlichen Sicherheitshinweise?

Tragen Sie stets eine Schutzbrille und eine Staubschutzmaske. Halten Sie das Gerät an den isolierten Flächen. Berühren Sie das Sägeblatt nach Gebrauch nicht (es ist heiß). Warten Sie den vollständigen Stillstand ab, bevor Sie das Gerät ablegen. Halten Sie Kinder fern.

Wie pflege ich die Stichsäge?

Ziehen Sie den Netzstecker. Reinigen Sie regelmäßig die Lüftungsschlitze mit einer weichen Bürste. Reinigen Sie das Motorabteil mit einem feuchten Tuch (keine Lösungsmittel). Überprüfen Sie, ob die Sägeblätter scharf sind. Lagern Sie das Gerät an einem trockenen Ort.

Was tun, wenn sich das Sägeblatt nicht bewegt oder die Säge nicht startet?

Überprüfen Sie, ob das Gerät eingesteckt ist und der Ein/Aus-Schalter (2) gedrückt ist. Wenn das Sägeblatt blockiert ist, ziehen Sie den Netzstecker und entfernen Sie das Sägeblatt. Überprüfen Sie die Befestigung und die Aufnahme. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Black & Decker-Kundendienst.

BEDIENUNGSANLEITUNG KS950S BLACK & DECKER

Deutsch (Übersetzung der Originalanleitung) 14

Bestimmungsgemäße Verwendung

Ihre Black & Decker Stichsäge wurde zum Sägen von Holz, Kunststoff und Metallblechen entwickelt. Dieses Gerät ist nicht für den gewerblichen Einsatz vorgesehen.

Sicherheitshinweise

Allgemeine Sicherheitswarnungen für das Gerät

Achtung! Sämtliche Sicherheitswarnungen und Anweisungen sind zu lesen. Die Nichteinhaltung der aufgeführten Anweisungen kann einen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitswarnungen und Anweisungen gut auf. Der nachfolgend verwendete Begriff „Gerät“ bezieht sich auf netzbetriebene Geräte (mit Netzkabel) und auf akkubetriebene Geräte (ohne Netzkabel).

1. Sicherheit im Arbeitsbereich

a. Halten Sie Ihren Arbeitsbereich sauber und gut ausgeleuchtet. Unordnung und dunkle Arbeitsbereiche können zu Unfällen führen.

b. Arbeiten Sie mit Geräten nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Geräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c. Halten Sie Kinder und andere Personen während der Benutzung eines Geräts fern. Bei Ablenkung können Sie die Kontrolle verlieren.

1. Elektrische Sicherheit

a. Der Netzstecker des Geräts muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie für schutzgeerdete Geräte keine Adapterstecker. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.

b. Vermeiden Sie Körperkontakt mit geerdeten Oberfl ächen von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines elektrischen Schlags, wenn Ihr Körper geerdet ist.

c. Halten Sie Geräte von Regen und Nässe fern. Das Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen Schlags.

d. Verwenden Sie das Kabel ordnungsgemäß. Verwenden Sie es niemals zum Tragen. Trennen Sie das Gerät nicht durch Ziehen am Kabel vom Netz. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.

e. Wenn Sie mit einem Gerät im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Verwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.

f. Wenn ein Elektrowerkzeug in einer feuchten Umgebung verwendet werden muss, schließen Sie es unbedingt an eine Steckdose mit Fehlerstromschutzschalter (RCD) an. Ein Fehlerstromschutzschalter verringert das Risiko eines elektrischen Schlags.

1. Sicherheit von Personen

a. Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie vernünftig mit dem Gerät um. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfl uss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch von Geräten kann zu ernsthaften Verletzungen führen.

b. Verwenden Sie eine geeignete Schutzausrüstung. Tragen Sie stets eine Schutzbrille. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Geräts, verringert das Risiko von Verletzungen.

c. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an eine Steckdose oder einen Akku schließen, es hochheben oder tragen. Durch das Tragen des Geräts mit dem Finger am Schalter oder durch das Anschließen eingeschalteter Geräte werden Unfälle provoziert.

d. Entfernen Sie Einstell- oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Schlüssel in einem sich drehenden Teil kann zu Verletzungen führen.

e. Beugen Sie sich nicht zu weit nach vorn über. Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten. Dadurch können Sie das Gerät in unerwarteten Situationen besser unter Kontrolle halten.

f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g. Falls Vorrichtungen zum Absaugen oder Auffangen von Staub vorhanden sind, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Diese Vorrichtungen verringern Gefährdungen durch Staub.

1. Gebrauch und Pfl ege von Geräten

a. Überlasten Sie das Gerät nicht. Verwenden Sie das für Ihre Arbeit passende Gerät. Durch das Arbeiten in dem für das Gerät angegebenen Leistungsbereich erzielen Sie nicht nur optimale Ergebnisse, Sie erhöhen auch die Sicherheit.

b. Verwenden Sie das Gerät nicht, wenn der Ein-/ Ausschalter nicht funktioniert. Ein Gerät, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c. Ziehen Sie den Stecker aus der Steckdose oder trennen Sie das Gerät vom Akku, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.

d. Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern auf. Lassen Sie Geräte nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Geräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e. Halten Sie Geräte in einem einwandfreien Zustand. Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie beschädigte Geräte vor dem Gebrauch reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.

f. Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g. Verwenden Sie Gerät, Zubehör, Einsatz-Bits usw. entsprechend diesen Anweisungen, und berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Arbeit. Der Gebrauch von Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

1. Service

a. Lassen Sie das Gerät nur von qualifi ziertem Fachpersonal und nur mit Originalersatzteilen reparieren. Damit wird gewährleistet, dass die Sicherheit des Geräts erhalten bleibt.

Zusätzliche Sicherheitswarnungen für das Gerät

Achtung! Zusätzliche Sicherheitswarnungen für Stichsägen.

- Halten Sie das Gerät an den isolierten Grifffl ächen, wenn Sie Arbeiten durchführen, bei denen das Schneidwerkzeug verdeckte Leitungen oder das eigene Kabel berühren kann. Wenn das Schneidwerkzeug eine stromführende Leitung berührt, können offen liegende Metallteile am Gerät ebenfalls unter Strom gesetzt werden und beim Bediener einen Stromschlag verursachen.

♦ Fixieren Sie das Werkstück mit Zwingen oder ähnlichen Hilfsmitteln auf einer stabilen Oberfläche. Wenn Sie das Werkstück nur mit den Händen oder gegen Ihren Körper halten, können Sie leicht die Kontrolle verlieren.

- Halten Sie Ihre Hände von der Schneidzone fern. Greifen Sie niemals unter das zu schneidende Werkstück. Bringen Sie Finger und Daumen nicht in die Nähe des sich bewegenden Sägeblattes und dessen Klemme. Versuchen Sie nicht, die Säge zu stabilisieren, indem Sie diese am Sägeschuh festhalten.

- Halten Sie die Sägeblätter scharf. Stumpfe oder beschädigte Sägeblätter können dazu führen, dass die Säge unter Druck blockiert oder ausbricht. Verwenden Sie immer ein für das jeweilige Werkstück und die Art des Schnittes geeignetes Sägeblatt.

DEUTSCH

♦ Achten Sie beim Sägen von Rohren oder Leitungen darauf, dass diese frei von Wasser, Stromkabeln und Ähnlichem sind.
- Unmittelbar nach Gebrauch der Säge sollten Sie weder das Werkstück noch das Sägeblatt berühren. Beides kann sehr heiß werden.
♦ Achten Sie auch auf nicht sichtbare Gefahren, wenn Sie in Wände, Böden oder Decken sägen. Prüfen Sie diese Stellen auf dahinter liegende Kabel oder Rohre.
Das Sägeblatt bewegt sich auch dann noch, wenn Sie den Schalter losgelassen haben. Schalten Sie das Gerät vor dem Ablegen stets aus, und warten Sie, bis das Sägeblatt zum Stillstand gekommen ist.

Achtung! Die Berührung und das Einatmen von Stäuben, die beim Sägen von Materialien entstehen, können beim Bediener und bei Zuschauern gesundheitliche Schäden verursachen. Tragen Sie eine speziell für den Schutz vor Stäuben und Dämpfen vorgesehene Staubmaske, und stellen Sie sicher, dass auch andere Personen geschützt sind, die den Arbeitsplatz betreten oder sich dort aufhalten.

Der vorgesehene Verwendungszweck ist in dieser Anleitung beschrieben. Die Verwendung von Zubehör oder Anbauteilen, die nicht in dieser Anleitung empfohlen sind, sowie die Bedienung des Geräts in Abweichung von den in dieser Anleitung beschriebenen Verfahren kann zu Verletzungen und/oder Sachschäden führen.

Sicherheit anderer Personen

Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen in Bezug auf dessen Gebrauch bedient werden, es sei denn, sie werden bei der Verwendung des Geräts von einer erfahrenen Person beaufsichtigt oder angeleitet.
- Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Vibration

Die in den Abschnitten „Technische Daten“ und „EUKonformitätserklärung“ angegebenen Werte für die Vibrationsemission wurden mit einer Standard-Prüfmethode nach EN 60745 ermittelt und können zum Vergleich verschiedener Geräte herangezogen werden. Außerdem kann mit Hilfe dieses Werts die Belastung bei Verwendung des Geräts schon im Voraus eingeschätzt werden.

Achtung! Die bei Verwendung des Geräts auftretende Vibrationsemission hängt von der Art des Gerätegebrauchs ab und kann dementsprechend vom angegebenen Wert abweichen. Gegebenenfalls kann die Vibration über dem angegebenen Wert liegen.

Mit Hilfe der ermittelten Werte der Vibrationsbelastung durch Elektrogeräte lassen sich Sicherheitsmaßnahmen festlegen, die gemäß 2002/44/EC zum Schutze von Personen bestimmt sind, die diese Geräte regelmäßig bei der Arbeit verwenden. Bei der Einschätzung der Vibrationsbelastung sollten die Gebrauchsumstände und die Art der Verwendung des Geräts sowie alle Schritte des Arbeitszyklus berücksichtigt werden, wozu Ruhe-, Leerlauf- und Startzeiten gehören.

Warnsymbole am Geräts

Achtung! Lesen Sie vor Gebrauch die Anleitung durch. Andernfalls besteht Verletzungsgefahr.

Elektrische Sicherheit

Dieses Gerät ist schutzisoliert, daher ist keine Erdleitung erforderlich. Überprüfen Sie immer, ob die Netzspannung der auf dem Typenschild des Geräts angegebenen Spannung entspricht.

• Dieses Gerät darf ohne Aufsicht nicht von jungen oder schwachen Personen verwendet werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Ist das Netzkabel beschädigt, muss es durch den Hersteller oder eine Black & Decker Vertragswerkstatt ausgetauscht werden, um eine mögliche Gefährdung zu vermeiden.

Zusätzliche Sicherheitshinweise für nicht aufl adbare Batterien

♦ Auf keinen Fall öffnen.
♦ Nicht bei Temperaturen über 40°C lagern.
- Bei der Entsorgung von Batterien die Hinweise im Abschnitt „Umweltschutz“ beachten.

Batterien nicht ins Feuer werfen.

♦ Unter extremen Bedingungen können Batterien undicht werden. Wenn Sie bemerken, dass

Flüssigkeit austritt, gehen Sie folgendermaßen vor:

- Wischen Sie die Flüssigkeit vorsichtig mit einem Tuch ab. Vermeiden Sie Hautkontakt.

Zusätzliche Sicherheitshinweise für Laserprodukte

Lesen Sie diese Anleitung vollständig und aufmerksam durch.

Das Gerät darf nicht von Personen unter 16 Jahren verwendet werden.

Laserstrahlung.

Blicken Sie nicht in den Laserstrahl.

Blicken Sie nicht unter Verwendung optischer Hilfsmittel in den Laserstrahl.

Dieser Laser erfüllt die Richtlinien für Laserprodukte der Klasse 2 gemäß EN 60825-1:1994+A1:2002+A2:2001. Die Laserdiode des Geräts darf nicht durch eine Diode anderen Typs ersetzt werden. Im
Schadensfall darf der Laser nur durch eine autorisierte Vertragswerkstatt repariert werden.
Der Laser darf ausschließlich zum Projizieren einer Laserlinie verwendet werden.
♦ Die Strahlung von Laserprodukten der Klasse 2 ist bei kurzzeitiger Einwirkungsdauer (bis zu 0,25 Sekunden) für das Auge ungefährlich.

Eine längere Bestrahlung wird normalerweise durch den natürlichen Lidschlussrefl ex verhindert. Ab einer Entfernung von 1 m erfüllt der Laser die Bedingungen für Laserprodukte der Klasse 1 und ist somit vollständig ungefährlich.

♦ Sehen Sie nie direkt und absichtlich in den Laserstrahl.
♦ Blicken Sie nicht unter Verwendung optischer Hilfsmittel in den Laserstrahl.
- Halten Sie das Gerät niemals so, dass die Augen anderer Personen dem Laserstrahl ausgesetzt sind.
♦ Achten Sie darauf, dass sich Kinder nicht in der Nähe des Lasers aufhalten.

Merkmale

1. Feststellknopf
2. Ein-/Ausschalter
3. Abdeckung des Aufbewahrungsfachs

4. Verriegelungshebel für Grundplatte

5. Staubabsaugöffnung

6. Staubsaugeradapter

7. Grundplatte

8. Auto Select™-Programmwahl

9. Sägeblattführungsrolle

10. Werkzeuglose Sägeblattklemme

Zusatzfunktionen (Abb. A)

Die Verfügbarkeit der Zusatzfunktionen ist abhängig vom jeweiligen Produkt. Die Zusatzfunktionen für die Katalognummer des erworbenen Geräts fi nden Sie in Abb. A.

Montage

Achtung! Vergewissern Sie sich vor Ausführung der folgenden Schritte, dass das Gerät ausgeschaltet und vom Stromnetz getrennt ist, und dass das Sägeblatt zum Stillstand gekommen ist. Nach Verwendung der Stichsäge kann das Sägeblatt heiß sein.

Einsetzen des Sägeblatts (Abb. B)

♦ Halten Sie das Sägeblatt (11) wie gezeigt mit den Zähnen nach vorne.
- Drücken Sie die Sägeblattklemme (10) nach unten, und halten Sie sie gedrückt.
♦ Setzen Sie den Schaft des Sägeblatts in den Sägeblatthalter (12) ein, und drücken Sie das Sägeblatt bis zum Anschlag hinein.
♦ Lassen Sie den Verriegelungshebel (10) los.

Aufbewahrung der Sägeblätter (Abb. C)

Die Sägeblätter können im Aufbewahrungsfach (3) seitlich am Gerät aufbewahrt werden.

• Öffnen Sie die Abdeckung (3) des Aufbewahrungsfachs, indem Sie die Lasche oben auf der Abdeckung (3) festhalten und herausziehen.
• Die Sägeblätter werden im Aufbewahrungsfach durch einen Magnetstreifen fi xiert. Um ein Sägeblatt zu entnehmen, drücken Sie es an einer Seite nach unten und heben die andere Seite an.
  ♦ Schließen Sie die Abdeckung des Aufbewahrungsfachs (3), und achten Sie darauf, dass sie fest einrastet.

Achtung! Die Abdeckklappe muss sicher verschlossen sein, bevor Sie die Säge in Betrieb nehmen.

Anschließen eines Staubsaugers (Abb. D)

Zum Anschließen eines Staubsaugers oder einer Absaugvorrichtung ist ein Staubsaugeradapter erforderlich. Der Staubsaugeradapter (6) ist bei Ihrem Black & Decker- Händler erhältlich.

DEUTSCH

♦ Schieben Sie den Adapter (6) in die Staubabsaugöffnung (5).
♦ Verbinden Sie den Schlauch des Staubsaugers mit dem Adapter (6).

Restrisiken

Für den Gebrauch dieses Geräts verbleiben zusätzliche Restrisiken, die möglicherweise nicht in den Sicherheitswarnungen genannt werden. Diese Risiken bestehen beispielsweise bei Missbrauch oder längerem Gebrauch.

Auch bei der Einhaltung der entsprechenden Sicherheitsvorschriften und der Verwendung aller Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken. Diese werden im Folgenden aufgeführt:

♦ Verletzungen, die durch das Berühren von sich drehenden/bewegenden Teilen verursacht werden.
♦ Verletzungen, die durch das Austauschen von Teilen, Messern oder Zubehör verursacht werden.
♦ Verletzungen, die durch längeren Gebrauch eines Geräts verursacht werden. Legen Sie bei längerem Gebrauch regelmäßige Pausen ein.
♦ Beeinträchtigung des Gehörs.
♦ Gesundheitsrisiken durch das Einatmen von Staub beim Gebrauch des Geräts (Beispielsweise bei Holzarbeiten, insbesondere Eiche, Buche und Pressspan).

Gebrauch

Schwenken der Grundplatte für Gehrungsschnitte (Abb. E und F)

Achtung! Betreiben Sie das Gerät nicht mit loser oder abgenommener Grundplatte.

Die Grundplatte (7) kann nach links und rechts bis zu einem Winkel von 45° geschwenkt werden.

Ziehen Sie den Verriegelungshebel für die Grundplatte (4) heraus, um die Grundplatte (7) aus der Null-Grad-Position (Abb. E) zu lösen.
Ziehen Sie die Grundplatte (7) nach vorn, und stellen Sie den gewünschten Gehrungswinkel ein (15°, 30° oder 45°), der im Fenster angezeigt wird.
- Drücken Sie den Verriegelungshebel für die Grundplatte (4) wieder zum Gerät hin, um die Grundplatte (7) zu verriegeln.

So bringen Sie die Grundplatte (7) wieder in die Position für gerade Schnitte:

♦ Ziehen Sie den Verriegelungshebel für die Grundplatte (4) heraus, um die Grundplatte (7) zu entriegeln.
♦ Schwenken Sie die Grundplatte (7) zurück in die Ausgangsstellung (Winkel von 0°), und schieben Sie sie nach hinten.
- Drücken Sie den Verriegelungshebel für die Grundplatte (4) wieder zum Gerät hin, um die Grundplatte (7) zu verriegeln.

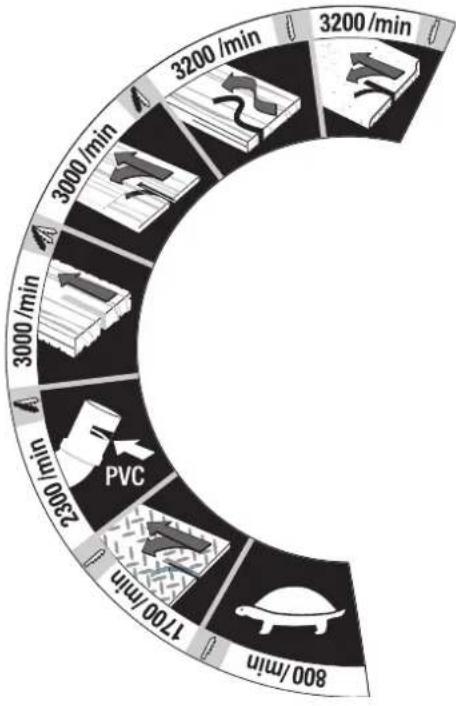

Verwenden der Auto Select™ -Programmwahl (Abb. G)

Dieses Gerät verfügt über eine einzigartige Auto Select™-Programmwahlfunktion (8), um Geschwindigkeit und Pendelhub für verschiedene Schneidarbeiten einzustellen. Um Geschwindigkeit und Pendelhub optimal auf das zu bearbeitende Material abzustimmen, drehen Sie den Wahlschalter (8) gemäß der folgenden Tabelle auf die gewünschte Position:

	Symbol	Anwendungs-zweck	Geschwindig-keit/Pendelhub-zahl	Sägeblatt-Typ
		Küchen-Arbeits-fl ächen, Arbeits-platten, Laminat	Hohe Geschwin-digkeit, kein Pendelhub	Holz allgemein
		Laubsägearbei-ten, gewölbte Oberfl ächen, Hartholz, De-cken- und Fuß-bodenarbeiten	Hohe Geschwin-digkeit, kein Pendelhub	Laubsägen in Holz Holz allge-mein
		Sperrholz und Holzpaneele	Hohe Geschwin-digkeit, mittlere Pendelhubzahl	Holz allgemein
		Holz allgemein, Weichholz, schnelle Längs-schnitte	Hohe Geschwin-digkeit, maximale Pendelhubzahl	Holz allgemein
		Kunststoffe, Plexiglas, PVC	Mittlere Ge-schwindigkeit, mittlere Pendel-hubzahl	Allgemein
		Metallblech, Keramikfl iesen, GFK-Platten	Niedrige Ge-schwindigkeit, kein Pendelhub	Sägeblatt für Metall, Keramik oder Glasfaser
		Minimalge-schwindigke it, Feinstart	Minimalge-schwindigkeit, kein Pendelhub	geeignetes Sägeblatt verwen-den

Ein- und Ausschalten

• Drücken Sie zum Einschalten des Geräts den Ein-/Ausschalter (2).
  ♦ Lassen Sie zum Ausschalten des Geräts den Ein-/Ausschalter (4) los.
• Drücken Sie zum Arbeiten im Dauerbetrieb die Feststelltaste (1) und lassen den Ein-/Ausschalter (2) los.
• Wenn sich das Gerät im Dauerbetrieb befindet, müssen Sie zum Ausschalten den Ein-/Ausschalter (2) drücken und loslassen.

Sägen

Halten Sie beim Sägen das Gerät mit beiden Händen fest. Die Grundplatte (7) sollte fest

gegen das Werkstück gedrückt werden. Damit verhindern Sie ein Springen der Säge. Außerdem werden Vibrationen sowie das Bruchrisiko für das Sägeblatt verringert.

♦ Lassen Sie das Sägeblatt einige Sekunden frei schwingen, bevor Sie mit der Arbeit beginnen.
Üben Sie beim Schneiden nicht zuviel Druck auf das Gerät aus.

Betrieb mit Laser (nur bei Gerätetyp „L“, Abb. H bis K)

Einsetzen der Batterien (Abb. H)

Nehmen Sie die Lasereinheit (14) von der Stichsäge ab. Drehen Sie dazu die Schraube (13) heraus, und ziehen Sie die Lasereinheit

DEUTSCH

nach vorne ab. Setzen Sie zwei neue 1,5-Volt-Alkalibatterien der Größe AAA (Micro) ein. Achten Sie auf die richtige Lage der positiven (+) und negativen (-) Anschlusspole. Bringen Sie die Lasereinheit (14) wieder an.

Seitliche Justierung des Lasers (Abb. I)

Hinweis: Der Laser unterstützt Sie beim Führen der Säge, garantiert aber keinen präzisen Schnitt.

Achtung! Ziehen Sie vor der Justierung des Lasers den Netzstecker.

♦ Richten Sie bei Bedarf Laserlinie und Sägeblatt mit Hilfe der Laserjustierschraube (15) aus.

Eine Überhitzung kann dazu führen, dass die projizierte Laserlinie schwächer wird. Wird die Säge längere Zeit mit zu hoher Last betrieben, verschwindet die Linie möglicherweise ganz. Sie wird wieder sichtbar, wenn sich das Gerät abkühlt (auch bei ausgeschaltetem und vom Stromnetz getrenntem Gerät).

Achtung! Lassen Sie im Fall einer Überhitzung den Laser nicht eingeschaltet. Schalten Sie ihn aus, und nehmen Sie die Batterien heraus, um seine Stromversorgung zu unterbrechen.

Verwenden des Lasers (Abb. J und K)

Der Laser projiziert die Schnittlinie (18) auf die Oberfl äche des Werkstücks.

♦ Zum Einschalten des Lasers drücken Sie die Taste (16).
♦ Zum Ausschalten des Lasers drücken Sie erneut die Taste (16).

Wenn Sie von oben auf die Stichsäge blicken, können Sie der Schnittlinie (17) problemlos folgen. Ist die Sicht auf die Schnittlinie verdeckt, können Sie den Laser als Hilfe zur Schnittführung verwenden.

Markieren Sie die Schnittlinie (17) mit einem geeigneten Stift.
♦ Richten Sie die Stichsäge über der Linie (17) aus.
♦ Schalten Sie den Laser ein.

Betrieb mit Arbeitslicht (nur bei Gerätetyp „W“, Abb. L und M)

Geräte mit einem „W“ in der Katalognummer sind mit einer LED-Lampe (19) ausgestattet, um den Arbeitsbereich auszuleuchten.

♦ Zum Einschalten der Lampe stellen Sie den Ein-/Ausschalter (20) auf die Position „Ein“ (I).
♦ Zum Ausschalten der Lampe stellen Sie den Ein-/Ausschalter (20) auf die Position „Aus“ (0).

Hinweise für optimale Funktion

Sägen von Laminat

Beim Sägen von Laminat kann die sichtbare Oberfl äche splittern. Der Schnittvorgang der meisten Sägeblätter geschieht bei der Aufwärtsbewegung. Verwenden Sie deshalb, wenn sich die Grundplatte des Geräts auf der hochwertigen Oberfläche befindet, ein Sägeblatt, das bei der Abwärtsbewegung schneidet, oder:

♦ Verwenden Sie ein Sägeblatt mit feiner Zahnung.
Drehen Sie das Werkstück um, und setzen Sie die Säge an der Unterseite an.
Ausgefranste Kanten und Absplitterungen können Sie auch vermeiden, indem Sie das zu sägende Werkstück zwischen zwei Holz- oder Pressspanplatten einspannen und dieses „Sandwich“ sägen.

Sägen von Metall

Beim Sägen von Metall erfolgt der Vorschub wesentlich langsamer als bei Werkstücken aus Holz.

♦ Verwenden Sie ein Sägeblatt, das zum Sägen von Metall geeignet ist.
- Spannen Sie dünne Metallbleche zum Sägen auf eine Holz- oder Pressspanplatte.
- Bringen Sie einen dünnen Ölfilm entlang der beabsichtigten Schnittlinie auf.

Wartung

Ihr Black & Decker Gerät wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Pfl ege und Reinigung voraus.

♦ Reinigen Sie regelmäßig die Lüftungsschlitze des Geräts mit Hilfe einer weichen Bürste oder eines trockenen Tuchs.
♦ Reinigen Sie regelmäßig das Motorgehäuse mit Hilfe eines feuchten Tuchs. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis. Achten Sie darauf, dass keine Flüssigkeit in das Gerät gelangt. Tauchen Sie kein Teil des Geräts in Flüssigkeit ein.

Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf keinesfalls mit dem Hausmüll entsorgt werden.

Sollten Sie Ihr Black & Decker Produkt eines Tages ersetzen oder nicht mehr benötigen, entsorgen Sie es nicht mit dem Hausmüll, sondern führen Sie das Produkt einer getrennten Sammlung zu.

Durch die separate Sammlung von ausgedienten Produkten und Verpackungsmaterialien können Rohstoffe recycelt und wieder verwendet werden. Die Wiederverwendung aufbereiteter Materialien trägt zur Vermeidung der Umweltverschmutzung bei und senkt den Rohstoffbedarf.

Die Verordnung zur Abfallentsorgung Ihrer Gemeinde sieht möglicherweise vor, dass Elektrogeräte getrennt vom Hausmüll gesammelt, an der örtlichen Abfallentsorgungseinrichtung abgegeben oder beim Kauf eines neuen Produkts vom Fachhandel zur Entsorgung angenommen werden müssen.

Black & Decker nimmt Ihre ausgedienten Black & Decker Geräte gern zurück und sorgt für eine umweltfreundliche Entsorgung bzw. Wiederverwertung. Um diese Dienstleistung in Anspruch zu nehmen, geben Sie das Gerät bitte bei einer autorisierten Reparaturwerkstatt ab, die für uns die Einsammlung übernimmt.

Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Diese teilt Ihnen gerne die nächstgelegene Vertragswerkstatt mit. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu fi nden unter: www.2helpU.com.

Batterien

Denken Sie bei der Entsorgung von verbrauchten Akkus an unsere Umwelt.

♦ Achten Sie darauf, dass die Akkukontakte nicht kurzgeschlossen werden.
♦ Werfen Sie Akkus nicht in ein Feuer, da dies Verletzungen oder eine Explosion zur Folge haben kann.
♦ Entladen Sie den Akku vollständig, und entfernen Sie ihn dann aus dem Gerät.
♦ Akkus können recycelt werden. Verpacken Sie die Akkus in einem geeigneten Behälter, sodass die Akkukontakte nicht kurzgeschlossen

werden können. Bringen Sie die Akkus zu einer autorisierten Vertragswerkstatt oder zu einer Rücknahmestelle in Ihrer Nähe.

Technische Daten

KS900STYP 1 TYP 1		KS900SLTYP 1	KS950S
Spannung	V_AC	230	230	230
Aufnahmeleistung	W	620	620	650
Leerlaufdrehzahlmaximale	min ^-1	800-3200	800-3200	800-3200
Schnitttiefe
Stahl	Holz	mm	85	85	85
	mm	5	5	5
	Aluminium	mm	15	15	15
Gewicht (mit Laser)	kg	2,65	2,65	2,65
	kg	2,95	2,95	2,95

Schalldruckpegel gemäß EN 60745: Schalldruck ( L_pA ) 87 dB(A), Unsicherheitsfaktor (K) 3 dB(A), Schalleistung ( L_WA ) 98 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Gesamtvibration (Triax-Vektorsumme) gemäß EN 60745:

Holzschneiden ( a_h, CW ) 8,5 m/s ^2 , Unsicherheitsfaktor (K) 1,5 m/s ^2 , Schneiden von Metallblech ( a_h, CM ) 7,3 m/s ^2 , Unsicherheitsfaktor (K) 1,5 m/s ^2

EU-Konformitätserklärung RICHTLINIE FÜR MASCHINEN

Black & Decker erklärt, dass die unter „Technische Daten“ beschriebenen Produkte den folgenden Normen entsprechen: 2006/42/EC, EN60745-1, EN60745-2-11

Weitere Informationen erhalten Sie von Black & Decker unter der folgenden Adresse bzw. mithilfe der Angaben auf der Rückseite dieser Anleitung.

Der Unterzeichnete ist verantwortlich für die Zusammenstellung der technischen Daten und gibt diese Erklärung im Namen von Black & Decker ab.

Kevin Hewitt

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie. Diese Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schränkt diese keinesfalls ein. Sie gilt in sämtlichen Mitgliedsstaaten der Europäischen Union und der Europäischen Freihandelszone EFTA.

Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. den Austausch eines mangelhaften Geräts, ohne dass dem Kunden dabei mehr als unvermeidlich Unannehmlichkeiten entstehen, allerdings vorbehaltlich folgender Ausnahmen:

• wenn das Gerät gewerblich, beruflich oder im Verleihgeschäft benutzt wurde;
• wenn das Gerät missbräuchlich verwendet oder mit mangelnder Sorgfalt behandelt wurde;
• wenn das Gerät durch irgendwelche Fremdeinwirkung beschädigt wurde;
• wenn ein unbefugter Reparaturversuch durch anderes Personal als das einer Vertragswerkstatt oder des Black & Decker Kundendienstes unternommen wurde.

Zur Inanspruchnahme dieser Garantie ist dem Verkäufer bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Diese teilt Ihnen gerne die nächstgelegene Vertragswerkstatt mit. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com.

Bitte besuchen Sie untere Webseite www.blackanddecker.de, um Ihr neues Black & Decker- Produkt zu registrieren und über neue Produkte und Sonderangebote informiert zu werden. Weitere Informationen über die Marke Black & Decker und unsere Produkte finden Sie unter www.blackanddecker.de.

Utilisation
