KS950S - Piła BLACK & DECKER - Bezpłatna instrukcja obsługi

Typ produktu	Elektryczna wyrzynarka
Marka	Black & Decker
Model	KS950S
Zasilanie	Sieć, 230 V ~
Moc nominalna	620 W
Prędkość biegu jałowego	800 – 3 200 min⁻¹
Maks. głębokość cięcia (drewno)	85 mm
Maks. głębokość cięcia (stal)	5 mm
Maks. głębokość cięcia (aluminium)	15 mm
Waga	2,65 kg (2,95 kg z laserem)
Podwójna izolacja	Tak (nie wymaga przewodu uziemiającego)
System regulacji	Auto Select™ : 5 pozycji prędkość/wahadło
Cięcie skośne	Płoza nachylana do 45° (lewo/prawo)
Laser prowadzący (model L)	Klasa 2, baterie 2 x 1,5 V AAA
Lampka robocza (model W)	Tak (przełącznik włącz/wyłącz)
Przechowywanie brzeszczotów	Zintegrowany schowek z taśmą magnetyczną
Podłączenie odkurzacza	Wylot z adapterem (opcjonalny)
Poziom ciśnienia akustycznego	87 dB(A) (niepewność K=3 dB)
Poziom mocy akustycznej	98 dB(A) (niepewność K=3 dB)
Wibracje (drewno)	8,5 m/s² (K=1,5)
Wibracje (metal)	7,3 m/s² (K=1,5)
Konserwacja i czyszczenie	Czyścić otwory wentylacyjne miękką szczotką; komorę silnika wilgotną szmatką
Bezpieczeństwo	Podwójna izolacja, zatrzymanie bezpieczeństwa, blokada, instrukcje dotyczące lasera
Części zamienne i naprawy	Zapasowe brzeszczoty, adapter do odkurzania, baterie; naprawa przez wykwalifikowany personel
Gwarancja	24 miesiące (użytkowanie domowe)

Często zadawane pytania - KS950S BLACK & DECKER

Jak wymienić brzeszczot w wyrzynarce KS950S ?

Upewnij się, że narzędzie jest odłączone od zasilania, a brzeszczot jest zatrzymany. Naciśnij i przytrzymaj uchwyt brzeszczotu (10). Włóż trzpień nowego brzeszczotu (11) do oporu w uchwyt (12), zębami skierowanymi do przodu. Zwolnij uchwyt. Brzeszczot powinien być dobrze zamocowany.

Jak ustawić płożę do cięcia skośnego ?

Pociągnij dźwignię blokady płozy (4) na zewnątrz. Pociągnij płożę (7) do przodu i wybierz żądany kąt (15°, 30° lub 45°). Wciśnij dźwignię z powrotem, aby zablokować. Aby wrócić do 0°, pociągnij dźwignię, wepchnij płożę do tyłu i zablokuj.

Do czego służy przycisk Auto Select™ ?

Przycisk Auto Select™ (8) pozwala ustawić prędkość i ruch wahadłowy w zależności od materiału. Obróć go na odpowiednią ikonę: drewno, metal, plastik itp. Optymalizuje to cięcie i zmniejsza odpryskiwanie.

Jak korzystać z lasera prowadzącego ?

Laser (model L) wyświetla linię cięcia. Włóż dwie baterie AAA (1,5 V) do modułu lasera. Naciśnij przycisk (16), aby włączyć/wyłączyć. Użyj śruby regulacyjnej (15), aby wyrównać laser z brzeszczotem. Nigdy nie patrz bezpośrednio na wiązkę.

Czy mogę podłączyć odkurzacz do wyrzynarki ?

Tak, użyj adaptera do odkurzania (6) (sprzedawany oddzielnie). Wepchnij go do wylotu (5), a następnie podłącz wąż odkurzacza. Zmniejsza to ilość pyłu podczas cięcia.

Jak ciąć metal za pomocą KS950S ?

Użyj brzeszczotu odpowiedniego do metalu. Ustaw przycisk Auto Select™ na pozycję metal (mała prędkość, bez wahadła). Dokręć kawałek drewna z tyłu materiału, aby uniknąć wibracji. Nałóż cienką warstwę oleju wzdłuż linii cięcia. Cięcie wykonuj powoli.

Jak uniknąć odpryskiwania sklejki ?

Użyj brzeszczotu o drobnych zębach lub brzeszczotu tnącego w dół. Cięcie wykonuj od tyłu materiału. Możesz również dokręcić kawałek drewna po obu stronach linii cięcia, aby ograniczyć odpryski.

Jakie są podstawowe zasady bezpieczeństwa ?

Zawsze noś okulary ochronne i maskę przeciwpyłową. Trzymaj narzędzie za izolowane powierzchnie. Nie dotykaj brzeszczotu po użyciu (jest gorący). Poczekaj na całkowite zatrzymanie przed odłożeniem narzędzia. Trzymaj dzieci z dala.

Jak konserwować wyrzynarkę ?

Odłącz narzędzie od zasilania. Regularnie czyść otwory wentylacyjne miękką szczotką. Czyść komorę silnika wilgotną szmatką (nie używaj rozpuszczalników). Sprawdź, czy brzeszczoty są ostre. Przechowuj narzędzie w suchym miejscu.

Co zrobić, jeśli brzeszczot się nie porusza lub wyrzynarka nie uruchamia się ?

Sprawdź, czy narzędzie jest podłączone i czy przycisk włącz/wyłącz (2) jest wciśnięty. Jeśli brzeszczot jest zablokowany, odłącz narzędzie i wyjmij brzeszczot. Sprawdź uchwyt i oprawkę. Jeśli problem nie ustępuje, skontaktuj się z autoryzowanym serwisem Black & Decker.

INSTRUKCJA OBSŁUGI KS950S BLACK & DECKER

Polski (Tłumaczenie oryginalnej instrukcji) 49

Wyrzynarka Black & Decker została zaprojektowana do piłowania drewna, tworzyw sztucznych i metalu. Opisywane urządzenie przeznaczone jest wyłącznie do użytku amatorskiego.

Zasady bezpiecznej pracy

Ogólne wskazówki dotyczące bezpiecznej pracy elektronarzędziami

Uwaga! Należy zapoznać się ze wszystkimi ostrzeżeniami dotyczącymi bezpiecznej pracy oraz z instrukcją obsługi. Nie stosowanie się do poniższych instrukcji może być przyczyną porażenia prądem elektrycznym, pożaru i/lub uszkodzenia ciała.

Zachowaj wszystkie instrukcje i informacje dotyczące bezpiecznej pracy, aby móc korzystać z nich w przyszłości. Pojęcie "elektronarzędzie" używane w niniejszej instrukcji, oznacza narzędzie zasilane z sieci elektrycznej (przewodem zasilającym) lub akumulatorami (bezprzewodowe).

1. Bezpieczeństwo w miejscu pracy
   a. Miejsce pracy musi być czyste i dobrze oświetlone. Miejsca ciemne i takie, w których panuje nieporządek stwarzają ryzyko wypadku.
   b. Nie wolno używać elektronarzędzi w strefach zagrożenia wybuchem, w pobliżu palnych cieczy gazów czy pyłów. Elektronarzędzia mogą wytworzyć iskry powodujące zapłon pyłów lub oparów.
   c. W czasie pracy elektronarzędziami nie pozwalaj na przebywanie w pobliżu dzieci i innych osób postronnych. Chwila nieuwagi może spowodować utratę kontroli nad narzędziem.

2. Bezpieczna praca z elektrycznością

a. Gniazdo musi być dostosowane do wtyczki elektronarzędzia. Nie wolno przerabiać wtyczek. Nie używaj żadnych łączników elektrycznych z uziemionymi elektronarzędziami. Nie przerabiane wtyczki i odpowiednie gniazda zmniejszają ryzyko porażenia prądem elektrycznym.

b. Należy unikać bezpośredniej styczności z uziemionymi lub zerowanymi powierzchniami, takimi jak rurociągi, grzejniki, kuchenki i lodówki. Ryzyko

porażenia prądem elektrycznym wzrasta, jeśli twoje ciało jest zerowane lub uziemione.

c. Nie narażaj elektronarzędzi na działanie deszczu lub zwiększonej wilgotności. Dostanie się wody do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

d. Nie wolno ciągnąć za przewód zasilający. Nie wolno ciągnąć, podnosić ani wyciągać wtyczki z gniazda, poprzez ciągnięcie za przewód zasilający narzędzia. Chron przewód zasilający przed kontaktem z gorącymi elementami, olejami, ostrymi krawędziami i ruchomymi częściami. Uszkodzenie lub zapłatanie przewodu zasilającego zwiększa ryzyko porażenia prądem elektrycznym.

e. W czasie pracy elektronarzędziem poza pomieszczeniami zamkniętymi, należy używać przystosowanych do tego przedłużaczy. Korzystanie z przedłużaczy przystosowanych do użycia na dworze, zmniejsza ryzyko porażenia prądem.

f. Jeśli zachodzi konieczność pracy w wilgotnym otoczeniu, należy używać źródła zasilania zabezpieczonego wyłącznikiem różnicowoprądowym (RCD). Stosowanie wyłączników różnicowoprądowych zmniejsza ryzyko porażenia prądem elektrycznym.

1. Bezpieczeństwo osobiste

a. W czasie pracy elektronarzędziem zachowaj czujność, patrz uważnie i kieruj się zdrowym rozsądkiem. Nie używaj elektronarzędzi, jeżeli jesteś zmęczony, pod wpływem narkotyków, alkoholu czy leków. Nawet chwila nieuwagi, w czasie pracy elektronarzędziem, może doprowadzić do poważnego uszkodzenia ciała.

b. Używaj środków ochrony osobistej. Zawsze zakładaj okulary ochronne. Używanie, w miarę potrzeb, środków ochrony osobistej, takich jak maska przeciwpyłowa, buty ochronne z antypoślizgową podeszwa, kask czy ochrona słuchu, zmniejsza ryzyko odniesienia uszczerbku na zdrowiu.

c. Zapobiegaj przypadkowemu włączeniu. Przed przyłączeniem do zasilania i/lub włożeniem akumulatorów oraz przed podniesieniem i przenoszeniem narzędzia, należy upewnić się, że wyłącznik znajduje się w pozycji „wyłączone”. Trzymanie palca

POLSKI

na wyłączniku podczas przenoszenia lub włączania narzędzia, łatwo staje się przyczyną wypadków.

d. Przed włączeniem elektronarzędzia, usuń wszystkie klucze i narzędzia do regulacji. Pozostawienie klucza lub narzędzia do regulacji połączonego z częściami wirującymi elektronarzędzia może spowodować uszkodzenie ciała.

e. Nie wychylaj się. Nie wychylaj się i przyjmij stabilną pozycję, aby zawsze zachowywać równowagę. Pozwala to na lepszą kontrolę pracy urządzenia w nieprzewidzianych okolicznościach.

f. Założ odpowiedni strój. Nie noś luźnych ubrań ani biżuterii. Trzymaj włosy, ubranie i rękawice z dala od ruchomych elementów. Luźne ubranie, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

g. Jeśli sprzęt jest przystosowany do przyłączenia urządzeń odprowadzających i zbierających pył, upewnij się, czy są one przyłączone i właściwie użytkowane. Użycie takich urządzeń może zmniejszyć niebezpieczeństwa wynikające z obecności pyłów.

1. Obsługa i konserwacja elektronarzędzi

a. Nie wolno przeciązać elektronarzędzi. Używaj elektronarzędzi odpowiednich do rodzaju wykonywanej pracy. Dzięki odpowiednim elektronarzędziom wykonasz pracę lepiej i w sposób bezpieczny, w tempie, do jakiego narzędzie zostało zaprojektowane.

b. Nie wolno używać elektronarzędzia z zepsutym wyłącznikiem, który nie pozwala na sprawne włączanie i wyłączanie. Elektronarzędzie, którego pracy nie można kontrolować wyłącznikiem, jest niebezpieczne i musi zostać naprawione.

c. Przed przystąpieniem do regulacji, wymiany akcesoriów oraz przed schowaniem elektronarzędzia, należy odłączyć wtyczkę od źródła zasilania i/ lub odłączyć akumulator od urządzenia. Stosowanie takich środków zapobiegawczych zwiększa bezpieczeństwo i zmniejsza ryzyko przypadkowego uruchomienia elektronarzędzia.

d. Nie używane elektronarzędzie przechowuj poza zasięgiem dzieci i nie dopuszczaj osób nie znających elektronarzędzia lub tej instrukcji do posługiwania się

elektronarzędziem. Elektronarzędzia obsługiwane przez osoby nieprzygotowane stanowią zagrożenie.

e. Regularnie dokonuj konserwacji elektronarzędzi. Sprawdź, czy ruchome części są właściwie połączone i zamocowane, czy części nie są uszkodzone oraz skontroluj wszelkie inne elementy mogące mieć wpływ na pracę elektronarzędzia. Wszystkie uszkodzenia należy naprawić przed rozpoczęciem użytkowania. Wiele wypadków spowodowanych jest przez niedostateczną konserwację elektronarzędzi.

f. Dbaj o czystość narzędzi i ostrość elementów tnących. Zadbane narzędzia tnące, z ostrymi krawędziami tnącymi, rzadziej się zacinają i są łatwiejsze w prowadzeniu.

g. Elektronarzędzi, akcesoriów i końcówek itp., należy używać zgodnie z instrukcją obsługi, uwzględniając warunki i rodzaj wykonywanej pracy. Użycie elektronarzędzi niezgodnie z przeznaczeniem może być bardzo niebezpieczne.

1. Serwis

a. Powierzaj naprawy elektronarzędzi wyłącznie osobom wykwalifi kowanym, używającym identycznych części zamiennych. Zapewni to dalsze bezpieczne użytkowanie narzędzia.

Bezpieczne użytkowanie elektronarzędzi - wskazówki dodatkowe

Uwaga! Dodatkowe wskazówki dotyczące bezpiecznemu użytkowania wyrzynarek.

W przypadku prac, w czasie których może dojść do przecięcia własnego lub ukrytych przewodów, należy trzymać urządzenie wyłącznie za izolowane uchwyty. Przecięcie przewodu z prądem może spowodować pojawienie się napięcia na metalowych częściach obudowy i porażenie prądem operatora.

♦ Obrabiany element należy zamocować do blatu roboczego za pomocą zacisków lub innych praktycznych uchwytów. Trzymanie obrabianego elementu w rękach lub oparcie go o ciało nie daje dostatecznej stabilizacji i może spowodować utratę kontroli nad narzędziem.

♦ Trzymaj ręce z daleka od obszaru cięcia. Pod żadnym pozorem nie sięgaj pod spód

obrabianego elementu. Nie zbliżaj palców do pracującego ostrza lub zacisku ostrza. Nie stabilizuj piły chwytając za stopkę.

Brzeszczoty muszą być naostrzone. Stępione lub uszkodzone brzeszczoty mogą powodować skręcanie lub przeciążenie piły pod naciskiem. Zawsze używaj brzeszczotu o typie odpowiednim dla materiału obrabianego elementu i rodzaju cięcia.
Podczas cięcia rur lub kanałów przewodów, najpierw upewnij się, czy nie przepływa w nich woda, nie znajdują się w nich przewody elektryczne itp.
♦ Nie dotykaj obrabianego elementu lub ostrza zaraz po przerwaniu pracy urządzenia. Mogą one być bardzo gorące.
Uważaj na ukryte zagrożenia i wcinając się w ściany, podłogi lub sufity uważaj na położenie przewodów i rur.
Brzeszczot nadal będzie poruszać się po zwolnieniu włącznika. Przed położeniem narzędzia zawsze wyłącz je i poczekaj, aż ostrze całkowicie się zatrzyma.

Uwaga! Kontakt lub wdychanie pyłu wytwarzanego podczas cięcia może być niebezpieczne dla zdrowia operatora i możliwych osób postronnych. Używaj respiratora zaprojektowanego specjalnie do ochrony przed pyłem i oparami i upewni się, że osoby postronne w obszarze pracy także są chronione.

♦ Przeznaczenie urządzenia opisane jest w niniejszej instrukcji obsługi. Używanie jakichkolwiek akcesoriów lub wykonywanie prac sprzecznych z przeznaczeniem opisywanym w instrukcji obsługi, może powodować niebezpieczeństwo uszkodzenia ciała i/lub uszkodzenia mienia.

Bezpieczeństwo osób postronnych

♦ Opisywane urządzenie nie jest przeznaczone do użycia przez osoby o obniżonych możliwościach fizycznych, ruchowych lub umysłowych (także dzieci) lub o zbyt małej wiedzy i doświadczeniu, jeśli nie zostały one przeszkolone lub nie pozostają pod opieką osoby odpowiedzialnej za ich bezpieczeństwo. ♦ Należy pilnować dzieci, aby nie bawiły się urządzeniem.

Drgania

Podawana w tabeli danych technicznych oraz w deklaracji zgodności z normami wartość drgań (wibracji), została zmierzona zgodnie ze standardową procedurą zawartą w normie EN 60745. Informacja ta może służyć do porównywania tego narzędzia z innymi. Deklarowana wartość emitowanych drgań może również służyć do przewidywania stopnia narażenia użytkownika na wibracje.

Uwaga! Chwilowa siła drgań, występująca w czasie pracy elektronarzędziem, może odbiegać od podawanych wartości, w zależności od sposobu użytkowania urządzenia. Poziom wibracji może przekroczyć podawaną wartość.

Przy określaniu ekspozycji na wibracje, w celu podjęcia środków ochrony osób zawodowo użytkujących elektronarzędzia zgodnie, z normą 2002/44/EC, należy uwzględnić rzeczywiste warunki i rodzaj wykonywanej pracy. Także okresy przestoju i pracy bez obciążenia.

Oznaczenia na narzędziu

Uwaga! Aby zminimalizować ryzyko zranienia, użytkownik musi zapoznać się z instrukcją obsługi.

Ochrona przed porażeniem prądem elektrycznym

To narzędzie ma podwójną izolację, dlatego też przewód uziemiający nie jest potrzebny. Zawsze sprawdzaj, czy napięcie zasilania jest zgodne z wartością podaną na tabliczce znamionowej.

♦ Opisywane urządzenie nie może być samodzielnie użytkowane przez osoby zbyt młode lub niewystarczająco silne. Należy pilnować dzieci, aby nie bawiły się urządzeniem.
- Ze względów bezpieczeństwa wymianę uszkodzonego przewodu zasilającego należy powierzyć producentowi lub autoryzowanemu centrum serwisowemu Black & Decker.

Dodatkowe instrukcje bezpieczeństwa dla baterii jednorazowego użytku

Pod żadnym pozorem nie wolno otwierać baterii.
♦ Nie wolno przechowywać w miejscach, w których temperatura może przekroczyć 40°C.
♦ Utylizację akumulatorów należy przeprowadzić zgodnie z instrukcją podaną w rozdziale „Protecting the environment (Ochrona środowiska)”.

POLSKI

Nie palić baterii.

W wyjątkowym wypadku może dojść do wycieku z baterii. Jeśli na baterii zauważysz płyn, postępuj w sposób poniższy: - Starannie zetrzyj płyn za pomocą ściereczki. Unikaj kontaktu ze skórą.

Dodatkowe instrukcje bezpieczeństwa dla laserów

Uważnie przeczytaj cały podręcznik.

Ten produkt nie może być używany przez dzieci poniżej 16 roku życia.

Promieniowanie laserowe.

Nie patrz prosto w wiązkę lasera.

Nie używaj przyrządów optycznych do obserwacji wiązki lasera.

Ten laser jest zgodny z klasą 2 według norm EN60825-1:2007. Nie próbuj wymieniać diody laserowej na inny typ. W przypadku uszkodzenia lasera naprawiać go musi autoryzowany serwis.
♦ Nie używaj lasera w żadnym innym celu poza wytyczaniem linii.
Ekspozycja oka na wiązkę lasera klasy 2 jest uznawana za bezpieczną przez maksymalnie 0,25 sekundy. Odruch powieki powinien zazwyczaj zapewnić odpowiednią ochronę. Przy odległościach powyżej 1m laser jest zgodny z klasą 1 i uznawany za całkowicie bezpieczny.
♦ Nigdy specjalnie nie spogładaj bezpośrednio w wiązkę lasera.
♦ Nie używaj przyrządów optycznych do obserwacji wiązki lasera.
Nie ustawiaj narzędzie tak, aby wiązka lasera mogła napotkać jakąkolwiek osobę na wysokości jej głowy.
♦ Nie pozwól dzieciom na przebywanie w pobliżu lasera.

Wyposażenie

1. Przycisk blokady wyłącznika
2. Wyłącznik
3. Pokrywa przedziału brzeszczotów
4. Dźwignia blokady płytki stopki
5. Wylot wyciągu pyłu

6. Końcówka wyciągu pyłu

7. Płyta stopki

8. Tarcza Auto Select™
9. Wałek podpory brzeszczotu
10. Ręczny zacisk brzeszczotu

Funkcje dodatkowe (Rys. A)

Funkcje dodatkowe zależą od zakupionego produktu. Funkcje dodatkowe powiązane z numerem katalogowym pokazano na rys. A.

Montaż

Uwaga! Przed przystąpieniem do poniższych operacji upewnij się, że narzędzie jest wyłączone i odłączone od sieci i że brzeszczot się zatrzymał. Używane ostrza mogą być gorące.

Zakładanie brzeszczotu (Rys. B)

♦ Przytrzymaj brzeszczot (11) zgodnie z ilustracją, zębami skierowanymi do przodu.
♦ Naciśnij do dołu i przytrzymaj zacisk brzeszczotu (10).
♦ Wsuń trzpień brzeszczotu do uchwytu ostrza (12) do oporu.
♦ Zwolnij zacisk brzeszczotu (10).

Magazynek brzeszczotów (Rys. C)

Brzeszczoty (11) mogą być przechowywane w przedziale magazynka umieszczonym z boku narzędzia.

♦ Otwórz pokrywę (3) przedziału magazynka brzeszczotów, trzymając zatrzask u góry pokrywy (3) i ciągnąc go na zewnątrz.
Brzeszczoty są utrzymywane w przedziale przez pasek magnetyczny. Aby wyjąć brzeszczot, naciśnij jeden koniec brzeszczotu, aby unieść drugi koniec i wyjąć go.
♦ Zamknij pokrywę (3) magazynka brzeszczotów i upewnij się, że został zatrzaśnięty.

Uwaga! Przed przystąpieniem do obsługi narzędzia dokładnie zamknij drzwiczki przedziału.

Podłączanie odkurzacza do narzędzia (Rys. D)

Do podłączenia odkurzacza do odciągu pyłu konieczna jest końcówka połączeniowa. Końcówka odciągu pyłu (6) jest dostępna u lokalnego sprzedawcy Black & Decker.

♦ Wciśnij końcówkę (6) do wylotu odciągu pyłu (5).
Podłącz wąż odkurzacza do końcówki (6).

Pozostałe zagrożenia

W czasie pracy elektronarzędziem mogą powstać zagrożenia, które nie zostały uwzględnione w załączonej instrukcji dotyczącej bezpiecznego

użytkowania. Zagrożenia te mogą wynikać z niewłaściwego użytkowania, zbyt intensywnej eksploatacji lub tp.

Nawet w przypadku przestrzegania zasad bezpiecznej pracy i stosowania środków ochronnych, nie jest możliwe uniknięcie pewnych zagrożeń. Należą do nich:

Zranienia wynikające z dotknięcia wirujących / ruchomych elementów.
♦ Zranienia w czasie wymiany części, ostrzy lub akcesoriów.
Zranienia związane ze zbyt długotrwałym używaniem narzędzia. Pracując przez dłuższy czas, należy robić regularne przerwy.
♦ Uszkodzenie słuchu.
Zagrożenie dla zdrowia spowodowane wdychaniem pyłu wytwarzanego podczas użytkowania urządzenia (np.: podczas pracy w drewnie, szczególnie dębowym, bukowym oraz MDF).

Eksploatacja

Regulacja płytki stopki dla cięć ukośnych (Rys. E i F)

Uwaga! Nie używaj urządzenia z poluzowaną lub zdjęta płytka stopki.

Płytka stopki (7) może być ustawiona do lewego lub prawego cięcia pod kątem 45°.

♦ Pociągnij dźwignię blokady płytki stopki (4) na zewnątrz, aby odblokować płytkę stopki (7) z pozycji 0 stopni (Rys. E).
♦ Pociągnij płytkę stopki (7) do przodu, aby ustawić odpowiedni skos 15°, 30° i 45°, zgodnie ze wskazaniem w okienku kąta skosu.
♦ Popchnij dźwignię blokady płytki stopki (4) z powrotem w kierunku piły, aby zablokować płytkę stopki (7).

Aby ponownie ustawić płytkę stopki (7) do cięć prostych:

♦ Popchnij dźwignięblokady płytki stopki (4) na zewnątrz, aby odblokować płytkę stopki (7).
♦ Ustaw płytkę stopki (7) pod kątem 0° i popchnij płytkę stopki do tyłu.
♦ Popchnij dźwignię blokady płytki stopki (4) z powrotem w kierunku piły, aby zablokować płytkę stopki (7).

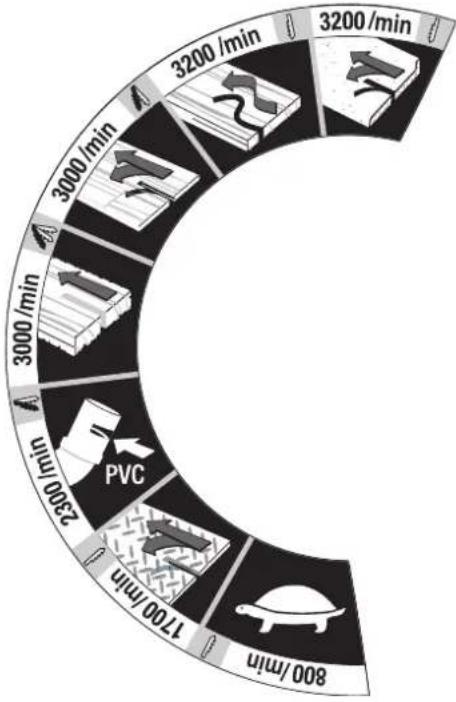

Jak używać tarczy Auto Select™ (Rys. G)

To narzędzie wyposażono w unikalną tarczę Auto Select™ Dial (8) umożliwiającą wybór szybkości wahadłowego ruchu brzeszczotu w różnych zastosowaniach. Aby wybrać optymalną prędkość i ruch wahadłowy brzeszczotu dla danego typu materiału, obróć tarcze (8) zgodnie ze wskazaniami poniższej tabeli:

	Ikona Zastosowanie Prędkość/wahadło			Typ brzeszczotu
		Powierzchnie i blaty kuchenne, płyty laminowane	Duża prędkość, bez wahadła	Drewno ogólnie
		Wycinanie kształtów, drewno twarde, dekarstwo, podłogi	Duża prędkość, bez wahadła	Drewno do wycinania kształtów Drewno ogólnie
		Sklejka i panele drewniane	Duża prędkość, średnie wahadło	Drewno ogólnie
		Drewno ogólnie, drewno miękkie, szybkie przecinanie	Duża prędkość, maksymalne wahadło	Drewno ogólnie
		Tworzywa, Perspex, PCV	Średnia prędkość, średnie wahadło	Zastosowania ogólne
		Blacha, blacha ocynowana, płytki ceramiczne, płyta z włókna szklanego	Mała prędkość, bez wahadła	Brzeszczot do metalu, ceramiki lub włókna szklanego
	[ЭКСТ]	Mała prędkość, precyzyjny start	Mała prędkość, bez wahadła	Wybierz odpowiednie ostrze dla danego zastosowania

Włączanie i wyłączanie

♦ Aby włączyć urządzenie, należy nacisnąć włącznik (2).
♦ Aby wyłączyć urządzenie, należy zwolnić włącznik (2).
Praca ciągła możliwa jest po wciśnięciu przycisku blokady wyłącznika (1) i zwolnieniu wyłącznika (2).
♦ Aby wyłączyć narzędzie pracujące w trybie ciągłym, należy powtórnie nacisnąć wyłącznik (2) i zwolnić go.

Piłowanie

Podczas cięcia mocno trzymaj narządzie oburącz. Płytka stopki (7) powinna być mocno przyciśnięta do ciętego materiału. Pomoże to zapobiec zeskoczeniu piły, zmniejszy drgania i zminimalizuje uszkodzenia brzeszczotów.

♦ Przed rozpoczęciem cięcia pozwól pile popracować chwilę bez obciążenia.
♦ Zastosuj tylko delikatny nacisk na narzędzie podczas cięcia.

Obsługa lasera (Rys. H - K) (Tylko urządzenia ,L')

Instalacja baterii (Rys. H)

Odlącz moduł lasera (14) od wyrzynarki, odkręcając śrubę (13) i ciągnąc moduł lasera do przodu. Włóż dwie nowe baterie alkaliczne AAA 1,5, upewniając się, że bieguny (+) i (-) są ustawione prawidłowo. Ponownie założ moduł lasera (14).

Regulacja ustawienia lasera (Rys. I)

Uwaga: Laser służy jako pomoc przy cięciu i nie gwarantuje jego precyzji.

Uwaga! Nie reguluj lasera, gdy wyrzynarka jest podłączona do prądu.

Użyj śruby regulacji lasera (15), aby w razie konieczności ustawić linię lasera zgodnie z brzeszczotem.

Widoczność (moc) lasera zostanie zmniejszona, jeśli wyrzynarka się przegrzeje. Laser może być niewidoczny, jeśli piła przez długi czas pracowała pod dużym obciążeniem. Widoczność lasera stopniowo powróci do normalnego stanu, gdy narzędzie będzie stygło, nawet odłączone od prądu.

Uwaga! Nie pozostawiaj przegrzanego lasera włączonego. Upewnij się, że przełącznik ustawiono na pozycję OFF (WYŁ.) i wyjmij baterie, aby usunąć źródło zasilania lasera.

Używanie lasera (Rys. J i K).

Laser wyświetla linię cięcia (18) na powierzchni obrabianego elementu.

♦ Aby włączyć laser, należy nacisnąć włącznik (16).
♦ Aby wyłączyć laser, należy nacisnąć włącznik (16) ponownie.

Patrząc dokładnie sponad wyrzynarki możesz dokładnie podążać za linią cięcia (17). Jeśli widoczność zostanie z jakiegoś powodu ograniczona, laser może służyć jako alternatywny wskaźnik cięcia.

◆ Użyj ołówka, aby zaznaczyć linię cięcia (17).
♦ Ustaw wyrzynarkę nad linią (17).
◆ W łącz laser.

Obsługa oświetlenia roboczego (Rys. L i M) (tylko urządzenia, W')

Urządzenia oznaczone literą, W“ przy numerze katalogowym wyposażone są w światło diodowe (19), które oświetła obszar wokół brzeszczotu.

♦ Aby wyłączyć światło, przesuń przełącznik (20) na pozycję włączoną (I).
♦ Aby wyłączyć światło, przesuń przełącznik (20) na pozycję wyłączoną (0).

Wskazówki praktyczne

Piłowanie laminatów

Podczas cięcia laminatów może nastąpić odłupywanie i uszkodzenie powierzchni zewnętrznej. Najbardziej powszechne brzeszczoty tną podczas ruchu do góry, dlatego też, jeśli płytka stopki jest oparta o powierzchnię zewnętrzną, użyj brzeszczotu, który tnie do dołu lub:

◆ Użyj brzeszczotu z małymi zębami.
◆ Piłuj na tylnej powierzchni elementu.
♦ Aby zminimalizować odlupywanie, zaciśnij niepotrzebne klocki z drewna lub płyty po obu stronach obrabianego elementu i przetnij wszystkie warstwy.

Ciecie metalu

Pamiętaj, że cięcie metalu trwa znacznie dłużej, niż cięcie drewna.

◆ Użyj brzeszczotu odpowiedniego do cięcia metalu.
Podczas cięcia cienkiej blachy dociśnij niepotrzebny kawałek drewna do tylnej powierzchni i przeciąć obie warstwy.
♦ Nanieś warstwę oleju wzdłuż zamierzonej linii cięcia.

Konserwacja

Narzędzia Black & Decker zostały zaprojektowane tak, aby zapewnić długoletnią, prawie bezobsługową, pracę urządzenia. Aby długo cieszyć się właściwą pracą urządzenia, należy odpowiednio z nim postępować i regularnie je czyścić.

♦ Okresowo czyść otwory wentylacyjne narzędzia za pomocą miękkiej szczoteczki lub suchej ściereczki.
♦ Regularnie czyść obudowę silnika wilgotną ściereczką. Nie używaj ściernych lub rozpuszczających środków czyszczących. Nie pozwól, aby do środka narzędzia dostała się ciecz i nigdy nie zanurzaj żadnej części narzędzia w cieczy.

Ochrona środowiska

Selektywna zbiórka odpadów. Opisywanego produktu nie wolno utylizować razem ze zwykłymi śmieciami z gospodarstw domowych.

POLSKI

Gdy okaże się, że konieczna jest wymiana posiadanego narzędzia Black & Decker lub nie będzie się go więcej używać, nie należy wyrzucać go razem ze śmieciami z gospodarstwa domowego. Należy przekazać produkt do punktu selektywnej zbiórki odpadów.

Selektywna zbiórka zużytych produktów i opakowań pozwala na powtórne wykorzystanie użytych materiałów. Powtórne użycie materiałów pomaga chronić środowisko naturalne przed zanieczyszczeniem i zmniejsza zapotrzebowanie na surowce.

Lokalne prawodawstwo może zapewniać możliwość selektywnej zbiórki zużytych sprzętów elektrycznych, poprzez pozostawienie ich w punktach na miejskich wysypiskach śmieci lub u sprzedawcy, przy zakupie nowego sprzętu.

Black & Decker zapewnia możliwość zbiórki i recyklingu swoich produktów po zakończeniu okresu eksploatacji. Aby skorzystać z tej możliwości, prosimy zwrócić się do jednego z Autoryzowanych Przedstawicieli Serwisowych, który odbierze je od Państwa w naszym imieniu.

Adres najbliższego autoryzowanego przedstawiciela serwisowego otrzymają Państwo kontaktując się z miejscowym biurem Black & Decker, którego adres podany jest w niniejszej instrukcji obsługi. Lista autoryzowanych przedstawicieli serwisowych oraz informacje na temat naszego serwisu posprzedażnego dostępne są również na stronie internetowej: www.2helpU.com.

Akumulatory

Po zakończeniu okresu eksploatacji należy je zutylizować w sposób bezpieczny dla środowiska naturalnego:

♦ Nie wolno dopuszczać do zwarcia biegunów akumulatora.

♦ Nie wolno wrzucać zużytych akumulatorów do ognia, ponieważ grozi to zranieniem lub wybuchem.

♦ Całkowicie wyczerp baterię i wyjmij ją z narzędzia.

♦ Akumulatory podlegają recyklingowi. Należy umieścić je w opakowaniu zabezpieczającym przed zwarciem biegunów. Zanieś je do Autoryzowanego Serwisu lub miejscowego punktu recyklingu.

Dane techniczne

KS900S	KS900SL	KS950S
TYP 1	TYP 1	TYP 1
Napięcie	Vac	230	230	230
Znamionowy pobór
mocy	W	620	620	650
Prędkość
bez obciążenia	min^-1	800-3200	800-3200	800-3200
Maksymalna głębokość cięcia
Drewno		mm	85	85	85
Stal	mm	5	5	5
Aluminium		mm	15	15	15
Waga	kg	2,65	2,65	2,65
(z laserem)	kg	2,95	2,95	2,95

Poziom ciśnienia akustycznego zgodnie z EN 60745:

L_pA (ciśnienie akustyczne) 87 dB(A), niepewność (K) 3 dB(A), L_WA (moc akustyczna) 98 dB(A), niepewność (K) 3 dB(A)

Sumaryczna wielkość drgań (suma wektorów trzech osi) zgodnie z normą EN 60745:

Ciecie drewna ( a_h, CW ) 8,5 m/s ^2 , niepewność (K) 1,5 m/s ^2 , Cięcie blachy metalowej ( a_h, CM ) 7,3 m/s ^2 , niepewność (K) 1,5 m/s ^2

Deklaracja zgodności UE

DYREKTYWA MASZYNOWA

Firma Black & Decker oświadcza, że opisywane produkty spełniają wymagania norm: 2006/42/EC, EN60745-1, EN60745-2-11

Aby otrzymać więcej informacji, należy skontaktować się z firmą Black & Decker pod adresem podanym poniżej lub na końcu instrukcji.

Osoba niżej podpisana odpowiedzialna jest za zestawienie informacji technicznych i złożenie deklaracji zgodności w imieniu firmy Black & Decker.

Kevin Hewitt

Gwarantujemy sprawne działanie produktu, zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi. Niniejszą gwarancją nie jest objęte wyposażenie takie, jak: szczotki, tarcze pilarskie, tarcze ścierne, wiertła i inne akcesoria, jeżeli nie została do nich dołączona oddzielna karta gwarancyjna oraz elementy podlegające naturalnemu zużyciu.

1. Niniejszą gwarancją objęte są usterki produktu spowodowane wadami produkcyjnymi i wadami materiałowymi.
2. Niniejsza gwarancja jest ważna po przedstawieniu przez Klienta w Centralnym Serwisie Gwarancyjnym reklamowanego produktu oraz łącznie:
   a) poprawnie wypełnionej karty gwarancyjnej;
   b) ważnego paragonu zakupu z datą sprzedaży taką, jak w karcie gwarancyjnej lub kopii faktury.

3. Gwarancja obejmuje bezpłatną naprawę urządzenia (wraz z bezpłatną wymianą uszkodzonych części) w okresie 24 miesięcy od daty zakupu.

4. Produkt reklamowany musi być:

a) dostarczony bezpośrednio do Centralnego Serwisu Gwarancyjnego wraz z poprawnie wypełnioną Kartą Gwarancyjną i ważnym paragonem zakupu (lub kopia faktury) oraz szczegółowym opisem uszkodzenia, lub

b) przesłany do Centralnego Serwisu Gwarancyjnego za pośrednictwem punktu sprzedaży wraz z dokumentami wymienionymi powyżej.

1. Koszty wysyłki do Centralnego Serwisu Gwarancyjnego ponosi Black & Decker. Wszelkie koszty związane z zapewnieniem bezpiecznego opakowania, ubezpieczeniem i innym ryzykiem ponosi Klient. W przypadku odrzucenia roszczenia gwarancyjnego, produkt jest odsyłany do miejsca nadania na koszt adresata.

2. Usterki ujawnione w okresie gwarancji będą usunięte przez Centralny Serwis Gwarancyjny w terminie:

a) 14 dni roboczych od daty przyjęcia produktu przez Centralny Serwis Gwarancyjny;

b) termin usunięcia wady (punkt 6 a) może być wydłużony o czas niezbędny do importu niezbędnych części zamiennych;

1. Klient otrzyma nowy sprzęt, jeżeli:

a) Centralny Serwis Gwarancyjny stwierdzi na piśmie, że usunięcie wady jest niemożliwe;

b) produkt nie podlega naprawie, tylko wymianie bez dokonywania naprawy.

1. O ile taki sam produkt jest nieosiągalny, może być wydany nowy produkt o niegorszych parametrach.

2. Decyzja Centralnego Serwisu Gwarancyjnego odnośnie zasadności zgłaszanych usterek jest decyzją ostateczną.

3. Gwarancją nie są objęte:

a) wadliwe działanie lub uszkodzenia spowodowane niewłaściwym użytkowaniem lub używaniem produktu niezgodnie z przeznaczeniem, instrukcją obsługi lub przepisami bezpieczeństwa. W szczególności profesjonalne użytkowanie amatorskich narzędzi Black & Decker powoduje utratę gwarancji;

b) wadliwe działanie lub uszkodzenia spowodowane przeciążaniem narzędzia, które prowadzi do uszkodzeń silnika, przekładni lub innych elementów a także stosowaniem osprzętu innego niż zalecany przez Black & Decker;

c) mechaniczne uszkodzenia produktu i wywołane nimi wady;

d) wadliwe działanie lub uszkodzenia na skutek działania pożaru, powodzi, czy też innych klęsk żywiołowych, nieprzewidzianych wypadków, korozji, normalnego zużycia w eksploatacji czy też innych czynników zewnętrznych;

e) produkty, w których naruszone zostały plomby gwarancyjne lub, które były naprawiane poza Centralnym Serwisem Gwarancyjnym lub były przerabiane w jakikolwiek sposób;

f) osprzęt eksploatacyjny dołączony do urządzenia, taki jak: wiertła, tarcze pilarskie, tarcze szlifierskie, końcówki wkręcające, noże strugarskie, brzeszczoty, papier ścierny, paski napędowe i inne elementy ulegające naturalnemu zużyciu.

1. Centralny Serwis Gwarancyjny, firmy handlowe, które sprzedaży produkt, nie udzielają upoważnień ani gwarancji innych niż określone w karcie gwarancyjnej. W szczególności nie obejmują prawa klienta do domagania się zwrotu utraconych zysków w związku z uszkodzeniem produktu.

2. Gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową.

Centralny Serwis Gwarancyjny ERPATECH ul. Obozowa 61, 01-418 Warszawa

tel.: [phone], fax: [phone]

SLOVENČINA

Použitie výrobku

Laser premieta čiaru rezu (18) na povrch obrobku.

♦ Ak chcete laser zapnút', stlačte tlačidlo (16).
♦ Ak chcete laser vypnút', stlačte znovu tlačidlo (16).
