KULLANIM KILAVUZU Charger S Type Piranha

Bu kullanma kılavuzu Charger S Type model Oto Radyo Medya oynatıcı için geçerlidir.

DİKKAT: Bu kullanma kılavuzu sadece web sitesi için hazırlanmış olup, ürün içerisindeki kılavuz ile farklılıklar gösterebilir.

© 2011 Piranha. Tüm hakları saklıdır. Piranha logosu Piranha'ya aittir. Diğer tüm logo ve markalar sahiplerine aittir. Yazım ve baskı hatalarından Piranha sorumlu değildir. © 2011 Piranha. All rights reserved. Piranha logo is owned by Piranha and registered. All other trademarks and signs are property of their owners. Piranha is not responsible for printing and composing mistakes.

Önsöz

Değerli Piranha™ Dostu,

Öncelikle ürünüümüzü tercih ettiğiniz için teşekkür eder, iyi günlerde kullanmanızı dileriz.

Cihazınızı kullanmadan önce, sizin için özenle hazırladığımız bu kılavuzu dikkatlice okuyunuz.

Kılavuzdaki bilgilere ileride de ihtiyacınız olabileceğinden lütfen kılavuzu saklayınız.

Bu kılavuz üründen maksimum performansı elde etmeniz için hazırlanmıştır. Yazılım güncelle- meleri ve diğer ürünlerimiz için bize http://www.piranha.com.tr adresinden ulaşabilirsiniz.

İyi eğlenceler dileğiyle...

Piranha™ Takımı

İçindekiler

İçindekiler

• Teknik Destek ve Çağrı Merkezi 3
• Kullanıma Dair Uyarılar/ Sağlığınız İçin Bazı Uyarılar 4
• Taşıma ve Nakliyede Dikkat Edilecek Hususlar 5
  • Tuş Fonksiyon Şeması 6
  • Ana Fonksiyonlar 8
• Çalıştırma 9
  • Arızalar & Çözümler 14
• Teknik Özellikler 15
  • Uzaktan Kumanda 16
  • Sık Sorulan Sorular 18

Teknik Destek ve Çağrı Merkezi

Değerli Müşterimiz,

Her türlü soru, sikayet, görüş ve önerileriniz için [e-mail] mail adresinden veya 0212 599 0088 numarati Müşteri Hizmetlerimizden bize ulaşabilirsiniz.

Ürününüze ait sık sorulan sorulara, güncel haldeki yazılım ve kullanma kılavuzunun dijital kopyasına

http://destek.piranha.com.tr adresinden ulaşabilirsiniz.

Merkez Teknik Servis:

Piranha Bilişim Teknolojileri ve Pazarlama San. Tic. Ltd. Şti.

E-5 Yanyol, Türe Sk. No:2 34290 Beşyol - Florya / İstanbul

Tel: [phone] Pbx Faks: 0212 580 05 15

En güncel haldeki servis istasyonlarımızın listesine

www.piranha.com.tr/servislistesi adresinden veya 0212 599 0088 numaralı Müşteri Hizmetlerimizden ulaşabilirsiniz.

Teknik servisimize göndereceğiniz arızalı ürünlerin için; lütfen sitemiz üzerinden indirip, doldurduğunuz

"Piranha Arıza Bildirim" formunu ve ayrıca faturanızın fotokopsini de ürün beraberinde göndermeyi unut-mayınız.

Kullanıma Dair Uyarılar

• Cihazınızı ısıtma aygıtlarına yakın yerde tutmayınız.
• Cihazınızı nemli ve ıslak ortamlarda bulundurmayınız ve kullanmayınız.
• Cihazınız, +45 ve -10 dereceleri arasında ideal performansında çalışmaktadır. Daha yüksek veya düşük sıcaklıklarda kullanmayınız.
• Cihazınızı güneş ışığını doğrudan alan yerlerde bulundurmayınız.

Sağlığınız İçin Bazı Uyarılar

• Dışarı kulakıkla ses veren bir cihaza sahipseniz; sürekli ve yüksek seste kulanıma bağlı geçiçi işitme kayıplarına maruz kalabilirsiniz.
• Cihazınız veya aksesuarlarını sıvı dolu kapların yakına koymayınız. Kısa devreye sebep olup elektrik çarpılmasına maruz kalabilirsiniz.
• Pilli bir cihaza veya aksesuara sahipseniz; pilleri ateşe atmayınız. Aksi takdirde pil yanıp, patl aya neden olabilir.

Taşıma ve Nakliyede Dikkat Edilecek Hususlar

• Cihazınızı satın almış olduğunuz yerden hasarsız ve eksiksiz bir biçimde teslim aldığından emin olunuz. Aksesuar eksikliği veya cihazın hatalı depolama koşullarından dolayı kırık gibi çıkması durumlardan satıcıyı mağaza içinde anına bildiriniz. Gerekirse ürünü teslim almayınız. Ürünü teslim almanız durumunda yasal herhangi bir hak iddia etmeniz mümkün değildir.
• Cihazınızı taşıma veya nakliye esnasında herhangi bir darbeye maruz bırakmayacak gerekli önlemleri alınız.
• Cihazınızı kargo veya posta yoluya herhangi bir yere gönderirken mutlaka "sağlam bir koli içine" hasar görmeyecek şekilde ambalajlamasını yapınız.

Ürününüzün orjinal ambalajını satın alma tarihinden itibaren asgari 30 gün saklayınız.

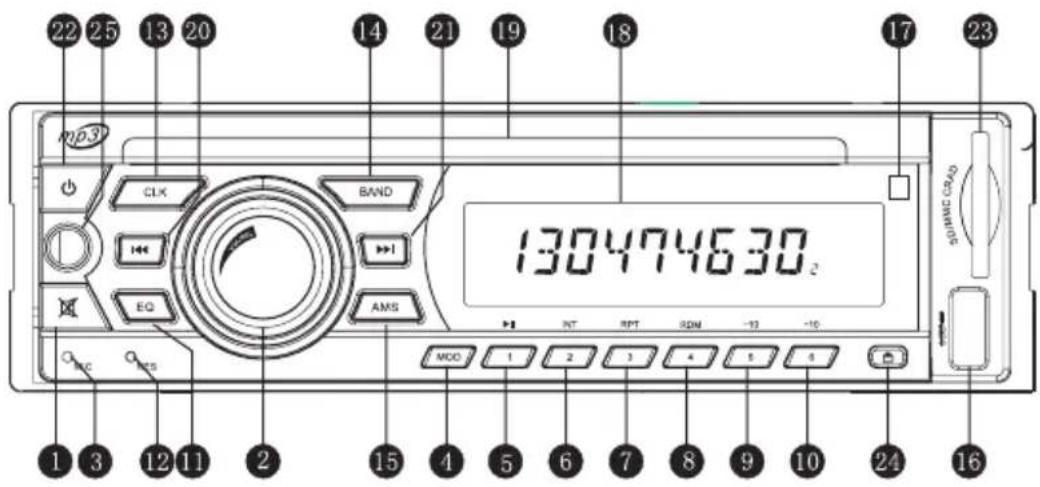

Tuş Fonksiyon Şeması

Tuş Fonksiyon Şeması

Tuş Fonksiyon Şeması

1	"SESSİZ" tuşu: cihaz sesini kapatır.
2	"VOL/SEL" tuşu: Ses düzeyini Ayarlar/ Çoklu fonksiyonel ayarlama
3	"MİC" girişi: Mikrofon (cihazın Bluetooth özelliği yoksa kullanılamaz).
4	"MOD" tuşu: Mod değiştirir/ Aramayı iptal eder.
5	"1/▶II" tuşu: Ön ayarlı İstasyon/ Duraklatma/ Durdurma
6	"2/INT" tuşu: Ön ayarlı İstasyon/ Şarkı adı görüntüleme
7	"3/RPT" tuşu: Ön ayarlı İstasyon/ Tekrar çalma
8	"4/RDN" tuşu: Ön ayarlı İstasyon/ Rastgele çalma
9	"5/+10" tuşu: Ön ayarlı İstasyon/ Sonraki on şarkıyı çalma
10	"5/-10" tuşu: Ön ayarlı İstasyon/ Önceki on şarkıyı çalma
11	"EQ" tuşu: Efekt seçimi
12	"RES" tuşu: Sıfırlama
13	"CLK" tuşu: Saat
14	"BAND" tuşu: Bant Değiştirme/ Telefon bağlantısı
15	"AMS" tuşu: Hafızaya kayıtlı istasyon
16	USB girişi
17	Uzaktan kumanda alıcısı
18	LCD ekran
19
20	◀◀ tuşu: Önceki/ Otomatik yukarı doğru tarama
21	▶▶ tuşu: İleriye / Otomatik aşağı doğru tarama
22	"GÜÇ" tuşu: Güç
23	SD kart yuvası
24	AUX girişi

Ana Fonksiyonlar

1. Ana Fonksiyonlar

• 1.1 SD/ MMC/ USB Yürütme fonksiyonu
• 1.2 FM Elektronik ayarlama sistemi
• FM (Ürüne göre opsiyoneldir)
• 1.3 Ön ayarlı istasyonu hafızaya kaydetme
- Bu Cihazın FM fonksiyonları varsa, toplam 30 ön ayarlı istasyonu hafızasına alabilir (FM:18);
- Eğer sadece FM fonksiyonu varsa, 18 ön ayarlı radyo istasyonu hafızaya kaydedilebilir.
• 1.4 Aux Girişi
• 1.5 Giriş Voltajı 12v/24V
• 1.6 Güncel Saat Gösterme
• 1.7 Uzaktan Kumanda
• 1.8 Geniş LCD Ekran
• 1.9 4 X 70W Ses Çıkışı

Çalıştırma

2. Çalıştırma

2.1 Temel Çalıştırma

2.1.1 Güç Açık/ Kapalı

Cihaz ilk kullanıldığında FM pozisyonu varsayılan ayar olarak kabul edilecektir; sonraki kullanımda AC kapalı olmadıkça otomatik olarak hafızada kayıtlı pozisyona girecektir (USB/MMC, FM pozisyonu).

(1) Gücü Açma: "Güç" tuşuna basılı tutunuz.
(2) Gücü Kapama: çalma pozisyonunda iken "Güç" tuşuna basılı tutunuz.

2.1.2 Ses Kontrolü

Güç açıldığında hafızada kayıtlı ses seviyesinde olacaktır. Ses seviyesi ayarlanırken, ekranda "VOL" ibaresi ve ses seviyesi işareti görüntülenecektir. Geçerli konumdan çıkmak için herhangi bir tuşa basınız.

1. Ses seviyesini yükseltmek için, ses düğmesini saat yönünde döndürünüz. Ses seviyesi 39'a kadar yükseltilebilir.
2. Ses seviyesini azaltmak için, ses düğmesini saat yönünün tersine döndürünüz. Ses seviyesi "sifir" değerine kadar azaltılabilir.
3. Sessiz: Yürütme modunda (USB, SD/MMC, AUX & FM), "SESSİZ" tuşuna basıldığında ekrana "MUTE" (sessiz) ibaresi gelecektir: aynı tuşa tekrar basıldığında cihaz önceki pozisyona geri dönecek ve "MUTE" (sessiz) ibaresi ekrandan kaybolacaktır.
4. BAS, TİZ, DENGE ayarlaması: -BAS-TRE-BAL-FAD- sırasıyla ayarlama yapmak için "VOL" düğmesine basınız.

Çalıştırma

1. BAS, ekranda "BASS" ibaresi görününceye kadar "VOL" tuşuna basınız. Bas seviyesini artırmak için "VOL" düğmesini saat yönünde çeviriniz, azaltmak için ise aynı düğmeyi saat yönünün tersine çeviriniz. "BAS" seviyesi "-7 ila 7" arasında ayarlanabilir.

2. Tiz: Tiz seviyesini artırmak için "VOL" düğmesini saat yönünde çeviriniz, azaltmak için ise aynı düğmeyi saat yönünün tersine çeviriniz. "TİZ" seviyesi "-7 ila 7" arasında ayarlanabilir.

3. Sol/ Sağ Dengesi: ekranda "BAL" ibaresi görününceye kadar "VOL" düğmesine basınız, BAL (Ses Dengesi) dengesi için "VOL" düğmesini saat yönünde veya saat yönünün tersine çeviriniz. "BAL" seviyesi "-15 ila 15" arasında ayarlanabilir.

4. İleri/ Geri Dengesi: ekranda "FAD" ibaresi görününceye kadar "VOL" düğmesine basınız. FAD (ses yankısı) dengesi için "VOL" düğmesini saat yönünde veya saat yönünün tersine çeviriniz. "FAD" seviyesi "-15 ila 15" arasında ayarlanabilir.

5. Yüksek Ses Ayarı: Ekranda "LOUD OFF" (Yüksek Ses Kapalı) ibaresi görününceye kadar ses düğmesine basınız; ekranda "LOUD ON" (Yüksek Ses Açık) ibaresi görününceye kadar ses düğmesini çeviriniz.

2.1.3 Yürüt/ Duraklat

1. Duraklatmak için "1" tuşuna basınız ve yürütme işlemine devam etmek için "PAUSE" (Duraklat) tuşuna basınız.

2. Yürütmek için "1" tuşuna basınız. Yürütme işlemine geri dönüldüğünde ekrandaki "PAUSE" ibaresi kaybolacaktır.

2.1.4 Zaman Ayarları & Görüntüleme

Zaman ve saat ayarları menüsüne girmek ve güncel zamanı görüntülemek için "VOL" düğmesine basınız. Saat görüntüleme moduna girmek için "VOL" düğmesine 2 saniyenin üzerinde bir süre basılı tutunuz.

Çalıştırma

SAAT Ayarları; Ekranda "HOUR" (saat) ibaresi yanıp sönmeye başladığında, saat değerini büyütmek veya küçültmek için "VOL" düğmesini saat yönünde veya saat yönünün tersine çeviriniz. Sonra tekrar "VOL" düğmesine basınız ekranda "MIN" (dakika) ibaresi yanıp sönecektir, dakika değerini büyütmek veya küçültmek için "VOL" düğmesini saat yönünde veya saat yönünün tersine çeviriniz. Ayarların tamamlanmasından sonra, 10 saniye kadar bekleyiniz. Cihaz yapılan ayarları kaydedecek ve geçerli moddan çıkacaktır.

2.1.5 Mod Değiştirme

1. Hem USB hem de SD/ MMC kullanılabilir olduğunda, yürütme modunu "USB-SD-AUXIN-RADYO" sırasıyla değiştirmek için "MOD" tuşuna basınız. Ekrana ilgili yürütme modunu işaret eden ibare gelecektir.
2. İlgili modu yürütmek için USB, SD/ MMC kartını takınız.
3. USB, SD/MMC kartını çıkarttığınızda cihaz FM yürütme moduna dönecektir.

2.2 FM Radyo Kanalı Alma

Maksimum 18 FM istasyonu (FM1, FM2 ve FM3 için ayrı ayrı 6 istasyon) ayarlanabilir.

1. Band değiştirme: radyo modunda iken, FM1 - FM2 - FM3 - sırasıyla band değiştirmek için "BAND" tuşuna basınız. Her band değişikliğinde ilgili ibare (FM1 - FM2 - FM3) ekranda görünecektir.
2. Otomatik Arama: radyo modunda, en düşük frekanstan başlayarak istasyon araması yapmak için "AMS" tuşuna basınız. Bulunan frekanslar hafıza dolana kadar veya en yüksek frekansa ulaşılana kadar otomatik olarak kaydedilecek ve cihaz ilk kaydedilen istasyon yayınını vermeye başlayacaktır. Arama işlemi sırasında ekranda "SCAN" (Ara) ibaresi görüntülenecektir. Bu moddan çıkmak için herhangi bir tuşa basınız.
3. Manüel Arama: Radyo modunda, istediğiniz radyo istasyonu frekansını ayarlamak için veya tuşuna basınız.

Çalıştırma

Not: Radyo modunda manüel hızlı arama yapmak için veya tuşuna basılı tutunuz. Bir istasyon bulunduğunda cihaz arama işlemini durduracak ve geçerli istasyon yayınını vermeye başlayacaktır. Bu moddan çıkmak için ("SESSİZ" tuşu hariç) herhangi bir tuşa basınız, cihaz geçerli radyo frekansında kalacaktır.

1. Ön Ayarlı İstasyon Seçimi: Band seçimi yapmak için "BAND" tuşuna basınız, önceden ayarlanmış istasyonlardan birini seçmek için "1 - 6" arasındaki sayılardan birine basınız.

2. RDS [Radyo Bilgi Sistemi] (opsiyonel): "AF" tuşuna basılı tutunuz, ekrandaki "AF" ibaresi kaybolacaktır. Artık radyo istasyonlarını normal olarak arayabilirsiniz. RDS destekli radyo istasyonlarını aramak için "AF", "TA", "PTY" fonksiyonlarını kullanabilirsiniz. "AF" fonksiyonu (Alternatif Frekans Listesi) için "AF" tuşuna basılı tutunuz ekranda "AF" ibaresi yanıp sönecektir; "PTY" fonksiyonu (Program Tipi) için "PTY" tuşuna basılı tutunuz ekranda "PTY" ibaresi yanıp sönecektir; "TA" fonksiyonu (Trafik Duyurusu Kimliği) için "TA" tuşuna basılı tutunuz ekranda "TA" ibaresi yanıp sönecektir.

2.3 MP3/ WMA Fonksiyonu

1. Radyo modunda, USB SD/MMC ve AUXIN yürütme modlarını ayarlamak için "MOD" tuşuna basınız. Farklı yürütme modlarında ekranda "WMA" ibaresi görüntülenecektir. Seçim; Önceki veya sonraki müzik parçasını seçmek için veya tuşuna basınız. Önceki 10 müzik parçası veya sonraki 10 müzik parçası için "5" veya "6" tuşuna basınız.

2. Hızlı Seçim; USB/SD yürütme modunda, hızlı seçim yapmak için veya tuşuna basılı tutunuz.

3. Yürütme Modu; Göz Atma (INT), tekrarlama ve rastgele fonksiyonları mevcuttur. USB veya SD/MMC yürütme modunda, Göz Atma fonksiyonuna girmek için "2" tuşuna; Tekrar Çalma fonksiyonu için "3" tuşuna ve Rastgele Çalma fonksiyonu için "4" tuşuna basınız. Göz Atma

Çalıştırma

modunda, cihaz her bir müzik parçasına 10 saniyede geçecektir. Çıkmak için herhangi bir tuşa basınız ("SESSİZ" tuşu hariç), cihaz geçerli listeyi yürütecektir. Müzik parçalarına göz atılırken ekranda "INT" (göz atma), "RPT" (tekrarlama) ve "RDM" (rastgele) ibareleri görüntülenecektir. Müzik parçaları rastgele sırayla çalınabileceği gibi tek bir parça tekrar tekrar çalınabilir.

1. EQ (Ekolayzır) Fonksiyonu: USB veya SD/MMC yürütme modunda, ses efektlerini POP - KLASİK - ROCK sırasına göre ayarlamak için "EQ" tuşuna basınız. Ekranda her seferinde ilgili ibare görüntülenecektir.

Not: Yürütme listesi SD/ USB Hafızasında 7'inci derece dosyaların altına yerleştirilemez.

2.4 Aux Fonksiyonu

AUX yürütme moduna girmek için "MOD" tuşuna basınız; ekranda "AUX" ibaresi görüntülenecektir. Harici ses cihazını "AUX" yuvasına takınız. AUX modunda, yürütme modunu değiştirmek için "MOD" tuşuna basabileceğiniz gibi yürütme modunu değiştirmek için USB ve SD/ MMC kartlarını cihaza takıp/ çıkartabilirsiniz.

Arızalar & Çözümler

3. Arıza & Çözümler

Cihazda herhangi bir sorun ortaya çıkması durumunda, lütfen kılavuzu dikkatlice okuyunuz ve aşağıdaki tabloya bakınız ya da sorunun veya çözümün bu tabloda bulunmaması halinde en yakın teknik servisimize başvurunuz. Bu sorunun çözümünde sizlere yardımcı olacaktır.

ARIZA	NEDENLER & ÇÖZÜM
GÜÇ KAPALI	1. Voltajın normal çalışıp çalışmadığını kontrol ediniz. Cihaz değişken voltajda çalışmayacaktır.
SES YOK	1. Ses seviyesini kontrol ediniz, kılavuza bakınız.
GÜRÜLTÜ	1. Anten bağlantısını kontrol ediniz.2. Araç radyo istasyonundan çok uzakta olduğu için sinyal alamıyor olabilir.3. Frekans yanlış olabilir; frekansı manüel veya otomatik olarak ayarlayınız.4. Araç dengesiz durumda olabilir.
DÜŞÜK SES SEVİYESİ	1. Hoparlörleri ve kısa devre olup olmadığını kontrol ediniz.2. Ortam sıcaklığı çok yüksek olabilir; ortam sıcaklığının düşmesini bekleyiniz ve tekrar deneyiniz.
USB/MMC/SD MODUKULLANILAMIYOR	2.1 USB/MMC/SD kartlarını tekrar yerleştiriniz.2.2 USB/MMC/SD kartlarını kontrol ediniz, ezilmiş olabilirler.

Teknik Özellikler

4. Teknik Özellikler

4.1 Radyo

STANDART	FM MODU
FREKANS ARALIĞI	87.5HZ - 108HMZ
Anten	Anten bağlantısı
Artık Gürültü Hassasiyeti	16 dB
Sinyal-Gürültü Oranı	60 dB
Stereo Ayırma	39 dB
FREKANS ARALIĞI	87.5HZ - 108HMZ
Anten	Anten bağlantısı
Artık Gürültü Hassasiyeti	16 dB
Sinyal-Gürültü Oranı	60 dB
Stereo Ayırma	26 dB

4.2 Müzik Çalar

Sinyal - Gürültü Oranı: 76 dB (A)

Frekans: 20HZ - 20KHZ,

Uzaktan Kumanda

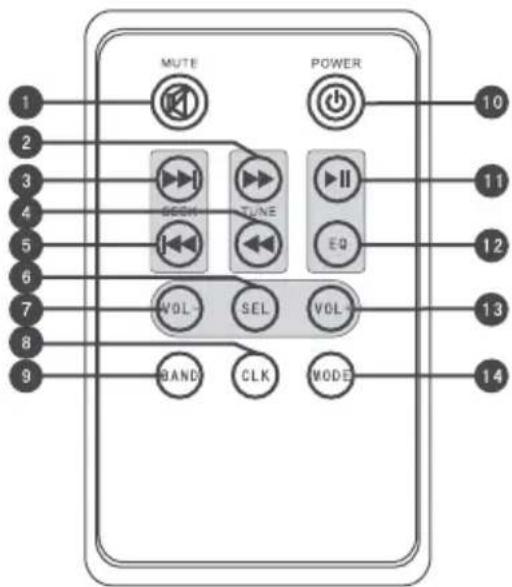

5.1 Uzaktan Kumanda Fonksiyonları

Uzaktan Kumanda

1	MUTE (SESSIZ) AÇIK/KAPALI	10	Güç Açık/Kapalı
2	Öncekine gitmek için basın/hızlı ileri sarmak için basılı tutun	11	Duraklat/Yayın
3	Manüel Arama; Sonraki yürütme/otomatik arama için basılı tutun	12	EQ Seçimi
4	Sonrakine geçmek için basın; hızlı geri sarmak için basılı tutun	13	Ses seviyesini yükseltmek için basın
5	Manüel Arama: Önceki yürütme/otomatik arama için basılı tutun	14	Mod Değiştirme
6	BAS/TİZ/DENGE SEÇİMİ
7	Ses seviyesini azaltma için basın
8	Saatı görüntülemek için basın/saat ayarları için basılı tutun
9	Band seçmek için basın/otomatik arama için basılı tutun

Sık Sorulan Sorular

*Cihazım çalışıyor?

Cihazınızın ön panelini sökünüz, uyarı led lambası yanıp sönmüyorsa "reset" tuşuna basınız. Hala çalışmıyorum araç tesisatınızı kontrol ettiriniz.

KullanımPeriyo

• Cihaza ait (varsa) periyodik bakım ve ayrıca onarımlar yalnızca yetkili teknik servisler aracılığı ile yapılır.
• Cihazına ait kendi kendinize gerçekleştirilbileceğiniz herhangi bir periyodik bakım veya onarım bulunmamaktadır.
• Piranha yetkili servisleri haricinde, cihazın içine yapılacak her türlü müdahalelerde cihazınız garanti dışı olur.

Garanti Süresi ve Kullanım Ömrü

• Bu ürünün garanti süresi 2 (iki) senedir.
• Sanayii Bakanlığı'nca tespit edilen kullanım ömrü 10 (on) senedir.
