KULLANIM KILAVUZU Charger Y Type Piranha

Bu kullanma kılavuzunun geçerli olduğu modeller;

- Charger Y Type

© 2013 Piranha. Tüm hakları sakındır. Piranha logosu Piranha'ya alttır. Diğer tüm logo ve markalar sahip lerine aittir. Yazım ve baskı hatalarından Piranha sorumlu değildir.

Değerli Piranha™ Dostu,

Öncelikle irünümüzü tercih ettiğiniz için teşekkür eder, iyi günlerde kullanmanızı dileriz.

Cihazınızı kullanmadan önce, sızın için özenle hazırladığımız bu kılavuzu dikkatlice okuyunuz. Kılavuzdaki bilgilere İleride de ihtiyacınız olabileceğinden lütfen kılavuzu saklayınız.

Bu kılavuz üründen maksimum performansı elde etmeniz için hazırlanmıştır. Yazılım güncelle-meleri ve diğer ürünlerimiz için bize http://www.piranha.com.tr adresinden ulaşabilirsiniz.

İyi eğlenceler dileğiyle..

Piranha ^™ Takımı

Teknik Destek ve Çağrı Merkezilçinde

İçindekiler

• Teknik Destek ve Çağrı Merkezi 3
• Kullanıma Dair Uyarılar/ Sağlığınız İçin Bazı Uyarılar 4
• Tasima ve Nakliyede Dikkat Edilecek Hususlar 5
  • Ana Özellikler 6
• Panel Tuşları 7
  • Uzaktan Kumanda 10
  • Kablo Diyagramı 15
• Periyodik Bakım ve Onarım/ Garanti Süresi ve Kullamım Ömrü 16
• CE Belge Bilgileri/ Üretici Firma/ İthalatcı Firma 17
  • Notlar 18

Değerli Müşterimiz,

Her türlü soru, şikayet, görüş ve önerileriniz için [e-mail] mail adresinden veya 0212 599 0088 numaralı Müşteri Hizmetlerimizden bize ulaşabilirsiniz.

Ürününüze ait sık sorulan sorulara, güncel haldeki yazılım ve kullanma kılavuzunun dijital kopyasına

http://destek.piranha.com.tr adresinden ulaşabilirsiniz.

Merkez Teknik Servis:

Piranha Bilisim Teknolojileri ve Pazarlama San, Tic. Ltd. Şti.

Gültepe Mh. Türe Sk. No:2 34290 Küçükçekmece/ İstanbul

Tel: [phone] Pbx Faks: 0212 580 05 15

En güncel haldeki servis istasyonlarımızın listesine

www.piranha.com.tr/servislistesi adresinden veya 0212 599 0088 numaralı Müşteri Hizmetlerimizden ulaşabilirsiniz.

Teknik servisimize göndereceğiniz ayrılı ürünlerin için; lütfen sitemiz üzerinden indirip, doldurduğunu "Piranha Arıza Bilcirim" formunu ve ayrıca faturanızın fotokopsini de ürün beraberinde göndermeyi un mayınız.

Taşima ve Nakliyede Dikkat Edilecek Hususlarkulla

• Cihazınızı ısıtma aygıtlarına yakın yerde tutmayınız.
- Cihazınızı nemli ve ıslak ortamlarda bulundurmayınız ve kullanmayınız.
- Cihazımız, +45 ve -10 dereceleri arasında ideal performansında çalışmaktadır. Daha yüksek
veya düşük sıcaklıklarda kullanmayınız.
- Cihazımızı güneş ışığını doğrudan alan yerlerde bulundurmayınız.

• Cihazinizi satın almış olduğunuz yerden hasarsız ve eksiksiz bir biçimde teslim aldığından emin olunuz. Aksesuar eksikliği veya cihazın hatalı depolama koşullarından dolayı kırık gibi çıkması durumlardan satıcıyı mağaza içinde anına bildiriniz. Gerekirse ürünü teslim almayınız. Ürünü teslim almanız durumunda yasal herhangi bir hak iddia etmeniz mümkün değildir.
• Cihazınızı taşıma veya nakliye esnasında herhangı bir darbeye maruz bırakmayacak gereklı önlemler1 alınız.
• Cihazınızı kargo veya posta yoluya herhangı bir yere gönderirken mutlaka "sağlam bir kılı tçine" hasar görmeyecek şekilde ambalajlamasını yapınız.

Sağlığınız İçin Bazı Uyarılar

Ürününüzün orjinal ambalajını satın alma tarihinden itibaren asgari 30 gün saklayınız.

4

5

Panel Tuşları Ana

Ana Özellikler

• USB disk, SD kart oynatabilme.
- Klasör seçme özelliği
• FM radio
- Yayın istasyonları için otomatik hafıza işlevi
• TFT ekran
• AUX girişi
- Saat işlevi (24 saat sistemi)
- Çok işlevli kızılötesi uzaktan kumanda
- Otomatik hafıza işlevi. Güç kesilirse cihaz, Ses, FM bandı vb. son oynatma modu bilgilerini
habırlar.
- USB disk ya da SD kartı takmak ya da çıkarmak için cihazın kapatılması gerekmez.
- Desteklediği formatlar;MP5/ MP4/3GP/ PMP/VOB/FLV/DAT/MPG/AVI/MKV/RMVB/MOV
- Format: ID3 etiketi ile. Destek klasörü seçimi.

Dikkat Edilecek Hususlar

• Güvenlı sürüsünüzü etkliyecek her türlü işlem güvenle park ettikten sonra yapılmalıdır.
• Aşırı düşük ya da yüksek sıcaklıkta, örneğin aracın çalıştırma anındakı sıcaklığı -10 lla 55 °C
  simirları dışındaysa cihazı çalıştırmayın.
• Herhangi bir kısa devre ya da diğer kazaları önlemek için cihazın içine herhangi bir metal
  nesne (vida, bozuk para ya da aletler) düşürmeyin.
• Herhangi bir kısa devreyi önlemek için otomatik antene topraklayıcı bir iletkenle dokun-
  maynn.
• Aracın çalıştırılması sırasındaki ani yüksek voltaj nedeniyle, lütfen cihazı, aracı tam olarak çalıştırdıktan sonra açın ve araç stop edilmeden önce kapatın.
• USB oynatirken lütfen oynaticıyı kıracak bir darbeden kaçının ve oynatmayı durduracaksanız USB'yi çıkarın.

- Herhangi bir USB ya da SD kart takarken, lütfen saç ya da diğer pisliklerin USB ya da SD kart yuvasına girmesini önlevin.

Panel Tuşları Fonksiyonu ve İşletimi

1. GÜÇ (Ü) / MOD: Açmak için bu tuşa kısa basın; Açıktan sonra MODE seçimi (RADIO-USB-SD-AUX IN) için yeniden basın. Cihazı kapamak için bu tuşa uzun basın.
2. CLK: Cihaz oynatirken saat görüntülemek İçin CLK tuşuna kısa basin; uzun basildiğnda saat ayarına girilir. SAAT ayari için bir kez kısa basin, SEL düğmesini sağa/sola çevirerek SAAT'1 ileri ya da geri ayarların. SAAT ayarandiktan sonra, SEL düğmesne kısa basarak DAKIKA ayarına geçin. Ayarlama yöntemi SAAT ile aynıdır. Saat ayarandiktan sonra CLK tuşuna kısa basarak onayların.
3. NEXT (▶▶) : USB/ SD oynatma modunda sonraki şarkı için kısaca basın; Hızlı ileri sarmak için uzun basın. FM modunda yarı otomatik ileri tarama için kısa basın, manuel ileri tarama için uzun basın.
4. PREV (K) : USB/ SD oynatma modunda önceki şarkı için kısaca basın; Hızlı geri sarmak için uzun basın. FM modunda yarı otomatik geri tarama İçin kısa basın, manuel geri tarama için uzun basın.
5. BAND: FM modunda, FM1/ FM2/ FM3 bantlarına geçiş için basın; ön kayıtlı İstasyon için drittal tuslara basın.
6. EQ/ LOUD : CLASSIC/ POP/ ROCK/ EQ / kapah ekolayzir seçimleri için kısa basın.

LOUD Açık/ Kapalı (varsayılan ayar KAPALI'dır) ayarı için uzun basın.

1. AMS: FM modunda, otomatik tarama işlevi için uzun basın. USB/ SD modunda, bu tuşa kısa basın ve ardından klasördeki şarkıları seçmek için dijital tuşlara basın.
2. RPT: USB/ SD modunda "Şarkı Tekrar" ya da Tümü Tekrar modları arasında geçiş yapmak için bu tusa basın. FM modu altında işlevi yoktur.
3. RDM: USB/ SD modunda, rasgele oynatmak için bu tuşa kısa basın. FM modu altında işlevi

Panel TuşlarıPar

yoktur.

1. PLAY/ PAUSE (▶II) : USB/ SD oynatımı sırasında, bu tuşa PAUSE için basın; PLAY için yeniden basın.

2. INT: USB/ SD modunda, INT açıken, tüm mp3 dosyalarını tek tek 10'ar saniye tarar. FM modu altında işlevi yoktur. Varsayılan INT ayarı Kapalıdır. INT Açık/ Kapalı seçimi için bu tuşa kısa basın.

3. DIR + ; USB/ 5D modunda, İler1 yönde klasörlere erişim İçin bu tuşa uzun basın.

4. DIR - : OSB/ SD modunda, geri yonde klasortere erişim için du tuşa uzun basin.

5. SEL (SELECT): SEL düğmeleri ses kontrolü ve menü düğmeleri (+)(-) Bas/ Tiz/ Sağ-Sol Dengesi/ Ön-Arka Dengesi İçindir.

a. Büyük döner SEL düğmesine bastıktan sonra çevirerek aşağıdaki seçimleri yapabilirsiniz: Bas (BAS) → Tız (TRE) → Zag/ Sol (BAL) Ön/Arika (FAD) LOUD Kapal EQ Kapalı → Seal (VOL)

b. Ses Kontrolü: 1. Ses modu varsayılan ses kontrol modunda ayarlandığında, SEL düğmesinin sağa ya da sola çevrerek İstediğiniz ses düzeyntı ayarlayın. 2. Ses modu varsayılan ses kontrol modundan ayarlanmadığında, TFT ekranda "VOL" görünene kadar SEL düğmesine artarda basın, ardından ses düğmesini çevirin. Bu şekilde sesti İstediğiniz gibi ayarlayabilirısınız.

c. Bas Kontrolü: 1. TFT ekranında "BAS" gösterlene kadar SEL düğmesine art arda basın. 2. Ses düğmesini SEL çevirerek bası ayarlayabilirısınız.

d. Tiz Kontrolü: 1. TFT ekranında "TRE" gösterilene kadar SEL düğmesine artarda basın. 2. Ses düğmesini SEL çevtrerek tizi ayarlayabilirısınız.

e. Sol - Sağ Dengesi için BAL Kontrolü:
1. TFT ekramında "Bal" gösterilene kadar SEL düğmesine art arda basin.
2. SEL düğmesını sağa ya da sola çevirerek sol-sağ hoparlör dengestını ayarlayabıtlıtristntz.
f. Ön - Arka Dengesi için FAD Kontrolü:
1. TFT ekranında FAD gösterilene kadar SEL düğmesine art arda basın.
2. SEL düğmesinti sağa ya da sola çevirerek ön - arka hoparlör dengestint ayarlayabilitıristınız.
- EQ açık ya da LOUD açık olduğunda, BALANCE ya da FADER ayarı yapılamaz.

15. Dijital Tuşlar:

1-6: FM modunda, dijital tuşlara 1-6 kısa basarak ön kayıtlı istasyona ulaşabilirsiniz. Uzun basıldığında geçerli FM bandım listediğiniz istasyon numarasına kaydedebilirsiniz. USB/ SD modunda, önce AMS'ye basın, ardından klasördeki şarkıri seçmek için herhangi bir dijital tuşa kısa basin. Dijital Tuş +10/+10: USB/ SD modunda, -10/+10 için bu tuşa kısa basin. Örneğin o anda 15 no'lu varıkı calmasını istiyorsaniz -10 ardından 5'e basin,

Uzaktan Kumanda Uzaktan Kumanda

Uzaktan Kumanda

Dikkat: Uzaktan kumandayı kullanmadan önce kumandanın altındaki ince plastik çıkanlımalıdır. Aksi halde cihaz çalışmaz.

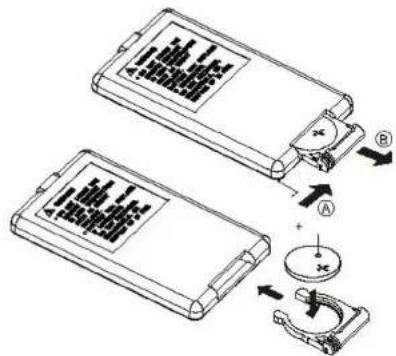

Pil bittiğinde lütfen aşağıda gösterilen şekilde yeni pil takın:

Uzaktan Kumanda Uzaktan Kumanda

Uzaktan Kumanda İşlevi Açıklaması

1. cihazı açmak/ kapamak için bu tuşa basın.
2. MODE: FM-USB-SD-AUX (varsa AUX) arasında geçiş için.
3. MUTE (Sessiz): MUTE işlevi için bir kez basın, sesi yeniden geri getirmek için bir kez
   daha basin.
4. : USB/SD oynatma modunda önceki şarkı için kısaca basın; hızlı geri sarmak için

uzun basin. FM modunda yarı otomatik geri tarama için kısa basın, manuel geri tarama için uzun basin.
5. : USB/ SD oynatma modunda sonraki şarkı için kısaca basın; hızlı ileri sarmak için uzun basın. FM modunda yarı otomatik ileri tarama için kısa basın, manuel ileri tarama için uzun basın.
6. BAND: FM modunda, FM1/ FM2/ FM3 bantlarına geçiş için basın; ön kayıtlı İstasyon için dijital tuşlara basın.
7. VOL- : Sesi kısar.
8. VOL+: Sesi açar.
9. DISP: Saati kontrol etmek için bu tuşa kısa basın.
10. SEL: 8kz, panel tuşu İşlevi SEL, efektı ayarlamak için yalnızca VOL (-/-) tuşunu kullanın;
11. EQ: CLASSIC/ POP/ ROCK/ EQ/ kapalı ekolayzır seçimleri için kısa basın. Düğme ışıklarının Açık/ Kapalı (varsayılan ayar AÇIK'tır) ayarı için uzun basın.
12. AMS: FM modunda, otomatik tarama işlevi için uzun basın. USB/ SD modunda, bu tuşa kısa basın ve ardından klasördeki şarkıları seçmek için dijital tuşlara basın.
13. ▶I : USB disk ya da SD kart oynatirken, bu tuşa PAUSE için basin; PLAY için yeniden basin.
14. INT: USB/ SD modunda, INT açıken, tüm mp3 dosyalarımı tek tek 10'ar saniye tarar. FM modu altında işlevi yoktur. Varsayılan INT ayarı KAPALI'dir. INT Açık/ Kapalı seçimi için bu tuşa kısa basın.
15. RPT: USB/ SD modunda ŞARKI TEKRAR ya da TÜMÜ TEKRAR modları arasında geçiş yapmak için bu tusa basın. FM modu altında işlevi yoktur.
16. RDM: USB/ SD modunda, rasgele oynatmak için bu tuşa kısa basın. FM modu altında işlevi yoktur.
17. DIR+ : USB/ SD modunda, ileri yönde klasörlere erişim için bu tuşa uzun basın.

12

13

Uzaktan Kumanda

Kablo Diyagrami

1. DIR- : USB/ SD modunda, gerl yönde klasörlere erişim için bu tuşa uzun basın.

2. Difital Tuslar:

1-6: FM modunda, dijital tuşlara 1-6 kısa basarak ön kayıtlı istasyona ulaşabilirsiniz, Uzun

basıldığında geçerli FM bandım istediğiniz istasyon numarasına kaydedebilirsiniz.

USB/ SD modunda, once AMS'ye basin, ardından klasordeki şarkıli seçmek için herhangi bir dijital tusa kısaca basin.

Dijital Tuş -10/+10: USB/ SD modunda, -10/+10 için bu tuşa kısa basın. Ömeğin o anda 15

no'lu şarkı çalmasını istıyorsanız -10 ardından 5'e basın.

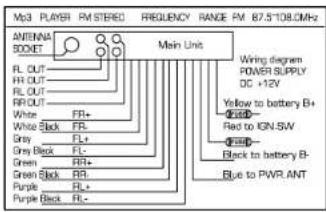

Kablo Diyagramı

(Lütfen Buraya Uygun Diyagramı Ekleyin)

FM Frekans Aralığı: 87,5 MHz - 108,5 MHz

Periyodik Bakım ve Onanım

• Cihaza ait (varsa) periyodik bakım ve ayrıca onarımlar yalnızca yetkili teknik servisler ara-
  cılı ile yapılır
• Cihazına ait kendi kendinize gerçekleştirileceğiniz herhangi bir periyodik bakım veya
  onarım bulunmamaktadır.
• Piranha yetkili servisleri hariçinde, cihazın içine yapılacak her türlü müdahalelerde cihah
  ziniz garanti dışı olur.

Garanti Süresi ve Kullanım Ömrü

- Bu ürünün garanti süresl 2 (iki) senedir.

• T.C. Gümruk ve Ticaret Bakanlığınca tespit edilen kullanım ömrü 7 (yedi) senedir.

16

17

Notlar

Bu kullanma kılavuzunda olabilecek tipografik yazım veya baskı hatalarından Piranha Bilişim Teknolojileri ve Pazarlama Sanayi Ticaret Limited Şirketi sorumlu değildir.

Bu kullanma kılavuzu çevreye zarar vermeyecek ve geri dönüşüme uygun olacak şekilde üretilmiştir.

18

19
