KULLANIM KILAVUZU Charger C Type Piranha

Bu kullanma kılavuzunun geçerli olduğu modeller,

DİKKAT: Bu kullanma kılavuzu sadece web sitesi için hazırlanmış olup, ürün içerisindeki kılavuz ile farklılıklar gösterebilir.

© 2012 Piranha. Tüm hakları saklıdır. Piranha logosu Piranha'ya aittir. Diğer tüm logo ve markalar sahiplerine aittir. Yazım ve baskı hatalarından Piranha sorumlu değildir.

Değerli Piranha™ Dostu,

Öncelikle ürünüümüzü tercih ettiğiniz için teşekkür eder, iyi günlerde kullanmanızı dileriz.

Cihazınızı kullanmadan önce, sizin için özenle hazırladığımız bu kılavuzu dikkatlice okuyunuz.

Kılavuzdaki bilgilere ileride de ihtiyacınız olabileceğinden lütfen kılavuzu saklayınız.

Bu kılavuz üründen maksimum performansı elde etmeniz için hazırlanmıştır. Yazılım güncelle- meleri ve diğer ürünlerimiz için bize http://www.piranha.com.tr adresinden ulaşabilirsiniz.

İyi eğlenceler dileğiyle...

Piranha™ Takımı

İçindekiler

İçindekiler

• Teknik Destek ve Çağrı Merkezi 3
• Kullanıma Dair Uyarılar/ Sağlığınız İçin Bazı Uyarılar 4
• Taşıma ve Nakliyede Dikkat Edilecek Hususlar 5
  • Ana Özellikler 6
• Panel Tuşları 7
  • Uzaktan Kumanda 10
  • Kablo Diyagramı 14
• Garanti Süresi ve Kullanım Ömrü/ Periyodik Bakım ve Onarım 15

Teknik Destek ve Çağrı Merkezi

Değerli Müşterimiz,

Her türlü soru, sikayet, görüş ve önerileriniz için [e-mail] mail adresinden veya 0212 599 0088 numarati Muşteri Hizmetlerimizden bize ulaşabilirsiniz.

Ürününüze ait sık sorulan sorulara, güncel haldeki yazılım ve kullanma kılavuzunun dijital kopyasına

http://destek.piranha.com.tr adresinden ulaşabilirsiniz.

Merkez Teknik Servis:

Piranha Bilişim Teknolojileri ve Pazarlama San. Tic. Ltd. Şti.

Gültepe Mh. Türe Sk. No:2 34290 Küçükçekmece/ İstanbul

Tel: [phone] Pbx Faks: 0212 580 05 15

En güncel haldeki servis istasyonlarımızın listesine

www.piranha.com.tr/servislistesi adresinden veya 0212 599 0088 numaralı Müşteri Hizmetlerimizden ulaşabilirsiniz.

Teknik servisimize göndereceğiniz arızalı ürünlerin için; lütfen sitemiz üzerinden indirip, doldurduğunuz

"Piranha Arıza Bildirim" formunu ve ayrıca faturanızın fotokopsini de ürün beraberinde göndermeyi unut-mayınız.

Kullanıma Dair Uyarılar

• Cihazınızı ısıtma aygıtlarına yakın yerde tutmayınız.
• Cihazınızı nemli ve ıslak ortamlarda bulundurmayınız ve kullanmayınız.
• Cihazınız, +45 ve -10 dereceleri arasında ideal performansında çalışmaktadır. Daha yüksek veya düşük sıcaklıklarda kullanmayınız.
• Cihazınızı güneş ışığını doğrudan alan yerlerde bulundurmayınız.

Sağlığınız İçin Bazı Uyarılar

• Dışarı kulakıkla ses veren bir cihaza sahipseniz; sürekli ve yüksek seste kulanıma bağlı geçiçi işitme kayıplarına maruz kalabilirsiniz.
• Cihazınız veya aksesuarlarını sıvı dolu kapların yakına koymayınız. Kısa devreye sebep olup elektrik çarpılmasına maruz kalabilirsiniz.
• Pilli bir cihaza veya aksesuara sahipseniz; pilleri ateşe atmayınız. Aksi takdirde pil yanıp, patlamaya neden olabilir.

Taşıma ve Nakliyede Dikkat Edilecek Hususlar

• Cihazınızı satın almış olduğunuz yerden hasarsız ve eksiksiz bir biçimde teslim aldığından emin olunuz. Aksesuar eksikliği veya cihazın hatalı depolama koşullarından dolayı kırık gibi çıkması durumlardan satıcıyı mağaza içinde anına bildiriniz. Gerekirse ürünü teslim almayınız. Ürünü teslim almanız durumunda yasal herhangi bir hak iddia etmeniz mümkün değildir.
• Cihazınızı taşıma veya nakliye esnasında herhangi bir darbeye maruz bırakmayacak gerekli önlemleri alınız.
• Cihazınızı kargo veya posta yoluya herhangi bir yere gönderirken mutlaka “sağlam bir koli içine” hasar görmeyecek şekilde ambalajlamasını yapınız.

Ürününüzün orjinal ambalajını satın alma tarihinden itibaren asgari 30 gün saklayınız.

Ana Özellikler

Ana Özellikler

• USB disk, SD kart kart oynatabilme.
- FM radio
- 30 (Maks.) yayın istasyonuna kadar otomatik bellek işlevi
- Kırmızı LED ekran
- Sessiz modu kontrolü/ (tam elektronik ses/ menü kontrolü)/ eşit gürlük dengeleme
• AUX IN kablo girişi
- Saat fonksiyonu (24 saat sistemi)
- Çok işlevli kızılötesi uzaktan kumanda
- Otomatik bellek fonksiyonu. Güç kaynağı kesilirse cihaz, ses, FM bandı vb. son oynatma modunu hatırlayabilir.
- USB disk ya da SD kartı takmak ya da çıkarmak için cihazın kapatılması gerekmez.

Dikkat Edilecek Hususlar

• Güvenli sürüşünüzü etkileyecek her türlü işlem güvenle park ettikten sonra yapılmalıdır.
• Aşırı düşük ya da yüksek sıcaklıkta, örneğin aracın çalıştırma anındaki sıcaklığı -10 ila 55 °C sınırları dışındaysa cihazı çalıştırmayın.
• Herhangi bir kısa devre ya da diğer kazaları önlemek için cihazın içine herhangi bir metal nesne (vida, bozuk para ya da aletler) düşürmeyin.
• Herhangi bir kısa devreyi önlemek için otomatik antene topraklayıcı bir iletkenle dokunmayın.
• Aracın çalıştırılması sırasındaki ani yüksek voltaj nedeniyle, lütfen cihazı, aracı tam olarak çalıştırdıktan sonra açın ve araç stop edilmeden önce kapatın.
• USB oynatirken lütfen oynaticıyı kıracak bir darbeden kaçının ve oynatmayı durduracaksanız USB'yi çıkarın.
• Herhangi bir USB ya da SD kart takarken, lütfen saç ya da diğer pisliklerin USB ya da SD kart yuvasına girmesini önleyin.

Panel Tuşları Fonksiyonu ve İşletimi

1. Cihaz güç kaynağına bağlandığında LED ekranında HI mesajı görünür. Ardından cihaz STANDBY moduna girer ve LED ekranında saat 00:00 gösterilir. USB disk ya da SD kart takıldığında cihazı yeniden açın, oynatmaya baslar.

2. GÜÇ (☐) / MOD: Cihazı açmak için bu tuşa kısaca basın; cihaz oynatmaya başladığıında mod seçimi için bu tuşa kısaca basın: FM-USB-SD-AUX (AUX varsa). Cihazı kapamak için bu tuşa uzun basın. Cihaz kapandıktan sonra LED ekranda saat gösterilir.

3. MUTE/ CLK: Cihaz oynatırken MUTE işlevi için bu tuşa kısada basın. LED Ekranda MUTE (MUTE) gösterilir. Normal sese geri dönmek için bu tuşa yeniden basın. Saati göstermek için bu tuşa uzun basın, 5 saniye sonra LED ekran normal oynatma koşullarına geri dönecektir. STANDBY modunda saat ayarı için bu tuşa basın. Saat ayarı için bir kez basın; Dakika ayarı için bir kez daha basın.

4. NEXT (▶▶): Cihaz saat ayarı modundayken saat ya da dakika ayarını artırmak için bu tuşa basın. USB/ SD oynatma modunda sonraki şarkı için kısaca basın; FM modunda, sonraki istasyon için kısaca basın; yarı otomatik ileri tarama için uzun basın. Herhangi bir istasyon tarandığında ve kaydedildiğinde, yarı otomatik tarama durur ve LED ekranda geçerli FM frekansı gösterilir. Taramayı yeniden baslatmak için yeniden uzun basın.

5. PREV ( Next tusunun tersi mantıkta çalışır.

6. EQ: OFF/ POPS/ JAZZ/ ROCK/ CLAS (CLASSIC)/ LOUD seçimi için kısaca basın. LED ekranda E1, E2, E3, E4 gösterilir. Cihazın ön panelinde EQ düğmesi yoksa lütfen kumandayı kullanın.

7. RPT: MP3 oynatırken Şarkı TEKRAR ya da TÜMÜ TEKRAR modları arasında geçiş yapmak için bu tuşa basın. FM modu altında işlevi yoktur. Bu tuş bir dijital tuşla kombine edilirse bu işlevi elde etmek için bu tusa uzun basmanız gerekir.

Panel Tuşları

1. RDM: MP3 oynatırken, rastgele oynatmak için bu tuşa kısa basın. FM modu altında işlevi yoktur. Bu tuş herhangi bir dijital tuşla kombine edilirse bu işlevi elde etmek için bu tuşa uzun süre basmanız gerekir.

2. PLAY/ PAUSE: USB/ SD oynatımı sırasında, bu tuşa PAUSE için basın; PLAY için yeniden basın. FM modu altında otomatik tarama için kısa basın. Taramayı durdurmak için herhangi bir tuşa basın.

3. SEL (SELECT): SEL düğmeleri ses kontrolü ve Bas/ Tiz/ Sağ - Sol Dengesi/ Ön - Arka Dengesi içindir.

a. Büyük döner SEL düğmesine bastıktan sonra çevirerek aşağıdaki seçimleri yapabilirsiniz: Bas (BAS) → TIZ (TRE) Sağ → Jol (BAL) Ön-Arka

b. Ses Kontrolü:

1. Ses modu varsayılan ses kontrol modunda ayarlandığında, SEL düğmesinin sağa ya da sola çevirerek istediğiniz ses düzeyini ayarlayın.

2. Ses modu varsayılan ses kontrol modundan ayarlanmadığında, LED ekranda "U" görünene kadar SEL düğmesine art arda basın, ardından ses düğmesini çevirin. Bu şekilde sesi istediğiniz gibi ayarlayabilirsiniz.

c. Bas Kontrolü:

1. LED ekranında "B00" gösterilene kadar SEL düğmesine art arda basın.

2. Sağa ya da sola çevirerek istediğiniz bas seviyesini ayarlayabilirsiniz.

d. Tiz Kontrolü:

1. LED ekranında "T00" gösterilene kadar SEL düğmesine art arda basın.

2. Ses düğmesini VOL çevirerek tizi ayarlayabilirsiniz.

e. Sol - Sağ Dengesi İçin BAL Kontrolü

1. LED ekranında "b00" gösterilene kadar SEL düğmesine art arda basın.

2. SEL düğmesini sağa ya da sola çevirerek sol-sağ hoparlör dengesini ayarlayabilirsiniz. LED ekranında bL ya da bR gösterilir

Panel Tuşları

f. Ön-Arka Dengesi İçin FADE Kontrolü

1. LED ekranında "F00" gösterilene kadar SEL düğmesine art arda basın.
2. SEL düğmesini sağa ya da sola çevirerek ön-arka hoparlör dengesini ayarlayabilirsiniz. LED ekran FL ya da Fr gösterir.

11. Dijital Tuşlar:

a. 1,2, 3/3+, 4/RDM, 5/5+/+10, 6/-10 (varsa), MP3 oynatirken şarkıyı seçmek için bir dijital tuşa basın. FM modunda, kayıtlı istasyonları seçmek için bu tuşlara basın.
b. 1 (▶II): Kombine tuşu için (gerçek cihaz paneline göre değişir), MP3 modunda PAUSE/REPLAY işlevi için uzun basın. FM modunda, otomatik tarama için uzun basın. LED ekranda band no. ve istasyon no. gösterilir. Bu aşamada NEXT ( ) da PREV ( ) tuşu basarak taramayı durdurabilirsiniz.
c. 3/3+ : Bu bir kombine tuştur. Bir kez basıldığında 3 (şarkı ya da FM istasyonu seçimi) bir kez daha basıldığında 3+3'e (6) gidilir ve bu şekilde devam eder. 3'e basıp hemen ardından herhangi bir dijital tuşa basıldığında, 3+*'a gidersiniz. 3/3+ ayrıca RPT ile kombine edilir; MP3 modu altında RPT işlevi için bu tuşa uzun basın.
d. 5/5+, 3/3+'e benzer.

Uzaktan Kumanda

Uzaktan Kumanda

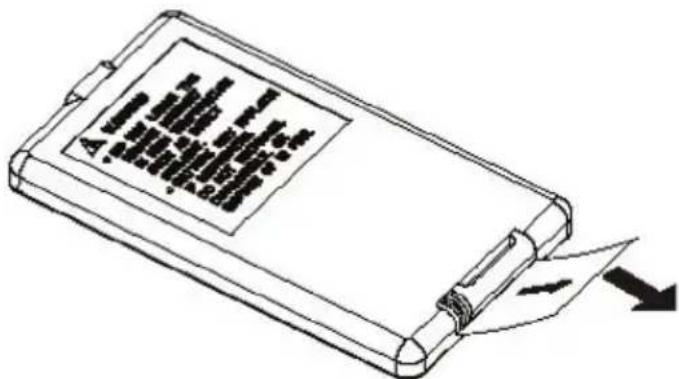

Dikkat: Uzaktan kumandayı kullanmadan önce kumandanın altındaki ince plastik çıkarılmalıdır. Aksi halde cihaz çalışmaz.

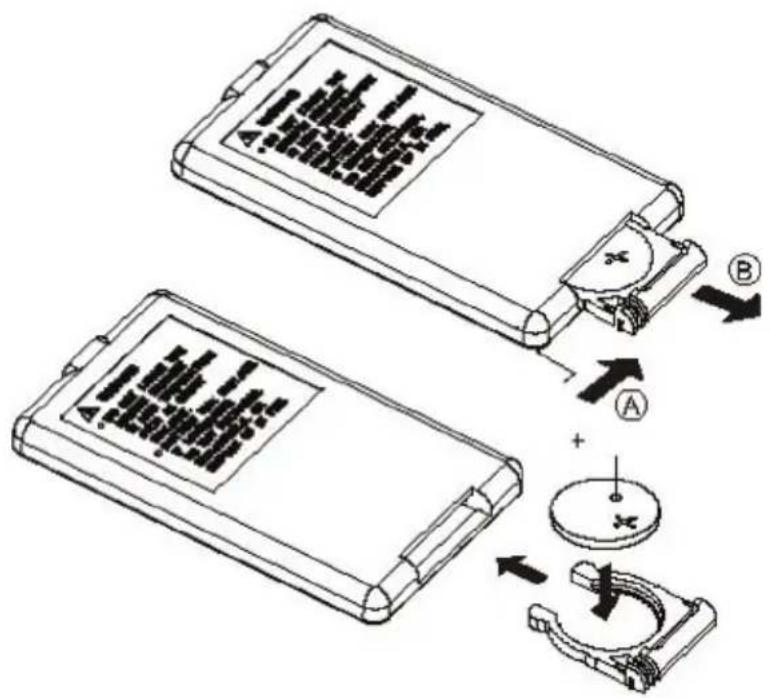

Pil bittiğinde lütfen aşağıda gösterilen şekilde yeni pil takın:

Uzaktan Kumanda

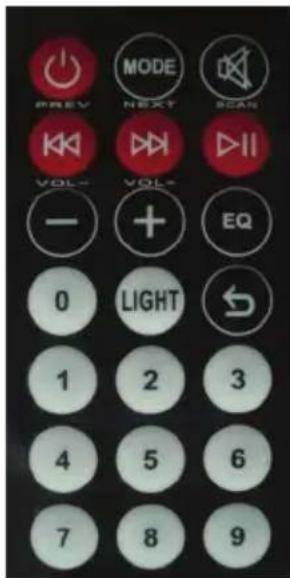

Uzaktan Kumanda İşlevi Açıklaması

1. Ocihazi açmak/ kapamak için bu tuşa basın.
2. MODE: FM-USB-SD-AUX (varsa AUX) arasında geçiş için. Cihaz STANDBY modundayken SAAT gösterimi için basın.
3. MUTE (Sessiz): MUTE işlevi için bir kez basın, sesi yeniden geri getirmek için bir kez

Uzaktan Kumanda

daha basın. STANDBY modunda saati ayarlamak için bu tuşa basın.

1. : Cihaz SAAT ayarı modundayken SAAT ya da DAKİKA ayarını azaltmak için bu tuşa basın. USB/ SD oynatma modunda önceki şarkı için; FM modunda önceki istasyon için kısa basın; yarı otomatik geri tarama için uzun basın.

2. : Cihaz SAAT ayarı modundayken SAAT ya da DAKİKA ayarını artırmak için bu tuşa basın. USB/ SD oynatma modunda sonraki şarkı için kısaca basın; FM modunda, sonraki istasyon için kısaca basın; yarı otomatik ileri tarama için uzun basın.

3. ▶II : USB disk ya da SD kart oynatırken, bu tuşa PAUSE için basın; PLAY için yeniden basın. FM modunda, otomatik tarama (87,5 MHz ila 108,0 MHz) için bu tuşa basın.

4. VOL-: Sesi kısar.

5. VOL+: Sesi açar.

6. EQ: MP3 modunda şunlar arasında seçim için bu tuşa basın: POPS/ ROCK/ LOUD, JRZZ/ POPS/ OFF.

7. LIGHT: Tuş takımı aydınlatmasını açma/kapama.

8. S : MP3 oynatırken, tek şarkı tekrarı için bir kez basın; tüm şarkıların tekrarı için yeniden basın. FM modu altında işlevi yoktur.

9. Dijital Tuşlar (0\~9): MP3 modunda şarkı, FM modunda BAND seçimi (yalnızca 1\~6 et- kindir) için basın. Herhangi bir dijital tuş kombine edilebilir, örneğin art arda 1, 2 ve 3 tuşlarına basıldığında 123'e gidersiniz.

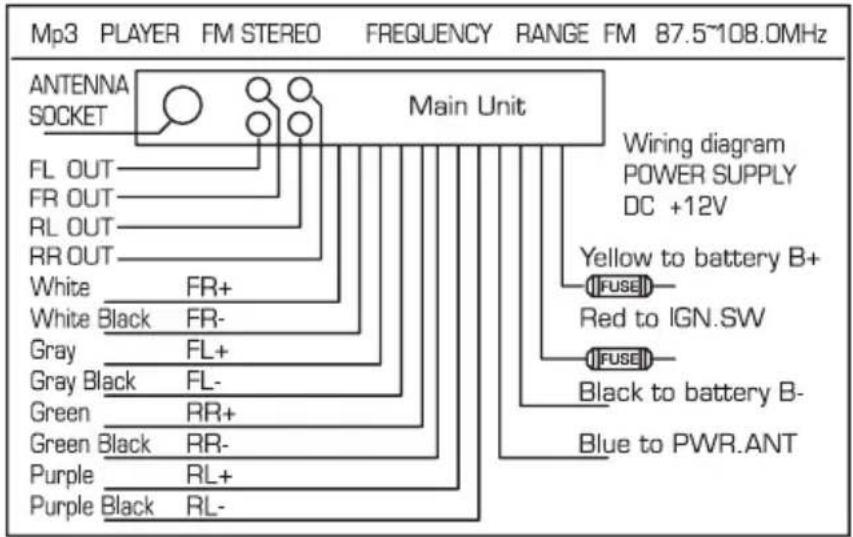

Kablo Diyagramı

Kablo Diyagramı

Güç Kaynağı: DC 12V
FM Frekans Aralığı: 87,5 MHz \~ 108,5 MHz

Periyodik Bakım ve Onarım

- Cihaza ait (varsa) periyodik bakım ve ayrıca onarımlar yalnızca yetkili teknik servisler aracılığı ile yapılır.

- Cihazına ait kendi kendinize gerçekleştirilbileceğiniz herhangi bir periyodik bakım veya onarım bulunmamaktadır.

- Piranha yetkili servisleri haricinde, cihazın içine yapılacak her türlü müdahalelerde cihazınız garanti dışı olur.

Garanti Süresi ve Kullanım Ömrü

- Bu ürünün garanti süresi 2 (iki) senedir.

• T.C. Gümrük ve Ticaret Bakanlığı'nca tespit edilen kullanım ömrü 7 (yedi) senedir.
