KULLANIM KILAVUZU Charger X Type Piranha

Bu kullanma kılavuzu Charger X Type model Oto Radyo Medya oynaticı için geçerlidir.

DİKKAT: Bu kullanma kılavuzu sadece web sitesi için hazırlanmış olup, ürün içerisindeki kılavuz ile farklılıklar gösterebilir.

CE

© 2010 Piranha. Tüm hakları saklıdır. Piranha logosu Piranha'ya aittir. Diğer tüm logo ve markalar salerine aittir. Yazım ve baskı hatalarından Piranha sorumlu değildir.

Değerli Piranha™ Dostu,

Öncelikle ürünümüzü tercih ettiğiniz için teşekkür eder, iyi günlerde kullanmanızı dileriz.

Cihazınızı kullanmadan önce, sizin için özenle hazırladığımız bu kılavuzu dikkatlice okuyunuz. Kılavuzdaki bilgilere ileride de ihtiyacınız olabileceğinden lütfen kılavuzu saklayınız.

Bu kılavuz üründen maksimum performansı elde etmeniz için hazırlanmıştır. Yazılım güncellemeleri ve diğer ürünlerimiz için bize http://www.piranha.com.tr adresinden ulaşabilirsiniz.

İyi eğlenceler dileğiyle...

Piranha™ Takımı

1

İçindekiler

İçindekiler

• Önsöz
• Çindekiler
  • Bhalatçı Firma
• Kullanıma Dair Uyarılar/ Taşıma ve Nakliye
• Buş Fonksiyonları
  • Ana Fonksiyonlar
• 8alıştırma
• Arıza ve Çözümler 1
  • 4zaktan Kumanda 1
• Kertlyodik Öşkünür/Merkez Servis ve Danışma 1 6
  • Notlar 1
  • C#Belge Bilgileri/ Üretici Firma/ İthalatçı Firma

İthalatçı Firma

Piranha Bilişim Teknolojileri ve

Pazarlama San. Tic. Ltd. Şti.

E-5 Yanyol, Türe Sk. No: 2

34290 Beşyol-Florya/ İSTANBUL

Tel: [phone] Pbx

Her türlü öneri ve eleştirileriniz için bize bu adresten ulaşabilirsiniz.

Kullanıma Dair Uyarılar

Kullanıma Dair Uyarılar

40 derece ya da daha yüksek sıcaklıkta ve %90 ya da daha yüksek nemlilik oranına sahip yerlerde • konumlandırmayınız.

Kirli yerlerde konumlandırmayınız. •

Güneş ışığını doğrudan alan yerlerde konumlandırmayınız.

Taşıma ve Nakliye

Taşıma ve Nakliye Sırasında Dikkat Edilecekler

Cihazınızı nemli ve ıslak ortamlarda taşımayınız.

Cihazınızı sıkışıp hasar görecek ortamlarda taşımayınız.

Tuş Fonksiyonları

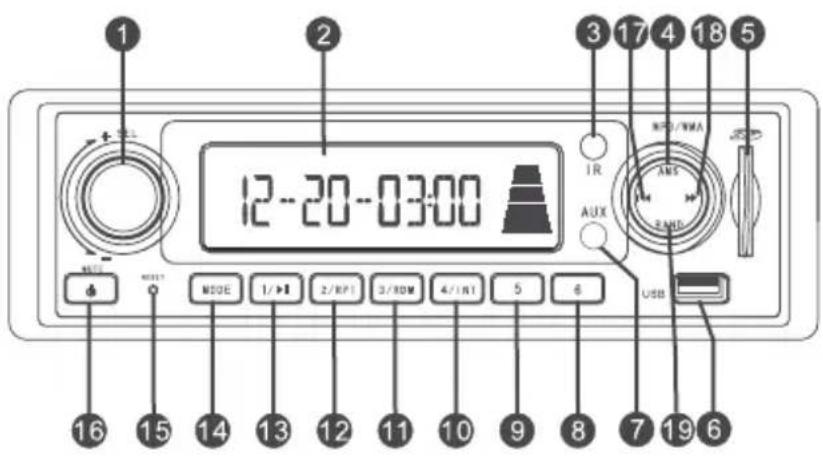

Tuş Fonksiyon Şeması

Tuş Fonksiyonları

	KISA BASMA	BASILI TUTMA
1	SES KONTROLÜ	SAAT AYARLARI & GÖRÜNTÜLEME
2	LCD EKRAN
3	UZAKTAN KUMANDA ALICISI
4	AMS AYARLARI	ÖN AYARLI İSTASYON KAYDETME
5	SD YUVASI
6	USB YUVASI
7	AUX GİRİŞİ
8	ÖN AYARLI İSTASYON 6	İSTASYON KAYDETME 6
9	ÖN AYARLI İSTASYON 5	SONRAKİ 5 YÜRÜTME: İSTASYON KAYDETME
10	INT: ÖN AYARLI İSTASYON 4	SONRAKİ MENÜ: İSTASYON KAYDETME 4
11	RDM: ÖN AYARLI İSTASYON 3	ÜST MENÜ: İSTASYON KAYDETME 3
12	RPT: ÖN AYARLI İSTASYON 2	İSTASYON KAYDETME 2
13	YÜRÜT/DURAKLAT: ÖN AYARLI İSTASYON 1	ÖNCEKİ 5 YÜRÜTME: İSTASYON KAYDETME 1
14	MOD DEĞİŞTİRME
15	SIFIRLAMA
16	MUTE (sensiz) AÇIK/KAPALI	GÜÇ AÇIK/KAPALI
17	ÖNCEKİ İSTASYON; FREKANS AYARLAMA	GERİ, OTOMATİK ARAMA
18	SONRAKİ İSTASYON; FREKANS AYARLAMA	İLERİ, OTOMATİK ARAMA
19	BAND DEĞİŞTİRME	YÜRÜTME LİSTESİ/RADYO İSTASYONU ARAMA

Ana Fonksiyonlar

1. Ana Fonksiyonlar

1.1 SD/ MMC/ USB Yürütme Fonksiyonu
1.2 FM/ AM Elektronik Radyo Sistemi FM/ AM & FM (Ürüne Göre Opsiyoneldir)
1.3 Ön Ayarlı İstasyonu Hafızaya Kaydetme

Bu cihazın FM/ AM fonksiyonları varsa, toplam 30 ön ayarlı istasyonu hafızasına alabilir (FM: 18 & AM: 12);

eğer sadece FM fonksiyonu varsa, 18 ön ayarlı radyo istasyonu hafızaya kaydedilebilir.

1.4 AUX GİRİŞİ
1.5 GİRİŞ VOLTAJI 12V/24V
1.6 GÜNCEL SAAT GÖSTERME
1.7 UZAKTAN KUMANDA (OPSİYONEL)
1.8 GENİŞ LCD EKRAN
1.9 4 X 45W BÜYÜK ENERJİ ÇIKIŞI

Çalıştırma

2. Çalıştırma

2.1 Temel Çalıştırma

2.1.1 Güç Açık/ Kapalı

Cihaz ilk kullanıldığında FM/AM pozisyonu varsayılan ayar olarak kabul edilecektir; sonraki kullanımda AC kapalı olmadığıca otomatik olarak hafızada kayıtlı pozisyona girecektir (USB/MMC, FM/AM pozisyonu).

1. Güçü A'chuna basılı tutunuz.
2. Gücü Kapama: çalma pozisyonunda iken "Güç" tuşuna basılı tutunuz.

2.1.2 Ses Kontrolü

Güç açıldığında hafızada kayıtlı ses seviyesinde olacaktır. Ses seviyesi ayarlanırken, ekranda “VOL” ibare- si ve ses seviyesi işareti görüntülenecektir. Geçerli konumdan çıkmak için herhangi bir tuşa basınız.

1. Ses seviyesini yükseltmek için, ses düğmesini saat yönünde döndürünüz. Ses seviyesi 39'a kadar yükseltilebilir.
2. Ses seviyesini azaltmak için, ses düğmesini saat yönünün tersine döndürünüz. Ses seviyesi “sıfır” değerine kadar azaltılabilir.
3. Sessiz: Yürütme modunda (USB, SD/ MMC, AUX & FM/ AM), “SESSİZ” tuşuna basıldığında ekrana “MUTE” (sessiz) ibaresi gelecektir: aynı tuşa tekrar basıldığında cihaz önceki pozisyona geri dönecek ve “MUTE” (sessiz) ibaresi ekrandan kaybolacaktır.
4. BAS, TİZ, DENGE ayarlaması: -BAS-TRE-BAL-FAD- sırasıyla ayarlama yapmak için “VOL” düğmesine basınız.
5. BAS: ekranda “BASS” ibaresi görününceye kadar “VOL” tuşuna basınız. Bas seviyesini artırmak için “VOL” düğmesini saat yönünde çeviriniz, azaltmak için ise aynı düğmeyi saat yönünün tersine çeviriniz. “BAS” seviyesi “-7 ila 7” arasında ayarlanabilir.
6. TİZ: Ekranda “TRE” ibaresi görüntüleninceye kadar “VOL” tuşuna basınız. Tiz seviyesini artırmak

Çalıştırma

için "VOL" düğmesini saat yönünde çeviriniz, azaltmak için ise aynı düğmeyi saat yönünün tersine çeviriniz. "TİZ" seviyesi "-7 ila 7" arasında ayarlanabilir.

1. Sol/ Sağ Dengesi: ekranda "BAL" ibaresi görününceye kadar "VOL" düğmesine basınız, BAL (Ses Dengesi) dengesi için "VOL" düğmesini saat yönünde veya saat yönünün tersine çeviriniz. "BAL" se-viyesi "-15 ila 15" arasında ayarlanabilir.

2. İleri/ Geri Dengesi: ekranda "FAD" ibaresi görününceye kadar "VOL" düğmesine basınız. FAD (ses yankısı) dengesi için "VOL" düğmesini saat yönünde veya saat yönünün tersine çeviriniz. "FAD" seviyesi "-15 ila 15" arasında ayarlanabilir.

2.1.3 Yürüt/ Duraklat

1. Duraklatmak için "1" tusuna basınız ekranda "PAUSE" (duraklat) ibaresi görüntülenecektir.

2. Yürütmek için "1" tuşuna basınız. Yürütme işlemine geri dönüldüğünde ekrandaki "PAUSE" (duraklat) ibaresi kaybolacaktır.

2.1.4 Zaman Ayarları & Görüntüleme

Zaman ve saat ayarları menüsüne girmek ve güncel zamanı görüntülemek için "VOL" düğmesine basınız. Saat görüntüleme moduna girmek için "VOL" düğmesine 2 saniyenin üzerinde bir süre basılı tutunuz.

SAAT Ayarları; Ekranda “HOUR” (saat) ibaresi yanıp sönmeye başladığında, saat değerini büyütmek veya küçültmek için “VOL” düğmesini saat yönünde veya saat yönünün tersine çeviriniz. Sonra tekrar “VOL” düğmesine basınız ekranda “MIN” (dakika) ibaresi yanıp sönecektir, dakika değerini büyütmek veya küçültmek için “VOL” düğmesini saat yönünde veya saat yönünün tersine çeviriniz. Ayarların tamamlanmasından sonra, 10 saniye kadar bekleyiniz. Cihaz yapılan ayarları kaydedecek ve geçerli moddan çıkacaktır.

2.1.5 Mod Değiştirme

1. Hem USB hem de SD/MMC kullanılabilir olduğunda, yürütme modunu "USB-SD-AUXIN-RADYO" si-

Çalıştırma

rasıyla değiştirmek için “MOD” tuşuna basınız. Ekrana ilgili yürütme modunu işaret eden ibare gelecektir.

İlgili modu yürütmek için USB, SD/MMC kartını takınız. 2.

USB, SD/MMC kartını çıkarttığınızda cihaz FM/AM yürütme moduna dönecektir. 3.

2.2 AM/FM Radyo Kanalı Alma

Maksimum 18 FM istasyonu (FM1, FM2 ve FM3 için ayrı ayrı 6 istasyon) ve maksimum 12 AM istasyonu (AM1, AM2 için ayrı ayrı 6 istasyon) ayarlanabilir.

1. Bandydeğiştünde:iken, FM1 - FM2 - FM3 - AM1 - AM2 sırasıyla band değiştirmek için "BAND" tuşuna basınız. Her band değişikliğinde ilgili ibare (FM1 - FM2 - FM3 - AM1 - AM2) ekranda görünecektir.
2. Otomatik Arama: radyo modunda, en düşük frekanstan başlayarak istasyon araması yapmak için "AMS" tuşuna basınız. Bulunan frekanslar hafıza dolana kadar veya en yüksek frekansa ulaşılana kadar otomatik olarak kaydedilecek ve cihaz ilk kaydedilen istasyon yayınını vermeye başlayacaktır. Arama işlemi sırasında ekranda "SCAN" (Ara) ibaresi görüntülenecektir. Bu moddan çıkmak için herhangi bir tuşa basınız.
3. Manüel Arama: Radyo modunda, istediğiniz radyo istasyonu frekansını ayarlamak için veya tuşuna basınız.

Radyo modunda manüel hızlı arama yapmak için veya tuşuna basılı tutunuz. Bir istasyon bulunduğunda cihaz arama işlemini durduracak ve geçerli istasyon yayınını vermeye başlayacaktır. Bu moddan çıkmak için ("SESSİZ" tuşu hariç) herhangi bir tuşa basınız, cihaz geçerli radyo frekansında kalacaktır.

1. ÖBaYareçİstasyonşekirini: "BAND" tuşuna basınz, önceden ayarlanmış istasyonlardan birini seçmek için "1 - 6" arasındaki sayılardan birine basınz.

STEREO ses sistemi tarafından varsayılan ayar olarak kabul edilecektir. Sistem stereo sinyalleri aldığında ekranda “ST” ibaresi görüntülenecektir.

Çalıştırma

RDS [Radyo Bilgi Sistemi] (opsiyonel):5.

“6” tuşuna basılı tutunuz, ekrandaki “AF” ibaresi kaybolacaktır. Artık radyo istasyonlarını normal olarak arayabilirsiniz.

RDS destekli radyo istasyonlarını aramak için “AF”, “TA”, “PTY” fonksiyonlarını kullanabilirsiniz. “AF” fonksiyonu (Alternatif Frekans Listesi) için “6” tuşuna basılı tutunuz ekranda “AF” ibaresi yanıp sönecektir; “PTY” fonksiyonu (Program Tipi) için “5” tuşuna basılı tutunuz ekranda “PTY” ibaresi yanıp sönecektir; “TA” fonksiyonu (Trafik Duyurusu Kimliği) için “4” tuşuna basılı tutunuz ekranda “TA” ibaresi yanıp sönecektir.

2.3 MP3/ WMA Fonksiyonu

Radyo modunda, USB SD/ MMC ve AUXIN yürütme modlarını ayarlamak için “MOD” tuşuna basınız. Farklı yürütme modlarında ekranda “WMA” ibaresi görüntülenecektir.

1. Seçim; Önceki veya sonraki müzik parçasını seçmek için veya tuşuna basınız. Önceki 10 müzik parçası veya sonraki 10 müzik parçası için "5" veya "6" tuşuna basınız.
2. Hızlı Seçim; USB/SD yürütme modunda, hızlı seçim yapmak için veya tuşuna basılı tutunuz.
3. Yürütme Modu; Göz Atma (INT), tekrarlama ve rastgele fonksiyonları mevcuttur. USB veya SD/MMC yürütme modunda, Göz Atma fonksiyonuna girmek için "INT" tuşuna; Tekrar Çalma fonksiyonu için "RPT" tuşuna ve Rastgele Çalma fonksiyonu için "RDM" tuşuna basınız. Göz Atma modunda, cihaz her bir müzik parçasına 10 saniyede geçecektir. Çıkmak için herhangi bir tuşa basınız ("SESSİZ" tuşu hariç), cihaz geçerli listeyi yürütecektir. Müzik parçalarına göz atılırken ekranda "INT" (göz atma), "RPT" (tekrarlama) ve "RDM" (rastgele) ibareleri görüntülenecektir. Müzik parçaları rastgele sırayla çalınabileceği gibi tek bir parça tekrar tekrar çalınabilir.
4. EQ (Ekolayzır) Fonksiyonu: USB veya SD/MMC yürütme modunda, ses efektlerini NOR- POP - KLASİK - ROCK - CAZ sırasına göre ayarlamak için "EQ" tuşuna basınız. Ekranda her seferinde ilgili ibare görüntülenecektir.

Arıza ve Çözümler

Not: Yürütme listesi SD/USB hafızasında 7'inci derece dosyaların altına yerleştirilemez.

2.4 Aux Fonksiyonu

AUX yürütme moduna girmek için "MOD" tuşuna basınız; ekranda "AUX" ibaresi görüntülenecektir. Harici ses cihazını "AUX" yuvasına takınız. AUX modunda, yürütme modunu değiştirmek için "MOD" tuşuna basabileceğiniz gibi yürütme modunu değiştirmek için USB ve SD/MMC kartlarını cihaza takıp/çıkartabilirsiniz.

3. Arızalar & Çözümler

Cihazda herhangi bir sorun ortaya çıkması durumunda, lütfen kılavuzu dikkatlice okuyunuz ve aşağıdaki tabloya bakınız ya da sorunun veya çözümün bu tabloda bulunmaması halinde en yakın teknik servisimize başvurunuz. Bu sorunun çözümünde sizlere yardımcı olacaktır.

ARIZA	NEDENLER & ÇÖZÜM
GÜÇ KAPALI	1. Voltajın normal çalışıp çalışmadığını kontrol ediniz. Cihaz değişken voltajda çalışmayacaktır.
SES YOK	1. Ses seviyesini kontrol ediniz, kılavuza bakınız.
GÜRÜLTÜ	1. Anten bağlantısını kontrol ediniz.2. Araç radyo istasyonundan çok uzakta olduğu için sinyal alamıyor olabilir.3. Frekans yanlış olabilir; frekansı manüel veya otomatik olarak ayarlayınız.4. Araç dengesiz durumda olabilir.
DÜŞÜK SES SEVİYESİ	1. Hoparlörleri ve kısa devre olup olmadığını kontrol ediniz.2. Ortam sıcaklığı çok yüksek olabilir; ortam sıcaklığının düşmesini bekleyiniz ve tekrar deneyiniz.
USB/MMC/SD MODUKULLANILAMIYOR	2.1 USB/MMC/SD kartlarını tekrar yerleştiriniz.2.2 USB/MMC/SD kartlarını kontrol ediniz, ezilmiş olabilirler.

Kullanım

4. Teknik Özellikler

4.1 Radyo

MODEL	STANDART	FM MODU	AM MODU
SL4730	FREKANS ARALIĞI	87.5HZ - 108HMZ	522KHZ - 1620KHZ
	Anten	Anten bağlantısı	Anten bağlantısı
	Artık Gürültü Hassasiyeti	16 dB	26 dB
	Sinyal-Gürültü Oranı	60 dB	50 dB
	Stereo Ayırma	39 dB	-
SL4702	FREKANS ARALIĞI	87.5HZ - 108HMZ	-
	Anten	Anten bağlantısı	-
	Artık Gürültü Hassasiyeti	16 dB	-
	Sinyal-Gürültü Oranı	60 dB	-
	Stereo Ayırma	26 dB	-

4.2 Müzik Çalar

Sinyal - Gürültü Oranı: 76 dB (A)

Frekans: 20HZ - 20KHZ

Uzaktan Kumanda

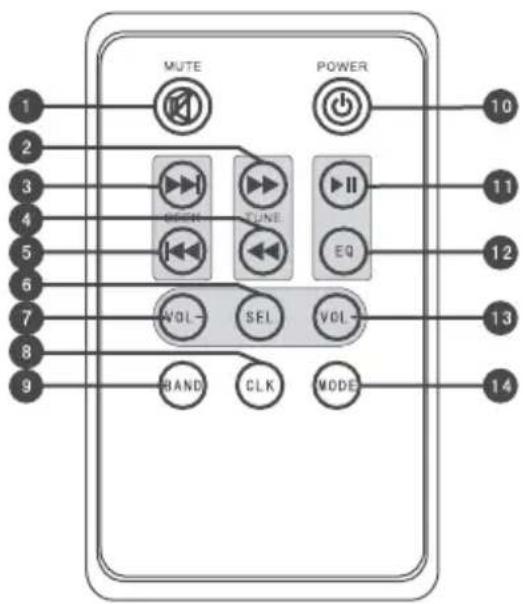

5.1 Uzaktan Kumanda Fonksiyonları

Uzaktan Kumanda

1	MUTE (SESSIZ) AÇIK/KAPALI	10	Güç Açık/Kapalı
2	Öncekine gitmek için basın/hızlı ileri sarmak için basılı tutun	11	Duraklat/Yayın
3	Manüel Arama; Sonraki yürütme/otomatik arama için basılı tutun	12	EQ Seçimi
4	Sonrakine geçmek için basın; hızlı geri sarmak için basılı tutun	13	Ses seviyesini yükseltmek için basın
5	Manüel Arama: Önceki yürütme/otomatik arama için basılı tutun	14	Mod Değiştirme
6	BAS/TİZ/DENGE SEÇİMİ
7	Ses seviyesini azaltma için basın
8	Saatı görüntülemek için basın/saat ayarları için basılı tutun
9	Band seçmek için basın/otomatik arama için basılı tutun
