KULLANIM KILAVUZU Strado Piranha

Bu kullanma kılavuzu Piranha™ Strado model navigasyon cihazı için geçerlidir.

DİKKAT: Bu kullanma kılavuzu sadece web sitesi için hazırlanmış olup, ürün içerisindeki kılavuz ile farklılıklar gösterebilir.

© 2011 Piranha. Tüm hakları saklıdır. Piranha logosu Piranha'ya aittir. Diğer tüm logo ve markalar sahiplerine aittir. Yazım ve baskı hatalarından Piranha sorumlu değildir.

Değerli Piranha™ Dostu,

Öncelikle ürünüümüzü tercih ettiğiniz için teşekkür eder, iyi günlerde kullanmanızı dileriz.

Cihazınızı kullanmadan önce, sizin için özenle hazırladığımız bu kılavuzu dikkatlice okuyunuz.

Kılavuzdaki bilgilere ileride de ihtiyacınız olabileceğinden lütfen kılavuzu saklayınız.

Bu kılavuz üründen maksimum performansı elde etmeniz için hazırlanmıştır. Yazılım güncelle- meleri ve diğer ürünlerimiz için bize http://www.piranha.com.tr adresinden ulaşabilirsiniz.

İyi eğlenceler dileğiyle...

Piranha™ Takımı

İçindekiler

İçindekiler

• Teknik Destek ve Çağrı Merkezi 3
• Kullanıma Dair Uyarılar/ Sağlığınız İçin Bazı Uyarılar 4
• Taşıma ve Nakliyede Dikkat Edilecek Hususlar 5
• Uyarılar 6
• Önemli Uyarı 11
• Ürün Tanıtımı 12
• Temel Çalıştırma 18
• Sistem Operasyonu 22
• Bakım ve Sorun Giderme 36
• Periyodik Bakım ve Onarım/ Garanti Süresi ve Kullanım Ömrü 39

Teknik Destek ve Çağrı Merkezi

Değerli Müşterimiz,

Her türlü soru, sikayet, görüş ve önerileriniz için [e-mail] mail adresinden veya 444 7764 numarati Müşteri Hizmetlerimizden bize ulaşabilirsiniz.

Ürününüze ait sık sorulan sorulara, güncel haldeki yazılım ve kullanma kılavuzunun dijital kopyasına

http://destek.piranha.com.tr adresinden ulaşabilirsiniz.

Merkez Teknik Servis:

Piranha Bilişim Teknolojileri ve Pazarlama San. Tic. Ltd. Şti.

E-5 Yanyol, Türe Sk. No:2 34290 Beşyol - Florya / İstanbul

Tel: [phone] Faks: 0212 580 05 15

En güncel haldeki servis istasyonlarımızın listesine

www.piranha.com.tr/servislistesi adresinden veya 444 7764 numaralı Müşteri Hizmetlerimizden ulaşabilirsiniz.

Teknik servisimize göndereceğiniz arızalı ürünlerin için; lütfen sitemiz üzerinden indirip, doldurduğunuz

"Piranha Arıza Bildirim" formunu ve ayrıca faturanızın fotokopsini de ürün beraberinde göndermeyi unut-mayınız.

Kullanıma Dair Uyarılar

• Cihazınızı ısıtma aygıtlarına yakın yerde tutmayınız.
• Cihazınızı nemli ve ıslak ortamlarda bulundurmayınız ve kullanmayınız.
• Cihazınız, +45 ve -10 dereceleri arasında ideal performansında çalışmaktadır. Daha yüksek veya düşük sıcaklıklarda kullanmayınız.
• Cihazınızı güneş ışığını doğrudan alan yerlerde bulundurmayınız.

Sağlığınız İçin Bazı Uyarılar

• Dışarı kulakıkla ses veren bir cihaza sahipseniz; sürekli ve yüksek seste kullanıma bağlı geçiçi işitme kayıplarına maruz kalabilirsiniz.
• Cihazınız veya aksesuarlarını sıvı dolu kapların yakına koymayınız. Kısa devreye sebep olup elektrik çarpılmasına maruz kalabilirsiniz.
• Pilli bir cihaza veya aksesuara sahipseniz; pilleri ateşe atmayınız. Aksi takdirde pil yanıp, patlamaya neden olabilir.

Taşıma ve Nakliyede Dikkat Edilecek Hususlar

• Cihazınızı satın almış olduğunuz yerden hasarsız ve eksiksiz bir biçimde teslim aldığından emin olunuz. Aksesuar eksikliği veya cihazın hatalı depolama koşullarından dolayı kırık gibi çıkması durumlardan satıcıyı mağaza içinde anına bildiriniz. Gerekirse ürünü teslim almayınız. Ürünü teslim almanız durumunda yasal herhangi bir hak iddia etmeniz mümkün değildir.
• Cihazınızı taşıma veya nakliye esnasında herhangi bir darbeye maruz bırakmayacak gerekli önlemleri alınız.
• Cihazınızı kargo veya posta yoluya herhangi bir yere gönderirken mutlaka “sağlam bir koli içine” hasar görmeyecek şekilde ambalajlamasını yapınız.

Ürününüzün orjinal ambalajını satın alma tarihinden itibaren asgari 30 gün saklayınız.

Uyarılar

1. Uyarılar

1.1 Bilgi Talimatları

Bu navigasyon sistemi sizi hedef noktanıza kolayca ulaştırmak amacıyla en ileri uydu navigasyon teknolojisi ve detaylı bir yol haritası ile donatılmıştır. Bu yeni sistemin size sağladığı tüm olanaklardan en iyi şekilde yararlanabilmek için ürünü kullanmaya başlamadan önce lütfen bu talimatları dikkatlice okuyunuz.

Uyarı

Kişisel güvenliği tehdit eden herhangi bir durumda kullanıcılar verilen talimatlara uyacaklardır.

Dikkat

Bu ürünün herhangi bir şekilde zarar görmesi riskine karşı kullanıcılar verilen talimatlara uya- caklardır.

İpuçları

Kullanıcıların başvurabileceği ilave bilgiler içerir.

Küresel Yer Belirleme Sistemi ilk olarak Amerika Birleşik Devletlerinde Kullanılmaya başlanmıştır. Bu sistem Küresel Yönlendirme Sistemi üzerinden uydu sinyalleri alır. Sistem bu sinyalleri ve araç indüktörünü kullanarak mevcut konumunuzu gösterebilir ve istenilen hedef noktalarını bulmanızda size yardımcı olur. Bu navigasyon sistemi sizin açınızdan ekonomik olacak bir güzergâh seçebilir ancak bu her zaman en kısa veya trafik yoğunluğu olmayacak bir güzergâh anlamına gelmez. Genel olarak konuşmak gerekirse, araç sürücüsü kendi bilgisini veya kestirme

Uyarılar

yolları kullanarak istenilen hedef noktasına daha hızlı ulaşabilir. Bu navigasyon sisteminde araç sürücüleri görsel bir yol haritası ve sesli talimatlarla yönlendirilir. Bir kavşakta veya dönüş yapmak üzereyken cihaz size sürüş mesafesi ve yönünü hatırlataçaktır.

1.2 Güvenlik Bilgisi

1. Sürüş halindeyken tüm trafik kurallarına uymalısınız ve ürünü kullanmaya başlamadan önce sistemi çok ivi tanımalısınız.
2. Sistem sürücünün dikkatini dağıtacağından, can emniyetini korumak ve olası kazaları önlemek için sürüs halindevken cihazı calıstırmayınız.
3. Sadece sesli navigasyon talimatlarına güvenmeyiniz, bunlar sadece başvuru amaçlıdır. Çünkü yol işaretleri, trafik işaretleri ve hizmet bilgileri her zaman en son bilgiler değildir dolayısıyla arac sürücüleri harita güncellemelerini zamanında yapmalıdır.
4. Sistem verisinde bazı eksiklikler olabilecektir örneğin, yol işaretleri sık sık değişebilir; bu nedenle, sistem bilgilerini izlemeden önce trafik işaretlerine dikkat etmelisiniz.
5. Bu navigasyon sistemi araç sürücülerine karar vermelerinde yardımcı olmak amacıyla tasarlanmış olup herhangi bir yön, mesafe, yer veya arazi konumunu tam olarak ölçe-mevebilir.

1.3 Güvenlik Uyarıları

Can ve mal kayıplarını önlemek amacıyla, aşağıdaki uyarları dikkatlice okuyunuz ve bunlara uyunuz:

1. Talimatları okuyunuz.
2. Daha sonradan başvurabileceğiniz için talimatları saklayınız.

3. Tüm işletim talimatlarına uyunuz.

4. Aksesuarlar: Kazalara neden olmamak için diğer üreticilerin aksesuarlarını kullanmayınınız.

Uyarılar

1. Güç: Sadece üretici firma tarafından belirtilen gücü kullanınız. Yağmurlu havalarda veya cihazın uzun süre kullanılmayacağı durumlarda cihazı kapatınız ve fisini prizden çekiniz.
2. Enerji Kablosunun Korunması: Enerji kablosunun ayakların ulaşım alanında olmadığını dan emin olunuz.
3. Montaj ve Elektrik Bağlantısı: Emniyet açısından, cihazın kurulum ve elektrik bağlantısını yetkili kişilere yaptırınız.
4. Bakım ve Yedek Parça Değiştirme: Bakım ve parça değiştirme işlemlerinde yetkili teknisyenlere başvurunuz.
5. Isı Kaynakları: Cihazı güneş ışığına veya yüksek sıcaklıklara maruz bırakmayınız. Cihazı ısıtıcı veya ısıtma özelliği olan diğer her türlü objelerden uzak tutunuz.
6. Su veya Nemli Ortamlar: Cihazı yağmurlu veya nemli koşullara maruz bırakmayınız.
7. Temizlik: Cihazı gücünü kapattıktan sonra kuru ve yumuşak bir bezle temizleyiniz, gaz veya seyreltici gibi uçucu kimyasallar kullanmayınız.
8. Aşağıdaki durumlarda cihazı kapatınız ve derhal yetkili bir teknisyene başvurunuz:

a. Elektrik kablosu veya fişinin hasar görmesi

b. Cihaza sıvı veya yabancı objelerin girmesi

c. Yüksek bir yerden düşerek veya yanlış kullanım sonucunda hasar görmesi

1. LCD Ekran: LCD ekranı bir yerlere çarpmayınız veya düşürmeyiniz, çarpma veya düşme sonucunda cihazdan sızan sıvıya dokunmayınız, LCD ekranı ısıya maruz bırakmayınız ve herhangi bir nedenle çizilmesini önleyiniz.

1.4 Özel İpuçları

1. Hava koşullarının ve diğer etmenlerin GPS'in konumlandırılması ve kullanımı üzerinde etkisi var mıdır?

* Evet, yıldırım, kötü hava koşulları (kapalı, yağmurlu ve bulutlu) ve benzeri tüm etmenler sinyalleri ve GPS kullanımını etkileyebilir.

Uyarılar

1. Hangi faktörler GPS sinyallerini etkileyebilir?

a. ABD'de Savunma Bakanlığından alınan SA uydu mesajı. GPS sinyalinin hassasiyeti ABD'de doğrudan Savunma Bakanlığı tarafından kontrol edilir. Güvenliği sağlamak amacıyla, sivil halkın kullanımına yönelik sinyal hassasiyeti ordunun kullanımına yönelik olandan daha düşüktür bu nedenle askeri üs gibi hassasiyet derecesi yüksek alanlarda sinyaller engellenebilir ve yer belirleme hassasiyeti azalabilir.

b. Hava koşulları (kötü hava koşulları sinyallerin yoğunluğunu azaltarak istikrarsız yönlendirmelere neden olabilir.)

c. Elektrik, elektromanyetik, kablosuz dalga ve güçlü manyetik alanlar; bunların hepsi farklı karşılıklı etkileşime sahiptir.

d. Binalar, araçlar, ısı yalıtım kâğıtları, metal örtüler ve ağaçlar; bütün bunlar GPS sinyallerini azaltabilir bu nedenle cihazı aracın ön camına yakın bir yere yerleştiriniz.

1. GPS sinyalleri bina içlerinde neden alınmıyor?

* Binalar ve metaller sinyalleri kolaylıkla kesintiye uğratabilir ve doğrudan bina duvarlarından geçemeyebilirler, dolayısıyla GPS bina içlerinde kullanılamaz.

1. Güneş perdesi GPS sinyallerini etkiler mi?

* Güneş perdesinin metal malzeme içermesi durumunda, GPS üzerinde bir takım etkileri olacaktır.

1. Cihaz açıldıktan sonra sistemin yer belirlemesi ne kadar sürer?

* Geniş ve parazitsiz ortamlarda GPS yaklaşık 1 dakika içerisinde yer belirlemeye başlayacak olup, GB/T 19392 - 2003 - 5.3 Standardı uyarınca bu süre 5 dakikadan daha az veya eşdeğer bir süredir.

1. Maksimum pil süresi ne kadardır? Cihazın şarj edilmesi ne kadar sürer?

* Maksimum navigasyon süresi %50 ses ve parlaklık değerinde 3 - 4 saattir. Şarj için gereken süre bekleme konumunda 3 - 3,5 saattir ancak bu süre farklı ortamlara göre değişiklik gösterecektir. Cihaz ayrıca güç açık konumda iken de şarj edilebilir, bu durumda şarj için gereken süre daha uzun olacaktır. Şarj işlemi sırasında cihazda ısı artışı olması olağan bir

Uyarılar

durumdur.

1. Sahip olduğunu GPS cihazının sağladığı avantajlar nelerdir?

* Hızlı küresel yer belirleme, sabit sinyal, ücretsiz servis, her şehir için detaylı harita, tüm seyahat için sesli navigasyon, akıllı yol planı, Microsoft Windows CE.net işletim sistemi, 65k renkli dâhili GPS ile 5" TFT dokunmatik ekran ve yüksek kapasiteli şarj edilebilir LI-polimer pil özelliklerini destekler.

1. Normal şartlarda, GPS alıcısı kaç uydu yakalayabilir?

*Normal şartlarda, pek çok GPS alıcısı 8 - 12 uydu yakalayabilir.

1. Ses düzeyi çok yüksek olduğunda müzik kalitesi bozulur mu? Bazen WMA formatındaki dosyalar calınamıyor, neden?

*Müzik dosyalarının yasal yollardan alınıp alınmadığından emin olunuz. Müzik dosyasının yasal yollardan alınmaması büyük problemlere neden olacaktır. WMA dosyaları telif hakları altında korunan dosyalardır, bu nedenle işletim sırasında yazılım şifresinin çözülmesi gerekmektedir.

1. Aracın çalıştırılması sırasında cihazın bir yerlere çarpması nasıl önlenebilir?

* Araç çalıştırılmadan GPS cihazı araç tutturma aparatına yerleştirilmemelidir.

Önemli Uyarı

Önemli Uyarı

Cihazınızın aktivasyon süresi www.piranha.com.tr sitesi sistemi gereği, ilk uydu bağlantısından sonraki 1 ila 30 gün arasında gerçekleşir.

Piranha Navigasyon işletim sistemi kullanma kılavuzu, destek, ve sık sorulan sorular için www.piranha.com.tr adresini ziyaret ediniz.

Ürün Tanıtımı

1. Ürün Tanıtımı

1.1 Ürün Özellikleri

4,3 inç yüksek tanımlı gerçek renkli ekran dokunma girişi. Profesyonel taşınabilir navigasyon sistemi, araba elektroniği ara birimi tasarımı, kolay kullanım.

Yüksek kapasiteli Mikro SD kartı elektronik navigasyon haritalarının depolanmasının yanı sıra videoları, şarkıları, resimleri ve de kişisel dosyaları depolar.

Şehirlerin detaylı harita bilgisi, sesli navigasyon ve otomatik sorunsuz açıp kapama.

Yüksek duyarlılıklı GPS alicısı, sinyal ve konum almak için daha hızlı ve daha hassas olan iç anten.

Hızlı yanıt ve yarı otomatik/ elle başlatma, uydu sinyalini yeniden yakalamak sadece 1 saniye, konumlandırma mevzisi için 10 metreden daha az, zaman hassaslığı 1 mikro saniye. Multimedya eğlence: Mp3, Film, Resim ve E-kitap.

Bireysel fonksiyon desteği özellikleri: birden çok dil, arka ışık ayarlaması, güç kaynağı yönetimi, koordinat ayarlama (ekran) vb.

İçeride doldurulabilir lityum polimer pil. Yüksek hızlı USB 2.0 bağlantı elemanı.

İçeride USB ile doldurulabilir lityum polimer pil.

İki renkli ışık göstergesi: Şarj sırasında kırmızı ışık yanar, tam dolduğunda söner. Sistem yazılı- mini güncellemek için Mikro SD kart.

Ürün Tanıtımı

1.2 Not

Lütfen ürünü doğru bir şekilde yerleştirin, görüş alanını ve güvenlik hava yastığını engellemeyin. Üretici, yanlış kurulumdan kaynaklanan ürün hatalarından, diğer mali veya fiziksel kayıplardan dolayı sorumluluk kabul etmeyecektir.

Kulaklık takmamanız, arabayı sürerken GPS'i kullanmamanız önerilmektedir. Lütfen güvenlik için bunlardan uzak durun.

Uçakta GPS'i kullanmak isterseniz, lütfen havayolu şirketine danışın. Uçuş sırasında elektronik ürünler kullanmak ciddi bir konudur.

Lütfen GPS navigasyonunu Manyetik alanlardan uzak tutun. Bu tür alanlar ürüne zarar verecektir. Kullanım sırasında ürünü düşürmemeye, bir yerlere çarpmamaya dikkat edin. Aksi halde ürünün yüzeyi çizilebilir, pili çıkabilir, veriler kaybolabilir ve diğer donanımlar zarar görebilir.

Uzun süre yüksek sesle kulaklık kullanmamanız tavsiye edilmektedir. Lütfen sesi uygun bir se-viyeye ayarlayın ve dinleme hasarlarından kaçınmak için kullanım süresini kontrol edin. Yüksek ses kalıcı işitme sorunlarına neden olabilir.

Kimyasal ürünler veya temizlik sıvıları ile ürünü temizlemeyin. Bunlar ürünün yüzeyine ve boyasına zarar verecektir.

Formatlama veya yükleme süreci sırasında aniden bağlantıı kesmeyin, bu programda hata oluşmasına neden olabilir.

Ürün depolama amacıyla kullanlıyorsa, lütfen doğru dosya yönetim operasyonunu izleyin. Yanlış çalıştırmadan kaynaklanan hiçbir sorunun sorumluluğunu kabul etmeyiz.

GPS'deki kişisel verilerin bir kopyasını bilgisayarınıza aktarmanızı tavsiye ediyoruz.

Ürün Tanıtımı

Isınmadan kaynaklanabilecek yangından kaçınmak için aşırı yüklü güç kaynakları kullanmamanız, güç kablosunu ağır ürünler ile germemeniz gerekmektedir.

Elektrik şokundan kaçınmak için ıslak eller ile güç kaynağını fişe takmayın.

Pili ve ürünü yanlış bilgiden veya hasardan korumak için ürünü doğrudan güneş ışığının altında veya yüksek ısılı yerlerde bırakmayın.

Ürünü ısıdan kaynaklanabilecek hasarlardan korumak için lütfen ürünü masanın üstüne koyun; halının, yastığın veya paspasın üzerine değil.

Ürün ile ilgili bir sorun olduğunda hemen ilgili tamirci ile iletişime geçin. Lütfen ürünü sökme-yin.

Karışıklıktan kaynaklanan hasarları önlemek için lütfen kabloları düzenli tutun.

Lütfen sert LCD ekranı sıkmayın, ürünü parlak ışığın altına koymayın ve ekran yüzeyini temizlemek için yumuşak bir bez kullanın.

Veri kaybını önlemek için lütfen navigasyonu, müzik çaları, video oynaticısını veya harita göstericisini kullanırken güç kaynağını kesmeyin

Bellek kartı dosyalarında hasarı veya sistem verileri dâhil verilerdeki kayıpları önlemek için sistem bellek kartını okurken veya dosyaları depolarken lütfen bellek kartını çıkarmayın.

Lütfen formatlama, yükleme veya indirme işlemi yaparken aniden güç kaynağını kesmeyin, aksi takdirde uygulamada hatalar oluşabilir.

GPS sadece sabit bir belge formatını oynatabilir, lütfen multimedya dosyalarının uyumunu dikkate alın.

Tüm TV şovları, müzik, filmler ve resimler telif hakları korumasına tabidir. Her tür yetkisiz

Ürün Tanıtımı

uygulama, ilgili yasanın ihlali anlamına gelecektir.

Ses bozulmasından kaçınmak için lütfen uzun süre boyunca hoparlör sesini maksimum seviyede tutmayın,

Kılavuzda kullanılan resimler sadece referans içindir, lütfen asıl ürünü dikkate alın.

1.3 GPS Sağduyu

GPS kullanımı hakkında bazı öneriler vardır. Lütfen kullanmadan önce bunları okuyun ve GPS navigasyon ekipmanının çalışma verimliliğini artırın.

GPS navigasyon ekipmanı, eşzamanlı dünya uydusu sinyalleri alıcısı yoluyla konumlandırma verecek şekilde çalışır. İç mekânlarda veya yüksek yoğunluklu alanlarda sinyali alamayabilir. Ve sinyal köprülerde zayıflayabilir.

GPS navigasyon ekipmanı çalışırken, farklı konumlarda farklı uydu sinyalleri alacaktır. Biz buna efemeris deriz ve genelde efemeris en çok 300 KM'lik bir alanı kapsayacaktır. A noktasını efemeris olarak alıp gücü kestikten sonra 300 KM daha hareket ederseniz, GPS konumunuz bir başkasına değişecektir, uydu tarafından yeniden aranacaktır. Bütün bu süreç uzun zaman alacaktır, ama GPS sıfırlama düğmesine basabilir ve GPS test fonksiyonu altındaki efemerisi silebilirsiniz. Bu zamandan tasarruf etmenizi sağlayacaktır.

GPS yüksek hızla ilerlerken, konumlandırmayı yapmak zor olacaktır. Konumlandırma için dur-manız ve cihazın çalışmasına izin vermeniz en iyisi olacaktır.

Ürün Tanıtımı

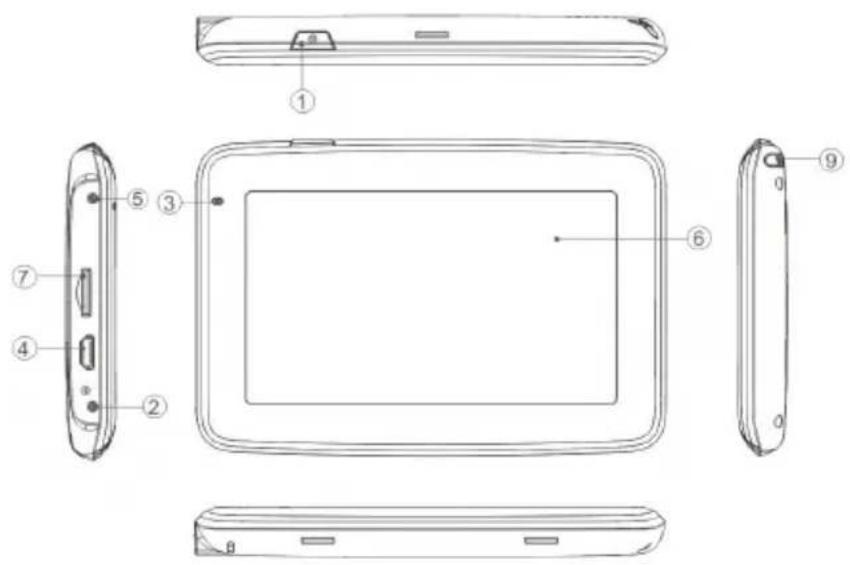

1.4 Ürün Görünümü

1. Güç Anahtarı: Güç açık/ kapalı/ uykuda
2. Sifirlama: Cihaz bozuksa, arızalıysa veya anormal bir şekilde çalışıyorsa, sistemi yeniden başlatmak için bu düğmeye basın.
3. Mikrofon: Eller serbest ses girişi
4. USB Port: MİNİ USB kablosu yoluyla PC ile verileri paylaşma
5. Güç Göstergesi: Şarj olurken ışık kırmızıdır, pil tamamen şarj olduğunda ışık yeşile döner.
6. Gösterge Ekranı
7. Mikro SD yuvası
8. Hoparlör
9. Dokunmatik kalem

Temel Çalıştırma

2. Temel Çalışma

2.1 Ekran görünümü açıklaması

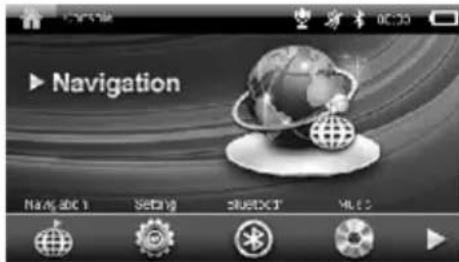

Sistem Ana Menüsü:

Sistem ana menüsü altındaki İlesine tıklayın ve seçim yapmak için kaydırın. Kullanımı daha rahattır.

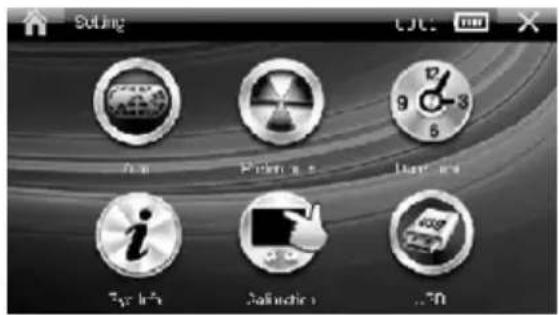

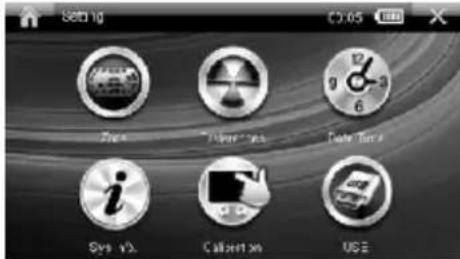

İkinci arayüz sistem ayarı:

Menü altında, ilgili fonksiyonlara girmek için simgeye tıklayın. İkinci menüler altındaki menü düğmesine kısa süreliğine basarak ana menüye geri dönebilirsiniz.

2.2 Pil Talimatları

Pil gücü zayıfladığında sistem Pil Az uyarı arayüzünü gösterecektir. Bu arayüzü gördüğünüzde, lütfen güç kaynağını bağlayın ve normal kullanıma devam edin.

2.2.1 Pil Şarj Etme Talimatları

1. Pil azaldığında, normal kullanımma devam etmek için mümkün olan en kısa sürede şarj edin.
2. Yeni bir pil yeterli gücü sağlamayabilir.
3. Şarj için USB kablosu kullanırken, pilin dolduğundan emin olmak için 3-4 saat gereklidir.
4. Yeni bir pil birden çok şarj edilip boşaldıktan sonra en iyi performansını sunmaya başlar.
5. Eğer birimler uzun bir süre kullanılmayacaksa, 2-3 ayda bir tam olarak şarj etmenizi öneririz.

Temel Çalıştırma

2.2.2 Şarj aleti kılavuzu

1. Araba Şarj Aleti

1. Araba şarj aletinin bir ucunu cihazının güç girişine takın.
2. Diğer ucunu da aynı anda güç sağlamak ve de cihazı şarj etmek için çakmak girişine takın.

Dikkat: Lütfen araç çalışmaya başlarken cihazda oluşabilecek hasarları önlemek için araba şarj aletinin araba başlatıldıktan sonra takın.

2.3 Gücü Açıp/ Kapama

2.3.1 Açma

Cihazın üstündeki güç düğmesine kısa süreliğine basın.

Dikkat: Ana birimi bir konumdan diğerine taşıdığı, ortama uyum döneminden sonra üniteyi açmanızı tavsiye ediyoruz. Nem veya hava değişimleri, ana birimde kısa devre oluşmasına neden olabilir.

2.3.2 Kapama

Üniteyi kullanmayı bırakmak istediğinizde, lütfen ünitenin üstündeki güç düğmesine kısa bir süre için basın. Karşınıza uyutma ve kapatma seçeneklerinin gösterildiği bir arayüz çıkacaktır. Uyut ikonuna tıkladığınızda, sistem uyuyacak ve kapat ikonuna tıkladığınızda, sistem kapana-caktır.

Temel Çalıştırma

2.3.3 Sıfırlama Sistemi

Sistemden yanıt alamazsanız, makinenin solundaki sıfırlama düğmesine dokunmatik kalem ile basabilirsiniz. Bu işlemi yapmanızı gerektiren durumlar aşağıdaki olabilir:

1. Ekran geçişinde gecikmeler ve duraksamalar.
2. Tıklamadan soruna görevin yerine getirilme süresi çok uzun.
3. Güç düğmesine basıldığında kapanma işlemi gerçekleşmiyor.

Dikkat: sistem yanıt vermediğinde üniteyi sıfırlayabilirsiniz. Ama sistem verileriniz kaybedersiniz, o yüzden lütfen arada bir verilerinizi yedekleyin.

Sistem Operasyonu

3. Sistem Operasyonu

3.1 Ses Çalma Fonksiyonu

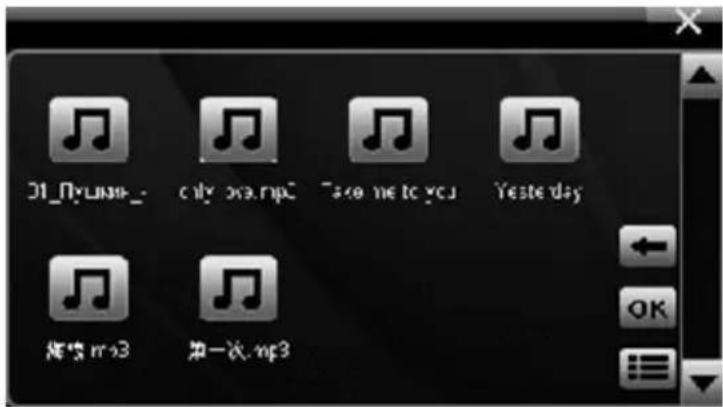

Bu fonksiyon kullanıcıya ses dosyaları çalma şansı sunar. Oynatılabilecek ses formatları MP3, WMA, WAV'1 içerir.

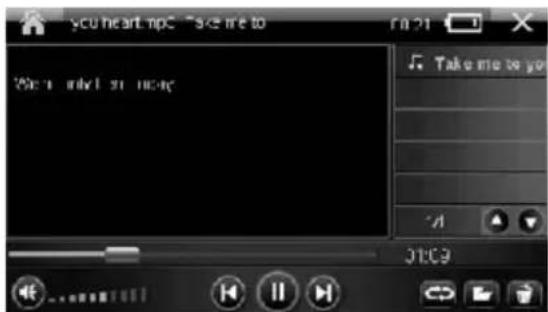

3.1.1 Manuel Çalıştırma

Sistem arayüzü altından, ikonuna tıklayın ve sonra ses çalma fonksiyonuna girin. Ekran aşağıdaki gibi olacaktır.

: En son dosyayı oynat oynat

: Oynat

: Duraklat

Sistem Operasyonu

: Sonraki dosyayı oynat

: Dosyayı sil

Rastgele müzik dosyalarını çal

: Müzik dosyalarını düzenli olarak durmadan çal

: Müzik listesine dosyalar ekle

: Kapat ve çık

: Ses ayarlama, kaydırma çubuğunu kullanarak sesi ayarla, üngesine tıkla ve ses tamamen kapanıca şüngesine değişir. Sesi açmak için tekrar tıkla.

3.1.2 Ses Dosyası Seçeneği

Ses çalar arayüzünde simgesini seçin ve bu sizi otomatik olarak ses listesi sayfasına götür- recektir.

OK : Dosya listesinden çalma listesine eklemek istenilen bütün müzik dosyalarının seçildiğini ifade et.

: Çalma listesine eklemek için seçilen tüm müzik dosyalarını doğrula.

: Önceki menüye geri dön.

Sistem Operasyonu

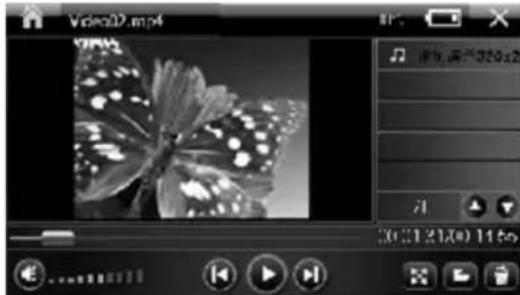

3.2 Video Oynatma Fonksiyonu

Bu fonksiyon kullanıcıya video dosyaları oynatma şansı sunar. Oynatılabilecek video formatları: AVI, ASF, WMV, MP4 ve 3GP.

3.2.1 Arayüz Fonksiyonuna Girme

Sistem arayüzü altından, ımuna tıklayın ve sonra video oynatma fonksiyonuna girin.

Oynatma İçin Düğme İşlevleri

: Oynat

: Duraklat

Sistem Operasyonu

: Önceki video

: Sonraki video

: Seçilen dosyaları ekle

: Kapat ve çık

1

Ses ayarlama kaydırma çubuğu, simgesine tıkla, simgenin'e değişanlamına gelir.

: Video süresini ve toplam gerekli süreyi gösterir.

: Oynatma hızı için kaydırma çubuğu

Sistem Operasyonu

Dikkat:

a) Video oynatırken iki kere ekrana tıklatıp, mesesine tıklarsanız tam ekran moduna geçersiniz.
b) Tam ekran modunda videoyu oynatırken araç çubuğu gizlenecektir, araç çubuğunu yeni den görüntülemek için ekrana iki kere tıklayın.

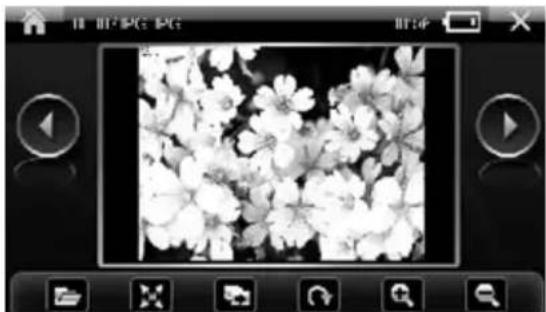

3.3 Resim Okuma Fonksiyonu

Bu fonksiyon, kullanıcıya SD kartındaki resimleri görme şansı verir. Dosya formatları JPG, BMP, GIF ve PNG'yi içerir.

Arayüz fonksiyonuna gir.

Arayüzün altında, düğmesine tıklayın ve resim okuma fonksiyonu arayüzüne girin.

Ekran ana menüyü gösterir.

Sistem Operasyonu

Tararken Kullanacagınız Düğme Fonksiyonları:

: Şu anki resmi büyüt

: Şu anki resmi küçült

: 90 derece döndür

: Otomatik olarak tara

: Tam ekran

: Kapat ve çık

Sistem Operasyonu

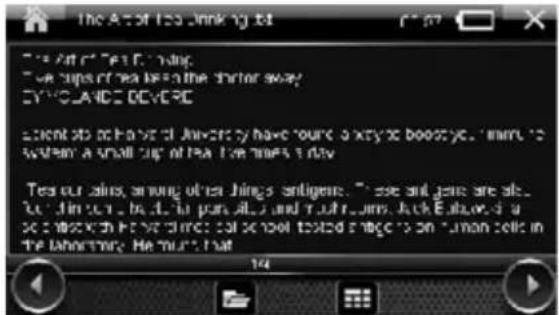

3.4 Metin Okuma Fonksiyonu

Bu fonksiyon, kullanıcıya SD kartında depolanan e-kitap dosyalarını okuma şansı sunar. Dosya formatı txt'tir. Arayüz fonksiyonuna gir.

Sistem menüsü altındaki ①ğmesine tıklayarak Metin okuma arayüzüne gir.

Tararken kullanabileceği niz düğme fonksiyonları

: Dosya seçim listesine
: Önceki sayfa
: Sonraki sayfa
: Seçim sayfaları ayarına gir
: E-KİTAP sayfalarını Kapat ve çık

Sistem Operasyonu

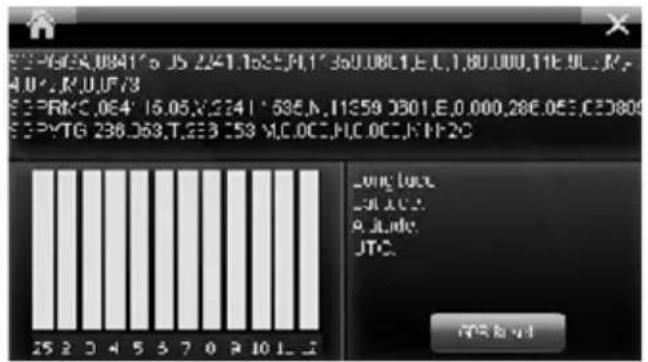

3.5 GPS Monitörü

Sistem menüsü altındaki İndüğmesine tıklayarak GPS bilgi sorgulama arayüzüne girersiniz.

Bu arayüzde, GPS sinyal seviyesi, o anki enlem/ boylam ve uydu zaman bilgisi görüntülenecektir. Sinyal seviyesi belli bir değere ulaştıktan sonra uydu haritalarında konumu gösterecek ve bu arada yerel zamanı mevcut uydu zamanına göre ayarlayacaktır. GPS Sıfırlama düğmesine basıldığında, alınan uydu değerini silecek ve yeniden yarı otomatik olarak işleme başlayacaktır.

Sistem Operasyonu

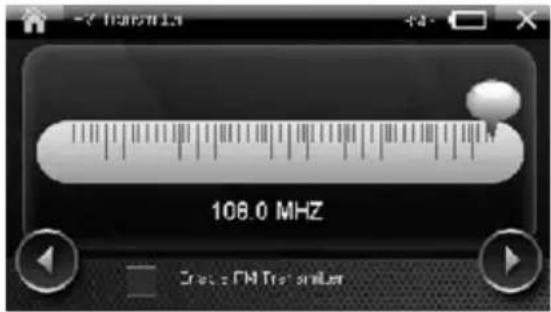

3.6 FM Verici

Bu fonksiyon, FM frekansını ayarlayarak ünitenin sesini alacak ve araba radyosunda oynatacaktır. Bu sayede hoparlörün ses düzeyi artık ünitenin boyutu ile sınırlı değildir.

Manuel Çalıştırma

Sistem arayüzü altındaki düğmesine tıklayarak FM fonksiyonu menüsüne girin.

Ekran aşağıdaki şekilde görünür:

"Etkinleştir" ögesini seçin ve tıklayın. FM fonksiyonu başlatılır. Kaydırma çubuğu veya oynatarak, frekans ayarlanır ve ekranda görüntülenir.

"Etkinliğini kaldır" düğmesini seçerek ve tıklayarak, FM fonksiyonu devreden çıkarılır.

Dikkat: FM fonksiyonunu açtığınızda en iyi sonucu araba şarj aleti takılıyken alırsınız.

Sistem Operasyonu

3.7 Ayarlar

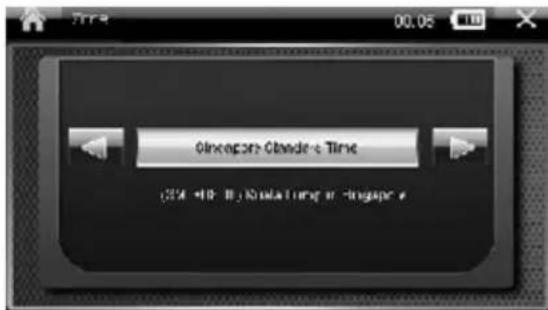

1. Saat Kuşağı Ayarı

Kuşak simgesine basın. Durum çubuğu geçerli zaman kuşağınl gösterecektir. ayarlamak için basın.

Saat kuşağınlı ayarlamak için 41 düğmelerine basın.

GPS sinyalleri aracılığıyla, zaman ayarı otomatik olarak geçerli zamanı günceller. Sistem sıfırlandıktan sonra ise saat geçici olarak fabrika ayarları saatine geri döner. GPS yol bulmaya başladığı anda, zaman standart zamanı günceller. Lütfen zaman kuşağı ayarının yerel zaman dilimi ile uyumlu olması gerektiğine dikkat edin.

Sistem Operasyonu

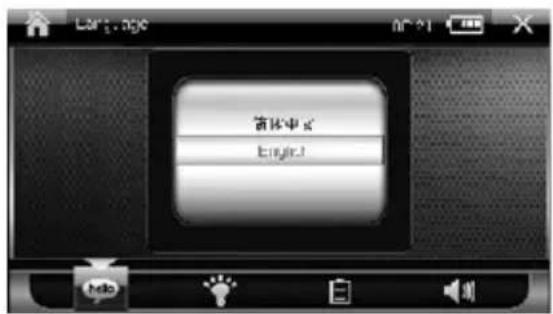

Sistem ana menüsü altındaki duMesine tıklayarak tercihler arayüzüne girin.

Dili, parlaklık seviyesini, günü, sesi (sistem sesi, tuş sesi) seçebilirsiniz.

: Dili seçmek için tıklayın.

: Parlaklık seviyesini ayarlamak için tıklayın.

: Otomatik uyuma zamanını ayarlamak için tıklayın.

: Sesi ve tuş sesi seviyesini ayarlamak için tıklayın.

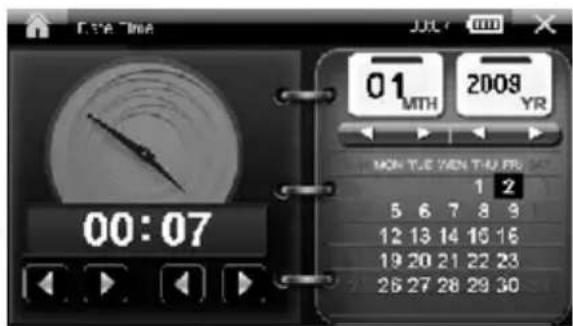

Zaman ayarı sayfasına girmek için simgesine tıklayın. Sayfanın sol ve üst sağ köşesinde saat, ay, yıl ayarları vardır. Gerekli ayarlamaları < > düğmelerine tıklayarak ayarlayın. Çıkmak için düğmesine veya kaydedip çıkmak için düğmesine basın.

Sistem Operasyonu

Zaman ayarı sayfasına girmek için simgesine tıklayın. Sayfanın sol ve üst sağ köşesinde saat, ay, yıl ayarları vardır. Gerekli ayarlamaları < > düğmelerine tıklayarak ayarlayın. Çıkmak için düğmesine veya kaydedip çıkmak için düğmesine basın.

Sistem Operasyonu

4. Sistem

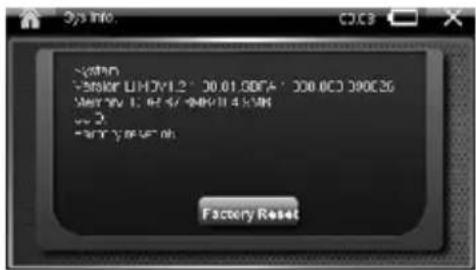

Sistem bilgisine girmek için ıgimgesine tıklayın.

Sistem sürümünü, bellek kapasitesini buradan görebilirsiniz. Fögsyına tıklayınca, ünite otomatik olarak fabrika ayarlarına geri dönecektir.

5. Ekran Kalibrasyon Fonksiyonu

Bu özellik koordinat sapmalarının düzeltilmesi içindir. Ayarlar menüsündeki düğmesine tık- layın. Ekran aşağıdaki gibi görünecektir:

Bu arayüzü ve dokunmatik kalemi kullanarak, odak noktasındaki artı simgesine tıklayın. Simge yer değiştirecektir, lütfen tıklamaya devam edin.

Kalibrasyon verilerini kaydetmek için 10 saniye içinde ekrana tıklamalısınız.

Sistem Operasyonu

Ayar menüsündeki Üğmesine tıkladığınızda, ayarlar arayüzüne gireceksiniz. USB kablosunu kullanarak cihazı bilgisayara bağlayın.

Cihaz “şarj” ve “çevrimiçi” ikonlarını gösterecektir.

"USB DİSK MODU"na girecektir ve cihaz başarıyla toplu depolama modunda bilgisayara bağ- landığında bilgisayarımda iki yeni "mobil disk" ikonu olacaktır. İlk ikon cihazın dahili belleği, ikincisi de cihazın SD kart belleğini ifade eder. (SD kartı takılı değilse, ikinci disk simgesi ol- mayacaktır.)

Bakım ve Sorun Giderme

4. Bakım ve Basit Sorun Giderme

4.1 Ürün Teknik Özellikleri

Boyut	122*85.6*13mm
Net Ağırlık	Yaklaşık 151 g
Sistem	İşletim Sistemi	Windows CE6.0
	CPU Frekansı	Atlas V AT550,ARM11,500MHz DSP 250MHz.
	DDR	64MB veya 128MB DDR2 (İsteğe bağlı)
	NAND Flash	SLC:64MB-512MB MLC:1GB-4GB (İsteğe bağlı)
	Harici Bellek	MAKS 16G Mikro SD
Medya fonksiyonu	Video	ASF AVI MP4 3GP WMV
	Ses	MP3 WMA WAV
	Fotograf	JPG, BMP, PNG, GIF
	E-kitap	TXT
Diller	Modern Çince, İngilizce, İtalyanca, Fransızca, İspanyolca, Almanca, Portekizce vb.
Güç
	Araba Şarj Aleti	GİRİŞ DC 12-24V ÇIKİŞ DC5V/ 1,5A
	Pil	3,7V /850mAh
	Kesintisiz Çalışma Süresi	1,5-2,5 saat, ses ve arka plan ışığı %50'ye ayarlanabilir
	Güç Tasarrufu	Otomatik bekleme modu, ekran koruması (siyah ekran)

Bakım ve Sorun Giderme

GPS Modülü	Frekans	1575,42MHz
	Port	COM7
	Baud hızı	38400
	Kanallar	64 kanal
	Hassaslık	-161dBm
	Doğruluk	Konum: < 10 metre
	Başlama süresi	Otomatik başlama: 3 saniye, ortalama
		Yarı otomatik başlama: 38 saniye, ortalama
		Eile başlama: 45 saniye, ortalama
	Yenileme hızı	0,1 / saniye
FM (İsteğe bağlı)	Frekans Aralığı	76-108MHz
Sıcaklık	İstenilen	-10 ~55
	Çalışma Sıcaklığı	10^ 55^
Sıcaklık/nem	Depolama Sıcaklığı	-25^ 75^ kısa dönem depolama
		-20^ 25^ uzun dönem d'epolama
	Maksimum nem % 80, sıcaklık 40 C^n aşmadığında
USB	USB 2.0 Yüksek hızlı

Bakım ve Sorun Giderme

4.2 Basit Sorun Giderme

No	Hata	Neden analizi	Çözüm
1	Açılmıyor	1. Pil bitmiş (güç düğmesine basıldığında, ekran kırışısmalarından sonra başka bir görüntü yok)	Ünite şarjı hakkındaki bölümü okuyun, aksesuarları kullanarak üniteyi şarj edin.
		2. Başlangıç arayüzü görünüyor, ama oradan ilerlemiyor.	Sistemi yeniden başlatmak için dokunmatik kale mile sağ sıfırlama düğmesine basın.
2	Ölü ekran	Görüntü yok veya düğmeye basıldığında değişiklik yok ya da boş görüntü.	Sistemi yeniden başlatmak için dokunmatik kale mile sağ sıfırlama düğmesine basın.
3	Şarj edilemiyor	Şarj ederken, cihazın kırmızı ışığı yanmıyor veya ekranda şarj oluyor sembolü görüntülenmiyor.	1. şarj aleti yanlış bağlanmış.2. şarj aleti arızalı.3. pil arızalı veya şarj dolu.
4	GPS sinyali yok	Alıcı 3 dakika içinde sinyali, konumu alamadı.	Cihazı açık havaya, yüksek binalardan ve ağaçlardan uzak bir noktaya taşıyın. Alıcının bir süre aynı GPS sinyalini alabilmesi için birkaç dakika cihazı yerinden oynatmayın.

Periyodik Bakım ve Onarım

- Cihaza ait (varsa) periyodik bakım ve ayrıca onarımlar yalnızca yetkili teknik servisler aracılığı ile yapılır.

- Cihazına ait kendi kendinize gerçekleştirilbileceğiniz herhangi bir periyodik bakım veya onarım bulunmamaktadır.

- Piranha yetkili servisleri haricinde, cihazın içine yapılacak her türlü müdahalelerde cihazınız garanti dışı olur.

Garanti Süresi ve Kullanım Ömrü

- Bu ürünün garanti süresi 2 (iki) senedir.

- Sanayii Bakanlığı'nca tespit edilen kullanım ömrü 5 (beş) senedir.

MERKEZ OFIS

Piranha Bilisim Teknolojileri

ve Pazarlama San, ve Tic. Ltd. Sti.

ADRES

E-5 Yanyol, Türe Sk. No: 2

34290 Besyol-Florya/İSTANBUL

KOORDINATLAR

40 58 49.09°N

28 47 45.06'E

TELEFON & FAX

4447764

0212580 0615 Fax

WEB

www.piranha.com.tr

deatekapiranha.com.tr
