KULLANIM KILAVUZU Charger M Type Piranha

Bu kullanma kılavuzu Charger M Type model Oto Radyo Medya oynaticı için geçertidir.

DİKKAT: Bu kullanma kılavuzu sadece web sitesi için hazırlanmış olup, ürün içerisindeki kılavuz ile farklılıklar gösterebilir.

CE

© 2010 Piranha. Tüm hakları saklıdır. Piranha logosu Piranha'ya aittir. Diğer tüm logo ve markalar salerine aittir. Yazım ve baskı hatalarından Piranha sorumlu değildir.

Değerli Piranha™ Dostu,

Öncelikle ürünümüzü tercih ettiğiniz için teşekkür eder, iyi günlerde kullanmanızı dileriz.

Cihazınızı kullanmadan önce, sizin için özenle hazırladığımız bu kılavuzu dikkatlice okuyunuz. Kılavuzdaki bilgilere ileride de ihtiyacınız olabileceğinden lütfen kılavuzu saklayınız.

Bu kılavuz üründen maksimum performansı elde etmeniz için hazırlanmıştır. Yazılım güncellemeleri ve diğer ürünlerimiz için bize http://www.piranha.com.tr adresinden ulaşabilirsiniz.

İyi eğlenceler dileğiyle...

Piranha™ Takımı

1

İçindekiler

İçindekiler

• Önsöz
  • Çindekiler
  • İthalatçı Firma
• Kullanıma Dair Uyarılar/ Taşıma ve Nakliye
• Buş Fonksiyonları
  • Ana Fonksiyonlar
• Çalıştırma
• Arıza ve Çözümler 1
• Teknik Özellikler 1
  • U15aktan Kumanda
  • Periyodik Bakım/ Kullanım Ömrü/ Merkez Teknik Servis 1
  • Botlar 1
• CEBelge Bilgileri/ Üretici Firma/ İthalatçı Firma

İthalatçı Firma

Piranha Bilişim Teknolojileri ve

Pazarlama San. Tic. Ltd. Şti.

E-5 Yanyol, Türe Sk. No: 2

34290 Beşyol-Florya/ İSTANBUL

Tel: [phone] Pbx

Her türlü öneri ve eleştirileriniz için bize bu adresten ulaşabilirsiniz.

Kullanıma Dair Uyarılar

Kullanıma Dair Uyarılar

40 derece ya da daha yüksek sıcaklıkta ve %90 ya da daha yüksek nemlilik oranına sahip yerlerde • konumlandırmayınız.

Kirli yerlerde konumlandırmayınız. •

Güneş ışığını doğrudan alan yerlerde konumlandırmayınız.

Taşıma ve Nakliye

Taşıma ve Nakliye Sırasında Dikkat Edilecekler

Cihazınızı nemli ve ıslak ortamlarda taşımayınız.

Cihazınızı sıkışıp hasar görecek ortamlarda taşımayınız.

Tuş Fonksiyonları

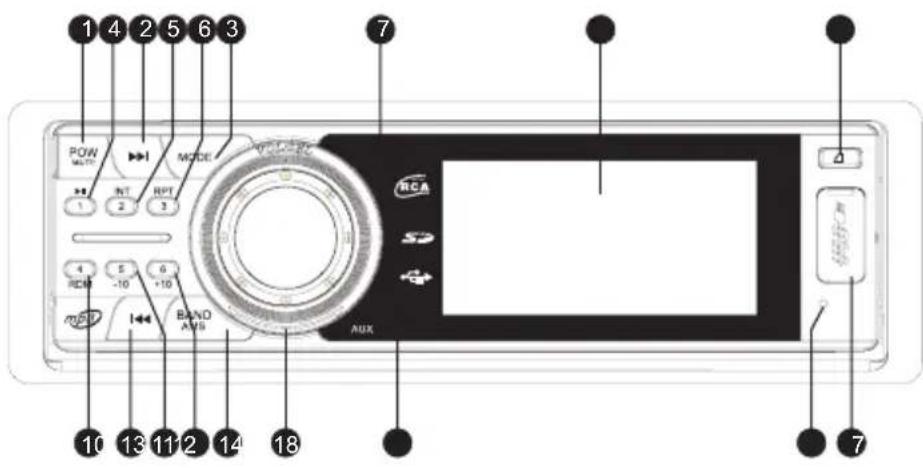

Tuş Fonksiyon Şeması

1. "Güçazıt açır/ kapatır - "SESSİZ" tuşu: cihaz sesini kapatır.
2. "▶▶1" tuşu: ileri/ ileri yönde otomatik arama "MOD" tuşu:3. mod değiştirir/ aramayı iptal eder
3. "1/▶II" tuşu: ön ayarlı istasyon/ duraklat/ durdur
4. "2/ INT" tuşu: ön ayarlı istasyon/ parça başlarını çalma
5. "3/ RPT" tuşu: ön ayarlı istasyon/ tekrar çalma
6. Uzaktan kumanda alicısı
7. LCD Ekran

Tuş Fonksiyonları

Kilit Açma Düğmesi:9. Panel kilidini serbest bırakır

"4/ RDN" tuşu:10. ön ayarlı istasyon/ rastgele çalma

"5/-10" tuşu:11. ön ayarlı istasyon/ önceki on yürütme

"6/ +10" tuşu:12. ön ayarlı istasyon/ sonraki on yürütme

1. "|◀◀" tuşu: geri/ geri yönde otomatik arama

2. "BAND" tuşu: bant değiştirme/ telefon bağlantısı

“AMS” tuşu: Otomatik istasyon kaydetme AUX Girişi15.

1. "MIC" Girişi: Mikrofon (cihazın Bluetooth özelliği yoksa bu fonksiyonu desteklemez)

2. USB Girişi

3. "VOL/ SEL" tuşu: BAS-TRE-BAS-FAD (RDS destekli AF TA fonksiyonları)

—LOUD-DSP-DX-ST

Sökülebilir Panel (Tuş 9)

1. Paneli çıkartmak için;

Kilit açma düğmesine basınız, panel yarım açılacaktır, paneli tutarak yukarı doğru hafifçe çekerken aynı anda ileriye doğru itiniz.

2. Paneli takmak için;

İlk önce panelin sağ tarafını arka panel tarafından doğru olarak yerleştiriniz, sonra panelin sol tarafını panelin arka tarafı ile sıkıca birleşene kadar itiniz ve bastırınız.

RDS (Opsiyonel)

Normal radyo istasyonu aranması gerektiğiinde, öncelikle AF fonksiyonunu (alternatif frekans listesi) kapatmak için AF tuşuna basıniz. RDS destekli radyo istasyonlarını aramak için AF, TA, PTY fonksiyonlarını çalıştırabilirsiniz. RDS program seçimi için PTY tuşuna; otomatik radyo istasyonu aramak için TA ve RDS

Ana Fonksiyonlar

frekansı değiştirmek için AF tuşlarına basınız.

1. Ana Fonksiyonlar

1.1 SD/ MMC/ USB YÜRÜTME FONKSİYONU
1.2 FM/ AM ELEKTRONİK RADYO SİSTEMİ FM/ AM & FM (ÜRÜNE GÖRE OPSİYONELDİR)
1.3 Ön Ayarlı İstasyonu Hafızaya Kaydetme

Bu Cihazın FM/ AM fonksiyonları varsa, toplam 30 Ön ayarlı istasyonu hafızasına alabilir (FM: 18 & AM: 12);

Eğer sadece FM fonksiyonu varsa, 18 ön ayarlı radyo istasyonu hafızaya kaydedilebilir.

1.4 Aux Girişi
1.5 Giriş Voltajı 12v/24v
1.6 Güncel Saat Gösterme
1.7 Uzaktan Kumanda (Opsiyonel)
1.8 Geniş Lcd Ekran
1.9 4 X 45w Enerji Çıkışı

Çalıştırma

2. Çalıştırma

2.1 Temel Çalıştırma

2.1.1 Güç Açık/ Kapalı

Cihaz ilk kullanıldığında FM/ AM pozisyonu varsayılan ayar olarak kabul edilecektir; sonraki kullanımda AC fonksiyonu kapalı olmadıkça otomatik olarak hafızada kayıtlı pozisyona girecektir (USB/ MMC, FM/ AM pozisyonu).

1-) Gücü Açma: "Güç" düğmesine basılı tutunuz.
2-) Gücü Kapama: yürütme pozisyonunda iken "Güç" düğmesine basılı tutunuz.

2.1.2 Ses Kontrolü

Güç açıldığında cihaz hafızada kayıtlı ses seviyesinde olacaktır. Ses seviyesi ayarlanırken, ekranda “VOL” ibaresi ve ses seviyesi işareti görüntülenecektir. Geçerli konumdan çıkmak için herhangi bir tuşa basınız.

1. Ses seviyesini yükseltmek için, ses düğmesini saat yönünde döndürünüz. Ses seviyesi 39'a kadar yükseltilebilir.
2. Ses seviyesini azaltmak için, ses düğmesini saat yönünün tersine döndürünüz. Ses seviyesi “sifır” değerine kadar azaltılabilir.
3. Sessiz: Yürütme modunda (USB, SD/MMC, AUX & FM/AM), “SESSİZ” tuşuna basıldığında ekrana “MUTE” (sessiz) ibaresi gelecektir: aynı tuşa tekrar basıldığında cihaz önceki pozisyona geri dönecek ve “MUTE” (sessiz) ibaresi ekrandan kaybolacaktır.
4. BAS, TİZ, DENG E ayarlaması: -BAS-TRE-BAL-FAD- sırasıyla ayarlama yapmak için “VOL” düğmesine basınız.
5. BAS: ekranda "BASS" ibaresi görününceye kadar "VOL" tuşuna basınız. Bas seviyesini artırmak

Çalıştırma

için "VOL" düğmesini saat yönünde çeviriniz, azaltmak için ise aynı düğmeyi saat yönünün tersine çeviriniz. "BAS" seviyesi "-7 ila 7" arasında ayarlanabilir.

1. TİZ: Tiz seviyesini artırmak için "VOL" düğmesini saat yönünde çeviriniz, azaltmak için ise aynı düğmeyi saat yönünün tersine çeviriniz. "TİZ" seviyesi "-7 ila 7" arasında ayarlanabilir.

2. SOL/ SAG DENGESİ: ekranda "BAL" ibaresi görününceye kadar "VOL" düğmesine basınız, BAL (Ses Dengesi) dengesi için "VOL" düğmesini saat yönünde veya saat yönünün tersine çeviriniz. "BAL" sevivesi "-15 ila 15" arasında avarlanabilir.

3. İLERİ/ GERİ DENGESİ: ekranda "FAD" ibaresi görününceye kadar "VOL" düğmesine basınız. FAD (ses yankısı) dengesi için "VOL" düğmesini saat yönünde veya saat yönünün tersine çeviriniz. "FAD" sevivesi "-15 ila 15" arasında avarlanabilir.

4. YÜKSEK SES AYARI: Ekranda "LOUD OFF" (Yüksek Ses Kapalı) ibaresi görününceye kadar ses düğmesine basınız; ekranda "LOUD ON" (Yüksek Ses Açık) ibaresi görününceye kadar ses düğmesini ceviriniz.

2.1.3 Yürüt/ Duraklat

Duraklatmak icin "1" tusuna basıniz ekrana "PAUSE" (Duraklat) ibaresi gelecektir.1.

1. Yürütmek için "1" tuşuna basınız. Yürütme işlemine geri dönüldüğünde ekrandaki "PAUSE" ibaresi kaybolacaktır.

2.1.4 Zaman Ayarları & Görüntüleme

Zaman ve saat ayarları menüsüne girmek ve güncel zamanı görüntülemek için "VOL" düğmesine basınız. Saat görüntüleme moduna girmek için "VOL" düğmesine 2 saniyenin üzerinde bir süre basılı tutunuz.

SAAT Ayarları; Ekranda "HOUR" (saat) ibaresi yanıp sönmeye başladığında, saat değerini büyütmek veya küçültmek için "VOL" düğmesini saat yönünde veya saat yönünün tersine çeviriniz. Sonra tekrar "VOL" düğmesine basınız ekranda "MIN" (dakika) ibaresi yanıp sönecektir, dakika değerini büyütmek veya küçültmek için "VOL" düğmesini saat yönünde veya saat yönünün tersine çeviriniz. Ayarların tamamlanmasından sonra, 10 saniye kadar bekleyiniz. Cihaz yapılan ayarları kaydedecek ve geçerli moddan çıkacaktır.

Çalıştırma

2.1.5 Mod Değiştirme

1. Hem USB hem de SD/ MMC kullanılabilir olduğunda, yürütme modunu “USB-SD-AUXIN-RADYO” sırasıyla değiştirmek için “MOD” tuşuna basınız. Ekrana ilgili yürütme modunu işaret eden ibare gelecektir.
   İlgili modu yürütmek için USB, SD/ MMC kartını takınız. 2.
   USB, SD/ MMC kartını çıkarttiğınızda cihaz FM/ AM yürütme moduna dönecektir. 3.

2.2 AM/ FM Radyo Kanalı Alma

Maksimum 18 FM istasyonu (FM1, FM2 ve FM3 için ayrı ayrı 6 istasyon) ve maksimum 12 AM istasyonu (AM1, AM2 için ayrı ayrı 6 istasyon) ayarlanabilir.

1. Bandydeğiştürnde: iken, FM1 - FM2 - FM3 - AM1 - AM2 sırasıyla band değiştirmek için "BAND" tuşuna basınız. Her band değişikliğinde ilgili ibare (FM1 - FM2 - FM3 - AM1 - AM2) ekranda görünecektir.
2. Ötomatik Arama: radyo modunda, en düşük frekanstan başlayarak istasyon araması yapmak için "AMS" tuşuna basınız. Bulunan frekanslar hafıza dolana kadar veya en yüksek frekansa ulaşılana kadar otomatik olarak kaydedilecek ve cihaz ilk kaydedilen istasyon yayınınlı vermeye başlayacaktır. Arama işlemi sırasında ekranda "SCAN" (Ara) ibaresi görüntülenecektir. Bu moddan çıkmak için herhangi bir tuşa basınız.
3. Manuel Arama: Radyo modunda, istediğiniz radyo istasyonu frekansını ayarlamak için ">>| " veya " |«tuşuna basıniz.
   Radyo modunda manüel hızlı arama yapmak için " 'veya " " tuşuna basılı tutunuz. Bir istasyon bulunduğunda cihaz arama işlemini durduracak ve geçerli istasyon yayınını vermeye başlayacaktır. Bu moddan çıkmak için ("SESSİZ" tuşu hariç) herhangi bir tuşa basınız, cihaz geçerli radyo frekansında kalacaktır.
4. Ön Ayarlı İstasyon Seçimi: Band seçimi yapmak için "BAND" tuşuna basınız, önceden ayarlanmış istasyonlardan birini seçmek için "1 - 6" arasındaki sayılardan birine basınız.

Çalıştırma

1. RDS [Radyo Bilgi Sistemi] (opsiyonel): "AF" tuşuna basılı tutunuz, ekrandaki "AF" ibaresi kaybola-caktır. Artık radyo istasyonlarını normal olarak arayabilirsiniz.

RDS destekli radyo istasyonlarını aramak için “AF”, “TA”, “PTY” fonksiyonlarını kullanabilirsiniz. “AF” fonksiyonu (Alternatif Frekans Listesi) için “AF” tuşuna basılı tutunuz ekranda “AF” ibaresi yanıp sönecektir; “PTY” fonksiyonu (Program Tipi) için “PTY” tuşuna basılı tutunuz ekranda “PTY” ibaresi yanıp sönecektir; “TA” fonksiyonu (Trafik Duyurusu Kimliği) için “TA” tuşuna basılı tutunuz ekranda “TA” ibaresi yanıp sönecektir.

2.3 MP3/ WMA Fonksiyonu

Radyo modunda, USB SD/ MMC ve AUXIN yürütme modlarını ayarlamak için “MOD” tuşuna basınız. Farklı yürütme modlarında ekranda “WMA” ibaresi görüntülenecektir.

1. Seçim; Önceki veya sonraki müzik parçasını seçmek için veya tuşuna basınız. Önceki 10 müzik parçası veya sonraki 10 müzik parçası için "5" veya "6" tuşuna basınız.
2. HIZBSEÇİMİRütme modunda, hızlı seçim yapmak için veya tuşuna basılı tutunuz.
3. Yürütme Modu; Parça Basını Çalma (INT), tekrarlama ve rastgele fonksiyonları mevcuttur. USB veya SD/MMC yürütme modunda, Parça başlarını çalma fonksiyonuna girmek için "2" tuşuna; Tekrar Çalma fonksiyonu için "3" tuşuna ve Rastgele Çalma fonksiyonu için "4" tuşuna basınız. Parça başlarını çalma modunda, cihaz her bir müzik parçasının ilk 10 saniyelik bölümünü çalacaktır. Çıkmak için herhangi bir tuşa basınız ("SESSİZ" tuşu hariç), cihaz geçerli listeyi yürütecektir. Müzik parçalarına göz atılırken ekranda "INT" (parça başının çalınması), "RPT" (tekrarlama) ve "RDM" (rastgele) ibareleri görüntülenecektir. Müzik parçaları rastgele sırayla çalınabileceği gibi tek bir parça tekrar tekrar da çalınabilir.
4. EQ (Ekolayzır) Fonksiyonu: USB veya SD/MMC yürütme modunda, ses efektlerini POP - KLASİK - ROCK sırasına göre ayarlamak için "EQ" tuşuna basınız. Ekranda her seferinde ilgili ibare görün- tülenecektir.

Çalıştırma

Not: Yürütme listesi SD/ USB hafızasında 7'inci derece dosyaların altına yerleştirilemez.

2.4 Aux Fonksiyonu

AUX yürütme moduna girmek için “MOD” tuşuna basınız; ekranda “AUX” ibaresi görüntülenecektir. Harici ses cihazını “AUX” yuvasına takınız. AUX modunda, yürütme modunu değiştirmek için “MOD” tuşuna basabileceğiniz gibi yürütme modunu değiştirmek için USB ve SD/ MMC kartlarını cihaza takıp/ çıkartabilirsiniz.

3. Arızalar & Çözümler

Herhangi bir sorun ortaya çıkması halinde, kılavuzu dikkatlice okuyunuz ve aşağıdaki tabloya bakınız. Sorun veya problem aşağıdaki tabloda yer almıyorsa lütfen teknik servis departmanımızla temasa geçiniz.

ARIZA	NEDENLER & ÇÖZÜM
GÜÇ KAPALI	1. Voltajın normal çalışıp çalışmadığını kontrol ediniz. Cihaz değişken voltajda çalışmayacaktır.
SES YOK	1. Ses seviyesini kontrol ediniz, kılavuza bakınız.
GÜRÜLTÜ	1. Anten bağlantısını kontrol ediniz.2. Araç radyo istasyonundan çok uzakta olduğu için sinyal alamıyor olabilir.3. Frekans yanlış olabilir; frekansı manüel veya otomatik olarak ayarlayınız.4. Araç dengesiz durumda olabilir.
DÜŞÜK SES SEVİYESİ	1. Hoparlörleri ve kısa devre olup olmadığını kontrol ediniz.2. Ortam sıcaklığı çok yüksek olabilir; ortam sıcaklığının düşmesini bekleyiniz ve tekrar deneyiniz.
USB/MMC/SD MODU KULLANILAMIYOR	2.1 USB/MMC/SD kartlarını tekrar yerleştiriniz.2.2 USB/MMC/SD kartlarını kontrol ediniz, ezilmiş olabilirler.

Teknik Özellikler

4. Teknik Özellikler

4.1 Radyo

MODEL	STANDART	FM MODU	AM MODU
SL4730	FREKANS ARALIĞI	87.5HZ - 108HMZ	522KHZ - 1620KHZ
	Anten	Anten bağlantısı	Anten bağlantısı
	Artık Gürültü Hassasiyeti	16 dB	26 dB
	Sinyal-Gürültü Oranı	60 dB	50 dB
	Stereo Ayırma	39 dB	-
SL4702	FREKANS ARALIĞI	87.5HZ - 108HMZ	-
	Anten	Anten bağlantısı	-
	Artık Gürültü Hassasiyeti	16 dB	-
	Sinyal-Gürültü Oranı	60 dB	-
	Stereo Ayırma	26 dB	-

4.2 MP3 Çalar

Sinyal - Gürültü Oranı: 76 dB (A)

Frekans: 20HZ - 20KHZ

Uzaktan Kumanda

5. Uzaktan Kumanda

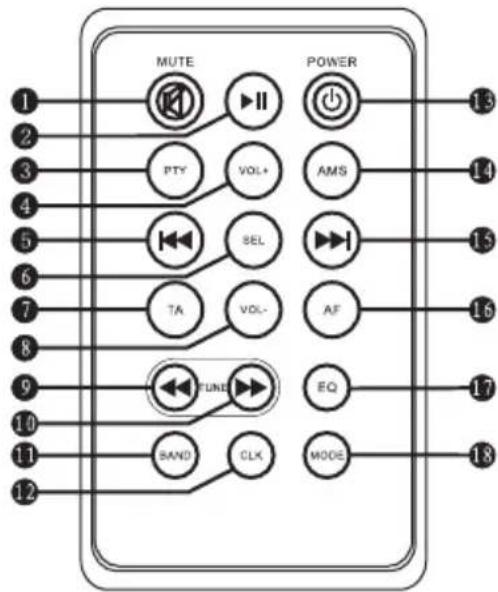

5.1 Uzaktan Kumanda Fonksiyonları

Uzaktan Kumanda

1	SESSİZ	10	Hızlı ileri/FM ön ayarlı istasyon seçimi
2	DURAKLAT/YÜRÜT	11	Band değiştirme
3	RDS Mod Seçimi	12	Saat
4	Ses Ayarı +	13	Güç
5	Önceki / otomatik yukarı arama	14	Kayıtlı ön ayarlı istasyon
6	Performans Seçimi	15	İleri/otomatik aşağı arama
7	RDS otomatik arama	16	RDS frekans değiştirme
8	Ses Ayarı -	17	Efekt seçimi
9	Hızlı geri/ önceden ayarlı istasyon seçimi	18	Mod değiştirme

Yukarıdaki resim sadece başvuru amaçlıdır. Detaylar için elinizdeki ürüne bakınız.

Periyodik Bakım

Cihazınıza kendi başınıza yapabileceğiniz herhangi bir bakım ve/veya onarım yoktur.

Bu ürünün garanti süresi 2 (iki) senedir.

Kullanım Ömrü

Sanayii Bakanlığı'nca tespit edilen kullanım ömrü 10 (on) senedir.

Merkez Servis ve Danışma

Piranha Bilişim Teknolojileri ve

Pazarlama San. Tic. Ltd. Sti.

E-5 Yanyol, Türe Sk. No: 2

34290 Beşyol-Florya/ İSTANBUL

Tel: [phone] Pbx
