KULLANIM KILAVUZU Charger F Type Piranha

Bu kullanma kılavuzu Charger F Type model Oto Radyo Medya oynaticı için geçerlidir.

DİKKAT: Bu kullanma kılavuzu sadece web sitesi için hazırlanmış olup, ürün içeri- sindeki kılavuz ile farklılıklar gösterebilir.

CE

© 2011 Piranha. Tüm hakları saklıdır. Piranha logosu Piranha'ya aittir. Diğer tüm logo ve markalar sahiplerine aittir. Yazım ve baskı hatalarından Piranha sorumlu değildir.

Değerli Piranha™ Dostu,

Öncelikle ürünümüzü tercih ettiğiniz için teşekkür eder, iyi günlerde kullanmanızı dileriz.

Cihazınızı kullanmadan önce, sizin için özenle hazırladığımız bu kılavuzu dikkatlice okuyunuz.

Kılavuzdaki bilgilere ileride de ihtiyacınız olabileceğiğinden lütfen kılavuzu saklayınız.

Bu kılavuz üründen maksimum performansı elde etmeniz için hazırlanmıştır. Yazılım güncelle- meleri ve diğer ürünlerimiz için bize http://www.piranha.com.tr adresinden ulaşabilirsiniz.

İyi eğlenceler dileğiyle...

Piranha™ Takımı

İçindekiler

İçindekiler

Teknik Destek ve Çağrı Merkezi • 3

• Kullanıma Dair Uyarılar/ Sağlığınız İçin Bazı Uyarılar
• 5aşima ve Nakliyede Dikkat Edilecek Hususlar
• Fus Fonksiyonları
  . Gênel işlemler
  • Kóßtrol Paneli
• Teknik Özellikler 20
  Bağlantılar 21.
  Sorun Giderme 23.
  Sık Sorulan Sorular. 24
• CE Belge Bilgileri/ Üretici Firma/ İthalatçı Firma 25
• Periyodik Bakım ve Onarım/ Garanti Süresi ve Kullanım Ömrü 26
  • Notlar 27

Teknik Destek ve Çağrı Merkezi

Değerli Müşterimiz,

Her türlü soru, şikayet, görüş ve önerileriniz için [e-mail] mail adresinden veya 0212 599 0088 numaralı Müşteri Hizmetlerimizden bize ulaşabilirsiniz.

Ürününüze ait sık sorulan sorulara, güncel haldeki yazılım ve kullanma kılavuzunun dijital kopyasına

http://destek.piranha.com.tr adresinden ulaşabilirsiniz.

Merkez Teknik Servis:

Piranha Bilişim Teknolojileri ve Pazarlama San. Tic. Ltd. Şti.

E-5 Yanyol, Türe Sk. No:2 34290 Beşyol - Florya / İstanbul

Tel: [phone] Pbx Faks: 0212 580 05 15

En güncel haldeki servis istasyonlarımızın listesine

www.piranha.com.tr/servislistesi adresinden veya 0212 599 0088 numaralı Müşteri Hizmetlerimizden ulaşabilirsiniz.

Teknik servisimize göndereceğiniz arızalı ürünlerin için; lütfen sitemiz üzerinden indirip, doldurduğunuz

"Piranha Arıza Bildirim" formunu ve ayrıca faturanızın fotokopsini de ürün beraberinde göndermeyi unut-mayınız.

Kullanıma Dair Uyarılar

Cihazınızı ısıtma aygıtlarına yakın yerde tutmayınız.

Cihazınızı nemli ve ıslak ortamlarda bulundurmayınız ve kullanmayınız.

Cihazınız, +45 ve -10 dereceleri arasında ideal performansında çalışmaktadır. Daha yüksek • veya düşük sıcaklıklarda kullanmayınız.

Cihazınızı güneş ışığını doğrudan alan yerlerde bulundurmayınız.

Sağlığınız İçin Bazı Uyarılar

Dışarı kulakıkla ses veren bir cihaza sahipseniz; sürekli ve yüksek seste kullanıma bağlı • geçiçi işitme kayıplarına maruz kalabilirsiniz.

Cihazınız veya aksesuarlarını sıvı dolu kapların yakına koymayınız. Kısa devreye sebep olup • elektrik çarpılmasına maruz kalabilirsiniz.

Pilli bir cihaza veya aksesuara sahipseniz; pilleri ateşe atmayınız. Aksi takdirde pil yanıp, patl aya neden olabilir.

Taşıma ve Nakliyede Dikkat Edilecek Hususlar

Cihazınızı satın almış olduğunuz yerden hasarsız ve eksiksiz bir biçimde teslim aldığından • emin olunuz. Aksesuar eksikliği veya cihazın hatalı depolama koşullarından dolayı kırık gibi çıkması durumlardan satıcıyı mağaza içinde anına bildiriniz. Gerekirse ürünü teslim almayınız. Ürünü teslim almanız durumunda yasal herhangi bir hak iddia etmeniz mümkün değildir.

Cihazınızı taşıma veya nakliye esnasında herhangi bir darbeye maruz bırakmayacak gerekli önlemleri alınız.

Cihazınızı kargo veya posta yoluya herhangi bir yere gönderirken mutlaka "sağlam bir koli • içine" hasar görmeyecek şekilde ambalajlamasını yapınız.

Ürününüzün orjinal ambalajını satın alma tarihinden itibaren asgari 30 gün saklayınız.

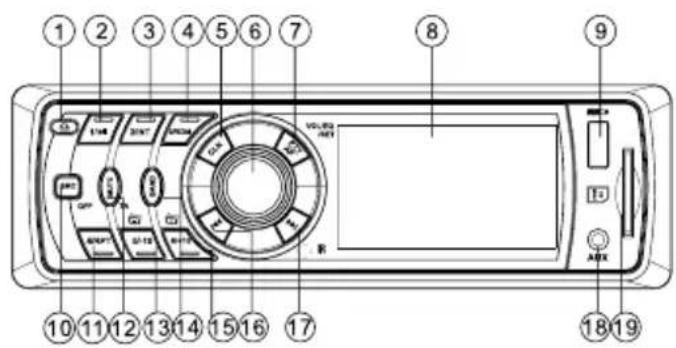

Tuş Fonksiyonları

Tuş Fonksiyonları

1. Çıkartılabilir Ön Panel Düğmesi Ön paneli çıkartmak için basın.
2. 1/ Ml Düğmesi Oynatımı duraklatmak için basın. Oynatımı sürdürmek için basın.
3. 2/INT Düğmesi Mevcut tüm şarkıların 10 saniyesini dinlemek için basın.
4. 3/RDM Düğmesi Şarkıları rasgele oynatmak için basın.
5. CLK Düğmesi Saati ayarlamak ve görüntülemek için basın.
6. Ses Kontrolü / Ses Efekti Ayarı Sesi, bu düğmeyi çevirerek ayarlayın. Ses efektlerini (BASS-TRE-BAL-FAD-LOD-EQ) bu düğmeye basarak ayarlayın
7. AF/PTY Düğmesi AF'yi açmak/kapatmak için kısaca basın. PTY'yi açmak için basılı tutun.
8. LCD Ekran Saati ve diğer seçilen fonksiyonları görüntüler.
9. USB Portu MP3/WMA şarkı oynatımı için bu porta herhangi bir USB cihazı takın.
10. SRC Düğmesi Açmak için basın. Kapatmak için yeniden basın. Modlar arasında geçiş yapmak için kısaca basın. [RADIO-USB-CARD-AUX]
11. 4/RPT Düğmesi Bir şarkıyı ("REP ONE" gösterilir) ya da tüm şarkıları ("REP ALL" gösterilir) tekrarlamak için basın.
12. MUTE Düğmesi Sesi geçici olarak kapatmak için bir kez basın. Normal ses için yeniden basın.
13. 5/-10 Düğmesi Bir kerede 10 şarkı geriye gitmek için bu düğmeye kısaca basın. Sonraki klasörü açmak için basılı tutun.
14. Bant Düğmesi Radyo Modunda FM1-FM2-FM3 arasında geçiş yapmak için basın. Sinyali güçlü istasyonları aramak ve otomatik kaydetmek için basılı tutun.
15. 6/+10 Düğmesi Bir kerede 10 şarkı ileri gitmek için bu düğmeye kısaca basın. Önceki klasörü açmak için basılı tutun.
    16/17. İLERİ YA DA GERİ DÜĞMESİ (İK▶▶▶) bir şarkı ileri ya da geri gitmek ya da frekansı ayarlamak için ◀◀▶▶▶ düğmesine basın.

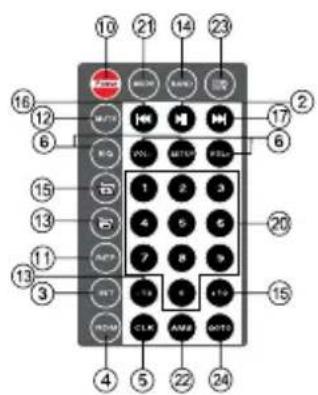

Tuş Fonksiyonları

1. AUXIN Fonksiyonu Uyumlu harici ses ekipmanı bağlamak ve oynatmak için seçin.
2. SD/MMC Yuvası MP3/WMA şarkı oynatımı için bu yuvaya bir SD/MMC kart takın.
3. Rakam Tuşları Ön ayarlı istasyonları seçmek için bu düğmelere basın.
4. MODE Düğmesi Aşağıdaki modları değiştirmek için basın. [RADIO-USB-CARD-AUX]
5. AMS Düğmesi Sinyali güçlü istasyonları aramak ve otomatik kaydetmek için basın.
6. TRK/DIR Düğmesi Oynatma listesini seçmek için bu düğmeye kısaca basın, klasör seçmek için basılı tutun.
7. GOTO Düğmesi Seçilen şarkıyı ya da seçilen klasörü onaylamak bu düğmeye basın.

Genel İşlemler

1. Genel İşlemler

A. Radyo Fonksiyonu

1. Geçerli Frekans Göstergesi
2. Bantlar Göstergesi

1. AF fonksiyonu

Fabrika varsayılanı olarak AF fonksiyonu açıktır.

Açmak/kapatmak için kısaca AF'ye basın.

2. Bant Değiştirme

Radyo bantları FM1-FM2-FM3 arasında geçiş yapmak için BAND düğmesine basın

Genel İşlemler

3. Frekans Ayarı

Geçerli frekansı manuel olarak ayarlamak için düğmelerine basın. düğmesi▶/◀◀ basılı tutulduğunda, istasyonlar ileri ya da geri doğru otomatik aranacaktır. En güçlü istasyon ayarlandıktan sonra arama duracaktır.

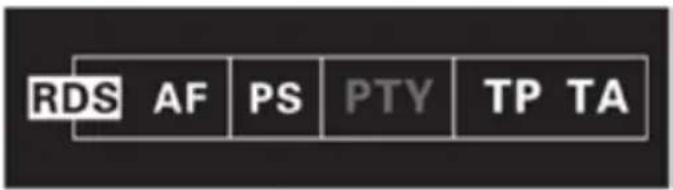

Aranan kanal RDS sinyali içermiyorsa, AF simgesi yanıp söner.

RDS sinyali içeriyorsa AF ve PS simgeleri yanar. Aynı zamanda geçerli istasyon adı gösterilir.

Aranan kanalda trafik yayın programı varsa TP simgesi yanar.

Genel İşlemler

4. Otomatik İstasyon Arama

BAND düğmesi basılı tutulduğunda sinyali güçlü istasyonlar aranır ve otomatik olarak kaydedilir.

5. Hafızadaki İstasyonları Oynatma

Cihazın hafızasındaki istasyonları manuel olarak seçmek için 1-6 düğmelerine basın. İstasyonları ayarlayın, ayarlanan istasyonları 1-6 düğmelerine kaydetmek için 1-6 düğmelerine basın.

6. TA Fonksiyonu

TA fonksiyonunu açmak için MUTE/TA düğmesini basılı tutun, TA simgesi yanar. Cihaz Trafik Duyurusu sinyali aldığında geçerli oynatma modunu duraklatır ve içeriği ekranda görüntüleyerek Trafik Duyurusuna girer.

Trafik Duyurusu sona erdiginde önceki oynatma moduna geri döner. TA fonksiyonunu kapatmak için MUTE/TA düğmesini basılı tutun.

RDS program türleri (31 tür) Müzik ve Konuşma olarak sınıflandırılır. 1.

TPY'yi açmak ve program türünü seçmek için PTY düğmesini basılı tutun.2.

Fabrika varsayılanı olarak ilk program POP'tur (Müzik).3.

Düğme çevrilerek farklı program türleri arasında geçiş yapılır.(Pop M/Rock M/Easy M/4.

Light M/Classics/Other M/Jazz M/Country M/National M/Oldies M/Folk M)

SPEECH (konuşma) program türünü seçmek için PTY'ye yeniden kısaca basın.5.

PTY'yi kapatmak için PTY düğmesine yeniden kısaca basın (ekranda NO PTY mesajı 7.

gösterilir).

8. RDS Ayarı

1. EON: Gelişmiş Diğer Ağlar

Trafik Duyurusu için diğer ağları ya da istasyonları otomatik olarak arar ve en son Trafik Duyurusuna otomatik olarak geri döner ve geçerli oynatma modunu duraklatır.

EON fabrika varsayılan ayarı AÇIK'tır.

2. AF: Alternatif Frekans

Aynı istasyonun en güçlü sinyal frekanslarını otomatik olarak ayarlayacaktır Araç bir bölgede diğerine sürülürken, istasyon yayını kesilmeden devam eder.

Genel İşlemler

3. TA: Trafik Duyurusu

4. PTY: Program Türü.

VOL/SEL düğmesini art arda basılı tutun, aşağıdaki bilgi ekranda görünür, VOL düğmesini saat yönünde ya da tersinde çevirerek ayarlama yapın.

1. TA SEEK/TA ALARM (TA sinyali kaybolduğunda. TA sinyal arama / uyarısı. TA sinyali kayboldu.)
2. STEREO/MONO (ses kanalı ayarı)
3. RETUNE L/RETUNE S (RDS sinyali kaybolduğunda: RDS sinyali zaman aralığını aramak için yeniden ayarlayın: uzun/kısa.)
4. MASK DPI/MASK ALL (Araç bir bölgeden diğerine sürüldüğünde, AF, farklı Program Kimliği radyo istasyonlarını seçecek/seçmeyecek şekilde ayarlanır.)
5. EON DX/EON LOC (EON uzun menzil/kısa menzil ayarı)
6. CT ON/CT OFF (Cihaz saatini RDS saatine ayarlama/ayarlamama.)

Genel İşlemler

B. MP3/WMA Çalar Fonksiyonu

Bu cihaz MP3/WMA şarkıları USB cihazından, SD/MMC karttan ve AUX INPUT'tan çalabilir.

Böyle bir cihazı otomatik olarak arayacak ve USB ya da SD/MMC cihazından otomatik güncelleme yapacaktır.

1. Oynatılan Şarkı / İz Gösterimi
2. MP3/WMA Fonksiyon Gösterimi

3. Oynatma Süresi Gösterimi

4. Oynatma modlarını [RADIO-USB-CARD-AUX] değiştirmek için SRC düğmesine kısaca basın.

5. Bir şarkıyı oynatmak ya da oynatılan bir şarkıyı duraklatmak için 1/▶ düğmesine basın.
6. Sonraki/Önceki şarkıyı oynatmak için ▶▶/◀◀ düğmesine basın.
7. Sonraki/Önceki 10. şarkıyı oynatmak için 6/+10 / 5/-10 düğmesine kısaca basın.
8. Tekrarlama modlarını değiştirmek için RPT düğmesine basın.

Genel İşlemler

Dijital Şarkı Seçimi Fonksiyonu

(Yalnızca Uzaktan Kumanda İle Yapılabilir)

1. DIR düğmesine kısaca basın. 'TRK OOOCT' ekranda gösterildiğinde, rakam tuşları 0-9'a basarak şarkının numarasını seçin, şarkının numarası gösterilir, örneğin, "TRK0012", ardından seçilen şarkı onaylamak ve oynatmak için GOTO düğmesine basın ya da yalnızca biraz bekleyin ve cihaz seçilen şarkı otomatik olarak oynatsın.
2. TRK DIR düğmesini basılı tutun, ekranda "DIR000" mesajı gösterilirken klasör numarasını seçmek için 0-9 düğmelerine basın. Klasör numarası (örn, "DIR 012") gösterilir, ardından seçilen klasörü onaylamak ve oynatmak için GOTO düğmesine basın ya da cihazın seçilen klasörü otomatik oynatması için bir süre bekleyin.

Id3 Etiketi (Fabrika Varsayılanı)

MP3/WMA dosyasında ID3 TAG varsa, aşağıdaki ID3 bilgisi otomatik olarak ekranda görüntülenir. (Dosya Adı-Klasör Adı-Şarkı Adı-Sanatçı-Albüm Adı)

Genel İşlemler

C. EQ Ayarı

1. Ses Efektleri Ayarı

Aşağıdaki ses efektlerini ayarlamak için SET/EQ düğmesine basın.

(BASS-TRE-BAL-FAD-LOD-EQ)

Herhangi bir ses efektinde, ayar için VOL düğmesini saat yönünde ya da tersinde çevirin.

1. EQ Ayarı

EQ modunda aşağıdaki EQ modlarını seçmek için VOL düğmesini saat yönünde ya da tersinde çevirin.

(ROCK-POP-CLASS-JAZZ-FLAT)

D. Saat Gösterilimi ve Saati Ayarlama

CLK düğmesine basın. Saat LCD ekranda gösterilir. 5 saniye sonra ekran önceki gösterimine geri dönecektir.

2. Saati Ayarlama

Saat Ayarlama Moduna girmek için CLK Düğmesini basılı tutun. Saati ayarlamak için VOL düğmesini saat yönünde ya da tersinde çevirin.

E. RCA Çıkışı

Harici ampli için RCA konnektörü.

Kontrol Paneli

2. Kontrol Paneli (D.C.P.)

Kontrol Panelini (D.C.P.) Çıkartma

1. Paneli çıkartmak için düğmeye basın.

1. Paneli dışarı çekin ve alın

Kontrol Panelini (D.C.P.) Takma

1. Panelin sağ tarafını takın. duyana kadaryukarı itin.

2. Tüm paneli bir tıklama sesi

Teknik Özellikler

3. Teknik Özellikler

Güç	12V DC
Topraklama Sistemi	Negatif Elektrot
Maksimum Akım	10A (MAKS)
Kurulum Boyutu (UxGxY)	182X116X52 MM
Ağırlık	0,89 KG
Çalışma Sıcaklığı	-20°C ~ +70°C
Saklama Sıcaklığı	-30°C ~ +80°C
Ses
Yüksek Güç Çıkışı	4x25Watt
Hoparlör Empedansı	4 Ohm-8 Ohm
FM Ayarlama
Frekans Aralığı	87,5-108 MHZ
Kullanılabilir Hassasiyet	10DB(S/N20DB)

Notlar:

İyi toprak bağlantıları çoğu elektrik gürültüsü sorunlarını ortadan kaldırır ve metal araç şasisi ile sıkı temas gerektirir. İyi bir elektrik teması için plastik boyayı kaldırın ya da pası kazıyın. Yasarım ve teknik özellikler önceden bildirilmeksizin değiştirilebilir.

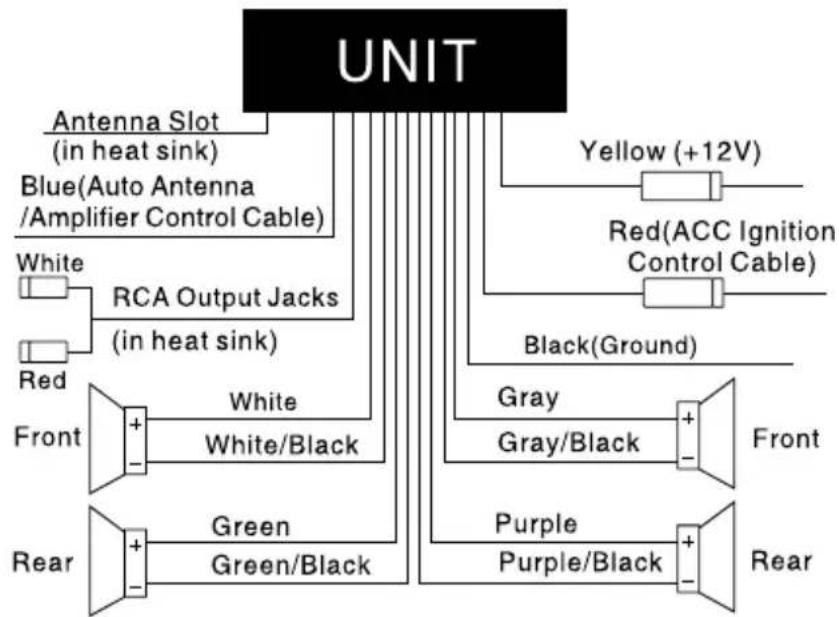

Bağlantılar

4. Bağlantılar

Belirti	Neden	Çözüm
Güç yok	Hoparlör kablosu bağlı değil. Bozuk güç bağlantısı.	Tüm güç ve hoparlör kablolarının güvenle bağlandığından emin olun.
	Sigorta yanmış.	Sigortayı değiştirin
Ses yok	Ses en düşük seviyeye ayarlanmış.	Sesi istenen seviyeye ayarlayın
	Kablo bağlantısı doğru değil.	Kablo bağlantısını kontrol edin.
Radyo çalışmıyor, ve radyo istasyonu otomatik seçimi çalışmıyor.	Anten kablosu bağlı değil ya da sinyal çok zayıf.	İstasyonu manuel modda seçin. Anten kablosunu sıkıca bağlayın.
Cihaz açılıyor ancak şarkıları calmıyor.	Şarkı formatı MP3/WMA değil.	USB ya da SD kartımızda yer alan şarkıların MP3/WMA formatında olduğundan emin olun
Harici cihazda 4KV’tan yüksek statik elektrik olduğunda, sistemin otomatik sıfırlanmasına neden olabilir.	Elektrostatik koruma	Cihazı yeniden başlatın

Sık Sorulan Sorular

*Cihazım çalışıyor?

Cihazınızın ön panelini sökünüz, uyarı led lambası yanıp sönmüyorsa "reset" tuşuna basınız. Hala çalışmıyorumı araç tesisatınızı kontrol ettiriniz.

*Radyo frekansları çekmiyor veya cızırtı geliyor?

Radyo frekanslarımız çekmiyorsa anten girişini kontrol edin ve bağlantıların düzgün yapıldığından emin olun.

*Cihazdan ses net gelmiyor?

Bağlantıların düzgün yapıldığından emin olun. Düzelmediği takdirde teknik servisimizle bağlantı kurunuz.

Periyodik Bakım ve Onarım

• Cihaza ait (varsa) periyodik bakım ve ayrıca onarımlar yalnızca yetkili teknik servisler aracılığı ile yapılır.
  Cihazına ait kendi kendinize gerçekleştirilbileceğiniz herhangi bir periyodik bakım veya • onarım bulunmamaktadır.
• Piranha yetkili servisleri haricinde, cihazın içine yapılacak her türlü müdahalelerde cihazınız garanti dışı olur.

Garanti Süresi ve Kullanım Ömrü

Bu ürünün garanti süresi 2 (iki) senedir.

Sanayii Bakanlığı'nca tespit edilen kullanım ömrü 10 (on) senedir.
