KULLANIM KILAVUZU PSR 14.4 LI BOSCH

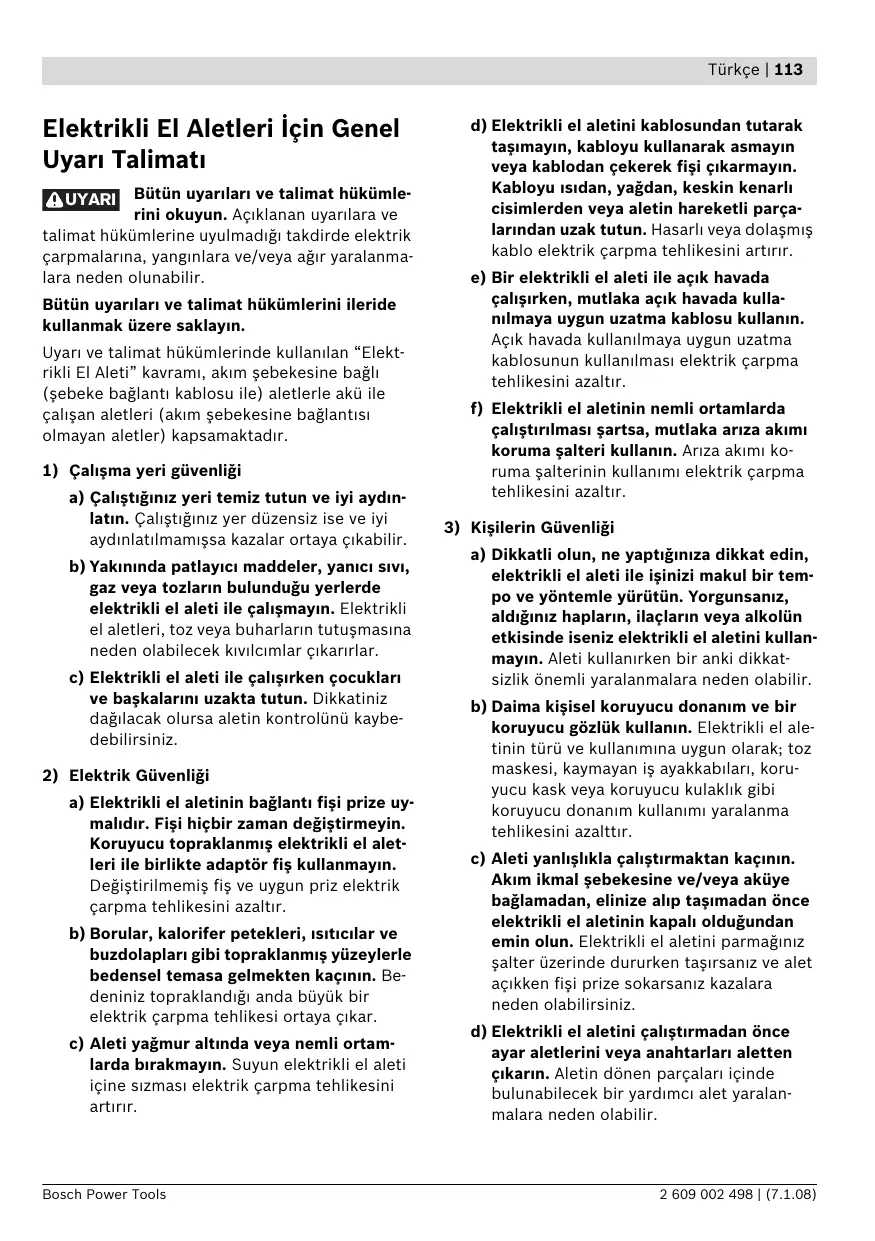

Bütün uyarlar ve talimat hükümlerini okuyun. Açklanan uyarlara ve talimat hükümlerine uyulmadğ takdirde elektrik çarpmalarna, yangnlara ve/veya ağr yaralanmalara neden olunabilir. UYARI Bütün uyarlar ve talimat hükümlerini ileride kullanmak üzere saklayn. Uyar ve talimat hükümlerinde kullanlan “Elektrikli El Aleti” kavram, akm şebekesine bağl (şebeke bağlant kablosu ile) aletlerle akü ile çalşan aletleri (akm şebekesine bağlants olmayan aletler) kapsamaktadr.

1) Çalşma yeri güvenliği

a) Çalştğnz yeri temiz tutun ve iyi aydnlatn. Çalştğnz yer düzensiz ise ve iyi aydnlatlmamşsa kazalar ortaya çkabilir. b) Yaknnda patlayc maddeler, yanc sv, gaz veya tozlarn bulunduğu yerlerde elektrikli el aleti ile çalşmayn. Elektrikli el aletleri, toz veya buharlarn tutuşmasna neden olabilecek kvlcmlar çkarrlar. c) Elektrikli el aleti ile çalşrken çocuklar ve başkalarn uzakta tutun. Dikkatiniz dağlacak olursa aletin kontrolünü kaybedebilirsiniz.

2) Elektrik Güvenliği

a) Elektrikli el aletinin bağlant fişi prize uymaldr. Fişi hiçbir zaman değiştirmeyin. Koruyucu topraklanmş elektrikli el aletleri ile birlikte adaptör fiş kullanmayn. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltr. b) Borular, kalorifer petekleri, stclar ve buzdolaplar gibi topraklanmş yüzeylerle bedensel temasa gelmekten kaçnn. Bedeniniz topraklandğ anda büyük bir elektrik çarpma tehlikesi ortaya çkar. c) Aleti yağmur altnda veya nemli ortamlarda brakmayn. Suyun elektrikli el aleti içine szmas elektrik çarpma tehlikesini artrr. Bosch Power Tools d) Elektrikli el aletini kablosundan tutarak taşmayn, kabloyu kullanarak asmayn veya kablodan çekerek fişi çkarmayn. Kabloyu sdan, yağdan, keskin kenarl cisimlerden veya aletin hareketli parçalarndan uzak tutun. Hasarl veya dolaşmş kablo elektrik çarpma tehlikesini artrr. e) Bir elektrikli el aleti ile açk havada çalşrken, mutlaka açk havada kullanlmaya uygun uzatma kablosu kullann. Açk havada kullanlmaya uygun uzatma kablosunun kullanlmas elektrik çarpma tehlikesini azaltr. f) Elektrikli el aletinin nemli ortamlarda çalştrlmas şartsa, mutlaka arza akm koruma şalteri kullann. Arza akm koruma şalterinin kullanm elektrik çarpma tehlikesini azaltr.

3) Kişilerin Güvenliği

a) Dikkatli olun, ne yaptğnza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanz, aldğnz haplarn, ilaçlarn veya alkolün etkisinde iseniz elektrikli el aletini kullanmayn. Aleti kullanrken bir anki dikkatsizlik önemli yaralanmalara neden olabilir. b) Daima kişisel koruyucu donanm ve bir koruyucu gözlük kullann. Elektrikli el aletinin türü ve kullanmna uygun olarak; toz maskesi, kaymayan iş ayakkablar, koruyucu kask veya koruyucu kulaklk gibi koruyucu donanm kullanm yaralanma tehlikesini azalttr. c) Aleti yanlşlkla çalştrmaktan kaçnn. Akm ikmal şebekesine ve/veya aküye bağlamadan, elinize alp taşmadan önce elektrikli el aletinin kapal olduğundan emin olun. Elektrikli el aletini parmağnz şalter üzerinde dururken taşrsanz ve alet açkken fişi prize sokarsanz kazalara neden olabilirsiniz. d) Elektrikli el aletini çalştrmadan önce ayar aletlerini veya anahtarlar aletten çkarn. Aletin dönen parçalar içinde bulunabilecek bir yardmc alet yaralanmalara neden olabilir. 2 609 002 498 | (7.1.08) 114 | Türkçe e) Çalşrken bedeniniz anormal durumda olmasn. Çalşrken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz. f) Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve tak takmayn. Saçlarnz, giysileriniz ve eldivenlerinizi aletin hareketli parçalarndan uzak tutun. Bol giysiler, uzun saçlar veya taklar aletin hareketli parçalar tarafndan tutulabilir. g) Toz emme donanm veya toz tutma tertibat kullanrken, bunlarn bağl olduğundan ve doğru kullanldğndan emin olun. Toz emme donanmnn kullanm tozdan kaynalanabilecek tehlikeleri azaltr.

4) Elektrikli el aletlerinin özenle kullanm ve

bakm parçalarn hasarl olup olmadğn kontrol edin. Aleti kullanmaya başlamadan önce hasarl parçalar onartn. Birçok iş kazas elektrikli el aletlerinin kötü bakmndan kaynaklanr. f) Kesici uçlar daima keskin ve temiz tutun. Özenle bakm yaplmş keskin kenarl kesme uçlarnn malzeme içinde skşma tehlikesi daha azdr ve daha rahat kullanm olanağ sağlarlar. g) Elektrikli el aletini, aksesuar, uçlar ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullann. Bu srada çalşma koşullarn ve yaptğnz işi dikkate aln. Elektrikli el aletlerinin kendileri için öngörülen alann dşnda kullanlmas tehlikeli durumlara neden olabilir.

5) Akülü aletlerin özenli bakm ve kullanm

a) Aleti aşr ölçede zorlamayn. Yaptğnz işe uygun elektrikli el aletleri kullann. Uygun performansl elektrikli el aleti ile, belirlenen çalşma alannda daha iyi ve güvenli çalşrsnz. a) Aküyü sadece üreticinin tavsiye ettiği şarj cihaz ile şarj edin. Bir akünün şarjna uygun olarak üretilmiş şarj cihaz başka bir akünün şarj için kullanlrsa yangn tehlikesi ortaya çkar. b) Şalteri bozuk olan elektrikli el aletini kullanmayn. Açlp kapanamayan bir elektrikli el aleti tehlikelidir ve onarlmaldr. b) Sadece ilgili elektrikli el aleti için öngörülen aküleri kullann. Başka akülerin kullanm yaralanmalara ve yangnlara neden olabilir. c) Alette bir ayarlama işlemine başlamadan ve/veya aküyü çkarmadan önce, herhangi bir aksesuar değiştirirken veya aleti elinizden brakrken fişi prizden çekin. Bu önlem, elektrikli el aletinin yanlşlkla çalşmasn önler. d) Kullanm dş duran elektrikli el aletlerini çocuklarn ulaşamayacağ bir yerde saklayn. Aleti kullanmay bilmeyen veya bu kullanm klavuzunu okumayan kişilerin aletle çalşmasna izin vermeyin. Deneyimsiz kişiler tarafndan kullanldğnda elektrikli el aletleri tehlikelidir. e) Elektrikli el aletinizin bakmn özenle yapn. Elektrikli el aletinizin kusursuz olarak işlev görmesini engelleyebilecek bir durumun olup olmadğn, hareketli parçalarn kusursuz olarak işlev görüp görmediklerini ve skşp skşmadklarn, 2 609 002 498 | (7.1.08) c) Kullanlmayan aküyü büro ataçlar, madeni bozuk paralar, anahtarlar, çiviler, vidalar veya metal nesnelerden uzak tutun. Bunlar köprüleme yaparak kontaklara neden olabilir. Akü kontaklar arasndaki bir ksa devre yanmalara veya yangnlara neden olabilir. d) Yanlş kullanm durumunda aküden sv dşar szabilir. Bu sv ile temasa gelmeyin. Yanlşlkla temasa gelirseniz su ile iyice ykayn. Eğer sv gözlerinize gelecek olursa hemen bir hekime başvurun. Dşar szan akü svs cilt tahrişlerine ve yanmalara neden olabilir.

a) Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartn. Bu sayede aletin güvenliğini sürekli hale getirirsiniz. Bosch Power Tools Türkçe | 115 Alete özgü güvenlik talimat f Görünmeyen şebeke hatlarn belirlemek için uygun tarama cihazlar kullann veya mahalli ikmal şirketinden yardm aln. Elektrik kablolaryla kontak yangna veya elektrik çarpmasna neden olabilir. Bir gaz borusunun hasara uğramas patlamalara neden olabilir. Su borularna giriş maddi zarara yol açabilir. f Aletle kullanlan uç bloke olacak olursa elektrikli el aletini hemen kapatn. Geri tepme kuvveti oluşturabilecek reaksiyon momentlerine karş dikkatli olun. Uçlar şu durumlarda bloke olur: – Elektrikli el aleti aşr ölçüde zorlannca veya – İşlenen iş parças içinde açlanma yaparsa. f Hasar gördüklerinde veya usulüne uygun kullanlmadklarnda aküler buhar çkarabilir. Çalştğnz yeri havalandrn ve şikayet olursa hekime başvurun. Akülerden çkan buharlar nefes yollarn tahriş edebilir. f Arzal akülerde sznt olabilir ve bu sznt çevreye yaylabilir. Lütfen ilgili parçalar kontrol edin. Üzerinde sv olan parçalar temizleyin veya gerekiyorsa değiştirin. f Aküyü sadece elektrikli el aletiniz ile birlikte kullann. Ancak bu yolla akü tehlikeli zorlanmalara karş korunur. Fonksiyon tanm Bütün uyarlar ve talimat hükümlerini okuyun. Açklanan uyarlara ve talimat hükümlerine uyulmadğ takdirde elektrik çarpmalarna, yangnlara ve/veya ağr yaralanmalara neden olunabilir. f Ucun görünmeyen elektrik kablolarna temas etme olaslğ olan işlerde elektrikli el aletini sadece izalosyonlu tutamağndan tutun. Elektrik akm ileten kablolarla temasa gelindiğinde elektrikli el aletinin metal parçalar elektrik akmna maruz kalr ve kullanc elektrik çarpmasna uğrayabilir. Usulüne uygun kullanm f Elektrikli el aletini skca tutun. Vidalar taklp sökülürken ksa süreli yüksek reaksiyon momentleri ortaya çkabilir. Bu elektrikli el aleti; vidalarn taklp sökülmesi ile ahşap, metal, seramik ve plastik malzemede delme işleri için geliştirilmiştir. f İş parçasn emniyete aln. Bir germe tertibat veya mengene ile sabitlenen iş parças elle tutmaya oranla daha güvenli tutulur. Şekli gösterilen elemanlar f Çalşma yerinizi daima temiz tutun. Malzeme karşmlar özellikle tehlikelidir. Hafif metal tozlar yanabilir veya patlayabilir. f Elinizden brakmadan önce elektrikli el aletinin tam olarak durmasn bekleyin. Alete taklan uç skşabilir ve elektrikli el aletinin kontrolünü kaybedebilirsiniz. f Aletin yanlşlkla çalşmamas için gerekli önlemleri aln. Aküyü yerine yerleştirmeden önce açma/kapama şalterinin kapal pozisyonda bulunduğundan emin olun. Parmağnz açma/kapama şalteri üzerinde iken elektrikli el aletini taşrsanz veya elektrikli el aleti çalşr durumda iken aküyü takmak isterseniz kazalara neden olabilirsiniz. f Aküyü açmayn. Ksa devre tehlikesi vardr. Aküyü sdan koruyun, örneğin sürekli güneş şğndan ve ateşten. Patlama tehlikesi vardr. Bosch Power Tools Şekli gösterilen elemanlarn numaralar grafik sayfasndaki elektrikli el aleti resmindeki numaralarla ayndr. 1 Vidalama ucu* 2 Anahtarsz uç takma mandreni 3 Tork ön seçimi ayar halkas 4 Dönme yönü göstergesi, sağa dönüş 5 Dönme yönü göstergesi, sola dönüş 6 Akü 7 “Power Light” lambas 8 Akü şarj durumu göstergesi 9 Dönme yönü değiştirme şalteri 10 Açma/kapama şalteri 11 Akü boşa alma düğmesi 12 Çok amaçl vidalama ucu adaptörü* 13 Anahtarsz uç takma mandreni emniyet vidas 14 İç altgen anahtar* *Şekli gösterilen veya tanmlanan aksesuar standart teslimat kapsamnda değildir. 2 609 002 498 | (7.1.08) 116 | Türkçe Teknik veriler Gürültü/Titreşim bilgisi Akülü delme/vidalama makinesi Ürün kodu PSR 14,4 LI 3 603 J54 1..

maks. delme çap Ø – Çelikte – Ahşapta

1,15 Anma gerilimi Boştaki devir says Ağrlğ EPTA-Procedure 01/2003’e göre Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodlar değişik olabilir. Uygunluk beyan Tek sorumlu olarak “Teknik veriler” bölümünde tanmlanan bu ürünün: 2004/108/EG ile 98/37/EG yönetmelikleri hükümleri uyarnca (28.12.2009 tarihine kadar) ve 2006/42/EG yönetmelikle hükümleri uyarnca da (29.12.2009 tarihinden itibaren) EN 60745 normlarna veya bu normlara ait normatif belgelere uygunluğunu beyan ederiz. Teknik belgelerin bulunduğu merkez: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Ölçüm değerleri EN 60745’e göre tespit edilmiştir. Aletin A olarak değerlendirilen ses basnc seviyesi tipik olarak 70 dB(A)’dan düşüktür. Tolerans K =3 dB. Çalşma srasnda gürültü seviyesi 80 dB(A)’y aşabilir. Koruyucu kulaklk kullann! EN 60745’e göre tespit edilen toplam titreşim değeri (üç yönün vektör toplam): Metalde delme: Titreşim emisyon değeri ah <2,5 m/s2, tolerans K =1,5 m/s2, Vidalama: Titreşim emisyon değeri ah <2,5 m/s2, tolerans K =1,5 m/s2. Bu talimatta belirtilen titreşim seviyesi EN 60745’e göre normlandrlmş bir ölçme yöntemi ile tespit edilmiştir ve elektrikli el aletlerinin karşlaştrlmasnda kullanlabilir. Bu değer geçici olarak titreşim seviyesinin tahmin edilmesine uygundur. Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanm alanlarn temsil eder. Ancak elektrikli el aleti başka kullanm alanlarnda kullanlrken, farkl uçlarla kullanlrken veya yetersiz bakmla kullanlacak olursa, titreşim seviyesi belirtilen değerden farkl olabilir. Bu da toplam çalşma süresi içindeki titreşim yükünü önemli ölçüde artrabilir. Titreşim yükünü tam olarak tahmin edebilmek için aletin kapal olduğu veya çalştğ halde kullanlmadğ süreler de dikkate alnmaldr. Bu, toplam çalşma süresi içindeki titreşim yükünü önemli ölçüde azaltabilir. Titreşimin kullancya bindirdiği yük için önceden ek güvenlik önlemleri aln. Örneğin: Elektrikli el aletinin ve uçlarn bakm, ellerin scak tutulmas, iş aşamalarnn organize edilmesi. Montaj

06.12.2007, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen Akünün şarj (Baknz: Şekil A) f Sadece aksesuar sayfasnda belirtilen şarj cihazlarn kullann. Sadece bu şarj cihazlar elektrikli el aletinizde kullanlan Li-İonen akülere uygundur. 2 609 002 498 | (7.1.08) Bosch Power Tools Türkçe | 117 Açklama: Akü ksmi şarjl olarak teslim edilir. Aküden tam performans elde edebilmek için ilk kullanmdan önce aküyü şarj cihaznda tam olarak şarj edin. Anahtarsz uç takma mandreninin 2 kovann dönme yönü o’ye bir klick sesi duyuluncaya kadar elinizle kuvvetlice çevirin. Mandren otomatik olarak kilitlenir. Li-Ionen aküler kullanm ömürleri ksalmadan istendiği zaman şarj edilebilir. Şarj işleminin kesilmesi aküye zarar vermez. Ucu çkarmak için kovan ters yöne çevirdiğinizde kilitleme açlr. Li-Ionen-Aküler Electronic Cell Protection (ECP) sistemi ile derin şarja karş korumaldr. Akü deşarj olduğunda elektrikli el aleti koruyucu kesme sistemi ile kapatlr: Elektrikli el aleti artk hareket etmez. Mandrenin değiştirilmesi (Baknz: Şekiller C–E) DIKKAT Elektrikli el aletiniz otomatik olarak kapandğnda artk açma/kapama şalterine basmayn. Aksi takdirde akü hasar görebilir. Aküyü 6 çkarmak için kilitleme düğmesine 11 basn ve aküyü arkadan çekerek elektrikli el aletinden çkarn. Bunu yaparken zor kullanmayn. Şarj olmak üzere aküyü 6 elektrikli el aleti içinde de brakabilirsiniz. Şarj işlemi srasnda elektrikli el aleti açlamaz. Akünün şarj durumunu öğrenmek için açma/kapama şalterine 10 basn, baknz: Bölüm “Akü şarj durumu göstergesi”. Akü bir NTC scaklk kontrol sistemi ile donatlmş olup, bu sistem sadece 0 °C–45 °C scaklk aralğnda şarj işlemine izin verir. Bu sayede akünün kullanm ömrü önemli ölçüde uzar. Tasfiye konusundaki talimat hükümlerine uyun. Uç değiştirme (Baknz: Şekil B) f Aletin kendinde bir çalşma yapmadan önce (örneğin bakm ve uç değiştirme işlerinden önce), aleti bir yere taşrken veya saklarken her defasnda dönme yönü değiştirme şalterini orta konuma getirin. Açma/kapama şalterine yanlşlkla basldğnda yaralanma tehlikesi ortaya çkabilir. Açma/kapama şalteri 10 basl değilken matkap mili kilitlidir. Bu sayede mandren içindeki matkap ucu hzl, rahat ve basit biçimde değiştirilebilir. Anahtarsz uç takma mandrenini 2 kovann n yönünde uç taklabilicek ölçüde açn. Ucu takn. Bosch Power Tools f Aletin kendinde bir çalşma yapmadan önce (örneğin bakm ve uç değiştirme işlerinden önce), aleti bir yere taşrken veya saklarken her defasnda dönme yönü değiştirme şalterini orta konuma getirin. Açma/kapama şalterine yanlşlkla basldğnda yaralanma tehlikesi ortaya çkabilir. Anahtarsz uç takma mandreni 2 matkap milinden gevşemeye karş bir emniyet vidas 13 ile emniyete alnmştr. Anahtarsz uç takma mandrenini 2 tam olarak açn ve emniyet vidasn 13 n yönüne çevirerek çkarn. Emniyet vidasnn sol dişli olduğunu unutmayn. Emniyet vidas 13 sk bir biçimde yerine oturunca vidann başna bir tornavida yerleştirin ve tornavidann tutamağna vurmak suretiyle emniyet vidasn gevşetin. Mandrenin sökülmesi (Baknz: Şekil D) Ksa şaft öne gelecek biçimde bir alyan anahtarn 14 anahtarsz uç takma mandrenine 2 takn. Elektrikli el aletini sağlam ve düz bir zemine, örneğin bir tezgah üzerine yatrr. Elektrikli el aletini skca tutun ve anahtarsz uç takma mandrenini 2 iç altgen anahtar 14 n yönünde çevirmek suretiyle gevşetin. Skşmş olan anahtarsz uç takma mandrenini iç altgen anahtarn 14 uzun şaftna hafifçe vurarak gevşetebilirsiniz. İç altgen anahtar anahtarsz uç takma mandreninden çkarn ve anahtarsz uç takma mandrenini tam olarak çkarn. Mandrenin taklmas (Baknz: Şekil E) Anahtarsz uç takma mandreninin montaj ayn işlem aşamalarnn ters sra ile uygulanmasyla yaplr. 2 609 002 498 | (7.1.08) 118 | Türkçe Açklama: Anahtarsz uç takma mandrenini monte ettikten sonra emniyet vidasn 13 tekrar takn. Mandren yaklaşk 17–23 Nm’lik bir torkla sklmaldr. Toz ve talaş emme f Kurşun içeren boyalar, baz ahşap türleri, mineraller ve metaller gibi maddeler işlenirken ortaya çkan toz sağlğa zararl olabilir. Bu tozlara temas etmek veya bu tozlar solumak allerjik reaksiyonlara ve/veya kullancnn veya onun yaknndaki kişilerin nefes alma yollarndaki hastalklara neden olabilir. Kayn veya meşe gibi baz ağaç tozlar kanserojen etkiye sahiptir, özellikle de ahşap işleme sanayiinde kullanlan katk maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte. Asbest içeren malzemeler sadece uzmanlar tarafndan işlenmelidir. – Eğer mümkünse mutlaka toz emme donanm kullann. – Çalşma yerinizin iyi bir biçimde havalandrn. – P2 filtre snf filtre takl soluk alma maskesi kullanmanz tavsiye ederiz. İşlenen malzemelere ait ülkenizeki geçerli yönetmelik hükümlerine uyun. Dönme yönünün ayarlanmas (Baknz: Şekil F) Dönme yönü değiştirme şalteri 9 ile elektrikli el aletinin dönme yönünü değiştirebilirsiniz. Ancak açma/kapama şalteri 10 basl iken bu mümkün değildir. Sağa dönüş: Delme ve vida takmak için dönme yönü değiştirme şalterini 9 sonuna kadar sola bastrn. Sağa dönüş yön göstergesi 4 açma/kapama şalteri 10 basl iken ve motor çalşrken yanar. Sola dönüş: Vidalar gevşetmek veya sökmek için dönme yönü değiştirme şalterini 9 sonuna kadar sağa bastrn. Sola dönüş yön göstergesi 5 açma/kapama şalteri 10 basl iken ve motor çalşrken yanar. Tork ön seçimi Tork ön seçimi ayar halkas 3 ile gerekli torku 10+1 kademe halinde önceden seçip ayarlayabilirsiniz. Doğru ayar yapldğnda vida malzeme ile ayn seviyeye geldiğinde veya ayarlanan torka ulaşldğnda uç durur. Vidalar sökerken daha yüksek bir tork seçin ve ayar halkasn “Delme” sembolü üzerine getirin. Delme “Delme” pozisyonunda torklu kavrama pasiftir. Açma/kapama İşletim Çalştrma Akünün yerleştirilmesi Aleti çalştrmak için açma/kapama şalterine 10 basn ve şalteri basl tutun. Lamba 7 açma/kapama şalterine 10 hafifçe basldğnda yanar ve elverişsiz şk koşullarnda vidalama yerinin aydnlantlmasn sağlar. f Sadece elektrikli el aletinizin tip etiketinde belirtilen gerilime sahip orijinal Li-Ionen aküler kullann. Başka akülerin kullanlmas yaralanmalara ve yangnlara neden olabilir. Elektrikli el aletini kapamak için açma/kapama şalterini 10 brakn. Aletin yanlşlkla çalşmasn önlemek için dönme yönü değiştirme şalterini 9 merkezi konuma getirin. Aküyü 6, hissedilir biçimde kavrama yapacak ve tutamakla ayn hizaya gelecek biçimde tutamağn içine yerleştirin. Açma/kapama şalterine 10 basma durumunuza göre elektrikli el aleti açkken devir saysn kademeler halinde ayarlayabilirsiniz. 2 609 002 498 | (7.1.08) Devir saysnn ayarlanmas Açma/kapama şalteri 10 üzerine hafif bir bastrma kuvveti uygulannca alet düşük devir says ile çalşr. Bastrma kuvveti yükseltildikçe devir says da yükselir. Bosch Power Tools Türkçe | 119 Tam otomatik mil kilitleme (Auto-Lock) Derin şarj emniyeti Açma/kapama şalteri 10 basl değilken matkap mili ve uç kovan kilitlidir. Bu sayede vidalar akü boş durumda iken de vidalanabilir veya alet tornavida olarak kullanlabilir. Li-Ionen-Aküler Electronic Cell Protection (ECP) sistemi ile derin şarja karş korumaldr. Akü deşarj olduğunda elektrikli el aleti koruyucu kesme sistemi ile kapatlr: Elektrikli el aleti artk hareket etmez. Serbest dönüş freni Çalşrken dikkat edilecek hususlar Açma/kapama şalteri 10 brakldğnda mandren frenlenir ve ucun serbest dönüşü engellenir. f Elektrikli el aletini daima kapal durumda vida üzerine yerleştirin. Dönmekte olan uçlar kayabilir. Vidalar takarken açma/kapama şalterini 10 vida iş parças yüzeyi ile ayn seviyeye gelince brakn. Bu sayede vida başnn iş parças içine gömülmesini önlersiniz. Akü şarj durumu göstergesi Akü şarj durumu göstergesi 8 açma/kapama şalteri 10 yar yarya veya tam basl iken bir saniye süre ile akünün şarj durumunu gösterir ve 3 yeşil LED’ten oluşur. LED Kapasitesi Sürekli şk 3 x yeşil ≥ 71% Sürekli şk 2 x yeşil 35—70% Sürekli şk 1 x yeşil 11—34% Yavaş tempolu yanp sönme 1 x Yeşil ≤ 10% Akü şarj durumu 3 LED'i 8 ve lamba 7 akünün scaklğ –10 ... +70 °C derecelerin dşnda ise hzl bir tempo ile yanp sönmeye başlar. Scaklğa bağl aşr zorlanma emniyeti Usulüne uygun olarak kullanldğnda elektrikli el aleti aşr ölçüde zorlanamaz. Aşr zorlama durumunda veya 70 °C’lik müsaade edilen akü scaklğnn aşlmas durumunda tekrar optimal işletim scaklğna ulaşlncaya kadar elektrikli el aletinin elektronik sistemi aleti kapatr. Akü şarj durumu göstergesinin 8 3 LED’i ve lamba 7 akünün scaklğ –10 ... +70°C decelik işletim scaklğ dşnda ise veya aşr zorlanma emniyeti devreye girmişse hzl bir tempoyla yanp sönerler. Öneriler Düşük devir says ile uzun süre çalştğnzda, soğutma yapmak için elektrikli el aletini boşta en yüksek devir says ile yaklaşk 3 dakika kadar çalştrn. Metalleri delerken sadece kusursuz bilenmiş HSS matkap uçlar kullann (HSS=Yüksek performans hzl kesme çeliği). Bu konudaki garantiyi Bosch aksesuar program sağlar. Büyük ve uzun vidalar sert malzemeye vidalamadan önce dişin çekirdek çap ile vida uzunluğunun 2/3 orannda bir klavuz delik açmalsnz. Bakm ve servis Bakm ve temizlik f Aletin kendinde bir çalşma yapmadan önce (örneğin bakm ve uç değiştirme işlerinden önce), aleti bir yere taşrken veya saklarken her defasnda dönme yönü değiştirme şalterini orta konuma getirin. Açma/kapama şalterine yanlşlkla basldğnda yaralanma tehlikesi ortaya çkabilir. f İyi ve güvenli çalşabilmek için elektrikli el aletini ve havalandrma deliklerini daima temiz tutun. Akü artk işlev görmüyorsa lütfen Bosch elektrikli el aletleri için yetkili bir servise başvurun. Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağmen elektrikli el aleti arza yapacak olursa, onarm Bosch elektrikli aletleri için yetkili bir serviste yaplmaldr. Bosch Power Tools 2 609 002 498 | (7.1.08) 120 | Türkçe Bütün başvuru ve yedek parça siparişlerinizde mutlaka aletinizin tip etiketindeki 10 haneli ürün kodunu belirtiniz. Müşteri servisi ve müterşi danişmanliği Müşteri servisleri ürününüzün onarm ve bakm ile yedek parçalarna ait sorularnz yantlandrr. Demonte görünüşler ve yedek parçalara ait bilgileri şu adreste de bulabilirsiniz: www.bosch-pt.com Bosch müşteri servisi timi satn alacağnz ürünün özellikleri, bu ürünün kullanm ve ayar işlemleri hakkndaki sorularnz ile yedek parçalarna ait sorularnz memnuniyetle yantlandrr. Türkçe Bosch San. ve Tic. A.S. Ahi Evran Cad. No:1 Kat:22 Polaris Plaza 80670 Maslak/Istanbul Müşteri Danşman: +90 (0212) 335 06 66 Müşteri Servis Hatt: +90 (0212) 335 07 52 Tasfiye Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu bir yöntemle tasfiye edilmek üzere tekrar kazanm merkezine gönderilmelidir. Sadece AB üyesi ülkeler için: Elektrikli el aletini evsel çöplerin içine atmayn! Elektrikli el aletleri ve eski elektronik aletlere ilişkin 2002/96/AT sayl Avrupa Birliği yönetmeliği ve bunlarn tek tek ülkelerin hukuklarna uyarlanmas uyarnca, kullanm ömrünü tamamlamş elektrikli el aletleri ayr ayr toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden kazanm merkezlerine gönderilmek zorundadr. Aküler/Bataryalar: Li-Ion: Lütfen bölüm “Nakliye”, sayfa içindeki uyarlara uyun 120. Nakliye Akü UN-Kitapçğ ST/SG/AC.10/11/Rev.3 Ksm III, alt bölüm 38.3’e göre test edilmiştir. Akünün ayrca iç basnç, ksa devre, zorlama ile krlma ve tehlikeli geri akma karş etkin koruma sistemi vardr. Akü içinde bulunan lityum miktar yasal snrlarn altndadr. Bu nedenle akü ne tek başna ne de bir alet içinde iken ulusal ve uluslararas tehlikeli madde kapsamna girer. Ancak çok sayda akünün naklinde tehlikeli madde hükümleri önem kazanabilir. Bu gibi durumlarda özel koşullarn sağlanmas (örneğin ambalajda) gerekli olabilir. Bu konuda daha ayrntl bilgiyi aşağdaki Internet adresinde İngilizce olarak bulabilirsiniz: http://purchasing.bosch.com/en/start/ Allgemeines/Download/index.htm. 2 609 002 498 | (7.1.08) Aküleri ve bataryalar evsel çöplerin içine, ateşe veya suya atmayn. Aküler ve bataryalar toplanmak, tekrar kazanm işlemine tabi tutulmak ve çevre dostu bir yöntemle tasfiye edilmek zorundadr. Sadece AB üyesi ülkeler için: 91/157/AET Yönetmeliği uyarnca arzal veya kullanm ömrünü tamamlamş aküler ve bataryalar yeniden kazanm işlemine tabi tutulmak zorundadr. Değişiklik haklarmz sakldr. Bosch Power Tools | 121 14,4 V (Li-Ion) 2 607 336 038 (1,3 Ah) AL 2204 CV (10,8 – 18 V) 2 607 225 274 (EU) 2 607 225 276 (UK) 2 607 225 278 (AUS)
