ประเภทผลิตภัณฑ์	เครื่องขัดปาล์มแผ่น 1/4
ยี่ห้อ	HiKOKI
รุ่น	GP13
แหล่งจ่ายไฟ	ไฟฟ้าสายไฟ
กำลังไฟฟ้าเข้า	152 วัตต์
ความเร็วไร้โหลด	10,000 OPM
เส้นผ่านศูนย์กลางวงโคจร	1.0 มม.
ขนาดแผ่นขัด	แผ่น 1/4 (115 x 140 มม.)
การติดกระดาษ	แคลมป์
การเก็บฝุ่น	ถุงเก็บฝุ่นในตัวและอะแดปเตอร์ดูดฝุ่น
น้ำหนัก	1.2 กก.
ขนาด (ยาว x กว้าง x สูง)	120 x 70 x 140 มม.
ความยาวสายไฟ	2.0 ม.
ระดับการสั่นสะเทือน	7.5 ม./วินาที²
ระดับเสียง	80 เดซิเบล(A)
ด้ามจับนุ่ม	ใช่
ความเร็วแปรผัน	ไม่
การบำรุงรักษา	ทำความสะอาดตัวกรองฝุ่นและช่องระบายอากาศเป็นประจำ เปลี่ยนแปรงคาร์บอนเมื่อสึกหรอ
คุณสมบัติด้านความปลอดภัย	ปุ่มล็อคติด, ฉนวนสองชั้น
อะไหล่ที่มีจำหน่าย	แปรงคาร์บอน, แผ่นขัด, ถุงเก็บฝุ่น

คำถามที่พบบ่อย - GP13 HiKOKI

ฉันจะเปลี่ยนกระดาษทรายบน HiKOKI GP13 ได้อย่างไร?

ในการเปลี่ยนกระดาษทราย ให้คลายแคลมป์สองตัวที่ด้านหน้าและด้านหลังของแผ่นขัดโดยดึงออกด้านนอก สอดกระดาษ แผ่น 1/4 ใหม่เข้าไปใต้แคลมป์ จากนั้นดันแคลมป์กลับเพื่อล็อค

GP13 ใช้กระดาษทรายชนิดใด?

GP13 ใช้กระดาษทราย แผ่น 1/4 ขนาดประมาณ 115 x 140 มม. ใช้กระดาษเจาะรูมาตรฐานเพื่อการดูดฝุ่น

ฉันจะติดถุงเก็บฝุ่นอย่างไร?

เลื่อนอะแดปเตอร์ถุงเก็บฝุ่นไปที่ช่องเก็บฝุ่นด้านหลังของเครื่องขัด จากนั้นติดถุง สำหรับการดูดฝุ่นด้วยเครื่องดูดฝุ่น ให้เชื่อมต่อ ท่อดูดฝุ่น เข้ากับอะแดปเตอร์โดยตรง

HiKOKI GP13 มีความเร็วแปรผันหรือไม่?

ไม่ GP13 ทำงานที่ความเร็วคงที่ 10,000 OPM ไม่มีการควบคุมความเร็วแปรผัน

ฉันจะทำความสะอาดตัวกรองฝุ่นอย่างไร?

ถอดถุงเก็บฝุ่นออกและเคาะตัวกรองเบาๆ สำหรับการทำความสะอาดลึก ให้ใช้แปรงขนนุ่มหรือลมเป่า อย่าซักตัวกรองหากไม่สามารถซักได้ เปลี่ยนใหม่หากเสียหาย

ทำไมเครื่องขัดของฉันสั่นมากเกินไป?

การสั่นสะเทือนมากเกินไปอาจเกิดจากกระดาษทรายสึก แผ่นขัดเสียหาย หรือสิ่งสกปรกในกลไก ตรวจสอบ แผ่นขัด ว่าสึกหรือไม่และขันกระดาษให้แน่น หากยังคงอยู่ ให้ตรวจสอบตลับลูกปืนหรือฐานมอเตอร์

ฉันจะเปลี่ยนแปรงคาร์บอนอย่างไร?

ถอดปลั๊กเครื่องขัด ถอดฝาครอบแปรงทั้งสองข้างโดยใช้ไขควง ดึงแปรงที่สึกออกแล้วใส่แปรงใหม่ (ขนาดเท่ากัน) ขันฝาครอบให้แน่น เปิดเครื่องขัดทิ้งไว้สักครู่เพื่อให้แปรงเข้ารูป

ฉันสามารถใช้ GP13 ในการลบสีได้หรือไม่?

ได้ แต่ใช้กระดาษทราย หยาบ (เช่น 40-60 กริต) และมั่นใจว่ามีการดูดฝุ่นที่เหมาะสม วงโคจร 1.0 มม. เหมาะสำหรับการลบสีแบบเบาถึงปานกลาง

ระยะเวลารับประกันของ HiKOKI GP13 คือเท่าไร?

การรับประกันมาตรฐานคือ 2 ปี สำหรับการใช้งานที่ไม่ใช่เชิงพาณิชย์ ตรวจสอบกับตัวแทนจำหน่ายในพื้นที่ของคุณเพื่อรายละเอียด เนื่องจากการรับประกันอาจแตกต่างกัน

ฉันสามารถซื้ออะไหล่สำหรับ GP13 ได้ที่ไหน?

อะไหล่เช่นแปรงคาร์บอน แผ่นขัด และถุงเก็บฝุ่น มีจำหน่ายที่ศูนย์บริการที่ได้รับอนุญาตจาก HiKOKI และร้านค้าออนไลน์ ใช้ หมายเลขชิ้นส่วน ที่ระบุในคู่มือ

คู่มือผู้ใช้ GP13 HiKOKI

1

	English	中國語	ไทย
1	Wheel guard	砂輪保護装置	กําบังหินเจียร์
2	Grinding wheel	砂輪	หินเจียร์
3	Nose bracket	鼻形支撑架	โครงยืดเครื่องมือ
4	Hanger	挂耳	ที่แขวน
5	Brush cap	刷子蓋	ผาแปรงถ่าน
6	Stopper	制動器	สต็อบเบอร์
7	Switch trigger	觸動開關	สวิทซีโก
8	Nut M12	M12螺帽	นีอต M12
9	Wheel washer	輪墊圈	แหวนหินเจียร์
10	Spindle detent hole	主軸銷鍵孔	ช่องแกนเพลา
11	Wear limit	磨損極限	ขอบเขตการสึกหรอ
12	No. of carbon brush	碳刷號	จํานวนแปรงถ่าน

GENERAL SAFETY RULES

WARNING!

กฎความปลอดภัยโดยทั่วไป

คำเตือน!

โปรดอ่านดำเน้นำทั้งหมด

ถ้าไม่ปฏิบัติตามค่าแนะนําทั้งหมด อาจฏกไฟฟ้าดูด เกิดไฟใหม่ และ/หรือ บาดเจ็บสาหัสก็ได้

คำว่า "เครื่องมือไฟฟ้า" ในคำเตือนต่อไปนี้ทั้งหมดหมายถึงเครื่องมือที่คุณใช้งานกับปลักไฟฟ้า (มีสายไฟ) หรือใช้งานกับแบตเตอรี่ (ไร้สาย)

โปรดปฏิบัติตามดำเน้นำต่อไปนี้

1) พื้นที่ทำงาน

a) รักษาพื้นที่ทำงานให้สะอาดและมีแสงสว่างเพียงพอ ลิ่งที่เกาะและความมี ดทำให้เกิดอุบัติเหตุได้

b) อย่าใช้เครื่องมือไฟฟ้าในบรรยายกาศที่อาจระเบิด เช่น มี ของเหลวไวไฟ แก้สหรือผุ่น เครื่องมือไฟฟ้าอาจเกิดประกายไฟที่อาจทำให้ผุ่นและไอติดไฟได้

c) ใช้งานเครื่องมือไฟฟ้าให้ไกลจากเต็กและคนเผ่าชม คนที่วอกแวกทำให้คุณขาดสมาชิในการทำงานได้

2) ความปลอดภัยทางไฟฟ้า

a) ปลักของเครื่องมือไฟฟ้าต้องเหมาะสมกับเต้าเสียบ อย่าตัดแแปลงปลัก อย่าใช้ปลักของตัวปรับแรงดันไฟฟ้ากับเครื่องมือไฟฟ้าชนิดที่ต่อ ลงดิน ปลักกับเต้าเสียบที่ไม่พอดีกันอาจทำให้คุณลูกไฟฟ้าดูด

b) อย่าให้ตัวคุณสัมผัสกับพื้นผิวที่ต่อลงดิน เช่นท่อโลหะ เครื่องทำความร้อน เตาอบ ดู้เย็น เป็นต้น อาจถูกไฟฟ้าดูดถ้าร่างกายของคุณต่อวงจรลงดิน

c) อย่าให้เครื่องมือไฟฟ้าถูกกับน้ำฝนหรือความเปียกชั้น น้ำที่เข้าไปในเครื่องมือไฟฟ้าจะเพิ่มความเสี่ยงที่จะถูกไฟฟ้าดูด

d) อย่าใช้สายไฟฟ้าในงานอื่น อย่าใช้สายเพื่อหัว ดึงหรือ เสียบ เครื่องมือไฟฟ้า ให้สายไฟอยู่ห่างจากความร้อน น้ำมัน ขอบ แหลมคมหรือชั้นส่วนที่เคลื่อนไหว สายที่ชํารุดหรือตึงอาจทำให้คุณลูกไฟฟ้าดูดได้ง่าย

e) เมื่อใช้งานเครื่องมือไฟฟ้านอกอาคาร ใช้สายพ่วงชนิดที่ใช้กับนอกอาคารเมื่อใช้สายที่เหมาะสมจะลด ความเสี่ยงที่จะถูกไฟฟ้าดูด

3) ความปลอดภัยส่วนบุคคล

a) ระวังตัว ดู สิ่งที่คุณกำลังทำ ใช้สามัญสำนึกเมื่อใช้เครื่องมือไฟฟ้า อย่าใช้เครื่องมือไฟฟ้าเมื่อคุณอ่อนเพลียหรือกินยา สุราหร่อยาเสพติด การขาดสติชั่วขณะเมื่อใช้เครื่องมือไฟฟ้าอาจทำให้คุณบาดเจ็บ สาหัส

b) ใช้อุปกรณ์นิรภัย สวมแวนตาป้องกันเสมอ อุปกรณ์ป้องกันเช่นหน้ากากกันผุ่น รองเท้ากันสื่น หมวกนิรภัย หรือจุกอุตหูที่เหมาะสมจะเลี่ยงการบาดเจ็บของร่างกายได้

c) ระวังเครื่องทำงานโดยไม่ตั้งใจ ให้สวิทซ์อยู่ในดำเนften่งปิด ก่อนเสียบปลัก เมื่อจับเครื่องมือไฟฟ้าเมื่อนัวอยู่ที่ตัวสวิทซ์ หรือเมื่อเสียบปลัก ขณะเปิดสวิทซ์ไว้อาจทำให้เกิดอุบัตเหตุ

d) เอาสลักปรับแต่งหรือประแจออกก่อนเปิดสวิทซ์ไฟฟ้า สลักหรือประแจเจที่ติดกับส่วนหมุนของเครื่องมือไฟฟ้าอาจทำให้ คุณบาดเจ็บได้

e) อย่าเอ็อมตัว ยืนให้มั่นและสมดลตลอดเวลา ทำให้ควบคุมเครื่องมือไฟฟ้าได้ดี้ขึ้นเมื่อมีเหตุที่ไม่คาดผัน

f) แต่งตัวให้รัตถุม อย่ารวมเสื้อผ้าหลวงหรือใช้เครื่องประดับ ให้ผม เสื้อผ้าและถุงมืออยู่ห่างจากขึ้นส่วนที่เคลื่อนที่ เสื้อผ้าหลวง เครื่องประดับหรือผมยาวอาจถูกขึ้นส่วนหมุนรัง เข้าไป

g) ถ้าออกแบบเครื่องมือไฟฟ้าไว้ให้ต่อกับชุดตูดฝุ่นหรือเศษวัสดุ ให้เชื่อมต่อและใช้งานอย่างถูกต้อง เมื่อใช้กับชุดอุปกรณ์เหล่านี้ จะลดอันตรายจากฝุ่น

4) การใช้และบํารุงรักษาเครื่องมือไฟฟ้า

a) อย่าใช้เครื่องมือไฟฟ้าโดยฝืนกำลัง ใช้เครื่องมือที่ถูกต้องกับ งานของคุณ เครื่องมือไฟฟ้าที่ถูกต้องจะท่ งานได้ดีกว่าและปลอดภัยกว่า ใน อัตราตามที่ออกแบบไว้แล้ว

b) อย่าใช้เครื่องมือไฟฟ้าถ้าสวิทซ์ปิดเปิดไม่ได้ เครื่องมือไฟฟ้าที่ควบคุมด้วยสวิทซ์ไม่ได้จะมื้อันตรายและต้อง ซ่อม

c) ถอดปลักจากแหล่งไฟฟ้าก่อนปรับแต่ง เปลี่ยนอะไหล่ หรือเก็บ รักษา มาตรการป้องกันเช่นนี้จะลดความเสี่ยงของอุบัติเหตุที่เครื่องมือ ไฟฟ้าจะเริ่มทำงานโดยไม่ได้ตั้งใจ

d) เก็บเครื่องมือไฟฟ้าให้ห่างจากเด็ก และอย่างอมให้ผู้ที่ไม่เคยชิน กับเครื่องมือไฟฟ้าหรือ Hartและなำเหล่าน์ให้ใช้เครื่องมือไฟฟ้า เครื่องมือไฟฟ้าเป็นสิ่งที่มีอันตรายมากเมื่อยู่ในมือของคนที่ไม่ ชํานาญ

e) บํารุงรักษาเครื่องมือไฟฟ้า ตรวจสอบศูนย์เคลื่อน ส่วนบิดงอ ชํารุต หรือสภาพอื่นๆ ที่มีผลต่อการทำงานของเครื่องมือไฟฟ้า หากชํารุต ให้ซ่อมแซมก่อนใช้งาน อุบัติเหตุจำนวนมากเกิดจากเครื่องมือไฟฟ้าที่บํารุงรักษาไม่ดีพอ

f) ให้เครื่องมือตัดมีความคมและสะอาด เครื่องมือตัดที่บํารุงรักษาอย่างถูกต้องและมีชอบคมจะไม่ค่อย บิดงอ และควบคมได้ง่ายกว่า

g) ใช้เครื่องมือไฟฟ้า ส่วนประกอบและปลายเครื่องมือตัดตาม คําแนะนําเหล่านี้ และตามที่ออกแบบไว้ โดยพิจารณาสภาพ งานและสิ่งที่จะใช้งาน ถ้าใช้เครื่องมือไฟฟ้ากับงานที่ไม่ได้อออกแบบไว้อาจเกิดความ เสียหายได้

5) การซ่อมบำรุง

a) ให่ช่างซ่อมที่ชํานาญเป็นผู้ซ่อม และเปลี่ยนอะไรหล่ที่เป็น ของแท้ ทำให้เครื่องมือไฟฟ้ามีความปลอดภัย

คำเตือน

เก็บให้พันมือเด็กและผู้ไม่ชํานาญ

หากไม่ได้ใช้ ควรเก็บให้พันมือเด็กและผู้ไม่ชํานาญ

ข้อควรระวังในการใช้เครื่องเจียร์

1. อย่าใช้เครื่องมือหล่านี้เมื่อไม่มีกำบังหินเจียร์
2. ใช้เฉพาะหินเจียร์ที่มี “ความเร็วที่ปลอดภัย” ไม่ต่ำกว่า “ความเร็วรอบเมื่อหมุนเปล่า” แสดงอยู่บนป้ายของเครื่องมือ

รายละเอียดจำเพาะ

แรงดันไฟฟ้า (ตามท้องที่ใช้งาน)*	(110 โวลท์, 115 โวลท์, 120 โวลท์, 127 โวลท์, 220 โวลท์, 230 โวลท์, 240 โวลท์)
กําลังไฟฟ้า* 570 วัตต์
ความเร็วอิสระ* 4800/นาที
ขนาดหินเจียร์เส้นผ่านศูนย์กลางภายนอก 125 มม.ความหนา 19 มม.เส้นผ่านศูนย์กลางของรู	12.7 มม.
น้ําหนัก (ไม่รวมสายไฟฟ้า) 5.5 กก.

* โปรดตรวจสอบบ้ายที่ตัวเล่อยไฟฟ้า เพราะแตกต่างไปตามท้องที่ใช้งาน

อุปกรณ์มาตรฐาน

(1) ประจ๊า 1

อาจเปลี่ยนแปลงอุปกรณ์มาตรฐานได้โดยไม่ต้องแจ้งล่วงหน้า

การใช้งาน

○ กำหนดะกรันหล่อและตกแต่งผิวของวัสดุเหล็ก ทองเหลืองและ อะลูมินีย้ม และชั้นงานหล่อ
○ เจียระไนชั้นส่วนเชื่อมหรือหน้าตัดที่ตัดด้วยหัวตัดแก๊ส
○ เจียร์ยางสังเคราะห์ หินชนวน อิฐ หินอ่อน ฯลฯ

คำแนะนำก่อนการใช้งาน

1. แหล่งไฟฟ้า
   ตรวจสอบให้แหล่งไฟฟ้าที่จะใช่ตรงกับราละเอียดจำเพาะบนแผ่นป้ายของเลื่อยไฟฟ้า

2. สวิทซีไฟฟ้า

ตรวจสอบให้สวิทช์ไฟฟ้าอยู่ในตําแหน่ง OFF ถ้าเสียบปลีกเข้ากับ เต้าเสียบเมื่อสวิทช์อยู่ในตําแหน่ง ON เครื่องใช้ไฟฟ้าจะทำงานทันที่ และทำให้เกิดอุบดิเหตุที่ร้ายแรงได้

1. สายไฟฟ้าพ่วง

เมื่อพื้นที่ทำงานอยู่ห่างจากแหล่งจ่ายไฟ ให้ใช้สายพ่วงที่โตและมีความจุไฟฟ้ามากพอ ควรพยาขามให้สายพ่วงสั้นที่สุดเท่าที่จะทำได้

1. การตรวจสอบสภาพแวดล้อม

ตรวจสอบให้สถานที่ปฏิบัติงานมีสภาพที่เหมาะสมตามข้อควรระวัง เบื้องต้น เมื่อขัดเหล็กแผ่นบาง อาจเกิดเสียงดังในบางกรณีเนื่องจากเสียง สะท้อนจากเหล็กแผ่นที่กำลังขัด ให้วางแผ่นยางไว้ได้วสุดที่ขัดเพื่อกําจัดเสียงในกรณีนี้

1. การประกอบกำบังหินเจียร์

กำหนดนเจียร์เป็นอุปกรณ์ป้องกันการบาดเจ็บจากหินเจียร์ที่แตกกระจายออกในระหว่างใช้งาน โปรดตรวจสอบให้แน่ใจว่าได้ประกอบ

กำหนดอย่างถูกต้องและแน่นหนาดีแล้วก่อนทำการเจียร์

1. หินเจียร์

โปรดตรวจสอบให้แน่ใจว่าใช้หินเจียร์ที่ถูกต้องตามประเภท ไม่มี รอยแตก หรือความผิดปกติที่ผิว และได้ติดตั้งหินเจียร์อย่างเหมาะสม พร้อมทั้งขันนื้อดหินเจียร์อย่างแน่นหนาแล้ว โปรดอ้างอิงที่หัวข้อ “การติดตั้ง และการถอดหินเจียร์”

1. การทดลองใช้งาน

ก่อนทำการเจียร์ จะต้องทดลองใช้งานเครื่องมือในบริเวณที่ปลอดภัย ก่อน เพื่อให้แน่ใจว่าได้ประกอบเครื่องมืออย่างลูกต้อง และหินเจียร์ ไม่มีชอบ contractor่องใดๆ ที่สังเกตเห็นได้ ระยะเวลาที่แนะนําให้ทำการ ทดลองใช้งานคือ:

ภายหลังเปลี่ยนหินเจียร์ ....3 นาที่ชั้นไป ก่อนเริ่มทำงานตามปกติ ....1 นาที่ชั้นไป

วิธีการใช้

1. ไม่ควรให้เครื่องทำงานหนัก โดยใช้แรงกดที่เครื่องมากเกินไป ทั้งนี้ เพื่อยืดอายุใช้งานให้กับเครื่อง และเพื่อความมั่นใจในคุณภาพของ งาน เพราะงานส่วนใหญ่นั้นใช้น้ำหนักของเครื่องเพียงอย่างเดียวก็ พ่อสำหรับการเจียร์ที่มีประสิทธิภาพ การใช้แรงกดมากเกินไปจะ ลดความเร็วในการหมุน ทำให้ผิวของงานไม่เรียบ และยังเพิ่มภาวะ ให้เครื่องซึ่งส่งผลให้เครื่องมือวยูใช้งานำต่ําลงอีกด้วย

2. การเปิดสวิทย์

เมื่อดึงไกซื้น สวิทซ์เครี Rogersจะเปิด และเมื่อปล่อยไก สวิทซ์เครื่องจะเปิด หลังจากดึงไก และกดสดื่อบเปอร์ สวิทซ์เครื่องจะเปิดอยู่แม้จะปล่อย นี้วออกจากไกแล้วก็ตาม การใช้งานสดื่อบเปอร์จะช่วยอํานวยความ สะดวกเมื่อทำการเจียร้อย่างต่อเนื่องเป็นเวลานานา เมื่อดึงไกซื้นอีก ครั้งจะเป็นการปลดการทำงานของสดื่อบเปอร์

1. ที่เขวนเพื่อความสะดวก

เมื่อใช้เครื่องเจียร์เป็นเวลานาน ให้ใช้ที่แขวนซึ่งให้มาเพื่อช่วยลด ความล้าของผู้ปฏิบัติงาน

ข้อควรระวัง

○ เมื่อเครื่องเจียร์เริ่มทำงาน โปรดลอยห่างออกจากระนาบการหมุน ของหินเจียร์สักครู
หลังจากปิดเครื่อง อย่างเครื่องลงจนกว่าหินเจียร์จะหยุดหมุนสนิทการกระทำดังกล่าวนอกจากจะเป็นการป้องกันอุบัติเหตุร้ายแรงแล้วยังเป็นการป้องกันไม่ให้เครื่องดูดฝุ่นและอองหรือเศษวัสดุเข้าไปภายในอีกด้วย
○ อย่าใช้หินเจียร์ที่มีขนาดใหญ่เกินมาตรฐานอย่างเด็ดขาด มิเช่นนั้นความเร็วรอบของหินเจียร์จะสูงเกินกว่าชัดจำกัดที่ปลอดภัย และอาจแตกได้

ประเภทของหินเจียร์และการใช้งาน

○ สิ่งสำคัญที่สุดเพื่อสร้างความมั่นใจในการเจียร์ที่มีประสิทธิภาพคือการเลือกหินเจียร์ที่เหมาะสมกับวัสดุที่จะทำการเจียร์ หินเจียร์ที่ให้มาพร้อมกับเครื่องเจียร์ไฟฟ้าของ HiKOKI เหมาะสำหรับการเจียร์วัสดุที่เป็นเหล็ก การทดสอบการแยกวัสดุโดยใช้ประกายไฟของวัสดุที่เป็นเหล็ก การขัดผิวส่วนที่ทำการเชื่อม และอื่นๆ
○ เมื่อใช้เครื่องเจียร์โลหะที่ไม่มีส่วนประกอบของเหล็ก เหล็กหล่อ หิน และอื่นๆ ให้เลือกหินเจียร์ตามมาตรฐานต่อไปนี้ มีหินเจียร์ที่เหมาะสมกับการเจียร์วัสดุเหล่านี้ jaหน่ายในท้องตลาด เพื่อให้ผู้ใช้เลือกซื้อตามความต้องการในการใช้งาน

วัสดุที่ทำการเจียร์ ลาย เกรด		การประสาน(ความแข็ง)	วัสดุผสม	หมายเหตุ
ส่วนเชื่อมของวัสดุที่เป็นเหล็ก	A	3	6	P	V
เหล็กหล่อ C	1	6	P	B
สัมฤทธิ และทองเหลืองอลูมินียม C	C	2	4	P	V
	3	0	Q	B
หินอ่อน	C	3	6	M	V
หินแกรนิต	C	1	6	K	V

อุปกรณ์มา

การติดตั้ง และการถอดหินเจียร์

ข้อควรระวัง

เพื่อหลักเลี่ยงอุบัติเหตุร้ายแรง โปรดแน่ใจว่าสวิทซ์อยู่ในตำแหน่งปิด และได้ gatedดปลักไฟออกแล้ว

○ เมื่อติดตั้ง หรือถอดหินเจียร์ให้ปฏิบัติตามภาพประกอบซึ่งได้แสดงไว้ใน รูปที่ 2 ที่เพลาของหินเจียร์มีรูสำหรับล้อกเพลาให้อยุ่กับที่ โดยจะมีก้านสำหรับเสียบเข้าไปในรูเพื่อกันไม่ให้เพลาหมุน จากนั้นหมุนน้อยดยืดหินเจียร์ให้เข้าที่

ข้อควรระวัง

อย่าขันน้อยดีดหินเจียร์ให้แน่นจนแกนไป มิเช่นนั้นหินเจียร์อาจแตกได้ สรกรจะใส่เข้ากับน้อยตในทิศทางที่จะขันแน่นชั้นตามการหมุน ดังนั้น สรกรจึงไม่มีโอกาสสคลายตัวในระหว่างที่ใช้งาน

การบํารุงรักษาและการตรวจสอบ

1. การตรวจสอบหินเจียร์
   โปรดแน่ใจว่าหินเจียร์ไม่มีรอยร้าวและรอยบิ่นที่ผิว
2. การตรวจสอบสกรุษิต
   ให้ตรวจสอบสกรูยืดเสมอ และให้ขันไว้อย่างถูกต้อง ถ้าสกรุหลวม ให้ขันเสี่ยใหม่โดยทันที่ มิจะนั้นอาจเกิดอันตรายมาก

3. การบํารุงรักษามอเตอร์
   การขดลวดของมอเตอร์เป็นหัวใจสำคัญของเครื่องมือไฟฟ้า ให้ใช้ความระมัดระวังเพื่อไม่ให้ขดลวดของมอเตอร์ชํารุตและ/หรือเปียกน้ำหรือน้ํามัน

4. การตรวจสอบแปรงถ่าน (รูปที่ 3)

มอเตอร์มีแปรงถ่าน ซึ่งเป็นชั้นส่วนที่สิ้นเปลือง เนื่องจากแปรงถ่าน

ที่สึก Boulderมากจะทำให้มอเตอร์ขัดข้องได้ โปรดเปลี่ยนแปรงถ่านเสีย ใหม่ด้วยชนิดที่มีหมายเลขเดียวกับตามรูป เมื่อแปรงถ่านสึกหรอ จนถึง หรือใกล้ระดับ "ขอบเขตระยะสึกหรอ" นอกจากนี้ รักษาแปรง ถ่านให้สะอาดเสมอ และตรวจฐให้เลื่อนได้โดยอิสระในปลอกแปรง

1. การเปลี่ยนแปรงถ่าน

ถอด事先แปรงถ่านด้วยไขควรปากแนน ต่อมาจะถอดแปรงถ่านออกได้ โดยง่ายตาย

1. รายการอะไรหล่ช่อม

ข้อควรระวัง

ศุนย์บริการที่ได้รับอนุญาตของ HiKOKI เท่านั้นเป็นผู้ช่อม ดัดแปลง และตรวจสอบเครื่องมือไฟฟ้าของ HiKOKI รายการอะไรหล่ซ่อมนี้จะเป็นประโยชน์เมื่อส่งให้ศุนย์บริการที่ได้รับอนุญาตของ HiKOKI เท่านั้นเพื่อแจ้งซ่อมหรือบํารุงรักษา ต้องปฏิบัติตามระเบียบและมาตรฐานความปลอดภัยของแต่ละ ประเทศไทยวิชาเครื่องมือไฟฟ้า

การแก้ไข

มีการปรับปรุงและแก้ไขเครื่องมือไฟฟ้าของ HiKOKI เสมอ เพื่อให้ สอดคล้องกับความก้าวหน้าล่าสุดทางเทคโนโลยี ดังนั้น จึงอาจเปลี่ยนแปลงชิ้นส่วนบางอย่าง ได้โดยไม่ต้องแจ้ง ล่วงหน้า

หมายเหตุ

เนื่องจาก HiKOKI มีแผนงานวิจัยและพัฒนาอย่างต่อเนื่อง รายละเอียด จำเพาะนี้จึงอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งล่วงหน้า

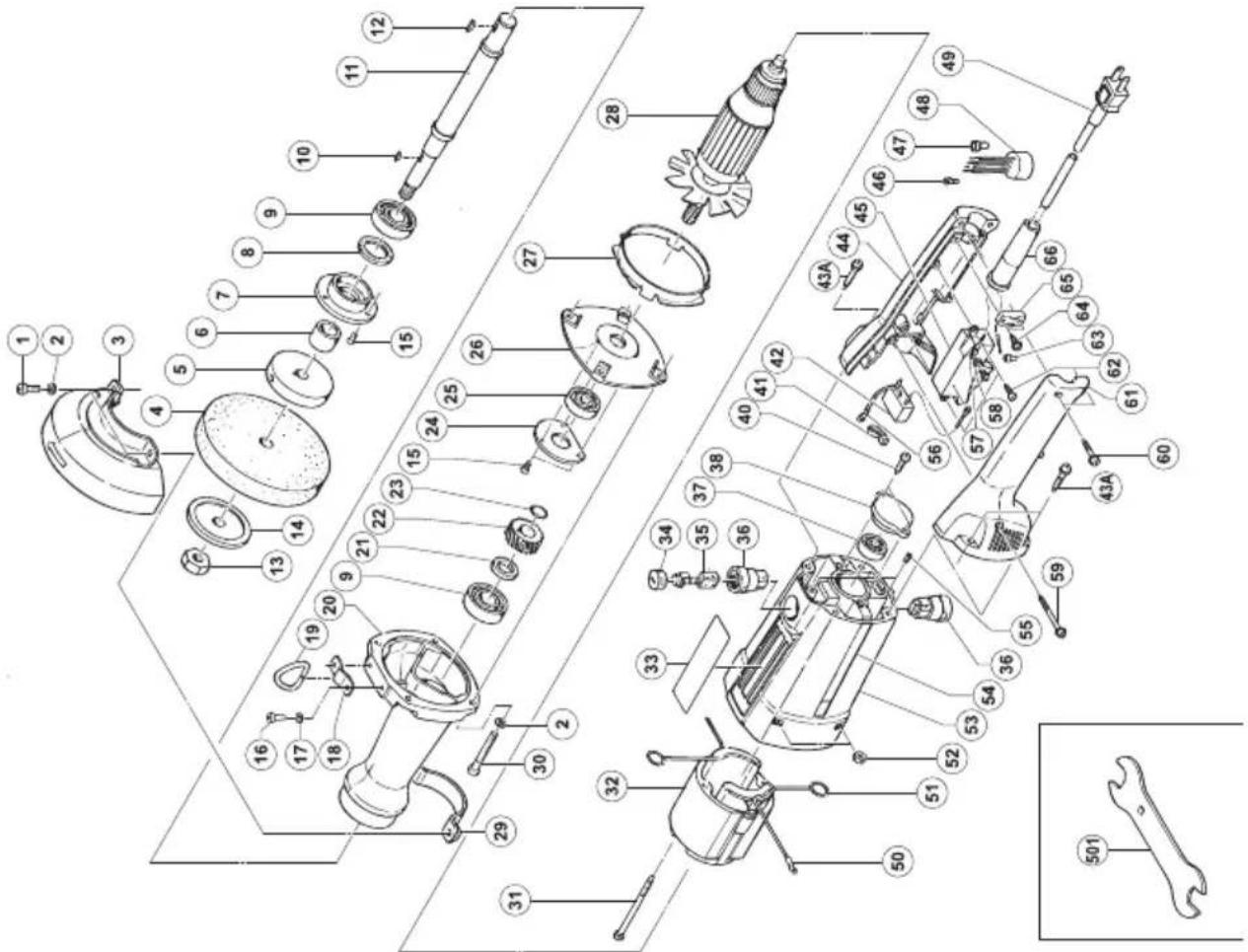

Item No.	Part Name Q'TY
42 NOISE SUPPRESSOR		1
43A	TAPPING SCREW (W/FLANGE) D5×25	4
44 HANDLE (A) ASS'Y		1
45 SWITCH (A)		1
46 TERMINAL		2
47 CONNECTOR 50092		2
48 CHOKE COIL		1
49 CORD		1
50 TERMINAL M4.0		1
51 BRUSH TERMINAL		2
52 NUT M6		4
53 HOUSING ASS'Y 1
54 BRAND LABEL		1
55	HEX. SOCKET SET SCREW M5×8	2
56 TERMINAL		1
57 TERMINAL		1
58 WASHER M4		2
59	TAPPING SCREW (W/WASHER) D4×30	1
60	TAPPING SCREW (W/WASHER) D4×20	2
61 HANDLE (B)		1
62 TAPPING SCREW D4 ×12		2
63 CONNECTOR 50091		1
64	TAPPING SCREW (W/FLANGE) D4×16	2
65 CORD CLIP		1
66 CORD ARMOR		1
501	WRENCH 17/19MM	1

Item No.	Part Name Q'TY
1 MACHINE SCREW M6×16 2
2 SPRING WASHER M6 6
3 WHEEL GUARD 1
4	GRINDING WHEEL 125×19×12.7 A36P7V	1
5 WHEEL WASHER (B) 1
6 SLEEVE 1
7 PACKING GLAND 1
8 FELT PACKING D22 1
9	BALL BEARING 6203VVCMPS2L	2
10 WOODRUFF KEY 3 ×10		1
11 SPINDLE 1
12 WOODRUFF KEY 3 ×13		1
13 NUT M12 1
14 WHEEL WASHER (A) 1
15 FLAT HD. SCREW M4 ×10		6
16	MACHINE SCREW M5×12	2
17 SPRING WASHER M5 2
18 HANGER (A) 1
19 HANGER (B) 1
20 NOSE BRACKET 1
21 DISTANCE PIECE 1
22 GEAR 1
23 RING		1
24 BEARING COVER		1
25 BALL BEARING 6201VVCMPS2L		1
26 INNER COVER		1
27 FAN GUIDE		1
28 ARMATURE		1
29 GUARD CAP 1
30 MACHINE SCREW M6 ×45		4
31	HEX. HD. TAPPING SCREW D5×75	2
32 STATOR ASS'Y		1
33 NAME PLATE		1
34 BRUSH CAP		2
35 CARBON BRUSH		2
36 BRUSH HOLDER		2
37 BALL BEARING 629VVC2PS2L		1
38 BEARING BUSHING		1
40 TAPPING SCREW D4 ×16		2
41 WIRE BAND		1
