Typ av produkt	Inbyggd diskmaskin
Märke	UPO
Modell	D574D
Mått (HxBxD)	85 cm x 60 cm x 60 cm
Vikt	50 kg
Strömförsörjning	220-240 V ~ 50 Hz, 10 A
Energiklass	A+
Årlig energiförbrukning	270 kWh
Vattenförbrukning per cykel	10 L
Kapacitet	12 kuvert
Ljudnivå	49 dB(A)
Program	Eco, Intensiv, Normal, Snabb, Skölj
Temperaturinställningar	40°C, 50°C, 60°C, 65°C, 70°C
Torkningssystem	Kondensationstorkning
Displaytyp	LED med indikatorer
Fördröjd start	Ja, upp till 24 timmar
Justerbara korgar	Höjdjusterbar övre korg
Säkerhetsfunktioner	Barnlås, Översvämningsskydd

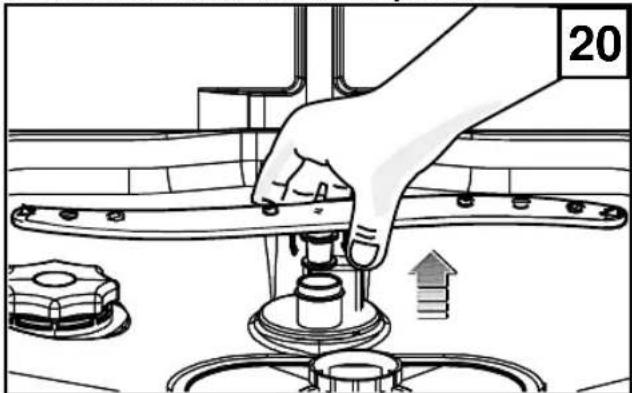

Underhåll	Rengör filter och spolarmar regelbundet
Reservdelar tillgängliga	Filter, spolarmar, korgar, diskmedelsbehållare
Manualspråk	Engelska, Finska, Svenska

Vanliga frågor - D574D UPO

Hur startar jag en tvättcykel på diskmaskinen UPO D574D?

Ladda diskmaskinen, tillsätt diskmedel, välj ett program med knapppanelen och tryck sedan på startknappen. Stäng luckan ordentligt för att påbörja cykeln.

Vad betyder felkoden E4 på D574D?

Felkod E4 indikerar vanligtvis ett problem med vattenuppvärmningen. Kontrollera vattnets inloppstemperatur och se till att värmelementet fungerar. Om problemet kvarstår, kontakta service.

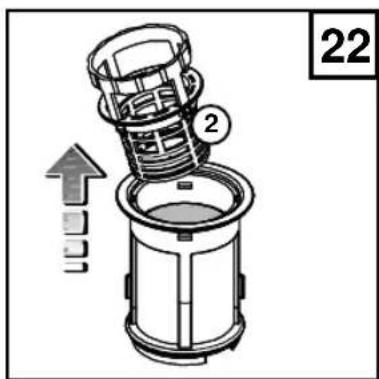

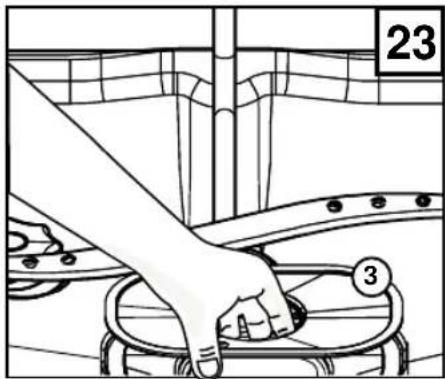

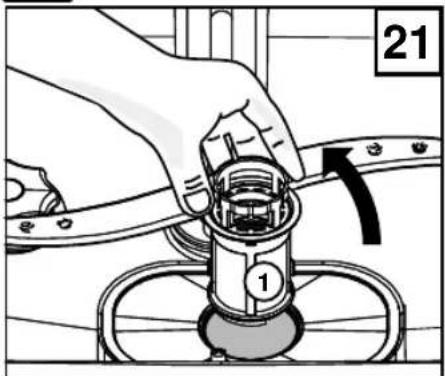

Hur rengör jag filtren på UPO D574D?

Stäng av diskmaskinen, ta bort den nedre korgen, vrid och lyft ut filterenheten. Skölj under rinnande vatten, skrubba försiktigt med en borste, sätt sedan tillbaka.

Varför tömmer inte min diskmaskin vatten?

Kontrollera avloppsslangen för veck eller blockeringar. Se till att diskbänkens avlopp inte är blockerat. Ta också bort och rengör filtren och kontrollera avloppspumpens impeller för hinder.

Kan jag använda vanligt diskmedel istället för diskmaskinsmedel?

Nej, vanligt diskmedel skapar överdrivet skum och kan skada maskinen. Använd alltid ett avsett diskmaskinsmedel i pulver-, gel- eller tablettform.

Hur återställer jag diskmaskinen UPO D574D?

Tryck och håll startknappen i 3-5 sekunder eller koppla bort strömmen i 1 minut. Vissa modeller har en särskild återställningssekvens i manualen.

Vilken är den ideala vattentemperaturen för diskmaskinen?

Diskmaskinen förvärmer vattnet internt. Inkommande vatten bör vara minst 40°C för optimal rengöring, men maskinen kan hantera kallare tillförsel (cirka 20°C).

Hur tar jag bort kalkfläckar från interiören?

Kör en cykel med diskmaskinsrengörare eller placera en kopp vitvinsvinäger på den övre korgen och kör en varmvattencykel utan disk. Undvik att blanda vinäger med blekmedel.

Varför lämnar diskmaskinen vita fläckar på glas?

Vita fläckar indikerar kalkavlagringar. Öka sköljmedelsinställningen eller använd ett vattenavhärdare. Se också till att diskmedlet är färskt och inte klumpat.

Var hittar jag användarmanualen för UPO D574D?

Manualen finns att ladda ner gratis på notice-facile.com i PDF-format. Du kan också begära en översatt version via e-post.

BRUKSANVISNING D574D UPO

Installations-, användnings- och underhållsanvisningar

SUOMI FI

Ta bort den grövsta smutsen och matresterna.

2. Dosera tvättmedlet

Diskmedelsbehållaren består av ett litet fack för fördisk och ett för huvuddisk.

1. Kontrollera att diskarmarna kan röra sig fritt.

2. Koppla till huvudströmbrytaren

3. Välj program och starta diskcykeln

För att diska normalt nedsmutsad disk, använd diskprogrammet Daglig (se programtabellen).

1. Stäng luckan

Innehållsförteckning 2 2

1. Innara dula avvärädele trustrstningge 3

3.1 Diska på ett ekonomiskt och ekologiskt sätt
3.2 Olämpligt diskgods

4. Beskrivning av maskinen 5

4.1 Allmän överblick
4.2 Tekniska data

5. Installation 6

6. Före användning 8

6.1 Förberedande moment
6.2 Påfyllning av avhärdningssalt

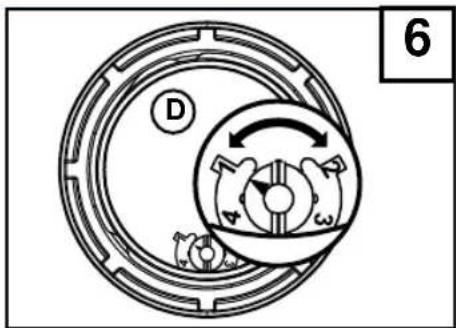

6.3-6.4 Reglering av vattenmjukgörare
6.5 Inställning av språk och reglering av vattenmjukgörare

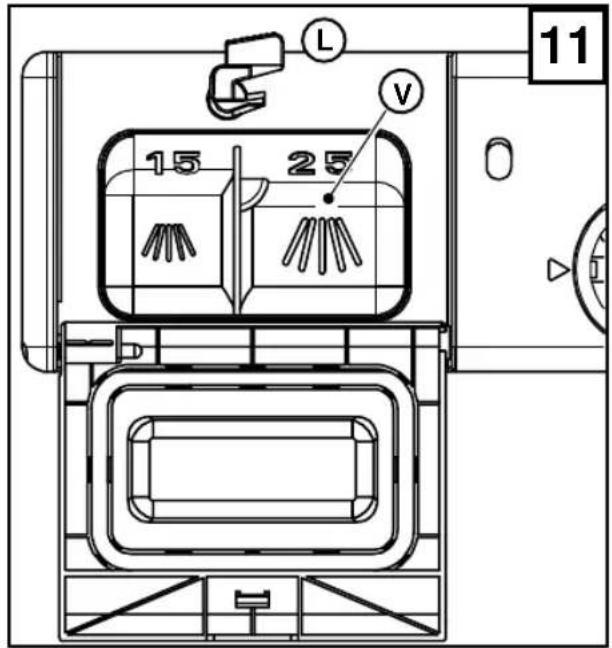

6.6 Påfyllning av sköljmedel

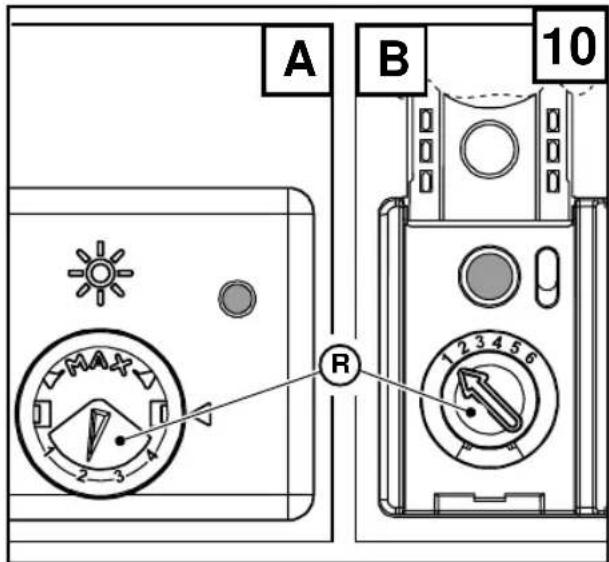

6.7 Reglering av sköljmedelsdosering
6.8 Påfyllning av diskmedel och användningstips angående kombinerade diskmedel

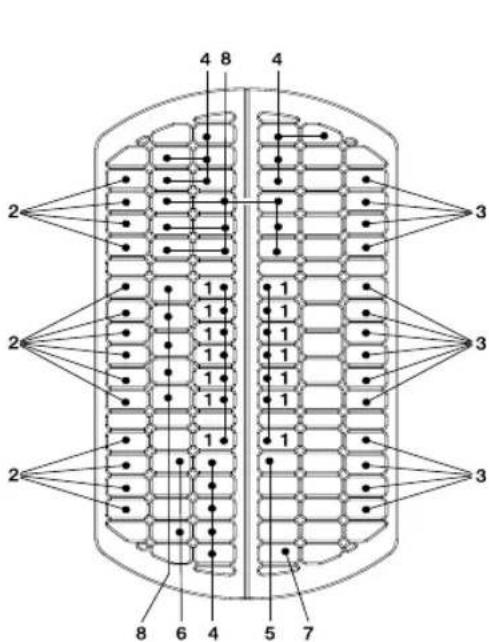

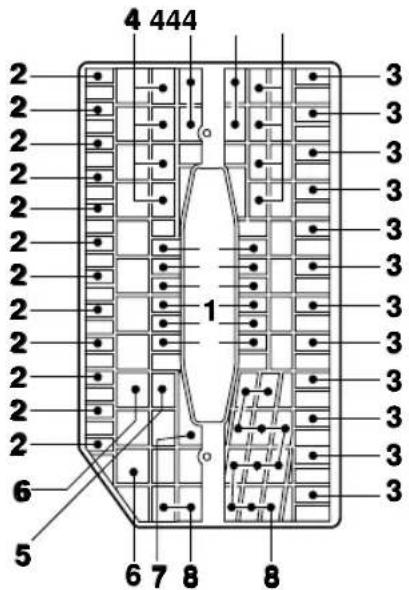

7. Placering av disken i diskmaskinen 13

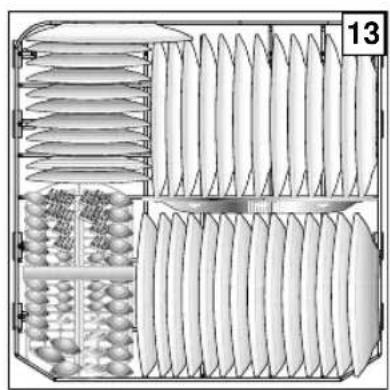

7.1 Användning av den nedre korgen

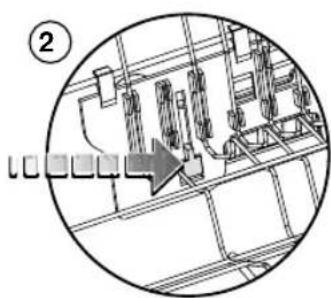

7.2 Användning av den övre korgen

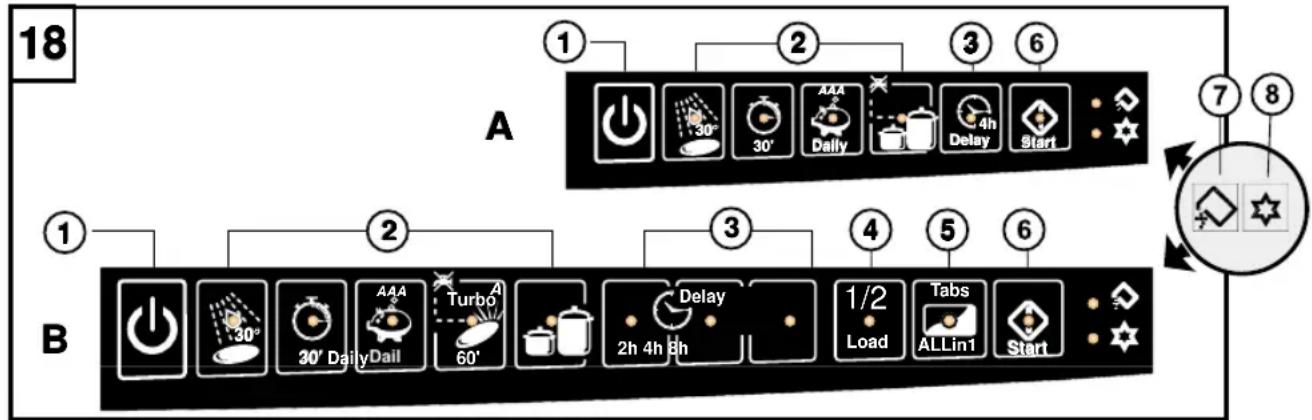

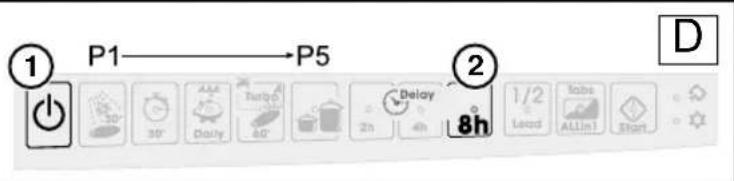

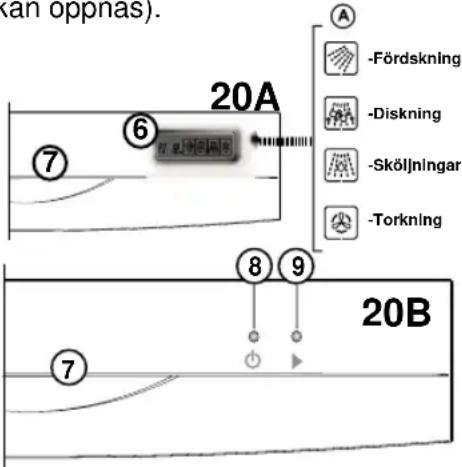

8. Kontrollpaneler och diskprogram 15

8.1-8.2-8.3 Beskrivning av kontroll- och signaleringskomponenter samt tillval

9. Underhåll 23

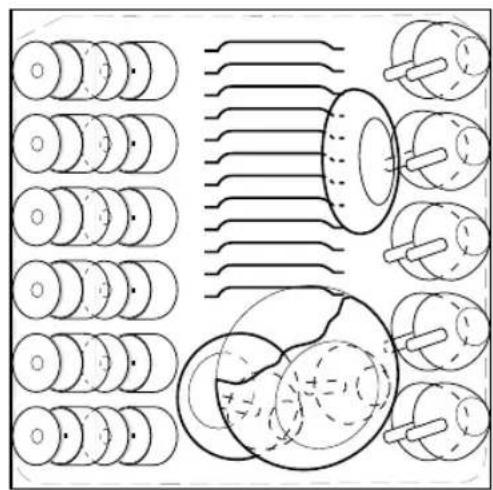

1. Data angående prestanda 25
2. Felsökningsguide 27

1 INNAN DU ANVÄNDER UTRUSTNINGEN

1.1 SÄKERHETSAN VISNINGAR

Användning enligt gällande standard

• Diskmaskinen ska endast användas för att diska disk för hushållsbruk. Maskinen ska endast användas av vuxna personer och i enlighet med anvisningarna i denna bruksanvisning. Om utrustningen används för andra ändamål eller på ett felaktigt sätt, avsäger sig tillverkaren från allt ansvar vid eventuella skador.
• Av säkerhetsskäl är det inte tillåtet att utföra ombyggnader eller modifieringar på diskmaskinen.
• Innan utrustningen ansluts till elnätet ska du försäkra dig om att uppgifterna angående spänning och ström som anges på typskylten överensstämmer med vad som finns på installationsplatsen.
• Installationen ska utföras av kvalificerad personal.
• Installera inte utrustningen under en spishäll.
• Installera inte utrustningen utomhus för att undvika att den utsätts för regn.

Förberedande moment vid första start

- Kontrollera om det förekommer transportskador på diskmaskinen. Utrustningen får absolut inte anslutas om den är skadad. Vänd dig till din återförsäljare om skador förekommer.

Barnens säkerhet

• Utrustningen ska inte användas av barn eller personer med psykiska eller fysiska handikapp. Undantag kan göras om utrustningen används under översikt av en vuxen eller om erforderliga anvisningar har getts angående funktion och användning av en person som ansvarar för deras säkerhet. Kontrollera att barn inte leker med utrustningen.
• Varning! Rengöringsmedlen för diskmaskiner är mycket alkaliska och kan vara mycket farliga om de sväljs. Undvik att diskmedlet kommer i kontakt med huden eller ögonen. Se till att barn befinner sig på ett säkert avständ från diskmaskinen när luckan är öppen. Kontrollera att diskmedelsfacket är fullständigt tomt när diskprogrammet har avslutats.
• Rengöringsmedlen kan förorsaka bestående skador på ögon, mun och hals.
• Vattnet i diskmaskinen är inte drickbart. Om det finns kvar diskmedelsrester i utrustningen utgör detta en risk för barn. Håll därför barn på ett säkert avständ från diskmaskinen när luckan är öppen.

Förvara därför diskmedlen utom räckhåll för barn.

Daglig användning

• Starta aldrig diskmaskinen om strömkabeln eller om slangarna för påfyllning och tömning av vatten är skadade, eller om kommandopanelen, arbetsbänken eller sockeln har förstörts på något sätt.
• I händelse av fel, stäng av vattenkranen, stäng sedan av utrustningen och dra ut stickkontakten ur strömuttaget. Vid fast anslutning ska eventuell strömbrytare kopplas från eller säkring (eller säkringar) dras ut.
• Ta tag i stickkontakten och inte i sladden, för att dra ut stickkontakten ur strömuttaget.
• Reparationer på diskmaskinen ska endast utföras av auktoriserad personal. Reparationer som utförs på ett felaktigt sätt kan utsätta användaren för allvarliga risker. Vid reparationer ska du vända dig till vår auktoriserade tekniska assistans eller respektive specialiserad återförsäljare.
• Bytet av nätkabeln ska endast utföras av personal från vår tekniska assistans.
• Vid skador på utrustningens anslutningsslangar, ska dessa bytas ut mot originalslangar.
• Använd inte lösningsmedel i diskmaskinen som kan förorsaka en explosion.
• Sätt dig inte på eller luta dig mot luckan när den är öppen. Diskmaskinen kan tippa eller gå sönder.
• Innan specialsalt, diskmedel eller sköljmedel hålls i maskinen, ska du försäkra dig om att tillverkaren av dessa produkter rekommenderar att dessa används för diskning i hemmet.
• Stäng alltid vattenkranen om diskmaskinen inte ska användas under en längre tid, t.ex. när du åker på semester.

Efter påfyllning eller tömning av diskmaskinen ska luckan stängas så fort som möjligt för att undvika att diskmaskinen skadas, att du inte snavar på luckan eller att den förorsakar annan skada.

2 UPPACKNING - KASSERING

2.1 UPPACKNING

Ta bort det yttre emballaget av plast, hörnskydden, topp- och bottenskydd av polystyren.

Öppna luckan och ta bort polystyrenblocken för korgarna.

Det är viktigt att samla in och återvinna emballage, det bidrar till en mindre förbrukning av råmaterial.

Lämna in emballagematerialet till sopstationer för insamling av återvinningsbart material.

Vissa emballagematerial (t.ex. plastpåsar, polystyren) kan vara farliga om de används i barnens lek. Det är därför nödvändigt att förvara dessa material utom räckhåll för barn.

2.2 KASSERING AV PRODUKTEN

Den här apparaten överensstämmer med europadirektivet 2002/96/EG, avfall som utgörs av eller innehåller elektriska eller elektroniska produkter (WEEE).

Genom att försäkra sig om att den här produkten elimineras på rätt sätt, bidrar användaren till att förebygga eventuella negativa följdrisker för miljö och hälsa.

Symbolen på produkten eller på bifogad dokumentation indikerar att den här produkten inte ska behandlas som hushållsavfall utan ska överlämnas till lämplig avfallsstation för återvinning av elektriska och elektroniska apparater. Kassera enligt gällande lokala normer för avfallshantering.

För ytterligare information om hantering och återvinning av produkten, kontakta det lokala kontoret, uppsamlingsstation för hushållsavfall eller affären där produkten inhandlats.

När produktens livslängd är slut ska denna utrustning kasseras av specialiserade företag i enlighet med gällande lagstiftning.

På detta sätt är det möjligt att sopsortera syntetiska material som kan återvinnas för att värna om miljön.

3 ALLMÄNNA TIPS

3.1 DISKA PÅ ETT EKONOMISKT OCH EKOLOGISK SÄTT

• Skölj inte disken under rinnande vatten innan den ställs in i diskmaskinen.
• Diskmaskinen ska vara full när den startas. Detta är det enda sättet för att göra en ekonomisk diskning med respekt för miljön.
• Välj alltid ett diskprogram som överensstämmer med typen av disk och dess smutsgrad.
• För normalt smutsad disk, använd programmet DAILY (se Programtabellen) för att spara energi och vatten.
• Undvik att överdosera diskmedel, specialsalt och sköljmedel. Respektera rekommenderad dosering som anges i bruksanvisningen och anvisningarna från tillverkaren av dessa produkter.
• Kontrollera att vattenmjukgöraren är korrekt reglerad.

3.2 OLÄMPLIGT DISKGODS

Diskgods som inte är lämplig för diskning i diskmaskin

• Skärbräden eller små brickor av trä.
• Plastföremål som inte tål värme.
• Blykristall
• Föremål av tenn, koppar, aluminium eller mässing.
• Fat eller bestick med fastlimmade delar.
• Äldre bestick med värmekänsligt lim.
• Föremål av stål som rostar lätt.
• Bestick med skaft av trä, horn, porslin, pärlemor. Skaft som har tillverkats hantverksmässigt eller som är dekorerade.

Det rekommenderas att kontrollera att nytt diskgods som köps är lämplig för att diskas i diskmaskin.

4 BESKRIVNING AV UTRUSTNINGEN

4.1 AALMANNOCVEBBBICK

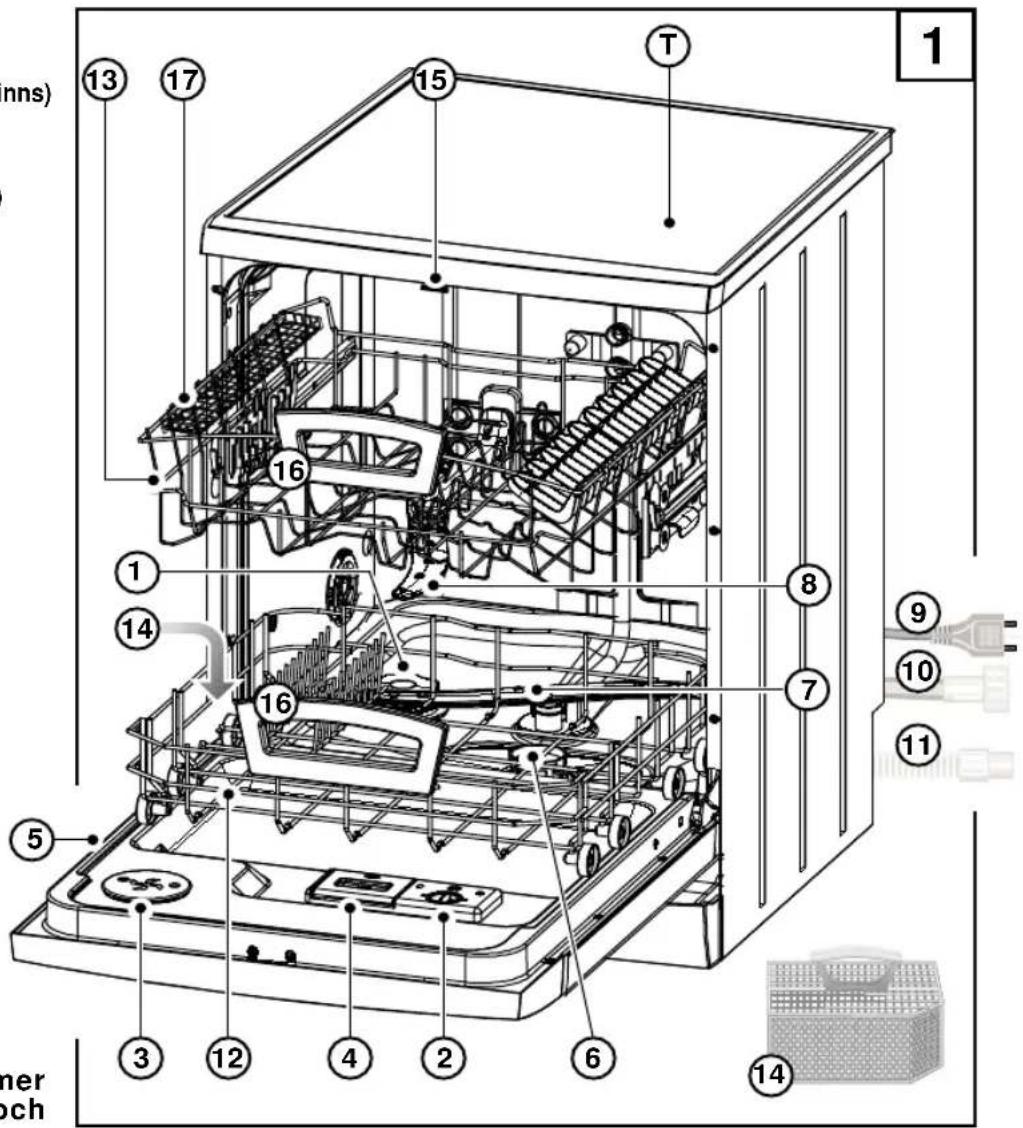

Diskmaskinens delar \*

1) Saltbehållare (om sådan finns)
2) Behållare för glansmedel
3) Torkfläkt (om sådan finns)
4) Diskmedelsfack
5) Märkskylt
6) Filter
7) Nedre spolarm
8) Övre spolarm
9) Nätkabel
10) Vattenslang
11) Avloppsslang
12) Nedre korg
13) Övre korg
14) Bestickkorg
15) Lucklås
16) Korghandtag (om sådana finns)
17) Galler för långa knivar (om sådant finns)

* Skillnader förekommer beroende på modell och marknad.

4.2 TEBKNS\$BKAADDATA

Kapacitet (enligt standardkuvert): --- Tryck i vattensystemet

Minimitryck: 0,05 MPa

Maximitryck: 1 MPa

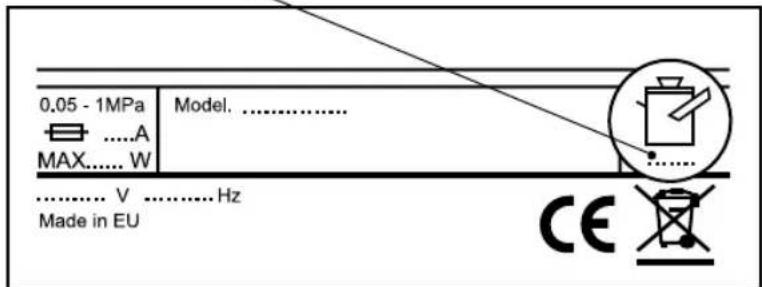

OBSERVERA! De elektriska egenskaperna anges på märkplåten.

CE Produkten överensstämmer med EU-direktivet för lågspänning 2006/95/EG och direktivet för elektromagnetisk kompatibilitet 2004/108/EG.

5 INSTALLATION

5.1 NNVÄRBEGEBRINGG

Notering: Diskmaskinen ska installeras i närheten av anslutningarna för vatten, avlopp och strömförsörjning.

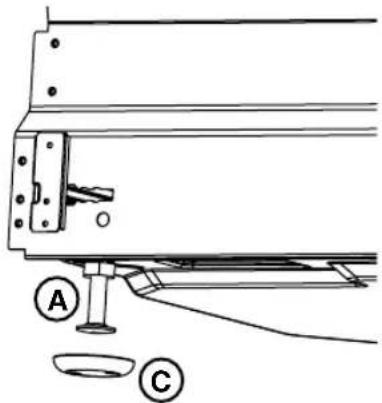

• Före nivåregleringen ska glidfötterna av plast © som ligger i dokumentpåsen monteras.
• När diskmaskinen har placerats på installationsplatsen, justera metallfötterna Ⓐ genom att dra åt eller lossa dem för att reglera maskinens höjd.
• En bra nivåreglering garanterar att diskmaskinen fungerar korrekt, max. fel = 2 grader.

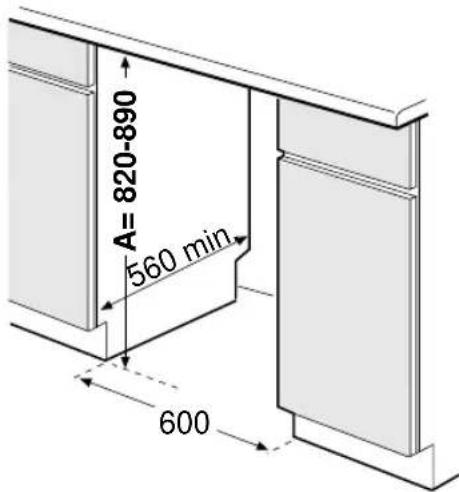

Diskmaskinen ska byggas in under en arbetsbänk som har en höjd på mellan 820 och 890 mm.

Utrymmet där diskmaskinen ska placeras ska ha en minimibredd på 600 mm och ett minimidjup på 560 mm.

Inbyggda modeller med bakre stödfot som regleras framtill (finns endast på vissa modeller)

Kontrollera först och främst diskmaskinens höjd i förhållande till arbetsbänkens nedre kant. Efter att glidfötterna av plast © har installerats, gör en första reglering av de främre och bakre fötterna. Luta maskinen något framåt för att göra en första reglering av den bakre stödfoten genom att skruva med en skruvmejsel på justerskruven © som sitter på sockelns främre bas (se fig. 2). Placera diskmaskinen på installationsplatsen och kontrollera att den ligger an mot arbetsbänkens nedre kant.

Reglera stödfötterna korrekt och dra åt läsmuttrarna för de främre fötterna.

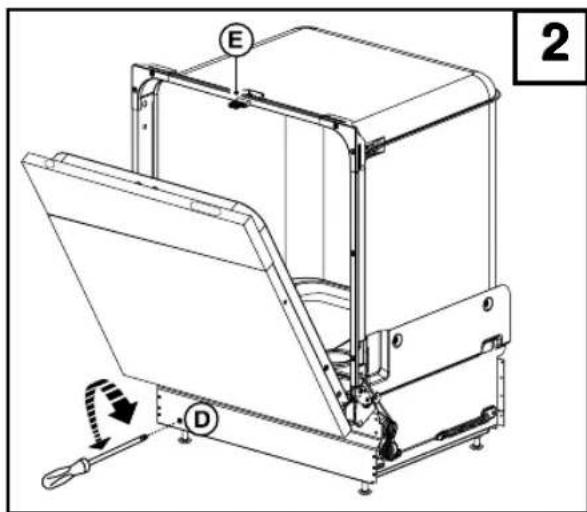

Efter att diskmaskinen har nivåreglerats ska även luckans lässystem (se fig. 2 "E") justeras så att luckan stänger perfekt.

5.2 VATTENANSLUTNING

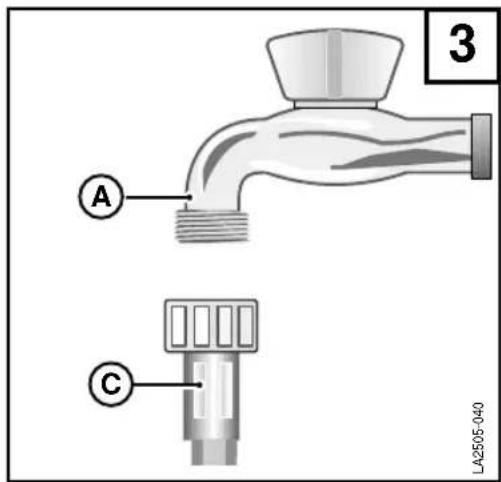

Inloppsslangen © kan anslutas till en kran med en slangkoppling på 1/2".

Följande anvisningar ska respekteras under monteringen:

• Skruva fast slangen Ⓐ på kallvattenkranen Ⓐ.
• Om diskmaskinen ansluts till nya rörledningar eller rörledningar som inte har använts under en längre tid, rekommenderas att låta vattnet rinna några minuter innan diskmaskinens vattenslang ansluts. På så sätt undviks att sand-, rost- och smutsrester sätter igen filtret i inloppsventilen.
• Försäkra dig om att trycket i vattensystemet ligger inom de gränsvärden som anges i avsnittet över tekniska data. Diskmaskinen bör anslutas till kallvatten då man spar mer energi på detta sätt, programtiderna påverkas inte.
• Utrustningen ska anslutas till vattennätet med en uppsättning nya slangar. Det rekommenderas att inte återanvända gamla slangar som har använts tidigare.
• Var uppmärksam på att slangarna inte är klämda eller alltför böjda.

5.3 ANSLUTNING AV AVLOPPSSLANG

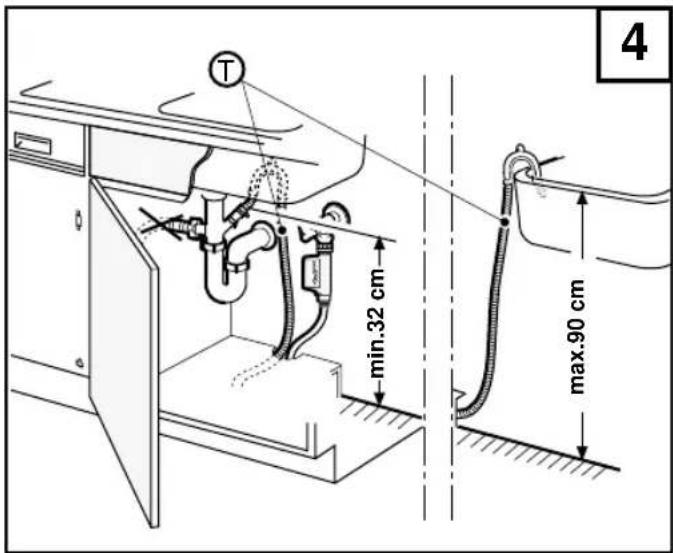

Den medlevererade avloppsslangen Ⓣ ska hängas fast med den böjda änden på kanten av en diskbänk eller anslutas till en avloppsledning.

Det rekommenderas att installera ett vattenlås mot lukt. Min. ∅ 16 mm vid anslutning mot disko eller vid förlängningar.

Följande föreskrifter ska respekteras under monteringen:

- Avloppsslangen ska inte böjas för att undvika strypningar.

- Slangens ände ska placeras på en höjd mellan 32 cm och 90 cm i förhållande till diskmaskinens stödyta (fig. 4).

- Slangänden får under inga omständigheter sänkas ned i vatten.

- En eventuell förlängning av tömningsslangen får inte överstiga 1 meter och ska ha samma inre diameter. Slangändens max. höjd ska dessutom minskas från 90 cm till 50 cm.

- Vid anslutning till en avloppsledning ska den inre diametern vara minst 4 cm.

5.4 EEEKTRFSBKAMSSUTININGG

Den elektriska anslutningen av maskinen får endast göras via ett uttag med jordkontakt som har installerats enligt gällande föreskrifter. Anslutningen ska överensstämma med gällande lagstiftning och elföretagets kompletterande standard.

Spänningen som anges i avsnittet för tekniska data ska överensstämma med nätspänningen på installationsplatsen.

Angående dimensioneringen av strömuttaget hänvisas till märkplåten.

Produkten är försedd med en stickkontakt, ska den anslutas fastanslutning ska anslutningen till elnätet ske genom att installera en brytare som är direkt ansluten till matningsklämmorna. Denna brytare ska garantera flerpolig frånkoppling vid förhållanden med överkategori 3.

6.1 FORBEBBEEIAANDIEEMCOMMENT

Innan maskinen driftsätts ska du försäkra dig om att:

• Nätkabelns stickkontakt sitter i strömuttaget.
• Inloppsslangen är ansluten till kranen.
• Kranen är öppen.
• Avloppsslangen har installerats enligt anvisningarna.

6.2 PÄFYLLNING AV AVHÄRDNINGSSALT (endast för modeller med avhärdare)

WARNING!

På modeller som saknar saltbehållare behöver inte momenten som beskrivs i punkt 6.2 utföras.

Ställ först in vattenmjukgöraren i läget D1 genom att följa anvisningarna som beskrivs längre fram i bruksanvisningen.

Öppna luckan

Dra handtaget framåt: Luckan öppnas utan problem. Om detta görs medan diskmaskinen är i drift, stänger en säkerhetsanordning av diskmaskinen.

Diskmaskinen är utrustad med en vattenmjukgörare (fig. 5) som avhärdar vattnet automatiskt med regelbundna intervall tack vare saltlösningen. Saltförbrukningen för avhärdningen beror på hur hårt ditt vatten.

• Öppna luckan och dra ut den nedre korgen.
• Skruva av saltbehållarens lock genom att vrida den moturs.

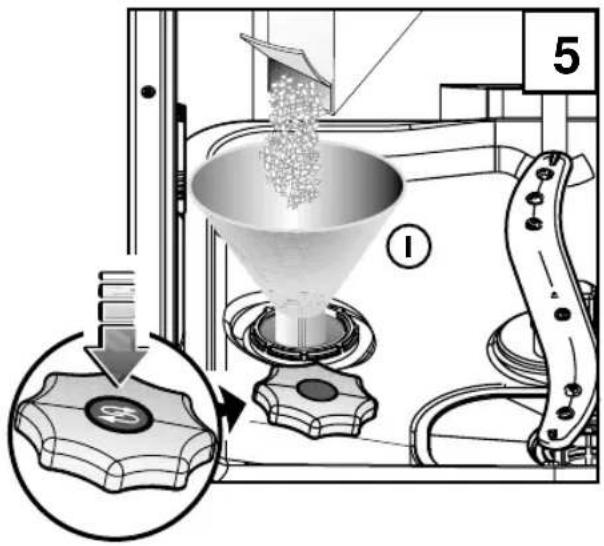

Första gången diskmaskinen används:

• Häll cirka en halv liter vatten i saltbehållaren.
• Fyll på specialsaltet med hjälp av tratten ^1 som är avsedd behållare (cirka 1,0 - 1,5 kg).
• Rengör behållarens öppning från eventuella saltrester.

- Skruva tillbaka saltbehållarens lock genom att vrida den medurs.

- Om inget diskprogram körs direkt efter påfyllningen av saltet, starta programmet AVSPOLNING så att vattnet och saltkornen som kommer ut från behållaren spolas bort.

Kontrollsignal för påfyllning av salt

Den gröna markeringen under locket indikerar att det fortfarande finns tillräckligt med specialsalt i behållaren.

Om den gröna markeringen inte längre syns är det nödvändigt att fylla på specialsalt.

Av säkerhetsskäl rekommenderas att fylla på/kontrollera saltbehållaren efter var 7:e diskprogram.

Använd endast specialsalt för diskmaskiner. Andra typer av salt (t.ex. hushållssalt) innehåller ofta ämnen som inte löses upp i vattnet. Dessa ämnen kan sätta igen avhärdaren och göra den obrukbar. För diskningen rekommenderas mjukt vatten (kalkfattigt) för att undvika att det bildas kalkbeläggningar på disken och i själva diskmaskinen. Om vattnet är mjukare än 6°dh behövs inte något salt.

Vänd dig till din vattenleverantör för att ta reda på vattnets hårdhetsgrad, eller använd den medlevererade mätningssatsen.

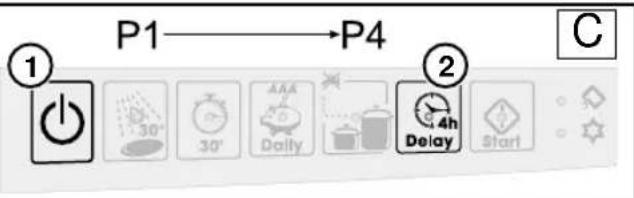

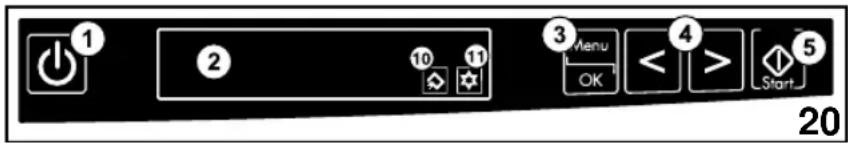

6.3 Reglering av vattenmjukgöraren (version med kommandopanel A och B)

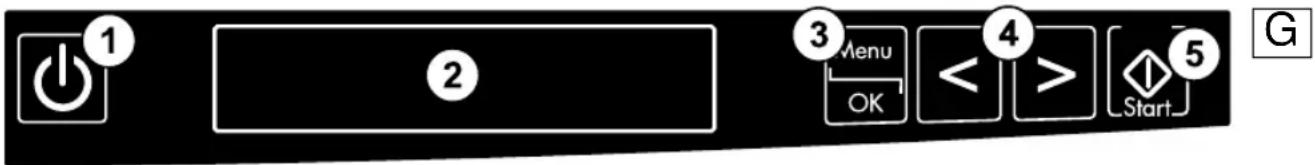

Denna diskmaskin är försedd med sensorknappar. Du behöver bara röra vid knapparna. Aktiveringen bekräftas av en ljudsignal.

För att mjukgöraren ska avhärda på bästa sätt är det nödvändigt att anordningen D (fig. 6) regleras i förhållande till vattnets hårdhet (se tabell 1), samt att saltbehållaren alltid är full med specialsalt.

Mjukgöraren är fabriksinställd på läget D4.

6.4 Reglering av vattenmjukgöraren (version med kommandopanel C, D, E och F)

För att reglera inställningen av vattenmjukgöraren, tryck samtidigt ned huvudströmbrytaren (1) och knappen DELAY (2) i 5 sekunder. När de båda knapparna släpps upp, tänds lysdioden för prog. 4 och en ljudsignal bekräftar att menyn för inställning av avhärdningsnivåer har öppnats. Gör på följande sätt för att ändra fabriksinställningen:

1. För kommandopanel C, tryck på programknapparna från P1 till P4 för att ställa in respektive avhärdningsnivå från D1 till D4 (se tabell 1).

1. För kommandopanel D, tryck på programknapparna från P1 till P5 för att ställa in respektive avhärdningsnivå från D1 till D5 (se tabell 2).

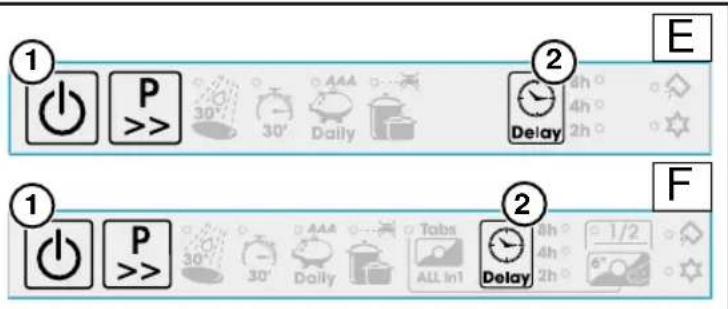

1. För kommandopanel E och F, tryck på programknapparna P >> för att ställa in respektive avhärdningsnivå från D1 till D4 (se tabell 1).

Vänta i cirka 10 sekunder utan att ändra önskat val, sedan bekräftar ljudsignalen den nya nivån. När vattnets hårdhet har ställts in kan önskat diskprogram väljas på nytt. Den blinkande lysdioden indikerar senast inställda program.

Tabell 1

Inställnings-vredets läge	Franska grader °fH	Tyska grader °dH
D1	<11	<6,16
D2	>11 <25	>6,16 <14
D3	>26 <45	>14,56 <25,2
D4	>46 <90	>25,76 <50,4
	>=högre/<=lägre

Tabell 2

Inställnings-vredets läge	Franska grader °fH	Tyska grader °dH
D1	<11	<6,16
D2	>11 <25	>6,16 <14
D3	>26 <40	>14,56 <22,4
D4	>41 <60	>22,96 <33,6
D5	>61 <90	>34,16 <50,4
	>=högre/<=lägre

I läget D1 kopplas saltindikeringen på kommandopanelen från.

6.5 Inställningar: Språk och vattnets hårdhet version med kommandopanel G)

Denna diskmaskin är försedd med sensorknappar. Du behöver bara röra vid knapparna. Aktiveringen bekräftas av en ljudsignal.

Första gången som diskmaskinen används är det nödvändigt att ställa in språk och vattnets hårdhet på följande sätt:

• Håll knappen Meny/OK③ nedtryckt när diskmaskinen startas. Ljudsignalen bekräftar att inställningsmenyn har öppnats. Den första inställningen som du kan göra är språket. Diskmaskinen är fabriksinställd på engelska (displayen visar texten "Config 1 English"). För att välja ett annat språk, tryck upprepade gånger på knappen Meny/OK③ tills displayen visar önskat språk.
• Genom att trycka på navigeringsknappen (>) ④ går du över till inställningen av vattnets hårdhet. Diskmaskinen är fabriksinställd på D4 (displayen visar texten "Konfig 2 av Vattnets hårdhet". För att välja en annan nivå, tryck upprepade gånger på knappen Meny/OK ③ tills displayen visar önskad nivå. Korrekt nivå anges i därtill avsedd tabell baserat på vattnets hårdhet. Vattnets hårdhet kan mätas med den medlevererade satsen. Ljudsignalen bekräftar utförd inställning.

Andra inställningar som kan göras:

• Genom att trycka på navigeringsknappen ④(>) går du över till nästa inställning, "Fränkoppling av summer". Denna funktion är fabriksinställd på deaktiverat läge (displayen visar texten "Konfig 3 NO Buzzer").
• Genom att trycka på knappen Meny/OK③ aktiveras eller deaktiveras denna inställning (en markering i därtill avsedd ruta indikerar aktiveringen). Notering: Fränkopplingen gäller alla knappar.

□ Frånkoppling av yttre display⑥

• Genom att trycka på navigeringsknappen ④(>) går du över till nästa inställning, "Frånkoppling av yttre display". Denna funktion är fabriksinställd på deaktiverat läge (displayen visar texten "Konfig 4 NO extern display") (Fig. 7).
• Genom att trycka på knappen Meny/OK ③ aktiveras eller deaktiveras denna inställning (en markering √ i därtill avsedd ruta indikerar aktiveringen). När denna funktion är aktiverad förblir eventuell display/lys dioder släckta.

□ Automatisk Off

• Genom att trycka på navigeringsknappen ④ (>) går du över till nästa inställning, "Automatisk Off". Denna funktion är fabriksinställd på deaktiverat läge (displayen visar texten "Konfig 5 Automatisk Off").
• Genom att trycka på knappen Meny/OK ③ aktiveras eller deaktiveras denna inställning (en markering i därtill avsedd ruta indikerar aktiveringen). När denna funktion är aktiverad stängs diskmaskinen av 30 min efter att programmet har avslutats, samt även om inget program startas.

Notering För att lämna menyn utan att spara inställningarna, tryck på knappen On/Off ① eller vänta i 20 sek och diskmaskinen stängs av automatiskt.

När alla inställningar har avslutats, tryck på knappen Start ⑤ för att spara dem (dessa förblir aktiva så länge de inte modifieras) och gå sedan till nästföljande funktioner.

Notering Om felaktiga inställningar har utförts, tryck på navigeringsknappen ④ (<) för att gå till den inställning som ska ändras innan du trycker på knappen Start ⑤. Om felaktiga inställningar i stället har bekräftats med knappen Start ⑤, måste du upprepa inställningsproceduren från början.

NOTERING

I läget D1 kopplas saltindikeringen på kommandopanelen från.

Använd endast glansmedel som är specifika för diskmaskiner. Andra produkter ger inte önskad effekt.

6.6 Påfyllning av glansmedel

Glansmedlet påskyndar torkningen av disken och gör att vattnet rinner av disken så att inga fläckar eller kalkbeläggningar bildas. Glansmedlet tillsätts automatiskt till vattnet under den sista sköljningen.

Behållaren för glansmedel Ⓐ sitter på luckans insida.

• Fig. 8, Vrid på behållarens plugg Ⓣ 1/4 varv moturs för att ta ut pluggen.

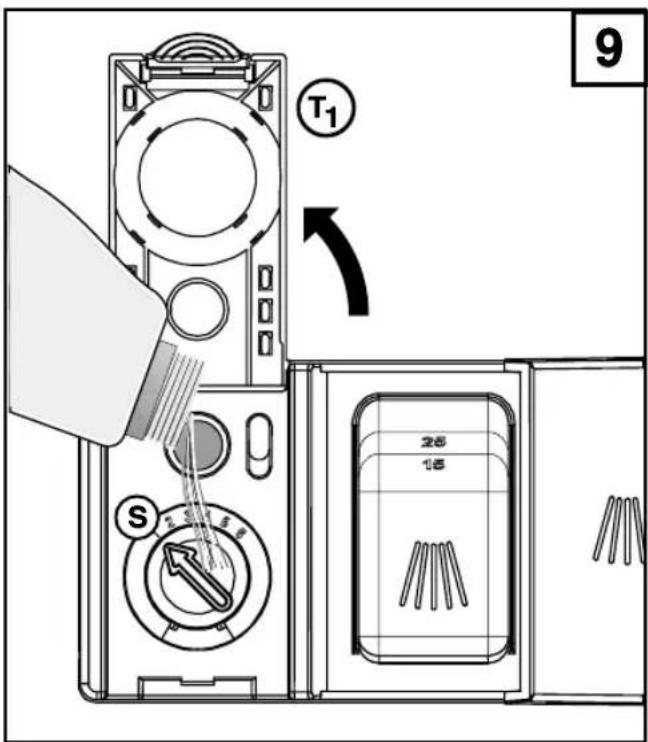

  • Fig. 9, Öppna locket Ⓣ1 .
• Fyll på glansmedel upp till den streckade linjen. Max. mängd är cirka 140 ml.
• Stäng behållaren för glansmedel.
• Ta bort glansmedel som eventuellt har spillts ut med en trasa. I annat fall bildas för mycket skum under efterföljande program.

Kontrollsignal för påfyllning av glansmedel

- Elektrisk (om sådan finns) (fig. 18-19-20) Diskmaskinen har en indikator för glansmedelsnivå. När indikatorn tänds är det nödvändigt att fylla på glansmedel.

- Mekanisk (fig. 8) Glansmedel ska fyllas på om färgen på behållarens indikator(F) är ljus (○). När behållaren är full är indikatorns färg mörk.

6.7 Reglering av glansmedelsdosering

Regleringen av doseringen Ⓔ sitter på glansmedelsbehållarens påfyllningsöppning. Doseringen kan regleras från ett minimiläge till ett maximiläge beroende på vilken modell som har installerats på diskmaskinen, se fig. 10 (A-B). Numren motsvarar mängden glansmedel nr. 1 = 1 ml.

En fullständigt full glansmedelsbehållare räcker till cirka 50 diskcykler.

• Glansmedelsdosen ska ökas om disken är matt efter att den har diskats eller om cirkelformade fläckar förekommer.
• Om det förekommer vita streck på disken ska glansmedelsdosen minskas.
• Ta bort glansmedel som eventuellt har spillts ut med en trasa.

Det är viktigt att kontrollera glansmedelsnivån regelbundet (om möjligt var 31:e diskmedelscykel).

6.8 Påfyllning av diskmedel

VIKTIGT! Använd inte diskmedel för handdisk i diskmaskinen! Dessa bildar mycket skum, men rengör inte disken i diskmaskinen och kan dessutom skada diskmaskinen.

Använd följaktligen endast rengöringsmedel som är avsedda för diskmaskiner som används i hemmet.

Förvara diskmedelsförpackningarna ordentligt förslutna och på en torr plats.

Diskmedel ska användas för alla program, förutom avspolningsprogrammet. Under diskprogrammet hämtas diskmedlet automatiskt från diskmedelsfacket.

Rekommenderad mängd diskmedel är 25 g.

Användning av kompakta diskmedel / kombinationer 2 i 1, 3 i 1 ... ALL in 1 Det rör sig om produkter med inbyggda och kombinerade funktioner såsom diskmedel/glansmedel och salt. Innan denna typ av produkt används, kontrollera att vattnets hårdhet är kompatibel med produkterna som används i enlighet med diskmedelstillverkarens anvisningar (anges på förpackningen). Dessa produkter ska användas i enlighet med tillverkarens anvisningar. Det rekommenderas att du informerar dig hos diskmedelstillverkaren angående bästa användningssätt för produkten. Tillverkaren av din diskmaskin är inte ansvarig för skador som beror på användning av kompakta diskmedel och ger inga garantier vid användning av dessa.

NOTERING

Vid användning av kombinerade diskmedel såsom tabletter av typ 2 i 1, 3 i 1 ... ALL in 1, ska du komma ihåg att kontrollera att diskmedlets dimensioner är lämpliga för diskmedelsfacket så att de får plats i facket utan att de behöver brytas sönder.

Effektiviteten för olika diskmedel kan skilja sig åt. Var därför uppmärksam på rekommenderad dosering för respektive tillverkare.

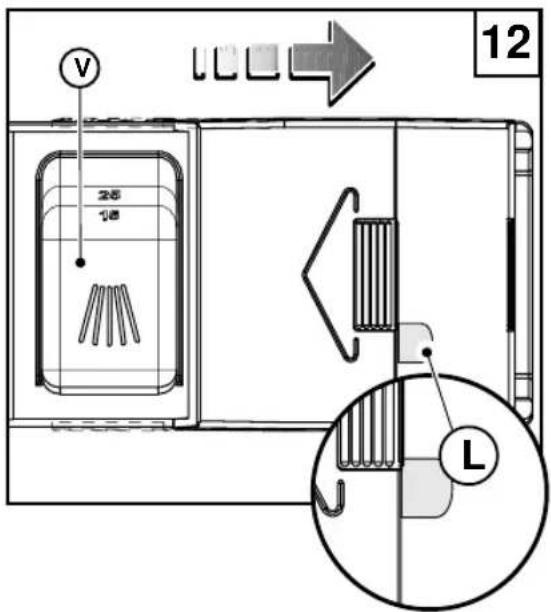

Facket för diskmedel sitter på luckans insida.

Om locket är stängt:

- Tryck lässpaken Ⓛåt vänster.

• Fyll på diskmedel i facet Ⓥ.

- Stäng locket genom att trycka på det tills det snäpper till.

När disken är mycket smutsig kan du fylla på ytterligare diskmedel i lockets fördjupning. Fyll fördjupningen upp till kanten. Detta diskmedel används redan vid upplösningsfasen.

7 PLACERING AV DISKEN I DISKMASKINEN

I de två korgarna kan olika typer av disk ställas in.

• Ta bort de grövsta matresterna från disken för att undvika att filtret sätts igen och att dålig lukt sprider sig.
• Om stekpannor och kastruller är mycket igensatta med matrester (friterat eller stekt mat) rekommenderas att sänka ned dem i vattenbad innan de ställs in i diskmaskinen.
• Kontrollera att spolarmarna roterar fritt efter att korgarna har fyllts på.

7.1 Användning av den nedre korgen

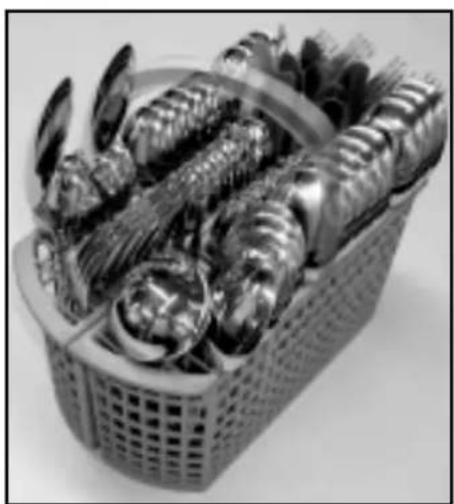

Den nedre korgen är avsedd för större och smutsigare disk samt bestickkorgen.

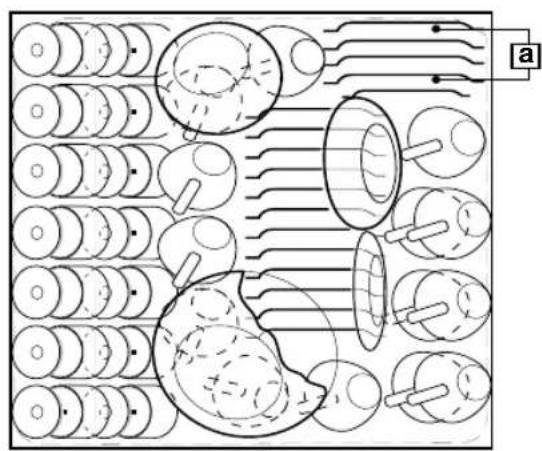

I den nedre korgen ska platta och djupa tallrikar, stekpannor, grytor, lock och uppläggningsfat placeras. Dessa ska alltid placeras vertikalt så att vattnet kan passera fritt.

Kastruller och stekpannor ska alltid placeras upp och nedvända. Försäkra dig om att alla smutsiga ytor spolas med vatten vid placering av kastruller och stekpannor i korgen

De uppfällningsbara gallren (finns endast på vissa modeller) ökar flexibiliteten och gör det möjligt att även diska mycket stor disk inuti diskmaskinen.

OBSERVERA! Vassa knivar och bestick ska placeras i korgen med spetsarna nedåt eller i ett horisontellt läge. Naturligtvis erhålls bästa diskresultat om de sätts ned i korgen med handtagen vända nedåt, men då ökar skaderisken när besticken tas upp. Skedar, gafflar och knivar ska placeras på därtill avsedda platser i bestickkorgen.

OBSERVERA!

Särskilt långa bestick och i synnerhet långa knivar ska inte placeras med spetsarna vända uppåt, utan ska läggas horisontellt i den övre korgen eller diskas för hand. Var försiktig vid hantering av vassa bestick.

NOTERING På vissa modeller är den övre korgen försedd med en gallerkorg för knivar och långa bestick (se fig. 15).

! WARNING!

Försäkra dig om att ingen disk kommer i kontakt med diskmaskinens botten.

7.2 Användning av den övre korgen

Hela den övre korgen kan dras ut och är avsedd för mindre och mellanstor disk såsom glas, assietter, te- och kaffemuggar, låga salladsskålar, låga kastruller och stekpannor som inte är särskilt smutsiga. Assietter ska alltid placeras vertikalt medan glas, muggar, kastruller och stekpannor ska placeras upp och nedvända. Lättare disk ska placeras så att den inte kan vändas upp och ned.

Bästa möjliga diskresultat erhålls när disken placeras på bästa möjliga sätt i korgarna. Endast under sådana förhållanden kan diskmaskinens hela kapacitet utnyttjas.

Reglering av den övre korgens höjd (om sådan finns)

För att spara utrymme och underlätta påfyllningen av disken går det att reglera korgens läge med hjälp av sidohandtagen (höger och vänster).

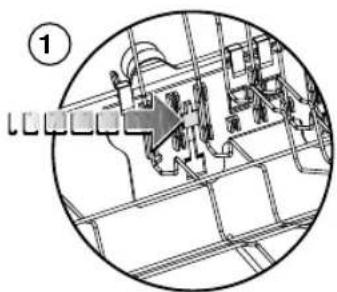

1 Reglering av lågt läge
2 Reglering av högt läge

Det rekommenderas att justera den övre korgens höjd med tom korg.

Korgen får aldrig höjas eller sänkas på endast en sida.

Uttagning av övre korg

Den övre korgen kan dras ut ur gejderna, som visas i figuren.

KONTROLLPANELER och DISKPROGRAM

8.1 Beskrivning av kontroll- och signaleringskomponenter (fig. 18A-18B)

1) Huvudströmbrytare

2) Programknappar/-lysdioder
3) Knapp för fördröjd start "Delay"
4) Knapp för Halv last
5) Knapp för funktionen ALL in 1
6) Knapp för Start -Stopp/paus för program
7) Indikering av salt saknas (om sådan finns)

8) Indikering av glansmedel saknas (om sådan finns)

9) Funktionslysdiod

10) Lysdiod Start/End och eventuella felfunktioner

11) Luckhandtag

Dra utåt för att öppna luckan (ett elektriskt skydd stänger av maskinen när luckan öppnas).

STARTA DISKMASKINEN

Kontrollera först mängden avhärdningssalt (endast på version med saltbehållare) och glansmedel och öppna sedan vattenkranen fullständigt. Ställ in disken i korgarna, håll upp diskmedel i dess behållare och diskmedel för fördisk (om det är nödvändigt) och stäng sedan frontluckan.

Gör på följande sätt:

Tryck på knappen① för att starta utrustningen, lysdioden för det senast körda programmet blinkar.

VÄLJA PROGRAM

Tryck på knappen ② för att välja diskprogram, beroende på typ av disk och smutsgrad. Lysdioden tänds för att bekräfta valet.

START

Tryck på knappen start ⑥ och stäng luckan. En ljudsignal bekräftar starten av diskcykeln och båda lysdioderna ⑨ och ⑩ fortsätter att lysa tills programmets slut.

SÄTTA IN YTTERLIGARE DISK

Om du vill ställa in ytterligare disk kan diskprogrammet avbrytas på följande sätt: Öppna luckan en aning för att undvika att vatten och ånga sprutar ut. Programmet avbryts och lysdioden för startknappen blinkar. I detta läge kan du ställa in disk. För att återuppta det avbrutna programmet är det bara att trycka på knappen start ⑥ och stänga luckan. Programmet återupptas från den punkt där det har avbrutits och lysdioden ⑩ upphör att blinka och lyser med fast sken.

Detta moment ska helst göras strax efter att programmet har startats, i annat fall kan det hända att diskmedlet redan har doserats och att diskvattnet har tömts ut. I sådant fall är det nödvändigt att fylla på ytterligare diskmedel (se avsnittet "Påfyllning av diskmedel").

För att ändra ett pågående program, öppna luckan en aning för att undvika att vatten och ånga sprutar ut och håll startknappen ⑥ nedtryckt i ca 6 sekunder (lysdioden för respektive förvalt program börjar att blinka). Stäng luckan efter att bekräftelsesignalen hörs. Startlysdioden ⑩ börjar att blinka för att bekräfta återställningsfasen. Denna fas avslutas när lysdioden släcks och en bekräftelsesignal hörs. I detta läge kan ett nytt program ställas in.

Om ett strömavbrott inträffar sparas alla inställningar i minnet och diskprogrammet återupptas där det har avbrutits.

PROGRAMMETS SLUT

När diskcykeln avslutas stannar diskmaskinen automatiskt. Diskprogrammets slut signaleras med tre ljudsignaler som upprepas tre gånger och lysdioden 10 släcks. Öppna luckan och tryck på knappen 1 TILL-FRÅN för att stänga av maskinen. Efter varje diskprogram rekommenderas att alltid stänga vattenkranen för att koppla från diskmaskinen från vattennätet.

RÅD: Efter ljudsignalerna för programmets slut kan frontluckan öppnas på glänt för att påskynda torkningsfasen. Om arbetsbänken ovanför diskmaskinen är känslig, rekommenderas att öppna luckan fullständigt eller hålla den stängd tills disken plockas ut för att förhindra att ånga kommer ut.

8.2 Beskrivning av kontroll- och signaleringskomponenter (fig. 19C-19D)

1) Huvudströmbrytare

2) Knapp för programval
3) Lysdiod som indikerar program
4) Knapp för fördröjd start "Delay"
5) Knapp för funktionen ALL in 1
6) Knapp för Halv last

7) Indikering av salt saknas (om sådan finns)

8) Indikering av glansmedel saknas (om sådan finns)

9) Luckhandtag

Dra utåt för att öppna luckan (ett elektriskt skydd stänger av maskinen när luckan öppnas).

STARTA DISKMASKINEN

Kontrollera först mängden avhärdningssalt (endast på version med saltbehållare) och glansmedel och öppna sedan vattenkranen fullständigt. Ställ in disken i korgarna, håll upp diskmedel i dess behållare och diskmedel för fördisk (om det är nödvändigt) och stäng sedan frontluckan.

Gör på följande sätt:

Tryck på knappen "TILL/FRÅN" ① och lysdioden för det senast körda programmet blinkar".

VÄLJA PROGRAM

Tryck på knappen ② och lysdioderna för diskprogrammen som kan väljas tänds i följd. Välj diskprogrammet baserat på typen av disk och dess smutsgrad.

START

Efter att du har valt diskprogram, stäng luckan och en ljudsignal (pip) bekräftar att programmet har startats.

SÄTTA IN YTTERLIGARE DISK

Om du vill ställa in ytterligare disk kan diskprogrammet avbrytas på följande sätt: Öppna luckan en aning för att undvika att vatten och ånga sprutar ut. Programmet avbryts och i detta läge kan du ställa in ytterligare disk. Stäng luckan för att återuppta det avbrutna programmet. Programmet återupptas från den punkt där det har avbrutits.

Detta moment ska helst göras strax efter att programmet har startats, i annat fall kan det hända att diskmedlet redan har doserats och att diskvattnet har tömts ut. I sådant fall är det nödvändigt att fylla på ytterligare diskmedel (se avsnittet "Påfyllning av diskmedel").

För att ändra ett pågående program, öppna luckan en aning för att undvika att vatten och ånga sprutar ut och håll programknappen ② nedtryckt i ca 10 sekunder (lysdioden för respektive förvalt program börjar att blinka snabbt). Stäng luckan efter att bekräftelsesignalen hörs för att starta RESET-fasen. Denna fas avslutas EFTER bekräftelsesignalen. I detta läge kan ett nytt program ställas in.

Om ett strömavbrott inträffar sparas alla inställningar i minnet och diskprogrammet återupptas där det har avbrutits.

PROGRAMMETS SLUT

När diskcykeln avslutas stannar diskmaskinen automatiskt. Diskprogrammets slut signaleras med tre ljudsignaler som upprepas tre gånger. Öppna luckan och tryck på knappen ① TILL-FRÅN för att stänga av maskinen. Efter varje diskprogram rekommenderas att alltid stänga vattenkranen för att koppla från diskmaskinen från vattennätet.

RÅD: Efter ljudsignalerna för programmets slut kan frontluckan öppnas på glänt för att påskynda torkningsfasen. Om arbetsbänken ovanför diskmaskinen är känslig, rekommenderas att öppna luckan fullständigt eller hålla den stängd tills disken plockas ut för att förhindra att ånga kommer ut.

Tillval (kontrollpanel fig. 18 B - fig. 19 D)

OBS:

A. Tillvalen kan ställas in på alla diskprogram där de kan användas (se diskprogramtabellen "Tillval som kan aktiveras").
B. Genom att trycka på knappen för önskat tillval, tänds respektive lysdiod för att bekräfta aktiveringen. Om du trycker ännu en gång på knappen släcks lysdioden (deaktiverad funktion).
C. Om du vill avbryta eller göra ändringar efter att alla önskade tillval har ställts in och startknappen⑥ (endast för versioner som figur 18 A och B) har tryckts ned, måste maskinen återställas (se avsnittet “Ändra eller återställa ett pågående program”).
D. Om diskmaskinen är utrustad med kontrollpanel (se fig. 19D), håll knappen för val av 1/2 last ⑥ nedtryckt i cirka 6 sekunder för att aktivera funktionen "All in 1". Upprepa samma moment för att deaktivera funktionen.
E. Om diskmaskinen är utrustad med kontrollpanel (se fig. 19D), visas respektive lysdioder (2h, 4h och 8h. Tillvalet deaktiveras om knappen trycks ytterligare en gång efter 8h) i följd genom att trycka på Delay-knappen ④.

□Fördröjd start (Delay)

Det går att senarelägga starten av diskprogrammet med 2, 4 eller 8 timmar. Välj senareläggningstid, tryck på startknappen⑥ (endast för versioner som figur 18 A och B) och stäng luckan. Lysdioden ⑩ blinkar under hela den inställda tiden tills diskprogrammet startar automatiskt. Om ett strömavbrott sker under väntetiden eller om luckan öppnas (t.ex. för att komma åt disken), avbryts senareläggningstiden och återupptas när luckan stängs.

□Halv last 1/2 Load

Om endast lite disk ska diskas kan tillvalet halv last aktiveras för att minska förbrukningen av vatten, energi och disktid. Tillvalet deaktiveras automatiskt när diskprogrammet är avslutat.

När detta tillval aktiveras anpassas diskprogrammet till typen av valt diskmedel för att erhålla bästa möjliga diskresultat. Denna funktion kan aktiveras för alla diskprogram där den kan användas (se programtabellen) och förblir hela tiden aktiv. Respektive lysdiod förblir tänd.

Användning av kombinerade diskmedel såsom tabletter av typ "3 i 1" eller liknande, kan innebära att du inte behöver använda salt eller sköljmedel.

NOTERING

Det rekommenderas dock att alltid respektera anvisningarna på förpackningen vid användning av ovannämnda produkter.

Råd: Bästa diskresultat erhålls dock vid användning av traditionella diskmedel i kombination med salt och sköljmedel.

OBSERVERA!

Vid användning av traditionella diskmedel är det nödvändigt att reglera vattenavhärdaren på ett korrekt sätt.

TABELL ÖVER DISKPROGRAM FÖR KONTROLLPANEL FIG. 18A, 19C och 19D

Program		Program-numer	DISKMEDEL		Anvisningar för programval	Beskrivning av program	Tillval som kan aktiveras (se avsnitt “tillval”) sid. 17
			Fördisk	Disk
Avspolning 30^		P1			Lämpligt för att ta bort stärkelse och risrester från disk i väntan på full last	Kort avsköljning i varmt vatten.	☐Fördröjd start
Kvick		P2		●	Diskprogram som är lämpligt för lätt smutsat diskgods.	Huvuddisk1 sköljning med varmt vatten	☐ALLin1☐Fördröjd start
DagligDaglig A A A (*)	[23XA][6CTA]	P3	●	●	Diskprogram för normalt smutsad disk med låg energiförbrukning. Diskprogrammet varar långre än andra program, men energiförbrukningen är lägre och programmet är mer miljövänligt.	1 kall fördisk - Huvuddisk2 sköljningar(1 kall - 1 varm) torkning	☐ALLin1☐Halv last☐Fördröjd start
Intensiv 65^ (**)		P4	●	●	Diskprogram som är lämpligt för mycket smutsig disk, kastruller och stekpannor.	1 kall fördisk - Huvuddisk3 sköljningar (2 kalla 1 varm) - torkning	☐ALLin1☐Halv last☐Fördröjd start

TABELL ÖVER DISKPROGRAM FÖR KONTROLLPANEL FIG. 18B

Program	Program-numer	DISKMEDEL		Anvisningar för programval	Beskrivning av program	Tillval som kan aktiveras (se avsnitt “tillval”) sid. 17
		Fördisk	Disk
Avspolning 30^ [48H8]	P1			Lämpligt för att ta bort stärkelse och risrester från disk i väntan på full last efter nästa måltid.	Kort avsköljning i varmt vatten.	☐Fördröjd start
Kvick	P2		●	Diskprogram lämpligt för mycket smutsig disk.	Huvuddisk1 sköljning med varmt vatten	☐ALLin1☐Fördröjd start
Daglig A A A (*)	P3	●	●	Diskprogram för normalt smutsad disk med låg energiförbrukning. Diskprogrammet varar längre än andra program, men energiförbrukningen är lägre och programmet är mer miljövänligt.	1 kall fördisk - Huvuddisk2 sköljningar(1 kall - 1 varm) torkning	☐ALLin1☐Halv last☐Fördröjd start
Turbo A [22T6]	P4	●	●	Diskprogram som varar endast 60 min för normalt smutsad disk.	1 huvuddisk1 sköljning med varmt vatten	☐ALLin1☐Halv last☐Fördröjd start
Intensiv 65^ (**)	P5	●	●	Diskprogram som är lämpligt för mycket smutsig disk, kastruller och stekpannor.	1 kall fördisk - Huvuddisk3 sköljningar (2 kalla 1 varm) - torkning	☐ALLin1☐Halv last☐Fördröjd start

(*) Referensprogram för energiklassificering i enlighet med standard EN 50242

(**) Referensprogram testinstitut

TABELL ÖVER FELKODER

OBS! Fel signaleras på följande sätt:

En ljudsignal hörs, de två främre lysdioderna blinkar snabbt och på kontrollpanelen visas typen av fel.

Fel	När uppstår felet	Kontroller som ska utföras	Ingrepp som ska utföras
E4	I början av programmet	- Stängd vattenkran- Igensatt filter på inloppsslangen- Vatteninloppsslangen är böjd- Otilräckligt vattentryck- Literräknarventilen fungerar inte- Säkerhetsflottören har löst ut	- Återställ diskmaskinen- Kontrollera- Återställ diskmaskinen- Kontrollera om det finns tryck- Ring auktoriserad serviceverkstad- Ring auktoriserad serviceverkstad

OBS! Uppge alltid typen av fel när du kontaktar den auktoriserade serviceverkstaden.

8.3 Beskrivning av kontroll- och signaleringskomponenter

1) Knapp TILL/FRÄN

2) Grafisk display
3) Meny-/OK-knapp
4) Navigeringsknapp
5) Knapp för Start -Stopp/paus för program
6) Extern display (rif. 20A)
7) Luckhandtag

8) Funktionslysdiod (rif. 20B)
9) Lysdiod Start/Slut (rif. 20B)
10) Indikering av salt saknas (om sådan finns)
11) Indikering av glansmedel saknas (om sådan finns)
Dra utåt för att öppna luckan (ett elektriskt skydd stänger av maskinen när luckan öppnas).

STARTA DISKMASKINEN

Kontrollera först mängden avhärdningssalt (endast på version med saltbehållare) och glansmedel och öppna sedan vattenkranen fullständigt. Ställ in disken i korgarna, håll upp diskmedel i dess behållare och diskmedel för fördisk (om det är nödvändigt) och stäng sedan frontluckan.

Figur 20A: Version med extern display ⑥ : Denna display visar information om programmets läge och eventuella felfunktioner.

Figur 20B: Version med externa lysdioder ⑧ och ⑨: Denna display visar information om programmets läge och eventuella felfunktioner.

Gör på följande sätt:

Tryck på knappen① för att starta utrustningen, displayen ② visar det senast körda programmet.

VALJA PROGRAM

Varje gång som navigeringsknapparna ④ (< / >) trycks ned, visar displayen diskprogrammen som kan väljas i följd. Välj diskprogrammet baserat på typen av disk och dess smutsgrad.

START

Tryck på startknappen⑤ och stäng frontluckan. En pipsignal bekräftar starten av diskprogrammet.

Figur 20A: På version med extern display visas faserna för pågående diskprogram grafiskt.

Figur 20B: På version med externa lysdioder ⑧ och ⑨, fortsätter dessa att lysa fram till programslutet.

SÄTTA IN YTTERLIGARE DISK

Om du vill ställa in ytterligare disk kan diskprogrammet avbrytas på följande sätt: Öppna luckan en aning för att undvika att vatten och ånga sprutar ut. Programmet avbryts och i detta läge kan du ställa in ytterligare disk. För att återuppta det avbrutna programmet, följ anvisningarna som visas på displayen ②, tryck på start och stäng luckan. Programmet återupptas från den punkt där det har avbrutits.

Detta moment ska helst göras strax efter att programmet har startats, i annat fall kan det hända att diskmedlet redan har doserats och att diskvattnet har tömts ut. I sådant fall är det nödvändigt att fylla på ytterligare diskmedel (se avsnittet "Påfyllning av diskmedel").

För att ändra ett pågående program, öppna luckan en aning för att undvika att vatten och ånga sprutar ut och håll programknappen ⑤ nedtryckt i ca 6 sekunder (displayen ② visar texten "avbrutet program"). Stäng luckan efter att bekräftelsesignalen hörs för att starta RESET-fasen. Denna fas avslutas EFTER bekräftelsesignalen. I detta läge kan ett nytt program ställas in.

Om ett strömavbrott inträffar sparas alla inställningar i minnet och diskprogrammet återupptas där det har avbrutits.

PROGRAMMETS SLUT

När diskcykeln avslutas stannar diskmaskinen automatiskt. För version enligt figur 20 B signaleras diskprogrammets slut med tre ljudsignaler som upprepas tre gånger och lysdioden ⑨ släcks. För version enligt figur 20A visas i stället texten "avslutat program" på frontdisplayen ⑥ . Öppna luckan och tryck på knappen ①TILL-FRÅN för att stänga av maskinen. Efter varje diskprogram rekommenderas att alltid stänga vattenkranen för att koppla från diskmaskinen från vattennätet.

RÅD: Efter ljudsignalerna för programmets slut kan frontluckan öppnas på glänt för att påskynda torkningsfasen. Om arbetsbänken ovanför diskmaskinen är känslig, rekommenderas att öppna luckan fullständigt eller hålla den stängd tills disken plockas ut för att förhindra att ånga kommer ut.

Tillval (kontrollpanel fig. 20)

OBS!

Välj önskat diskprogram innan "tillvalen" ställs in.

A. Genom att trycka på knappen Meny/OK, ③ öppnas tillvalsmenyn. Tryck på navigeringsknapparna ④ för att visa önskat tillval.
B. Alla tillval, förutom "ALLin1", deaktiveras vid programmets slut.

När detta tillval aktiveras anpassas diskprogrammet till typen av valt diskmedel för att erhålla bästa möjliga diskresultat. Genom att trycka på knappen Meny/OK ③ aktiveras eller deaktiveras denna inställning. En markering √ i därtill avsedd ruta indikerar aktiveringen.

Denna funktion kan aktiveras i alla diskprogram där den kan användas (se programtabellen) och förblir sedan hela tiden aktiv. Symbolen för glansmedel deaktiveras och displayen visar tablettsymbolen 3 in 1. Användning av kombinerade diskmedel såsom tabletter av typ "3 i 1" eller liknande, kan innebära att du inte behöver använda salt eller sköljmedel.

Notering: Det rekommenderas dock att alltid respektera anvisningarna på förpackningen vid användning av ovannämnda produkter.

Råd: Bästa diskresultat erhålls dock vid användning av traditionella diskmedel i kombination med salt och sköljmedel.

OBSERVERA! Vid användning av traditionella diskmedel är det nödvändigt att reglera vattenmjukgöraren på ett korrekt sätt.

Genom att trycka på navigeringsknappen ④ (>) går du över till nästa inställning, "Halvlast". Denna funktion är fabriksinställd på deaktiverat läge (displayen visar texten "Tillval 2: halvlast").

□ Halvlast 1/2 Load

Om endast lite disk ska diskas kan tillvalet halv last aktiveras för att minska förbrukningen av vatten, energi och disktid. Tillvalet deaktiveras automatiskt i slutet av diskprogrammet.

Genom att trycka på knappen Meny/OK ③ aktiveras eller deaktiveras denna inställning (en markering i därtill avsedd ruta indikerar aktiveringen).

Genom att trycka på navigeringsknappen ④ (>) går du över till nästa inställning, "Supertorkning". Denna funktion är fabriksinställd på deaktiverat läge (displayen visar texten "Tillval 3: Supertorkning").

□ Supertorkning

Om du vill ha en bättre torkning av disken kan du välja tillvalet Supertorkning.

Genom att trycka på knappen Meny/OK ③ aktiveras eller deaktiveras denna inställning (en markering i därtill avsedd ruta indikerar aktiveringen).

Detta tillval kan aktiveras i alla diskprogram där torkningsfas ingår (se programtabell). När detta tillval aktiveras förlängs torkningstiden.

Genom att trycka på navigeringsknappen④ (>) går du över till nästa inställning, "Fördröjd start". Denna funktion är fabriksinställd på deaktiverat läge (displayen visar texten "Tillval 4: Senareläggning 0 h").

□ Födröjd start Delay

Det går att senarelägga starten av diskprogrammet från 1 h till 12 h. Varje gång som knappen Meny/OK ③ trycks ned ökas den senarelagda tiden med 1 h. Om du trycker ännu en gång på knappen Meny/OK ③ efter att du har kommit till 12 h, deaktiveras funktionen (displayen visar "Tillval 4: Senareläggning 0 h"). Den senarelagda tiden är standardinställd på "0 h".

Efter att senarelagd tid har valts, tryck på startknappen och stänga luckan.

FIGUR 20A: På displayen visas texten "Startar om ... tim" och nedräkningen börjar. Sedan startar diskprogrammet automatiskt.

FIGUR 20B: Lysdioden 8 blinkar under hela den inställda tiden tills diskprogrammet startar automatiskt. Om ett strömavbrott sker under väntetiden eller om luckan öppnas (t.ex. för att komma åt disken), avbryts senareläggningstiden och återupptas när luckan stängs.

För att deaktivera senareläggningen måste utrustningen återställas.

□ Hygienisering

Genom att trycka på navigeringsknappen ④(>) går du över till nästa inställning, "Hygienisering". Denna funktion är fabriksinställd på deaktiverat läge (displayen visar texten "Tillval 5: Hygienisering").

Denna funktion kan inte aktiveras i följande program: Plast, Kristall och Automatiskt

Genom att trycka på knappen Meny/OK ③ aktiveras eller deaktiveras denna funktion (en markering i därtill avsedd ruta indikerar aktiveringen). Genom att aktivera denna funktion sker den sista sköljningen i 75°C. Funktionen deaktiveras automatiskt vid programmets slut.

Genom att trycka på navigeringsknappen ③(>) går du över till sista alternativet i tillvalsmenyn och displayen visar texten "Tillval: Stänga".

Genom att trycka på knappen Meny/OK ④ går du tillbaka till programvalet. Du kan nu se alla tillval som har ställts in som symboler på displayen.

Varning!

☐ Om du vill korrigera tillvalen som har valts och ännu inte har lämnat tillvalsmenyn, tryck på navigeringsknappen ④ (<) och gå till den inställning som du vill ändra.

☐ Om felaktiga inställningar har utförts, tryck på navigeringsknappen Meny/OK⑤ för att öppna tillvalsmenyn igen innan du bekräftar med startknappen ③ och gå till den inställning som du vill ändra.

☐ Om felaktig inställning har utförts och bekräftats med startknappen⑤ måste maskinen återställas (se avsnittet "Ändra eller återställa ett pågående program").

TABELL OVER DISKPROGRAM FOR KONTROLLPANEL (Fig. 20)

Program		Program-numer	DISKMEDEL		Anvisningar för programval	Beskrivning av program	Tillval som kan aktiveras (se avsnitt “tillval”) sid. 20-21
			Fördisk	Disk
Avspolnin30°C		P1			Lämpligt för att ta bort stärkelse och risrester från disk i väntan på full last efter nästa måltid.	Kort diskning med varmt vatten	☐Fördröjd start
Kvick		P2		●	Diskprogram lämpligt för mycket smutsig disk.	Huvuddisk1 sköljning med varmt vatten	☐ALLin1☐Fördröjd start☐Hygienisering
Daglig A A A (*)		P3	●	●	Diskprogram för normalt smutsad disk med låg energiförbrukning. Diskprogrammet varar längre än andra program, men energiförbrukningen är fägre och programmet är mer miljövänligt.	1 kall fördisk - Huvuddisk2 sköljningar(1 kall - 1 varm) torkning	☐ALLin1☐Halv last☐Supertorkning☐Fördröjd start☐Hygienisering
Turbo A		P4	●	●	Diskprogram som varar endast 60 min för normalt smutsad disk.	1 Huvuddisk1 sköljning med varmt vatten	☐ALLin1☐Halv last☐Supertorkning☐Fördröjd start☐Hygienisering
Intensiv 65°C (**)		P5	●	●	Diskprogram som är lämpligt för mycket smutsig disk, kastruller och stekpannor.	1 kall fördisk - Huvuddisk3 sköljningar (2 kalla 1 varm) - torkning	☐ALLin1☐Halv last☐Supertorkning☐Fördröjd start☐Hygienisering
Kristall		P6		●	Diskprogram för lätt smutsad ömtåligt diskgod och glas som är känsliga för höga temperaturer.	1 huvuddisk2 sköljningar (1 kall - 1 varm) torkning	☐ALLin1☐Halv last☐Supertorkning☐Fördröjd start
Plastartiklar (om sådant finns)		P7	●	●	Diskprogram för diskgods, behållare och små leksaker av plast.	1 kall fördisk - Huvuddisk2 sköljningar (1 kall - 1 varm) torkning	☐ALLin1☐Halv last☐Supertorkning☐Fördröjd start

(*) Referensprogram för energiklassificering i enlighet med standard EN 50242
(**) Referensprogram testinstitut

TABELL ÖVER FELKODER

OBS! Fel signaleras på följande sätt:

En ljudsignal hörs och på displayen visas typen av fel.

Fel	När uppstår felet	Kontroller som ska utföras	Ingrepp som ska utföras
E4	I början av programmet	- Stängd vattenkran- Igensatt filter på inloppsslangen- Vatteninloppsslangen är böjd- Otilräckligt vattentryck- Literräknarventilen fungerar inte- Säkerhetsflottören har löst ut	- Återställ diskmaskinen- Kontrollera- Återställ diskmaskinen- Kontrollera om det finns tryck- Ring auktoriserad serviceverkstad- Ring auktoriserad serviceverkstad

OBS! Uppge alltid typen av fel när du kontaktar den auktoriserade serviceverkstaden.

UNDERHÅLL

9.1 REENCOORINGGAAV SPROLLAFRMAAR

OBSERVERA Innan någon rengörings- eller underhållsoperation utförs, ska utrustningen frånkopplas från elnätet och vattenkranen stängas.

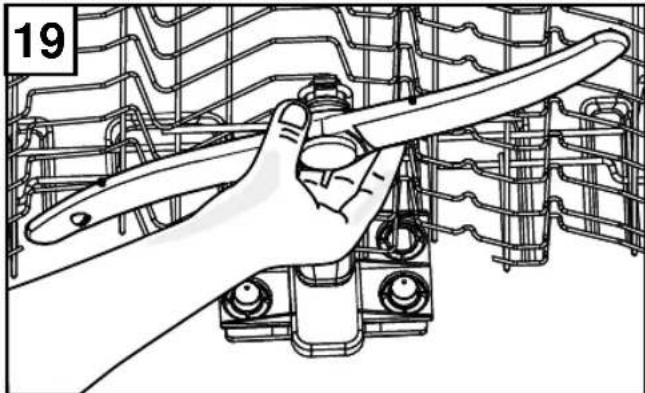

Spolarmarna kan enkelt tas bort för att regelbundet rengöra munstyckena och förhindra eventuella igensättningar. Rengör dem noggrant under rinnande vatten och sätt sedan tillbaka dem. Det kan vara nödvändigt att använda ett vasst föremål för att ta bort eventuella rester från munstyckena.

Nedmontering av övre spolarm: Skruva loss spolarmshållaren i moturs riktning.

Nedmontering av nedre spolarm: Dra spolarmen uppåt och dra ut den.

9.2 RENGÖRING AV FILTER

Efter varje diskning rekommenderas att kontrollera filterinsatsen och rengöra den från eventuella ansamlingar. Gör på följande sätt:

• Skruva ur det yttre filtret 1 moturs.
• Dra ut det mellersta filtret 2.
  • Ta bort det fina filtret 3.

Alla komponenter ska rengöras noggrant under rinnande vatten. Innan diskprogrammet startas ska du försäkra dig om att alla filter sitter på plats, för att undvika skador på diskpumpen.

OBSERVERA! Smutsiga filter kan försämra diskresultatet och leda till att diskmaskinen fungerar på ett felaktigt sätt.

Du kommer åt pumpen från diskmaskinens insida.

1. Koppla alltid från stickkontakten från eluttaget innan pumpen rengörs.
2. Skruva ur det yttre filtret 1 moturs (fig. 21).
3. Ta bort det rostfria filtret 3 (fig. 23).

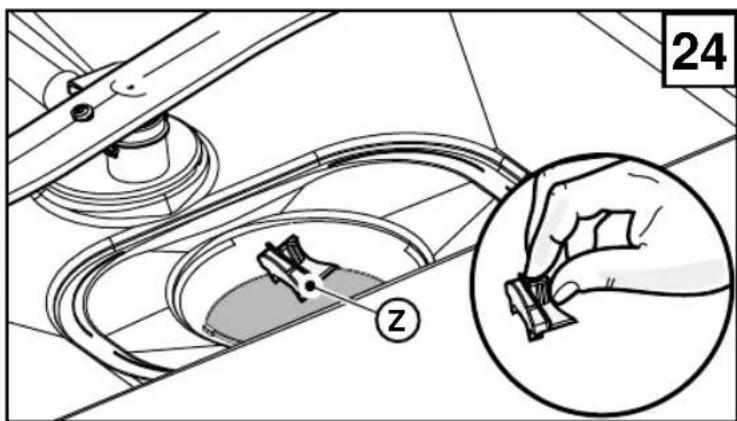

4. Ta till sist bort den lilla insafsen Z på brunnens vänstra sida.
5. Genom att sticka in fingret i hålet kan pumpens blad roteras och eventuella igensättningar tas bort.
6. Sätt tillbaka insatsen och filtren
7. Sätt in stickkontakten i eluttaget.

OBSERVERA Kom ihåg att sätta tillbaka insatsen Z.

9.4 REENGÖRNINGAAVDDSKHMASSKIMEENSULTSDDA

Maskinens utsida av metall och plast ska rengöras regelbundet med en mjuk och fuktig trasa. Använd aldrig frätande eller slipande lösningsmedel.

Längre tids användningsavbrott.

Om diskmaskinen inte ska användas under en längre tid, gör på följande sätt:

• Kör två upplösningsprogram.
• Dra ut stickkontakten ur nätuttaget.
• Koppla från vatteninloppsslangen.
• Lämna frontluckan något öppen för att undvika att dålig lukt bildas.

10 DATA ANGÅENDE PRESTANDA

TESTDOSERING (14 KUVERT)

Testdosering

Fördisk med 9 gram diskmedel som ska hållas direkt i diskutrymmet.

Huvuddisk med 25 gram standarddiskmedel som ska hållas i facet. (Typ B)

Glansmedelsdosering: Reglering av max. läge. (Typ III)

Ta bort bestickkorgens handtag.

Om överkorgen är inställbar i hojdled skall den sättas i det övre läget.

Energiklass

Europa: EN 50242

Referensprogram (*) program nr. 3

Anslutning: Kallt vatten

Framför lucksidan

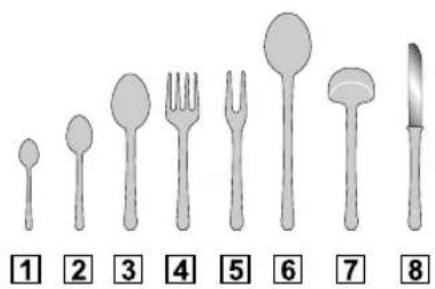

Exempel på lastning av diskmaskinen

Fördisk med 9 gram diskmedel som ska hållas direkt i diskutrymmet.

Huvuddisk med 25 gram standarddiskmedel som ska hållas i facet. (Typ B)

Glansmedelsdosering: Reglering av max. läge. (Typ III)

Om överkorgen är inställbar i hojdled skall den sättas i det övre läget.

Energiklass

Europa: EN 50242

Referensprogram (*) program nr. 3

Anslutning: Kallt vatten

Exempel på lastning av diskmaskinen

Kontrollera först om det går att åtgärda eventuella mindre defekter på utrustningen på egen hand, med hjälp av följande instruktioner. Om denna information inte är tillräcklig för att åtgärda problemet ber vi dig kontakta auktoriserad teknisk assistans.

- Diskmaskinen startar inte

• Luckan är inte ordentligt stängd.
• Utrustningen är inte ansluten till strömuttaget.
• Elektrisk ström saknas i strömuttaget.

- Diskmaskinen tar inte in vatten

- Vattenkranen är stängd. Öppna vattenkranen.

- Det saknas vatten i vattennätet.

- Vatteninloppsslangen är hopklämd. Placera slangen korrekt.

- Vatteninloppsslangens filter är igensatt. Stäng kranen, skruva ur vatteninloppsslangen och rengör filtret.

- Diskmaskinen tömmer inte ut vatten

• Avloppsslangen är böjd. Placera avloppsslangen korrekt.
• Diskbänkens avlopp är igensatt. Frigör avloppsledningen.
• Ljud under diskningen. Disken slår mot varandra.
• Spolarmarna slår mot disken när de roterar. Placera disken korrekt.

- Det är svårt att stänga luckan

- Diskmaskinen har inte nivåreglerats eller installerats korrekt.

- Kontrollera regleringen av låskolven.

- Kalkbeläggning eller vit hinna syns på disken

- Härdningssalt saknas eller felaktig inställning av vattenavhärdaren i förhållande till vattnets hårdhet.

- Disken är fuktig

- Glansmedlet är slut eller otillräcklig dosering.

- Disken blir inte ren

• För mycket disk i korgarna.
• Disken är inte korrekt placerad.
• Spolarmarna roterar inte eftersom de är blockerade av felaktigt lastad disk.
• Spolarmarnas hål är igensatta.
• Filtren är igensatta.

- Filtren sitter inte på deras platser.

- Diskmedlet doseras inte korrekt, är felaktigt, har hårdnat eller har inte använts på lång tid och därför förlorat sin effekt.

- Saltbehållarens plugg är inte ordentligt stängd.

- Diskprogrammet är inte lämpligt för disken.

Eftersom diskmaskinen har provkörts och kontrollerats noggrant på fabriken kan det förekomma vattendroppar inuti diskutrymmet. Dessa försvinner dock vid första diskningen.

PIKAOPAS

1. Täytä korít
