BRUKSANVISNING D606 UPO

Vi hoppas att du får många års nytta av din nya diskmaskin. Diskmaskinen har många finesser, för att få största möjliga nytta av dess funktioner rekommenderar vi att du läser bruksanvisningen innan du använder diskmaskinen.

Snabbguide

1. Fyll korgarna

Ta bort större matrester och skräp.

Sköljning behövs inte tack vare Super Cleaning System.

2. Dosera diskmedel

Diskmedelsfacket har ett mindre fack för fördisk och ett för huvuddisk.

3. Se till att spolarmarna kan rotera fritt

4. Slå på huvudströmbrytaren

5. Stäng luckan

6. Välj program och tryck på start

För normalt smutsad disk använd Normaldiskprogrammet med Normal temperatur ^ .

För att spara mer vatten och energi använd ekonomi temperatur.

Miniprogramguide

Pr ogram
Tryck				[276D]
Progra m	Grov-disk	Normal-disk	Snabb-disk	Av-spolning
Tillv al		[238A]		--
S å arbetar maskinen
Temper atur Huvuddis k	70 °C	65 °C	30 °C	--
Slutsk ö lj	70 °C	70 °C	--	--

Innehåll

Sida

Innehåll 3-4

Innan du diskar första gången 5

Läs igenom bruksanvisningen Var försiktig med vissa material Kontrollera inställning av luckan Kontrollera vattnets hårdhetsgrad

Säkerhet 6

Allmänt Vinterförvaring/Transporter Överfyllnadsskydd Rengöring Förpackningsmaterial Skrotning

Barnsäkerhet 7

Barnsäker disk Akta barnen! Maskindiskmedel är frätande Barnsäkerhetslås

Diskmaskinens delar 8

Tekniska uppgifter 8

Diskkorgarna 9

Panelen 10

Doseraren 10

Grundkurs 11-13

Fyll korgarna rätt Dosera diskmedel Välj program

Tillval 13

Temperatur Tryck på start Ångrar du dig? Vill du stoppa i mer disk? Om maskinen stängs av med huvudströmbrytaren Efter disken

Ekodisk 14

Diska bara full maskin Skölj inte innan du diskar Välj miljöanpassat diskmedel

Ömtåligt diskgods 15

Ömtålig dekor Kristall/ glas Silver Bestick med klistrade handtag Trä Aluminium Plast Skydda plastföremål

Standardprogram 16

Rengöring 18-19 Grovsilen Finsilen Avloppspumpen Spolarmarna Luckan

Sköljmedel 20 Fyll på sköljmedel Välj dosering

Inställningar 22 Inställning av vattenhärdhet

Felindikationer 23

Skruva fast maskinen

Felsökning 24--26

Disken är inte ren

Fläckar eller slöja på porslinet

Porslinet har en vit/blå kladdig film

Fläckar på rostfritt eller silver

Fläckar som är kvar efter diskningen

Slamrande ljud vid diskning

Maskinen startar inte

Vatten kvar i maskinen

Dålig lukt i maskinen

Diskgodset blir inte tillräckligt torrt

Service & Garanti 32

Egna noteringar 33-34

Sökord 35

Prestandainformation 27

Installation 28-31

Installationsalternativ

A. Inbyggd

B. Fristående

C. Halvt fristående

Anslutning till vatten

Anslutning till el

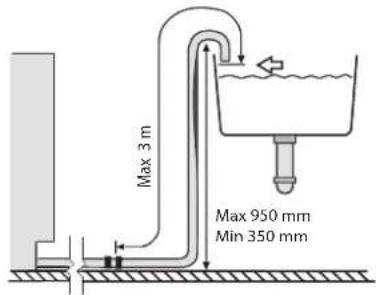

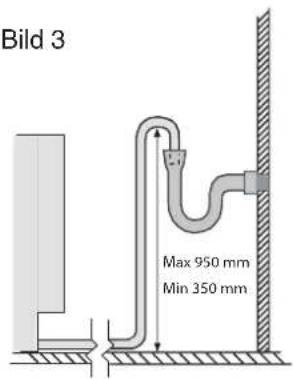

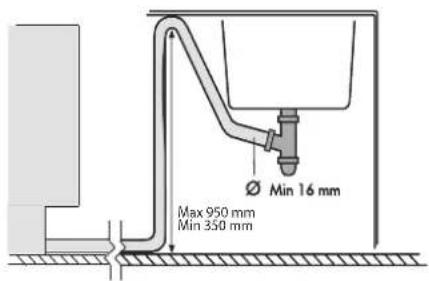

Anslutning till avlopp

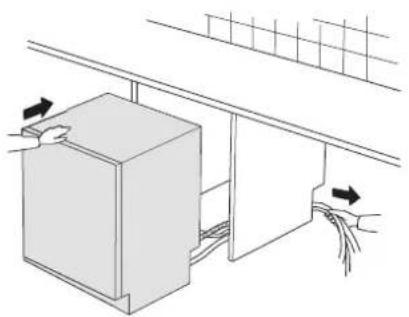

Att skjuta maskinen på plats

A. Installation av fristående maskin (med 6 fötter)

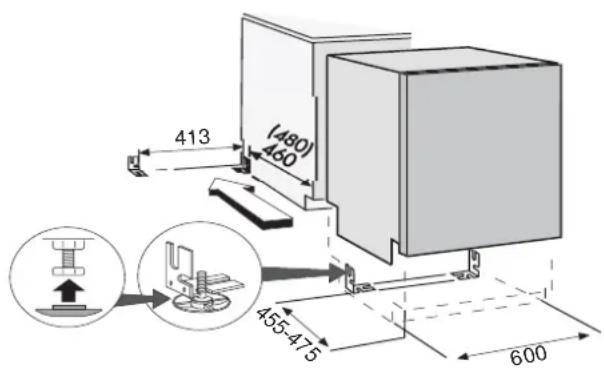

B. Installation av inbyggd maskin (med 3 eller 4 fötter)

C. Installation av inbyggd maskin (med framifrån justerbar fot)

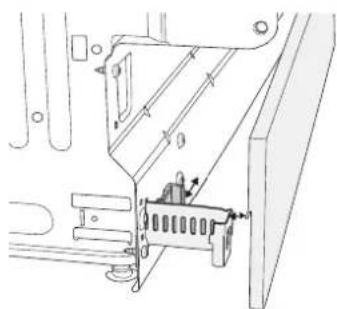

Inställning av sockel

Modeller som har djup justerbar sockel

Modeller som har fast sockel

Innan du diskar första gången:

Läs igenom bruksanvisningen

Läs igenom bruksanvisningen innan du börjar använda maskinen, särskilt avsnitten Säkerhet, Barnsäkerhet och Grundkurs.

Var försiktig med vissa material

Läs avsnittet Ömtåligt diskgods innan du diskar porslin med oglaserad dekor eller andra husgeråd av plast, trä eller kristall som du är rädd om.

Kontrollera inställning av luckan

Kontrollera att diskmaskinens lucka är korrekt inställd: öppna luckan en bit och släpp den. Stannar den exakt där du släppte den? Om inte, bör du kontrollera installationsanvisningen eller konsultera installatören.

Kontrollera vattnets hårdhetsgrad

Ring Vattenverket i din kommun för att få reda på vilken hårdhetsgrad vattnet har. Det har betydelse när du doserar disk- och sköljmedel.

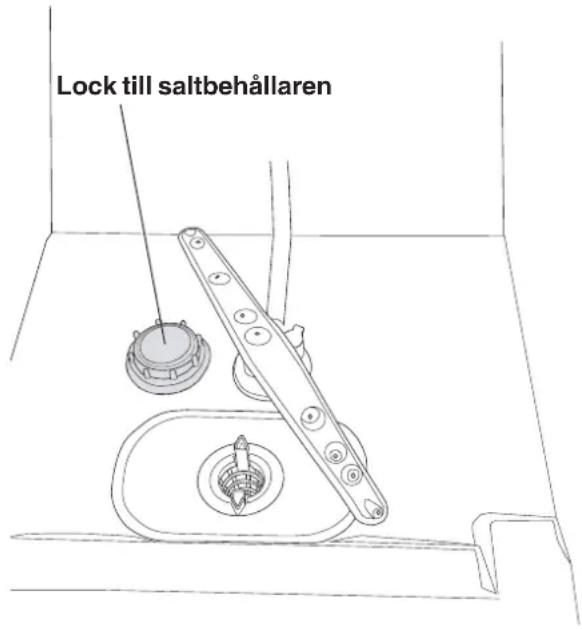

Om du har maskin med avhärdare:

Är du osäker på om du har en maskin med avhärdare se illustrationen? Om det finns ett lock i botten på maskinen har du avhärdare i maskinen och behöver fylla på salt. Se kapitlet Salt.

\*OBS!

Efter påfyllningen kan det dröja en tid innan signallampan slocknar.

WARNING!

Häll aldrig maskindiskmedel i salt- behållaren. Avhärdaren förstörs!

Säkerhet

Allmänt:

• Läs och spara bruksanvisningen!
• Installation av vatten, avlopp och el skall göras av behörig fackman.
• Använd inte diskmaskinen till något utöver det som anges i denna bruksanvisning.
• Belasta inte diskmaskinsluckan eller diskkorgarna med något utöver diskgods.
• Använd endast maskindiskmedel!
• Placera knivar och andra vassa föremål så att de inte skadar personer eller diskmaskinen.

Placera aldrig diskgods med lösningsmedelsrester i maskinen p g a explosionsrisken. Disk som innehåller aska, vax och smörjfett får heller inte diskas i diskmaskinen.

Vinterförvaring/Transporter

Förvara maskinen frostfritt. Undvik långa transporter vid stark kyla. Transportera maskinen upprätt eller liggande på rygg.

Överfyllnadsskydd

Överfyllnadsskyddet startar utpumpning och stänger av vattenintag om maskinens vattennivå stiger över den normala. Om skyddet utlöses, stäng av vattentillförseln och ring efter service. Se även "Felsökning" på sidorna 24-26.

Rengöring

När du gör rent kanten runt luckan skall du endast använda en lätt fuktad trasa. Spruta inte med duschflaska! Vatten kan tränga in i låset och komma i kontakt med de elektriska komponenterna.

Förpackningsmaterial

Källsortera enligt din kommuns rekommendationer.

Skrotning

När maskinen tjänat ut och skall skrotas ska den genast göras obrukbar. Dra ur kontakten och klipp av sladden så kort som möjligt.

Ta kontakt med renhållningsverket eller din kommun för information om hur man skrotar maskinen på rätt sätt!

Maskinen är tillverkad och märkt för återvinning.

Barnsäkerhet!

Barnsäker disk

• Stäng alltid luckan och sätt genast igång programmet när du fyllt på diskmedel.
• Håll barn borta från diskmaskinen när den är öppen. Det kan finnas diskmedelsrester kvar!
• Låt inte barn använda eller leka med diskmaskinen. Var särskilt aktsam när luckan är öppen.

Akta barnen!

- Maskindiskmedel är frätande!

Förvara disk- och sköljmedlet oåtkomligt för barn! Om någon svalt maskindiskmedel, skölj munnen. Försök inte framkalla kräkning. Om någon fått maskindiskmedel i ögonen, skölj (minst 15 min) i rikligt med vatten. Kontakta läkare eller giftinformationscentralen.

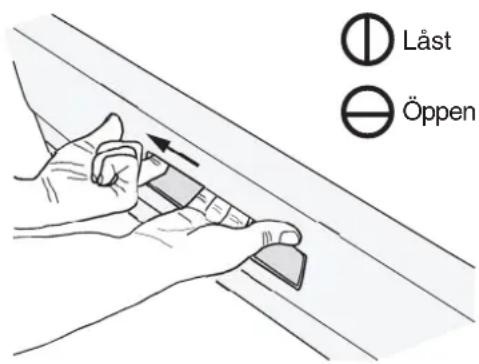

Barnsäkerhetslås

För att barn inte ska kunna öppna luckan på maskinen finns det ett barnsäkerhetslås på vissa maskiner. Aktivera barnsäkerhetslåset, genom att trycka in handtagsluckan och vrid skruvspåret (finns uppe i vänstra hörnet) till vertikalt läge med en skruvmej-sel. För att kunna öppna luckan måste du trycka den vita plastspärren (se bild) åt vänster samtidigt som du trycker handtags-spärren uppåt.

Återställ genom att vrida tillbaka skruvspåret till horisontellt läge.

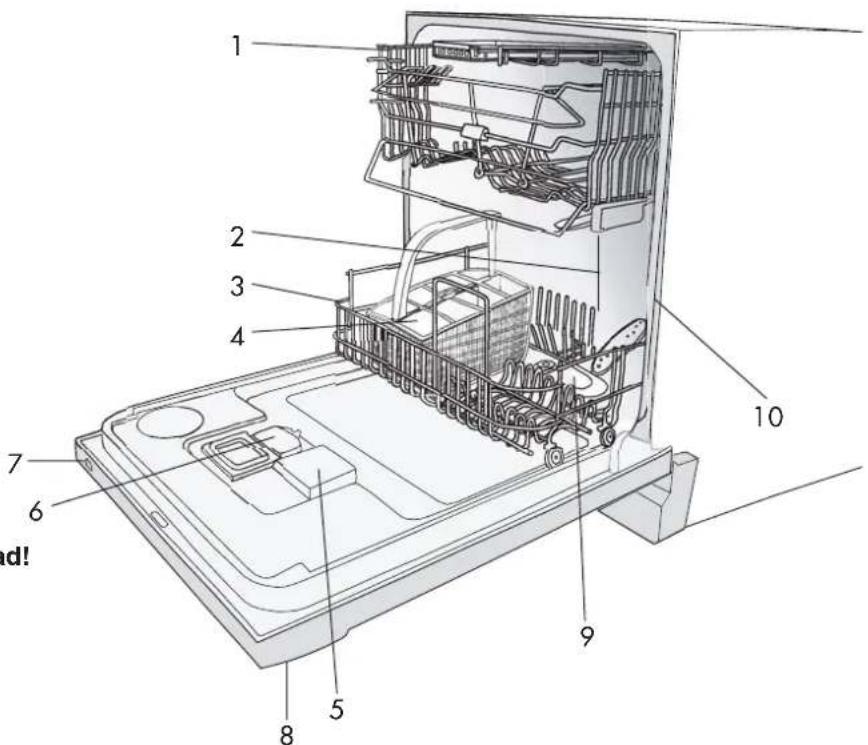

Diskmaskinens delar\*

1. Överkorg
2. Spolarmar
3. Underkorg
4. Bestickkorg
5. Sköljmedel Påfyllning
6. Diskmedelsfack
7. Huvudströmbrytare
8. Programpanel
9. Sil
10. Typskylt

*Avvikelser kan förekomma beroende på modell och marknad!

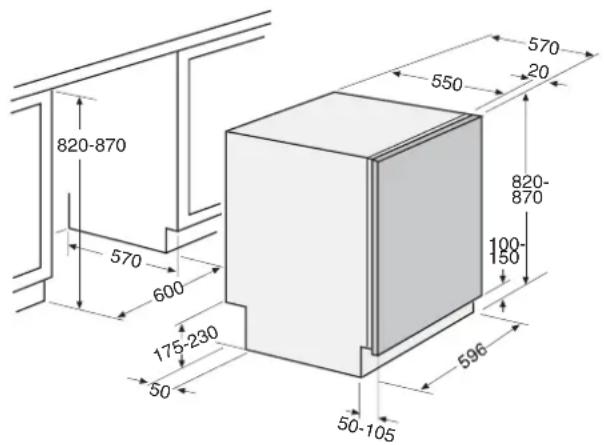

Tekniska uppgifter

Höjd: 820–870 mm

Bredd: 596 mm

Vikt: 48 kg*

Anslutning: Se typskylt

Anslutningseffekt: Se typskylt

*Vikten kan variera p g a olika specifikationer.

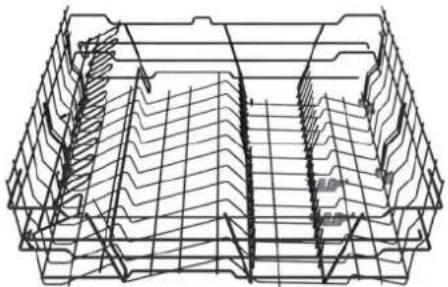

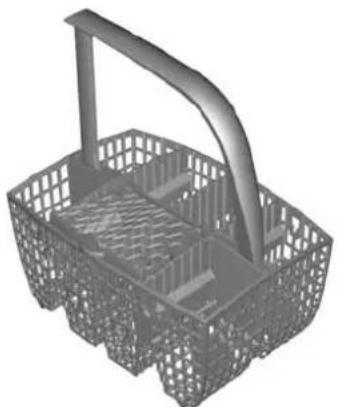

Diskkorgarna\*

Överkorg

Bestickskorg med lucka

*Avvikelser kan förekomma beroende på modell och marknad!

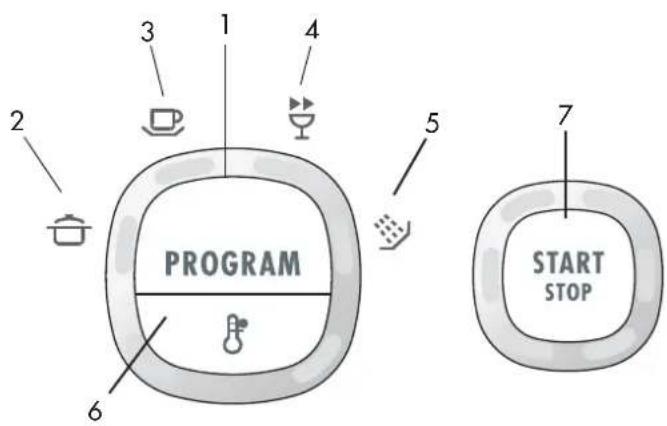

Panelen

1. Programväljare
2. Grovdisk
3. Normaldisk

4. Snabbdisk

5. Avspolning

6. Temperatur
7. Start/ stop

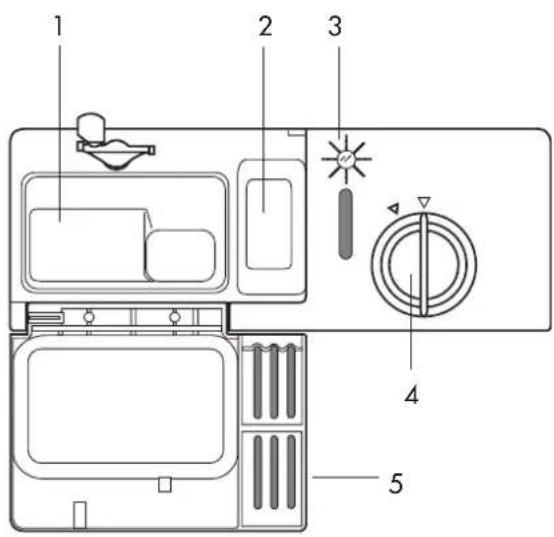

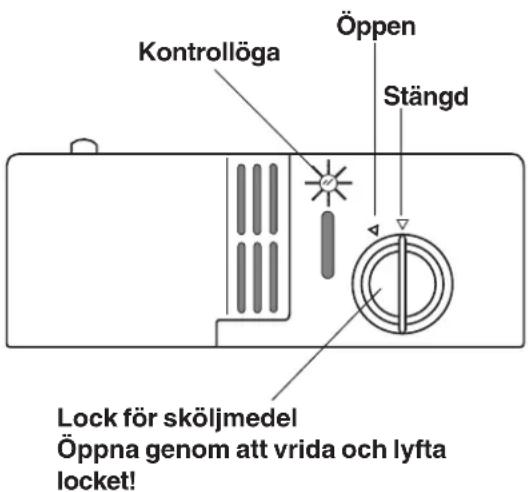

Doseraren

1. Fack för huvuddiskmedel
2. Fack för fördiskmedel
3. Kontrollöga för sköljmedel (Gäller ej alla modeller)
4. Lock för sköljmedel
5. Lucka för diskmedelfack

Grundkurs

Här följer en steg-för-steg-instruktion som hjälper dig till bästa möjliga diskresultat.

1 Fyll korgarna rätt!

Tack vare Super Cleaning System™, behöver du inte skölja disken under rinnande vatten. Skrapa bara bort större matrester innan du lastar maskinen. Bekvämt och miljövänligt!

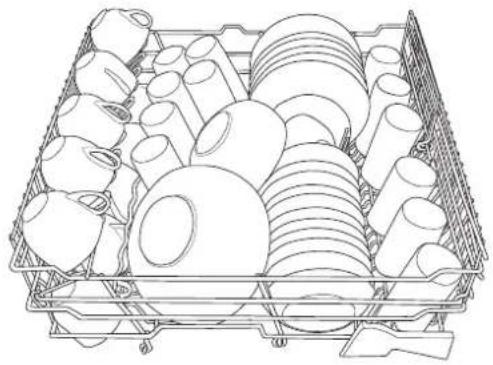

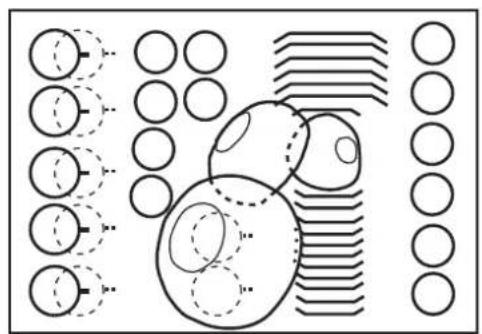

Placera glas, koppar, skålar och assietter och fat i överkorgen, vinglas ställs i vinglashyllan, knivar läggs i knivstället om sådant finns.

OBS!

Vänd alla smutsiga ytor inåt eller nedåt!

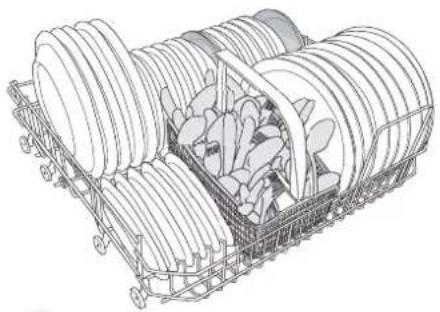

Placera tallrikar, assietter, uppläggningsfat, kastruller och bestick (i bestickkorgen) i underkorgen.

Ställ besticken med skaften nedåt och så spridda som möjligt. Se till att skedar inte ligger i varandra.

Placera inte bestick av olika material - t ex silver och rostfritt - i samma fack (risk för fläckar).

Kontrollera att spolarmarna kan röra sig fritt.

Se Ömtåligt diskgods, om du vill diska föremål som kan vara ömtåliga.

Diskmedel skall doseras efter vattnets hårdhetsgrad. Följ doseringsanvisningarna på diskmedelsförpackningen. Har du maskin med avhärdare dosera som om du har mjukt vatten.

Häll diskmedlet i diskmedelsfacket. Det finns ett fack för fördisk och ett för huvuddisk, se Doseraren. Ring diskmedelstillverkaren om du har frågor rörande diskmedel.

Diskmedelstabletter

Dela tabletten i två delar om locket till doseraren är svårt att stänga. Det finns risk att diskmedlet inte doseras riktigt om locket är spänt och inte kan öppnas på rätt sätt.

3in1/ Kombimedel OBS!

Läs noga anvisningarna för dessa produkter. Är något oklart, kontakta diskmedelstillverkaren.

WARNING!

Akta barnen! - Maskindiskmedel är frä- tande.

OBS!

Använd endast maskindiskmedel

Handdiskmedel kan inte användas efter- som skumbildningen hindrar maskinens arbete.

3 Tryck på huvudström-

brytaren ① och stäng luckan

4 Välj program

Välj ett program genom att trycka en eller flera gånger på programväljaren tills önskad programsymbol lyser.

Grovdisk

Grovdiskprogrammet ska användas för att diska hårt smutsad disk som t ex kastruller, grytor och gratängformar. Om maskinen inte fylls av sådan disk, kan du fylla på med tallrikar osv.

Normaldisk

Används för att diska normalt smutsad disk med tallrikar, uppläggningsfat, koppar och glas mm.

För normalt smutsad disk använd

Normaldiskprogrammet

med Normal temperatur

För att spara mer vatten och energi använd ekonomi temperatur.

Snabbdisk

Om disken är mycket lätt smutsad kan man välja Snabbdisk. Programmet används till glas och porslin som är mycket lätt smutsat, exempelvis kaffekoppar.

Avspolning

För att skölja diskgodset, medan du väntar på att maskinen skall bli full.

Om man önskar använda tillval gå vidare till punkt 5. Annars kan maskinen nu startas, se punkt 6.

Tillval

5 Välj tillval

För att välja ett tillval tryck på någon av tillvalsknapparna

Temperatur

Med tillvalsknappen temperatur väljer du själv temperatur på diskningen. Du kan variera temperaturerna enligt nedan:

Normal Ekonomi

Grovdisk: 70°C 55°C

Normaldisk 65°C 55°C

Snabbdisk: 50°C 30°C

Fältet bredvid knappen lyser om du har valt Normal temperatur. Valet kvarstår tills ändring görs.

6 Tryck på start

Nu startar maskinen. Den sköter hela diskningen automatiskt. Stäng luckan ordentligt, annars startar inte maskinen. Cirkeln runt Start/ stop-knappen lyses upp mer och mer allt eftersom maskinen diskar.

Ångrar du dig?

Om du vill byta program sedan du startat maskinen, tryck på Start/ stop knappen i tre sekunder. Välj sedan ett nytt program och tryck därefter på Start/ stop.

Vill du stoppa i mer disk?

Öppna luckan; maskinen stannar automatiskt, ställ in disken, stäng luckan och maskinen fortsätter där den slutade.

Om maskinen stängs av med huvudströmbrytaren

(eller vid strömavbrott) innan disk-programmet är avslutat, fortsätter det av-brutna programmet, när maskinen får strömigen.

7 After disken

När maskinen är färdig lyser hela cirkeln runt Start/ stop-knappen. Den drar då endast viloström. Vill man bryta strömmen helt, stänger man av med huvudströmbrytaren. Stäng av vattenkranen om maskinen inte skall användas under en längre tid, t ex under semestern.

Ekodisk

Diska bara full maskin

Vänta med diskningen tills maskinen är full, så sparar du energi.

Skölj inte innan du diskar

Tack vare maskinens Super Cleaning System™ behöver du inte skölja disken under rinnande vatten innan du stoppar in den i maskinen.

Välj miljöanpassat diskmedel

Läs miljödeklarationer på förpackningen!

Ömtåligt diskgods

En del husgeråd tål inte att maskindiskas. Orsakerna kan vara flera. Vissa material tål inte stark värme, andra kan skadas av maskindiskmedlet.

Ömtålig dekor

Porslin med dekor som ligger ovanpå glasyren (godset känns då strävt) bör inte maskindiskas.

Kristall/ glas

Placera föremålen så att de inte stöter samman under diskningen. Antika och mycket ömtåliga föremål bör inte diskas i maskin.

Silver

Föremål av silver och rostfritt bör inte komma i beröring med varann, eftersom silvret då kan missfärgas.

Bestick med klistrade handtag

Vissa typer av lim tål inte maskindisk. Handtagen kan i sådana fall lossna.

Trä

Träföremål bör endast maskindiskas om de är märkta Maskindisk.

Aluminium

Aluminium kan mattas av maskindisk. Aluminiumkastruller av god kvalitet kan dock maskindiskas, även om man får räkna med en minskad högglans.

Plast

Vissa plastsorter tål inte den höga temperaturen vid maskindiskning.

För att skydda plastföremål

Välj ett program med låg temperatur!

Standardprogram

Pr ogram		T estat program
Tryck				[00HZ]
Progra m	Grovdisk	Normaldisk	Normaldisk	Snabbdisk	Avspolning
Tillv al	♂^	--	♂^	♂^	--
Så arbetar ma skinen
Te mperatur	70 °C	55 °C	65 °C	30 °C	--
Fö rdisk (antal)	2	--	2	--	--
Huvuddisk (antal )	1	1	1	1	--
Sk ö ljinin g (antal )	3	2	2	2	1
Slutsk ö lj	70 °C	60 °C	70 °C	--	--
Fl ä kt	Ja	Ja	Ja	--	--
Förbruknings-värden
1. Disktid (ca min)**	170	--	120	15	4
1. Energi (ca kWh)	0,8	--	0,8	0,02	0,01
2. Disktid (ca min)**	190	160	140	20	4
2. Energi (ca kWh)	1,7	1,1	1,5	0,15	0,01
Vattenförb ru k-ning (liter )	19,5	11	17	10	3

** Disktiden kan variera något beroende på temperaturen på vattnet, spänningsvariationer, mm.
1. Anslutning till varmvatten ca 60°C.
2. Anslutning till kallvatten ca 15°C.

Denna sida är avsiktligt blank av trycktekniska skäl.

Rengöring

Rengöring

Maskinens innerbehållare är tillverkad av rostfritt stål och hålls ren genom den normala användningen. Om du har kalkhaltigt (härt) vatten kan det dock bildas kalkavlagringar i maskinen. Kör i så fall ett normaldiskprogram med två matskedar citronsyra i diskmedelsfacket.

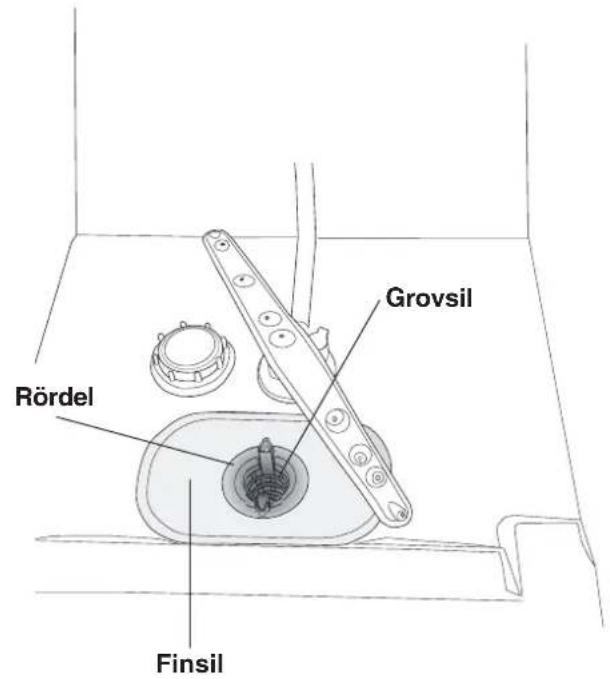

Grovsilen

I grovsilen samlas större matrester, som inte utan vidare kan passera avlopps-pumpen. Lyft ur och töm grovsilen vid behov. Glöm inte att sätta tillbaka den!

Finsilen

Det som samlas på finsilen spolas automatiskt av vid varje diskomgång. Finsilen bör ändå rengöras ett par gånger i månaden.

1. Lossa finsilen genom att först vrida silens rördel moturs, och lyft därefter rördelen och grovsilen rakt upp.
2. Gör rent med en diskborste. Se till att kanterna tätar ordentligt när du sätter tillbaka finsilen.

Avloppspumpen

Pumpen kan nås inifrån maskinen.

1. Dra alltid ur stickkontakten ur väggen innan du rengör pumpen.
2. Först tar man bort grovsilen genom att trycka ihop de två hakarna och dra silen uppåt.
3. Lossa därefter silens rördel genom att vrida den moturs och tag bort finsilen.

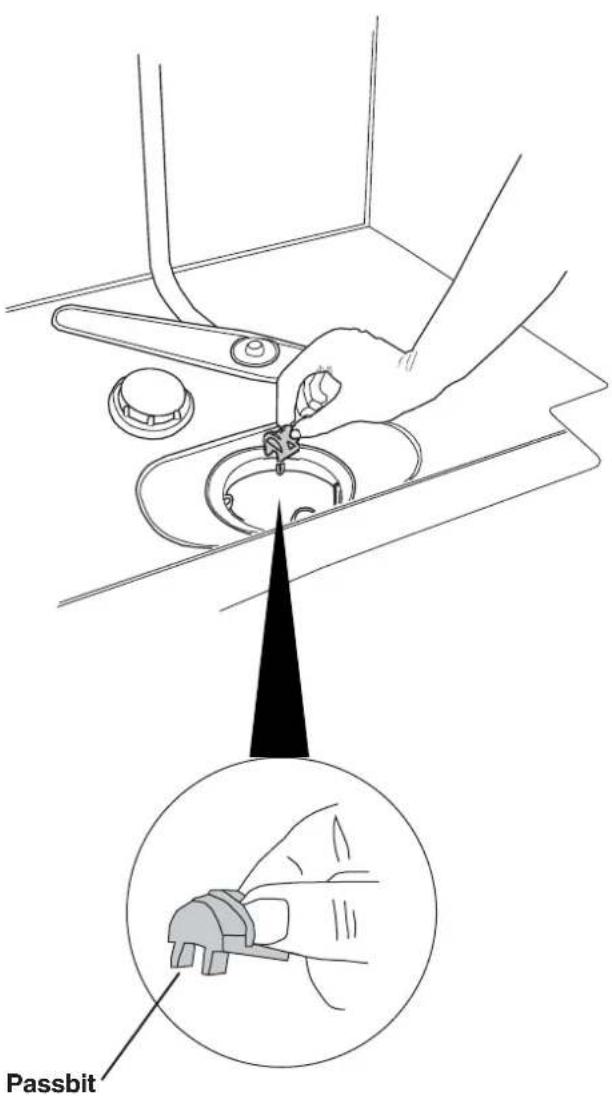

4. Till sist tar man bort den lilla passbiten till vänster i bottenbrunnen.
5. Genom att sticka in fingret i hålet kommer man åt att snurra pumpvingen och ta bort eventuella stopp.
6. Montera tillbaka passbit och silar.
7. Sätt i stickkontaken i väggen.

Om maskinen ändå inte går att starta och ett surrande ljud hörs, har överfyllnadsskyddet aktiverats.

• Stäng av vattnet
• Dra ur stickkontakten ur väggen
• Ring Service

WARNING!

Glöm ej montera tillbaka passbiten.

Spolarmarna

Hålen och lagringarna kan ibland bli igen- satta.

1. Dra den undre spolarmen rakt upp för att lossa den.
2. Peta bort skräpet med en näl e dyl. Spolarmarna har även hål på undersidan.

För att lossa den övre spolarmen måste överkorgen tas bort.

1. Dra ut korgen och vrid korgstoppet utåt på de båda skenorna (se bild). Korgen går nu att ta loss.
2. Tag loss den övre spolarmen på samma sätt som den undre och gör rent den.

Luckan

När du gör rent kanten runt luckan använd endast en lätt fuktad trasa, ev. med något rengöringsmedel. Spruta inte med duschflaska eller liknande runt lucklåset. Detta för att undvika att vatten tränger in i lucklåset och kommer i kontakt med de elektriska komponenterna.

WARNING!

Spruta ej med duschflaska eller liknande runt lucklåset.

Tips!

För att undvika dålig lukt i diskmaskinen, gör rent lister och hörn med en diskborste och låglöddrande rengöringsmedel.

Torkningen går snabbare om man använder sköljmedel.

Maskiner med indikering på panelen

När sköljmedlet är slut och behöver fyllas på lyser symbolen för sköljmedel på pane- len*.

Gör så här för att fylla sköljmedel:

1. Vrid och lyft upp locket till sköljmedelsbehållaren till höger på doseraren. Här fyller du på och ställer in mängden sköljmedel som skall doseras i varje disk.
2. Fyll försiktigt på sköljmedel upp till vredet för doseringsinställning.
   Ändra dosering om så önskas. Glöm inte att stänga locket.

\*OBS!

Efter påfyllning kan det dröja en viss tid innan signallampan slocknar.

Maskiner med kontrollöga

Det finns då ett kontrollöga mitt i doseraren (se bilden). Om ögat är helt svart, finns tillräckligt med sköljmedel. Om ögat däremot ser mer genomskinligt ut, behöver du fylla på sköljmedel, se ovan.

Välj dosering

Doseraren är normalt inställd på 1= mjukt vatten. Men beroende på vattnets hårdhetsgrad kan du behöva ändra dose- ringen.

Öppna sköljmedelslocket. Där finns doserarens inställningsvred. Ställ in på 1–6: ju hårdare vatten desto högre dosering. Vid vatten med en hårdhetsgrad över 10-12 °dH bör du använda sköljmedel med citronsyra (s k surt sköljmedel) om maskinen inte har avhärdningsfilter. Har maskinen avhärdningsfilter, dosera för mjukt vatten.

Alltför riklig dosering av sköljmedel kan ge skumbildning. Om man har mycket mjukt vatten kan man späda sköljmedlet med hälften vatten.

För hög dosering av sköljmedel kan ge ränder på disken, medan för låg kan ge vattenfläckar.

Salt

(Denna funktion finns inte på finska modeller)

Fyll på salt

Innan du använder en maskin med avhärdningsfilter måste du fylla på salt i saltbehållaren. Använd grovt salt eller specialsalt för diskmaskiner.

Det är lämpligt att fylla på salt just när man ska diska, eftersom maskinen behöver sköljas ur direkt efter påfyllningen.

Gör så här första gången:

1. Skruva först bort locket enligt bilden.
2. Sätt tratten, som följer med diskmaskinen, i behållarens påfyllningshål. Häll först i ca 1 liter vatten.
3. Fyll sedan på så mycket salt max 1,5 kg, att behållaren blir full.
4. Torka bort överflödigt salt, så att locket kan skruvas fast ordentligt.
5. Kör ett Normaldiskprogram så att ev. salt i maskinen sköljs bort.

När saltet tar slut, skruva av locket och fyll behållaren med salt. Vatten behövs bara första gången! Torka rent och skruva åt. Kör ett Normaldiskprogram så att ev salt sköljs bort.

Kontrollera då och då om salt behöver fyllas på. En grön indikering syns då i locket till saltbehållaren.

WARNING!

Häll aldrig maskindiskmedel i salt- behållaren. Avhärdaren förstörs!

Inställningar

Inställning av vattenhårdhet (Denna inställning finns inte på finska modeller)

Du som har diskmaskin med avhärdare kan behöva ändra inställningen på den beroende på vattnets hårdhetsgrad. Ring Vattenverket i din kommun för att få reda på vilken hårdhetsgrad vattnet har. Maskinen är inställd för låg vattenhärdhet vid leverans.

1. Stäng av maskinen med huvudströmbrytaren.
2. Tryck på huvudströmbrytaren samtidigt som du håller inne Start/ stop-knappen.
3. Släppbåda knapparna och L7 lampan blinkar.
4. Välj önskad inställning (se tabell nedan) genom att trycka ett antal gånger på Program-knappen.

Inställning °	dH °fH
Alla släckta	0-5	0-9
L1 tänd	6-8 9-14
L1, L2 tända	9-14 15-25
L1, L2, L3 tända	15-19 26-34
L1, L2, L3, L4 tända	20-29 35-52
L1, L2, L3, L4, L5, L11 tända	30-44 53-79
L1, L2, L3, L4, L5, L6, L11, L12 tända	45 och uppåt	80 och uppåt

1. Bekräfta valet genom att trycka på Start/ stop-knappen. Du lämnar nu automatiskt inställningsmenyn och vald inställning ligger kvar tills du önskar göra en ändring.

Felindikationer

Indikation Typ av fel Åtgärd

L2 blinkar För mycket vatten i maskinen Ring service

Felsökning

Problem Tänkbara orsaker Åtgärder

Disken är inte ren.	Spolarmarna går inte runt.Gammalt diskmedel.Obs! Diskmedel är färskvara.Felaktig dosering av disk-medel.För svagt diskprogram.Felaktig lastning av maski-nen.Glas och koppar har vält under diskningen.	Lyft av armarna och gör rent.Undvik storförpackningar.Dosera efter vattnets hård-hetsgrad.Välj tillvalet Normal tempe-ratur eller byt till ett krafti-gare program.Täck inte porslin med stora skålar eller dylikt. Undvik att placera mycket höga glas i hörnen av korgarna.Ställ porslinet stadigt.
Fläckar eller slöja på porslinet.	Maskin utrustad med avhärdare läcker salt.Felaktigt inställd avhärdare.Felaktigt inställd sköljmedelsdoserare.Saltbehållaren är tom.Fosfatfritt diskmedel i kom-bination med hårt vatten.För hög temperatur och/eller för mycket diskmedel kan orsaka så kallad Ets-ning på (kristall) glas. Detta kan tyvärr inte åtgärdas bara förebyggas!	Kontrollera att saltlocket är ordentligt åtskruvat. Annars ring Service.Se kapitlet om avhärdare.Se kapitlet om sköljmedel.Fyll på salt.Byt diskmedel.Disk (kristall) glas i låg temperatur och dosera diskmedel med försiktighet. Kontakta diskmedelstill-verkaren.
Porslinet har en vit / blå kladdig film.	För hög sköljmedels-dosering.	Sänk doseringen. Se kapitlet om sköljmedel. Om vattnet är mycket mjukt kan du eventuellt späda ut skölj-medlet med hälften vatten.

Problem Tänkbara orsaker Åtgärder

Fläckar på rostfritt eller silver.	• Vissa matrester såsom senap, majonäs, citron, vinäger, salt och dressing kan orsaka fläckar på rostfritt stål om det lämnas kvar en längre tid. Allt rostfritt kan ge fläckar på silver om de kommer i kontakt under diskningen. Även aluminium kan orsaka fläckar på diskgodset.	• Skölj bort bort den här sortens matrester om du inte ska starta maskinen på en gång.
Fläckar som är kvar efter diskningen.	• Läppstift och te kan vara svårt att diska bort.	• Byt till ett diskmedel med blekmedel.
Slamrande ljud vid diskning.	• Disken är inte rätt place-rad eller spolarmarna går inte runt.	• Kontrollera att porslinet står stadigt. Snurra på spolarmarna för att se att de går runt.
Maskinen startar inte.	• Du har glömt att slå på huvudströmbrytaren.• Luckan är inte ordentligt stängd.• En "propp"/ säkring har löst ut.	• Kontrollera• Kontrollera• Kontrollera
För att återstarta maski- nen, tryck på Start/stop i 3 sekunder. Välj därefter ett nytt program och tryck på Start/stop.	• Stickkontakten sitter inte i väggen.• Vattenkranen är stängd.• Överfyllnad/läckage• Ett surrande ljud (avlopps-pumpen) hörs från maski- nen, som ej upphör när strömmen bryts med huvud-strömbrytaren.	• Kontrollera• Kontrollera1. Stäng av vatten kranen.2. Dra ur kontakten.3. Ring därefter service.
Problem	Tänkbara orsaker Åtgårder
Vatten kvar i maskinen.	Stopp i avloppsslangen.	Lossa avloppsslangen där den är ansluten till diskbänkens vattenlås.Kontrollera att inget skräphar fastnat. Är den konformiga delen av röret kapad så att diametern är minst 16mm?
	Veck på avloppsslangen.	Kontrollera att slangen inte har några veck eller skarpa böjar.
	Silarna är igensatta.	Rensa grovsil, finsil och filter.
	Föremål i avloppspumpen.	Rensa avloppspumpen.Se kapitlet om rengöring
Dålig lukt i maskinen	Smuts kring lister och hörn	Gör rent med en diskborste och låglöddrande ren-göringsmedel.
	Program med låg tempera tur är valt under en längre tid.	Kör ett program med Normaltemperatur ca 1 gång i månaden.
Diskgodset blir inte till-räckligt torrt.	För låg torkeffekt.Maskinen är inte fullastad Sköljmedlet är slut eller inställt på för låg dosering.	Aktivera tillvalet Normal torkning (ej alla modeller)Lasta maskinen full.Fyll på eller öka doseringen av sköljmedel.Öppna dörren på glänt efter avslutat program.

Prestandainformation

Dosering vid test

Grytdisk/Normaldisk

Huvuddisk 25 gram Standard diskmedel.

Sköljmedelsdosering 3.

Energimärkning

Europa: EN 50242

Diskprogram:

Normaldisk 55°C

Programtid: 160 minuter.

Anslutning: Kallvatten

Testmetod ljudmätning: IEC-704-3

Exempel på lastning av diskmaskinen

51 kg med avhärdare*

0,3–10 kp/cm² (Bar)

3-100 N/cm²

Anslutning: Se typskylt

Anslutningseffekt: Se typskylt

*Vikten kan variera p g a olika specifikationer.

Installation

Installationsalternativ

Diskmaskinen kan placeras som inbyggd, helt fristående eller halvt fristående.

WARNING!

Anslutning till el, vatten och avlopp ska utföras av en person med erforderlig kompetens.

A. Inbyggd

Diskmaskinen kan byggas in under en bänkskiva med höjden 820 - 870 mm. Breddmåttet måste vara minst 600 mm. För mer mått se bild.

B. Fristående

En fristående maskin måste förses med tippskydd. Det består av två fästjärn, som skruvas fast enligt bilden. Därefter skjuter man in maskinen så att fästjärnen griper om de bakre fötterna. Maskinen kan nu inte tippa, om den öppna luckan belastas. Om maskinen placeras helt fristående, bör både sidoplåtar och bänkskiva monteras. Ett alternativ till denna typ av tippskydd är en motvikt som monteras direkt på baksidan av maskinen. Tillbehören kan köpas hos auktoriserade serviceföretag.

C. Halvt fristående

Om man placerar maskinen så att någon-dera sidan blir synlig, kan man montera en sidoplåt.

Tillbehören kan köpas hos auktoriserade serviceföretag.

D. Maskiner med trälucka

Det finns starkare luckfjädrar att köpa till maskiner med påmonterad trälucka. Fjädrarna finns för olika vikter och storlekar på träluckan. Du köper luckfjädrarna där du köpt din diskmaskin.

Inbyggd installation

Fristående installation

WARNING!

En helt fristående maskin måste förses med tippskydd.

Tips!

En maskin med sidoplåtar och bänkskiva (fristående) kan naturligtvis också installeras som inbyggd.

Anslutning till vatten

På tilloppsledningen ska finnas en avstängningskran. Kranen ska vara place-rad ovanpå diskbänken eller i framkanten av diskbänksskåpet.

Inloppsröret har en koppling med 1/2" eller 3/4" invändig gänga beroende på land.

När installationen är klar, ska man öppna avstängningskranen och låta trycket stå på en stund och kontrollera att alla anslutningar är täta.

Anslutning till el

Maskin utrustad med sladd och stickkontakt skall anslutas till jordat uttag. Repara-tion och underhåll som berör säkerhet eller prestanda, skall utföras av behörig fack-man.

Tekniska data

Se typskylten på luckans högra sida.

WARNING!

Sladden måste vara urdragen eller eluttaget spänningslöst under arbetet!

Anslutning till avlopp

OBS!

Slangen måste fästas i höjd med diskbänkens undersida

Anslutning till avlopp

När avloppsslangen leds till en anslutningsnippel vid diskbänkens vattenlås, se bild 1, observera då att slangen måste fästas i höjd med diskbänkens undersida - annars kan diskvatten från diskhon rinna ner i diskmaskinen.

Avloppsslangen träs på ett konformat anslutningsrör vid diskbänkens vattenlås. Det konformade röret måste kapas till en invändig diameter av minst 16 mm. För fler alternativa anslutningar se bild 2 och 3.

Avloppsslangen får förlängas med högst 3 m (den totala längden på avloppsslangen får ej överstiga 4,5 m). Eventuella skarv-kopplingar och skarvrör måste ha en inre diameter av minst 16 mm. Helst ska man dock ersätta avloppsslangen med en ny utan skarv.

Ingen del av avloppsslangen får ligga högre än 950 mm över maskinens botten. Slangen får inte ledas direkt till golvbrunn eller liknande. I så fall kan slangen fungera som en sughävert som tömmer maskinen.

Slangen måste alltid mynna ut minst 350 mm över maskinens botten.

Bild 1

Bild 2

Avvikelser kan förekomma beroende på modell och marknad.

Att skjuta maskinen på plats

A. Installation av fristående maskin (med topp- och sidopaketet levereras extra fötter, totalt har maskinen 6 fötter)

1. Justera maskinens höjd med de fyra stålföttterna.
2. Lås fötterna med muttrarna.
   OBS! Maskinen får inte luta mer 5mm.

Stålfötter

1. Efter att stålfötterna är justerade, skruva ner de två gummifötterna tätt mot golvet. Gummifötterna fungerar nu som tippskydd.

B. Installation av inbyggd maskin (med 3 eller 4 fötter)

1. Börja med att mäta höjden från golvet till underkanten av arbetsbänken.

2. Montera glidfötterna på maskinen.

3. Mät höjden från golvet till maskinens överkant.

4. Justera samtliga fötter genom att skruva dem medurs för att höja eller moturs för att sänka.

5. Kontrollera att maskinens höjd motsvarar höjden från golvet till arbetsbänkens undersida. Dra åt låsmuttrarna (låsmuttern) på de bakre fötterna.

6. Skjut maskinen på plats.
7. Finjustera de främre fötterna (maskinen får luta högst 5 mm) och dra åt lås-muttrarna.

C. Installation av inbyggd maskin (med framifrån justerbar bakre fot)

1. Börja med att mäta höjden från golvet till underkanten av arbetsbänken.

2. Montera glidfötterna på maskinen.

3. Mät höjden från golvet till maskinens överkant.

4. Luta maskinen en aning framåt och grovjustera den bakre foten genom att skruva ställskruven på framsidan medurs för att höja eller moturs för att sänka (Se bild nedan). Använd en bred skruvmejsel alternativt en mejsel med sexkantsgrepp.
5. Justera de främre fötterna genom att vrida dem medurs för att höja eller moturs för att sänka.
6. Kontrollera att maskinens höjd motsvarar höjden från golvet till arbetsbänkens undersida.
7. Skjut maskinen på plats.
8. Finjustera fötterna (maskinen får luta högst 5 mm) och dra åt låsmuttrarna på de främre fötterna.

Skjut maskinen på plats

• Dra i avloppslangen och anslutningsröret när maskinen skjuts på plats.
• Kontrollera att slangen inte har några veck eller skarpa böjar, eller att det finns något som kan skada slangarna.

Inställning av sockeln

(Modeller som har djup justerbar sockel)

Maskinen har en hög sparkplåt som du kan använda om maskinen skall vara 850 - 870 mm hög, sockeldjupet går att variera mellan 45 - 105 mm. Du kan även beställa en lägre sparkplåt hos din lokala UPO service, om maskinen skall vara mellan 820 - 845 mm och ett sockeldjup mellan 50 - 105 mm.

Fäst bifogad isoleringsmatta på sparkplåten (vissa modeller).

Ställ in rätt sockeldjup så här

1. För de grå hakarna mot varandra och dra ut hållarna så långt som önskas. Tryck in hakarna så att de låser fast hållarna.
2. Häng sparkplåten på hållarna genom att föra in den i skårorna.

Om maskinen skruvas i sidorna, täcker man skruvhålen med de bifogade plastpluggarna. Kontrollera efter fastsättning att de främre fötterna ligger an mot golvet.

Teknisk rådgivning: 010 80 144 (Isa)

Telefax: 09-5033 0729

Service och garanti

Innan du beställer service läs om "Felsökning" på sidorna 24-26.

Service kan beställas från auktoriserade UPO verkstäder.

Tillverkaren beviljar 2 års garanti för maskinen fr o m inköpsdatum för eventuella råmaterial och tillverkningsfel. Mer detaljerade upplysningar om garanti och service framgår av det separata garanti- och servicehäftet som levereras med maskinen. Spara ditt inköpskvitto.

Se på dataskylten och anteckna följande:

Typ- och tillverkningsnummer

Datum då du använde maskinen första gången ....

Telefonnummer till närmaste märkesservice

Egna noteringar

Egna noteringar

Sökord

A

Avlopp 27, 28

B

Barnsäkerhet 5,7

D

Art Nr: 80 814 37. Rev. 02. Rätten till ändringar förbehålls.

Tryckt på miljövänligt papper som uppfyller Miljöförbundets och Naturskyddsföreningens krav.
