BRUKSANVISNING PL 60 S UPO

BÄSTA UPO-KUND! Välkommen till familjen av UPO-kunder. Vi hoppas att du får många års nytta av din nya diskmaskin. Diskmaskinen har många finesser, för att få största möjliga nytta av dess funktioner rekommenderar vi att du läser bruksanvisningen innan du använder diskmaskinen.

Läs igenom bruksanvisningen och följ de råd och anvisningar som ges. I många fall kan man själv lätt reda ut eventuella oklarheter och på så sätt undvika onödiga servicebesök. I avsnittet "Felsökning" finns förslag på vad man bör kontrollera innan service kontaktas.

Kostnader kan debiteras även under tid som omfattas av kostnadsfri service:

• Vid omotiverad service
- Om anvisningarna i bruksanvisningen inte följts.

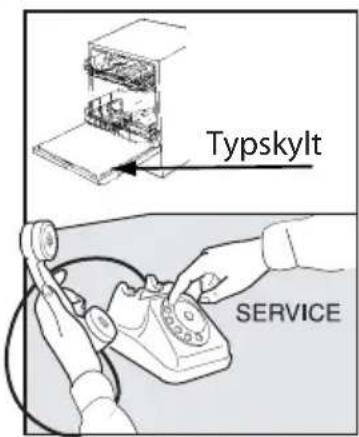

TYPSKYLTEN

Uppge produktens typ- och tillverkningsnummer, enligt typskylten på höger sida av luckan till diskmaskinen. Se illustration.

Typskylten innehåller också uppgifter om spänning, märkeffekt och erfordlig säkring

FÖRSÄLJNINGSVILLKOR

Se service-/garantihäftet för landsspecifika försäljnings- och servicevilkor. Här hittar du också nummer till närmaste märkesverkstad.

SERVICE OCH RESERVDELAR

Vid behov av service och reservdelar ring:

Se det separata service-/garantihäftet eller beställ service från vår hemsida: www.upo.nu

Har ni frågor om produkten kontakta:

Asko teknisk support, tel. [phone]

Asko Hushåll AB, tel. [phone]

Fax. [phone]

SE PÅ TYPSKYLLEN OCH ANTECKNA FÖLJANDE:

Typ- och tillverkningsnummer

Datum då du använde maskinen första gången ....

Telefonnummer till närmaste märkesservice

LÄS FÖRST!

Säkerhet 4

Barnsäkerhet 5

Diskmaskinens delar 6

Tekniska uppgifter 6

Diskkorgarna 7

Panelen, symboler 8

Doseraren 8

BÖRJA DISKA!

Innan du börjar diska 9

Grundkurs 9-11

Standardprogram 12

Programtillval 13

Ekodisk 14

Findisk - Ömtåligt diskgods 15

SKÖTSEL

Rengöring 16-17

Spolglansmedel 18

Salt 19

INSTÄLLNINGAR

Inställningar 20-22

FEL

Felindikationer 23

Felsökning - Diskresultat 24-25

Felsökning - Maskin 26

ÖVRIGT

Prestandainformation 27

Snabbguide 28

INSTALLATION

Dåligt diskresultat 18-22, 24-25

Energiförbrukning 12

Energispar 13-14

Findisk 15

Garanti 2

Hårdhetsgrad, se Vattenhärdhet

Inställningar 20-22

Kristall, se Findisk

Kalkavlagringar 16

Miljö 4,9,14

Plast, se Findisk

Salt 19

SCS (Super Cleaning System ^TM ) 9

Service 2

Silver, se Findisk

Skrotning 4

Snabbguide 28

Spolglansmedel 18

Säkerhet 4-5

Tillval 13

Vinterförvaring 4

Vattenhärdhet 9, 18-19, 25

Vatteninställning, se Inställningar

Vätmedel, se Spolglansmedel

Vattenförbrukning 12

ALLMÄNT:

• Läs och spara bruksanvisningen!
• Installation av vatten, avlopp och el skall gö-ras av behörig fackman.
• Använd inte diskmaskinen till något utöver det som anges i denna bruksanvisning.
• Belasta inte diskmaskinsluckan eller diskkorgarna med något utöver diskgods.
• Använd endast maskindiskmedel!
• Placera knivar och andra vassa föremål så att de inte skadar personer eller diskmaskinen.
• Rör inte värmeelementet i maskinens botten – det är mycket varmt under och precis efter en disk.

Placera aldrig diskgods med lösningsmedelsrester i maskinen p g a explosionsrisken. Disk som innehåller aska, vax och smörjfett får heller inte diskas i diskmaskinen.

Placera föremål av trä och plast i maskinens överkorg, så att de inte ramlar ner på elementet i botten av maskinen (brandrisk).

INSTALLATION

Se medföljande installationsanvisning.

TRANSPORTER/VINTERFÖRVARING

Transportera maskinen upprätt eller liggande på rygg. Om maskinen skall transporteras vintertid, eller förvaras i ouppvärmda lokaler vintertid, måste avloppspump och inloppsventil tömmas på vatten – för instruktioner, ring din återförsäljare

RYCKLÅS (ENDAST FULLINTERGRERAD MASKIN)

Om luckan öppnas under gång stängs maskinen av. Men eftersom maskinen är försedd med rycklås kan vatten stänka ut om luckan rycks upp hastigt. Börja därför med att öppna luckan försiktigt.

ÖVERFYLLNADSSKYDD

Överfyllnadsskyddet startar utpumpning och stänger av vattenintag om maskinens vattennivå stiger över den normala. Om skyddet utlöses, stäng av vattentillförseln och ring efter service.

RENGÖRING

När du gör rent kanten runt luckan skall du endast använda en lätt fuktad trasa. Spruta inte med duschflaska! Vatten kan tränga in i låset och komma i kontakt med de elektriska komponenterna.

FÖRPACKNINGSMATERIAL

Källsortera enligt din kommuns rekommendationer.

SKROTNING

När maskinen tjänat ut och skall skrotas ska den genast göras obrukbar. Dra ur kontakten och klipp av sladden så kort som möjligt.

Ta kontakt med renhållningsverket eller din kommun för information om hur man skrotar maskinen på rätt sätt!

Maskinen är tillverkad och märkt för återvinning.

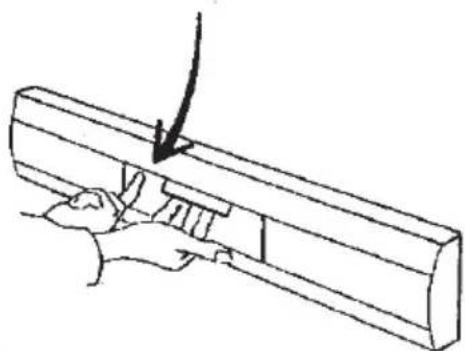

BARNSÄKER STOPP OCH START

För att stoppa ett diskprogram tryck på någon av programknapparna i tre sekunder. Denna fördröjning är inbyggd.

Du kan också förhindra att ett barn av misstag startar maskinen genom att programmera in en liknande fördröjning för att starta, se Inställningar.

Aktivera barnsäkerhetsläset, om sådant finns, genom att lyfta och vrida skruvspåret till horisontellt läge med en skruvmejsel. Skruvspåret hittar du till vänster om handtaget. Återställ genom att vrida tillbaka skruvspåret till vertikalt läge.

Använd knivlådan, alternativt knivställ, för alla långa/vassa föremål. Om sådana inte finns, vänd knivspetsen nedåt i bestickkorgen.

Stäng alltid luckan och sätt genast igång programmet när du fyllt på diskmedel.

Håll barn borta från diskmaskinen när den är öppen. Det kan finnas diskmedelsrester kvar!

Låt inte barn använda eller leka med diskmaskinen. Var särskilt aktsam när luckan är öppen.

AKTA BARNEN! - MASKINDISKMEDEL ÄR FRÄTANDE!

Förvara disk- och spolglansmedel oåtkomligt för barn! Om någon svalt maskindiskmedel, ge genast dryck, ett till två glas mjölk eller vatten. Försök inte framkalla kräkning. Kontakta läka-re! Om någon fått maskindiskmedel i ögonen, skölj (minst 15 min) i rikligt med vatten.

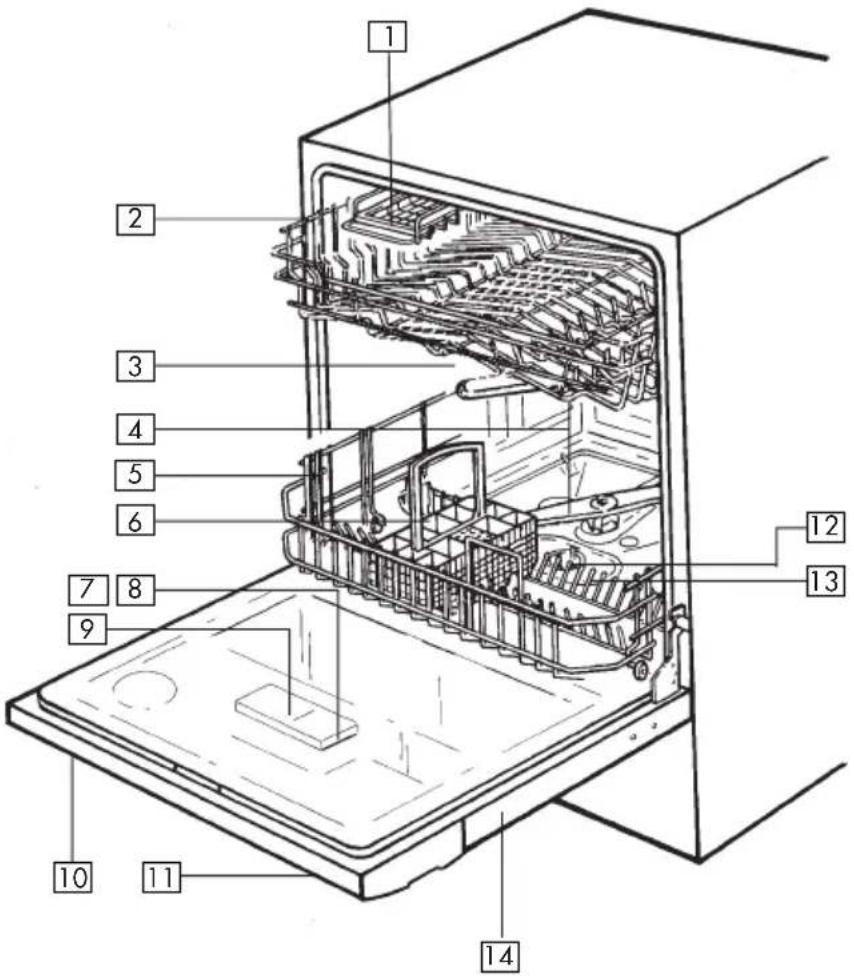

DISKMASKINENS DELAR\*

1. KNIVLÅDA
2. ÖVERKORG
3. LAMPA
4. SPOLARMAR
5. UNDERKORG
6. BESTICKKORG
7. SPOLGLANSPÄFYLLNING
8. SPOLGLANSDOSERING
9. DISKMEDELSFACK
10. HUVUDSTRÖMBRYTARE
11. PROGRAMPANEL
12. GROVSIL
13. FINSIL
14. TYPSKYLT

*Avvikelser kan förekomma beroende på modell och marknad!

*Avvikelser kan förekomma.

Bestickkorg

Läs igenom bruksanvisningen innan du börjar använda maskinen, särskilt avsnitten Säkerhet, Barnsäkerhet och Grundkurs.

VAR FÖRSIKTIG MED VISSA MATERIAL

Läs avsnittet Findisk innan du diskar porslin med oglaserad dekor eller andra husgeråd av plast, trä eller kristall som du är rädd om.

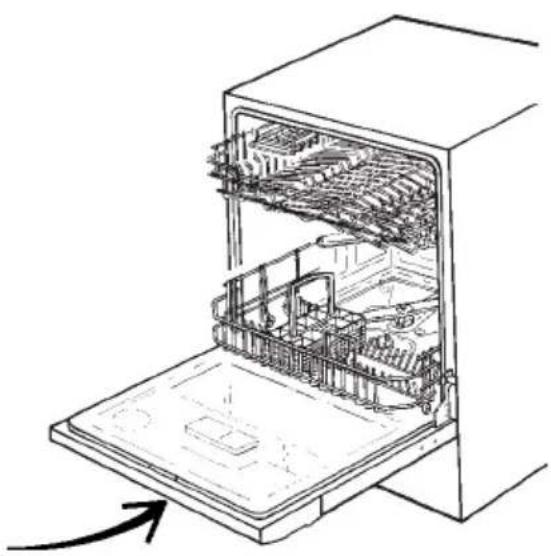

KONTROLLERA INSTÄLLNING AV LUCKAN

Kontrollera att diskmaskinens lucka är korrekt inställd: öppna luckan en bit och släpp den.

GRUNDKURS

Här följer en steg-för-steg-instruktion som hjälper dig till bästa möjliga diskresultat.

1 FYLL KORGARNA RÄTT!

Din diskmaskin har Super Cleaning System™. Efter fördisken startas huvuddisken med rent vatten och ren maskin och därför behöver du inte skölja disken innan du diskar.

Ta bara bort större matrester och skräp. Bekvämt och miljövänligt!

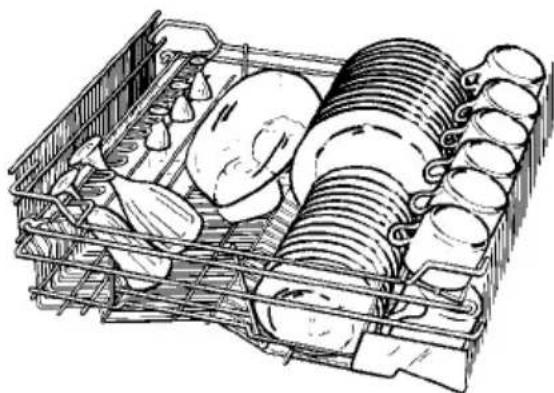

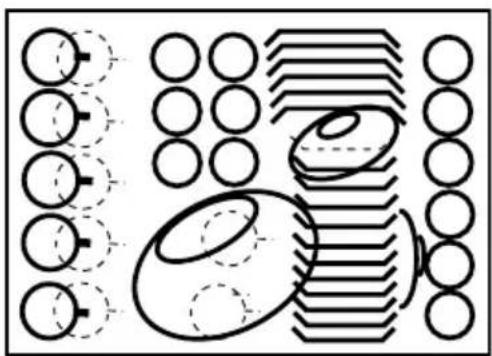

Placera glas, koppar, skålar och assietter och fat i överkorgen, vinglas placeras i hyllan med den vägade kanten, samt knivar i knivstället om sådana finns.

OBS!

Vänd alla smutsiga ytor inåt eller nedåt!

Stannar den exakt där du släppteden? Om inte, bör du kontrollera installationsanvisningen eller konsultera installatören.

KONTROLLERA VATTNETS HÅRDHETSGRAD

Ring Vattenverket i din kommun för att få reda på vilken hårdhetsgrad vattnet har. Det har betydelse när du doserar disk- och spolglansmedel. I allmänhet är vattnet i Finland mjukt (under 6 °dH):

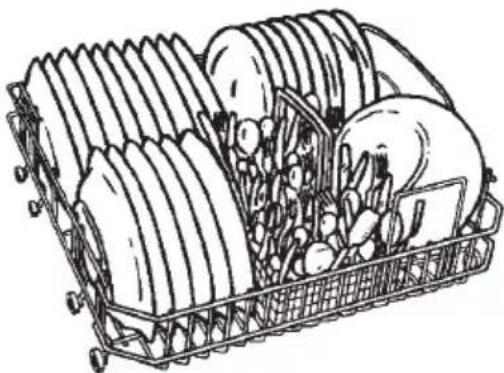

Placera tallrikar, assietter, uppläggningsfat, kastruller och bestick (i bestickkorgen) i underkorgen. Den löstagbara tallriksinsatsen som finns i vissa modeller kan lätt tas bort och ge plats åt

stora tallrikar, kastruller och grytor, eller place- ras om i tre alternativa lägen.

Ställ besticken med skaften nedåt och så spridda som möjligt. Se till att skedar inte ligger i varandra.

Placera inte bestick av olika material - t ex silver och rostfritt - i samma fack (risk för fläckar).

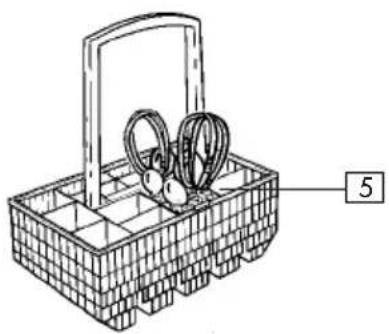

Bestickkorgen har en fällbar lucka i mitten för småprylar, eller smala skaft, som t ex elvispar.

Placera långa bestick och förskärare i den speciella knivlådan om sådan finns, annars i överkorgen.

Kontrollera att spolarmarna kan röra sig fritt.

Se Findisk, om du vill diska föremål som kan var ömtåliga.

② DOSERA DISKMEDEL

Diskmedel skall doseras efter vattnets hårdhetsgrad.

Följ doseringsanvisningarna på diskmedelsförpackningen. Har du maskin med avhärdare dosera som om du har mjukt vatten.

Häll diskmedlet i diskmedelsfacket. Det finns ett fack för fördisk och ett för huvuddisk, se Doseraren. Ring diskmedelstillverkaren om du har frågor rörande diskmedel.

WARNING!

Akta barnen! - Maskindiskmedel är frätande.

OBS!

Använd endast maskindiskmedel

Handdiskmedel kan inte användas eftersom skumbildningen hindrar maskinens arbete.

3 STÄNG LUCKAN

4 VÄLJ EVENTUELLA TILLVAL OCH PROGRAM

Det enklaste är att välja ett standardprogram. Då trycker du bara på en av symbolerna för diskprogram och maskinen väljer temperatur osv åt dig. Nu startar maskinen. Den sköter hela diskningen automatiskt. Stäng luckan ordentligt, annars startar inte maskinen.

1. SUPERDISK

Superdiskprogrammet ska användas för att diska hårt smutsad disk som t ex kastruller, grytor och gratängformar. Om maskinen inte fylls av sådan disk, kan du fylla på med tallrikar osv.

2. NORMALDISK

Används för att diska normalt smutsad disk med tallrikar, uppläggningsfat, koppar och glas mm.

Ömtålig disk

Välj bort torkvärmen om du vill vara extra försiktig. Se också Findisk.

3. AVSPOLNING

För att skölja diskgodset, om du samlar disk under en längre tid.

Ångrar du dig?

Om du vill byta program sedan du startat maskinen, tryck då på någon av programmknapparna i tre sekunder. Välj sedan ett nytt program.

Vill du stoppa i mer disk?

Öppna luckan; maskinen stannar automatiskt, ställ in disken, stäng luckan och maskinen fortsätter där den slutade.

Om maskinen stängs av med huvudströmbrytaren

(eller vid strömavbrott) innan diskprogrammet är avslutat, fortsätter det avbrutna programmet, när maskinen får ström igen.

OBS!

Stängs strömmen av, eller om luckan är öppen mer än 2 minuter under torkningen nollställs programmet.

5 EFTER DISKEN

När maskinen är färdig, drar den endast viloström. Vill man bryta strömmen helt, stänger man av med huvudströmbrytaren. Stäng av vattenkranen om maskinen inte skall användas under en längre tid, t ex under semestern.

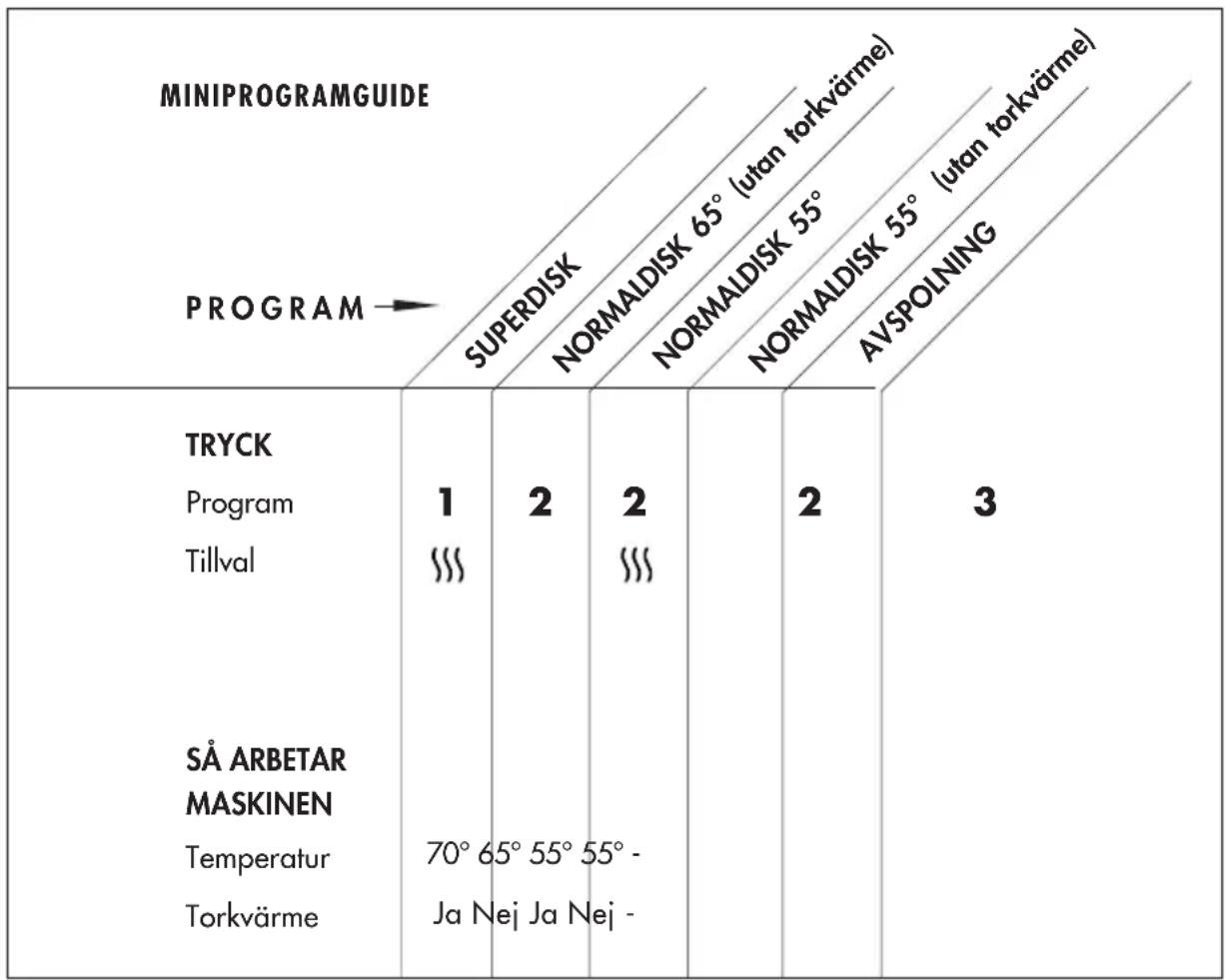

PROGRAM	SUPERDISK		NORMALDISK 65°		NORMALDISK 55°		NORMALDISK 55° (utan torkvärme)
							AVSPOLNING.
TRYCKProgramTillval(Lampan lyser när vald symbol är aktiv)	1	2	2	2	3
	(%)		(%)
SÅ ARBETAR MASKINEN
Temperatur	70°	65°	55°	55°
Fördisk medSCS* (antal)	2	2	2	2
Huvuddisk (antal)	1	1	1	1
Sköljning (antal)	4	2	2	2
Torkvärme	Ja Nej	Ja Nej
FÖRBRUKNINGSVÄRDEN
Disktid (ca min)**	95	70	70	4
Energi (ca kWh)	1,0	0,6	0,5	0,3	0,01
Disktid (ca min)**	125	95	100	100	4
Energi (ca kWh)	2,0	1,5	1,3	1,1	0,01
Vattenförbrukning (liter)	25,0	17,5	17,5	17,5	3,5

* SCS = Super Cleaning System™.
** Disktiden kan variera något beroende på temperaturen på vattnet, spänningsvariationer, mm.

1 Anslutning till varmvatten ca 60°C.

2 Anslutning till kallvatten ca 15°C.

TORKVÄRME

Indikatorlampan vid torkvärmeknappen lyser om du valt torkvärme. Önskar du ett program utan torkvärme – tryck igen så släcks lampan.

°C TEMPERATURVAL

Med temperaturval väljer du själv temperatur på diskningen. Du kan variera temperaturerna enligt nedan:

GRYT: 70/55°C

NORMALDISK: 65/ 55°C

Lampan lyser om du har valt den höga temperaturen. Valet kvarstår till ändring görs.

DISPLAYEN

När du valt program eller temperatur, visas den valda temperaturen under tre sekunder i displayfönstret. Därefter visas kvarvarande tid.

Displayen visar hur lång tid som återstår av programmet

När ett program startar, visas hur lång tid det tog förra gången detta program kördes. Det kan skilja något gång från gång beroende på inkommande vattens temperatur, diskmängden, omgivningens temperatur mm.

Under tiden som programmet körs, räknas tiden ner, och den tid som kvarstår av programmet visas i fönstret. Om kvarvarande tid överstiger 60 minuter, visas antalet timmar, följt av "h", omväxlande med antalet minuter. Exempel: 1h-25-1h-25, vilket alltså innebär att 1 timma och 25 minuter kvarstår av programmet.

DISKA BARA FULL MASKIN

Vänta med diskningen tills maskinen är full, så sparar du energi.

DISKA MED LÄGRE TEMPERATUR

Är disken bara lätt smutsad kan du sänka temperaturen: i Gryt-/Normaldisk till 55°C.

ANSLUT TILL KALLVATTEN

Om maskinen är ansluten till kallvatten, blir gångtiderna längre, eftersom uppvärmningen av vattnet tar längre tid. Den ökade disktiden gör dock att man kan köra ett program med lägre disktemperatur och ändå få samma resultat.

Är du ansluten till ett fjärrvärmeverk är det dock billigare för dig att ansluta maskinen till varmvatten.

VÄLJ PROGRAM UTAN TORKVÄRME

Om du väljer ett Gryt-/Normal utan torkvärme, kan du förbättra torkresultatet genom att ställa luckan lite på glänt efter avslutat program.

Tack vare maskinens Super Cleaning System™ behöver du inte skölja disken under rinnande vatten innan du stoppar in den i maskinen. Maskinen startar alltid huvuddisken med rent vatten och ren maskin!

VÄLJ MILJÖANPASSAT DISKMEDEL

Läs miljödeklarationer på förpackningen!

En del husgeråd tål inte att maskindiskas. Orsakerna kan vara flera. Vissa material tål inte stark värme, andra kan skadas av maskindiskmedlet.

ÖMTÅLIG DEKOR

Porslin med dekor som ligger ovanpå glasyren (godset känns då strävt) bör inte maskindiskas.

KRISTALL/GLAS

Placera föremålen så att de inte stöter samman under diskningen. Använd lägsta möjliga disk-temperatur och kortast möjliga program. Ingen torkvärme! Antika och mycket ömtåliga före-mål bör inte diskas i maskin.

Glas som maskindiskas i höga temperaturer kan med tiden få en grå slöja som inte går att få bort. Diska finglasen med låg dosering av diskmedel.

SILVER

Föremål av silver och rostfritt bör inte komma i beröring med varann, eftersom silvret då kan missfärgas.

BESTICK MED KLISTRADE HANDTAG

Vissa typer av lim tål inte maskindisk. Handtagen kan i sådana fall lossna.

TRÄ

Träföremål bör endast maskindiskas om de är märkta Maskindisk.

ALUMINIUM

Aluminium kan mattas av maskindisk. Aluminiumkastruller av god kvalitet kan dock maskindiskas, även om man får räkna med en minskad högglans.

PLAST

Vissa plastsorter tål inte den höga temperaturen vid maskindiskning.

För att skydda plastföremål

Välj program med låg temperatur, 55°C utan torkvärme. Placera plastföremålen i överkorgen så kommer de inte för nära elementet.

Maskinens innerbehållare är tillverkad av rostfritt stål och hålls ren genom den normala användningen. Om du har kalkhaltigt (härt) vatten kan det dock bildas kalkavlagringar i maskinen. Kör i så fall ett normaldiskprogram med två matskedar citronsyra i diskmedelsfacket.

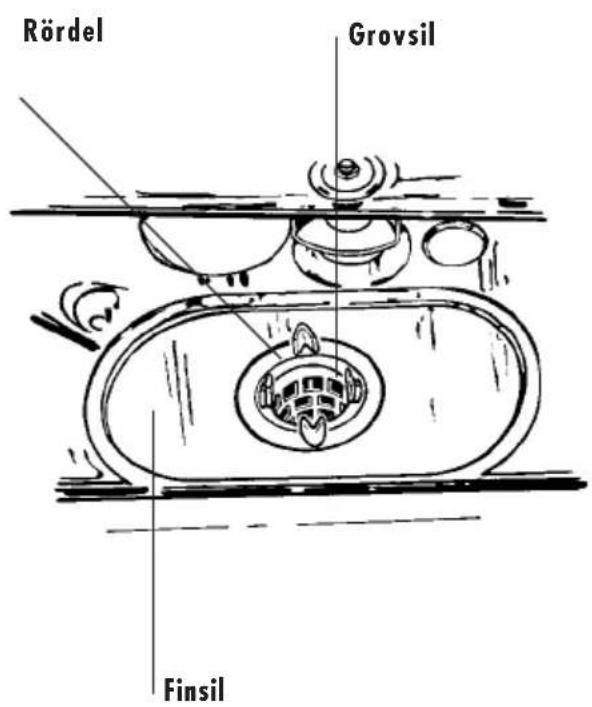

Grovsilen

I grovsilen samlas större matrester, som inte utan vidare kan passera avloppspumpen. Lyft ur och töm grovsilen vid behov. Glöm inte att sätta tillbaka den!

Finsilen

Det som samlas på finsilen spolas automatiskt av vid varje diskomgång. Rengör finsilen någon gång om året. Finsilen lossas genom att du först skruvar ur silens rördel, och lyfter den och grovsilen rakt upp. Gör rent med en diskborste. Se till att kanterna tätar ordentligt när du sätter tillbaka finsilen.

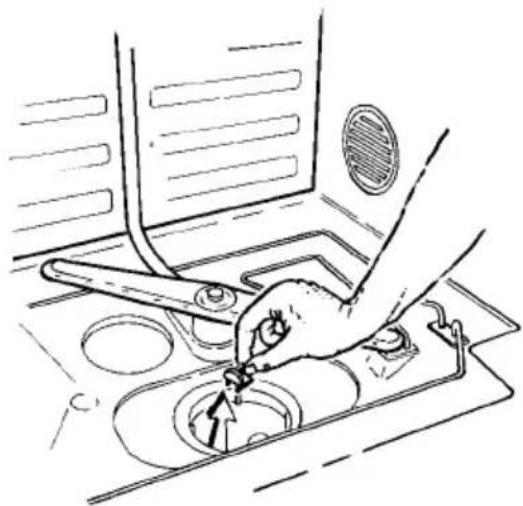

Avloppspumpen

Pumpen kan nås inifrån maskinen. Först tar man bort grovsil, finsil och silens rördel. Därefter tar man bort den lilla svarta/gula passbiten till vänster i bottenbrunnen.

Då kommer man åt att snurra pumpvingen och ta bort eventuella stopp. Montera tillbaka passbit, filter och silar.

WARNING!

Glöm ej montera tillbaka passbiten.

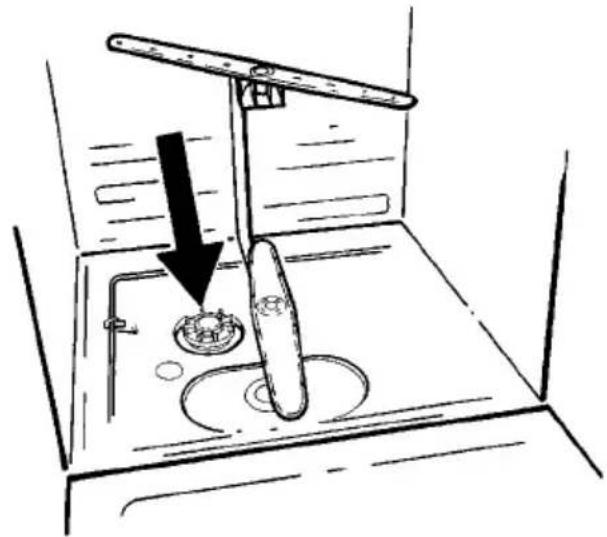

Hålen och lagringarna kan ibland bli igensatta. Skruva bort muttern och lyft av brickan ovanpå spolarmen så att denna kan lyftas av. Peta bort skräpet med en näl e dyl. Spolarmarna har hål på undersidan.

Luckan

När du gör rent kanten runt luckan använd endast en lätt fuktad trasa, ev. med något rengöringsmedel. Spruta inte med duschflaska eller liknande runt lucklåset. Detta för att undvika att vatten tränger in i lucklåset och kommer i kontakt med de elektriska komponenterna.

WARNING

Spruta ej med duschflaska eller liknande runt luckläset.

\*OBS!

Efter påfyllning kan det dröja en viss tid innan signallampan slocknar.

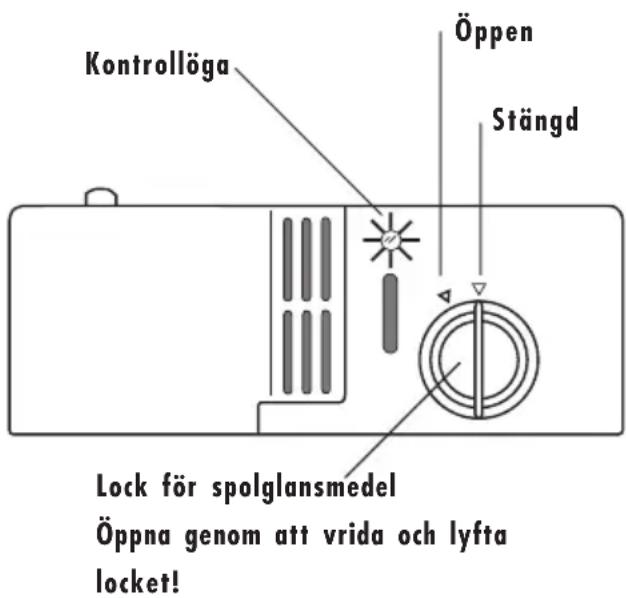

FYLL PÅ SPOLGLANS

Torkningen går snabbare om man använder spolglansmedel. När spolglansmedlet är slut lyser signallampan för spolglans på panelen.* Vissa maskiner saknar signallampa. Dessutom finns det ett kontrollöga mitt i doseraren. Se bilden. Om ögat är helt svart, finns tillräckligt med spolglansmedel. Om den svarta pricken är mindre, behöver du fylla på spolglansmedel. Vrid och lyft upp locket till spolglansbehållaren till höger på doseraren. Här fyller du på och ställer in mängden spolglansmedel som skall doseras i varje disk. Fyll på tills ögat är helt svart och ändra dosering enligt nedan om så önskas. Glöm inte att stänga locket.

VÄLJ DOSERING

Doseraren är normalt inställd på 1. Men beroende på vattnets hårdhetsgrad kan du behöva ändra doseringen.

Öppna spolglanslocket. Där finns doserarens inställningsvred. Ställ in på 1–6: ju hårdare vatten desto högre dosering.

Vid vatten med en hårdhetsgrad över 10-12°dH bör du använda spolglansmedel med citron-syra (s k surt spolglansmedel) om maskinen inte har avhärdningsfilter. Har maskinen avhärdingsfilter, dosera för mjukt vatten.

Alltför riklig dosering av spolglansmedel kan ge skumbildning. Om man har mycket mjukt vatten kan man späda spolglansmedlet med hälften vatten.

För hög dosering av spolglansmedel kan ge ränder på disken, medan för låg kan ge vattenfläckar.

När saltet är slut lyser signallampan för salt på panelen. Vissa maskiner saknar signallampa. En grön indikering sitter då i locket till saltbehållaren, se pil.

Lock till saltbehållaren

Efter påfyllningen kan det dröja en tid innan signallampan slocknar.

FYLL PÅ SALT

Innan du använder en maskin med avhärdningsfilter måste du fylla på salt i saltbehållaren. Använd grovt salt eller specialsalt för diskmaskiner.

Det är lämpligt att fylla på salt just när man ska diska, eftersom maskinen behöver sköljas ur direkt efter påfyllningen.

Gör så här första gången: skruva först bort locket enligt bilden. Sätt tratten, som följer med diskmaskinen, i behållarens påfyllningshål. Häll först i ca 1 liter vatten. Fyll sedan på så mycket salt max 1,5 kg, att behållaren blir full. Torka bort överflödigt salt, så att locket kan skruvas fast ordentligt. Kör ett program så att ev. salt i maskinen sköljs bort.

När saltet tar slut lyser signallampan för salt på panelen.* Skruva av locket och fyll behållaren med salt. Vatten behövs bara första gången! Torka rent och skruva åt. Kör ett komplett program så att ev salt sköljs bort.

Om indikeringen inte fungerar, kan det bero på att flottören, som sitter under locket, har fastnat i saltrester. För flottörarmen uppåt och nedåt så att den lossnar. Flottören nås genom den gröna armen som sitter under locket. Återställ flottörarmen i nedre läget. Modeller som saknar signallampan visar grönt i lockets indikering när det finns tillräckligt med salt.

OMPROGRAMMERINGAR

En del av maskinens funktioner kan du programmera om. Du kommer in i maskinens ändringsprogram genom att använda maskinens vanliga knappar enligt anvisningarna nedan. Valet ligger kvar tills nästa gång du ställer om funktionen.

Även om maskinen stängts av med huvudströmbrytaren eller av annan anledning varit strömlös, kvarstår alla val, som var registrerade före strömavbrottet.

Valet visas under 2 sekunder med indikeringslamporna. Därefter återgår maskinen till huvudprogrammet.

○ Ofylld lampsymbol innebär släckt lampa.

● Fylld lampsymbol innebär lysande lampa.

Fylld lampsymbol med streck över och under innebär blinkande lampa.

BARNSÄKER START

Du kan förhindra att ett barn av misstag startar maskinen genom att programmera maskinen så att det krävs att man trycker 3 sekunder på någon av programknappaarna för att starta.

Display Lampor

2 1. TRYCK 5 GÄNGER PÅ NORMALDISK* (INOM 15 SEKUNDER)

3 2. TRYCK EN GÅNG PÅ AVSPOLNING OCH DU FÅR BARNSÄKER START 3 ○●○○ ELLER ÅTERSTÄLL:

1. TRYCK EN GÅNG PÅ NORMALDISK OCH DU FÅR NORMAL FUNKTION - ○ ● ★ ○ ○

*Då visas senast valda inställning.

INSTÄLLNING AV VATTENNIVÅ

Maskinen tar in lagom mycket vatten när vattnet när upp till strecket på den nedre spolrörslagringen, enligt bilden. Kontrollera vattennivån genom att öppna luckan i ett normalprogram, efter ca 2 minuter. Om det finns för litet vatten i maskinen, kan orsaken vara extremt lågt vattentryck. Då kan du ändra inloppstiden. Vissa modeller är nivåstyrda, dvs maskinen känner själv av när nivån är rätt (men du kan ändra nivån enligt nedan om du önskar).

3	1. TRYCK FEM GÅNGER PÅ AVSPOLNING* (INOM 15 SEKUNDER)
1	2. TRYCK EN GÅNG PÅ SUPERDISK FÖR NORMAL INLOPPSTID	1 ●●●●●
	ELLER
2	2. TRYCK EN GÅNG PÅ NORMALDISK FÖR 25 % ÖKAD INLOPPSTID	2 ●●●●●
3	2. TRYCK EN GÅNG PÅ AVSPOLNING FÖR 50 % ÖKAD INLOPPSTID	3 ●●●●●
°C	2. TRYCK EN GÅNG PÅ TEMPERATURVAL FÖR 100 % ÖKAD INLOPPSTID	4 ●●●●●
	2. TRYCK EN GÅNG PÅ TORKVÄRME FÖR 150 % ÖKAD INLOPPSTID 5	●●●●●

*Då visas senast valda inställning.

INSTÄLLNING AV UTPUMPNINGSTID

Om du har längre avloppsslang (max 3 meter) eller om maskinen av annan anledning har svårt att hinna pumpa ut vattnet, kan du förlänga utpumpningstiden. Gör så här:

1. TRYCK 5 GÅNGER PÅ SUPERDISK* (INOM 15 SEKUNDER)

1	2. TRYCK EN GÅNG PÅ SUPERDISK FÖR UTPUMPNINGSTID PÅ 20 SEK	20
	ELLER
2	2. TRYCK EN GÅNG PÅ NORMALDISK FÖR UTPUMPNINGSTID PÅ 25 SEK (NORMAL)	25
3	2. TRYCK EN GÅNG PÅ AVSPOLNING FÖR UTPUMPNINGSTID PÅ 35 SEK	35
°C	2. TRYCK EN GÅNG PÅ TEMPERATURVAL FÖR UTPUMPNINGSTID PÅ 45 SEK	45
###	2. TRYCK EN GÅNG PÅ TORKVÄRME FÖR UTPUMPNINGSTID PÅ 85 SEK 85	85

* Då visas senast valda inställning.

INSTÄLLNING AV VATTENHÅRDHET

Du som har diskmaskin med avhärdare kan behöva ändra inställningen på den beroende på vattnets hårdhetsgrad. Avhärdaren är inställd på 10-14 °dH vid leverans.

1. TRYCK 5 GÄNGER PÅ TORKVÄRME* (INOM 15 SEKUNDER)

	ELLER
1	2. TRYCK 1 GÅNG PÅ SUPERDISK FÖR VATTENHÅRDHET 0-14**	2 ●●●●●
2	2. TRYCK 1 GÅNG PÅ NORMALDISK FÖR HÅRDHEDSGRAD PÅ 15-19**	3 ●●●●●
3	2. TRYCK 1 GÅNG PÅ AVSPOLNING FÖR HÅRDHEDSGRAD PÅ 20-24** 4	●●●●●
C	2. TRYCK 1 GÅNG PÅ TEMPERATURVAL FÖR HÅRDHEDSGRAD PÅ 25-34**	5 ●●●●●
§§§	2. TRYCK 1 GÅNG PÅ TORKVÄRME FÖR HÅRDHEDSGRAD PÅ 35-49**	6 ●●●●●●

* Då visas senast valda inställning.
**°dH

INDIKATORLAMPOR

INDIKATION DISPLAY TYP AV FEL ÅTGÄRD

	LUCKAN ÄR ÖPPEN OCH HINDRAR VALT PROGRAM STÄNG LUCKAN
	ATT STARTA
	ELEMENTFEL KONTAKTA SERVICE
	FÖR MYCKET VATTEN I MASKINEN. SE VATTENINSTÄLLNING/AVLOPPSPUMP
	ETT SENSORFEL HAR UPPSTÄTT. KONTAKTA SERVICE

FELSÖKNINGSPROGRAM

Om maskinen inte fungerar ordentligt, kan du få fram var felet finns. Detta underlättar för reparatören och maskinen kan snabbare repareras. Sätt igång felsökningsprogrammet genom att trycka fem gånger på knappen Temperaturval inom 15 sekunder. Då blinkar lampor omväxlande: ○ ◆ ◆ ◆

Tryck därefter på önskad symbol för att se om komponenten fungerar enligt nedanstående tabell. (Du kommer ur testprogrammet genom att trycka på någon av programknapparna i 3 sekunder).

SYMBOL SÖKT DEL OM DET INTE ÄR NÅGOT FEL SÅ HÄNDER FÖLJANDE
NÄR LUCKAN STÄNGS

1 INLOPPSVENTIL VATTENBRUS
2	DISKMEDELS/SPOLGLANSMEDELSDOSERAREVENTIL 2 (AVHÄRDARMASKINER)	ETT KNÄPP HÖRS OCH MEDEL RINNER UT + INLOPPS
3	VÄRMEELEMENT	ELEMENTET AVGER VÄRME. OBS! VIDRÖR INTE ELEMENTET
°C	CIRKULATIONSPUMP	PUMPEN GÅR IGÅNG
###	AVLOPPSPUMP,	PUMPEN GÅR IGÅNG

*Avvikelser kan förekomma beroende på modell och marknad.

FEL - MASKINEN DISKAR DÅLIGT

Tänkbara orsaker

1. Spolarmarna hindras i sin rörelse av nedstickande föremål. Kontrollera också att inte hålen i spolarmarna är igensatta.
2. Spolarmarna bromsas av t ex sandkorn på lagringarna. Snurra på spolarmen. Om den löper trägt, lyft av den och torka rent runt fästet.
3. Det kommer inte in tillräckligt med vatten i maskinen. Inloppsslangen kan ha veck eller skarpa böjar. n
4. Gammalt diskmedel. Använd inte gammalt eller stelnat diskmedel. Förvara diskmedlet torrt och kallt och i sluten förpackning. Obs! Diskmedel är en färskvara! Undvik storförpackningar.
5. Dåligt diskmedel, prova ett annat.
6. Felaktig dosering av diskmedel. Kontrollera att du doserar efter vattnets hårdhetsgrad.
7. Finsilen sitter inte fast ordentligt, om den är smutsig rengör den.
8. För svagt diskprogram. Byt till ett kraftigare program med högre temperatur.
9. Felaktigt lastat gods. Se till att smutsiga ytor är vända inåt och nedåt.

FEL - SLOJA ELLER FLÄCKAR PÅ DET DISKADE GODSET

Tänkbara orsaker

För att få reda på orsaken till slöjan kan du testa, först med destillerat vatten: droppa på, gnugga och torka. Rent? I så fall kan slöjan bero på något av följande:

• för låg vattennivå – justera, se Inställningar
• otillräcklig utpumpning – justera, se Inställningar
• glas och koppar har vält under diskningen
• felaktigt inställd spolglansdoserare- justera, se Spolglansmedel

Blev det inte rent med destillerat vatten? Testa då med citronsyra: lös 1 tsk citronsyra i 1 dl kokande vatten. Droppa på, gnugga och torka av.

Blev det rent med citronsyra? I så fall kan orsaken vara något av följande:

- fosfatfritt diskmedel i kombination med hårt vatten

Inte rent i citronsyratestet heller?

- Då är orsaken troligen för hög temperatur och/eller för mycket diskmedel. En sådan slöja, så kallad etsning, kan tyvärr inte åtgärdas – bara förebyggas! Diska glasen i låg temperatur och dosera diskmedel med försiktighet, samt undvik torkvärme. Kontakta diskmedelstillverkaren.

Tänkbara orsaker

För hög spolglanskonzentration. Ändra doseringen, se Spolglansmedel. Har du mycket mjukt vatten behöver du eventuellt späda spolglansmedlet med hälften vatten, se Spolglansmedel.

Vissa matrester såsom senap, majonäs, citron, vinäger, salt och dressing kan orsaka fläckar på rostfritt om de lämnas kvar en längre tid. Skölj bort den här sortens matrester om du inte skall köra maskinen genast. Allt rostfritt kan ge fläckar på silver om de kommer i kontakt under diskningen.

Aluminium kan ge märken på annat gods om de kommer i kontakt under diskningen.

Diskmedel utan klor (som rekommederas av miljöskäl) kan misslyckas med att bleka svåra fläckar som t ex te och läppstift.

FEL - AV ANNAT SLAG

Slagljud vid diskning – spolarm tar i diskgodset.

Slamrande ljud vid diskning – disken är inte rätt placerad.

Disken blir inte torr – du har valt program utan torkning eller för låg spolglansmedelsdosering, se Spolglansmedel.

Om maskinen inte fungerar bör du först kontrollera om det kan bero på något enkelt fel, som du själv kan rätta till. Sök felet med hjälp av beskrivningen nedan. Använd också felsökningsprogrammet, se Felindikationer.

FEL - MASKINEN STARTAR INTE

Tänkbara orsaker

1. Du har glömt att slå på huvudströmbrytaren
2. Luckan är inte ordentligt stängd.
3. En "propp" (säkring) har gått.
4. Stickproppen sitter inte i vägguttaget.
5. Vattenkranen är inte öppnad.

FEL - DET ÄR VATTEN KVAR I MASKINEN

Om maskinen tar in för mycket vatten, startar avloppspumpen automatiskt. Om vattnet trots detta inte pumpas ut, kan felet ha någon av dessa orsaker:

Tänkbara orsaker

1. Stopp i avloppsslangen. Kontrollera att ingenting fastnat där avloppsslangen är ansluten till diskbänkens vattenlås. Det kan fastna skräp mot anslutningsrörets mynning. Kontrollera dessutom att det konformade anslutningsröret är kapat så att den invändiga diametern blir så stor som möjligt, dock minst 16 mm.
2. Veck på avloppsslangen. Kontrollera att slangen inte har några veck eller hårda böjar.
3. Silarna igensatta. Rensa grovsil, finsil och filter.
4. Avloppspumpen igensatt. Rensa pumpen.
5. Kontrollera att den svarta/gula passbiten sitter rätt till vänster i bottenbrunnen vid avloppspumpen.

EXEMPEL PÅ LASTNING AV DISKMASKINEN

Huvuddisk 30 gram Standard- diskmedel.

ENERGIMÄRKNING

Europa: EN 50242

Diskprogram: 2

Normaldisk 55°C utan torkvärme

Efter programslut:

Anslutning: Kallvatten

Testmetod ljudmätning: IEC-704-1

TEKNISKA UPPGIFTER

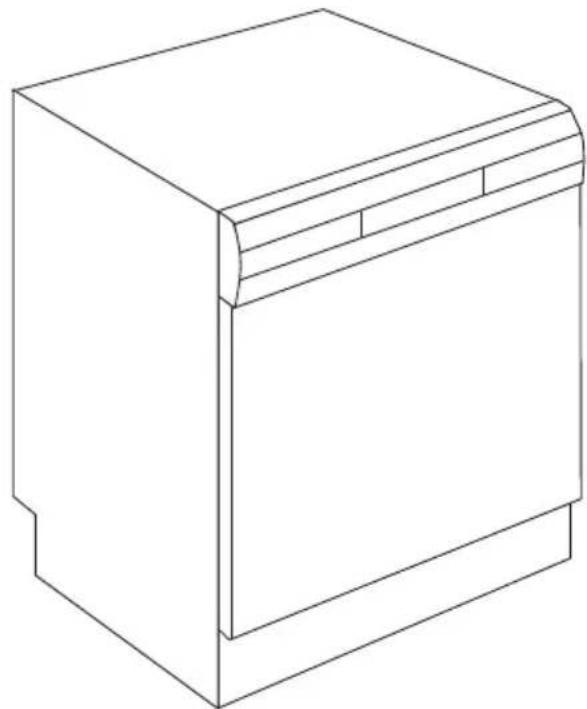

UPO PL 60, PL 60 S

Höjd: 820–890 mm

Bredd: 596 mm

Vikt: 48 kg

Anslutning: Se typskylt

Anslutningseffekt: Se typskylt

*Vikten kan variera p g a olika specifikationer.

1. FYLL KORGARNA

Ta bort större matrester och skräp. Du behöver inte skölja tack vare Super Cleaning System ^™ .

2. DOSERA DISKMEDEL

Diskmedelsfacket har ett mindre fack för fördisk och ett för huvuddisk.

3. SE TILL ATT SPOLARMARNA KAN ROTERA FRITT

4. SLÅ PÅ HUVUDSTRÖMBRYTAREN

5. STÄNG LUCKAN

6. VÄLJ EVENTUELLA TILLVALSPROGRAM

7. STARTA GENOM ATT TRYCKA PÅ ÖNSKAT DISKPROGRAM
