BRUKSANVISNING 721-341 Meec Tools

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

• Förvara bruksanvisningen i nära anslutning till motorsågen.
• Följ säkerhetsanvisningarna för att undvika olyckshändelser som kan leda till allvarliga personskador eller dödsfall.
• Följ säkerhetsanvisningarna för att undvika skador på produkten.
• Bekanta dig med sågens kontroller så att du kan använda den på ett säkert sätt.
• Följ alltid alla lokala säkerhetsbestämmelser vid användning av motorsågen.
• Misstag i hanteringen kan leda till allvarliga personskador.

• Även vid korrekt användning utgör sågen en viss risk. På grund av sågens karaktär finns följande risker att ta hänsyn till:

• Kontakt med den oskyddade sågkedjan (skärsår).
  – Oväntade plötsliga rörelser från svärdet (skärsår).
  – Hörselskador om inte hörselskydd används.
  – Inandning av skadliga partiklar eller avgaser från motorn.
  – Hudkontakt med bensin.

BULLER

VARNING! Risk för hörselskada. Använd hörselskydd! Under normala användningsförhållanden kan motorsågens användare utsättas för ljudnivåer på 80 dB(A) eller mer.

• Det går inte att undvika visst buller från motorsågen.
• Bullrigt arbete bör begränsas till vissa tidsperioder.
• Vila ofta, och arbetstiden kan behöva reduceras till ett minimum.
• Användaren ska ha hörselskydd, vilket även andra i omgivningen kan behöva använda.

VIBRATION

WARNING!

- Vibrationsvärdet under faktisk användning av sågen kan skilja sig från det angivna värdet i bruksanvisningen. Det kan bero på följande orsaker:

– Huruvida sågen används på rätt sätt.
– Om sågningen utförs korrekt och i lämpligt material.
– Om sågen används enligt instruktionerna
– Om sågkedjan är tillräckligt vass
– Om handtagen är korrekt monterade.

- Om du upplever obehag eller märker att huden missfärgats när du använt sågen, sluta använda den.

- Ta regelbundna raster. Vibrationsskador kan uppstå om man inte tar tillräckligt långa och frekventa raster.

SÄKER ANVÄNDNING

• Var alltid mycket försiktig vid hantering av bränsle. Torka alltid upp spill, och flytta motorsågen minst tre meter från tankningsstället innan motorn startas.
• Inga antändningskällor (dvs. rökning, öppna lågor eller verktyg som kan orsaka gnistbildning) får förekomma i de utrymmen där bränslet blandas, fylls på och förvaras.
• Rökning är absolut förbjuden vid hantering av bränslen och när motorsågen används.
• Inga obehöriga får befinna sig i närheten av motorsågen när den startas eller används. Åskådare och husdjur får inte beträda arbetsplatsen. Obehöriga ska befinna sig på minst 10 meters avständ då sågen startas och används.
• Börja inte såga förrän arbetsplatsen är utrymd, du har gott fotfäste och planerat var du ska ta vägen när trädet börjar falla.
• Håll alltid motorsågen stadigt med båda händerna då motorn är igång. Se till att hålla ett fast grepp runt båda handtagen.
• Håll ett ordentligt säkerhetsavständ till sågkedjan då motorn är igång. Försäkra dig om att sågkedjan inte vidrör något innan du startar motorn.
• När du ska bära motorsågen ska motorn vara avstängd, svärdet och sågkedjan tillbakadragna och ljuddämparen bortvänd från kroppen.
• Kontrollera alltid sågkedjan före varje användningstillfälle och sök efter slitna, lösa eller förändrade delar. Använd aldrig motorsågen om den är skadad, felinställd eller om den inte
• Säker användning är fullständigt och säkert ihopsatt. Försäkra dig om att sågkedjan slutar att röra sig så snart du släpper gasreglaget.
• All service av motorsågen, med undantag för vad som specifikt anges i denna bruksanvisning, ska utföras av behörig servicetekniker (felaktigt utförd service,

framför allt av svänghjulet, kan leda till allvarliga olyckor och till att motorsågen blir förstörd).

• Stäng alltid av motorn innan du sätter ned sågen på marken.
• Var mycket försiktig vid sågning av buskar och sly eftersom dessa kan fastna i sågkedjan och piska till dig eller få dig att tappa balansen.

- Om du sågar en gren som hålls spänd, var försiktig så att grenen inte träffar dig i samma ögonblick den sågats av helt.

- Håll handtagen torra, rena och fria från olja och bränsle.

- Var uppmärksam på risken för kast. Om sågkedjan längst upp på toppen av svärdet kommer i kontakt med ett föremål "kastas" hela sågen uppåt, snabbt och kraftigt. Detta är ett kast, och kan leda till att du fullständigt förlorar kontrollen över sågen.

- Vid transport av motorsågen ska skyddet för sågsvärdet alltid sitta på.

- Placera sågen omsorgsfullt inför transporten så att inget bränsle kan läcka ut och så att själva sågen inte kan komma till skada.

FÖRE ANVÄNDNING

• Använd aldrig motorsågen om du är trött, sjuk, upprörd eller påverkad av alkohol, droger eller läkemedel.
• Använd endast motorsågen i välventilerade utrymmen. Starta och kör aldrig motorn inomhus. Avgaserna innehåller livsfarlig kolmonoxid.
• Såga aldrig när det blåser kraftigt, om vädret är dåligt, om sikten är begränsad eller när det är mycket varmt eller kallt. Kontrollera alltid om trädet har döda grenar som kan ramla ned under fällningen.
• Använd halksäkra skyddsskor, tättsittande kläder, hörselskydd, skyddsglasögon och hjälm. Använd också vibrationsdämpande skyddshandskar.
• Nedanstående försiktighetsåtgärder rekommenderas för att minska risken för kroppsskador. Även om dessa försiktighetsåtgärder iakttas är det ingen garanti för att undvika skador.

– Håll kroppen varm, i synnerhet huvud, hals, fötter, vrister, händer och handleder.
- Stimulera blodcirkulationen genom att ta regelbundna raster för att sträcka på armarna.
– Undvik även rökning.
– Håll sågkedjan väl slipad och se till att hela sågen är välvårdad. Är kedjan

slö tar sågningen längre tid, och kroppen utsätts för betydligt mer vibrationer om man måste pressa den slöa kedjan mot träet. En såg med löst sittande delar eller skadade/slitna vibrationsdämpare brukar också vibrera mer.

– Använd inte sågen alltför lång tid i sträck.

FÖRSIKTIGHETSÅTGÄRDER FÖR ATT UNDVIKA KAST

• Kast kan inträffa när sågsvärdets topp vidrör ett föremål eller om svärdet fastnar i träet (ofta på grund av ett för snävt sågsnitt). I olyckliga fall kan ett kast innebära att sågsvärdet blixtsnabbt slungas uppåt och bakåt, mot användaren. Om sågkedjan fastnar i närheten av svärdets topp kan det innebära att svärdet snabbt och hårt trycks bakåt mot användaren. Båda dessa händelser kan göra att du helt tappar kontrollen över sågen, vilket kan orsaka allvarliga personskador.
• Förlita dig aldrig uteslutande på de säkerhetsanordningar som finns inbyggda i sågen. Den som använder en motorsåg måste själv vidta ett antal försiktighetsåtgärder för att undvika olyckshändelser:

– Om du lär dig hur detta med kast fungerar kan du undvika att bli överraskad när det väl inträffar. Det är ofta överraskningsmomentet som orsakar olyckan.
– Håll sågen ordentligt med båda händerna. Ha alltid högerhanden på det bakre handtaget, och vänsterhanden på det främre, så snart motorn är igång. Ha alltid ett fast grepp runt handtagen och använd alla fingrarna. Ett fast grepp hjälper dig att bemöta ett kast och behålla kontrollen över sågen. Släpp aldrig taget.
- Kontrollera att arbetsplatsen är fri från hinder. Se till att svärdets topp inte kan komma i kontakt med dolda stockar, grenar eller andra hinder medan arbetet pågår.
– Såga med hög hastighet.
– Håll aldrig sågen för långt ifrån dig, och håll den aldrig över axelhöjd.
– Följ tillverkarens anvisningar för att slipa och värda sågkedjan.
- Använd endast utbytessvärd och -kedjor i enlighet med tillverkarens rekommendationer.

SYMBOLER

	Läs, förstå och iaktta alla varningar.
	Varning! Risk för kast. Var försiktig och undvik att få kast med motorsågen. Såga inte med svärdets topp.
	Använd aldrig sågen med bara en hand.
	Håll alltid sågen med båda händerna.
	Använd hörselskydd, skyddsglasögon och hjälm.
	Läs bruksanvisningen innan motorsågen används.
	Använd skyddshandskar som även dämpar vibrationer.
	Använd skyddsskor med halksäkra sulor.

Motorsågen är märkt med präglade symboler för säker användning och skötsel. Var uppmärksam på dessa symboler:

	Öppning för påfyllning av bränsleblandningPlacering: nära tanklocket

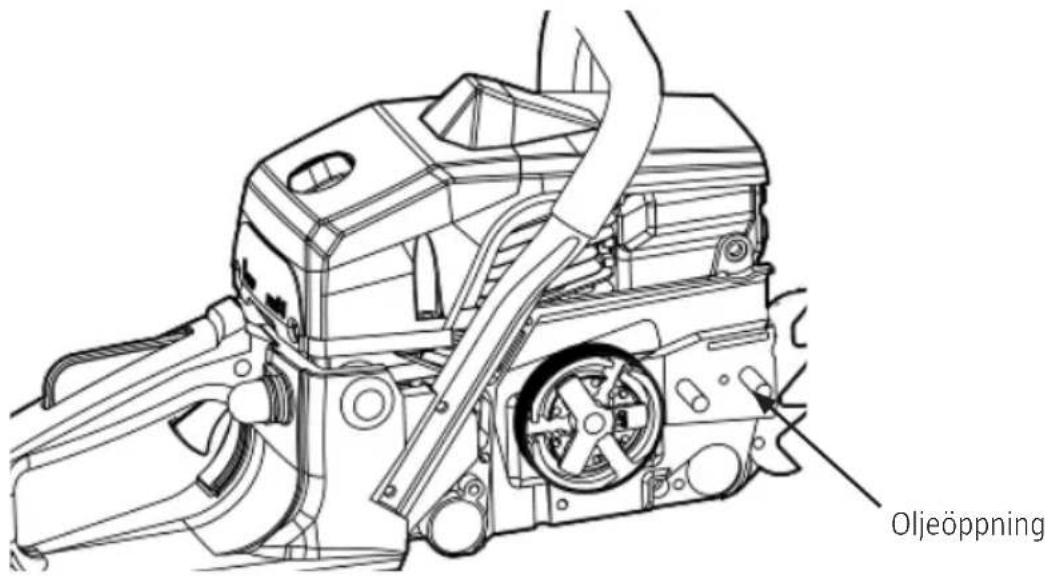

	Öppning för påfyllning av kedjeoljaPlacering: nära locket till oljetanken
	MotorströmbrytareFlytta strömbrytaren till läget "O" för att stoppa motorn omedelbart.Placering: till vänster om det bakre handtaget
	Användning av chokenDra ut choken för att stänga den, tryck in choken för att öppna den.Placering: Luftfilterskydd
	Justering av oljepumpenAnvänd en skruvmejsel för att vrida skruven mot "MAX" för att öka mängden kedjeolja eller mot "MIN" för att minska mängden kedjeolja.Placering: På undersidan av motorn
	Skruven under "H" reglerar bränsleblandningen för hög såghastighet.
	Skruven under "L" reglerar bränsleblandningen för låg såghastighet.
	Skruven under "T" justerar tomgångshastigheten.Placering: uppe till vänster på det bakre handtaget
	Visar åt vilket håll kedjebromsen inaktiveras (vit pil) och aktiveras (svart pil).Placering: Framsidan av kopplingsskyddet
	Visar åt vilket håll sågkedjan ska monteras.Placering: Framsidan av kopplingsskyddet
	Manuell motorstart.
	Garanterad ljudeffektnivå.
	Tryckavlastningsventil (om tillämpligt)Tryck in tryckavlastningsventilens knapp för att öppna ventilen.

TEKNISKA DATA

Motor

Cylindervolym 45,8 cm3
Max. motoreffekt 1,8 kW
Bränsle Blandning (40 delar blyfri bensin/ 1 del tvåtaktsolja)
Bränsletankens volym 550 ml
Kedjeolja Motorolja SAE#10W-30
Oljetankvolym 260 ml
Förgasare	Membrantyp
Bränsleförbrukning vid maximal motoreffek 460 g/kWh
Tomgångsvarvtal 3 000±300 v/min
Max.varvtal med kapitllbehör 11 000 v/min
Maximal kedjehastighet 21,2 m/s
Tändsystem CDI med synkroniseringsfunktion
Tändstift CDK L7RTC
Oljematningssystem Mekanisk kolvpump med justering
Drevkuggar x pitch 7T×3/8 tum
Mätt (L x B x H)	425×240×290 mm
Torrvikt (utan svärd och kedja, tomma tankar)	5,5 kg
Uppmätt ljudeffektnivå	110,6 dB(A)
Garanterad ljudeffektnivå	114 dB(A)
Vibrationsvärde (SS-EN/ISO 22867)
Främre handtag 7,1 m/s2
Bakre handtag	12,3 m/s2

K-faktor (2006/42/EG) 1,5 m/s²

Skäranordning svärd

Typ	Kuggdrev
Storlek 14 tum
Kaplängd 340 mm

Sågkedja

Pitch 3/8 tum

Djup 0,050 tum

Godkända kombinationer svärd/kedja AE14-53-509P/91S053T

Använd alltid hörselskydd!

BESKRIVNING

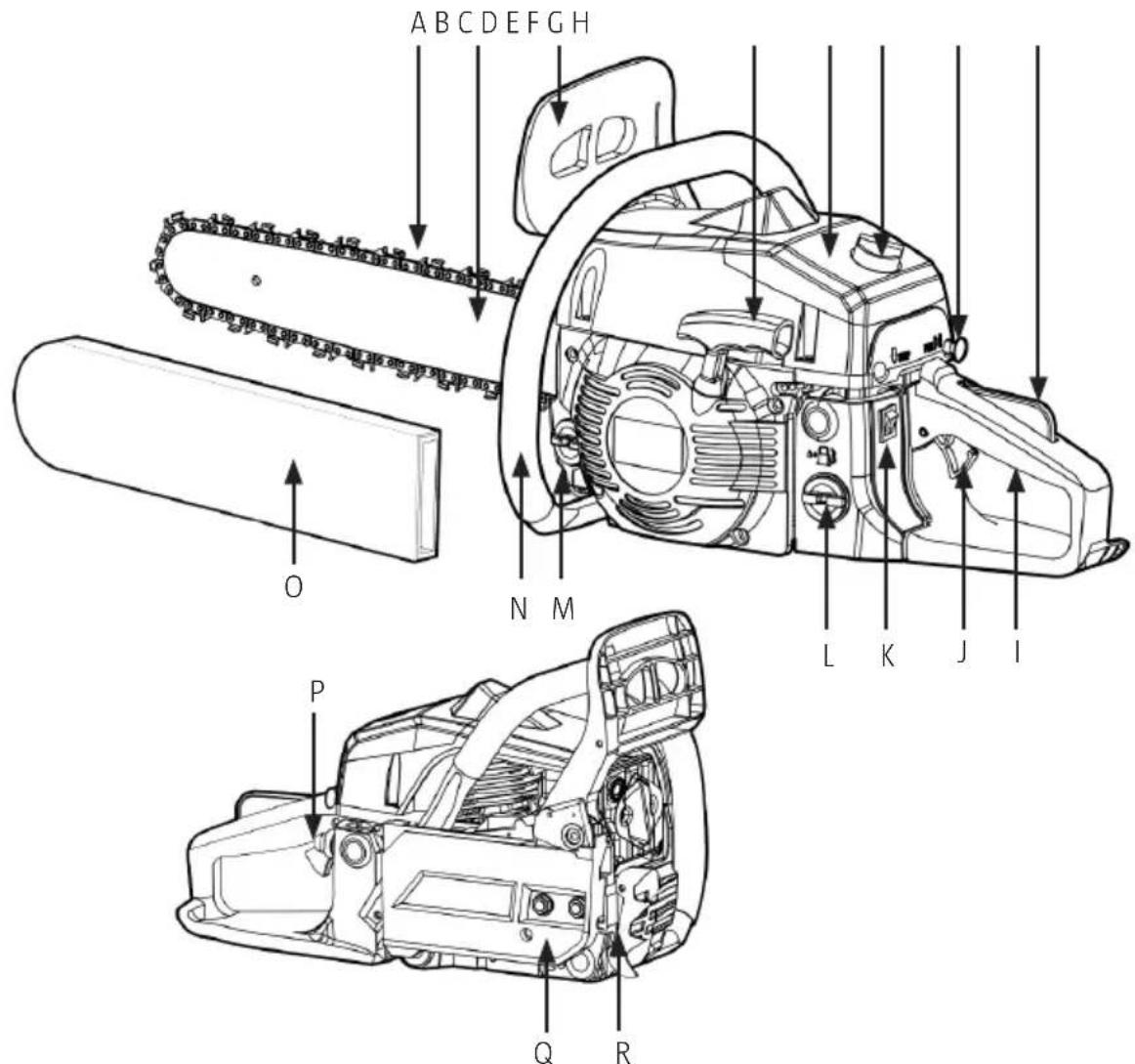

C. Främre handskydd/kedjebroms

D. Starthandtag

E. Luftfilterskydd

F. Låsmutter för luftfilter

G. Choke

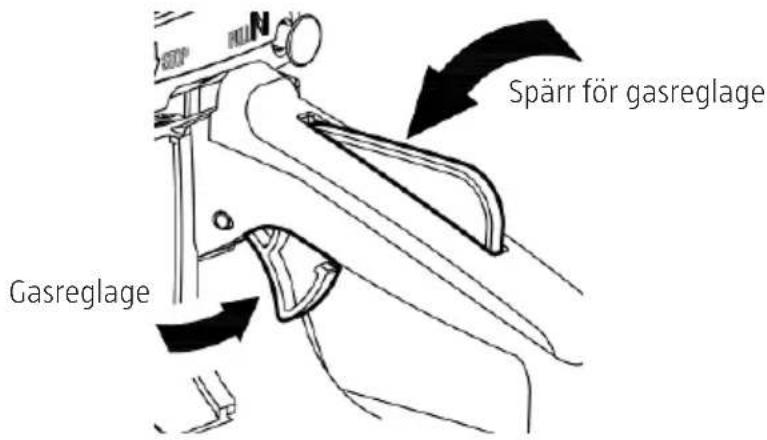

H. Spärr för gasreglage

I. Bakre handtag

J. Gasreglage

K. Motorströmbrytare

L. Bränsletank

M. Oljetank

N. Främre handtag

O. Kedjesvärdskydd

P. Bränslepump

Q. Kopplingsskydd

R. Stötdämpare

S. Motor

T. Tändstiftsnyckel

U. Fil

V. Sågkedja

W. Svärd

X. Kedjesvärdskydd

MONTERING

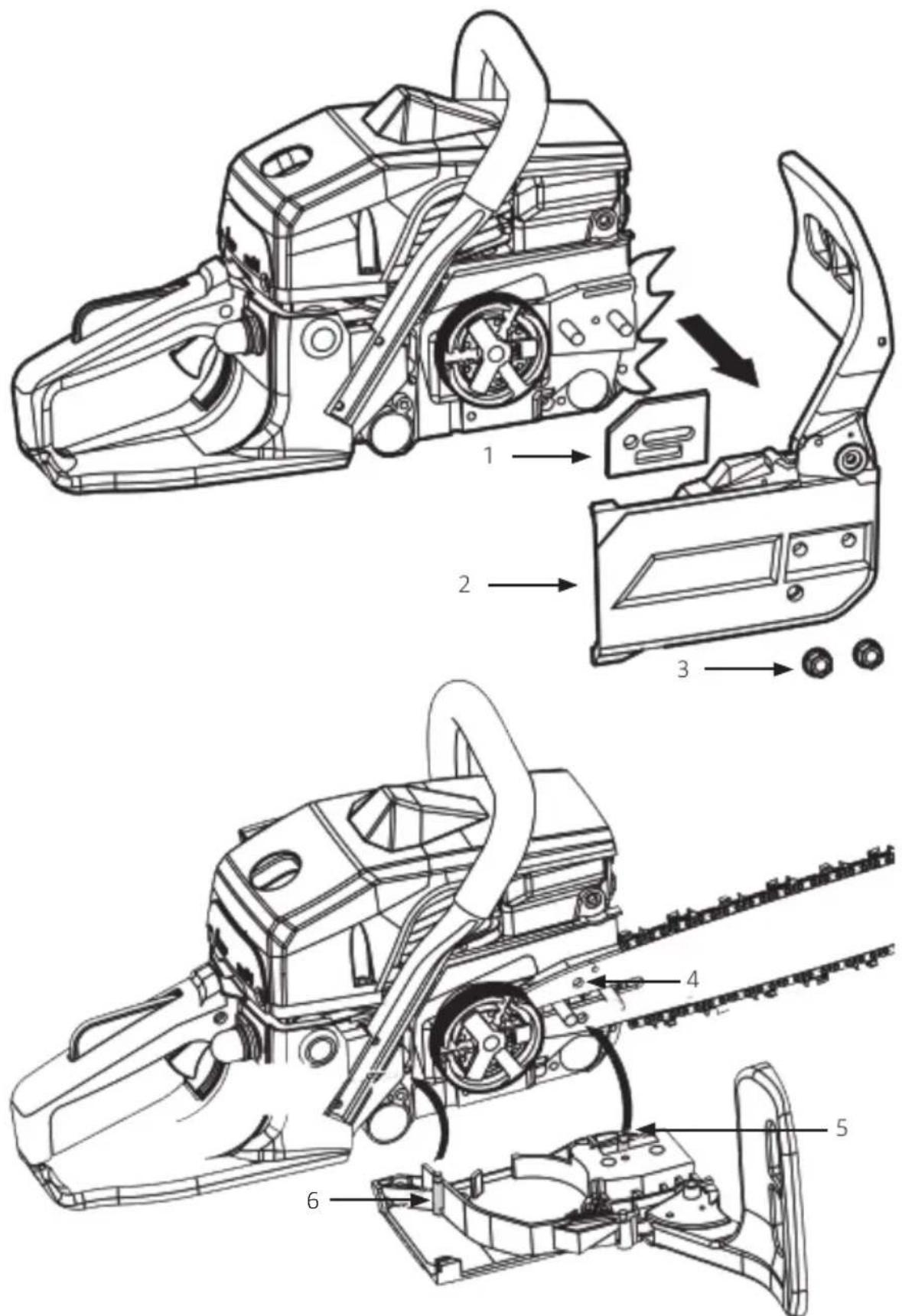

MONTERA SVÄRD OCH SÅGKEDJA

WARNING! Sågkedjan är mycket vass. Använd skyddshandskar.

1. Dra det främre handskyddet/kedjebromsen mot det främre handtaget för att kontrollera att kedjebromsen inte är aktiverad.
2. Lossa två muttrar, ta bort kopplingsskyddet och mellanlägget.
3. Haka fast kedjan på kedjedrevet. Samtidigt som du lägger kedjan runt kedjesvärdet sätter du fast svärdet vid huvudenheten.
4. Passa in kedjespänningsmuttern det nedre hålet på svärdet, sätt tillbaka kopplingsskyddet

1. Mellanlägg

2. Muttrar

3. Kedjespänningsmutter

4. Kopplingsskydd

5. Hål

6. Styrstift

och dra åt muttern för hand. Se till att stiftet på kopplingsskyddet passats in i hålet på motorenheten.

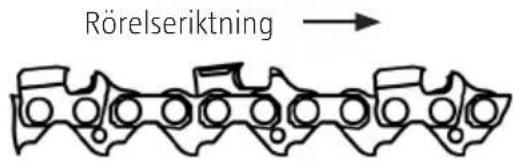

1. Var noga med att montera sågkedjan åt rätt håll.

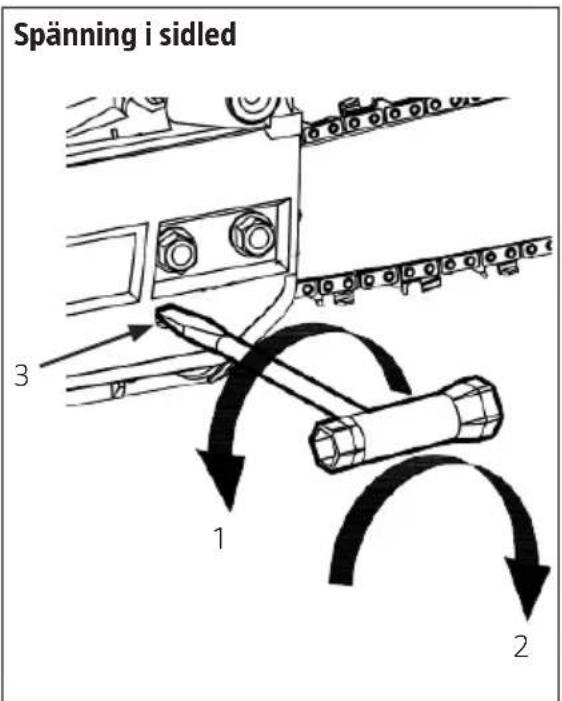

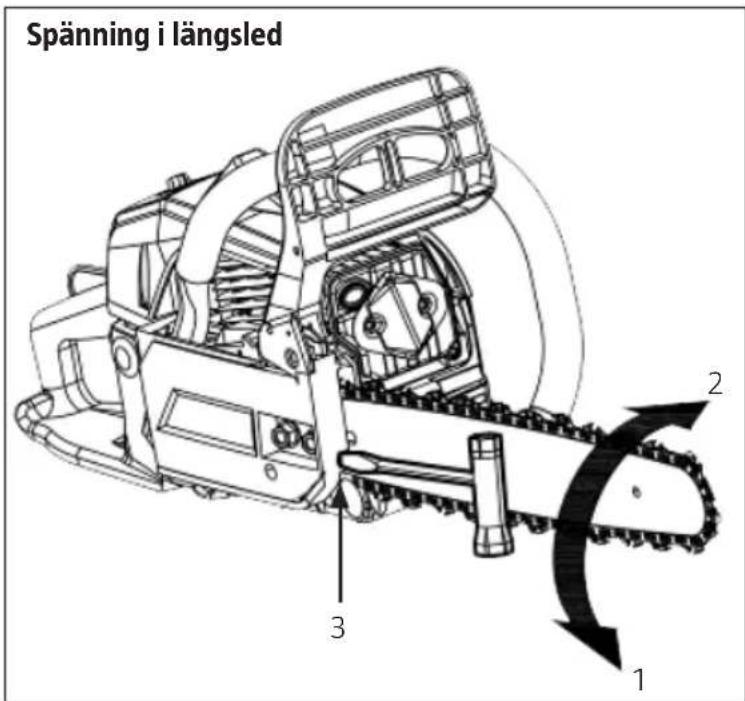

Spänna kedjan mot svärdet

OBS! Det är mycket viktigt att kedjan är korrekt spänd. Felaktig kedjespänning gör att svärdet slits snabbt och kan få kedjan att hoppa av. Det är särskilt viktigt att ta väl hand om en helt ny sågkedja eftersom den sträcks något vid första användningen.

1. Lossa
2. Dra åt

3. Skruv för kedjespänning

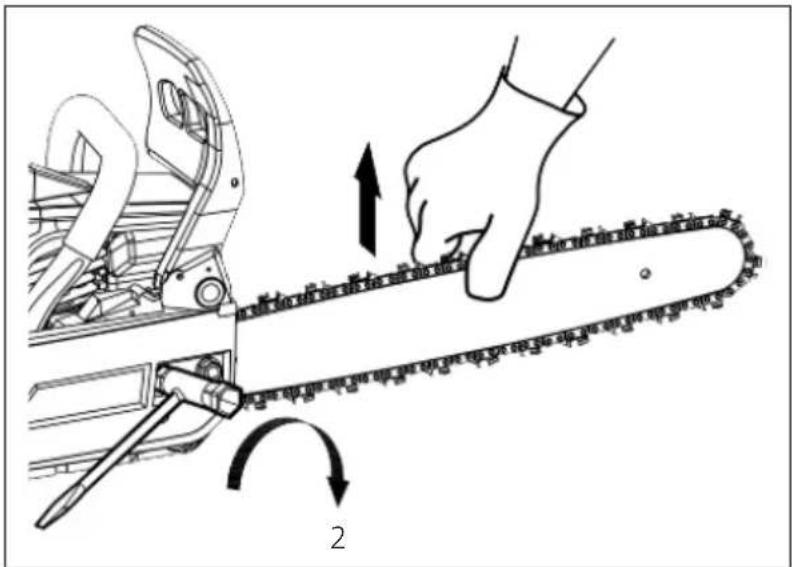

4. Rikta svärdsspetsen uppåt och justera samtidigt kedjespänningen genom att vrida på spännskruven ända tills kedjan nätt och jämnt vidrör undersidan av svärdet.

5. Fortsätt rikta svärdsspetsen uppåt och dra åt de två muttrarna ordentligt (12–15 Nm).
6. Kontrollera sedan att kedjan rör sig lätt och är korrekt spänd genom att dra runt den för hand. Gör vid behov om justeringen med kopplingsskyddet avtaget.
7. Stötdämparen måste alltid användas. Skruva fast stötdämparen på sågen innan den används för första gången. Skruva fast stötdämparen med två skruvar längst fram på motorsågen.

HANDHAVANDE

OBS!

• Motorsågen kan användas för att kapa trädstammar, trädgrenar och trästockar enligt svärdets längd.
• Använd endast motorsågen för att såga i trä.
• Lämplig personlig skyddsutrustning måste användas.
• Motorsågen är avsedd att användas av en erfaren person för att beskära och fälla träd.
• I händelse av person- eller materialskador beroende på felaktig användning är ansvaret användarens, inte tillverkarens.
• Lämpliga kombinationer av sågkedja och svärd ska användas i enlighet med denna bruksanvisning.
• Avsedd användning innebär också att användaren måste följa säkerhetsföreskrifterna samt alla instruktioner i bruksanvisningen.
• Alla som ska hantera sågen måste bekanta sig med produkten och överväga vilka risker som finns. Alla rimliga säkerhetsåtgärder måste vidtas. I övrigt ska också allmänna säkerhetsföreskrifter iakttas.
• Om motorsågen modifieras på något vis upphör tillverkarens ansvar och garantin blir ogiltig.
• Motorsågen är avsedd att användas i en normal villaträdgård.

BRÄNSLE

WARNING!

- Bränslet är lättantändligt. Rökning eller öppna lågor/gnistor får inte förekomma i närheten.

OBS!

• Bränsle utan olja, ren bensin – orsakar snabbt allvarliga skador på motorn.
• Fyrtaktsolja eller olja för vattenkylda tvåtaktsmotorer – kan skada tändstiften, blockera avgassystemet eller få kolvringarna att kärva.
• Motorn smörjs med olja särskilt avsedd för luftkylda tvåtaktsmotorer. Om sådan olja inte finns tillgänglig, använd olja med antioxidanttillsatser som uttryckligen är avsedd för luftkylda tvåtaktsmotorer.

Rekommenderade blandningsförhållanden

40 delar bensin: 1 del olja (JASO FC eller ISO EGC för luftkylda tvåtaktsmotorer)

2,5 % (1:40)
Bensin i liter Tvåtaktsolja i ml
1	25
5 125
10 250
20 500

Blanda bränsle

1. Mät upp de mängder bensin och olja som ska blandas.
2. Häll lite av bensinen i en ren och godkänd bensindunk.
3. Häll i all olja och blanda ordentligt.
4. Häll i resten av bensinen och blanda igen, denna gång i minst en minuts tid.
5. Märk bensindunken tydligt för att undvika sammanblandning.

1. Ta loss locken till både bränsle- och oljetanken. Lägg locken på en dammfri plats.
2. Häll bränsleblandningen i bränsletanken och fyll oljetanken till 80 %.
3. Sätt tillbaka locken ordentligt, och torka upp eventuellt spill.

KEDJEOLJA

Använd alltid olja särskilt avsedd för motorsågar.

OBS! Använd aldrig spillolja eller återvunnen olja eftersom den kan skada oljepumpen.

STARTA

WARNING!

• Försäkra dig om att sågkedjan inte vidrör något innan du startar motorn. Kedjebromsen ska alltid vara aktiverad när sågen ska startas.
• När motorsågen är igång måste du alltid hålla den i ett fast grepp med båda händerna. Även om du är vänsterhänt ska du ha vänster hand på det främre handtaget och högerhanden på det bakre handtaget.

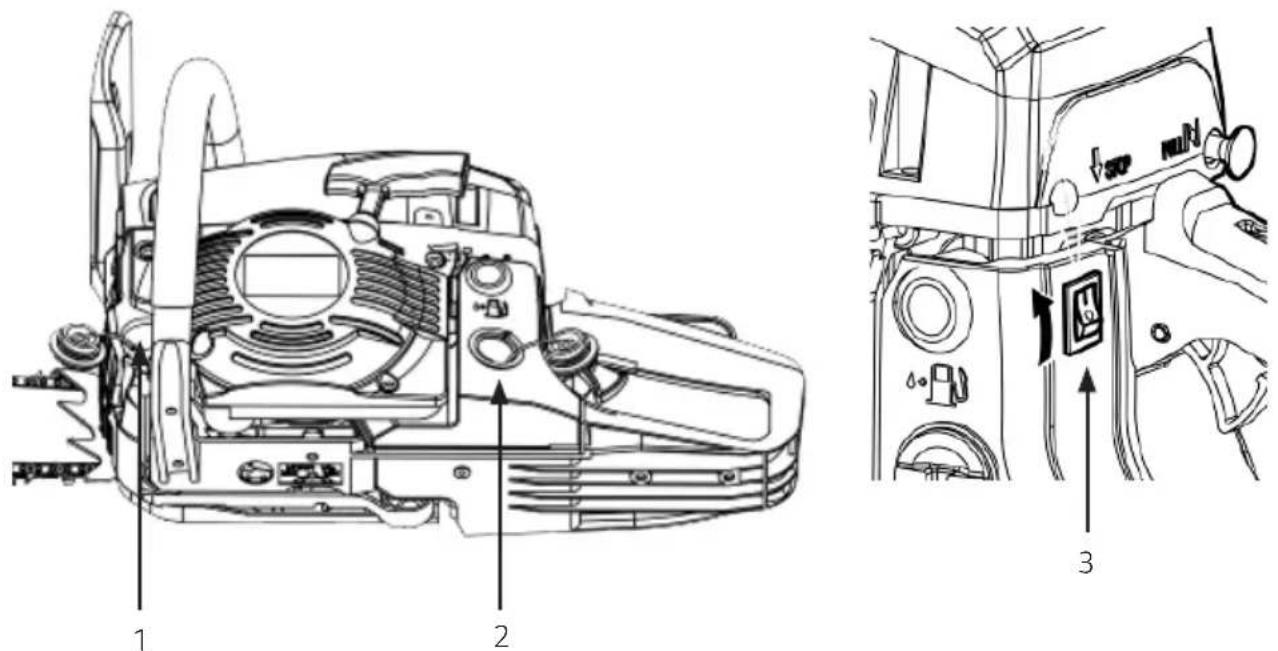

1. Kedjeolja

2. Bränsle

3. Motorströmbrytare

4. Bränslepump

5. Choke

Kallstart

1. Ställ strömbrytaren i läget "I".

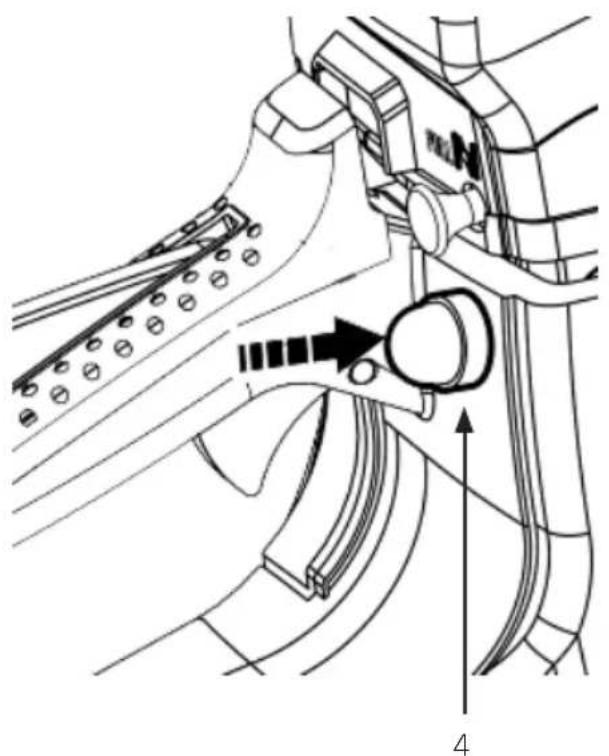

2. Tryck på bränslepumpen ända tills du ser att bränsle kommer fram.

3. Dra ut choken. Nu stängs choken, och gasreglaget ställs i startläge.

4. Tryck det främre handskyddet/kedjebromsen framåt och nedåt för att aktivera kedjebromsen.

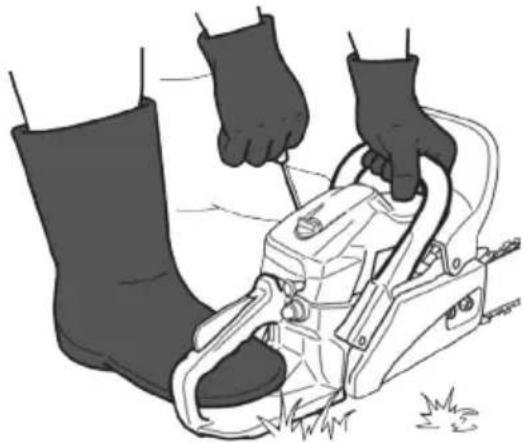

5. Låt sågen ligga på marken, håll fast den ordentligt och dra kraftigt i starchandtaget.

1. När motorn tänder, tryck på gasreglaget för att återställa choken och dra i starchandtaget igen för att starta motorn.

2. Dra det främre handtagsskyddet/kedjebromsen mot själva handtaget för att inaktivera kedjebromsen. Håll gasreglaget lätt intryckt för att låta motorn värma upp.

Varmstart

1. Vid start direkt efter att motorn stoppats: ställ choken i öppet läge. När choken dragits ut återgår den inte till normalt driftläge, och den kan inte tryckas in för hand.

2. Tryck på gasreglaget för att ställa choken i driftläge igen.

3. Följ instruktionerna för Kallstart från och med punkt 4.

STOPPA

1. Släpp gasreglaget och låt motorn gå på tomgång i några minuter.
2. Ställ strömbrytaren på "0".

KONTROLLERA OLJETILLFÖRSELN AV KEDJEOLJA

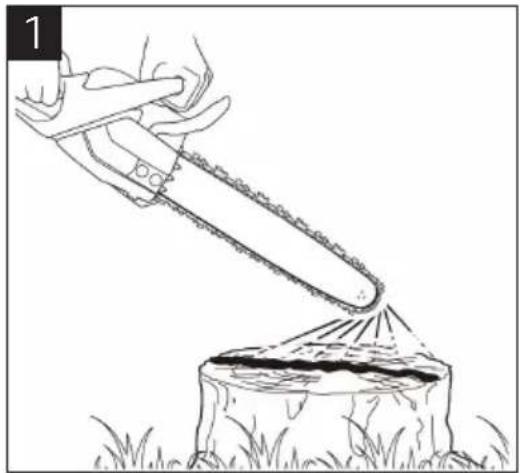

• När motorn har startat, kör kedjan med medelhög hastighet för att kontrollera att kedjeoljan sprids så som bild 1 visar.
• Tillförseln av kedjeolja kan justeras genom att man sticker in en skruvmejsel i hålet som finns längst ned på kopplingssidan och justerar skruven för kedjeolja (Bild 2). Justera flödet så att det är lämpligt för arbetet som ska utföras.

– Vrid skruven moturs för ett ökat flöde.
– Vrid skruven medurs för ett mindre flöde.

OBS! Oljetanken bör bli tom ungefär samtidigt som bränsletanken. Kom ihåg att fylla på oljetanken samtidigt som du fyller på bränsle.

KONTROLLERA KOPPLINGENS FUNKTION

Före varje användningstillfälle, kontrollera att kedjan inte rör sig när motorsågen går på tomgång.

JUSTERA FÖRGASAREN

Justering av förgasaren får endast utföras av auktoriserad verkstad.

KEDJEBROMS

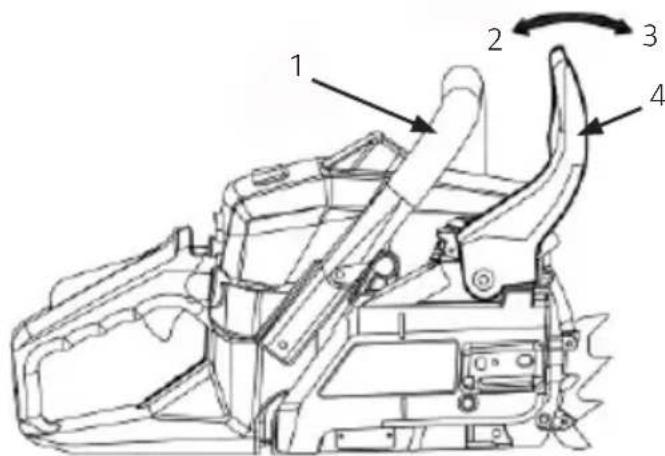

• Kedjebromsen är en säkerhetsanordning som stoppar kedjan omedelbart om den studsar tillbaka på grund av kast.
• Normalt ska bromsen aktiveras automatiskt på grund av tröghetsfaktorn. Den kan även aktiveras manuellt genom att man trycker kedjebromsen/det främre handsyddet framåt och nedåt.
• När bromsen är aktiv sticker en vit kon upp ur bromshandtagets bas.
• Inaktivera bromsen genom att dra det främre handskyddet/kedjebromsen mot det främre handtaget tills det klickar till.

- När bromsen är aktiverad, släpp gasreglaget för att minska motorvarvtalet.

OBS!

- Om motorsågen får gå en längre tid med bromsen aktiverad blir kopplingen mycket varm, vilket kan leda till problem.

- Kontrollera alltid att bromsen fungerar innan sågen används.

1. Stäng av motorn.

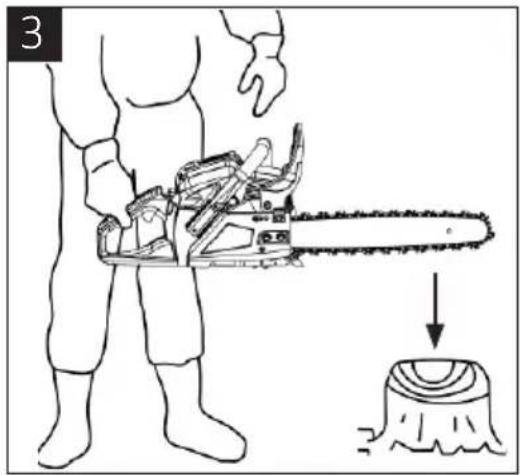

2. Håll sågen vågrätt, släpp det främre handtaget och låt sågsvärdets topp stöta emot en stubbe eller annan träbit (Bild 3). Nu ska bromsen aktiveras. Hur lång tid detta tar varieran beroende på svärdets storlek.

• Läs först avsnittet "Säker användning". Följ alltid alla säkerhetsanvisningar.
• Första gången du använder motorsågen bör du välja en enkel uppgift. På så vis lär du känna din nya såg.

• Motorsågen får endast användas för att såga trä. Såga aldrig i andra material. Vibrationer och kast varierar beroende på material, och säkerhetsanvisningarna har då inte avsedd effekt.

• Använd aldrig sågen för att lyfta, flytta eller kapa föremål.

• Montera den aldrig på ett stativ. Inga andra tillbehör än de som specificeras av tillverkaren får monteras på sågen, och den får heller inte användas för andra ändamål än avsett.
• Det är aldrig nödvändigt att pressa sågen mot skäret. Tryck endast lätt med sågen då motorn går med full gas.
• Sågen bör inspekteras om den tappats eller utsatts för andra händelser som kan ha orsakat skador och före varje användningstillfälle.
• Om motorn körs på övervarv samtidigt som kedjan fastnat i ett sågsnitt kan det skada kopplingssystemet.
• Om sågkedjan fastnat, försök aldrig att dra loss den med kraft. Använd i stället en kil eller liknande för att pressa isär snittet.

OBS!

• Stötdämparen måste alltid sitta på sågen. Pressa stötdämparen mot trädstammen med hjälp av det bakre handtaget. Tryck det främre handtaget i snittets riktning. Stötdämparen bör vid behov få sitta kvar för att underlätta ytterligare sågning. Använd stötdämparen vid sågning av träd och tjocka grenar eftersom det ökar säkerheten och reducerar vibrationerna.
• Om du upptäcker ett hinder mellan träd och såg, stäng av motorsågen. Vänta tills den stannat helt. Använd skyddshandskar och avlägsna hindret. Om kedjan måste tas bort, följ relevanta anvisningar i bruksanvisningen. När kedjan rengjorts eller monterats på nytt måste sågen testköras. I händelse av vibration eller ovanliga ljud, sluta använda sågen omedelbart och kontakta Julas serviceavdelning.

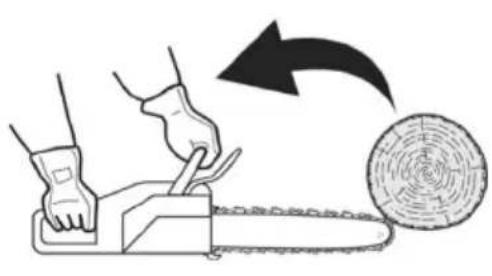

SKYDD MOT KAST

• Sågen har en kedjebroms som, då den fungerar korrekt, stoppar kedjan i händelse av kast.
• Kedjebromsens funktion måste kontrolleras före varje användningstillfälle: kör sågen på full gas i 1–2 sekunder, tryck sedan skyddet för det främre handtaget framåt. Kedjan bör stanna omedelbart med motorn på fullvarv. Om det dröjer innan kedjan stannar, eller om den inte stannar alls, så ska bromsrem och kopplingstrumma bytas innan sågen får användas igen.
• Det är mycket viktigt att kontrollera att kedjebromsen fungerar före varje användningstillfälle, och att dessutom kontrollera att kedjan är tillräckligt vass (bild 6) eftersom det avsevärt minskar risken för kast (bild 7). Om säkerhetsanordningarna avlägsnas, om sågen inte underhålls på rätt sätt eller om svärd/kedja monterats felaktigt ökar risken för allvarliga personskador på grund av kast avsevärt.

WARNING! Innan fällning, tänk på att varna alla i närheten.

1. Bestäm åt vilket håll trädet bör falla med utgångspunkt från vindstyrka, vindriktning, trädets lutning, placering av större grenar, god placering för uppröjning efter fällning etc.
2. Rensa först området runt trädet och bestäm vart du ska ta vägen då trädet börjar falla.
3. Såga en urtagning på fällningssidan av trädet, ungefär en tredjedel in i stammen.

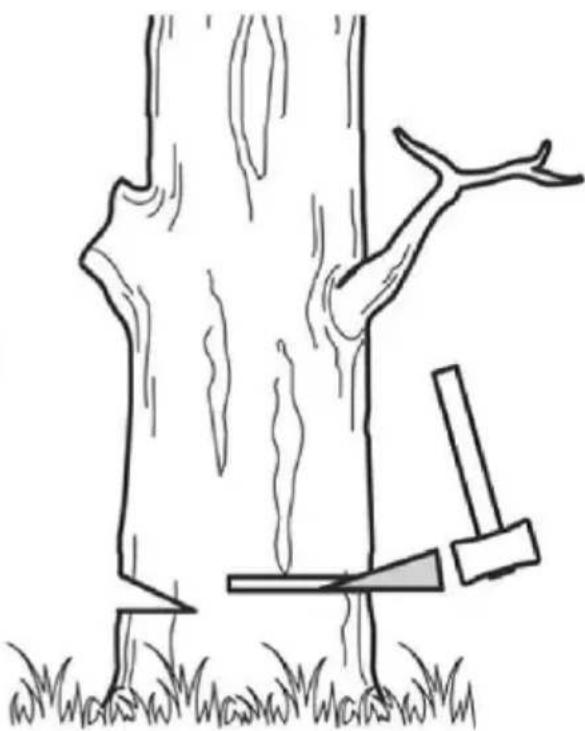

4. Såga ett fällsnitt på motsatt sida av stammen, något högre upp än nederdelen av urtagningen.

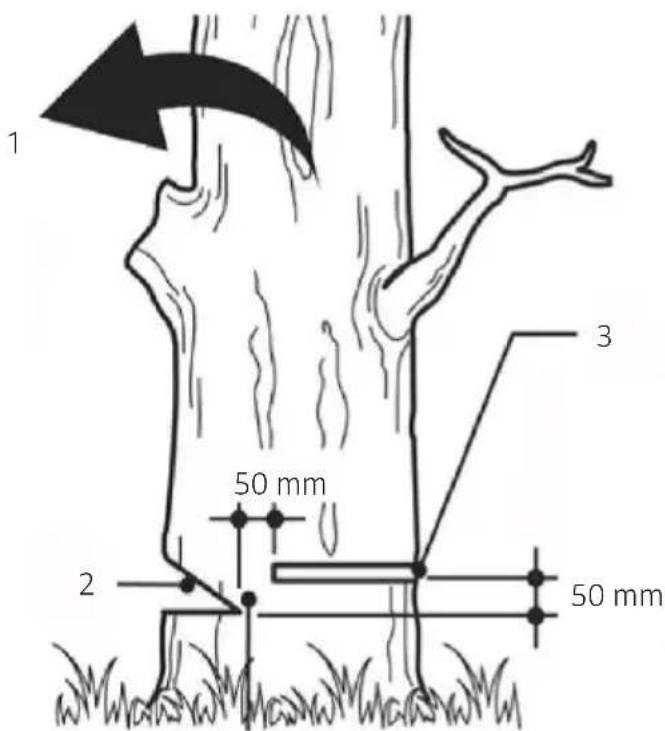

1. Fällriktning
2. Fällsnitt
3. Urtagning

• Se till att du har gott fotfäste och att trädet ligger stabilt.
• Var uppmärksam på att kapade stockar kan välta eller rulla iväg.
• Läs anvisningarna i avsnittet "Säker användning" för att undvika kast.

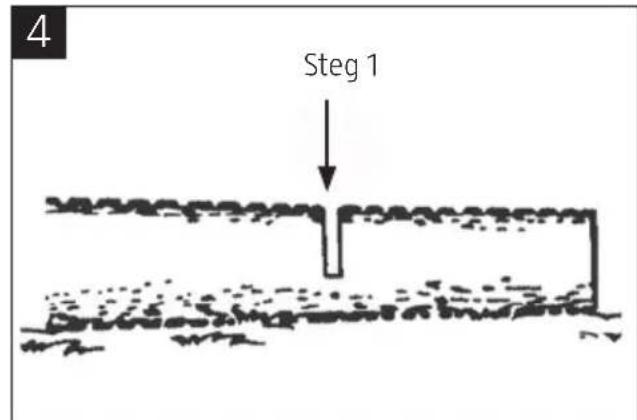

• Innan arbetet påbörjas, kontrollera böjkraftens riktning hos den stock som ska kapas.
• Avsluta alltid sågningen i motsatt riktning mot böjkraften – på så vis fastnar inte svärdet i skåran.

Kapa en stock som inte är uppstöttad

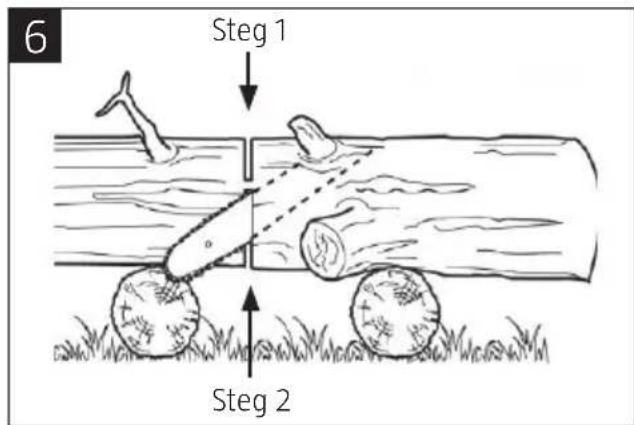

- Såga av stocken halvvägs, rulla över den och såga resten av snittet från motsatta sidan (Bild 4).

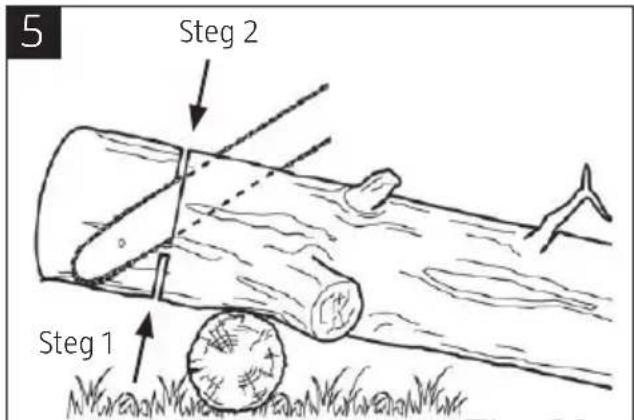

• Såga en tredjedel nedifrån och upp, och avsluta genom att såga uppifrån och ned (Bild 5).
• Såga en tredjedel uppifrån och ned, och avsluta genom att såga nedifrån och upp (Bild 6).

SÅGA GRENAR

WARNING!

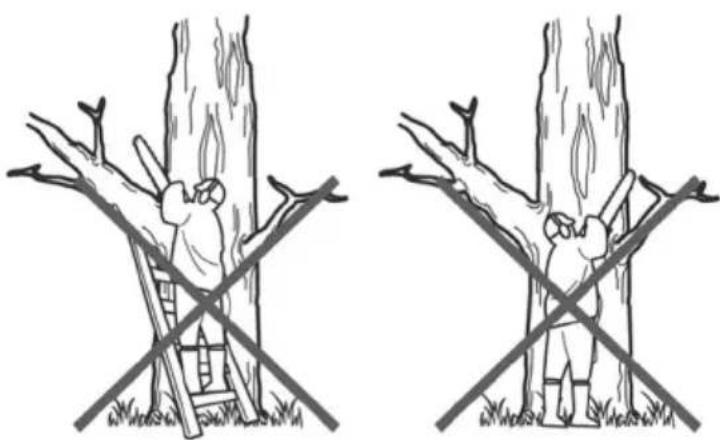

• Se till att alltid ha gott fotfäste, och stå aldrig på en stege eller liknande medan du sågar.
• Sträck dig inte för längt.
• Såga aldrig över axelhöjd.
• Håll alltid i sågen med båda händerna.

Kvista ett fällt träd

1. Kontrollera först grenens riktning.

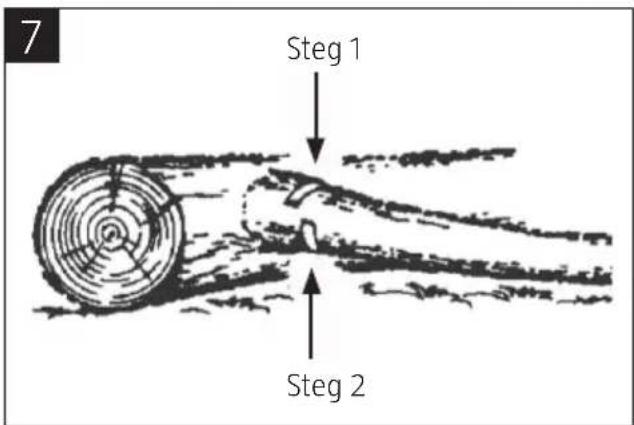

2. Gör sedan ett litet snitt i den sida av grenen som är sammanpressad – det förhindrar att grenen slår tillbaka (Bild 7).
3. Kapa grenen från den sida som spänningen kommer från.

VARNING! Var beredd på att grenen kan fjädra tillbaka.

Beskärning

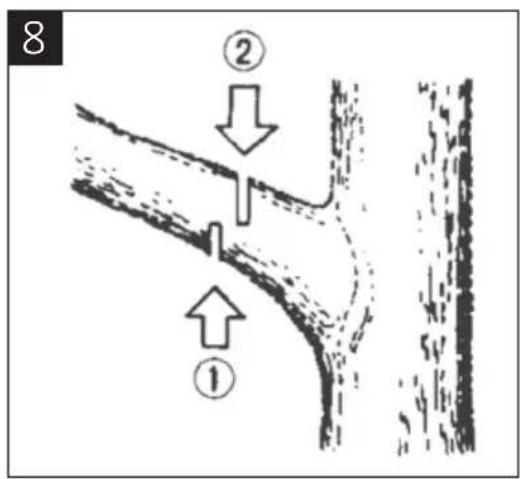

Såga nedifrån och upp, avsluta genom att såga uppifrån och ned (Bild 8).

UNDERHÅLL

WARNING!

• Använd endast de reservdelar som är specificerade i denna bruksanvisning.
• Används andra reservdelar kan detta leda till allvarliga skador.
• Följ instruktionerna för underhåll och skötsel. Om motorsågen inte underhålls enligt anvisningarna kan den gå sönder.
• Innan sågen rengörs, kontrolleras eller repareras, försäkra dig om att motorn stannat och fått svalna.

- Koppla bort tändstiftskontakten från tändstiftet för att undvika att sågen startar oavsiktligt.

EFTER VARJE ANVÄNDNINGSTILLFÄLLE

Luftfilter

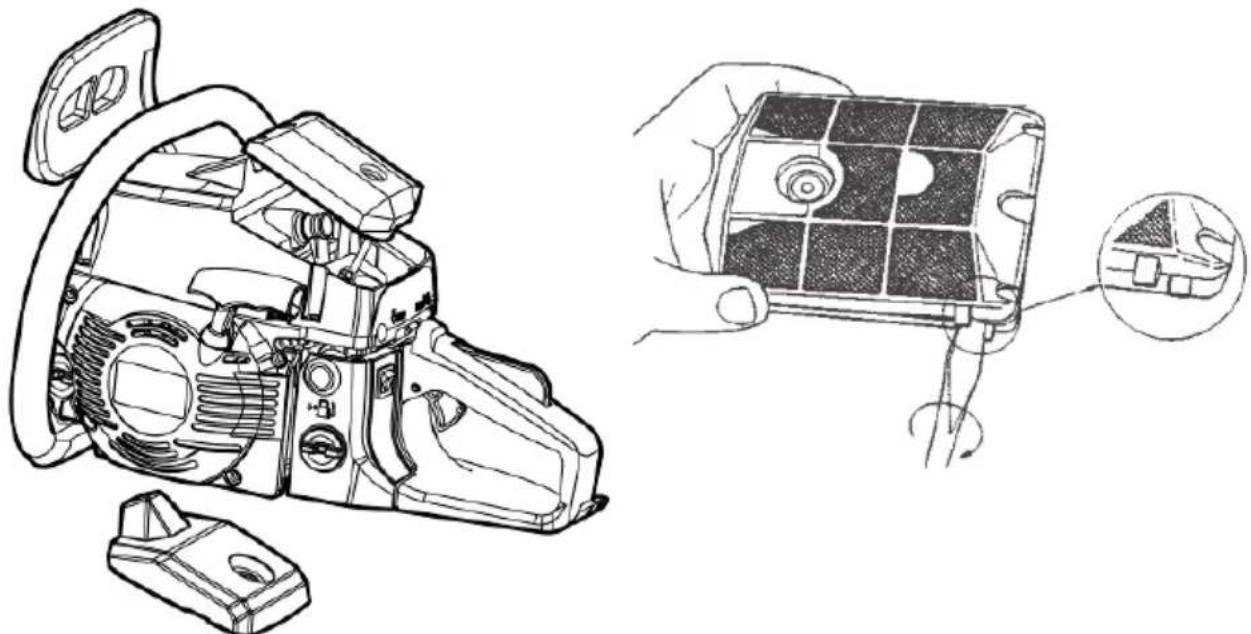

• För att avlägsna damm på ytan av filterkåpan knackar du hörnet av käpan mot en hård yta.
• För att rengöra själva filtret från smuts, öppna först filterkåpan och borsta sedan rent filtret. Det går också att blåsa rent filtret (från insidan) med tryckluft.
• Sätt ihop filterkåpan igen genom att trycka på kanterna tills de två halvorna klickar ihop.

Oljeöppning

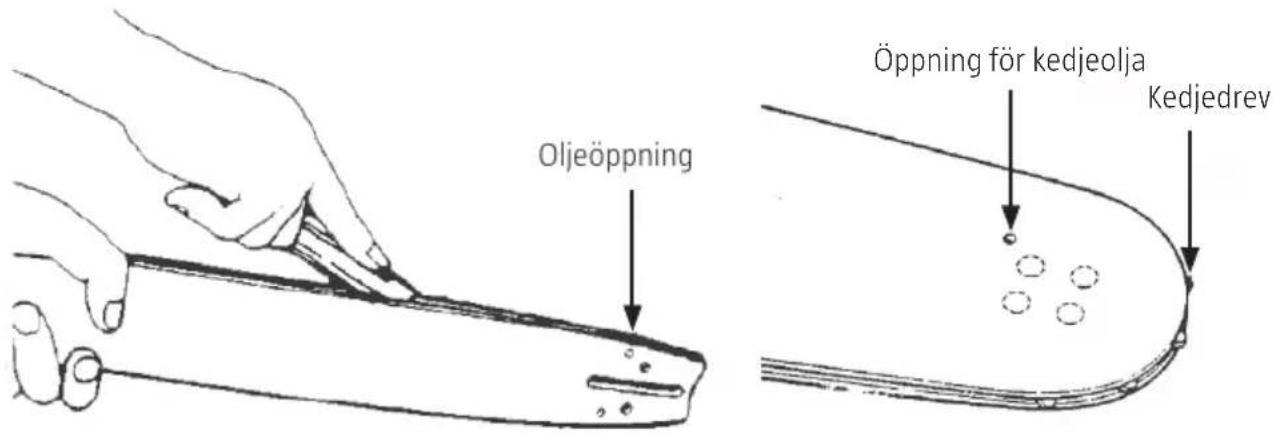

Ta loss svärdet och kontrollera att oljeöppningen inte är igensatt.

Svärd

• Medan svärdet är demonterat, avlägsna sågspån från skåran i svärdet och från oljeöppningen.
• Smörj svärdets drev via öppningen för kedjeolja längst upp på svärdet.

Övrigt

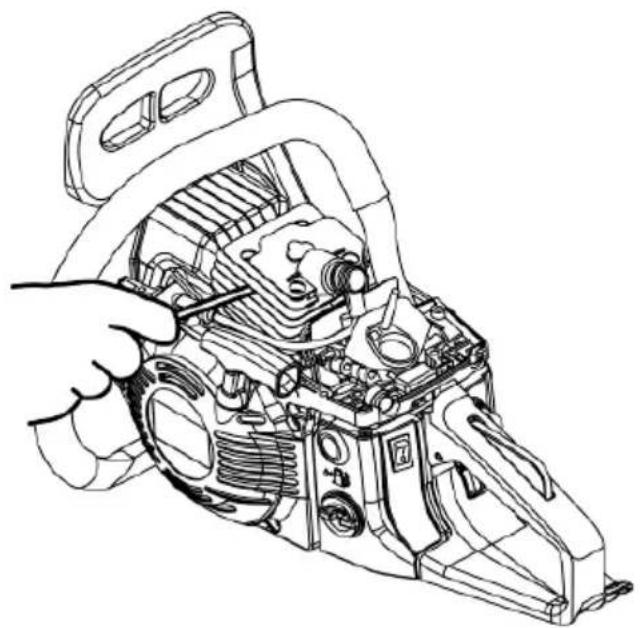

• Kontrollera sågen avseende bränsleläckage, lösa skruvar/muttrar/delar och skador på dess viktigaste delar – i synnerhet handtagsfästen och svärdsfästet.
• Upptäcker du fel måste dessa åtgärdas innan sågen används på nytt.

• Om damm ansamlats mellan cylinderflänsarna kommer motorn att överhettas. Kontrollera och rengör cylinderflänsarna regelbundet.
• Ta först bort luftfilterkåpan och cylinderkåpan. När cylinderkåpan sätts tillbaka, se till att kablar och packningar är korrekt placerade.

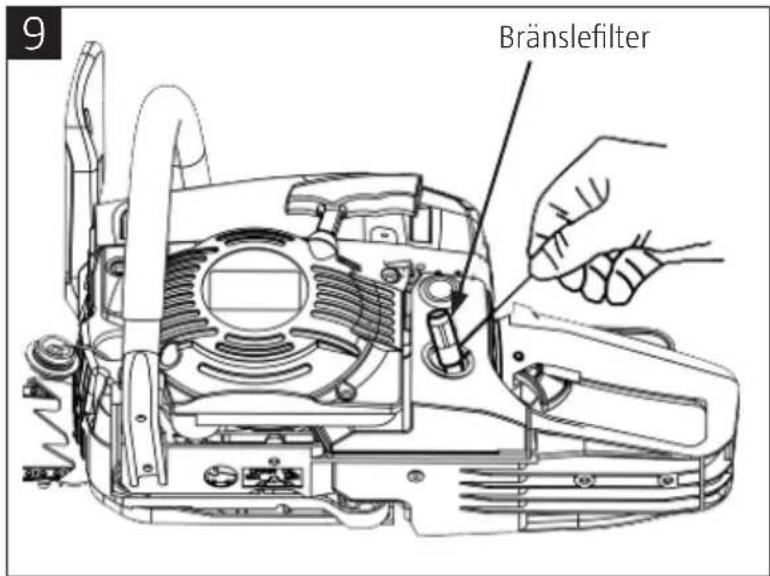

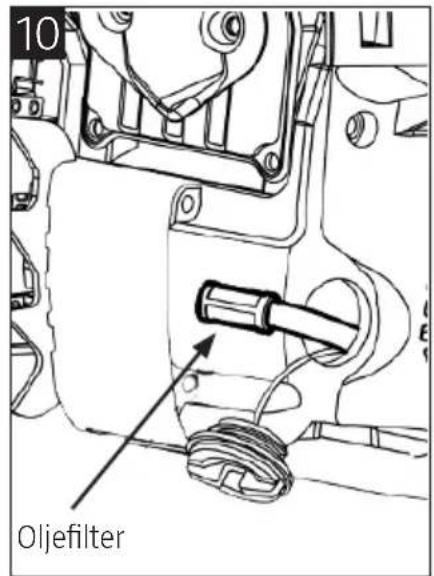

• Använd en ståltrådskrok för att ta ut filtret från bränsletankens öppning (Bild 9).
• Ta isär filtret och rengör det med bensin, eller byt ut filtret vid behov.

• Använd en stältrådskrok för att ta ut filtret från oljatankens öppning och rengör det med bensin (Bild 10).
• När filtret sätts tillbaka i tanken, kontrollera att det placeras i högra hörnet fram.
  • Rengör också tanken från smuts.

OBS!

• Använd en klämma för att hålla fast sugslangen efter att filtret tagits loss.
• När filtret sätts tillbaka, var försiktig så att fibrer eller damm inte följer med in i sugslangen.

Tändstift

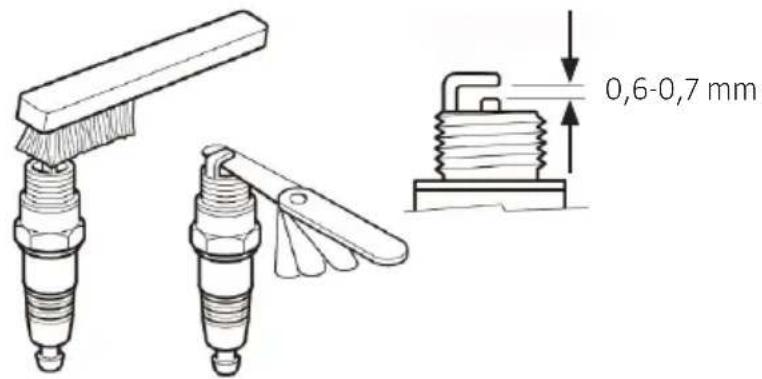

Rengör elektroderna med en stålborste och justera elektrodavståndet till 0,65 mm vid behov.

Kedjedrev

• Kontrollera kedjedrevet och sök efter sprickor och slitage. Om drevet är mycket slitet, byt ut det.
• Montera aldrig en ny kedja på ett slitet kedjedrev eller omvänt.

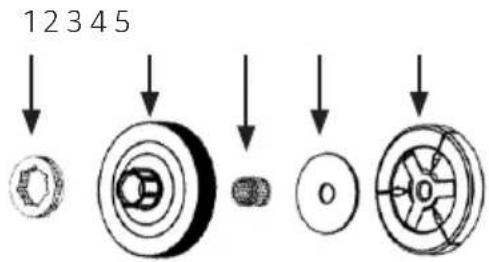

1. Kedjedrev
2. Kopplingstrumma
3. Nållager
4. Bricka
5. Kopplingsblock

Stötdämpare fram och bak

- Ska bytas om fästet börjar lossna eller om gummit börjar spricka.

Tryckavlastningsventil (om tillämpligt)

• Efter en längre tids användning är det möjligt att ventilen inte går att stänga, eller att den inte går att öppna på grund av avlagringar inne i cylindern.

• Avlägsna avlagringarna så här:

• Ta bort luftfilterkåpan, cylinderkåpan, tändstiftet och tryckavlastningsventilen från motorn.

• Rengör elektroderna med en stålborste. Titta in genom öppningen för tändstiftet och tryck ned kolven till dess lägsta position genom att dra långsamt i startsnöret.
• Ta fram ett borrstål, 2–2,3 mm.
• Lägg motorn med ventilöppningen vänd nedåt så att avlagringarna inte kan ramla ner i cylindern när de avlägsnas.
• Använd borren för att skrapa loss avlagringarna. Låt den rotera mycket långsamt.
• Ta bort borren och dra flera gånger i startsnöret.
• Sätt ihop motorn igen.

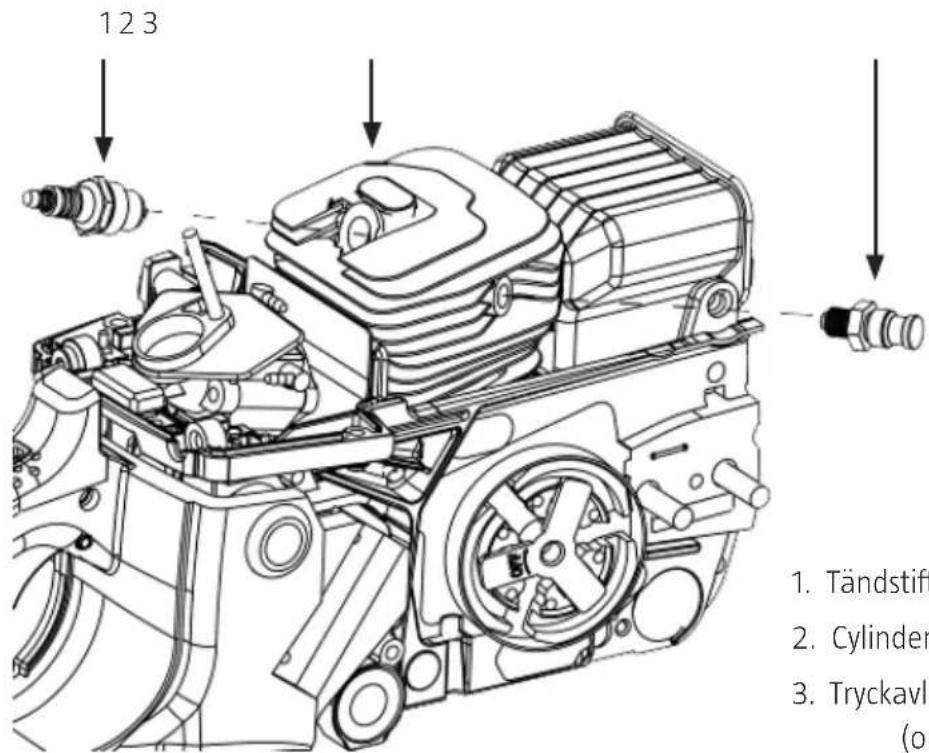

1. Tändstift
2. Cylinder
3. Tryckavlastningsventil (om tillämpligt)

OBS! Använd endast de reservdelar som är specificerade i denna bruksanvisning. Används andra reservdelar kan detta leda till allvarliga skador.

Slipning av sågkedjans skärtänder WARNING!

• Använd skyddshandskar.
- Tänk på att runda av framkanten för att minska risken för kast eller kedjebrott.

OBS!

• Det är mycket viktigt att kedjans skärtänder alltid är vassa.
• Använd en rundfil av lämplig storlek för att slipa kedjan.
  • Sågbladen behöver slipas när:

– sågspånen blir mer lika sågdamm.
- du behöver trycka extra hårt under sågningen.
– det är svårt att göra ett rakt snitt.
– vibrationerna ökar.
- bränsleförbrukningen stiger.

• Se till att motorn är avstängd.

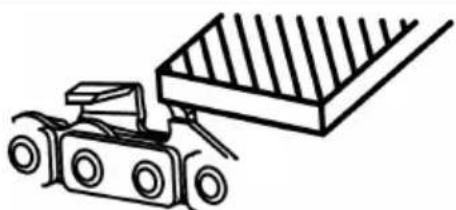

• Se till att sågkedjan sitter fast ordentligt (Bild 11).

1. Placera rundfilen mot sågtanden och dra rakt framåt.
2. Håll filen så som tabellen visar.
3. När alla sågtänder slipats, kontrollera djupmätaren och fila den till korrekt nivå som tabellen visar. Kontrollera att alla sågtänder är lika långa och är vinklade på samma sätt som tabellen visar.

Fildiameter 4 mm
Övre vinkel
Nedåtvinkel
Huvudvinkel 55°
Djupmått 0.64 mm
Skruvstyckets vridning 30°
Skruvstyckets lutning 0°
Sidvinkel 80°
Djupmått
Fil

Svärd

• Vänd på svärdet med jämna mellanrum för att minska slitaget.
• Svärdsskenan ska alltid vara helt rak.

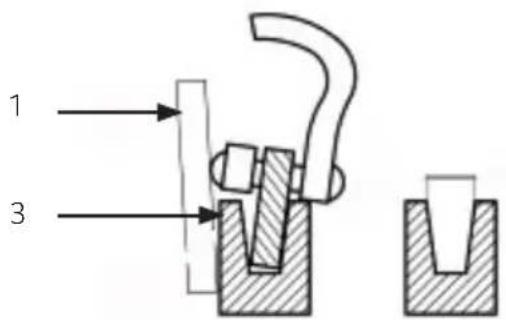

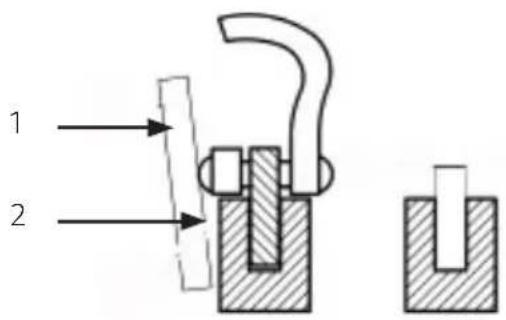

• Kontrollera svärdsslitaget. Håll en linjal mot svärdet och ytterdelen av en sågtand. Om ett avständ syns mellan dem är svärdet normalt. I annat fall är det utslitet. Ett utslitet svärd måste åtgärdas eller bytas ut.

1. Linjal
2. Lucka
3. Ingen lucka

OBS! I tabellen nedan framgår alla godkända kombinationer av svärd och kedja. Vid utbyte får endast svärd och kedjor från nedanstående tabell användas. Om en ej godkänd kombination används kan det leda till allvarliga personskador och skador på motorsågen.

Pitch Svärd Kedja
Zoll Längd (cm) Bredd (mm) Kod Kod
3/8" 35 cm 1,3 mm AE14-53-509P 91S053T

FÖRVARING

1. Töm bränsletanken och kör slut på kvarvarande bränsle i motorn.
2. Töm oljetanken.
3. Rengör hela motorsågen.
4. Förvara sågen på en torr plats, utom räckhåll för barn.

KASSERING OCH MILJÖSKYDD

• Häll aldrig överbliven kedjeolja eller bränsleblandning i avloppet eller i naturen, utan lämna in dem till lämplig återvinningsstation.
• Om motorsågen ska kasseras får den inte kastas med det vanliga hushållsavfallet utan måste lämnas in till lämplig återvinningsstation.
• Töm sågen helt på olja och bränsle, och lämna in oljan/bränslet till en miljöstation.
• Kassera också motorsågen på ett korrekt sätt. Kasseras sågen på rätt sätt kan plast- och metalldelarna avskiljas och återvinnas. Information om hur du kasserar material och maskiner kan du få från kommunen.

FELSÖKNING

Problem Orsak	Åtgärd
Startar inteVARNING!Se till attfrostskyddet inte äraktiverat.	Kontrollera om bränsletinnehåller vatten eller är av dåligkvalitet/felblandat.	Ersätt med korrekt bränsleblandning.
	Kontrollera om motorn flödats. Ta	ut och torka tändstiftet. Dra sedan i starchandtaget igen, utan choke.
	Kontrollera tändstiftsgnistan. Byt tändstift.
Dålig effekt/dålig acceleration/ojämn tomgång	Kontrollera om bränsletinnehåller vatten eller är av dåligkvalitet/felblandat.	Rengör.
	Kontrollera om förgasaren ärfeljusterad.	Justera varvtalet.
Ingen olja kommerut	Kontrollera oljan kvalitet. Byt ut.
	Kontrollera om oljeöppning elleroljeledning är igensatta.	Rengör.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone]

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Får ej slängas bland hushållssopor!

Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas.

Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.

SIKKERHETSANVISNINGER

intygar att konstruktion och tillverkning av denna produkt

Measured sound power level on an equipment representative for this type: Uppmätt ludeffektinivå på en utrustning som är representativ för denna typ: Målt lydeffektinivå for utstyr som er representativt for vedkommende type: zmierzony poziom mocy akustycznej urządzenia reprezantatywnego da danego typu:	Guaranteed sound power level: Garanterad ludeffektinivå: Garantert lydeffektinivå: Gwarantowana moc akustyczna:	Conformity assessment procedure according to 2000/14/EC: Förfarande för bedömning av överensstämmelse enligt 2000/14/EC: Framgangsmåter for semsverevurdering ihL 2000/14/EC: Procedura oceny zgodności na podstawie dyrektywy 2000/14/AWE:
110,6 dB(A)	114 dB(A)	Annex V / Bilaga V Vedlegg V / Załącznik V

Where applicable, name and address of the notified body involved: Där tillämpbart, namn och adress hos involverat kontrolorgan: Når det kreves, navn og adresse til det aktuelle meldte organet: Jeåli ma zastosowsnie - nazwa i adres organu kontrolnego:
