Produkttyp	Fristående tvättmaskin
Laddningstyp	Frontmatad
Kapacitet	7 kg
Maximal centrifugeringshastighet	1200 rpm
Energiklass	A+++
Årlig energiförbrukning	180 kWh
Årlig vattenförbrukning	10000 L
Ljudnivå (Tvätt)	52 dB(A)
Ljudnivå (Centrifugering)	74 dB(A)
Mått (HxBxD)	85 x 60 x 60 cm
Vikt	70 kg
Strömförsörjning	220-240 V, 50 Hz
Program	Bomull, Syntet, Fintvätt, Snabb 30', Ull, Handtvätt, Skölj & Centrifugering, Trumrengöring
Funktioner	Fördröjd start, Barnlås, Justerbar temperatur, Val av centrifugeringshastighet, Belastningssensor
Display	LED Digital
Trummaterial	Rostfritt stål
Dörrdiameter	30 cm
Vattenanslutning	Endast kallvatten
Tillgänglighet av reservdelar	7 år
Reparationsindex	8.0 / 10
Språk för bruksanvisning	EN, FI, SV

Vanliga frågor - WF 5012 D UPO

Hur startar jag en tvättcykel?

Lägg i tvätten, tillsätt tvättmedel, stäng luckan, välj ett program med vredet och tryck på Start/Paus-knappen.

Vad ska jag göra om maskinen inte tömmer?

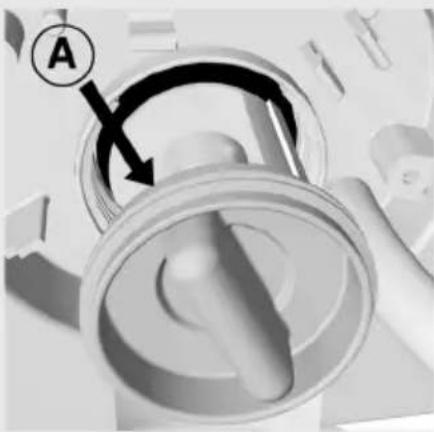

Kontrollera att avloppsslangen inte är böjd, rengör filtret som sitter längst fram nedtill och se till att pumpen inte är blockerad.

Kan jag använda flytande tvättmedel?

Ja, häll flytande tvättmedel i tvättmedelslådan i facket märkt 'II' eller använd doseringsbollen i trumman.

Hur rengör jag trumman?

Kör Trumrengöring-programmet (om tillgängligt) med en tom maskin, eller använd ett tvättmaskinsrengöringsmedel. Torka av lucktätningen regelbundet.

Varför vibrerar maskinen för mycket?

Se till att transportbultarna har tagits bort, maskinen står plant och tvätten är jämnt fördelad. Minska tvättmängden om det behövs.

Vad betyder felkoden E01?

E01 indikerar vanligtvis ett problem med lucklåset. Kontrollera att luckan är helt stängd och starta om programmet.

Hur aktiverar jag barnlåset?

Tryck och håll ned Barnlås-knappen i 3-5 sekunder. Indikatorn visar att det är aktiverat.

Vad är maxvikten för ett snabbprogram?

För Snabb 30'-programmet, överskrid inte 2 kg för att säkerställa effektiv rengöring.

Hur ofta bör jag rengöra tvättmedelslådan?

Rengör tvättmedelslådan var 2-3:e månad genom att ta ut den och skölja med varmt vatten för att undvika avlagringar.

Var hittar jag reservdelar?

Kontakta UPO:s kundtjänst eller besök den officiella webbplatsen. Reservdelarna är garanterade i 7 år efter tillverkning.

BRUKSANVISNING WF 5012 D UPO

Tack för att du visar förtroende för oss genom att köpa denna tvättmaskin, och grattis till utmärkt val.

Din nya tvättmaskin uppfyller alla krav på modern tvättbehandling. Den utnyttjar energi, vatten och tvättmedel på ett effektivt och miljövänligt sätt.

Våra apparater är miljövänliga. En del material kan återvinnas, andra deponeras på miljöstation eller förmultnar. För att undvika nedsmutsning av miljön ber vi dig transportera den uttjänta produkten till närmaste miljöstation.

Produkten är endast avsedd för hemmabruk. Om produkten används för kommersiella ändamål, med vinstintresse eller för ändamål som inte räknas som vanligt hemmabruk, eller om produkten används av någon som inte räknas in under definitionen konsument, är garantiperioden kortast möjliga tid som anges i gällande lagstiftning.

Sverige:

Asko Appliances

Box 344

532 25 Skara.

Tel: [phone]

www.upo.se

Finland:

Upo Kodinkoneet

Atomitie 5 A

00370 Helsinki

Tel: [phone]

www.upo.fi

Beskrivning av tvättmaskinen 29

Säkerhetsåtgärder 30

Installation och anslutning ....31

Drift 34

Tvätt- och energispartips....40

Rengöring och underhåll 42

Felsökning 44

Tabeller 48

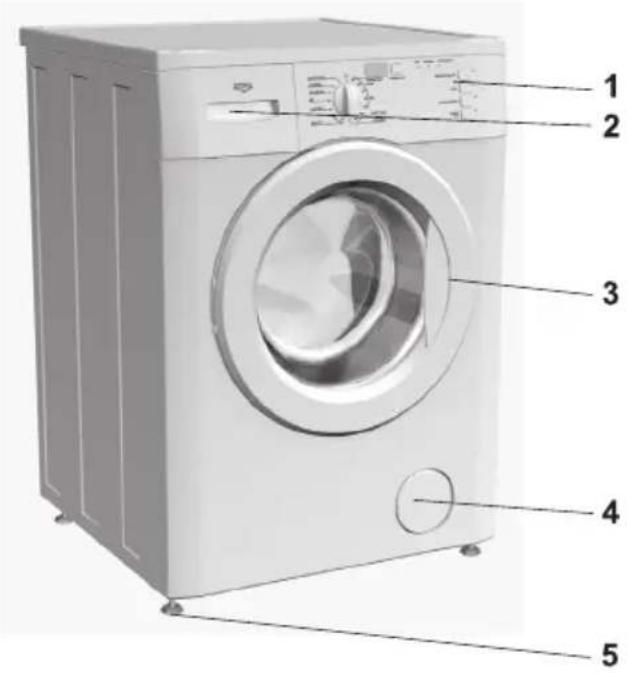

1. frontpanel
2. tvättmedelsfack
3. lucka

4. fi Iterlock

5. ställbara fötter

6. avloppsslang
7. slang till vattenintag
8. nätsladd

Tekniska data

(beroende på modell)

• Max. tvättmängd: 6 kg / 5,5 kg

Mått (b x d x h):

600 mm × 600 mm × 850 mm

Djup med luckan öppen: 105 cm

Vikt (netto): 72 kg

Märkspänning: 230 V, 50 Hz

Effekt: 2000 W

Eluttag: (230 V, 50 Hz, 10 A)

Vattentryck: min. 0,05 MPa, max. 0,8 MPa

Säkring: 10 A

• Max. tvättmängd: 5 kg / 4,5 kg

Mått slim (b x d x h):

600 mm × 440 mm × 850 mm

Djup med luckan öppen: 88 cm

Vikt (netto): 61 kg

Märkspänning: 230 V, 50 Hz

Effekt: 2000 W

Eluttag: (230 V, 50 Hz, 10 A)

Vattentryck: min. 0,05 MPa, max. 0,8 MPa

Säkring: 10 A

Säkerhetsåtgärder

• Försäkra dig om att alla transportsäkringar har tagits bort innan du börjar använda apparaten. Försök att använda maskin som är blockerad av transportsäkring kan leda till att maskinen tar permanent skada, som inte omfattas av tillverkarens garanti!
• Använd en ny vattenslang till inloppet samt lämpliga packningar (medföljer) när du ansluter tvättmaskinen till vattenkran.
• Placera inte maskinen i ett rum där temperaturen kan sjunka under 0°C. Vissa delar på maskinen kan skadas om den fryser.
• Installera tvättmaskinen helt plant, på ett solitt och jämnt betonggolv.
• Följ anvisningarna för korrekt installation samt anslutning till vatten och el.
• Sänk aldrig ned änden på avloppsslangen i avloppsvattnet.
• Innan du startar tvättcykeln måste du stänga luckan genom att trycka den inåt på den markerade punkten.
• Luckan får inte vara öppen under tvättcykeln.
• Använd endast tvättmedel och sköljmedel avsedda för maskintvätt. Tillverkaren kan frånsäga sig ansvar för skada och eventuell missfärgning av packningar och plastdelar som orsakats av felaktig användning av blekmedel och/eller färgningsmedel.
• Använd endast medel med tillsats av korrosionshämmare för kalkborttagning. Följ tillverkarens anvisningar. Avsluta kalkborttagningen genom att skölja av med rikligt med vatten för att avlägsna eventuella syrarester.
• Använd aldrig tvättmedel som innehåller lösningsmedel, eftersom det finns risk för att det bildas giftiga gaser som kan skada maskinen, vilket kan leda till självantändning eller explosion.
• Stäng av vattenkranen när du har tvättat klart.
• Skydda maskinen vid transport genom att föra in minst en spärrstång. Dra ut nätsladden ur eluttaget innan du gör detta!
• Märkplåten med apparatens grundläggande specifikationer sitter ovanför luckan.
• Garantin omfattar inte förbrukningsartiklar (glödlampor), mindre missfärgningar eller färgavvikelser, ökad ljudnivå till följd av produktens ålder som inte inverkar på produktens funktion, och estetiska fel som inte inverkar på produktens funktion eller säkerhet.
• Denna maskin är en avancerad apparat, denna skall endast användas av personer som nogrannt har läst igenom och förstått bruksanvisningen och som har möjlighet och kunskap till att följa anvisningarna i denna. På så sätt undviks skador på både produkt och apparat. Håll alltid barn under uppsikt som befinner sig i apparatens närhet och låt dom aldrig leka med eller använda apparaten.

Läs igenom denna bruksanvisning noggrant och följ instruktionerna för placering och användning. Garantin omfattar inte reparationer av fel som orsakats av felaktiga anslutningar eller användning av apparaten, och det är därför kunden som får stå för kostnaderna för sådana reparationer.

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som an uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar m återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller effären där du köpte varan.

Installation och anslutning

AvemballeringAvemballering

Var försiktig om du använder ett vasst föremål för att ta bort emballaget så att du inte skadar apparaten.

Låt produkten komma upp i rumstemperatur innan du installerar den (vänta två timmar).

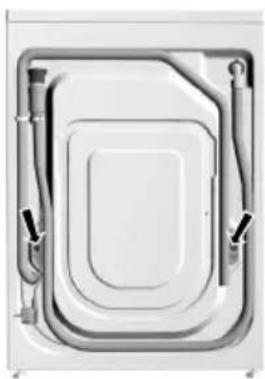

Ta bort transportsäkringarna

• Våra apparater är emballerade i miljövänliga material som kan återvinnas, deponeras på miljöstation eller brytas ned utan miljöpåverkan.
• Av samma skäl är samtliga emballagematerial märkta.

- Flytta rören.

- Lossa skruvarna A på baksidan av maskinen (Fig. 1).

- Ta bort transportsäkringarna B (Fig. 1) och skjut in dem i spåret på spärrstängen (Fig. 2) - vänd på den högra.

- Använd transportsäkringarna för att rotera spärrstängerna 90° och dra ut dem.

- Täck för öppningarna med de bifogade plastskydden. Spara transportsäkringarna för eventuellt framtida bruk.

Kontrollera att samtliga transportsäkringar har tagits bort innan du använder tvättmaskinen, annars kan den ta permanent skada. Skador orsakade av kvarglömd transportsäkring medför att garantin blir ogiltig.

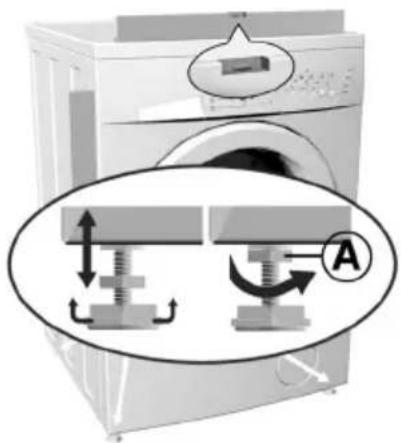

Ställa apparaten plantStälla

apparatappapplant plant genom att vrida på de ställbara fötterna.

- Fötterna går att justera med uppemot +/- 1 cm. Efter justeringen, spänn muttern ordentligt (A) - upp mot botten på maskinen.

Vibrationer, förfi yttningar av produkten och högljudd drift som beror på att de justerbara fötterna har monterats på felaktigt sätt omfattas inte av denna garanti.

Placera produkten på stabil grund. Ytan ska vara torr och ren så att du inte halkar. De justerbara fötterna bör också rengöras före installation.

- Om du har en torktumlare med samma mått kan du placera den ovanpå tvättmaskinen.

Ansluta till vattenkranAnsluta till vattenkran For att apparaten ska fungera optimalt måste det ingående vattentrycket vara mellan 0,05 och 0,8 MPa.

Lägsta vattentryck kan kontrolleras genom mätning av vattenfl ödet från kranen. 3 liter vatten måste komma ut ur maximalt öppen kran inom 15 sekunder.

• Ta ut tilloppsslangen från trumman och montera den på anslutningen (1) på maskinen genom att skruva fast den på gängan (endast vissa modeller).
• Montera packningen som har en sil i den raka anslutningen på slangen som har en gänganslutning (2) skruva sedan fast slangen mot vattenanlsutningen. (I vissa modeller finns redan packning med filter monterat, någon ytterliggare packning skall då inte monteras).
• Vid anslutning till både varm- och kallvattenkran, anslut en slang till kallvattenkranen och en till varmvattenkranen enligt märkningen på baksidan av apparaten (bokstäverna C och H). (C - kallvatten; H - varmvatten)

Inloppsslangen ska dras åt manuellt och tillräckligt hårt så att inga läckor uppstår. När du har dragit åt slangen, kontrollera att den inte läcker.

Du får inte använda tänger, skiftnycklar eller andra liknande verktyg när slangen monteras eftersom de kan förstöra muttergångorna.

Begränsat Aqua-stop (vattensäkerhetssystem)

I händelse av skada på det inre röret förhindras läckage av ett automatiskt stängningssystem som blockerar vatteninfl ödet till maskinen. Om stängningssystemet har aktiverats lyser ett rött A på displayen.

Inloppsröret måste bytas ut.

Totalt Aqua-stop (endast vissa modeller)

I händelse av skada på det inre röret förhindras läckage av ett automatiskt stängningssystem som blockerar vatteninfl ödet till maskinen.

Säkerhetssystemets sensorer känner även av om vatten har läckt in i maskinens inre. Om så är fallet, avbryts tvättcykeln, maskinens pump går igång och ett felmeddelande visas.

Sänk inte ned inloppsröret till Aqua-stop-systemet i vattnet - inne i röret sitter den elektriska ventilen!

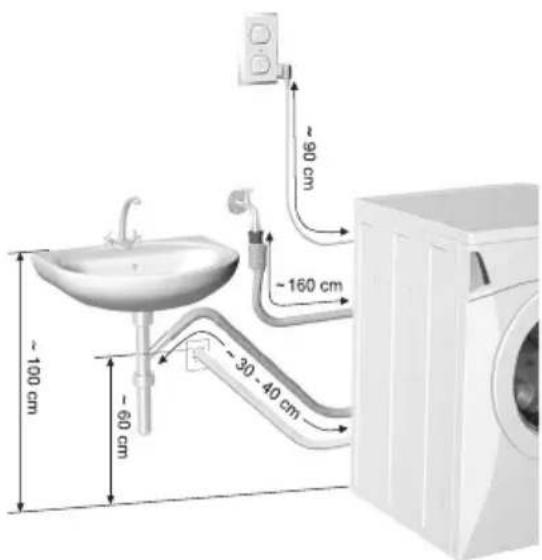

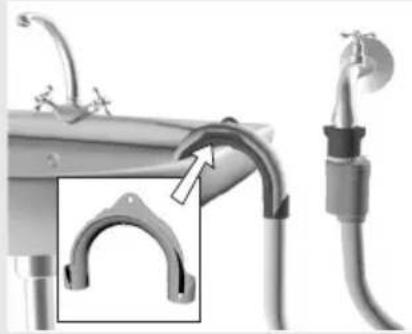

Ansluta avloppsslangAnsluta avloppsslangangen så att vattnet rinner ut i handfatet eller badkaret, alternativt anslut direkt till avlopp i vägg (diameter min. 4 cm).

- Avloppet i väggen måste vara korrekt installerat och kunna rengöras.

- Bind fast avloppslangen med en bit snöre som du drar genom böjen på slangen, detta för att undvika att slangen glider av och faller till golvet.

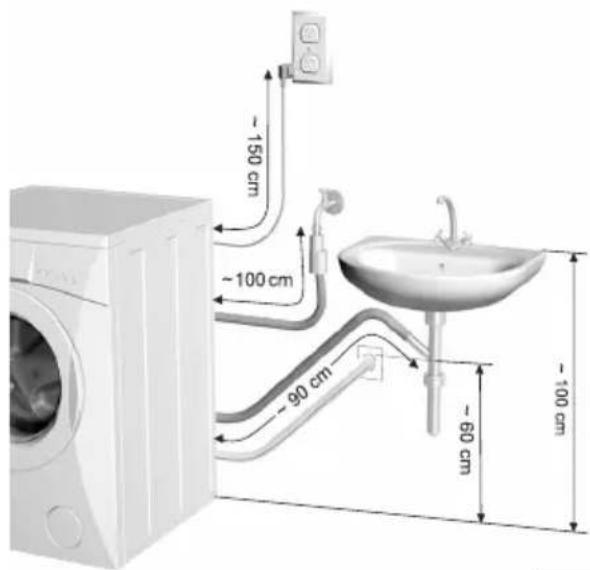

Änden på avloppsslangen måste placeras mellan som lägst 60 cm och som mest 100 cm ovanför golvnivån.

Ansluta apparaten till elnätet

- Sätt i stickkontakten till nätsladden i vägguttaget.

- Rekommenderad spänning och andra uppgifter hittar du på märkplåten ovanför luckan på maskinen.

Vägguttaget måste alltid gå att komma åt och vara försett med en jordledning (i enlighet med de lokala säkerhetsföreskrifterna).

Denna permanenta anslutning får endast utföras av en auktoriserad service-/VVS-tekniker.

Skadad nätsladd får endast bytas ut av tillverkaren eller dennes auktoriserade servicepersonal.

Anslut aldrig apparaten till eluttag för rakapparat eller hårtork.

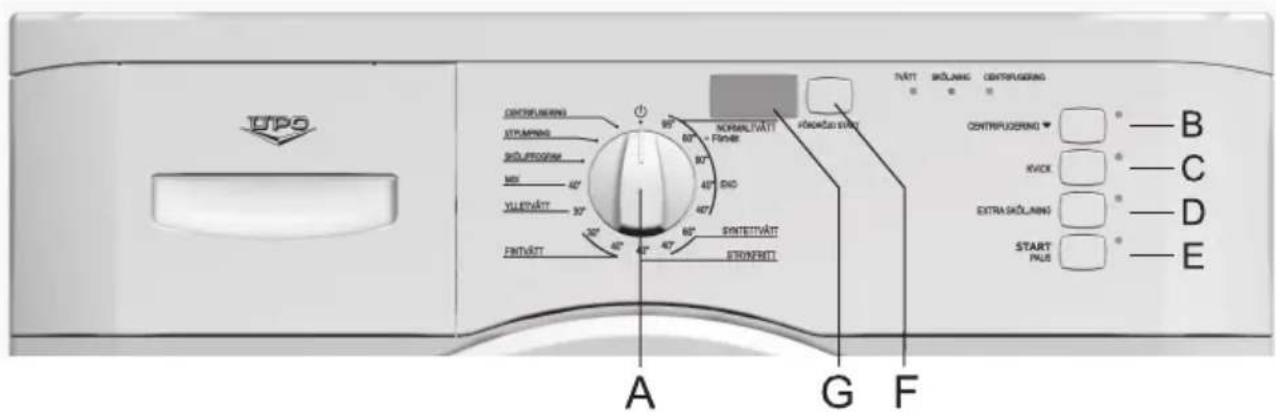

A - programväljare
B - knappen - val av centrifugeringsvarvtal / pumpstopp
C - kvick
D - extra sköljning
E - START/PAUS-knapp
F - fördröjd start
G - display

LED-kontrollampor:

• tvättprogram, programsteg:
  • tvätta + förtvätt
• sköljning
• centrifugering

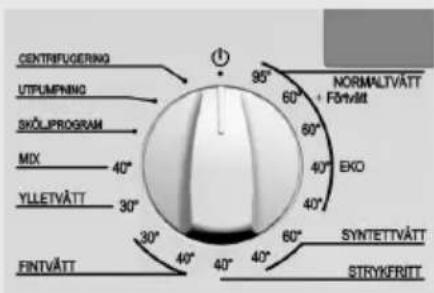

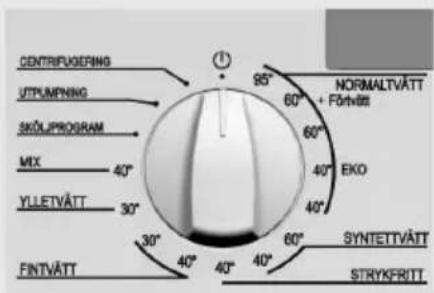

Programväljare Fasta program	Programsteg/del av program
	Normaltvätt+FörtvättEko	Sköljprogram
	SyntettvättStrykfritt	Utpumpning
	Fintvätt Centrifugering
	Ylletvätt
	MIX

Tvättprocedur Tvättprocedur

Öppna luckan till tvättmaskinen

• Lägg in tvätten i trumman
- Stäng luckan
- Öppna vattenkranen
- Fördröjd start
- Fyll på med tvätt- och sköljmedel i respektive fack
- Starta tvättmaskinen genom att trycka på START-knappen (E)

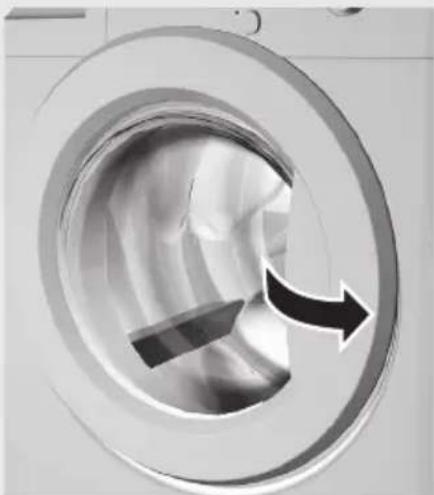

- Öppna luckan till tvättmaskinen.

Ta tag i handtaget (spaken) på luckans högra sida och dra luckan mot dig.

- Sortera tvätten efter textiltyp.

Knäpp alla knappar, dra igen dragkedjor, knyt snören och vänd fi ckorna ut och in.

Lägg ömtåliga plagg i en särskild tvättpåse.

Vi rekommenderar att du fyller trumman med plagg i olika storlekar.

Kontrollera vilken torkmetod som rekommenderas på skötselråden till plaggen (se förteckningen över symboler för textilskötsel på sista sidan i denna manual).

• Lägg in tvätten i trumman. Kontrollera att trumman är tom.
• Stäng luckan till tvättmaskinen.
• Öppna vattenkranen.
• Tryck på PÅ/AV-knappen och välj tvättprogram.

DriftDrift

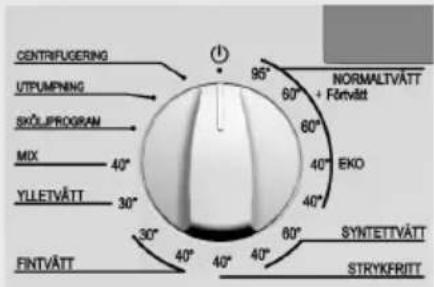

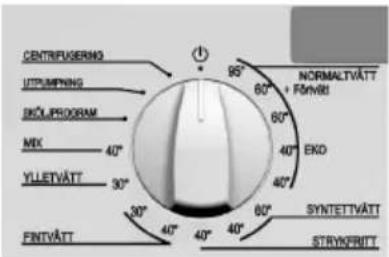

Välj program genom att vrida programväljaren (A) från läge "0" till önskat tvättprogram. Indikatorlampan bredvid startknappen börjar blinka. Programväljaren (A) kan vridas i båda riktningarna.

Välj program efter vilken typ av plagg som ska tvättas och den tvättemperatur som anges på skötselråden på plaggen (mer information fi nns i Programtabellen på sista sidan).

Du kan välja mellan att köra hela, fasta program eller enskilda programsteg/del av program.

Välj tilläggsfunktioner genom att trycka på motsvarande knappar (E).

De fasta programmen är program som omfattar samtliga programsteg, inklusive uppmjukning och centrifugering (se Programtabellen). Du väljer dessa genom att vrida programväljaren till önskat läge.

Normaltvätt

Normalt smutsade sängkläder och underkläder, borddukar, handdukar, skjortor, blusar och tröjor av bomull eller lin.

När du tvättar kraftigt nedsmutsade plagg, använd ett program med förtvätt.

Om du vill spara energi, använd ekonomiprogrammet E 40°C i stället för 60°-programmet.

Syntettvätt

Normalt smutsade skjortor, blusar och andra polyester- och polyamidplagg, eller en blandning av dessa textilier med bomull. Välj programmet strykfritt om du vill förhindra att tvätten skrynklas mycket när den är färdigtvättad.

Fintvätt

Detta program är avsett för ömtåliga plagg (klänningar, skjortor, blusar) samt gardiner.

Ylletvätt

Speciellt skonsamt program som kan användas för tvätt av ylle, liksom för andra känsliga material där handtvätt rekommenderas.

MIX

Specialprogram för tvätt av normalt fl äckade kulörta plagg tillverkade av diverse oömma textilier vid 40°C.

- Val av tilläggsfunktion

Tilläggsfunktionerna ändrar de ordinarie programstegen under de fasta programmen.

Aktivera den aktuella funktionen genom att trycka på motsvarande knapp. Valet bekräftas när indikatorlampan bredvid knappen tänds. Om den önskade funktionen inte gåt att välja under det valda programmet, tänds inte kontrollampan.

Stäng av funktionen genom att trycka på samma knapp en gång till - kontrollampan släcks.

Välj den aktuella funktionen efter att du valt ett av de fasta programmen, men innan du trycker på START-knappen (E).

Display (G)

Efter att man ställt in ett bas- eller delprogram och tryckt på knappen START (E), visas tvättiden på displayen. Efter avslutad tvätt, visas "END" på displayen.

Under pågående tvätt visas den återstående tvättiden i timmar och minuter.

Låg vattentemperatur, låg elnätsspänning, och mindre tvättmängder kan öka tvättiden. Tiden som visas på displayen justeras hela tiden för att motsvara dessa förhållanden.

Fördröjd start (F)

Tryck på knappen (F). Tiden "00:00" kommer då att visas på displayen (G). Varje ytterligare gång man trycker på knappen, kommer den tid som visas på displayen att ökas med 1 timme (max. senareläggning är 23 timmar). Sedan du valt tid, kommer lysdioden ovanför knappen att tändas (fast sken). Om man inte trycker på någon annan knapp under de följande 5 sekunderna, kommer programmets längd att visas på displayen. Funktionen aktiveras när man trycker på knappen START (E). Nedräkning sker med hela timmar från 23:00 till 1:00, därefter sker nedräkningen per minut. Efter avslutad nedräkning startar tvättprogrammet automatiskt.

• För att avbryta eller ändra inställningen för senareläggning av starten; tryck på knappen START/PAUS (E).
• För att ändra senareläggningen; välj ny tid genom att trycka på knappen F. Tryck på START för att sätta igång nedräkningen igen. För att snabbt avbryta en senarelagd start; håll knappen F intryckt i 3 sekunder. Tryck på knappen START för att sätta igång programmet igen.

Centrifugeringshastighet (varv/min) / Pumpstopp

Genom att trycka på knappen (B) kan man minska centrifugeringshastigheten (i varv per minut) till "0". Den optimala varvtalsinställningen för det valda programmet visas när du tryckt 1 gång på knappen. För varje ytterligare gång du trycker på knappen, minskas centrifugeringshastigheten. Det sista valet är "pumpstopp" vilket betyder att tvätten förblir blöt i det sista sköljvattnet.

Använd denna funktion för att undvika veck på tvätten om du inte har möjlighet att ta ur denna ur maskinen direkt efter det att tvättprogrammet är avslutat. Denna funktion lämpar sig speciellt för syntetmaterial och ömtålig tvätt. Denna funktion rekommenderas ej för ylle.

Kvick (väljs via en knapp C)

• energibesparande program
- lämpligt för tvätt av lätt smutsade plagg eller mindre mängder kläder
- kortare tvätt- och sköljtider
- sänker vattenförbrukningen (vissa program)

Extra sköljning

Alternativet för extra sköljning är särskilt lämpligt när man tvättar kläder som bärs av personer som är känsliga mot tvättmedel, t.ex. personer med allergier.

Aktivera den extra sköljningen genom att trycka på knappen (D). Den totala tvättiden blir längre, tiden visas på displayen.

Detta är fristående program som kan användas när du inte behöver köra ett helt tvättprogram. Om du vill använda flera tilläggsprogram efter varandra, måste du stänga av tvättmaskinen innan du väljer nytt program (vrid programväljaren till "0" och vänta i minst en sekund).

Sköljprogram

Separat sköljprogram med centrifugering mellan sköljningarna samt en slutcentrifugering. Detta program är lämpligt för plagg som har handtvättats och tål centrifugering.

Centrifugeringsvarvtalet kan minskas genom att trycka på (♀) knappen - val av centrifugeringsvarvtal (rpm).

Utpumpning

Använd detta om tvättprogrammet avbröts eller om funktionen avbryt tömning aktiverades, och du endast vill tömma ut vattnet i trumman utan att centrifugera.

Centrifugering

Snabbcentrifugering (högt varvtal) av oömma plagg.

Centrifugeringsvarvtalet kan minskas genom att trycka på (6) knappen - val av centrifugeringsvarvtal (rpm).

- Fylla på tvätt- och sköljmedel

(se Tvätt- och energispartips)

• fack förtvätt
• fack huvudtvätt
• fack sköljmedel

Om du inte väljer ett program med förtvätt, kan du fylla på tvättmedel direkt i trumman med hjälp av doseringsmåttet.

Fyll inte facket högre än den markerade nivån när du fyller på sköljmedel.

Kom ihåg att stänga tvättmedelslådan innan du öppnar/stänger luckan till tvättmaskinen.

Starta tvättmaskinenStarta

tvättmaskisenART-knappen (E). Maskinen går igång efter några sekunder. Indikeringslampan som anger aktuellt tvättsteg tänds. Om luckan inte är riktigt stängd när maskinen sätts på, börjar indikeringslampan för START blinka efter ett par sekunder. Stäng luckan ordentligt - maskinen kör det valda programmet. Tiden som återstår för tvättprogrammet visas på displayen (för indikeringslampa).

- I takt med att de olika programstegen slutförs, släcks motsvarande kontrollampa och nästa tänds.

- Om du vill byta tvättprogram efter att tvättmaskinen startats, vrider du programväljaren till läge "0" och väntar i en sekund. Välj därefter nytt program. När maskinen stängs av raderas tidigare valda tilläggsfunktioner (t.ex. avbryt tömning). De måste därför väljas/aktiveras på nytt.

När du stänger av tvättmaskinen (OFF) raderas alla förvalda funktioner; dessa måste därför slås PÅ/väljas igen.

- Tvättprogrammet har gått klart

När ett tvättprogram gått klart visas detta genom att de lysdioder som indikerar tvättförloppet börjar att blinka. Meddelandet "End" visas på displayen.

• Tvättmaskinsluckan kan öppnas.
• Ta ut tvätten ur maskinen och avlägsna alla eventuella främmande partiklar och annat från luckans tätningsring.
• Lämna luckan öppen så att maskinen kan torka ur.
• Stäng av den vattenkran som maskinen är ansluten till.
• Stäng av tvättmaskinen genom att vrida programväljarvredet (A) till läge "0".

Efter avslutat tvättprogram bör maskinens eltillförsel stängas av genom att elkontakten dras ut ur vägguttaget.

- Av användaren

AvbrottAvbrott

Om inställningen "pump stop" bhar valts, stannar programmet automatiskt vid sista sköljningen och symbolen för pumpstopp visas på displayen. LED indikeringen bredvid START knappen blinkar. Programmet kan köras färdigt genom att man trycker på knappen START (E); i detta fall kommer programmet att köra en avslutande centrifugering, enligt vad som bestäms av programmet. Centrifugeringsvarvtalet kan minskas genom att trycka på (♀) knappen - val av centrifugeringsvarvtal (rpm). Programmet kan även ändras genom att man vrider programväljarvredet till läget "0" och väljer endera centrifugering eller enbart utpumpning av vattnet mellan extra program eller cykler.

Att avbryta manuellt

Programmet avbryts om programväljarvredet (A) vrids till läge "0". Finns det vatten i maskinen, välj då något av extraprogrammen (utpumpning, centrifugering) för att tömma tvättrumman och köra programmet färdigt.

PAUS-knapp

Du kan när som helst tillfälligt avbryta programmet genom att trycka på PAUS-knappen (E). Efter att den av säkerhetsskäl inlagda tidsfördröjningen har gått, kan du öppna luckan, förutsatt att det inte finns något vatten i trumman. Kör klart programmet genom att trycka på START-knappen (E).

• Fel

Programmet avbryts om ett fel skulle uppstå. De visas med blinkande indikeringslampor (se avsnittet om Felsökning).

- Strömavbrott

Vid strömavbrott blir programmet avbrutet, när strömmen är åter fortsätter programmet.

Var försiktig om strömmen går och trumman fortfarande är vattenfylld - töm ut vattnet (programsteget Tömning) innan du öppnar luckan.

Tvätt- och energispartips

• Innan du tvättar bör du sortera tvätten efter typ av plagg, smutsgrad och färgäkthet.
• Innan du väljer tvättprogram, kontrollera etiketten med skötselråd på de olika plaggen (se Underhållstabell).
• Tvätta nya, kulörta plagg separat första gången.
• Tvätta mycket hårt smutsad tvätt i små mängder och öka tvättmedelsdoseringen.
• Behandla svåra fläckar med speciellt fläckborttagningsmedel, så sänker du tvättmaskinens energiförbrukning.
• Använd kortprogrammet vid tvätt av lätt smutsad tvätt och välj en lägre tvättemperatur. På så sätt sänker du energiförbrukningen med upp till 50 %.
• Undvik att köra maskinen med endast halvfull trumma eller mindre för att spara energi, samt för att utnyttja apparatens prestanda på ett effektivare sätt.
• Den maximala mängden torr tvätt anges i Programtabellen på sista sidan.
• Innan du tvättar, töm fickorna, dra upp blixtlåsen och ta bort eventuella metallklämmor eller –nålar/pins som kan fastna i eller skada tvätten eller tvättrumman.
• Sära på tvätten innan du lägger in den i trumman.
• Använd endast maskintvättmedel.

• Dosera tvättmedel, pulver eller flytande, enligt tillverkarens anvisningar.

• Om vattnets hårdhetsgrad överstiger 14°dH, rekommenderar vi att vattnet avhärdas. Denna garanti omfattar inte skador på värmeelement som uppkommit till följd av att avhärdningsmedel inte använts.

• Användande av klorinbaserade blekmedel rekommenderas inte, eftersom dessa kan förorsaka skada på värmeelementet.

Hårdhets-skala	Hårdhetsgrad
	°dH(°N) m mol/l °fH(°F) p.p.m.
1 - Mjukt	< 8,4 < 1,5 < 15 < 150
2 - Medel	8,4 - 14 1,5 - 2,5 15 - 25 150 - 250
3 - Hårt	>14 >2,5 >25 >250

Vid hårt vatten dosera tvättmedel enligt tabellen för grad 1 och tillsätt lämplig mängd mjukgörare (se tillverkarens anvisningar).

• Du kan även dosera tvättmedlet direkt i trumman.
• Om du använder tjockt, fl ytande sköljmedel, rekommenderar vi att du späder ut det med vatten för att förhindra att kanalerna till sköljmedelsfacket sätts igen.
• Om tvättmaskinen är utrustad med en avskiljande skiva för tvättmedelsfacket, kan du även hälla fl ytande tvättmedel i mittfacket (endast vissa modeller). Om du använder pulvertvättmedel lyfter du upp skivan, och om du använder fl ytande tvättmedel skjuter du ned den.
• Flytande tvättmedel är endast avsett för huvudtvätt, utan förtvätt.
• Lägg särskilt ömtåliga plagg (strumpbyxor, ömtåliga damunderkläder osv.) i tvättpåsen.
• Hög centrifugeringshastighet gör att fuktnivån i plaggen blir mindre. Det gör att plaggen torkar snabbare när de torktumlas, vilket i sin tur sänker energiförbrukningen.

Undvik att lägga tvättmedel som klumpat ihop sig i tvättmedelsfacket, eftersom röret i tvättmaskinen kan sättas igen.

Rengöring och underhåll

• Höljet bör rengöras med en mjuk trasa och ett milt rengöringsmedel.
• Trummans inre och packningen till luckan rengör du genom att köra maskinen tom på 60°C och dosera hälften så mycket tvättmedel som vanligt.
• Frekvent användande av program med låg temperatur i kombination med flytande tvättmedel kan skapa bakterietillväxt och dålig lukt i tvättmaskinen.
  För att udvika detta rekommenderar vi att man använder ett bomullsprogram 95°C utan någon tvätt i trumman, men med tvättmedel, detta bör ske minst en gång i månaden.
• Vid behov, rengör tvättmedelsfacket. Dra ut det helt från höljet genom att trycka på fliken (se fig.)

- Vid behov, rengör locket till proppen under rinnande vatten.

- Rengör den med en borste under rinnande vatten och torka av. Ta bort eventuella intorkade tvättmedelsrester på botten av höljet.

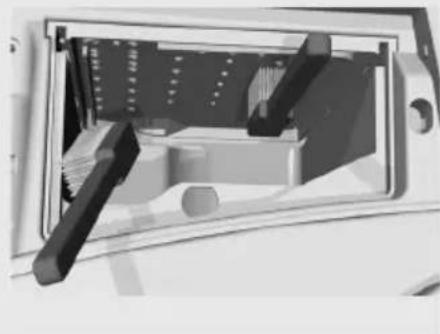

- Rengör hela sköljområdet i tvättmaskinen med en borste, särskilt munstyckena i överdelen av sköljområdet.

- Rengör nätet till slangfi ltret med jämna mellanrum under rinnande vatten.

- Om slangen lossas efter varje tvätt ska gummipackningen torkas av. Det gör att packningen håller längre.

- Öppna fi Iterlocket med hjälp av en platt skruvmejsel eller liknande verktyg.

- Filtret måste rengöras då och då, speciellt efter tvätt av noppiga eller gamla plagg.

- Vrid försiktigt filtret moturs och låt vattnet tömmas ut längsamt. Tag sedan ut fi ltret och gör det rent under rinnande vatten.

- Sätt tillbaka fi ltret på det sätt som visas i bilden och dra åt genom att vrida det medsols. For att vara säker på att filtet (A) inte läcker är det viktigt att det inte finns smuts på fi Iterpackningen.

Felsökning

Tvättmaskinen kontrollerar själv vissa funktioner under det att den tvättar. Om den vid denna kontroll skulle upptäcka några problem, indikeras detta av ett felmeddelande (Fx) på displayen och dessutom börjar lysdioderna att blinka. Maskinen signalerar ett fel så snart det upptäcks.

Tvättprogrammet går då över i pausläge. Om felet ligger i värmesystemet, kör maskinen tvättprogrammet färdigt – dock utan värme.

Om felet uppträder medan maskinen är igång, kommer felkoden och den återstående tvättiden växelvis att visas på displayen.

Felmeddelandet visas tills dess maskinen stängs av.

Fel:

2 - Två blinkningar: luckan är inte ordentligt stängd

3 - Tre blinkningar: bristfälligt vatteninlopp

7 - Sju blinkningar: bristfälligt vattenutlopp

I dessa fall kan du åtgärda felet själv (Se tabellen Felsökning).

1 - En blinkning: fel på temperatursensor
4 - Fyra blinkningar: fel på rotationssensor
5 - Fem blinkningar: fel på motor
6 - Sex blinkningar: Fel på värmesystem

Om något av dessa fel skulle inträffa, anteckna felkoden, stäng av maskinen och kör programmet en gång till. Om felet kvarstår, kontakta närmaste auktoriserade servicecenter (indikatorlamporna fortsätter att blinka tills du stänger av maskinen).

Olika störningar från den omgivande miljön (t.ex. elektriska apparater) kan även de ge upphov till att maskinen signalerar att något är fel. Om detta händer:

• stäng av apparaten och vänta några sekunder;
• sätt på apparaten igen och kör tvättprogrammet en gång till.

Om felet kvarstår; ring serviceverkstaden.

Garantin omfattar inte fel som beror på störningar från miljön (t.ex. åsknedslag, strömkretsar. naturkatastrofer osv.).

Fel Möjlig orsak Åtgård
Maskinen fungerar inte (symbolerna lyser inte).	Maskinen är inte påslagen. Kontrollera att:• det fi nns ström i vägguttaget,• säkringen är hel,• stickkontakten sitter i vägguttaget.
FEL 2Tvättprogrammet startar inte.• I början av tvättprogrammet:På/av-indikatorlampan blinkar.• Under tvätt:Indikatorlamporna blinkarregelbundet två gånger.	Luckan är inte ordentligt stängd.	Tryck luckan mot maskinen.
FEL 3Vattnet kommer inte in i maskinen (efter cirka 4 min indikerar maskinen felet – Indikatorlamporna blinkarregelbundet tre gånger).	Bristfälligt vatteninlopp. Kontrollera att:• vattenkranen är öppen,• inloppsrörets nätfi lter är rent.Tryck på START-knappen.
Det läcker vatten från maskinen.	Filtret har inte dragits åt ordentligt.Inloppsröret är inte ordentligt fastskruvat i maskinen eller vattenkranen.Avloppsröret har lossnat.	Dra åt fi ltret.Skruva fast inloppsröret.Sätt fast/placera avloppsröret i anslutning till golvbrunnen.
Maskinen står inte still under drift.	Maskinen står inte plant.Transportsäkringarna har inte tagits bort.	Justera maskinen i horisontalled och höjdled med hjälp av de ställbara fötterna.Ta bort transportsäkringarna.
Maskinen vibrerar under centrifugeringen.	Ojämnt fördelad tvätt, särskilt vid tvätt av små kvantiteter (t.ex. endast en badrock).	Detta är normalt, maskinen sänker automatiskt varvtalet om vibrationerna blir för kraftiga.Öka tvättmängden (fl er plagg).
Mycket kraftig skumbildning i samband med tvätt.	För mycket tvättmedel används. Följ tvättmedeltillverkarens rekommendationer för doseringsmängd och anpassa även efter vattnets hårdhetsgrad och plaggens smutsgrad.Använd endast maskintvättmedel.
FEL 7Otillräckligt med vatten eller inget vattens alls pumpas ut från maskinen (maskinen indikerar felet -indikatorlamporna blinkar regelbundet sju gånger).	Vattenutloppet är tilltäppt. Kontrollera att:• fi ltret är rent,• utloppsröret inte är tilltäppt,• avloppet inte är tilltäppt,• utloppsröret är placerat högre upp än 1 m. Tryck en gång till på START-knappen.
Fel Möjlig orsak Åtgärd
Tvätten har inte centrifugerats tillräckligt.Inget fel rapporteras.	Maskinen aktiverade UKS*-funktionen. Maskinen har automatiskt sänkt centrifugeringsvarvtalet på grund av att tvätten är ojämnt fördelad.	Maskinen fungerar som den ska. Blanda stora och små plagg nästa gång du tvättar.
Fettfl äckar på kläderna trots att de tvättats.	För lite tvättmedel har använts (tvätten var mycket hårt smutsad).	Tvätta plaggen en gång till.Öka tvättmedelsdoseringen när du tvättar hårt smutsade plagg, alternativt använd fl ytande tvättmedel.
Smutsfl äckar på plaggen efter tvätt.	Du använde fl ytande tvättmedel/ kulörtvättmedel som inte innehåller vitmedel.	Använd tvättmedel som innehåller vitmedel.
Fläckar av vitt pulver på plaggen.	Detta beror inte på otillräcklig sköljning, utan på användning av neo-fosfathaltiga tvättmedel, som innehåller icke-lösliga komponenter (zeoliter) för att sänka vattnets hårdhetsgrad. Dessa substanser kan sätta sig på textilfi brerna.	Skölj genast tvätten ytterligare en gång.Använd fl ytande tvättmedel som inte innehåller zeoliter.Försök borsta bort pulvret/fl äckarna med en borste.
Tvättmedelsrester i tvättmedelfacket.	För lågt vattentryck.En del tvättmedel kan fastna i tvättmedelsfacket om de blir blöta.	Rengör fi lternätet till inloppsröret.Öka vattennivån om vattentrycket är för lågt.Torka rent tvättmedelsfacket innan du fyller på med nytt tvättmedel.
Sköljmedlet sköljs inte ur tvätten helt, alternativt det fi nns vatten kvar i sköljmedelfacket.	Sugskyddet är felplacerat eller igensatt.	Rengör facket och sätt fast skyddet ordentligt.
Obehaglig lukt i trumman. • Del	Av plagg, tvättmedels och sköljmedelsrester i fi ltret.Bakterietillväxt	Kontollera att fi ltret är rent.Använd bomullsprogram 95°C utan någon tvätt i trumman, men med tvättmedel .
Tvättiden är längre än vanligt.Tiden som visas på displayen korrigeras under tvättcykeln.	Låg temperatur på det tillförda vattnet.På grund av ojämnt fördelad tvätt har maskinen aktiverat UKS*.Låg nätpänning.Ett fel har uppstått i strömförsörjningen.	Tvättiden kan bli upp till 60 % längre. Men det innebär inte att något är fel på maskinen.Tvättiden förlängs med lika lång tid som strömavbrottet varade.
FEL 1Programtemperatur uppnås inte (maskinen indikerar felet – indikatorlamporna blinkar regelbundet en gång).	Temperatursensorn är bortkopplad från den elektroniska kretsen.	Stäng av maskinen och vänta några sekunder,sätt på maskinen igen och kör tvättprogrammet en gång till.Om felet indikeras på nytt, kontakta en servicetekniker.
FEL 4Rotationshastighet uppnåsej enligt valt program(maskinen indikerar felet– indikatorlamporna blinkarregelbundet fyra gånger).(för vissa modeller visasFAILURE 2 (fel 2).	• Varvtalssensor är bortkopplad.• Motorn har överbelastats pga.alltför hög vattennivå (manuell tillförsel av vatten) eller alltförstor tvättvolym.• Fel på motorn.	• Stäng av maskinen och vänta några sekunder,• sätt på maskinen igen och kör tvättprogrammet en gång till.Om felet indikeras på nytt, kontakta en servicetekniker.
FEL 5Motordriften avbryts,eller motorn går inte(maskinen indikerar felet– indikatorlamporna blinkarregelbundet fem gånger).	Överbelastad motor ellermotorfel.	• Stäng av maskinen och vänta några sekunder,• sätt på maskinen igen och kör tvättprogrammet en gång till.Om felet indikeras på nytt, kontakta en servicetekniker.
FEL 6Programtemperatur uppnåsinte (maskinen indikerar felet– indikatorlamporna blinkarregelbundet sex gånger).	• Fel på värmare.• Inloppsvattnet är för kallt.• Manuell tillförsel av vatten.	• Stäng av maskinen och vänta några sekunder,• sätt på maskinen igen och kör tvättprogrammet en gång till.Om felet indikeras på nytt, kontakta en servicetekniker.

* UKS: universal stability control – denna funktion begränsar vibrationerna i samband med centrifugering.

Om du inte lyckades avhjälpa felen på egen hand med hjälp av ovanstående felsökningsschema och åtgärder, ring närmaste auktoriserade servicebutik.

Garantin omfattar inte reparationer av fel som orsakats av felaktiga anslutningar eller användning av apparaten, och det är därför kunden som får stå för kostnaderna för sådana reparationer.

Programtabell - 6 kg

Fasta program	Max tvättmängd (kg)	Temp. (°C)	Centrifugering (max. varvtal)	Vattenförbr. L	Energiörbr. kWh
				varvtal varvta
				800 - 1400	800 - 1400
Normaltvätt 6 95			1400	51 2,05
Normaltvätt* 6 60 45 1,02
Normaltvätt + förtvätt 6	60 53 1,34
Normaltvätt 6 40 45 0,66
Normaltvätt EKO 6 40	45 0,71
Syntettvätt 3 60			1000	43 0,82
Syntettvätt 3 40 40 0,41
Syntettvätt - strykfritt 2,5	40		700	40 0,41
Fintvätt 2,5 30 55 0,36
Ylletvätt	2 30	600		42 0,20
MIX	3 40	1000		45 0,42
Programsteg/del av program
Sköljprogram	3		1000	32 0,04
Utpumpning	6		-- 0,001
Centrifugering 6		1400	-	0,05

* Programmet testat enligt EN 60456 och med högsta centrifugeringshastighet vald.

Programtabell

- 5,5 kg

Fasta program	Max tvättmängd (kg)	Temp. (°C)	Centrifugering (max. varvtal)	Vattenförbr. L	Energiörbr. kWh
				varvtal varvtal
				800 - 1400	800 - 1400
Normaltvätt 5,5 95			1400	51 2,13
Normaltvätt* 5,5 60 45 1,04
Normaltvätt + förtvätt 5,5 60 53 1,34
Normaltvätt 5,5 40 45 0,56
Normaltvätt EKO 5,5 40 45 0,61
Syntettvätt 2,5 60			1000	43 0,79
Syntettvätt 2,5 40 40 0,38
Syntettvätt - strykfritt 2,5 40			700	40 0,38
Fintvätt 2,0 30 55 0,31
Ylletvätt 1,5 30 600		42 0,18
MIX	2,5 40	1000		45 0,39
Programsteg/del av program
Sköljprogram 2,5		1000	30 0,04
Utpumpning	5,5		-	-	0,001
Centrifugering	5,5		1400	-	0,05

* Programmet testat enligt EN 60456 och med högsta centrifugeringshastighet vald.

Programtabell
- 5 kg / 4,5 kg (slim)

Fasta program	Max tvättmängd		emp. (°C)	entrifugering (max. vartal)	Vattenförbr. L		Energiörbr. kWh
					varvtal varvta
					800 - 1400		800 - 1400
	5kg 4,5kg 5kg 4,5kg 5kg 4,5kg
Normaltvätt 5 4,5 95				1400	45 40	1,95 1,80
Normaltvätt* 5 4,5 60 42 37	0,95 0,85
Normaltvätt + förtvätt 5 4,5	60 43 43	0,99 0,99
Normaltvätt 5 4,5 40 42 37	0,55 0,51
Normaltvätt EKO 5 4,5 40 4	2 37 0,55	0,56
Syntettvätt	2,5	2,0 60		1000	31 31	0,61 0,61
Syntettvätt	2,5	2,0 40	29 29	0,34 0,34
Syntettvätt - strykfritt	2 1,5	40		700	29 29	0,34 0,34
Fintvätt	2 1,5	30 50	45 0,20	0,15
Ylletvätt	1,5	1,0	30	600	42	38	0,18	0,15
MIX	2,5	2,0 40	10	00 35 35	0,29 0,29
Programsteg/del av program
Sköljprogram	2,0	2,0		1000	24		0,03
Utpumpning	5 4,5		- -		0,001
Centrifugering	5	4,5		1400	-		0,04

* Programmet testat enligt EN 60456 och med högsta centrifugeringshastighet vald.

Programtabell/ Tilläggsfunktioner

Program	Centrifugeringshastighet Pupstopp	Kortprogram	Extra sköljning
Fasta program
Normaltvätt	●/●	●
Normaltvätt + förtvätt	●/●	●
Syntettvätt	●/●	●
Fintvätt	●/●	●
Ylletvätt	●/●	●
MIX	●/●	●
Programsteg/del av program
Sköljprogram	●
Utpumpning
Centrifugering	●

• kan väljas

Underhållstabell

Normal tvättSkontvätt	95Max.tvättem-peratur95°C95	60Max.tvättem-peratur60°C60	40Max.tvättem-peratur40°C40	30Max.tvättem-peratur30°C30	Handtvätt	Får ej tvättas
Blekning Blekning i kallvatten				Blekning ej tillåten
Strykning Varmt strykjärnmax. 200°C		Varmt strykjärnmax. 150°C		Varmt strykjärnmax. 110°C		Strykning ej tillåten
Kemtvätt Kemtvätt i alla lösningsmedel		PPerkloretylenR11, R113,fotogen		FKemtvätt ifotogen, i renalkohol och iR113		Kemtvätt ej tillåten
Torkning Planttorka Dropptorka Hängtorka				Hög temperaturLåg temperatur		Torktumling ej tillåten
