Varumärke	Anslut
Modell	416-117
Produkttyp	Luftkonditionering (Split-system värmepump)
Effektförbrukning	0.19 - 1.7 kW
Värmeeffekt	5.5 kW
Kyleffekt	4.5 kW
SCOP	4.6
Drifttemperaturområde (Uppvärmning)	-20°C till +30°C
Luftflöde	770 m³/h
Avfuktningskapacitet	1.4 L/h
Ljudtrycksnivå (Inne/Ute)	36 / 50 dB(A)
Kylmedium	R410A (1300 g)
Kompressortyp	Inverter (Sanyo Rotary)
Energiklass	A++
Säkringsvärde	10 A, trög
Spänning	230 V
Innedelens mått (B x H x D)	866 x 292 x 206 mm
Utedelens mått (B x H x D)	899 x 596 x 378 mm
Innedelens vikt	11 kg
Utedelens vikt	43 kg
Avfrostningsfunktion	Vid behov
Droppbrickevärmare (Ute)	Ja
Vevhusvärmare	Ja
Elektronisk expansionsventil	Ja
I-Feel-funktion (Fjärrsensor)	Ja
Justerbara horisontella/vertikala lameller	Ja / Ja
Automatisk återstart efter strömavbrott	Ja
Underhållsuppvärmning (+8°C)	Ja

Vanliga frågor - 416-117 Anslut

Hur ofta bör jag rengöra luftfiltret?

Det rekommenderas att dammsuga luftfiltret varannan vecka och göra en grundlig rengöring var tredje månad. Ett igensatt filter minskar effektiviteten och ökar energiförbrukningen.

Vad gör I-FEEL-funktionen?

I-FEEL-funktionen använder en temperatursensor i fjärrkontrollen för att mer exakt reglera temperaturen i området där fjärrkontrollen befinner sig. Den skickar temperaturavläsningar till enheten var tionde minut.

Varför värmer min luftkonditionering inte ordentligt?

Kontrollera om temperaturinställningen är korrekt, filtret är rent och att det inte finns några hinder vid luftintaget/utloppet. Se också till att fönster och dörrar är stängda. Om utomhustemperaturen är mycket låg kan värmekapaciteten minska.

Kan jag installera luftkonditioneringen själv?

Nej, installationen måste utföras av en kvalificerad fackman i enlighet med lokala föreskrifter och bruksanvisningen. Felaktig installation kan orsaka elchock, brand eller funktionsfel.

Vad gör TURBO-funktionen?

TURBO-funktionen kör fläkten på maxhastighet för att snabbt nå önskad temperatur. Den är tillgänglig i COOL- och HEAT-lägen och stängs automatiskt av när man byter läge eller fläkthastighet.

Hur ställer jag in timern på fjärrkontrollen?

Tryck på TIMER ON eller TIMER OFF, använd sedan + eller - knapparna för att ställa in önskad tid inom 5 sekunder. Tryck på samma timer-knapp igen för att bekräfta. Se till att klockan är inställd korrekt först.

Vad ska jag göra om fjärrkontrollen inte fungerar?

Kontrollera om det finns magnetisk eller elektrisk störning nära enheten, se till att fjärrkontrollen är inom räckvidd och riktad mot mottagaren, byt batterier om det behövs och kontrollera om det finns skador. Om det fortfarande inte fungerar, använd den manuella AUTO/STOP-knappen på enheten.

Hur växlar jag mellan Celsius och Fahrenheit?

Med enheten avstängd, tryck och håll in MODE- och -knapparna samtidigt för att växla mellan Celsius och Fahrenheit på fjärrkontrollens display.

Vad gör X-FAN-funktionen?

När den aktiveras i COOL- eller DRY-läge fortsätter innedelsfläkten att gå i cirka 10 minuter efter att enheten stängts av för att torka förångaren och förhindra mögelbildning. Tryck på X-FAN igen för att stoppa fläkten omedelbart.

Vilken temperaturinställning rekommenderas för energibesparing?

Ställ in temperaturen på en måttlig nivå, cirka 5°C svalare än utomhustemperaturen för kylning. Undvik överkylning eller överhettning. Använd gardiner eller persienner för att blockera solljus och håll fönster stängda.

BRUKSANVISNING 416-117 Anslut

Att tänka på vid installationen....10

Val av monteringsplats....10

Försiktighetsåtgärder avseende elektrisk utrustning....11

Installationsritning....13

Installera och underhålla luftfiltret 20

HANDHAVANDE 21

Kontrollera före användning 21

Fjärrkontroll 21

Beskrivning av specialfunktioner 27

Efter användning 30

AIIMÄN INFORMATION OcH TIpS 31

UNDERHÅII 32

Rengöring och skötsel 32

fEISÖKNING 34

NORSK 39

SIKKERHETSANVISNINGER 39

TEKNISKE DATA 40

BESKRIVEISE....41

MONTERING 42

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

WARNING!

• Denna luftvärmpump är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap, om de inte övervakas eller har fått instruktioner angående användning av apparaten av en person som ansvarar för deras säkerhet.
• Barn ska hållas under uppsikt så att de håller sig på avständ från pumpen.
• Om du känner att det luktar bränt ska du direkt stänga av pumpen och ta kontakt med auktoriserad servicepersonal. Om luftvärmepumpen förblir påslagen trots att ett fel uppstått kan pumpen skadas, orsaka elstötar eller eldsvåda.
• Rör inte vid luftvärmepumpen om du är våt om händerna. Du riskerar annars att få en elstöt.
• Var försiktig så att strömsladden eller styrkabeln inte skadas. En skadad strömsladd eller styrkabel måste åtgärdas av en elektriker och sladden/kabeln måste bytas ut mot en av angiven typ.
• Kabeldragningen måste anpassas efter aktuell miljö för att undvika att eldsvåda uppstår. Använd aldrig förgreningsdosa eller liknande för att ansluta strömsladden.
• Stäng av strömförsörjningen till luftvärmepumpen om den inte ska användas under en längre tid. Blir den dammig kan det leda till överhettning, eldsvåda och andra olycksfall.
• Var försiktig så att inte strömsladden skadas. Använd inte heller annan typ av strömsladd som inte rekommenderas. Det kan leda till eldsvåda på grund av att strömsladden blir överhettad.
• Stäng av strömmen innan du rengör luftvärmepumpen för att minimera risk för elstötar eller skador.
• Strömförsörjningen måste vara skyddad av en jordfelsbrytare, och ha tillräcklig kapacitet för att driva luftvärmepumpen. Slå inte på och av luftvärmepumpen alltför ofta. En koppling av Y-typ är lämpad för luftvärmepumpens strömförsörjning. Om strömsladden skadas måste den bytas ut av tillverkaren, en serviceverkstad eller liknande.
• Vid för hög spänning kan elektriska delar inne i pumpen skadas, vid för låg spänning börjar kompressorn vibrera kraftigt, vilket kan skada kylsystemet eller kompressorn, och de elektriska komponenterna slutar fungera.
• Kontrollera att pumpen är korrekt jordad. Är pumpen inte jordad kan den avge elstötar.
• Av säkerhetsskäl ska du stänga av huvudströmbrytaren innan du sköter om eller rengör luftvärmepumpen, och även då du inte tänker använda den under en längre tid. Damm som ansamlas kan leda till eldsvåda eller elstötar.
• Välj lämplig temperatur. Rummet bör vara ungefär 5 grader svalare än utomhustemperaturen.

På så vis sparar du energi.

• Ha inte fönster och dörrar öppna under längre tid medan du använder luftvärmepumpen Luftvärmepumpen fungerar annars inte särskilt bra.
• Blockera inte luftintag eller luftutsläppet. Pumpen fungerar då inte som den ska, och fel kan uppstå.
• Allt antändligt material ska hållas på minst 1 meters avständ från pumpen. Det kan leda till eldsvåda eller explosion.
• Installera utomhusenheten ordentligt. Pumpen kan falla ned och skada någon.
• Kliv aldrig på utomhusenheten, och ställ ingenting tungt ovanpå den. Det kan orsaka material- och personskador.
• Försök aldrig reparera en trasig luftvärmepump på egen hand. Felaktigt utförda reparationer kan leda till elstötar eller eldsvåda.
• Var försiktig så att inte strömsladd och styrkabel kommer till skada. Kontakta auktoriserad servicepersonal om de är skadade.
• Stick aldrig in händerna eller några föremål i luftintaget eller utloppet. En olycka kan inträffa.
• Djur och växter ska inte utsättas för luftflödet från pumpen. Det kan påverka dem negativt.
• Utsätt inte dig själv för kall luft som strömmar från pumpen under en längre tid. Det är ohälsosamt.
• Försök inte använda luftvärmepumpen för annat syfte, t.ex. kyla mat eller torka kläder.
• Stänk inte vatten på luftvärmepumpen. Det kan leda till elstötar eller funktionsfel.
• Placera aldrig en gasspis eller liknande i närheten av luftvärmepumpen. Det orsakar koldioxidförgiftning på grund av ofullständig förbränning.

TEKNISKA DATA

Effekt	0,19-1,7 kW
Värmeeffekt 5,5 kW (3,65W)
Kyleffekt 4,5 kW (3,5W)
SCOP	4,6
Temperaturområde värmedrift -20°C - +30°C
Luftflöde	770 m3/h
Avfuktningskapacitet 1,4 L/h
Ljudtrycksnivå inomhudel/utomhusdel 36/50 dB(A)
Köldmedium R410A (1300 g)
Köldmedieanslutning Fläns 1/4+3/8
Kompressorstyrning	Inverter
Kompressor Sanyo Rotary
Energiklass	A++
Säkring 10 A, trög
Spänning	230 V
Mätt inomhusdel/utomhusdel B866xH292xD206/B899xH596xD378 mm
Vikt inomhusdel/utomhusdel 11/43 kg
Behovsstyrd avfrostning Ja
Trågvärmare i utomhusdel Ja
Vevhusvärmare för kompressor Ja
Elektronisk expansionsventil	Ja
I-feel funktion (Temperatursensor i fjärrkontroll)	Ja
Justerbara spjäll horisontellt/vertikalt	Ja/Ja
Automatisk uppstart efter strömavbrott	Ja
Underhållsvärme +8°C Ja

Lämplig till 130 m ^2 (talet är en uppskattning som påverkas av bostadens isolering och klimat).

BESKRIVNING

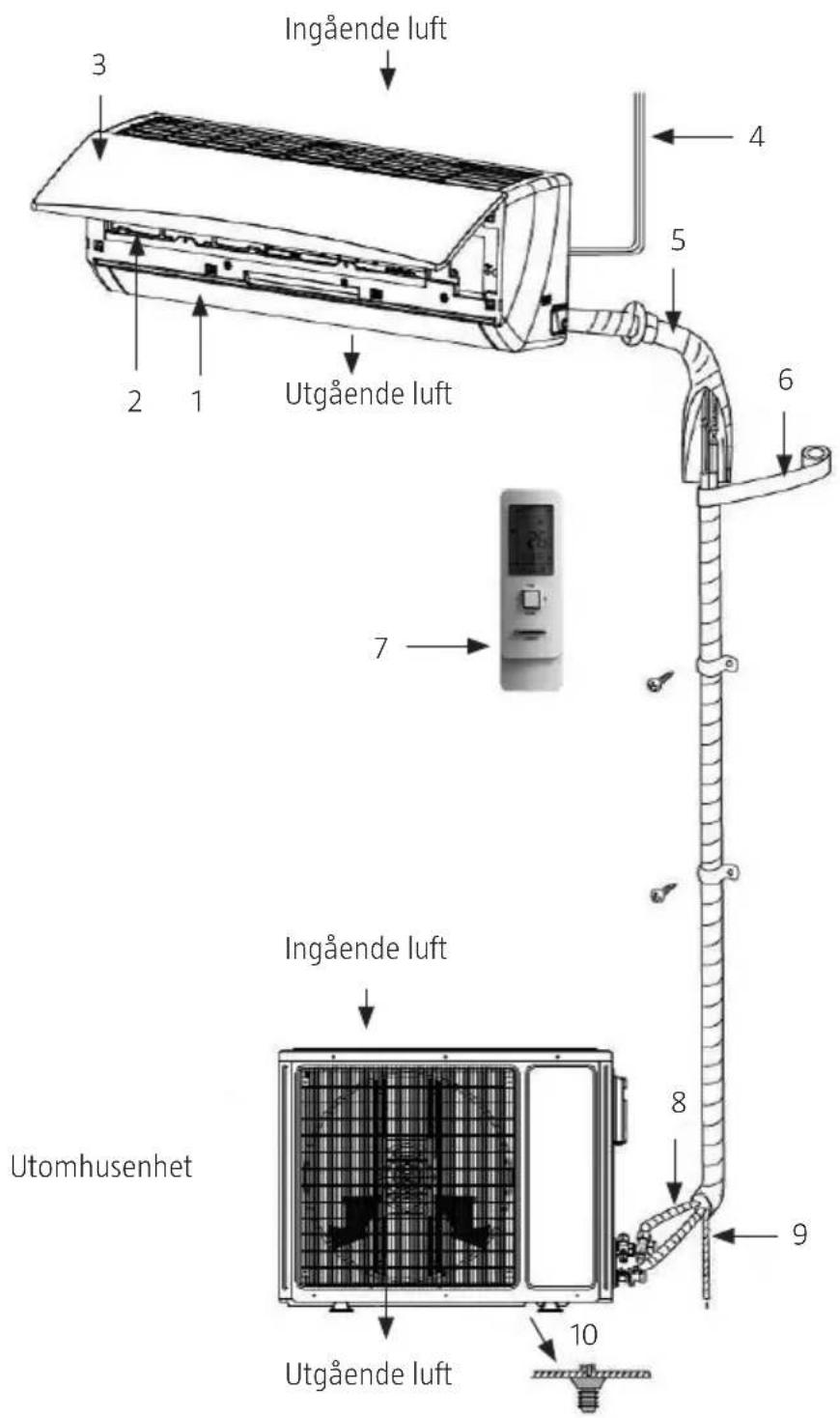

Inomhusenhet

1. Vågrätt ventilationsgaller
2. Filter
3. Frontpanel
4. Strömsladd
5. Rör längs väggen
6. Tejplindning
7. Fjärrkontroll
8. Anslutningsrör
9. Avloppsslang
10. Avloppskoppling

Luftvärmepump för uppvärmning och luftkonditionering

ATT TÄNKA PÅ VID INSTALLATIONEN

WARNING!

• Installationen av luftvärmepumpen skall endast utföras av behörig fackman och i enlighet med lokala bestämmelser och denna bruksanvisning.
• Före installationen måste du kontakta en lokal behörig installationsfirma. Om luftvärmepumpen inte installeras av en behörig montör kan eventuella fel inte åtgärdas.
• Om luftvärmepumpen ska flyttas, kontakta även då din lokala installationsfirma.
• Varning: Innan något arbete med strömkretsarna utförs måste strömförsörjningen brytas fullständigt.
• Om strömsladden är skadad ska den bytas ut av tillverkaren eller av en auktoriserad verkstad/elektriker.
• Luftvärmepumpen måste placeras så att stickproppen är lättillgänglig.
• Köldmediekretsen blir mycket varm, och därför måste strömsladden dras på behörigt avständ från kopparröret.
• Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap, om de inte övervakas eller har fått instruktioner angående användning av apparaten av en person som ansvarar för deras säkerhet.
• Barn ska hållas under uppsikt så att de inte leker med apparaten.

VAL AV MONTERINGSPLATS

Det är mycket viktigt att välja en lämplig monteringsplats för att luftvärmepumpen ska kunna fungera korrekt och effektivt. Undvik platser där följande förhållanden förekommer:

• kraftiga värmekällor, ångor, lättantändliga gaser eller vätskor
  – högfrekvent elektromagnetisk strålning från radioutrustning, svetsutrustning eller medicinsk utrustning
  – saltmättad luft (t.ex. i kustområden)
  – luft mättad med industriella ångor och oljor
  – luft som innehåller svavelhaltiga ångor (t.ex. i områden med varma källor)
  – ofta förekommande dålig luftkvalitet och korrosiv atmosfär (orsakar rost)

Val av plats för inomhusenheten

• Både luftintaget och luftutloppet ska gå fria från eventuella hinder och föremål. Se till att luften kan blåsas ut i hela rummet.

• Välj en plats där det är enkelt att tappa ur kondensvatten, och där inomhusenheten enkelt kan anslutas till utomhusenheten.

• Välj en plats som är utom räckhåll för barn.

• Välj en vägg för monteringen som är tillräckligt kraftig för att klara av enhetens vikt och vibrationer.
• Se till att det finns tillräckligt med utrymme för att rengöra och underhålla enheten. Enheten bör monteras 25 cm över golvytan eller mer.
• Välj en plats som på minst en meters avständ från TV-apparater och annan elektrisk/elektronisk utrustning.
• Välj en plats där du lätt kan ta ut filtret.
• Försäkra dig om att inomhusenheten installeras i enlighet med alla instruktioner och mättritningar.
• Placera aldrig inomhusenheten i våtutrymmen, t.ex. tvättstuga eller vid swimmingpoolen.

Val av plats för utomhusenheten

• Välj en plats där ljudet och utflödet från utomhusenheten inte stör grannarna.
  • Välj en plats med god luftcirkulation.
• Inga föremål får blockera luftintag eller luftutlopp.
• Installationsplatsen måste kunna klara av att bära upp enhetens hela vikt och motstå vibrationerna.
• Välj en torr plats som inte utsätts för direkt solljus eller kraftig blåst.
• Försäkra dig om att utomhusenheten installeras i enlighet med alla instruktioner och att den placeras så att det är lätt och bekvämt att komma åt den för reparationer och underhåll.
• Höjdskillnaden mellan inom- och utomhusenheten får vara högst 10 meter.
• Anslutningsslangen mellan enheterna får inte överstiga följande längder: för 09K, högst 15 meter; för 12K högst 20 meter.
• Välj en plats som är utom räckhåll för barn.
• Välj en plats som inte blockerar förbipassage eller påverkar stadsbilden negativt.

FÖRSIKTIGHETSÅTGÄRDER AVSEENDE ELEKTRISK UTRUSTNING

OBS!

• Försäkra dig om att alla tre kablarna är väl anslutna i kopplingsdosan. Kopplingsschemat visar hur kretsen ska fungera.
• Felaktigt utförda elanslutningar kan orsaka elstötar eller brand.

• En separat strömkrets bör användas i enlighet med lokala bestämmelser för elektriska installationer.

• Dra inte i strömsladden.

• Luftvärmepumpen måste jordas och kopplas till en jordfelsbrytare. Detta ska utföras av en behörig elektriker.
• Jordfelsbrytaren måste ha lämpliga funktioner för att skydda mot kortslutning och överbelastning.
• Luftvärmepumpen får inte placeras närmare en lättantändlig yta än 1,5 meter.
• Luftvärmepumpen måste installeras i enlighet med gällande bestämmelser för elektriska installationer.
• En frånkopplingsbrytare där samtliga poler separeras med minst 3 mm bör inkluderas vid fast kabeldragning. För modeller med stickpropp måste eluttag och stickpropp vara lätta att nå, även efter installationen.
• En luftsäkring med lämplig kapacitet ska ingå, se tabellen nedan. Jordfelsbrytaren ska ha både en magnet- och värmefunktion för att skydda mot såväl kortslutning som överbelastning.
• Säkringen är inte enbart avsedd att skydda strömkretsen.

Luftvärmepump (BTU) Jordfelsbrytare
09 ,12K 16 A

Jordning

• Luftvärmepumpen är en elektrisk apparat av typ I. Försäkra dig om att den är ordentligt jordad.
• Den gulgröna kabeln är avsedd för jordning, och kan inte användas i något annat syfte. Felaktig jordning kan innebära risk för elstötar.
• Jordresistansen ska uppfylla nationella krav.
• Einstallationen på monteringsplatsen måste vara korrekt jordad. Anslut aldrig jordkabeln till något av följande: vattenrör, gasledning, avloppsrör, annan plats som en behörig elektriker anser vara olämplig.
• Säkringarna ska vara av den typ och kapacitet som anges på locket till säkringarna eller det aktuella kretskortet.

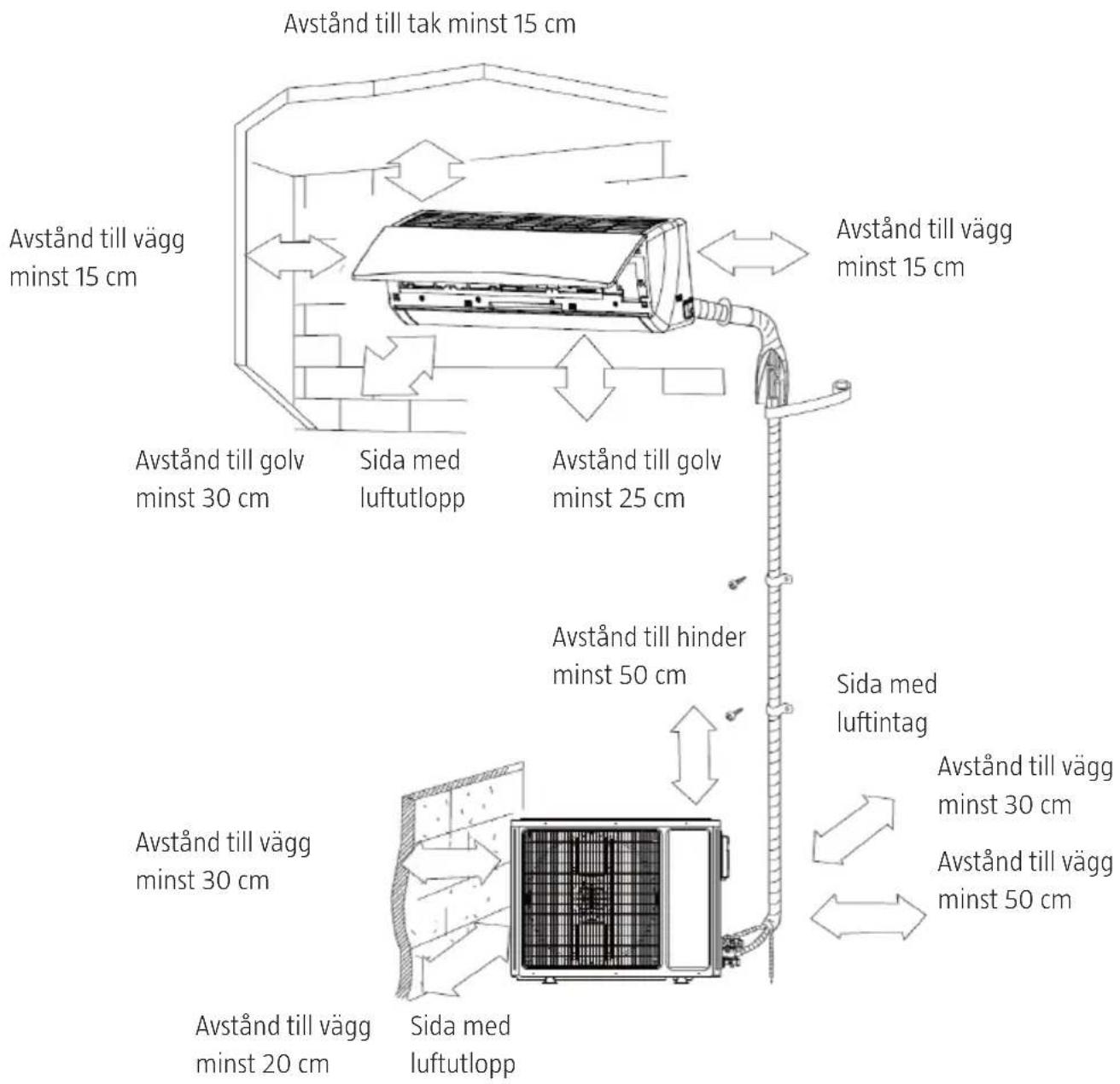

Minsta tillåtna avstånd till intilliggande föremål eller byggnadsdetaljer för korrekt installation.

INSTALLATION AV INOMHUSENHET

Konsolen ska installeras vågrätt. Eftersom avloppet till inomhusenhetens vattenuppsamlare är av tvåvägstyp bör inomhusenheten ha ett litet fall i avloppets riktning för att se till att kondensvattnet kan rinna av ordentligt.

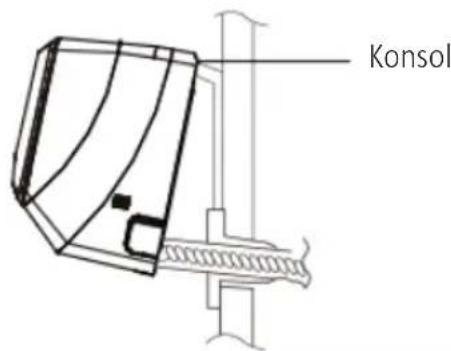

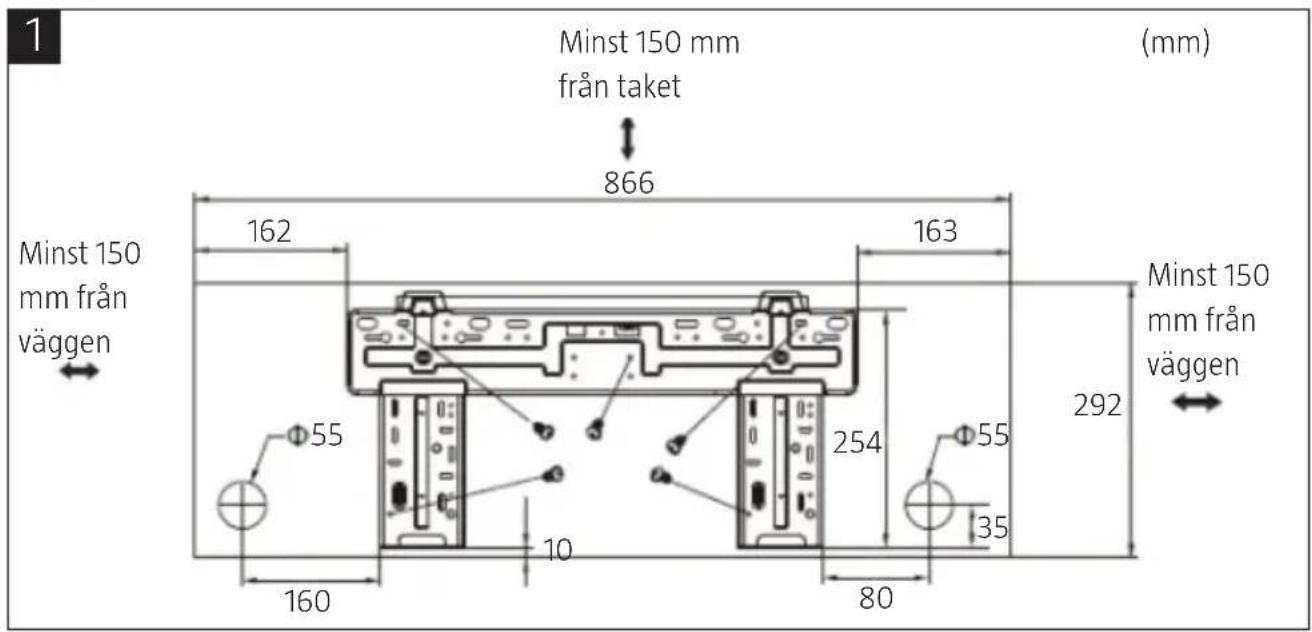

1. Sätt fast konsolen på väggen med skruvar (bild 1).
2. Se till att monteringen av konsolen klarar ca 60 kg. Vikten bör vara jämnt fördelad på alla skruvar.

Borra hål för röret

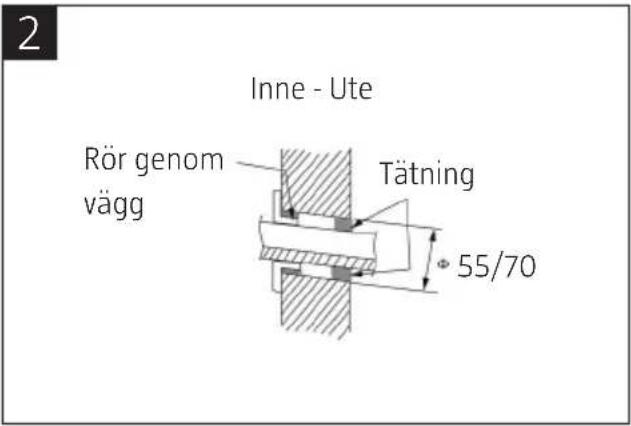

1. Hålet för röret ( 55/70) genom väggen ska ha ett litet fall mot utomhussidan (bild 2).
2. Sätt in hylsan i öppningen så att inte rör och kabel skadas när de träs in genom hålet.

Montera avloppsslangen

OBS! Isoleringsröret måste vara ordentligt anslutet till avloppsrörets hylsa. Avloppsslangen ska ha ett litet fall, utan böjar eller andra avvikelser. Sänk inte ned avloppsslangens ände i vattnet.

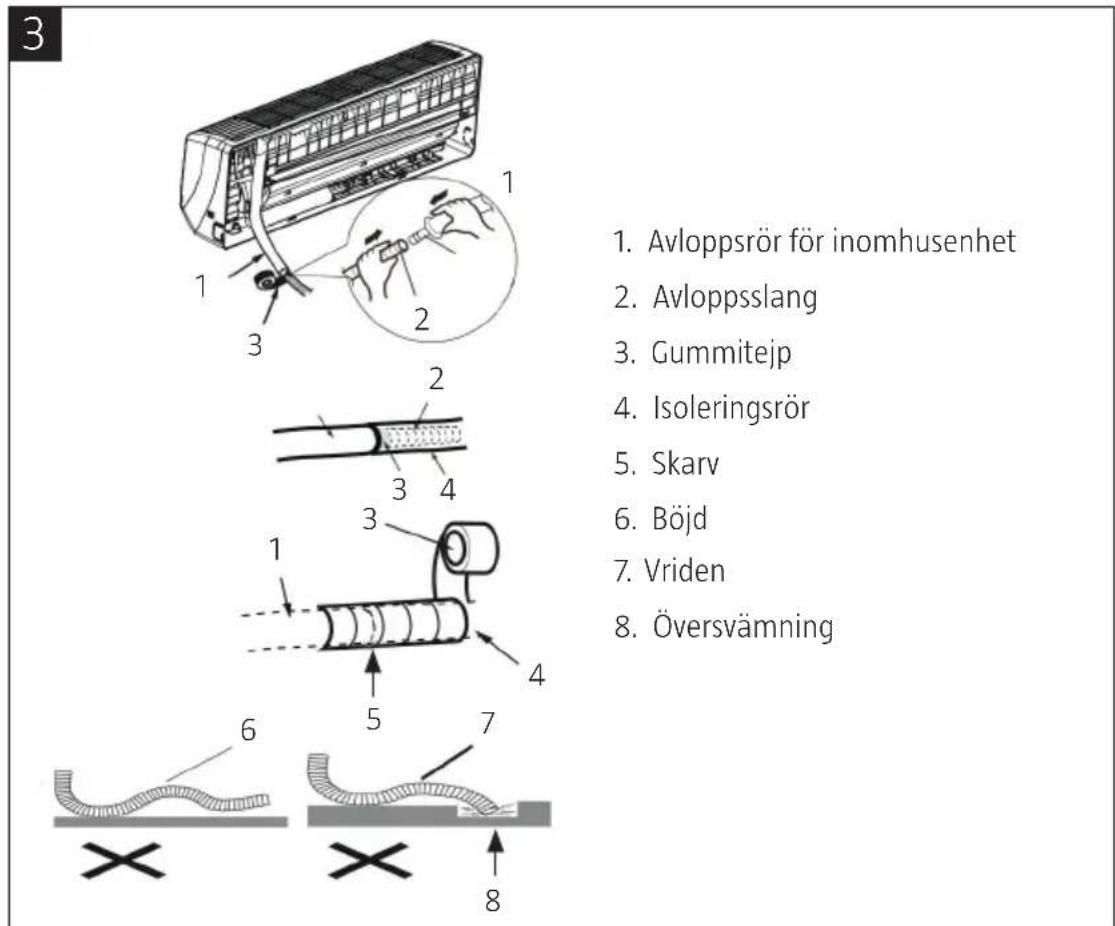

1. Anslut avloppsslangen till avloppsröret på inomhusenheten (bild 3).

2. Fäst slangen med gummiremmen.

3. Stick in avloppsslangen i isoleringsröret.

4. Linda isoleringsröret med bred gummitejp för att förhindra att röret flyttar sig. Se till att avloppsslangen har ett litet fall så att kondensvattnet rinner ut som det ska.

Ansluta elkablar inom- och utomhus

OBS!

- All kabeldragning mellan inom- och utomhusenheterna måste göras av en behörig elektriker.

- Elektriska kablar måste anslutas korrekt. Felaktig anslutning kan få allvarliga konsekvenser.

- Dra åt skruvarna i kopplingsplinten ordentligt.

- När du dragit åt skruvarna, dra lite i kabeln för att kontrollera att den sitter ordentligt fast.

- Försäkra dig om att alla elanslutningar är korrekt jordade för att undvika risk för elstötar.

- Se till att alla kablar anslutits korrekt och ordentligt, och att luckor och frontpanel är ordentligt stängda. En felaktig installation kan orsaka eldsvåda eller elstötar.

1. Öppna frontpanelen.

2. Ta bort locket över kopplingsdosan och kabelklämman. För in strömkabeln genom hålet på

baksidan av inomhusenheten.

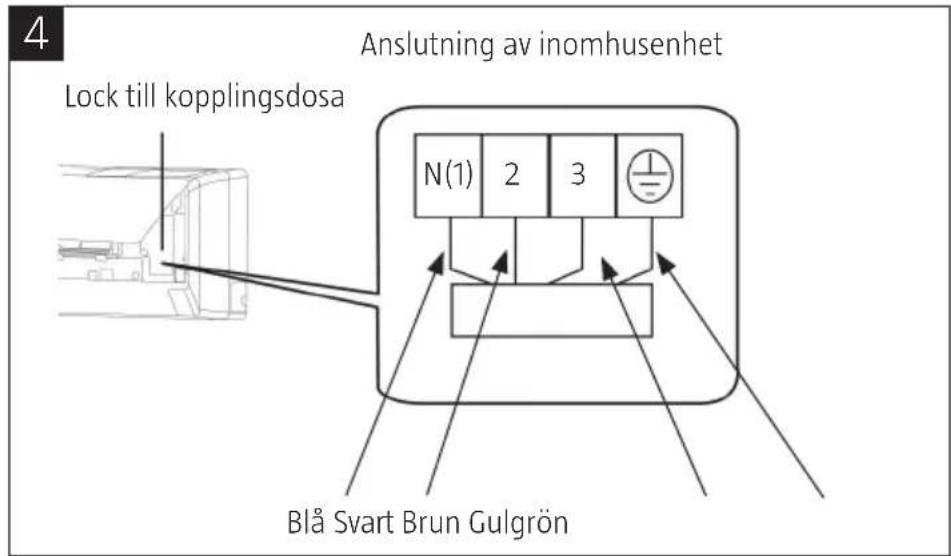

1. Anslut strömkabeln till kopplingsplinten (så som visas i bild 4).

2. Fäst strömsladden med kabelklämman och sätt tillbaka locket över kopplingsdosan.

3. Sätt tillbaka frontpanelen.

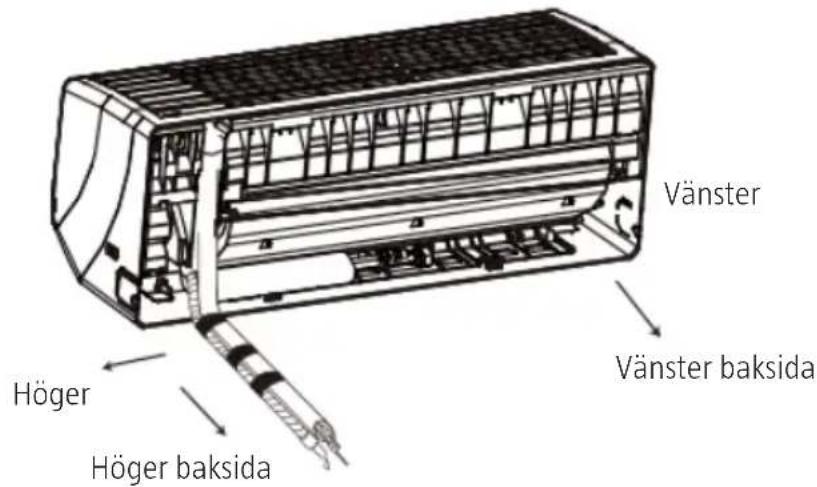

Rören kan ledas ut från höger sida, höger baksida, vänster sida eller vänster baksida. När rör och kablar dras ut från inomhusenhetens vänstra eller högra sida ska du kapa bort utsticket från höljet vid behov.

1. Kapa utstick 1 om du enbart drar kablar här. Kapa både utstick 1 och 2 när du tänker dra igenom både kablar och rör här (bild 5).

2. Dra ut rören från chassit och linda rör, strömsladd och avloppsslang med tejp och led sedan ut dem genom öppningen (bild 6).

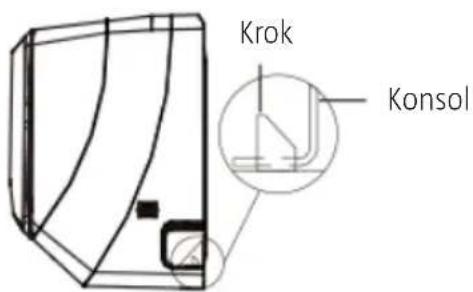

3. Häng upp inomhusenheten på de övre krokarna på konsolen (bild 6), och kontrollera att den sitter ordentligt. Enheten bör monteras 25 cm över golvytan eller mer.

5

1. Rör på gassidan
2. Anslutning av extern strömkabel
3. Rör på vätskesidan
4. Isolering för rör på vätskesidan
5. Avloppsrör

1. Isolering för rör på gassidan

2. Linda till sist med tejp

3. Utstick 2

4. Utstick 1

6

Installera anslutningsröret

1. Rikta rörflänsen så att den är centrerad i förhållande till ventilen (bild 7).

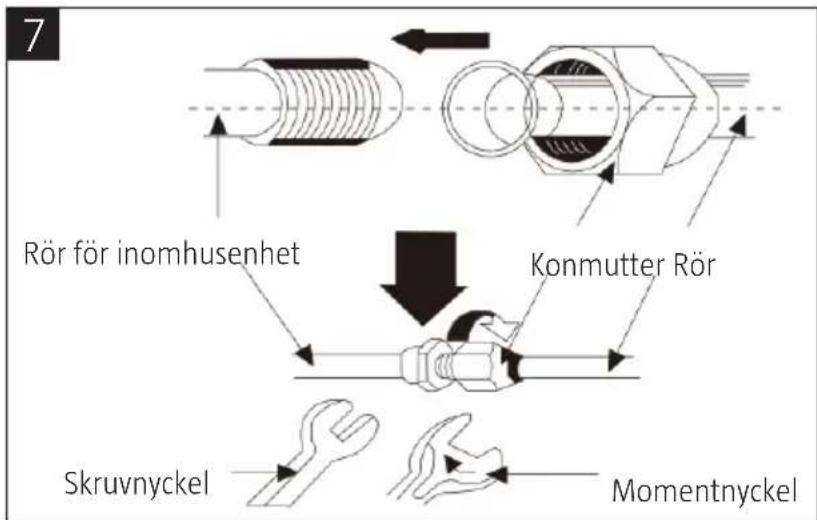

1. Skruva fast muttern för hand, och dra sedan åt muttern med en skruvnyckel och en momentnyckel enligt följande tabell:

Mutterdiameter Åtdragningsmoment (Nm)
∅6 15-20
∅9.52 30-40
∅12 45-55
∅16 60-65
∅19 70-75

OBS! Röret ska först anslutas till inomhusenheten, därefter till utomhusenheten. Böj rören försiktigt. Skada inte anslutningsröret. Se till att muttern är ordentligt åtdragen, i annat fall kan läckage uppstå.

Dra strömkabeln

1. Ta bort handtaget på högersidan av utomhusenheten.

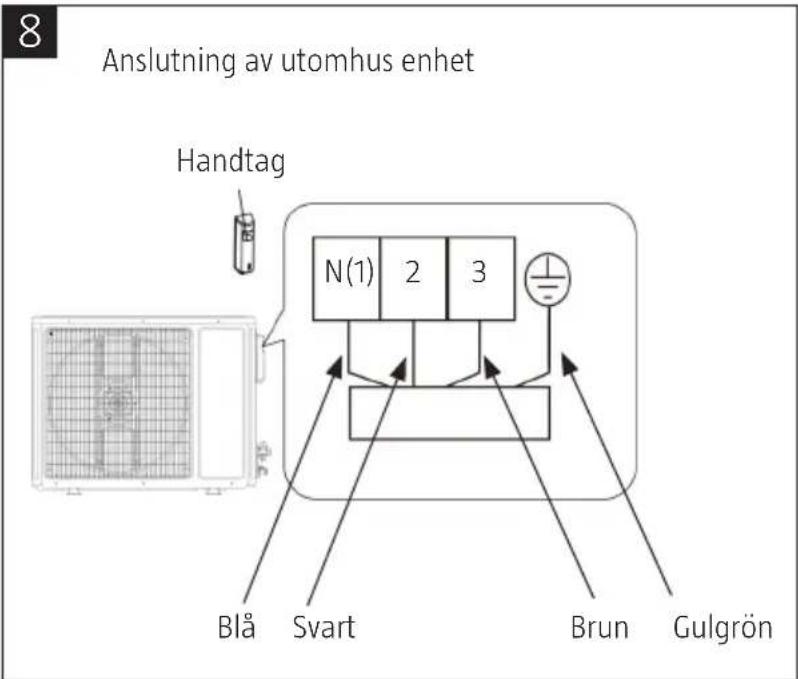

2. Ta bort kabelklämman. Anslut strömkabeln till kopplingsplinten (bild 8). Kabeldragningen ska stämma överens med den som gjorts för inomhusenheten.
3. Fäst strömkabeln med kabelklämman.
4. Kontrollera att kabeln sitter ordentligt fast.
5. Sätt tillbaka handtaget.

Luftning och läckagetest

1. Anslut tryckslangen från grenrörsventilen till trycksidan på lågtrycksventilen (både hög- och lågtrycksventilen måste vara stängda).
2. Anslut tryckslangskopplingen till vakuumpumpen.

3. Öppna lågtrycksventilen helt.

4. Öppna vakuumpumpen för trycksättning. Lossa muttern till lågtrycksventilen i början av processen för att försäkra dig om att luft pumpas in. (Om vakuumpumpens ljud förändras visar manometern 0.) Dra sedan åt muttern.

5. Fortsätt att trycksätta systemet i 15 minuter eller mer, fram tills manometern står på -1,0 x 105Pa (-76 cmHg).
6. Öppna hög- och lågtrycksventilerna helt.
7. Ta loss tryckslangen från lågtrycksventilens trycksida.

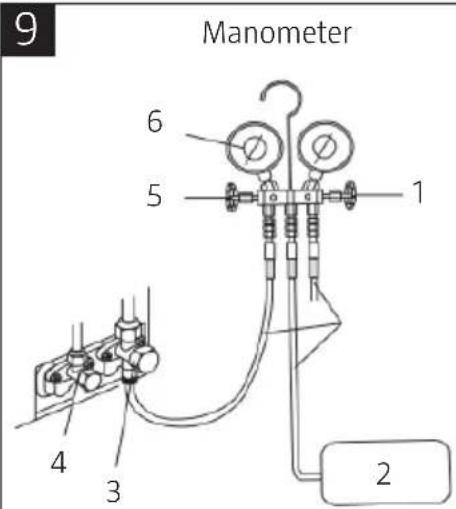

8. Dra åt lågtrycksventilen (bild 9).

1. Högtrycksventil (Hi) stängd
2. Vakuumpump
3. Gasventil
4. Vätskeventil
5. Lågtrycksventil (Lo) öppen
6. -76 cmHg

Kondensavlopp utomhus (endast för värmepumpsenheter)

• När uppvärmningsläget (HEAT) används ska kondens- och avfrostningsvatten kunna rinna ut genom avloppsslangen. Anslut slangkopplingen till avloppsslangen i avloppsöppningen på ∅25 eller ∅42 mm på undersidan av utomhusenheten. Anslut därefter avloppsslangen till slangkopplingen. Den avloppsöppning som inte används måste pluggas igen.
• Vilken avloppsöppning som ska användas beror på lokala förhållanden.
• Avloppsöppningarna på modell 09 och 12K TB består av två ∅42 mm-hål samt två avlånga öppningar. För dessa modeller medföljer en ∅42 mm-plugg och två pluggar för de avlånga öppningarna (bild 10).

10

Kontrollpunkt Möjliga problem
Är monteringen stabilt utförd? Pumpen kan falla,	vibrera eller föra oljud.
Har ett läckagetest utförts för köldmediet? Kylningen/uppvärmningen kan bli ineffektiv.
Är isoleringen tillräckligt god? Kondensering kan inträffa.
Är avrinning/avlopp korrekt utformat? Kan leda till vattenläckage.
Överensstämmer elnätets spänning med märkspänningen på märkskylten?	Elfel kan uppstå och/eller luftvärmepumpen kan skadas.
Har strömkablar och rör dragits/installerats korrekt och säkert?	Elfel kan uppstå och/eller luftvärmepumpen kan skadas.
Är luftvärmepumpen korrekt jordad? Elfel kan uppstå.
Har strömsladden korrekta specifikationer? Elfel kan uppstå och/eller luftvärmepumpen kan skadas.
Är luftintagen eller luftutloppet igensatt/blockerat?	Kylningen/uppvärmningen kan bli ineffektiv.
Har specifikationer för rörlängder och köldmedium iakttagits?	Felaktig köldmediekapacitet.

Funktionstest

1. Innan funktionstestet genomförs
2. Slå inte på strömmen förrän installationen är helt slutförd.
3. Dragningen av strömkablar måste ha utförts på ett korrekt och säkert sätt.
4. Avstängningsventilerna på rören ska vara öppna.
5. Luftvärmepumpen ska vara rengjord.
6. Utföra funktionstestet

– Slå på strömmen och tryck på ON/OFF-knappen på fjärrkontrollen för att starta luftvär- mepumpen.

- Tryck på MODE-knappen för att i tur och ordning välja lägena kyla (COOL), värme (HEAT) (det finns ingen enhet enbart för kyla) och fläkt (FAN) och kontrollera om de fungerar korrekt.

INSTALLERA OcH UNDERHåLLA LUFTFILTRET

Installera ett nytt filter

1. Håll i båda sidor av frontpanelen för att lyfta upp den så som pilarna i bilden nedan visar och ta sedan ut luftfiltret (bild 11).

2. Sätt fast mikrofiltret i hållaren på luftfiltretsom bilden nedan visar (bild 12).

3. Sätt tillbaka luftfiltret så som visas i bild c, och stäng sedan frontpanelen igen (bild 13).

11

• Försäkra dig om att inget täcker luftutloppet eller luftintagen.
• Kontrollera att luftvärmepumpen är korrekt jordad.
• Kontrollera att batterierna sitter i fjärrkontrollen och fungerar.
• Kontrollera att utomhusenheten är stabilt monterad. Om inte, kontakta auktoriserad servicepersonal.

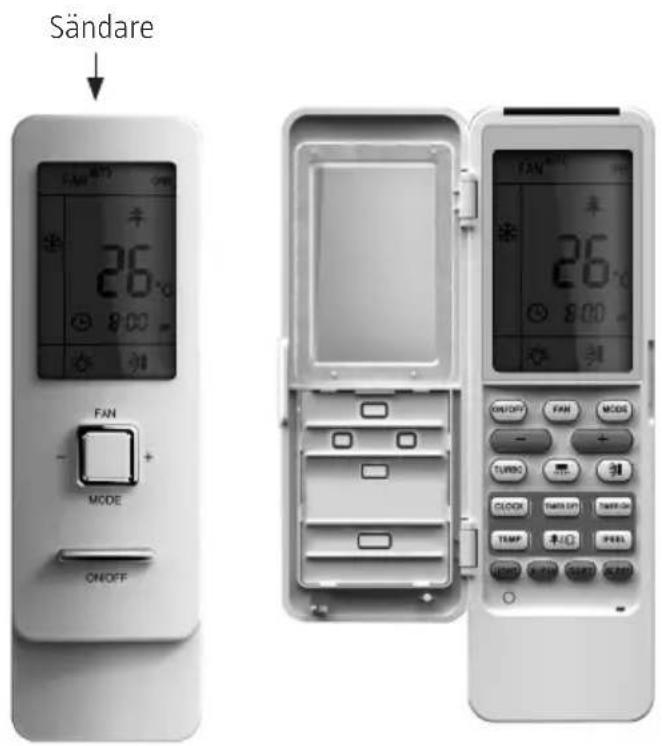

FJÄRRKONTROLL

OBS!

• Det får inte finnas några föremål mellan luftvärmepumpen och fjärrkontrollen.
• Var försiktig med fjärrkontrollen, den är ömtålig.
• Fjärrkontrollen får inte bli våt, skydda den också från direkt solljus och placera den aldrig i närheten av mycket varma föremål.

Allmän användning

OBS! När du startar pumpen stängs styrlamellen på huvudenheten automatiskt.

1. När du trycker på ON/OFF-knappen startar enheten.
2. Tryck på MODE-knappen för att välja önskat driftläge.
3. Tryck på knappen + eller - för att ställa in önskad temperatur (behövs inte om du valt automatiskt läge).
4. Med knappen FAN ställer du in fläkthastigheten på AUTO FAN, LOW, MEDIUM-LOW, MEDIUM, MEDIUM-HIGH eller HIGH.
5. Tryck på ⚡ eller ⚡ för att ändra riktning på ventilationslamellerna.

övriga funktioner

1. Tryck på knappen SLEEP för att aktivera nattläget.
2. Tryck på TIMER ON och TIMER OFF för att starta respektive stänga av timerfunktionen.
3. Tryck på knappen LIGHT om du vill starta/stänga av belysningen på enheten (denna funktion finns inte på alla enheter).
4. Tryck på TURBO-knappen för att starta/stänga av turbofunktionen.

ON/OFF- knappen

Tryck en gång på knappen för att starta luftvärmepumpen, tryck en gång till för att stänga av den. Strömsparläget används inte när luftvärmepumpen är avstängd.

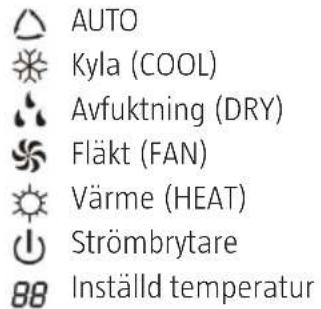

MODE-knappen

• Du växlar mellan lägena auto (AUTO), kyla (COOL), fläkt (FAN) och värme (HEAT) genom att trycka upprepade gånger på denna knapp.
• Auto (AUTO) är förvalt då pumpen startas. Om automatiskt läge (AUTO) är aktivt visas inte temperaturen.
• Värmeläget (HEAT) är grundinställt på 28 °C. För övriga lägen är grundtemperaturen 25 °C.

FAN-knappen

• Du växlar mellan lägena auto (AUTO), låg (LOW), medellåg (MEDIUM-LOW), medelhög (MEDIUM-HIGH) och hög (HIGH) hastighet genom att trycka upprepade gånger på denna knapp.
• Fläkthastigheten auto (AUTO) är förvald då pumpen startas.
• I avfuktningsläget (DRY) kan endast låg fläkthastighet väljas.

TEMP-knappen

OBS! Du kan visa utomhustemperaturer på mellan 0–60 °C. Är det minusgrader ute visas 0 °C.

• Du växlar mellan olika temperaturvärden genom att trycka upprepade gånger på denna knapp. inställd temperatur, inomhustemperatur och utomhustemperatur.
• När du startar inomhusenheten visar den till att börja med inställd temperatur ↗.
• Symbolen ⏻innebär att du visar inomhustemperaturen, och ⏻utomhustemperaturen. 5 sekunder senare återgår visningen till inställd temperatur igen.

CLOCK-knappen

• Tryck på den här knappen för att ställa in klockan. Symbolen ⏻ blinkar. Tryck på knappen + eller - inom fem sekunder för att ändra värde. Håller du in knappen i två sekunder eller mer ändras tiden snabbare, med tio minuter per halv sekund som du håller knappen intryckt. När du har ställt in klockan rätt, tryck på klockknappen igen. Symbolen ⏻ slutar att blinka för att visa att inställningen är slutförd.
• När luftvärmepumpen startas visas 12:00 som standard, samt symbolen Ⓤ. Visas symbolen Ⓤ vid klockslaget är det aktuell tid som visas, om symbolen saknas är det timerinställningen som visas.

LIGHT-knappen

• Tryck på belysningsknappen för att starta eller stänga av belysningen.
• När enheten startas är belysningen som standard på.

TURBO-knappen

• Använd den här knappen för att slå på eller stänga av turbofunktionen i kyl- (COOL) eller värmeläge (HEAT). Turbosymbolen visas om funktionen är påslagen.
• Funktionen stängs automatiskt av om du ändrar läge eller fläkthastighet.

X-FAN-knappen

• Om du trycker på knappen X-FAN när läget för kyla (COOL) eller avfuktning (DRY) är aktiverat visas symbolen och inomhusfläkten fortsätter att gå i 10 (2) minuter för att torka inomhusenheten även efter att du stängt av pumpen.
• När luftvärmepumpen startas är X-FAN-funktionen avstängd som standard. X-FAN kan inte användas i lägena auto (AUTO), fläkt (FAN) och värme (HEAT).

Knappen +

• Används för att höja den förinställda temperaturen.
• Tryck på den här knappen för att ändra inställd temperatur. Håller du knappen nedtryckt mer än två sekunder ändras värdet i snabbare takt.
• Du kan inte ändra temperatur i automatiskt läge (AUTO). Du kan ställa in luftvärmepumpen på mellan 16 och 30 grader.

Knappen -

• Används för att sänka den förinställda temperaturen.
• Tryck på den här knappen för att ändra inställd temperatur. Håller du knappen nedtryckt i mer än två sekunder ändras värdet i snabbare takt.
• Du kan inte ändra temperaturen i automatiskt läge (AUTO).

OUIET-knappen

• Tryck på den här knappen för att växla mellan automatiskt tyst läge (symbolerna 📞 och "Auto" visas), tyst läge (symbolen 📞 visas) och tyst läge avstängd ( 🔎 visas inte).
• När luftvärmepumpen startas är det tysta läget avstängt som standard (ingen 📞 -symbol).

UPP/NED-knappen

- Tryck på den här knappen för att ändra vinkel på ventilationslamellerna i följande ordning:

- Detta är en universalfjärrkontroll. Denna luftvärmepump kan inte ställas in i följande lägen trots att de finns på fjärrkontrollen:

Den här symbolen visar ventilationslamellens olika möjliga positioner.

VÄNSTER/HÖGER-knapp

Tryck på den här knappen för att ändra vinkel på ventilationslamellerna i följande ordning:

TIMER ON-knappen

• Starta timern: När du trycker på TIMER ON försvinner symbolen Ⓤ, symbolen "ON" blinkar, och sifferområdet i displayen används nu för att ställa in timern. Symbolen "ON" blinkar i fem sekunder, och under denna tid måste du trycka på knappen + eller - för att börja ställa in tiden.
• Varje gång du trycker på + eller - ökas eller minskas värdet med en minut. Om du håller in + eller - börjar bläddringen gå snabbare efter två sekunder. Du ändrar då inställningen med tio minuter i taget.
• Tryck sedan på TIMER ON-knappen medan ON-symbolen fortfarande blinkar för att ställa in tiden. Timern stängs av om du trycker på samma knapp igen. Kom ihåg att ställa in klockan på rätt tid innan du ställer in timern.

TIMER OFF-knappen

Tryck en gång för att ställa in luftvärmepumpen på avstängt läge. TIMER OFF-symbolen blinkar då. Inställningarna görs på samma sätt som för TIMER ON.

I FEEL-knappen

• I FEEL är en funktion som ger noggrannare temperaturreglering för den plats där fjärrkontrollen befinner sig.
• Tryck på I FEEL-knappen en gång för att starta funktionen (indikeringen "I FEEL" visas på displayen). Därefter sänder fjärrkontrollen var tionde minut information till luftvärmepumpen som anger hur hög temperaturen är där den befinner sig. Tryck igen på knappen för att stänga av funktionen.

FLÖDESVÄXLING-knappen

Dessa funktioner är inte valbara för Anslut 416117. I detta läge aktiveras endast fläkten i låg hastighet.

SLEEP-knappen

Genom att trycka på SLEEP-knappen kan man cirkulera mellan att aktivera nattsänkningsläge

Sleep 1 (1), Sleep 2 (2), Sleep 3 (3) samt avbryta nattsänkningskläget. När luftvärmepumpen startas är funktionen som standard avstängd.

- SLEEP 1 i kylläge (COOL) och avfuktningsläge (DRY): nattläget aktiveras efter en timme, då inställd temperatur ökar med 1 °C, efter två timmar ökas den inställda temperaturen med 2 °C. Därefter körs pumpen med denna inställda temperatur.

I kylläget (COOL)

- Ligger den inställda temperaturen på 16–23 °C och nattläget aktiveras, kommer temperaturen att höjas med 1 °C per timme. När temperaturen har höjts 3 °C körs luftvärmepumpen med den inställningen i 7 timmar, därefter sänks temperaturen 1°C, och efter detta körs pumpen med denna temperatur.

- Ligger den inställda temperaturen på 24–27 °C och nattläget aktiveras, kommer temperaturen att höjas med 1 °C per timme. När temperaturen har höjts 2 °C körs luftvärmepumpen med den inställningen i 7 timmar, därefter sänks temperaturen 1 °C, och efter detta körs pumpen med denna temperatur

- Ligger den inställda temperaturen på 28–29 °C och nattläget aktiveras, kommer temperaturen att höjas med 1 °C per timme. När temperaturen har höjts 1 °C körs luftvärmepumpen med den inställningen i 7 timmar, därefter sänks temperaturen 1 °C, och efter detta körs pumpen med denna temperatur.

- Ligger den inställda temperaturen på 30 °C och nattläget aktiveras, kommer temperaturen att sänkas med 1 °C efter 7 timmar, och efter detta körs pumpen med denna temperatur.

- SLEEP 1 i värmeläget (HEAT): nattläget aktiveras efter en timme, då inställd temperatur sänks med 1 °C, efter två timmar ökas den inställda temperaturen med 2 °C. Därefter körs pumpen med denna inställda temperatur.

I värmeläget (HEAT)

- Är den förinställda temperaturen 16 °C körs luftvärmepumpen konstant med denna inställning även när nattläget är aktiverat.

- Ligger den inställda temperaturen på 17–20 °C och nattläget aktiveras, kommer temperaturen att sänkas med 1 °C per timme. När temperaturen har sänkts 1 °C körs luftvärmepumpen kontinuerligt med denna inställning.

- Ligger den inställda temperaturen på 21–27 °C och nattläget aktiveras, kommer temperaturen att sänkas med 1 °C per timme. När temperaturen har sänkts 2 °C körs luftvärmepumpen kontinuerligt med denna inställning.

- Ligger den inställda temperaturen på 28–30 °C och nattläget aktiveras, kommer temperaturen att sänkas med 1 °C per timme. När temperaturen har sänkts 3 °C körs luftvärmepumpen kontinuerligt med denna inställning.

• SLEEP 2 innebär att luftkonditioneringen körs i enlighet med en förinställd temperaturkurva.

• SLEEP 3, här ställer du själv in temperaturkurvan, och du kan också kontrollera vilka inställningar du gjort för detta nattläge:

• Aktivera först nattläget Sleep 3. Håll sedan in knappen "Turbo". Nu börjar "1 hour" blinka på fjärrkontrollens display, och temperaturen från det senaste inställningstillfället visas. Även temperaturvärdet blinkar. (När du använder funktionen för första gången är det fabriksinställningen som visas.)

• Använd knapparna + och - för att ändra temperaturen, och bekräfta inställningen genom att trycka på Turbo-knappen.

• Nu kan du i stället ändra den blinkande timerinställningen (t.ex. till 2, 3 eller 8 timmar).

• Upprepa steg 2–3 ovan tills du har gjort inställningar för en hel 8-timmarsperiod. När du är färdig återgår fjärrkontrollen till vanlig timervisning, och den visade temperaturen är återigen den ursprungliga inställda temperaturen.

Du kan starta nattläge 3 enligt steg 1 ovan, men i stället för att göra några nya inställningar trycker du på Turbo-knappen när du kontrollerat de aktuella inställningarna.

OBS! Om du inte trycker på någon knapp på fjärrkontrollen inom tio sekunder från att du startat några av ovanstående inställningsprocesser återgår fjärrkontrollen automatiskt till normalläget. Du kan också avsluta proceduren när du vill genom att trycka på någon av knapparna ON/OFF, MODE, TIMER eller SLEEP.

BESKRIVNING AV SpEclALFUNKTIONER

Om funktionen X-FAN

Den här funktionen används för att torka evaporatorn i inomhusenheten efter att den stannats så att mögel inte får möjlighet att växa till.

1. När funktionen X-FAN är på: När du stängt av luftvärmepumpen genom att trycka på ON/OFF-knappen fortsätter inomhusfläkten att gå med låg hastighet i ungefär 10 (2) minuter Under den här perioden kan du trycka på X-FAN-knappen om du vill stanna fläkten direkt.

2. När funktionen X-FAN är av: När du stängt av luftvärmepumpen genom att trycka på ON/OFFknappen stängs hela systemet av direkt.

Om läget AUTO RUN

När du väljer läget AUTO RUN visas inte den inställda temperaturen på fjärrkontrollens display. Luftvärmepumpen körs då i helautomatiskt läge och lämpliga inställningar väljs så att du får ett behagligt inomhusklimat.

Om TURBO-funktionen

Du kan använda den här funktionen för att köra luftvärmepumpens fläkt med extra hög hastighet. Det gör att inomhustemperaturen när inställd nivå snabbare, både när det gäller värme och kyla.

Om låsfunktionen

Tryck samtidigt på knapparna + och - för att låsa eller låsa upp knappsatsen. När fjärrkontrollen är låst visas symbolen 🔒 på displayen. Trycker man i detta läge på någon knapp blinkar denna symbol tre gånger. Så snart du låst upp knappsatsen försvinner symbolen.

1. Om du håller in UPP/NED-knappen i mer än två sekunder växlar inställningen av ventilationslamellen mellan upp- och nedvinklat läge. När du släpper knappen stannar luftspridaren i den aktuella positionen.
2. Om du tryckt på knappen ➕ för att aktivera UPP/NED-inställningen och trycker på ➕ igen inom två sekunder, stängs funktionen direkt av. Om du trycker på samma knapp igen inom två sekunder beror UPP/NED-positionen också på var du tidigare befann dig i sekvensen.

1. Om du håller in VÄNSTER/HÖGER-knappen i mer än två sekunder växlar inställningen av ventilationslamellen mellan vänster- och högervinklat läge. När du släpper knappen stannar lamellen i detta läge.
2. Om du tryckt på knappen för att aktivera UPP/NED-inställningen och trycker på igen inom två sekunder, stängs funktionen direkt av. Om du trycker på samma knapp igen inom två sekunder beror VÄNSTER/HÖGER-positionen också på var du tidigare befann dig i sekvensen.

Byta mellan Celsius och Fahrenheit

Ha luftvärmepumpen avstängd. Tryck sedan samtidigt på knapparna MODE och - (minus) för att växla mellan Celsius och Fahrenheit.

Om energisparfunktionen i kylläget COOL

Aktivera kylläget (COOL). Tryck sedan samtidigt på knapparna TEMP och CLOCK för att aktivera energisparfunktionen. Nu visas "SE" på fjärrkontrollens display. Stäng av funktionen på samma sätt.

Om energisparläget i läget HEAT

Aktivera värmeläget (HEAT). Tryck sedan samtidigt på knapparna TEMP och CLOCK för att aktivera underhållsvärme på 8 °C. Nu visas symbolen \$ samt temperaturen 8 °C på fjärrkontrollens display. Stäng av funktionen på samma sätt.

QUIET-funktionen

När du aktiverar QUIET-funktionen för tyst drift

1. I kylläget (COOL): Inomhusfläkten körs på nivå 4. Efter 10 minuter, eller då inomhustemperaturen ligger på ≤28 °C, kommer fläkten att köras på nivå 2 eller tyst läge, baserat på hur stor skillnaden är mellan önskad temperatur och aktuell inomhustemperatur.
2. I värmeläget (HEAT): Inomhusfläkten körs på nivå 3 eller i tyst läge baserat på hur stor skillnaden är mellan önskad temperatur och aktuell inomhustemperatur.
3. I avfuktningsläget (DRY): Inomhusfläkten körs i tyst läge.
4. I automatiskt läge (AUTO): Inomhusfläkten körs i tyst läge baserat på aktuellt läge för kyla, värme eller fläkt.

SLEEP-funktionen kan inte användas för fläktläge (FAN) och automatiskt läge (AUTO). För avfuktningsläget (DRY) kan endast SLEEP 1 väljas. Om du startar någon typ av nattfunktion (SLEEP) kommer det tysta läget också att användas, men du kan vid behov välja ett annat tyst läge eller stänga av det helt.

Batterier

1. Tryck på batteriluckan och skjut den i pilens riktning för att öppna den.
2. Ta ut de gamla batterierna.
3. Sätt in två nya AAA-batterier på 1,5 V. Tänk på att vända dem åt rätt håll.
4. Sätt tillbaka batteriluckan.

• Byt inte ut batterierna mot begagnade batterier eller batterier av olika typ. Det kan göra att fjärrkontrollen inte fungerar som den ska.
• Om du inte tänker använda fjärrkontrollen under en längre tid ska du ta ut batterierna eftersom de kan börja läcka.
• Använd fjärrkontrollen inom den specificerade räckvidden.
• Använd fjärrkontrollen på minst en meters avständ från TV-apparater och ljudanläggningar.
• Om fjärrkontrollen inte fungerar som väntat, ta ut batterierna, vänta i 30 sekunder, och sätt i batterierna igen. Om detta inte hjälper, byt batterier.
• Rikta alltid fjärrkontrollen mot luftvärmepumpen för bästa effekt.
• När fjärrkontrollen sänder ut en signal blinkar symbolen ⚙️ till i ungefär en sekund. En ljudsignal hörs om luftvärmepumpen tar emot kommandot.

Nöddrift

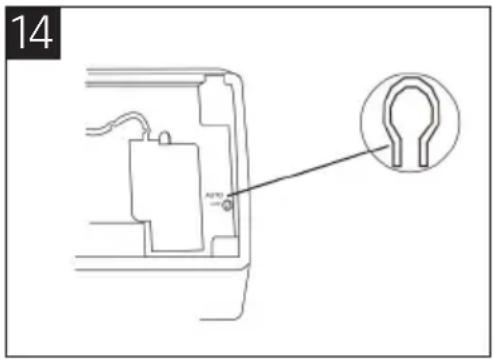

Om fjärrkontrollen tappats bort eller gått sönder kan du använda den manuella omkopplaren på luftvärmepumpen (bild 14). Det går dock bara att köra pumpen i automatiskt läge (AUTO), och det går inte att ändra temperaturinställning eller fläktnivå.

Den manuella omkopplaren används så här:

1. Starta luftvärmepumpen: tryck på knappen AUTO/STOP för att starta pumpen i automatiskt läge. Nu kommer lämpligt läge automatiskt att väljas (COOL, HEAT eller FAN) för att du ska få ett behagligt inomhusklimat.
2. Stänga av luftvärmepumpen: tryck på knappen AUTO/STOP för att stänga av pumpen.

Driftläget framgår av nedanstående tabell.

Läge Typ Temperaturinställning Luftflöde
AUTO Kyla 25 °C COOL/FAN AUTO
AUTO Värme 25 °C COOL/FAN AUTO
AUTO Värme 20 °C HEAT AUTO

OBS! Denna knapp bör endast utnyttjas då fjärrkontrollen inte kan användas.

EFTER ANVÄNDNING

Stäng av luftvärmepumpen med huvudströmbrytaren.

• Rengör filtret och utsidorna på både inom- och utomhusenheten.
• Damma av utomhusenheten och ta bort skräp.
• Eventuella rostfläckar på utomhusenheten ska åtgärdas snarast så att rosten inte sprider sig.
• Använd helst det särskilt anpassade taket för att skydda utomhusenheten mot regn och damm.

ALLMÄN INFORMATION OCH TIPS

Drifttemperaturintervall ※
	Inomhus torr/våt väderlek. Utomhus torr/våt väderlek.
Maximal kylning 32/23 °C 48/—	°C
Maximal uppvärmning 27/-- °C	24/18 °C

Driftområde, utetemperatur

– Vid kyldrift är lägsta utomhustemperatur -15 grader.
– Vid värmedrift är lägsta utomhustemperatur -20 grader.

Kylning

- Princip

- Luftkonditioneringsanläggningar absorberar värmen i rummet och transporterar den till utomhusenheten, och sänker därmed rumstemperaturen. Kylningsförmågan varierar beroende på utomhustemperaturen.

- Frostskyddsfunktion

- Om luftvärmepumpen står i kylläget (COOL) och omgivande temperatur är låg kan frost bildas på värmeväxlaren. Om temperaturen på inomhusenheten sjunker under noll stoppas kompressorn. Detta är en säkerhetsfunktion.

Uppvärmning

- Princip

- Luftvärmepumpen absorberar utomhusvärme och transportera värmen till inomhusenheten och ökar därmed inomhustemperaturen. Uppvärmningsförmågan minskar i takt med att det blir kallare ute.

- Avfrostning

• När det är kallt ute och luftfuktigheten är hög kan frost bildas på utomhusenheten om luftvärmepumpen använts länge, något som påverkar uppvärmningsförmågan negativt. Luftvärmepumpen kan sluta gå under pågående avfrostning.
• Under den automatiska avfrostningen stoppas fläktmotorerna på både inom- och utomhusenheten.
• Under avfrostningen blinkar avfrostningsindikatorn på inomhusenheten, och utomhusenheten kan avge ånga.
  – Detta är inte ett fel.
  – När avfrostningen är färdig återupptas uppvärmningen automatiskt.

- I uppvärmningsläget (HEAT) stängs inomhusfläkten av för att förhindra att kalluft blåses ut (inom två minuter) om inomhusenheten inte uppnår en viss temperatur i följande tre situationer:

1. Uppvärmning inleds.
2. Automatisk avfrostning har slutförts.
3. Uppvärmning sker vid låg temperatur.

- Restvärmeutblåsning - I följande situationer kan inomhusenheten fortsätta att gå en stund för att blåsa ut restvärmen.

1. I uppvärmningsläge (HEAT) då inomhustemperaturen har nätt inställt värde: kompressorn stoppas och inomhusfläkten körs i ytterligare 60 sekunder.
2. I uppvärmningsläge (HEAT) och du stänger av luftvärmepumpen: kompressorn stoppas och inomhusfläkten körs i ytterligare tio sekunder.

Energispartips

• Överdriv inte med varken kylning eller uppvärmning. Ställ temperaturen på måttlig nivå för att spara energi.
• Täck fönstren med persienner eller gardiner. Att förhindra att solljuset och utomhusluften kommer in är bra vid både kylning och uppvärmning.
• Dammsug luftfiltren varannan vecka. Gör en noggrann rengöring genom nedmontering av filtren var tredje månad. Igensatta luftfilter gör driften ineffektiv och slösar med energi.

UNDERHÅLL

RENGÖRING OCH SKÖTSEL

WARNING!

• Koppla bort luftvärmepumpen från strömförsörjningen innan du rengör eller underhåller den.
• Stänk aldrig vatten på luftvärmepumpen eftersom det kan orsaka elstötar.
• Torka av utom- och inomhusenheterna med en torr mjuk trasa, alternativt kan du fukta trasan lätt med en blandning av vatten och rengöringsmedel (aldrig någon form av lösningsmedel).

Rengöra frontpanelen

OBS! Sänk aldrig ned frontpanelen i vatten. Den innehåller känsliga elektroniska delar.

Ta bort frontpanelen. Doppa en trasa i ljummet vatten (aldrig varmare än 45 °C) och torka av den. Torka sedan av frontpanelen.

14

Rengöra luftfiltret (var 3:e månad)

OBS! Rör inte fläkten på inomhusenheten under rengöringen. Du kan lätt skada dig.

Ta ut luftfiltret (bild 14).

1. Lyft upp frontpanelen.

2. Dra filtret nedåt för att lossa det.

Rengör luftfiltret (bild 15).

1. Använd en dammsugare för att få bort dammet. Om filtret är smutsigt, tvätta det i varmt vatten med ett milt rengöringsmedel.

2. Låt filtret lufttorka (i skuggan).

OBS! Använd aldrig vatten som är varmare än 45 °C för att rengöra luftfiltret eftersom det kan bli missformat eller missfärgat.

Sätt tillbaka luftfiltret (bild 16)

1. Sätt tillbaka luftfiltret i pilens riktning.

2. Stäng panelen.

FELSÖKNING

WARNING!

Eventuella fel på luftvärmepumpen är inget du kan åtgärda själv. Felaktiga reparationer innebär risk för elstötar och eldsvåda, och du bör därför kontakta auktoriserad servicepersonal för att få jälp. Du kan däremot spara både tid och pengar genom att göra nedanstående kontroller innan du tar kontakt med dem.

Symptom Felsökning
Luftvärmepumpen startar inte.	Pumpen kan inte startas direkt efter att den har stängts av. Detta är en säkerhetsfunktion. Vänta i ca 3 minuter och försök starta pumpen igen.
Det luktar	Viss lukt kan komma från inomhusenheten. Det är helt enkelt vanliga lukter (t.ex. möbler, cigarrettrök osv.) som sugits in i luftvärmepumpen och återcirkulerats.Kontakta Jauktoriserad personal för att få hjälp med mer grundlig rengöring om lukten kvarstår en längre tid.
Rinnande ljud	När du hör ett rinnande ljud är det köldmediet inne i luftvärmepumpen som flödar.
Rök avges i kylläget COOL	Under kylning kan en tunn rökslöja komma från inomhusenheten om det är väldigt varmt och fuktigt i rummet.Efter en stund försvinner rökslöjan då rummet blivit svalare och torrare.
Knäppande ljud	Temperaturförändringar gör att panelen och andra delar i luftvärmepumpen expanderar och drar ihop sig. Detta är fullständigt normalt.
Det går inte att starta luftvärmepumpen	Är stickproppen utdragen (om sådan används)?Har jordfelsbrytaren löst ut?Är spänningen för hög/låg? (Måste undersökas av elektriker)Är TIMERN korrekt inställd?
Kylning/uppvärmning ger dålig effekt	Är temperaturinställningen korrekt?Är luftintagen eller luftutloppet igensatt/blockerat?Är filtret smutsigt?Är fönster eller dörrar öppna?Är fläkten inställd på låg hastighet?Är element eller liknande påslagna?
Fjärrkontrollen fungerar inte	Kontrollera om det förekommer magnetiska eller elektriska störningar nära luftvärmepumpen som kan påverka fjärrkontrollen. Dra i så fall ut stickproppen och sätt in den igen.Är fjärrkontrollen tillräckligt nära pumpen, eller är siktlinjen blockerad?Kontrollera batterierna och byt dem vid behov.Kontrollera om fjärrkontrollen är skadad.
Det läcker vatten från inomhusenheten	Luftfuktigheten är hög.Kondensvattnet rinner över.Avloppsslangen sitter löst.
Det läcker vatten från utomhusenheten	När luftkonditioneringen används uppstår kondens runt rör och rörkopplingar.Under avfrostning rinner smältvatten ut.Under uppvärmning droppar vatten från värmeväxlaren.
Ljud från inomhusenheten	Det låter när fläkt- och kompressorreläerna slås på och av.När avfrostningen startar och stoppar låter det när köldmediet rinner inne i enheten.
Det kommer ingen luft från inomhusenheten	I uppvärmningsläget (HEAT), då inomhusenheten är väldigt sval, stoppas luftflödet för att ingen kall luft ska komma in (inom två minuter).I uppvärmningsläget (HEAT), då utomhustemperaturen är låg eller luftfuktigheten är hög, kommer frost att bildas på utomhusenheten. Avfrostningsfunktionen startas automatiskt, och då slutar inomhusenheten att blåsa ut luft i 3–12 minuter.Under avfrostningen kan vatten eller ånga avges.I avfuktningsläget (DRY) kommer inomhusfläkten att sluta blåsa ut luft i 3–12 minuter för att undvika att kondensvattnet förångas igen.
Fukt på luftutloppet	Om luftvärmepumpen körs under längre tid då luftfuktigheten är hög kommer gallret vid luftutloppet att bli fuktigt, och börja droppa.
C5: Fel på kopplingsbygel	Kontrollera att bygeln får god kontakt i uttagen. Ska kretskortet bytas ut, använd bygeln från det gamla kretskortet på det nya kortet.
F1: Fel på temperaturgivaren inomhus	Kontrollera att inomhusgivaren är korrekt ansluten.
F2: Fel på temperaturgivaren till evaporatorn	Kontrollera om givaren för evaporatortemperaturen är korrekt ansluten.
H6: Inomhusfläkten är blockerad	Kontrollera att kontakten till motorn i inomhusenheten är korrekt ansluten.Byt ut fläktmotorn eller kretskortet i enheten om dessa är defekta.
H1: Avfrostning Detta är normalt.
Knapparna på locket fungerar dåligt eller inte alls	Kontrollera om locket är ordentligt stängt.
• Luftvärmepumpen bullrar under drift.• Kraftig lukt avges under drift.• Vatten läcker från luftvärmepumpen.• Jordfelsbrytaren eller skyddsbrytaren löser ut ofta.• Vatten eller annan vätska har kommit in i någon av enheterna.• Strömsladden eller stickproppen blir överhettade.	Stäng av luftvärmepumpen och bryt strömförsörjningen.

Installationskontroll och uppstartsprotokoll

Efter installationen är färdig skall det göras en installationskontroll före anläggningen startas. En kopia av protokollet skall skickas till Jula AB.

Kund

Namn:
Adress:
Postadress:
Telefon:
Datum

Produkt

Modellbeteckning:
Serienummer inomhusdel:
Serienummer utomhusdel:

Driftdata angivna vid maximal

fläkthastighet:

Lufttemperatur inomhusdel (°C)	In (°C):	Ut(°C):
Lufttemperatur utomhusdel (°C)	In (°C):	Ut(°C):
Total strömförbrukning (Ampere)	A
Kondensering - temperatur & tryck	°C	bar
Rörlängd - enkel väg	M
Tryckrörstemperatur	°C

Igångkört av:

Företag:
Adress:
Postadress:
Telefon:
Datum för igångkörning:
F-gas certifikat nr:
Namnteckning:
Förtydligande:

För att garantin skall gälla skall en kopia av detta dokument skickas per e-post till [e-mail] eller till Jula AB, Box 363, 532 24 Skara, Sverige.

1. Garantivillkor

Allmänna villkor

Bästa kund!

Tack för att du valt att köpa en luft/luftvärmepump från Anslut. Värmepumpen kommer att sänka dina uppvärmningskostnader och skapa en sund och behaglig inomhusmiljö året om. Värmepumpen är byggd enligt senaste tillgängliga teknologi för optimal funktion, livslängd och komfort. Det patenterade monteringssystemet gör installationen av produkten kostnadseffektiv.

Garantivillkor

Installationen måste utföras av en fackman! För att garantin ska gälla, krävs att kvitto uppvisas på att installationen till det vattenburna värmesystemet är utförd av fackman.

På denna produkt har du vid köp som privatperson enligt konsumentköplagen 3 års reklamationsrätt mot fabrikationsfel.

På kompressordelen lämnar vi 5 års garanti och på övriga delar 2 års garanti.

Vid garanti- eller reklamationsanspråk krävs uppvisande av inköpskvitto, ifyllda servicedokument samt att produkten är monterad och använd i enlighet med informationen som givits i bruks- och monteringsanvisningen. Om reparation på plats kan anses orimligt tyngande för Jula (pga. felets art, lokalisering, vägförbindelser, tidsåtgång etc.) kan du själv bli ansvarig för att ta produkten till närmaste Jula-varuhus vid garanti- eller reklamationsanspråk.

Vid drift i näringsverksamhet gäller 1 års garanti mot fabrikationsfel och 5 års garanti på kompressordelen.

Näringsidkaren sörjer själv för att kraven i lagar och föreskrifter efterföljs.

Det är viktigt att du läser hela bruks- och monteringsanvisningen innan monteringen påbörjas. Följ anvisningarna noggrant, steg för steg. Läs också bruksanvisningen noggrant innan anläggningen tas i drift. Detta är vår garanti för att du ska känna förtroende för produkten. Vi vill att du ska bli nöjd med värmepumpen från Anslut.

Service och serviceintervall

Service ska utföras regelbundet minst vartannat år. Den första servicen ska utföras inom ett år efter installation och start av anläggningen. Var uppmärksam på att vid utebliven service kommer garantierna att sluta gälla.

Övriga villkor

Fel utgör, enligt av Jula godkänd fackmans bedömning, avvikelse från normal standard. Fel eller bristfällighet som uppkommit genom onormal påverkan, såväl mekanisk som miljömässig, omfattas inte av den här garantin.

Jula ansvarar därför inte för fel som orsakats av elektriska spänningsvariationer eller andra elektriska störningar.

Inte heller ansvarar Julia för fel som orsakats av att monterings- och/eller bruksanvisningen inte har följts.

Undersök produkten noga när den överlämnas till dig. Om du upptäcker fel, måste de rapporteras innan värmepumpen tas i drift. I övrigt ska fel reklameras omedelbart.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Får ej slängas bland hushållssopor!

Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas.

Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.

SIKKERHETSANVISNINGER

Driftsmodusen fremgår av tabellen nedenfor.

Modus Type Temperaturinnstilling Luftstrøm
AUTO Kjøling 25 °C COOL/FAN AUTO
AUTO Varme 25 °C COOL/FAN AUTO
AUTO Varme 20 °C HEAT		AUTO

Ta ut luftfilteret (bilde 14).
