BRUKSANVISNING LED-1605 LTC

Läs noga igenom manualen för vidare info

Tack för att ni valt en LTC produkt, hoppas att denna LED TV kommer att vara till stort nöje för er. Vi rekommenderar att ni noga läser igenom bruksanvisningen innan LED TV:n kopplas in och börjar användas. FÖLJ INSTRUKTIONERNA OCH TA VARNINGARNA PÅ STÖRSTA ALLVAR på TV:n och i manualen.

Säkerhetsinformation

Info:

Innan inkoppling till AC eller DC källa sker, se till att rätt strömadapter används. Om du skulle vara osäker kontrollera med din lokala handlare eller kontakta [e-mail].

Varning:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING: SHOCK HAZARD-DO NOT OPEN AVIS: RISQUE DE CHOC ELECTRIQE-NE PAS OUVRIR

För att undvika elektriska stötar, rör aldrig insidan av LED TV/monitorn. Endast auktoriserad serviceverkstad får göra ingrepp i LED TV/monitorn!

Varning:

När LED TV/monitorn kopplas in till det fasta elnätet skall en jordad kabel med jordad kontakt användas. Skulle det inte finnas ett jordat uttag där TV:n skall kopplas in, rådfråga då en kunnig person vad som krävs. Modifiera inte kontakten! En jordad kontakt är till för att reducera risken för en elektronisk stöt samt störningar via elnätet. Använd endast de tillbehör som medföljer och modifiera inte dessa.

Försiktighetsåtgärd

Var god och läs försiktighetsåtgärderna noga innan du använder TV:n. Nätdel och strömsladd:

1. Använd aldrig din LED TV/monitor om strömsladden har blivit skadad. Lägg ingenting på sladden, låt den inte heller vara klämd. Se till att sladden är placerad på ett sådant sätt att man inte kan snubbla på den.
2. När sladden skall kopplas ur uttaget, se till att dra ut den i kontakten och inte i sladden.
3. Placera LED TV/monitorn nära ett strömuttag.
4. Vid drift på 12 Volt rekommenderas att man monterar en

huvudströmbrytare som slås av när TV:n inte används, detta för att TV:n drar ström i standbyläget.

Placering:

1. Placering bör vara på ett stabilt underlag, skall den hängas på väggen skall VESA-fäste användas. Används LED TV/monitorn i en båt, husvagn etc. så skall den fästas på ett sådant sätt så att den inte utgör någon fara under färd.
2. Placera aldrig LED TV/monitorn i direkt solljus, höga temperaturer, hög luftfuktighet eller där det är extremt dammigt. Detta kan skada LED TV/monitorns inre delar.
3. Placera LED TV/monitorn på ett stabilt underlag och var försiktig när den flyttas. Skärmen är gjord av ett tunt glas och kan därför spricka eller skadas om man tappar, slår eller repar LED TV/monitorn.

När TV:n inte används:

Koppla ur LED TV/monitorn när den inte används under en längre tid.

Främmande föremål:

Stick aldrig in främmande föremål i hål eller kabinettet på LED TV/monitorn. Skulle detta ske kan man utsättas för elektriska stötar samt att LED TV/monitorn kan skadas.

Utsätt inte LED TV/monitorn för vatten/magnetiska fält:

1. Utsätt inte LED TV/monitorn för vatten. Skulle LED TV/monitorn bli blöt, koppla ur strömkabeln och kontakta auktoriserad servicepartner.
2. Rengör inte fronten med några kemiska vätskor så som alkohol, T-sprit, klorin, aceton etc. Detta kan skada panelen.
3. Placera LED TV/monitorn på ett säkert avständ från blomvaser, diverse vätskebehållare etc.
4. Placera inte magnetiska föremål nära LED TV/monitorn.

Stapling:

Det finns ventilationshål i LED TV/monitorn som är till för att förse enheten med god ventilation, detta för att undvika överhettning. Dessa öppningar får inte blockeras. Använd aldrig enheten i en soffa, sång eller på en filt etc. Görs detta kan ventilationshålen blockeras. Placeras LED TV/monitorn i en bokhylla, se till så att enheten får tillräckligt med ventilationsutrymme.

Service:

1. Fungerar inte LED TV/monitorn normalt – framförallt om något missljud eller lukt kommer från enheten, koppla då omedelbart ifrån den och kontakta inköpsstället eller [e-mail].

2. Koppla ifrån alla kablar innan service.

1. 1. Tillbehör

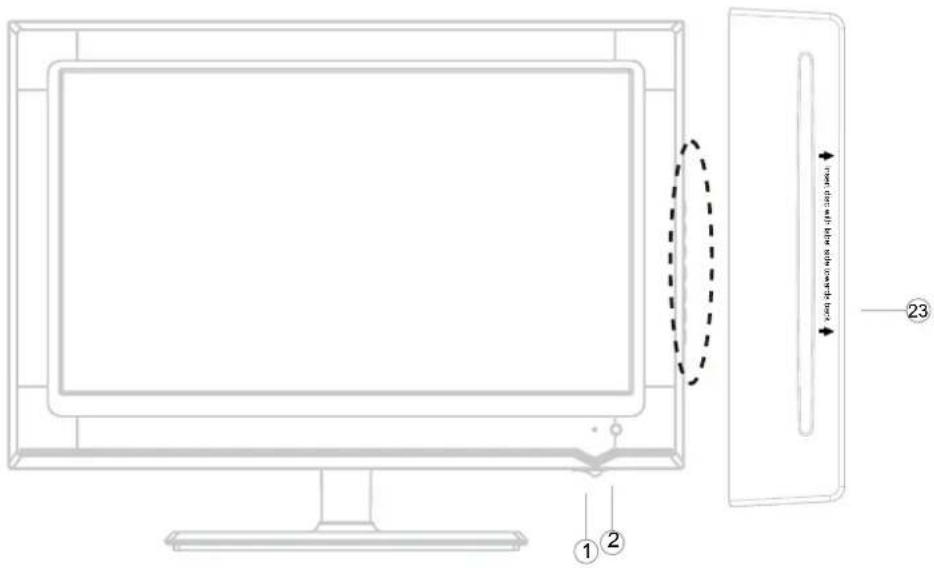

2. Knappar och anslutningar

Framsida

LED1605g.7

1. Indikatorlampa
2. Mottagare fjärrkontroll
3. Knapp ingångskälla
4. Meny-knapp
5. VOL+/+/Vänster/Höger val knapp
6. CH-/+Ned/Upp val knapp
7. DVD Play / Pause-knappen
8. DVD Eject-knapp
9. Till/Från-knapp
10. 12V in anslutning
11. Hörlursanslutning

12. PC-IN-uttaget

13. VGA-jack

14. MINI YPbPr In
15. SCART-anslutning
16. CVBS VIDEO IN
17. (Höger/Vänster) anslutning
18. Coaxial ut
19. TV RF antennanslutning
20. HDMI-anslutning
21. USB-anslutning
22. CI jack
23. DVD-spelare

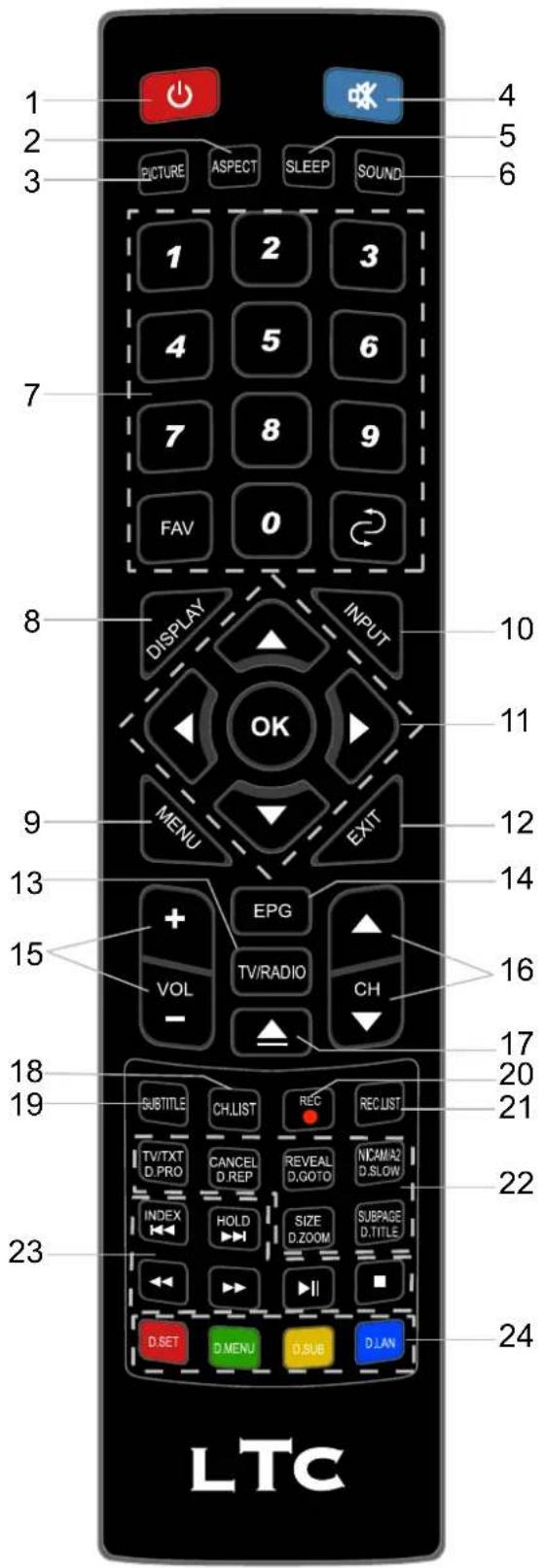

I. Fjärrkontrollens funktioner

1 2 3 PICTURE ASPECT SLEEP SOUND 4 5 6 1 2 3 4 5 6 7 8 9 FAV 0 OUTPUT DISPLAY INPUT OK MENU EXIT 10 11 12 13 14 15 EPG TV/RADIO CH 16 17 20 21 22 23 SUBTITLE CH.LIST REC REC.LIST TV/TXT CANCEL D.REP REVEAL D.GOTO NICAMA2 D.SLOW INDEX HOLD SIZE D.ZOOM SUBPAGE D.TITLE D.SET D MENU D.SUB D.LAN LTC

(1) Fjärrkontrollens funktioner

1. ⏻ POWER

Slå på TV:n eller ställ den i standbyläge.

1. ASPECT

Ändrar visningsläget på skärmen.

1. PICTURE

Välj bildläge.

1. VOL+ /-

Ställ in rätt volym

1. CH▲/▼

Bläddra bland kanalerna.

1. ▲

Mata in/ut DVD-skivan.

1. MUTE

Tryck en gång för att stänga av ljudet och tryck igen eller tryck på VOL+ för att sätta på ljudet igen.

1. SLEEP

Avstängningstimer.

1. SOUND

Välj ljudläge.

1. 0-9 button

Välj kanal.

FAV

Gå till föregående kanal.

1. DISPLAY

Visa information om det aktuella läget.

1. MENU

Systeminställningsmeny.

1. INPUT

Visa menyn med inkälla.

1. Direction button

▲▼

Markören upp / ner tangenterna i OSD-menyn.

◀▶

Vänster / höger knapparna i skärmmenyn.

OK

Knappen Bekräfta

1. EXIT

Lämna OSD-menyn.

13.TV/RADIO

För att växla till TV eller Radio stat i DTV-läge.

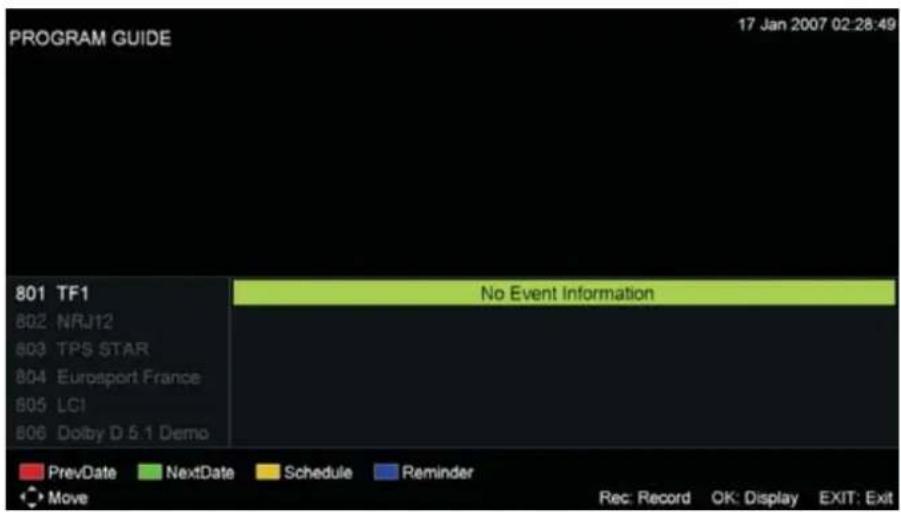

14.EPG

Visa den elektroniska programguiden utanför menyläget endast i DTV-läge.

18. CH.LIST

Visa programlistan.

19. SUBTITLE

Slå på/stäng av text-TV.

D.PRO

DVD redigera och spela.

CANCEL

DVD Spela din favorit titel / kapitel / spår.

NICAM/A2

Välj TV Nicam/A2.

D.SLOW

Spela DVD-program med låg hastighet.

SIZE

Tryck för att se övre halvan av sidan i dubbel storlek. Tryck igen för att se nedre halvan av sidan i dubbel storlek. Tryck en tredje gång för att visa sidan i normal storlek.

D.ZOOM

Justera bildstorlek i DVD-läge.

SUBPAGE

Tryck för att öppna länkade sidor och tryck igen för att avbryta.

D. TITLE

DVD-titel.

23. INDEX

Gå till innehållssidan.

HOLD

Stanna eller fortsätt på den aktuella länkade sidan.

DVD-funktion

◀◀ : Föregående kapitel.

▶▶ | : Nästa kapitel.

◀ : Snabbspola bakåt.

▶▶ : Snabbspola framåt.

▶I : Spela/Pausa i program.

■ : Stoppa program.

20. REC

S tarta inspelning av ett program i DVB-läge.

21. REC LIST

Inspelningslista.

24. Färgknappar:

D.SET

DVD-system setup.

D.MENU

DVD spellista / skivmeny

D.SUB

Slå på / av textningen visas i DVD-läge.

D.LAN

Välj DVD-skiva språk.

(2) Montera batterierna

• Öppna batteriluckan
• Sätt i 2xAAA batterier (medföljer), se till att polariteten blir rätt.
  • Sätt tillbaka batteriluckan.

För att förhindra läckande batterier som kan bli till skada för dig eller fjärrkontrollen:

• Blanda inte batterier (gamla och nya, standard och alkaliska osv.).
• Om fjärrkontrollen inte skall användas under en längre tid, tag ur batterierna från fjärrkontrollen.
• Batterierna som medföljer kan ha reducerad livslängd p.g.a. lagringsförhållande.

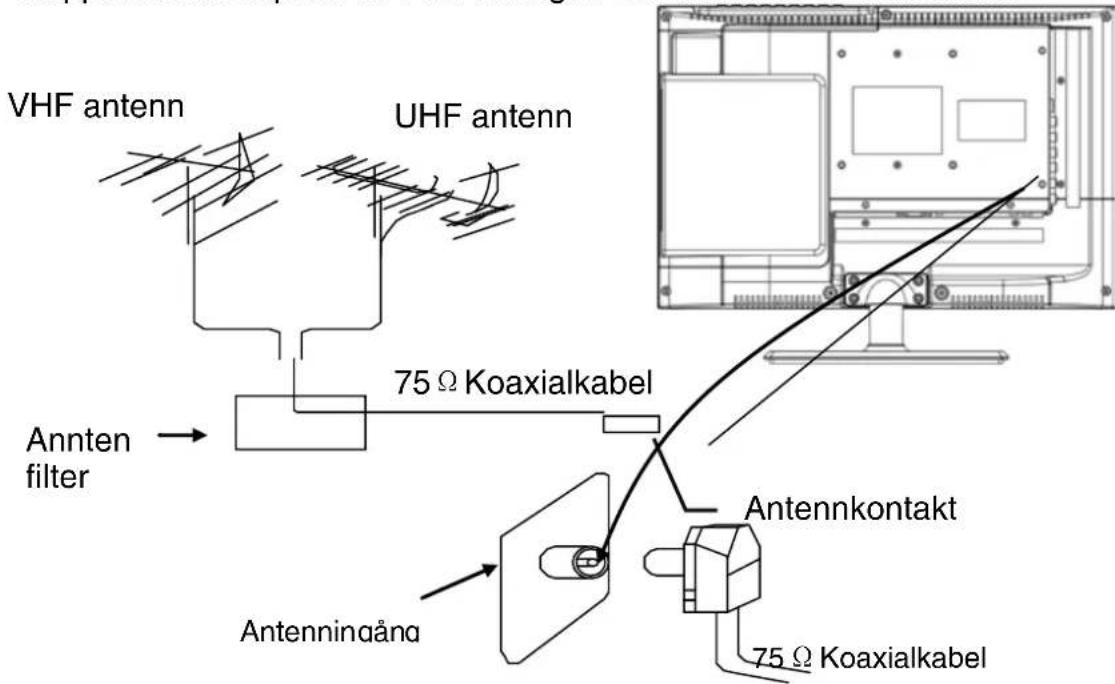

II. Anslut din TV

Se illustration för korrekt anslutning

1. Anslut antennen kontakten i TV RF anslutningen. Använd 75Ω koaxial kabel för att koppla in till antennanslutningen på baksidan av apparaten.
2. Koppla strömadaptern till TV:n antingen 230 Volt eller 12 Volt direkt.

VHF antenn UHF antenn Annten filter 75 Ω Koaxialkabel Antennkontakt Antennaåna 75 Ω Koaxialkabel

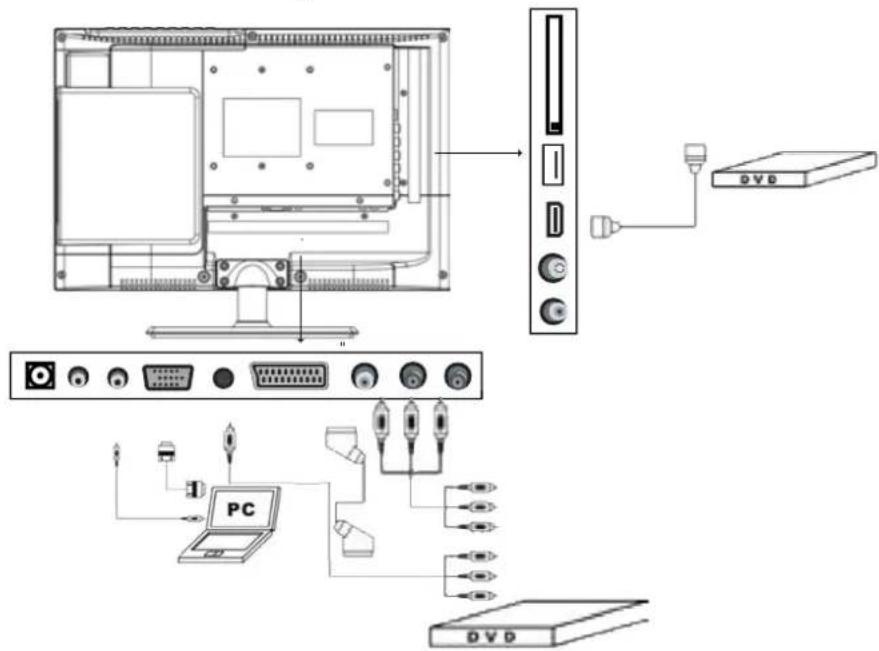

1. Anslut ljudkällor (inklusive DVD, VCR, videokamera och PC) till

ljudingång "L" och "R".

1. Anslut videokällan till VIDEO uttaget med RCA-kabel.
2. Om videokällan har en YPBPR utgång, kan du ansluta signalen till monitorn med YPbPr-kabel.
3. Sätt i nätkabeln i nätdelen och anslut sedan i 12V DC-ingång på bildskärmen.
4. När du använder LED skärmen som en datorskärm, anslut datorn till VGA-uttaget med lämplig kabel.
5. Om videokällan har en HDMI-utgång kan du ansluta till bildskärmen genom HDMI-anslutningen.

III. Konfigurera din TV

Tryck på MENU att starta OSD eller återgå till föregående meny och EXIT för att lämna menyn.

(1) Grundläggande användning

1. Tryck på POWER-knappen på enheten eller på fjärrkontrollen för att slå på strömmen, och indikatorn kommer att visa grönt. Tryck på POWER knappen igen för att stänga av strömmen, indikatorn kommer att visa rött
2. Bi Idinställning, Ljudinställning, Föregående kanal memoreras när du stänger av TV/Monitorn. TV/Monitor startas med de memorerade inställningarna när du slår på den.
3. Tryck på VOL - eller VOL + knappen för att justera volymen. Tryck på VOL - knappen upprepade gånger för att sänka volymen, tryck på VOL + knappen upprepade gånger för att öka volymen från 0 till 100.

(2) Titta på TV

1. Tryck på INPUT -knappen på fjärrkontrollen för att välja läget TV. Kanal 1 "visas i övre högra hörnet efter kanalsökningen är klar Tryck

på CH - eller CH + knappen för att välja föregående eller nästa kanal, eller tryck på 0-9 knapparna för att ange ett kanalnummer direkt eller tryck på - / - knappen tills skärmen visar '-' eller '-' -, använd sedan 0-9 knapparna för att ange ett kanalnummer 1 till 100.

1. Tryck på knappen på fjärrkontrollen för att välja mellan nuvarande kanal och föregående kanal.
2. Tryck på knappen PMODE upprepade gånger för att bläddra igenom de 4 tillgängliga bildlägen

1. Tryck på knappen SMODE upprepade gånger för att bläddra igenom de 5 tillgängliga ljudlägen, som visas nedan.

1. Tryck på knappen MUTE för att stänga av ljudet, tryck på denna knappigen för att återuppta ljudet.
2. Tryck på knappen DISPLAY för att visa information om den valda kanalen.
3. Tryck på knappen ASPECT upprepade gånger för att gå igenom LED-skärmens 5 tillgängliga storlekar, se nedan.

OBS:

Vald storlek kan skilja med vald ingångkälla.

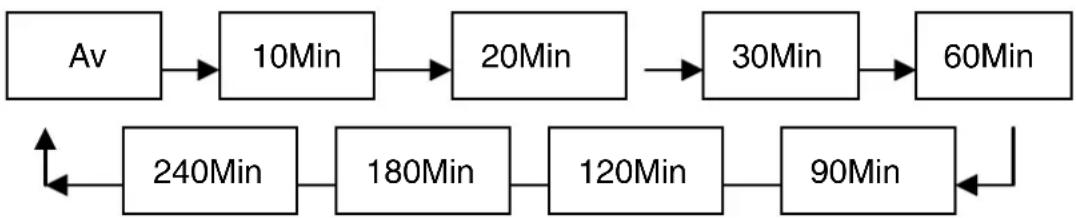

1. Tryck på knappen SLEEP upprepade gånger för att bläddra igenom de 8 tillgängliga insomningstiderna, se nedan

(3) Titta på AV-läge (VCR/VIDEOKAMERA)

Tryck på knappen INPUT på fjärrkontrollen, det kommer att visas en meny på skärmen så som visas till höger:

Välj lämplig AV-ingångkälla.

Tryck ▲ eller ▼ knapp för att välja källa, tryck sedan ▶ knappen för att bekräfta ditt val.

SOURCE

DTV

ATV

SCART

AV

YPbPr

DVD

HDMI

PC

USB

(4) Använda TEXT-TV (Tillval om TV:n har denna funktion.)

1. Tryck på knappen INPUT för att välja TV-läge. Tryck sedan på CH-eller CH+ knappen på fjärrkontrollen för att välja TV-kanal. (Först måste du läsa 1:a delen av kapitel 5 för att slutföra sökningen av TV-kanaler).
2. Tryck på CH- eller CH+ knappen för att välja föregående sida eller nästa sida, använd 0-9 knapparna och -/- - knappen för att välja nummer 10 och högre.
3. Se kapitlet om "Fjärrkontroll" för att förstå de andra funktionerna på TEXT-TV knapparna.

TEXT

Tryck på knappen TEXT för att komma in i textläge. Tryck på denna knapp igen för att återgå till den kanal du tittar på.

STOPPA (HOLD)

Tryck på denna knapp för att stoppa övergången till nästa sida, och hold symbolen kommer att visas i övre vänstra hörnet av skärmen. Tryck på denna knapp igen att avbryta funktionen.

STORLEK (SIZE)

Tryck på denna knapp för att förstora den text som visas på

text-TV-skärmen, och övre hälften av sidan visas.

Tryck på denna knapp igen för att visa den undre halvan av denna sida.

Tryck på knappen en tredje gång för normal storlek på texten.

DOLD TEXT (REVEAL)

Tryck på knappen för att avslöja dold text.

Tryck på denna knapp igen för att avbryta funktionen.

UNDERSIDA (SUBPAGE)

Tryck på denna knapp för att välja undersida och symbol för undersida visas i det vänstra övre hörnet av skärmen. Ange nummer på undersida, använd sifferknapparna i formatet 0001 för undersida 1. Text-TV kommer att söka efter önskad undersida.

RÖD/GRÖN/GUL/BLÅ KNAPP

Tryck på någon av de 4-färgade knapparna för att komma direkt till motsvarande sida som i färg visas i den nedre delen av text-tv.

(5) PC-skärm

Tryck på knappen INPUT för att välja VGA-ingången (TV i PC läge). En "PC-symbol" kommer att visas till höger i övre hörnet av skärmen. Enheten har ett VGA-uttag för en vanlig dator. Anslut monitor till en dator genom det här uttaget och enheten kan användas som monitor för datorn.

V. Menyinställning och justering

Notera:

I denna handbok skiljer sig kanske OSD-menyn från din verkliga TV-skärm, eftersom denna manual bara är ett exempel för att hjälpa dig hur du använder inställningen TV-meny. Vissa objekt på OSD-menyn kan inte användas på grund av olika ingångskällor.

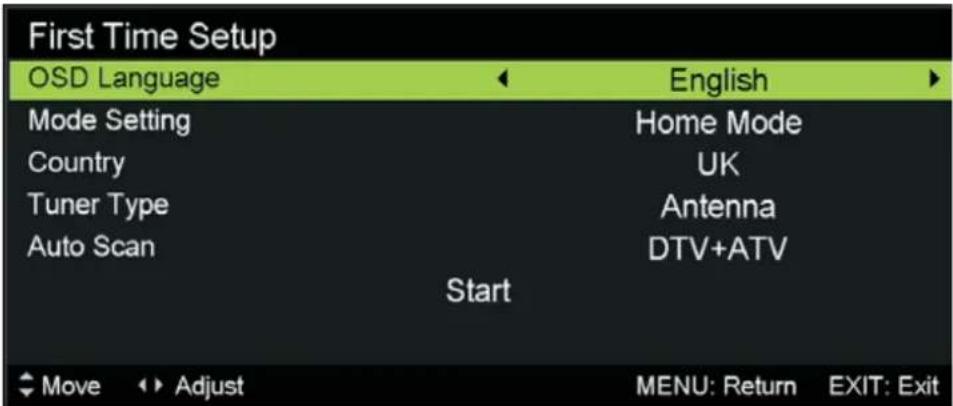

Förstagångsinstallation

Anslut en RF-kabel från TV ingången "RF-In" till ditt antennuttag för TV.

OSD-språk

Tryck ◀ / ▶ för att välja det språk som ska användas för menyer och meddelanden.

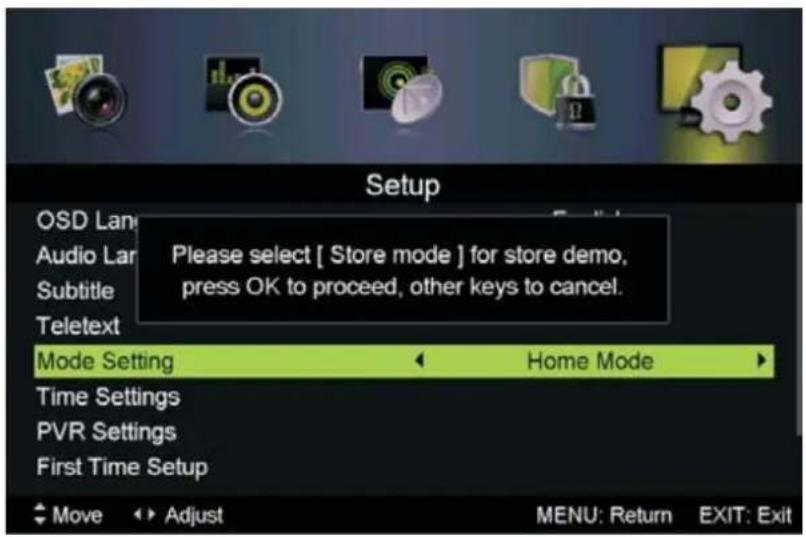

Inställning

Tryck ◀ / ► för att välja läge.

Land

Tryck ◀ / ► för att välja det land du vill.

Antenntyp

Tryck ◀ / ► för att välja Antenn (DVB-T) eller kabel (DVB-C).

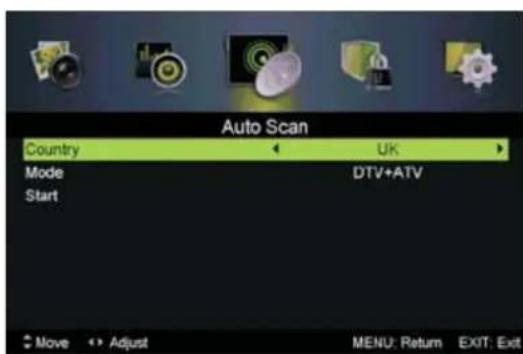

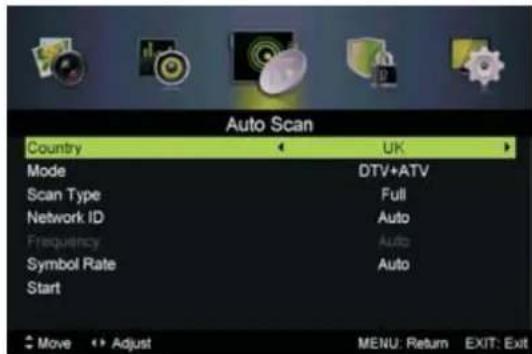

Auto Scan

Tryck ◀ / ▶ för att välja läge: DTV + ATV, DTV, ATV.

First Time Setup OSD Language ← English ► Mode Setting Home Mode Country UK Tuner Type Antenna Auto Scan DTV+ATV Start ◄ Move ► Adjust MENU: Return EXIT: Exit

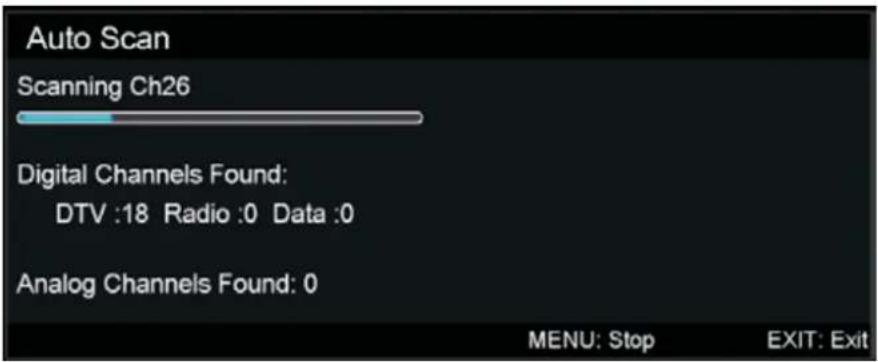

Status automatisk sökning

Digital kanalsökning, tryck på MENU-knappen för att avsluta/hoppa över digital kanalsökning.

Analog kanalsökning, tryck på MENU-knappen för att avsluta/hoppa över analog kanalsökning.

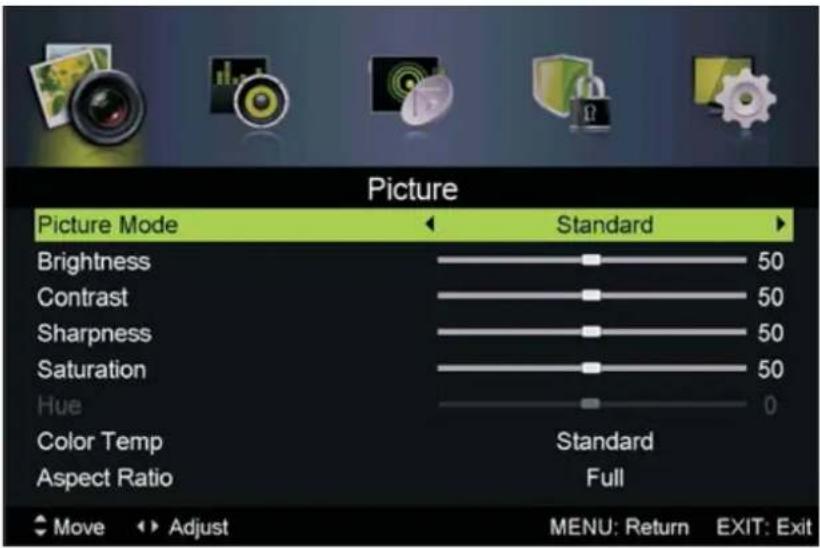

Tryck på MENU-knappen för att visa huvudmenyn.

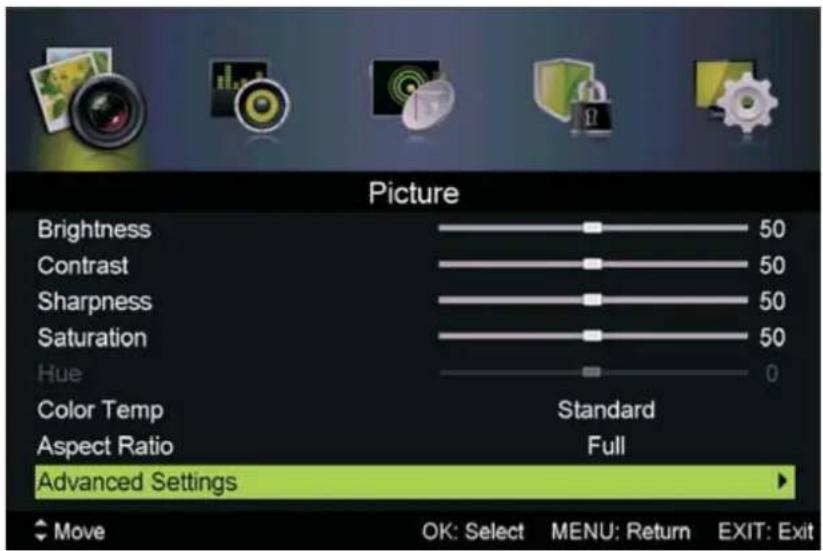

Tryck ◀ / ▶ för att välja BILD på huvudmenyn och tryck sedan på OK /

▼ för att ange.

Picture Picture Mode Standard Brightness 50 Contrast 50 Sharpness 50 Saturation 50 Hue 0 Color Temp Standard Aspect Ratio Full Move Adjust MENU: Return EXIT: Exit

1. Tryck ▼ / ▲ för att välja det alternativ som du vill justera i BILD-menyn.
2. Tryck på OK / ◀ / ► för att justera.
3. Efter avslutad justering, tryck på MENU-knappen för att gå tillbaka till föregående meny.

Bildläge

Tryck ▼ / ▲ för att välja Bildläge och tryck sedan på ◀ / ▶ för att välja.

(Tillgängligt bildläge: Standard, Mjuk, Personlig, Dynamisk).

TIPS: Du kan trycka PMODE för att ändra bildläge direkt.

Ljusstyrka / Kontrast / Skärpa / Färgmättnad / Nyans

Tryck ▼ / ▲ för att välja alternativ och tryck sedan ◀ / ▶ för att justera.

Ljusstyrka Justera ljusstyrkan i bilden.

Kontrast Justera kontrasten i bilden.

Mättnad Justera mättnaden av färge.

Nyans Användning för att justera färgen i NTSC-läge.

Färgtemperatur

Ändra den övergripande färgnyansen i bilden.

Tryck ▼ / ▲ för att välja Färgtemperatur och tryck sedan på ◀ / ▶ för att välja Standard / kall / varm.

Standard Ger en livfull bild.

Cool Ger en svagt blå-färgad bild.

Varm Ger en svagt röd-färgad bild.

Bildförhållande

Tryck ▼ / ▲ för att välja Bildförhållande, tryck sedan på ◀ / ▶ för att välja.

Full / 4: 3 / Zoom1/Zoom2 är de tillgängliga visningsformaten.

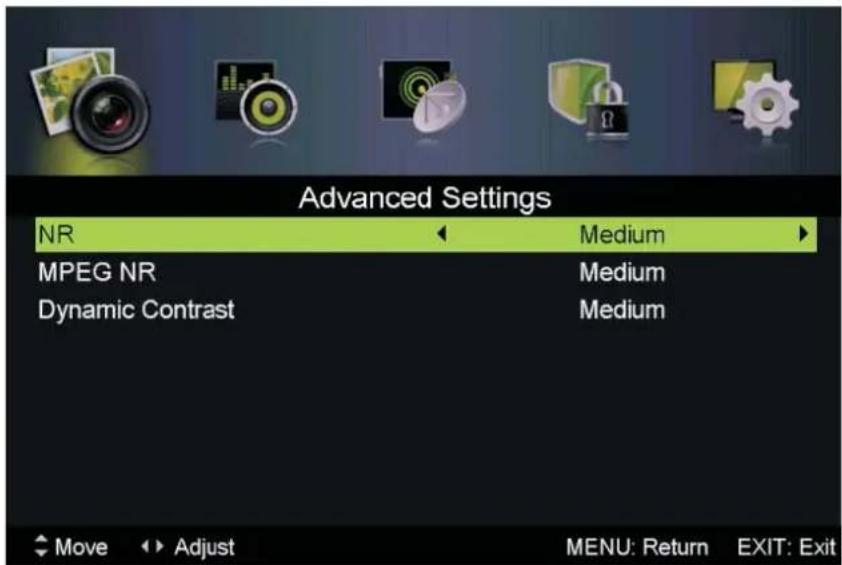

Avancerade inställningar

Justera avancerade funktioner för att finjustera bilden.

Avancerade inställningar

Brusreducering

Ange alternativ för att minska bildbrus.

Brusreducing

Tryck ▼ / ▲ för att välja, tryck sedan på OK / ▶ för att nå undermenyn.

Advanced Settings NR Medium MPEG NR Medium Dynamic Contrast Medium Move Adjust MENU: Return EXIT: Exit

Brusreducing

Ange alternativ för att minska bildbrus.

Tryck ▼ / ▲ för att välja Brusreducering, tryck sedan på ◀ / ▶ för att välja.

Av Välj att stänga av funktionen.

Svag Identifiera och minska svagt bildbrus.

Medium Identifiera och minska måttligt bildbrus.

Stark Identifiera och minska mycket bildbrus.

MPEG Brusreducing

Ange alternativ för att minska MPEG-brus.

Tryck ▼ / ▲ för att välja MPEG Brusreducering och tryck sedan på ◀ /

▶ för att välja.

Av Välj att stänga av funktionen.

Svag Identifiera och minska svagt MPEG-brus.

Medium Identifiera och minska måttligt MPEG-brus.

Stark Identifiera och minska mycket MPEG-brus.

Dynamisk kontrast

Automatisk justering av bilddetaljer och ljusstyrka.

Tryck ▼ / ▲ för att välja Dynamisk kontrast, tryck sedan på ◀ / ▶ för att välja.

(Tillgängliga lägen: Dynamisk kontrast: Av, Svag, Medium, Stark).

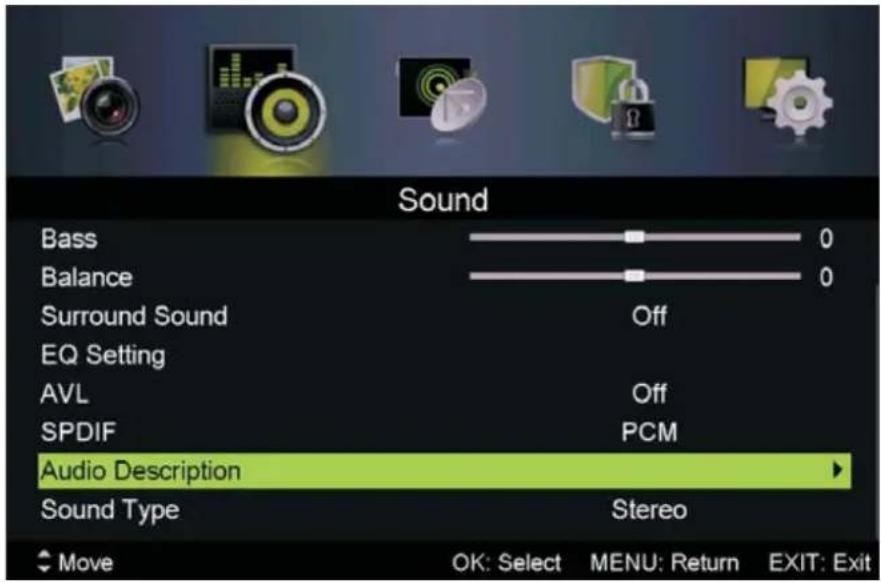

2. Ljudmeny

Tryck på MENU-knappen för att visa huvudmenyn.

Tryck ◀ / ▶ för att välja LJUD i huvudmenyn, tryck sedan på OK/ ▼ för att ange.

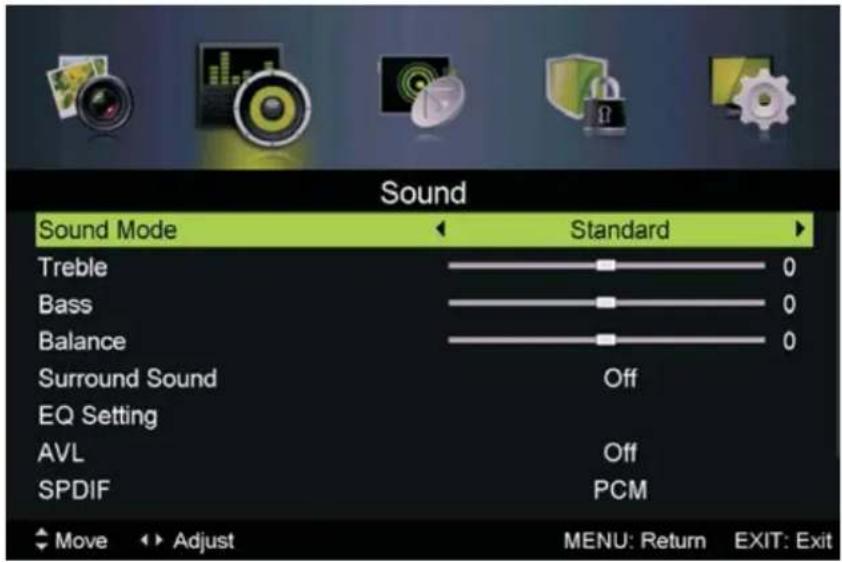

Sound Sound Mode Standard Treble 0 Bass 0 Balance 0 Surround Sound Off EQ Setting AVL Off SPDIF PCM Move Adjust MENU: Return EXIT: Exit

1. Tryck ▼ / ▲ för att välja det alternativ som du vill justera i LJUD-menyn.
2. Tryck på OK / ◀ / ► för att justera.
3. Efter avslutad justeringen, tryck på MENU-knappen för att gå tillbaka till föregående meny.

Ljudläge

Tryck ▼ / ▲ för att välja ljudläge, tryck sedan på ◀ / ▶ för att välja.

(Tillgängliga ljudlägen: Standard, Musik, Personligt, Film).

TIPS: Du kan trycka på SMODE-knappen på fjärrkontrollen för att ändra ljudläge direkt.

Standard Ger ett balanserat ljud i alla miljöer.

Musik Bevarar det ursprungliga ljudet, bra för musikaliska program.

Personlig Välj för att anpassa personliga inställningar.

Film Förbättrar diskant och bas för en rik ljudupplevelse

Diskant / Bas / Balans

Tryck ▼ / ▲ för att välja alternativ och tryck sedan ◀ / ▶ för att justera.

Diskant Justera diskanten. Ökar eller minskar högfrekventa ljud.

Bas Justera basen. Ökar eller minskar lågfrekventa ljud.

Balans Justera balansen mellan vänster och höger högtalare.

Surroundljud

Tryck ▼ / ▲ för att välja surroundljud, tryck sedan på ◀ / ▶ för att välja

På eller Av.

Tryck ▼ / ▲ för att välja, tryck sedan på OK / ▶ för att nå undermenyn.

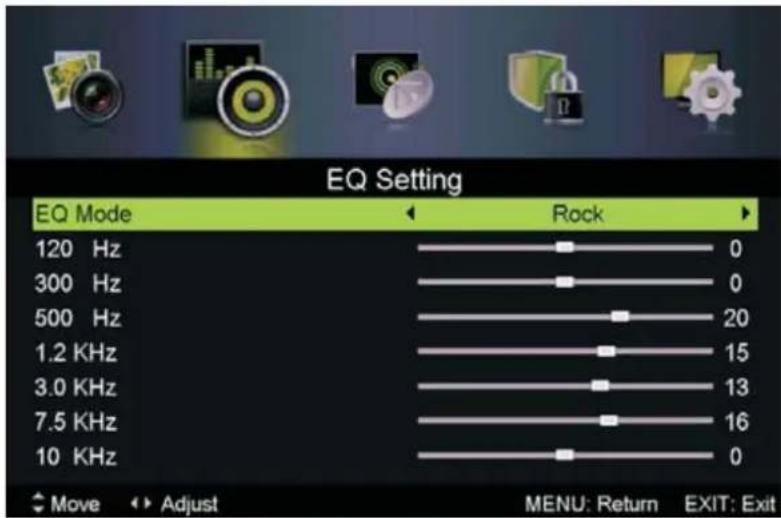

EQ-inställning

Justera kurvan för 7-bands equalizern.

Tryck ▼ / ▲ för att välja EQ-inställning, tryck sedan på OK / ▶ för att nå undermenyn.

EQ Setting EQ Mode Rock 120 Hz 0 300 Hz 0 500 Hz 20 1.2 KHz 15 3.0 KHz 13 7.5 KHz 16 10 KHz 0 Move Adjust MENU: Return EXIT: Exit

Automatisk volymkontroll (AVL)

Minskar automatiskt plötsliga volymändringar, till exempel vid byte av kanal.

Tryck ▼ / ▲ för att välja AVL, tryck sedan på ◀ / ▶ för att välja På eller Av.

SPDIF

Tryck ▼ / ▲ för att välja digital utgång, tryck sedan på ◀ / ▶ för att välja Av / Auto / PCM.

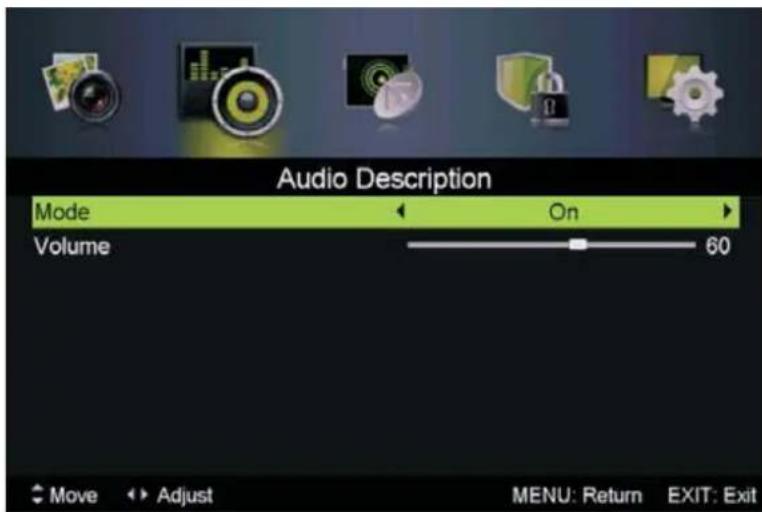

Ljudbeskrivning

Tryck ▼ / ▲ för att välja Ljudbeskrivning och tryck sedan på OK / ▶ för att nå undermenyn.

Audio Description Mode On Volume 60 Move Adjust MENU: Return EXIT: Exit

Läge (mode)

Tryck ▼ / ▲ för att välja Läge, tryck sedan på ◀ / ▶ för att välja På eller Av.

När läget är På kan volymen justeras av användaren.

Ljudtyp

Tryck ▼ / ▲ för att välja ljudtyp, tryck sedan på ◀ / ▶ för att välja. (Tillgängliga ljudtyper: Stereo, Dual I, Dual II, Mixed).

OBS:

Balans: För att justera högtalarnas ljudnivå för att möjliggöra bästa ljud baserat på din position.

AVL: Används för att minska volymskillnader mellan kanaler och program automatiskt.

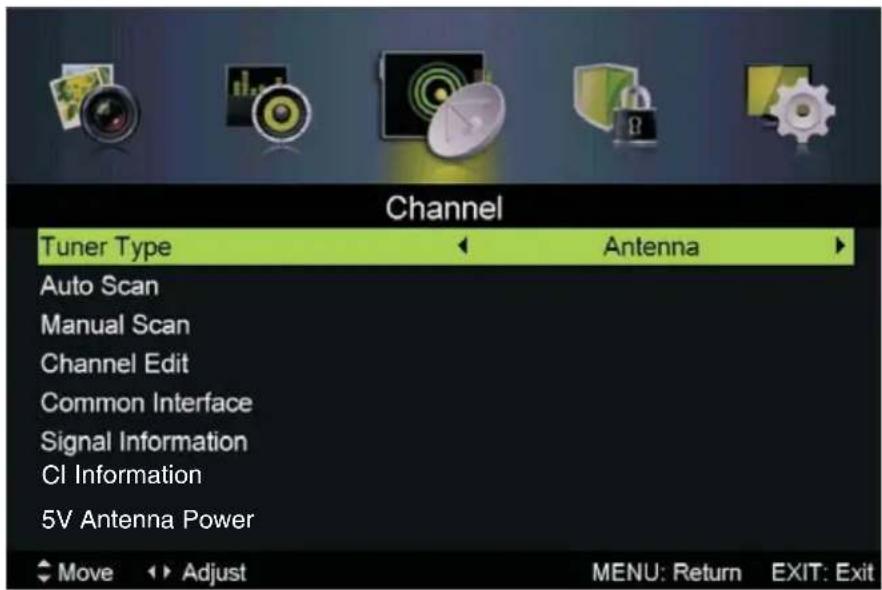

2. Kanalmeny

Tryck på MENU-knappen för att visa huvudmenyn.

Tryck ◀ / ▶ för att välja kanal i huvudmenyn, tryck sedan på OK/ ▼ för att ange.

Channel Tuner Type Antenna Auto Scan Manual Scan Channel Edit Common Interface Signal Information CI Information 5V Antenna Power Move Adjust MENU: Return EXIT: Exit

1. Tryck ▼ / ▲ för att välja alternativ i menyn Kanal.
2. Tryck ▼ / ▲ för att välja det alternativ du vill välja i menyn Kanal.
3. Tryck på OK -knappen för att gå in i undermenyn.
4. Tryck på MENU-knappen för att gå tillbaka till föregående meny.

Tuner Type

Tryck ▼ / ▲ för att välja Tuner, tryck sedan på ◀ / ▶ för att välja Antenn eller Kabel.

Auto Scan

Tryck ▼ / ▲ för att välja Auto Scan, tryck sedan på OK/ ▶ för att nä undermenyn.

Tunertyp är Antenn Tunertyp är kabel

Auto Scan Country UK Mode DTV+ATV Start Move Adjust MENU: Return EXIT: Exit

Auto Scan Country UK Mode DTV+ATV Scan Type Full Network ID Auto Frequency Auto Symbol Rate Auto Start Move Adjust MENU: Return EXIT: Exit

Land

Tryck ◀ / ► för att välja land

Läge/Mode

Tryck ◀ / ▶ för att välja läge: DTV + ATV, DTV, ATV.

Skanningstyp

Tryck ◀ / ► för att välja Skanningstyp: Avancerad, snabb, full.

Nätverks-ID

Tryck ◀ / ▶ för att välja Nätverks-ID: Auto eller ange digitala siffror.

Frekvens

Tryck ◀ / ► för att välja Frekvens: Auto eller ange digitala siffror.

Symbolhastighet (Symbol Rate)

Tryck ◀ / ▶ för att välja Symbolhastighet: Auto eller ange digitala siffror.

Start

Tryck på OK / ▶ för att starta den automatiska sökningen.

Det kommer att sökas digitala kanaler först, sedan analoga kanaler.

Innan automatisk kanalsökning, bekräfta din antenntyp, antenn eller kabel.

Fel inställning av signaltyp kan orsaka att ingen kanal hittas.

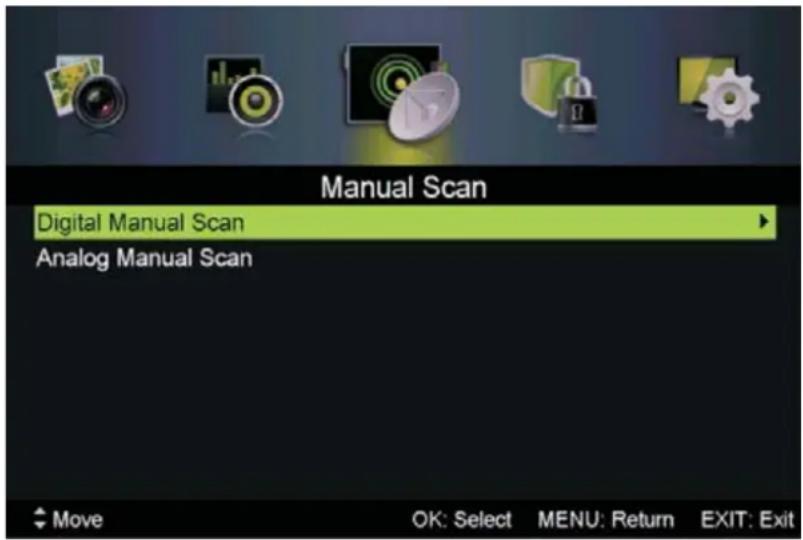

Manuell Scanning

Söka efter kanaler manuellt.

Tryck ▼ / ▲ för att välja Manuell scanning, tryck sedan på OK / ▶ för att nå undermenyn.

Manual Scan Digital Manual Scan Analog Manual Scan Move OK: Select MENU: Return EXIT: Exit

Manuell Scanning DTV

Tryck ▼ / ▲ för att välja Digital Manuell Scanning och tryck sedan på

OK / ▶ för att nå undermenyn.

Tunertyp är antenn

Digital Manual Scan Digital Scan CH25 Start Frequency 514.00 MHz Strength 0 Move Adjust 0-9 Input MENU Return EXIT Exit

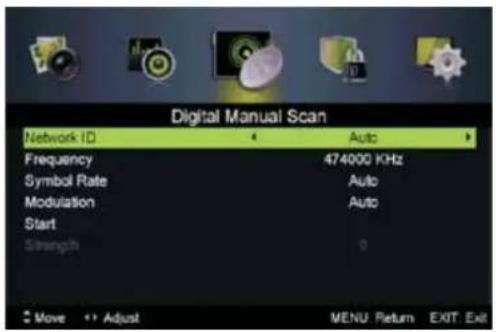

Tunertyp är kabel

Digital Manual Scan Network ID Auto Frequency 474000 KHz Symbol Rate Auto Modulation Auto Start Strength 0 Move Add Adjust MENU Return EXIT Exit

Nätverks-ID

Tryck ◀ / ▶ för att välja Nätverks-ID: Auto eller ange digitala siffror.

Frekvens

Tryck ◀ / ▶ för att välja Frekvens: Auto eller ange digitala siffror.

Symbolhastighet (Symbol Rate)

Tryck ◀ / ▶ för att välja Symbolhastighet: Auto eller ange digitala siffror.

Modulering

Tryck ◀ / ▶ för att välja Modulering: Auto, 16QAM, 32QAM, 64QAM,

128QAM, 256QAM.

Start

Tryck på OK / ► för att starta kanalsökning.

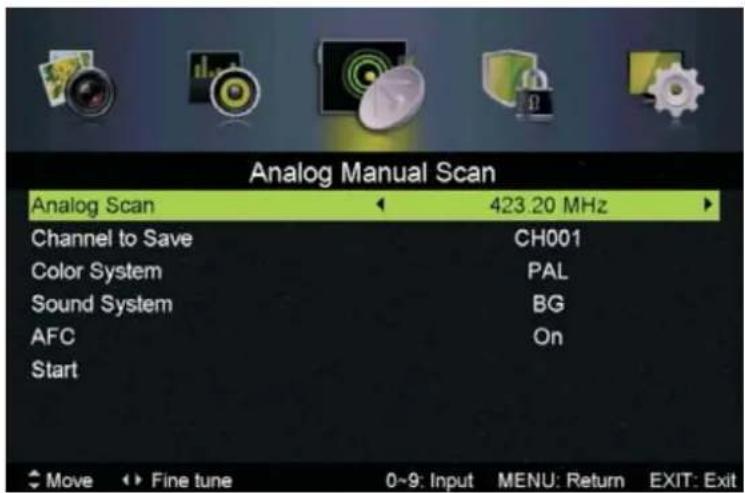

Analog Manuell Scanning

Tryck ▼ / ▲ för att välja Analog manuell scanning, tryck sedan på OK /

▶ för att nå undermenyn.

Analog Manual Scan Analog Scan 423.20 MHz Channel to Save CH001 Color System PAL Sound System BG AFC On Start Move Fine tune 0~9: Input MENU: Return EXIT: Exit

Analog Scanning

Tryck ◀ / ► för att välja Analog Scanning.

Kanal för att spara

Tryck ◀ / ▶ för att välja kanal för att spara.

Färgsystem

Tryck ◀ / ▶ för att välja Färgsystem: Auto, PAL eller SECAM.

Ljudsystem

Tryck ◀ / ▶ för att välja Ljudsystem: Auto, DK, BG, I eller L.

AFC

Automatisk Frekvenskontroll.

Tryck ◀ / ► för att välja På eller Av.

Start

Tryck på OK / ► för att starta kanalsökning.

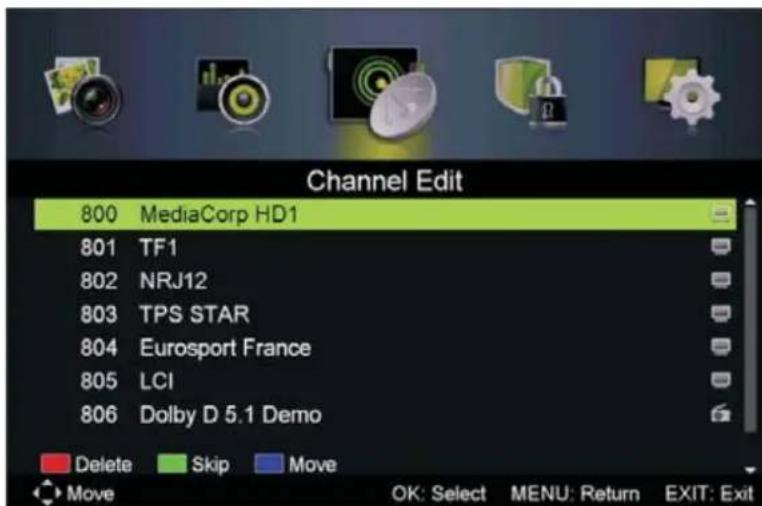

Kanalredigering

Tryck ▼ / ▲ för att välja Kanalredigering, tryck sedan på OK / ▶ för att nå undermenyn.

Channel Edit 800 MediaCorp HD1 801 TF1 802 NRJ12 803 TPS STAR 804 Eurosport France 805 LCI 806 Dolby D 5.1 Demo Delete Skip Move Move OK: Select MENU: Return EXIT: Exit

De tre färgade knapparna är kortkommandon för att programmera kanalerna.

Tryck först på ▼ / ▲ för att markera den kanal du vill ta bort/flytta eller hoppa över, och sedan:

Tryck på den röda knappen för att ta bort kanalen.

Tryck på den gröna knappen för att hoppa över den valda kanalen.

(Din TV kommer att hoppa över kanalen automatiskt när du använder CH + / - för att visa kanalerna.)

Tryck på den blåa knappen för att markera kanalen. Tryck sedan på ▼ / ▲ för att flytta den till den position du vill och tryck Blå knapp igen för att slutföra flytten.

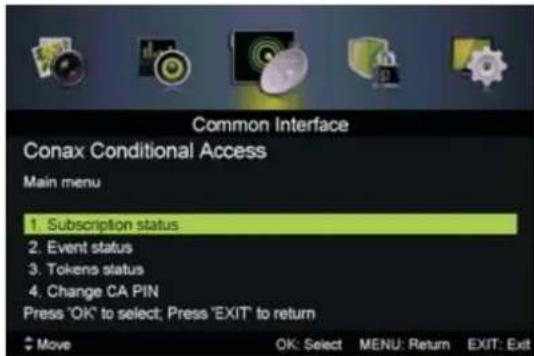

Common interface / Gemensamt gränssnitt

Tryck ▼ / ▲ för att välja Gemensamt gränssnitt och tryck sedan på

OK-knappen för att gå in i undermenyn.

Endast tillgängligt när det finns CI-kort.

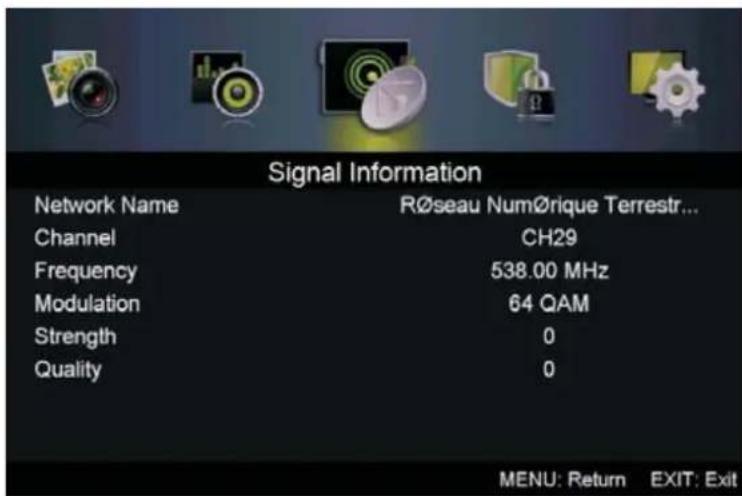

Tryck ▼ / ▲ för att välja Signalinformation och tryck sedan på OK -knappen för att se detaljerad information om signalen. Endast tillgängligt när det finns mottagning i DTV.

Signal Information Network Name RØseau NumØrique Terrestr... Channel CH29 Frequency 538.00 MHz Modulation 64 QAM Strength 0 Quality 0 MENU: Return EXIT: Exit

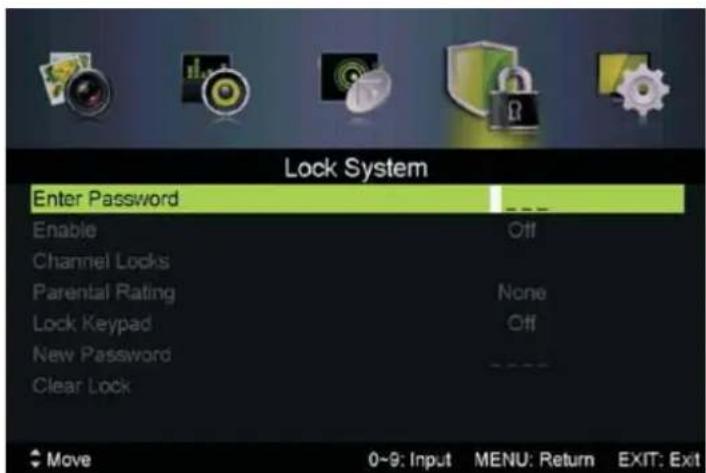

Låssystem-meny (Lock system)

Tryck på MENU-knappen för att visa huvudmenyn.

Tryck ◀ / ▶ för att välja Lock system i huvudmenyn, tryck sedan på OK / ▼ för att ange.

1. Tryck ▼ / ▲ för att välja det alternativ som du vill justera i Lock System menyn.
2. Tryck på OK / ◀ / ▶ för att justera.
3. Efter avslutad justering, tryck på knappen MENU för att gå tillbaka till föregående meny.

Standardlösenordet är 0000, och om glömmer vad du ställer in, vänligen ring servicecenter.

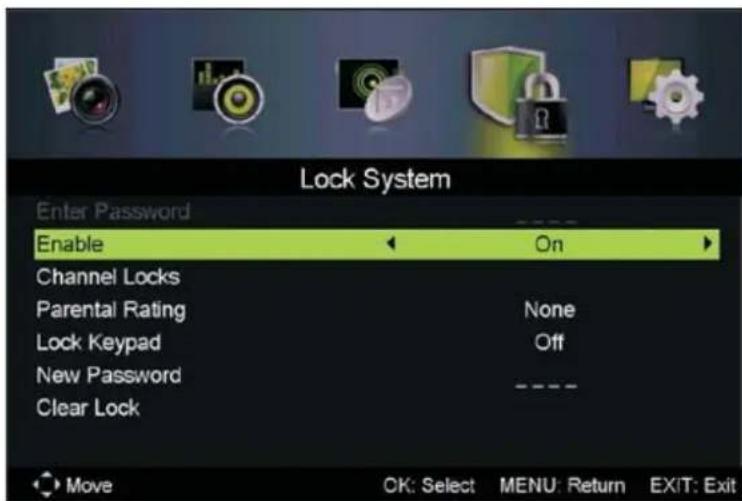

Tryck ▼ / ▲ för att välja Aktivera och tryck sedan på ◀ / ▶ för att välja

På eller Av.

Kanallås, Föräldrakontroll och Lås knappsats är tillgängliga när aktivering är På.

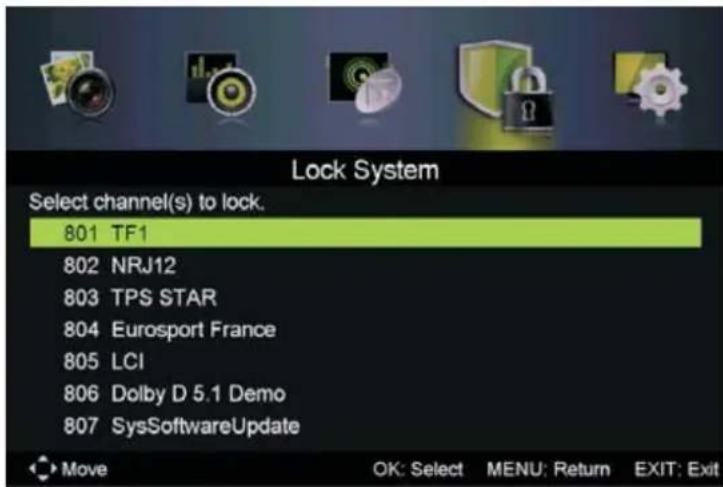

Kanallås

Tryck ▼ / ▲ för att välja Kanallås, tryck sedan på OK / ▶ för att nå undermenyn.

Lock System Select channel(s) to lock. 801 TF1 802 NRJ12 803 TPS STAR 804 Eurosport France 805 LCI 806 Dolby D 5.1 Demo 807 SysSoftwareUpdate Move OK: Select MENU: Return EXIT: Exit

Föräldrakontroll (Parental Rating)

Tryck ▼ / ▲ för att välja Föräldrakontroll, tryck sedan på ◀ / ▶ för att välja.

Knapplås(Lock Keypad)

Ställ in för att förhindra ofrivillig knapptryckning.

Tryck ▼ / ▲ för att välja Knapplås och tryck sedan på ◀ / ▶ för att välja På eller Av.

Nytt lösenord

Tryck ▼ / ▲ för att välja nytt lösenord och ange sedan en 4-siffrig kod två gånger.

Inaktivera lås

Tryck ▼ / ▲ för att välja bort lås.

CI Information

Om du har satt i CA modul och programkort tryck på knappen ▼/▲ för att välja CI Information, tryck sedan på knappen OK för att visa detaljer.

5V Antennstyrka

Tryck ▼/▲ för att välja 5V antenna power, tryck sedan OK för att välja PÅ eller AV.

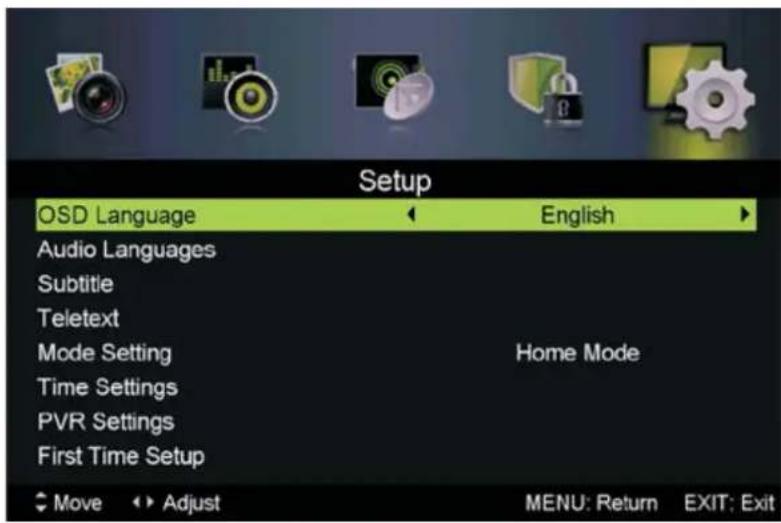

2. Inställningar

Tryck på MENU-knappen för att visa huvudmenyn.

Tryck ◀ / ▶ för att välja SETUP i huvudmenyn, tryck sedan på OK / ▼ för att ange.

1. Tryck ▼ / ▲ för att välja det alternativ som du vill justera i
   SETUP-menyn.
2. Tryck på OK / ◀ / ▶ för att justera.
3. Efter avslutad justering, tryck på MENU-knappen för att spara och gå

tillbaka till föregående meny.

OSD-språk

Man kan välja mellan flera olika menyspråk. Väljer man inget är det engelska som default/förinställt.

Tryck ▼ / ▲ för att välja OSD-språk och tryck sedan på ◀ / ▶ för att välja.

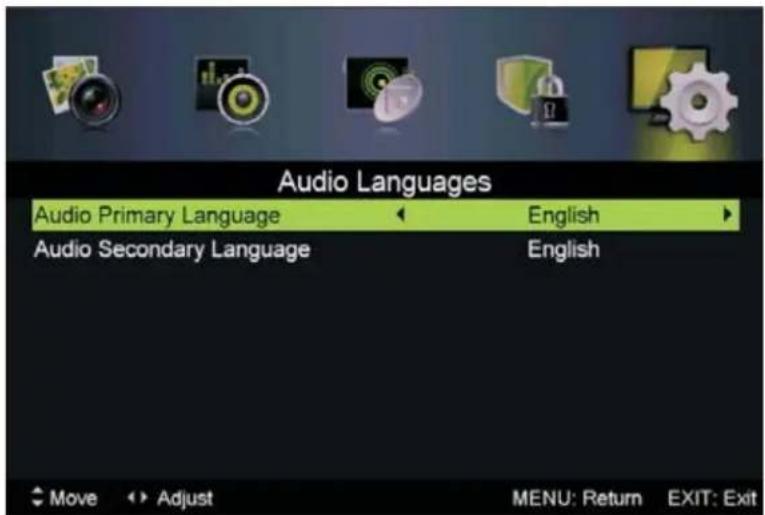

Ljudspråk

Olika ljudspråk finns att välja mellan. Engelska är valt som default/förinställt.

Tryck ▼ / ▲ för att välja ljudspråk och tryck sedan på OK -knappen för att gå in i undermenyn.

Tryck ▼ / ▲ / ◀ / ▶ för att välja primärt ljudspråk och sekundärt ljudspråk.

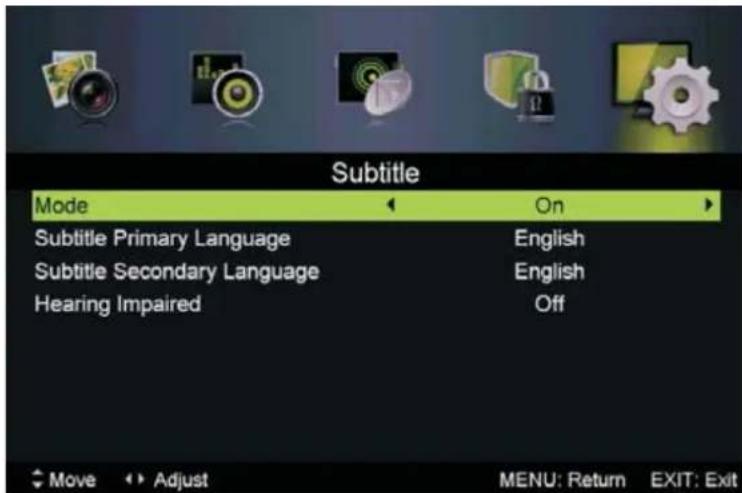

Textningsspråk kan väljas. Engelska är satt som default/förinställt.

Tryck ▼ / ▲ för att välja Textning, tryck sedan på OK-knappen för att gå in i undermenyn.

Tryck ▼ / ▲ för att välja Läge och tryck på ◀ / ▶ för att välja På eller Av. Tryck ▼ / ▲ / ◀ / ▶ för att välja Primär Textning och sekundär textning. Nedsatt hörsel

Tryck ▼ / ▲ för att välja nedsatt hörsel, och tryck sedan på ◀ / ▶ för att välja På eller Av.

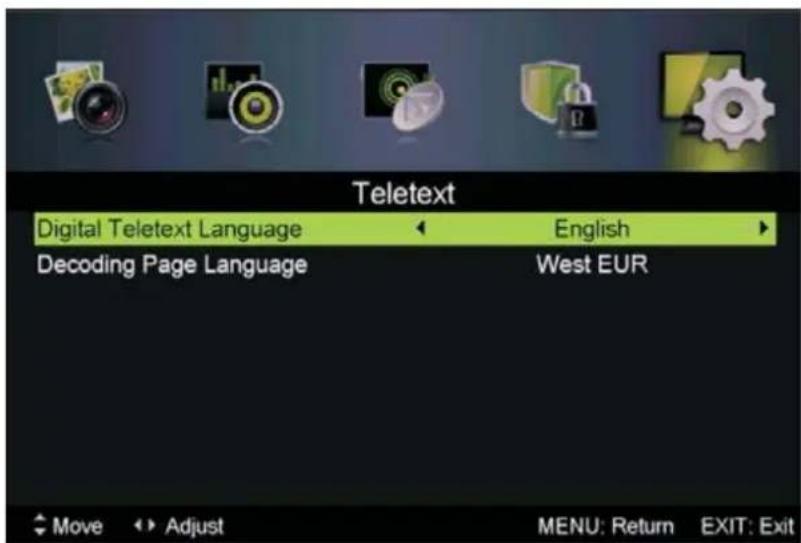

Text-TV (Teletext)

Justera text-tv-inställningar. Endast tillgängligt under DTV, ATV, AV, SV och SCART.

Tryck ▼ / ▲ för att välja Text-TV, tryck sedan på OK / ▶ för att nå undermeny

Under DTV-källa, tryck ◀ / ► för att välja Digital Text-TV språk och

Avkodningsspråk.

Under ATV, AV, SV och SCART-källa, tryck ◀ / ► för att välja

Avkodningsspråk.

Inställning (Mode setting)

Tryck ▼ / ▲ för att välja Inställning.

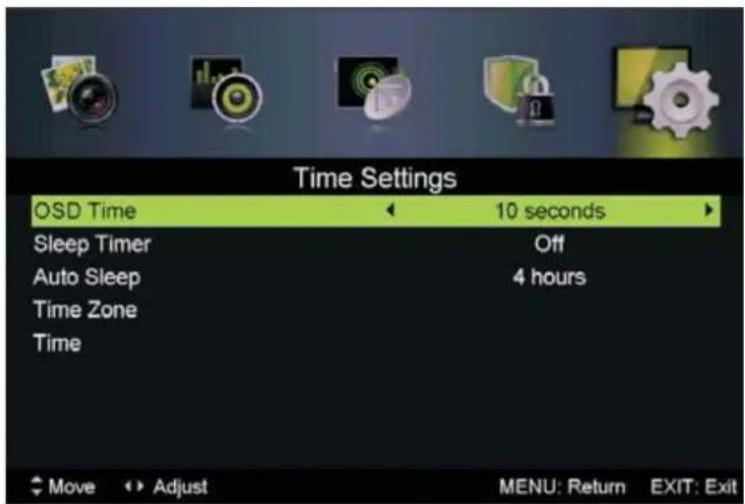

Tidsinställningar (Time settings)

Tryck ▼ / ▲ för att välja Tidsinställningar och tryck sedan på OK / ▶ för att nå undermenyn.

Time Settings OSD Time 10 seconds Sleep Timer Off Auto Sleep 4 hours Time Zone Time Move Adjust MENU: Return EXIT: Exit

OSD-tid (OSD time)

OSD-tid är tid menyn är framme innan den automatiskt försvinner.

Tryck ▼ / ▲ för att välja OSD-tid, tryck ◀ / ▶ för att välja. (Finns avstängningstiderna: Av, 10seconds, 20seconds, 30seconds, 60seconds). Insomningstimer

Ställ in en timer för att stänga av TV:n automatiskt.

Tryck ▼ / ▲ för att välja Insomningstimer, tryck ▼ / ▲ för att välja.

(Tillgängliga insomningstider: Av, 5 min, 15 min, 30 min, 60 min, 90 min, 120 min, 240 min).

Auto Sleep

TV:n stängs av efter inställd tid om kommando som kanalbyte,

volymändring eller liknande ej gjorts under den valda tiden.

Tryck ▼ / ▲ för att välja Auto Sleep, tryck ◀ / ▶ för att välja Av, 3 timmar, 4 timmar eller 5 timmar.

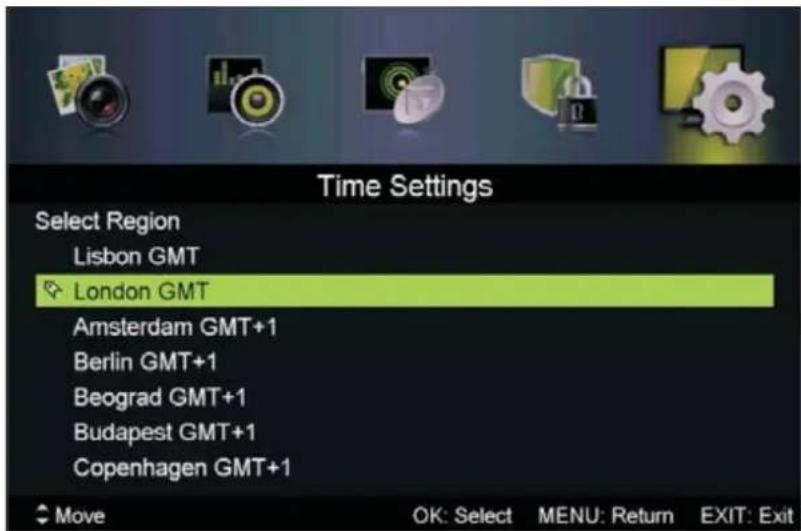

Tidszon

Välj din tidszon.

Tryck ▼ / ▲ för att välja Tidszon och tryck sedan på OK / ▶ för att nå undermenyn.

Time Settings Select Region Lisbon GMT London GMT Amsterdam GMT+1 Berlin GMT+1 Beograd GMT+1 Budapest GMT+1 Copenhagen GMT+1 Move OK: Select MENU: Return EXIT: Exit

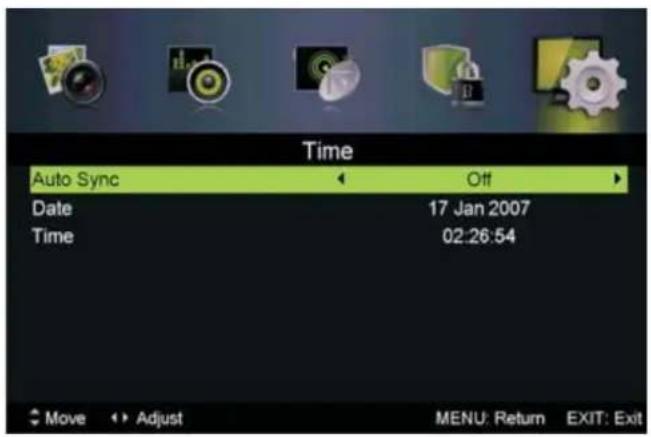

Tid

Tryck ▼ / ▲ för att välja Tid och tryck sedan på OK / ▶ för att nä undermenyn.

Time Auto Sync Off Date 17 Jan 2007 Time 02:26:54 Move Adjust MENU: Return EXIT: Exit

Ställ Auto Sync till Av om du vill ställa in tiden manuellt.

Obs: Vid strömavbrott kommer då klockinställningen att förloras.

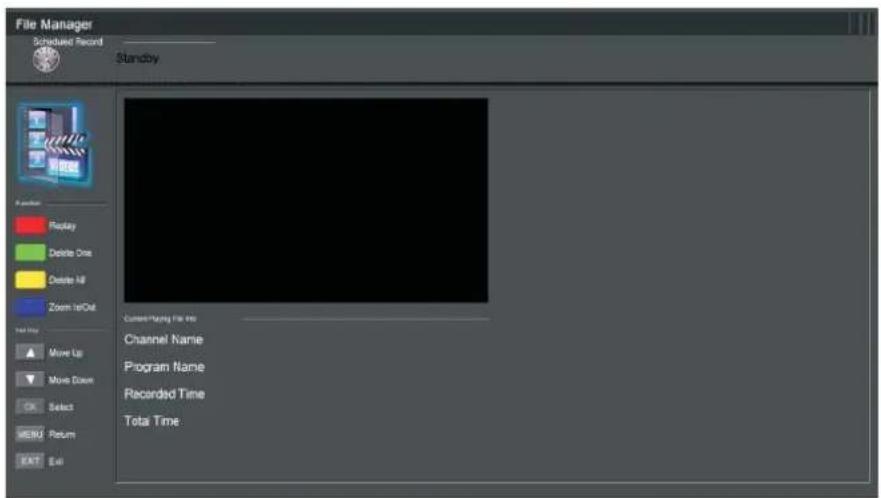

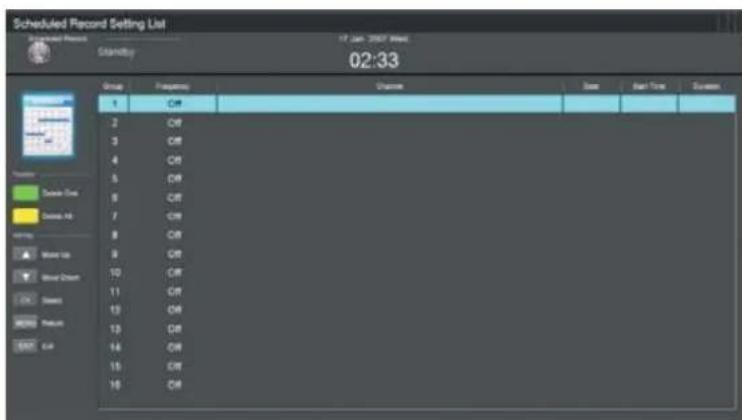

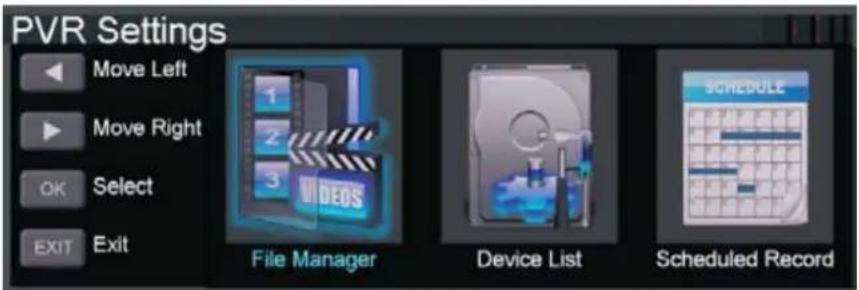

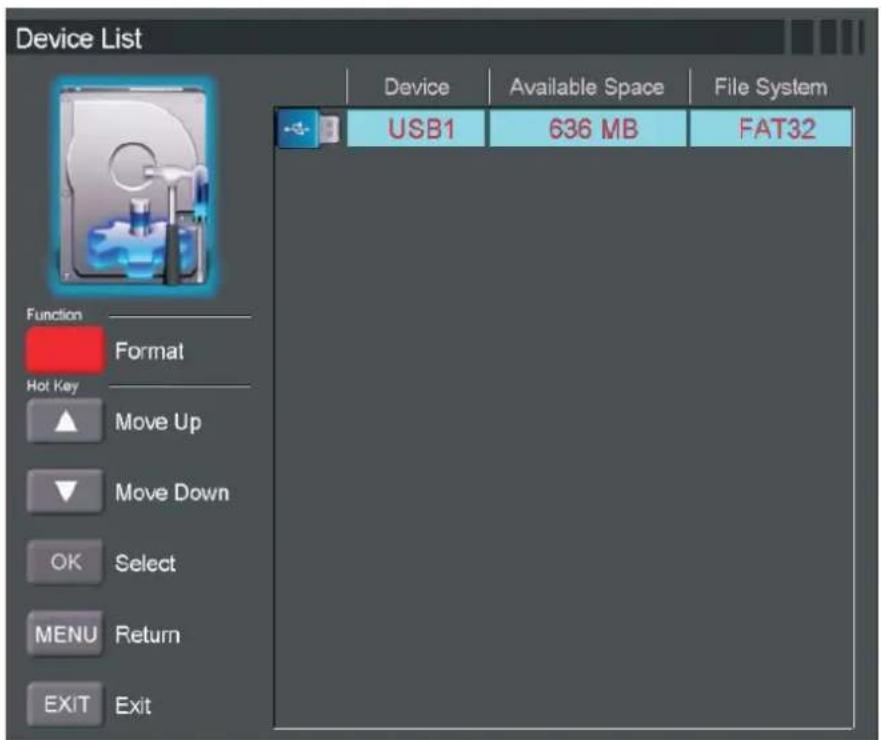

PVR-inställningar (Personlig videoinspelningsfilsystem)

Tryck ▼ / ▲ för att välja PVR-inställningar och tryck sedan på knappen

OK för att nå undermenyn.

USB kommer att kontrolleras.

Tryck ◀ / ▶ för att välja Filhanteraren (File manager) och tryck sedan på OK -knappen för att gå in i undermenyn.

Tryck ◀ / ▶ för att välja Enhetslista, tryck sedan på OK -knappen för att gå in i undermenyn.

Device List Device Available Space File System USB1 636 MB FAT32 Function Format Hot Key Move Up Move Down OK Select MENU Return EXIT Exit

Tryck ◀ / ▶ för att välja Schemalagd Inspelning tryck sedan på

OK -knappen för att gå in i undermenyn

Förstagångsinstallation

Tryck ▼ / ▲ för att välja Förstagångsinställning och tryck sedan OK för att komma in.

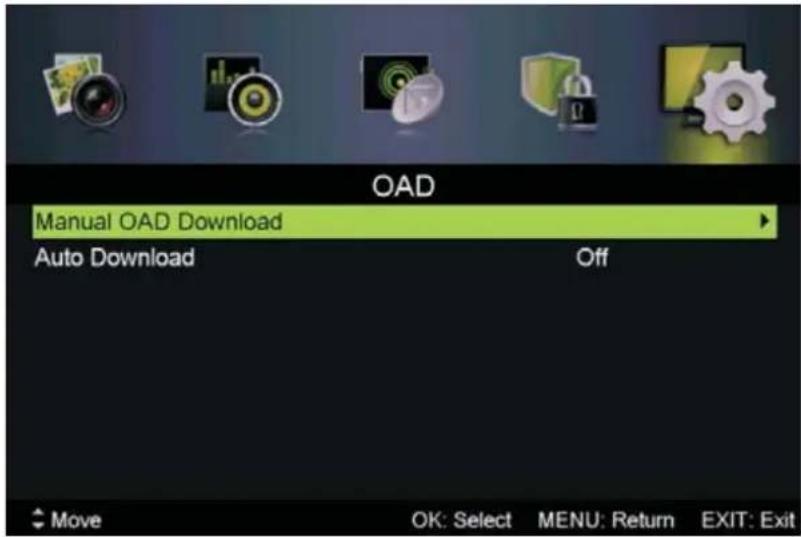

OAD

Tryck ▼ / ▲ för att välja OAD och tryck sedan på OK -knappen för att gå in i undermenyn.

OAD Manual OAD Download Auto Download Off Move OK: Select MENU: Return EXIT: Exit

Manuell OAD nedladdning

Tryck ▼ / ▲ för att välja Manuell OAD nedladdning och tryck OK för att gå in i undermenyn.

Automatisk nedladdning

Tryck ▼ / ▲ för att välja Automatisk nedladdning, tryck sedan på ◀ / ▶ för att välja På eller Av.

Återställ

Tryck ▼ / ▲ för att välja Återställ, tryck sedan på OK -knappen för att gå in i undermenyn.

Om du är säker på att återställa, tryck Ja för att återställa.

3. EPG-meny

Tryck på knappen EPG på fjärrkontrollen för att komma till EPG-menyn.

PROGRAM GUIDE 17 Jan 2007 02:28:49 801 TF1 802 NRJ12 803 TPS STAR 804 Eurosport France 805 LCI 806 Dolby D 5.1 Demo No Event Information PrevDate NextDate Schedule Reminder Move Rec Record OK Display EXIT: Exit

Tryck på den RÖDA knappen för att visa föregående dag.

Tryck på den GRÖNA knappen för att visa nästa dag.

Tryck på den GULA knappen för att se tidigare inställningar.

Tryck på den BLÅ knappen för att ställa in den tid du vill få påminnelse om program du vill se.

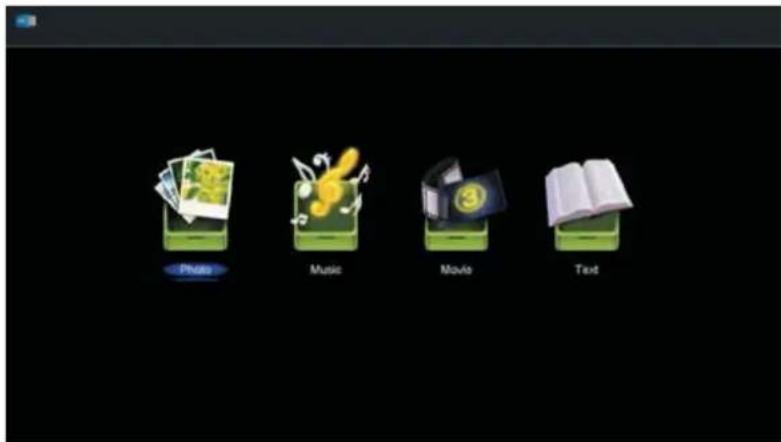

VI. Multimedia Användning

1. Obs: Innan du använder USB-menyn, anslut USB-enheten och tryck sedan på knappen INPUT för att ställa ingångskällan till USB.

Tryck ◀ / ▶ för att välja USB i menyn Källa, tryck sedan på OK -knappen för att komma in.

Photo Music Movies Text

Tryck ◀ / ▶ för att välja det alternativ du vill justera i huvudmenyn för USB. Tryck sedan på OK -knappen för att komma in.

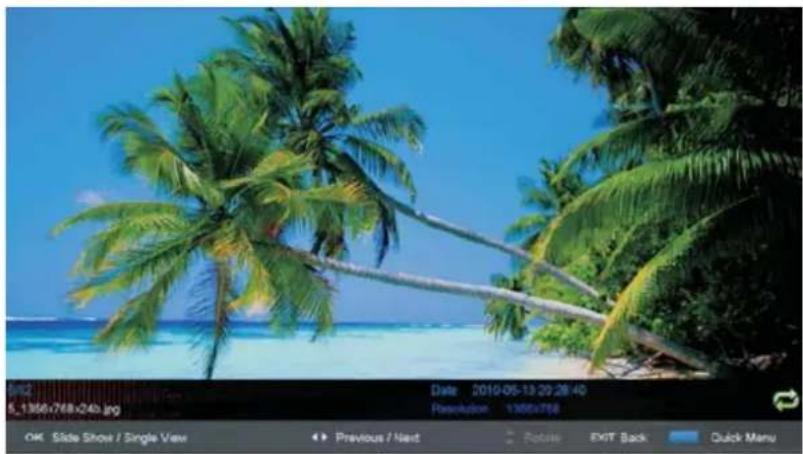

Foto

Tryck ◀ / ► för att välja foto i huvudmenyn och tryck sedan på

OK -knappen för att komma in.

Tryck ▼ / ▲ för att välja enhet som du vill titta på, och tryck sedan på

OK -knappen för att komma in.

Tryck ▼ / ▲ för att välja Return/tillbaka för att backa till föregående

meny.

Tryck ◀ / ▶ för att välja musik i huvudmenyn och tryck sedan på

OK -knappen för att komma in.

Tryck ▼ / ▲ för att välja enhet som du vill titta på, och tryck sedan på

OK -knappen för att komma in.

Tryck ▼ / ▲ för att välja return/tillbaka för att backa till föregående meny.

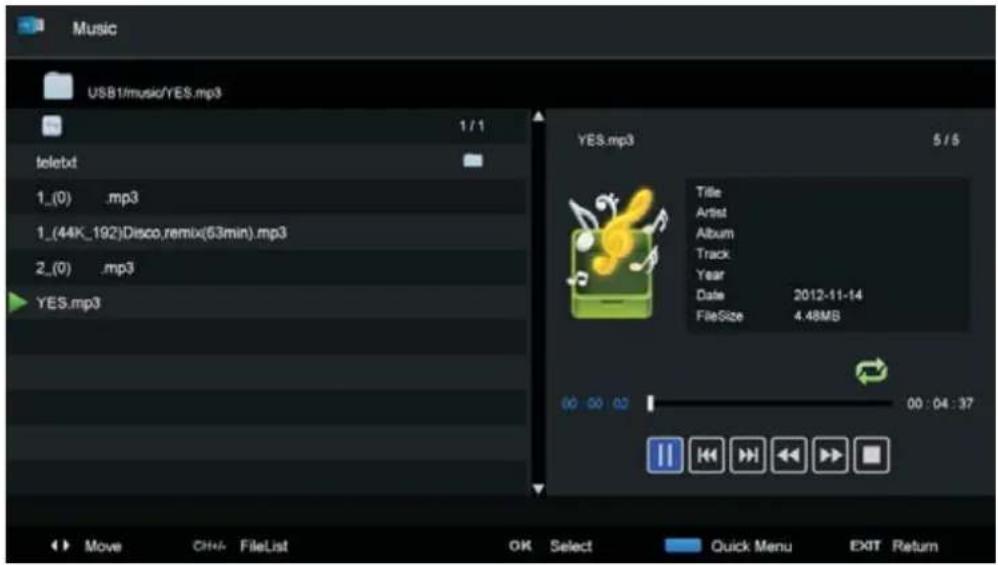

Music USB1/music/YES.mp3 1 / 1 teletxt 1_(0) .mp3 1_(44K_192)Disco,remix(63min).mp3 2_(0) .mp3 YES.mp3 YES.mp3 5 / 5 Title Artist Album Track Year Date 2012-11-14 FileSize 4.48MB 00 : 04 : 37 Move Ctrl FileList OK Select Quick Menu EXIT Return

När ett alternativ markerats kommer filinformation visas till höger.

Tryck för att spela upp eller pausa.

Tryck för att spela föregående låt.

Tryck för att spela nästa låt.

Tryck för att spela snabbt bakåt.

Tryck för att spela snabbt framåt.

Tryck för att stoppa.

Tryck på CH + / - för att växla funktionen fokus mellan fillistan och spelare.

Film

Tryck ◀ / ▶ för att välja film i huvudmenyn och tryck sedan på OK -knappen för att komma in.

Tryck ▼ / ▲ för att välja enhet som du vill titta på, och tryck sedan på

OK -knappen för att komma in.

Tryck ▼ / ▲ för att välja return/tillbaka för att backa till föregående meny.

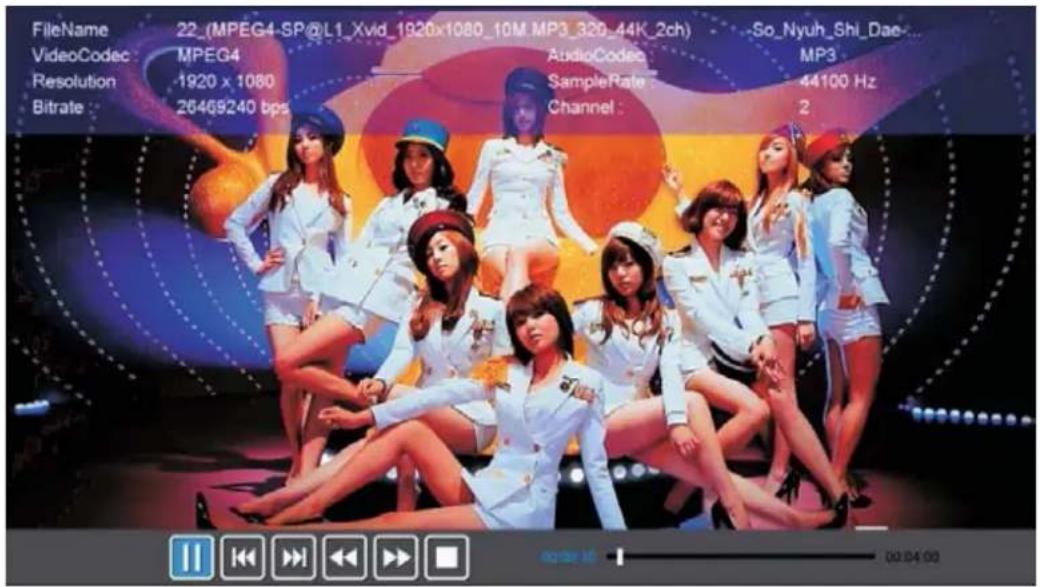

FileName 22 (MPEG4-SP@L1_Xvid_1920x1080_10M_MP3_320_44K_2ch) -So_Nyuh_Shi_Dae VideoCodec MPEG4 AudioCodec MP3 Resolution 1920 x 1080 SampleRate 44100 Hz Bitrate 26469240 bps Channel 2

Tryck för att spela upp eller pausa.

Tryck för att spela upp föregående film.

Tryck för att spela upp nästa film.

Tryck för att spela snabbt bakåt.

Tryck för att spela snabbt framåt.

Tryck för att stoppa och gå tillbaka till föregående mapp.

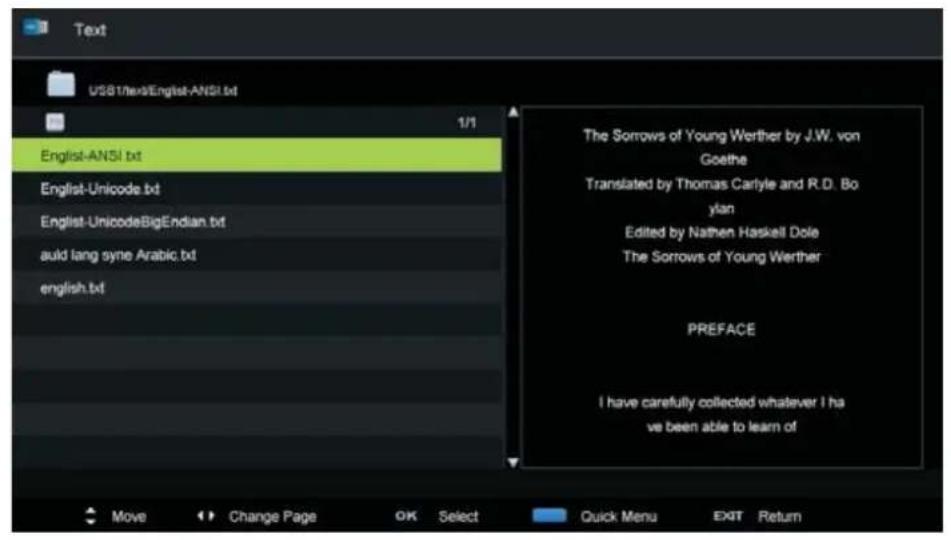

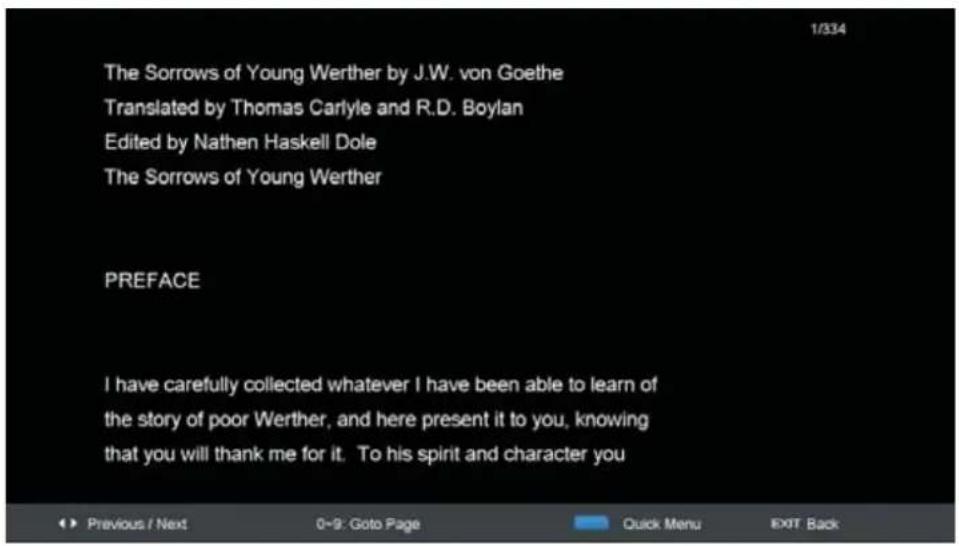

Text

Tryck ◀ / ▶ för att markera text i huvudmenyn och tryck sedan på OK -knappen för att komma in.

Tryck ▼ / ▲ för att välja enhet som du vill titta på, och tryck sedan på OK -knappen för att komma in.

Tryck ▼ / ▲ för att välja returnt/tillbaka för att backa till föregående meny.

När ett alternativ markerats kommer filinformation visas till höger.

A. DVD allmänna inställningar

1. Starta DVD-spelaren

Tänd TV:n tryck sedan på knappen INPUT för att välja DVD-källa.

2. Ladda DVD-skiva

Sätt skivan i DVD intaget, och spelaren kommer att ladda skivan automatiskt. Det kommer att visas "STÄNGER" och sedan "LÄSER" på skärmen. Efter att har laddat skivans innehåll kommer den automatiskt att påbörja uppspelningen. Om en skiva redan är i DVD:n, kommer den automatiskt att påbörja uppspelningen.

Notera:

• Sätt i skivan med den reflekterande datasidan vänd mot TV:ns framsida.
  Om du sätter i skivan fel kan det skada DVD-mekanismen. Något smärre bildbrus och vissa ljud produceras när skivan laddas och under uppspelning, detta är normalt och kan ignoreras.
• För vissa skivor, efter laddning av skivan, kan du behöva trycka på knappen ▶ eller välja från skivans meny för att starta avspelningen.

3. Spela DVD-skivan

Beroende på skivans innehåll, kommer en meny visas för ditt val. När man spelar skivan kan du använda knappen ▶II för att växla mellan uppspelning och paus-läge. Denna produkt stöder även Meny, Titel, Sekventiell och Programmerad uppspelning.

B. DVD-inställningar

Inställningsmenyn innehåller menyer för konfigurering av Allmänna Inställningar, Högtalarinställningar, Dolby Digital Inställningar, Videoinställning och Preferensinställningar.

• Val i Inställningsmenyn görs genom att använda piltangenter, DVD
  SETUP knappen, ENTER knappen och navigeringsknappar för att välja och spela upp det markerade innehållet.
  Tryck först på DVD SETUP knappen för att komma in i SETUP menyn,

tryck sedan på RIKTNINGS knappen höger för att gå in i nästa undermeny.

- Tryck på DVD SETUP knappen igen för att lämna inställningsmenyn.

1. Allmänna Inställningar

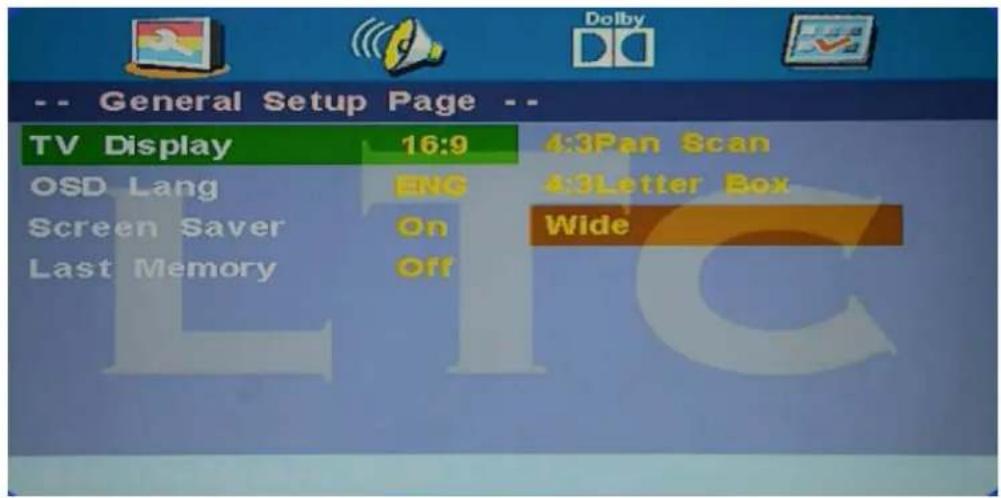

TV-Display

I denna meny kan du välja ett av de tre bildformaten:

4:3 PS/4:3LB/16:9

-- General Setup Page -- TV Display 16:9 OSD Lang ENG Screen Saver On Wide Last Memory Off

4:3PS(Normal)

Normal Pan och Scan används för de flesta vanliga TV-sändningar och det är standardinställningen. Den har ett bildförhållande 4:3. Om du väljer denna inställning när du visar en DVD, kommer bilden att fylla ut skärmen, men du kommer inte att se den vänstra och högra kanten av bilden.

4:3LB(Normal)

Normal Letter Box kommer att visa DVD i de ursprungliga proportionerna. Beroende på storleken på din TV-skärm, kan du se svarta fält över och under bilden.

16:9 (Wide)

Välj denna inställning om du har en widescreen TV

OBSERVERA:

- Skärmstorlek vid uppspelning kan variera beroende på innehållet på

skivan.

• För skivor med 4:3 innehåll, oberoende av val visas endast 4:3 skärm.
• Val av bildskärmsformat bör ske i enlighet med ansluten TV och bildförhållande.

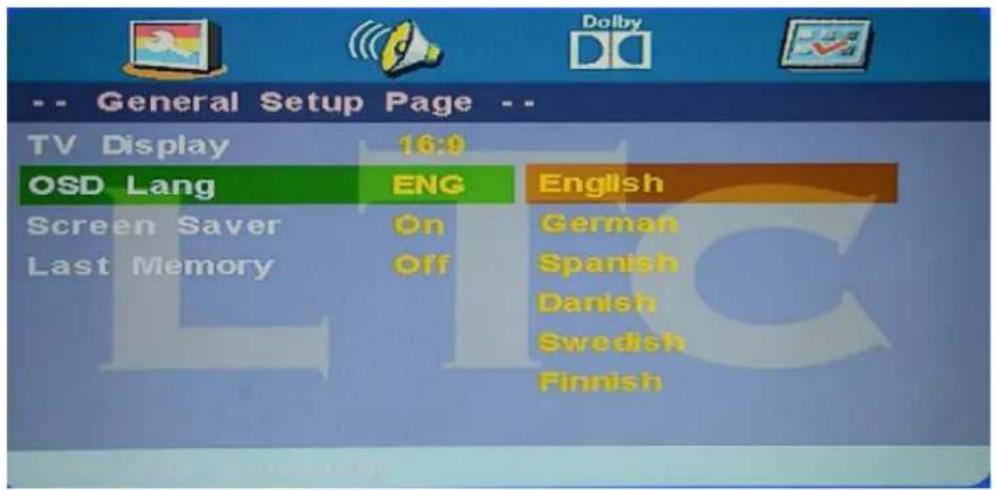

Använd navigeringsknapparna för att välja ikonen SPRÅKINSTÄLLNING, tryck OK för att bekräfta. Du kan välja lämpligt språk vilka visas i men y npåskärmen.

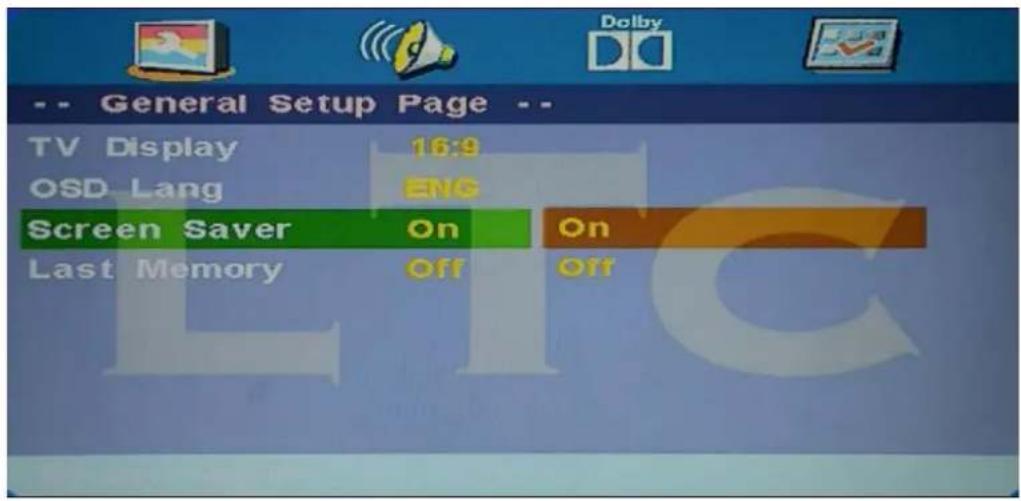

Starta skärmsläckare, skärmsläckarens bild visas när spelaren stannar eller bilden är pausad i ett par minuter. Skärmsläckare skyddar skärmen mot att skadas.

• På (On) Startar skärmsläckaren
  ● Av (Off) Stänger skärmsläckaren

-- General Setup Page -- TV Display 16:9 OSD Lang ENG Screen Saver On On Last Memory Off Off

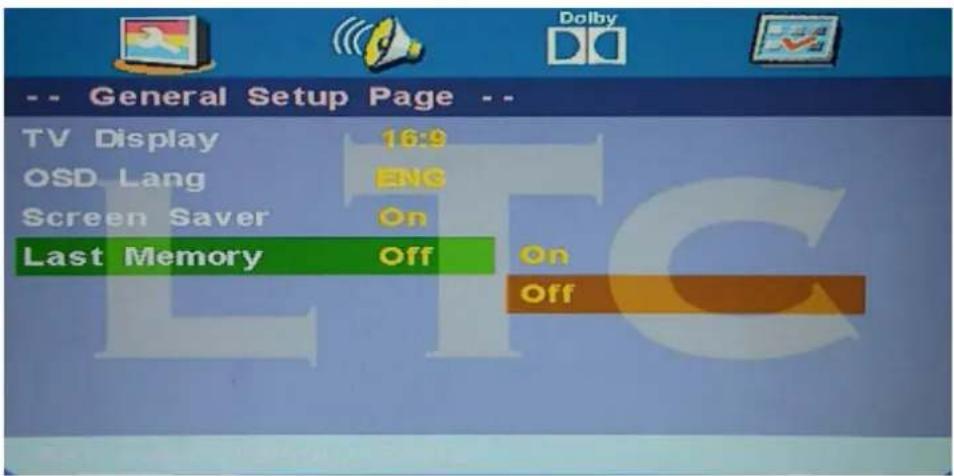

Ställer sista minne "på" eller "av".

Väljer man "På", kommer maskinen att lagra tidpunkten för avstängning, maskinen starta om vid denna tidpunkt.

Väljer man "Av", kommer maskinen att starta med standardinställningarna.

• På (On) Välj sista minne
  ● Av (Off) Välj standardinställningar

-- General Setup Page -- TV Display 16:9 OSD Lang ENG Screen Saver On Last Memory Off On Off

1. Ljudinställning (Audio Setup)

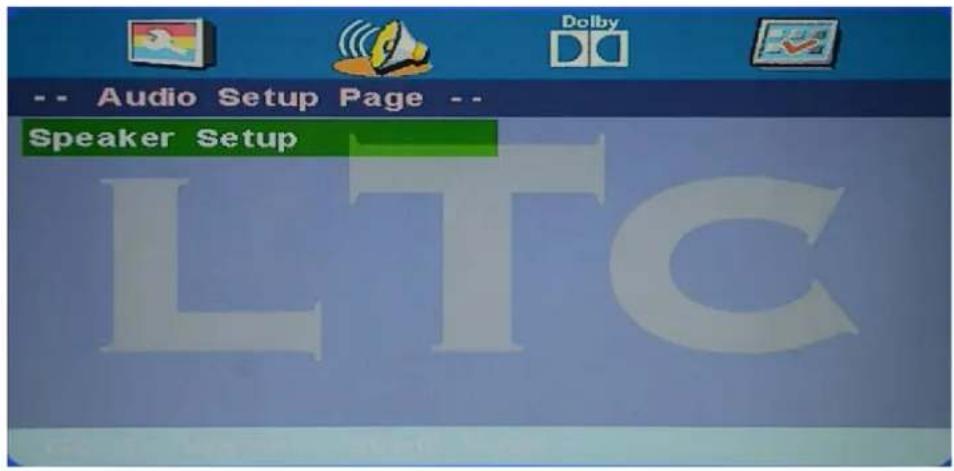

Högtalarinställning (Speaker Setup)

I "Ljudinställning" tryck på ▼ knappen för att välja "Högtalarinställningar", tryck "OK" knappen eller ▶ knappen i "Högtalarinställning".

På en skiva inspelad med flera kanalers ljudspår, spelas ljudspåren upp i vänster och höger kanal.

- Stereo

På en skiva inspelad med flera kanalers ljudspår, spelas ljudspåren upp i stereo.

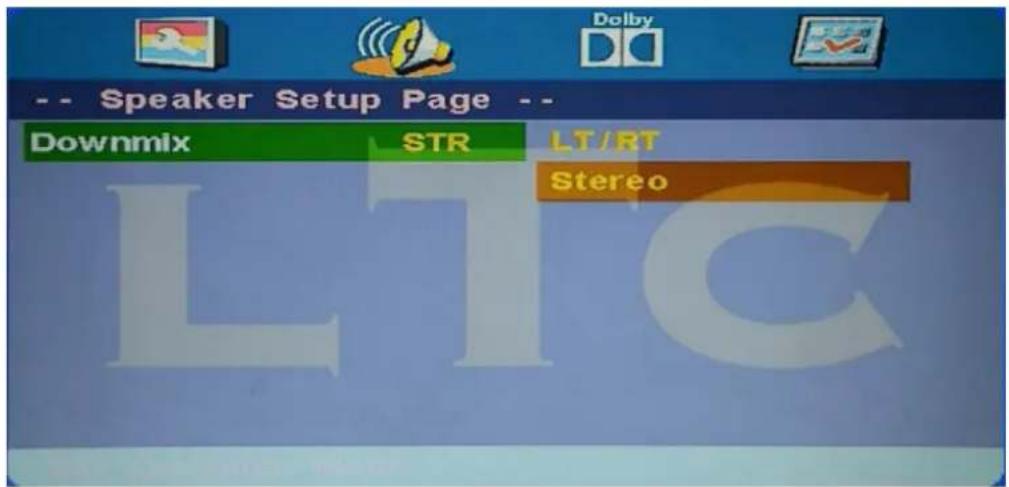

-- Speaker Setup Page -- Downmix STR LT/RT LTC Stereo

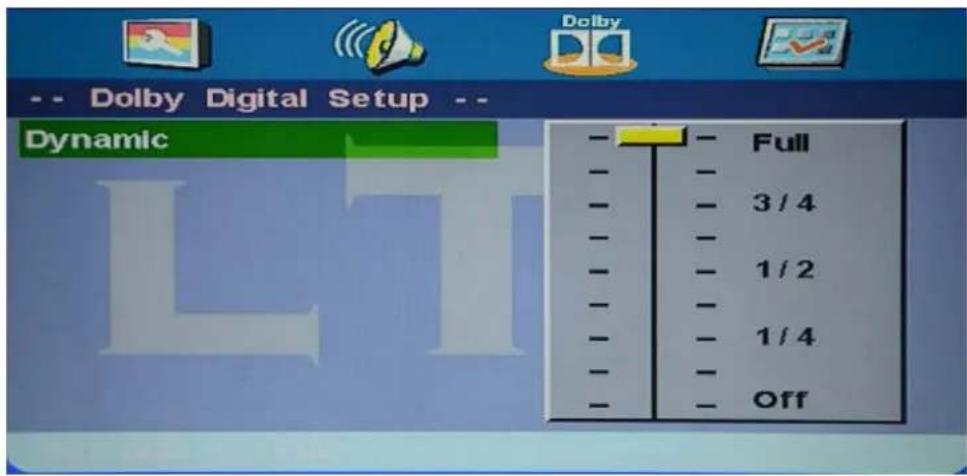

Dynamik (Dynamic)

Detta alternativ används för att ställa in kompressionsförhållandet för att kontrollera ljudets (volymens) kontrast.

Dolby Digital Setup Dynamic Full 3 / 4 1 / 2 1 / 4 Off

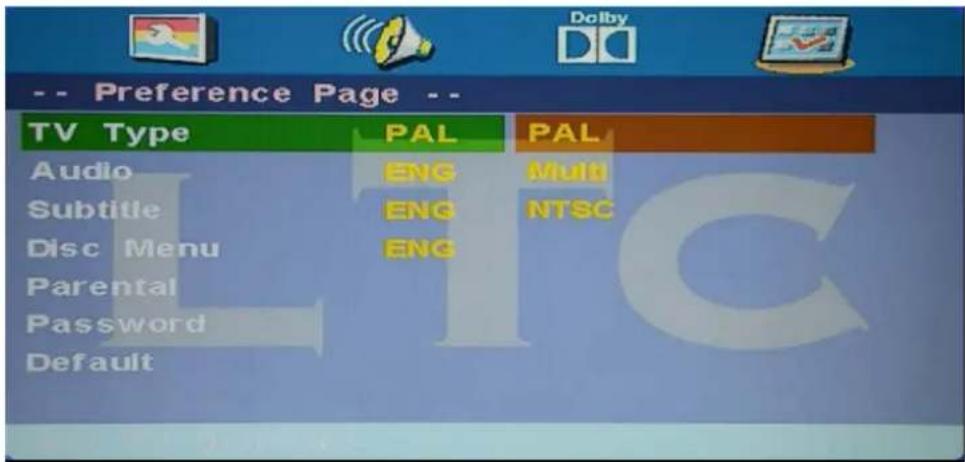

3. Preferensinställning (Preference Setup)

Du måste trycka på STOPP två gånger för att kunna välja preferens sidan.

TV Typ (TV Type)

PAL

Detta väljs när spelaren är ansluten till en TV med PAL system.

- Multi

Spelaren kommer att ställa in TV-systemet i enlighet med skivan i facet.

• NTSC

-- Preference Page -- TV Type PAL PAL Audio ENG Multi Subtitle ENG NTSC Disc Menu ENG Parental Password Default

Detta väljs när spelaren är ansluten till en TV med NTSC system.

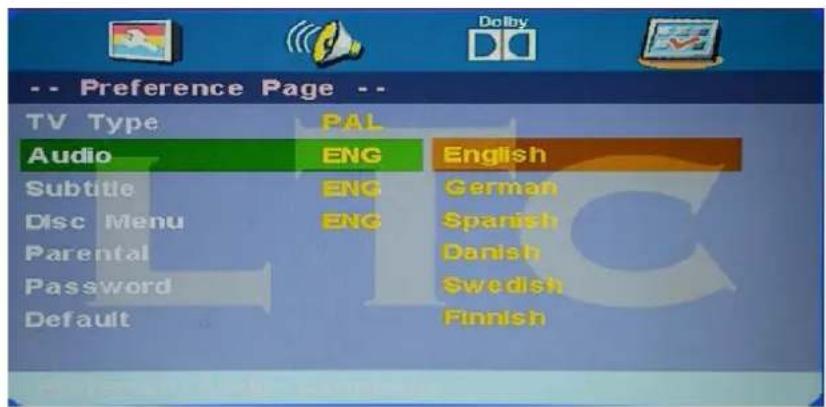

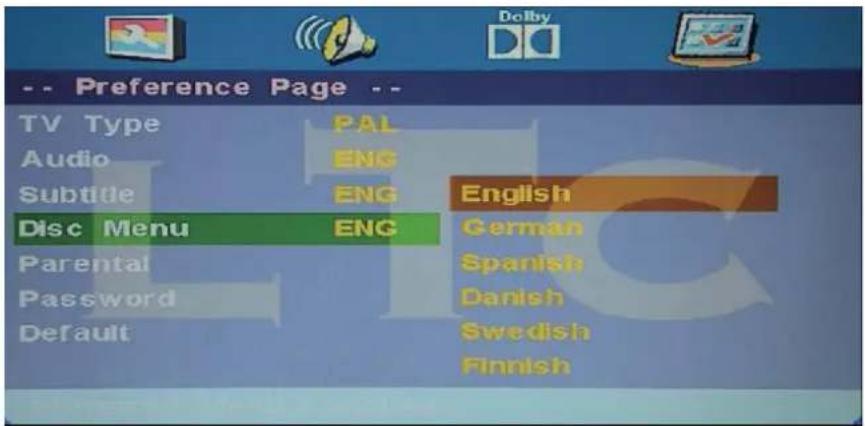

Ljud (Audio)

Du kan spela upp inspelat ljud enligt språk i listan.

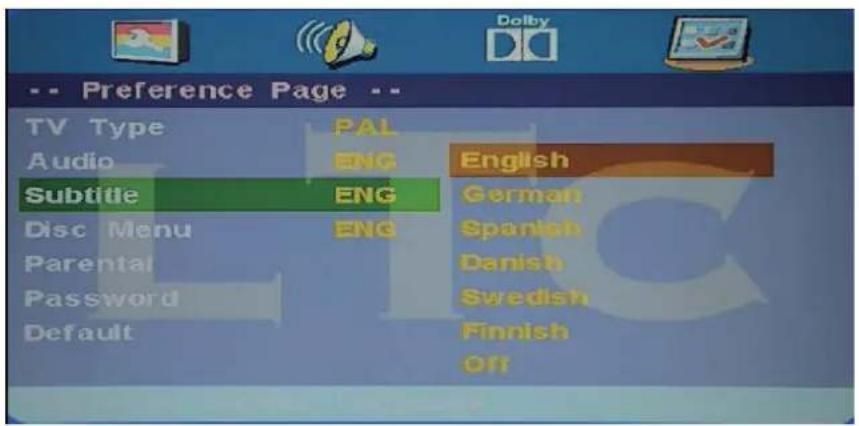

Du kan ställa in undertext som ska visas enligt språk i listan.

Du kan ställa in Menyn att visas enligt språk i listan.

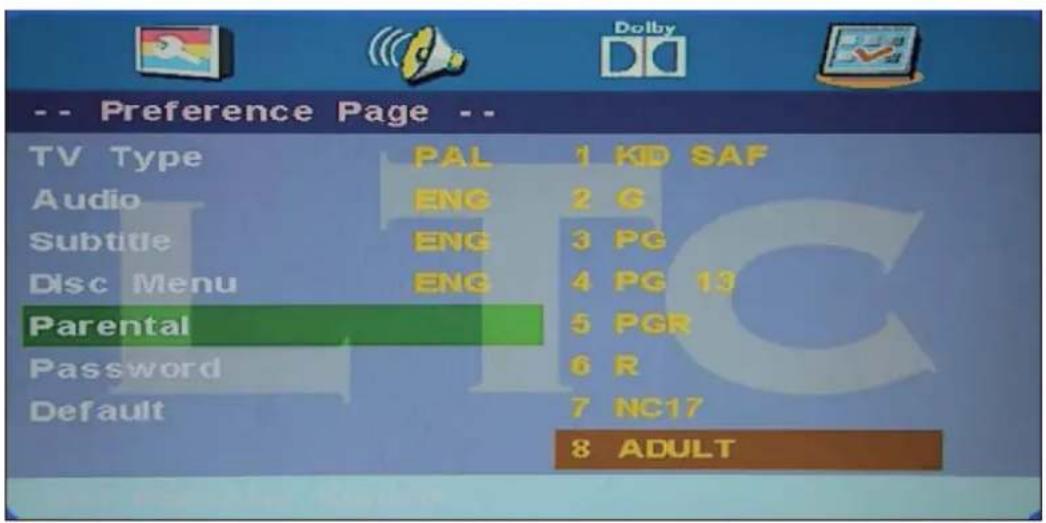

Föräldrakontroll (Parental)

När man spelar upp en skiva med föräldrakontrollsfunktion kan man välja en ålder enligt nedanstående klasser. Till exempel, om PG är valt, kan en DVD-skiva rankad högre än PG klass kan inte spelas.

• KID SAFE
  G
  PG
  PG 13
  PGR
  • R
  NC17
  ADULT

-- Preference Page -- TV Type PAL 1 KID SAF Audio ENG 2 G Subtitle ENG 3 PG Disc Menu ENG 4 PG 13 Parental Password Default 5 PGR 6 R 7 NC17 8 ADULT

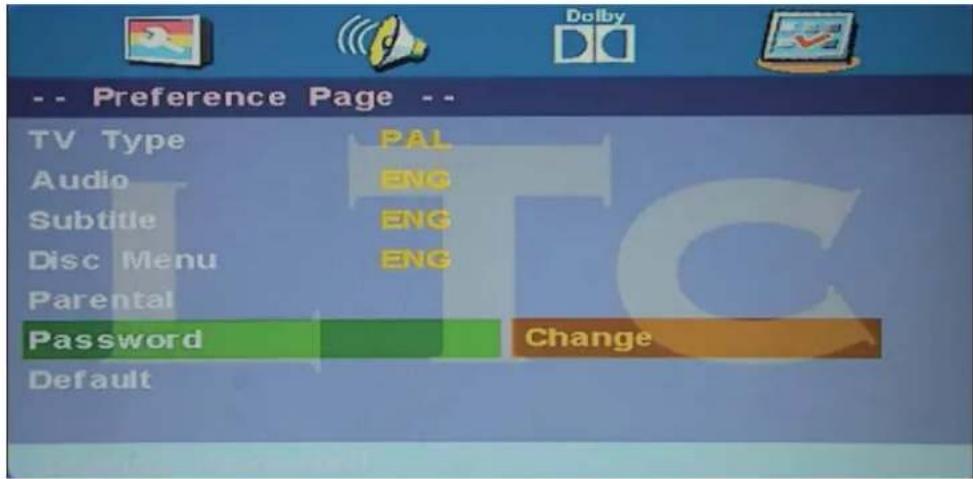

Lösenord (Password)

Användaren kan ändra det lösenordet som krävs när man vill ändra tillåten ålder i föräldrakontrollen.

OBS: Standardlösenordet är 123456

-- Preference Page -- TV Type PAL Audio ENG Subtitle ENG Disc Menu ENG Parental Password Change Default

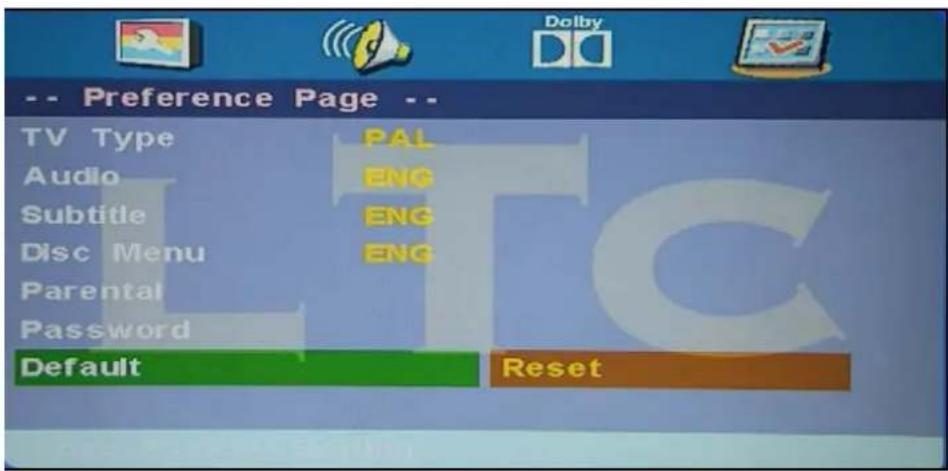

Äterställ standardinställningar (Default)

Användare kan ladda in den ursprungliga fabriksinställningen genom att välja RESET och sedan trycka OK.

-- Preference Page -- TV Type Audio Subtitle Disc Menu Parental Password Default PAL ENG ENG ENG Reset

Andra funktioner

PC ljud

Denna enhet har en PC ljud in anslutning. Anslut detta uttag till PC:n med ljudkabel och justera volymen enligt önskemål.

Hörlursanvändning

Denna enhet har en hörlursanslutning. Anslut hörlurarna här justera volymen enligt önskemål.

När hörlurarna kopplas in, stängs högtalarna av automatiskt.

Felsökning

Om enheten mot förmodan inte skulle fungera, titta i denna tabell om det kan lösa eventuella problem. Om du fortfarande inte kan lösa problemet, vänligen vänd er till kvalificerad servicepersonal.

Symptom Lösning
Apparaten startar inte	1. Kontrollera om nätsladden är ansluten.2. Drag ur stickkontakten och vänta i 60 sekunder och sätt sedan i stickkontakten igen och slå på TV/monitorn.
Ingen bild	1. Kontrollera att antennen är korrekt ansluten.2. Välj en annan kanal.3. Kontrollera ljus och kontrast inställningen.4. Se till att AV- kabeln är korrekt ansluten.
Inget ljud	1. Höj volymen.2. Kontrollera om TV:n är i MUTE läge.3. Kontrollera att ljudsystemsinställning är korrekt.4. Se till att AV-kabeln är korrekt ansluten.
Färg distorsion	1. Kontrollera att utrustningen är korrekt ansluten.2. Se till att AV-kabeln är korrekt ansluten.
Bild och ljud störningar	1. Kontrollera att utrustningen är korrekt ansluten.2. Justera antennen om det används en utomhus antenn.
Fjärrkontrollen fungerar inte	1. Se till att batterierna är monterade med rätt polaritet.2. Rengör sensorn.3. Se till att det inte finns något främmande föremål mellan fjärrkontrollen och sensorn.4. Använd fjärrkontrollen på ett avständ på högst 6 meter från TV:n
Skärmbrus i PC-läge	Återställ datorn och gå in i felsäkert läge, välj sedan lämplig skärmtyp genom att konsultera bruksanvisningen.
Bilden rullar i PC läge	Kanske fel i fas. Gå in i datorns inställningar och ändra till rätt värde.

XI. Specifikationer

Bildskärm 16 tum
Format 16:9
Upplösning 1366*768
Minimum kontrastförhållande 500:1
Minimum ljusstyrka 220 cd/m2
Skärmfärger 16.7M
Minimum visningsvinkel		90° (horisontalt) / 60° (vertikalt)
Maximum responstid 8 ms
Anslut- ningar	YPBPR 1
	PC Ljud 1
	CI	1
	VGA 1
	Hörlurar	1
	USB	1
	HDMI	1
	SCART 1
	CVBS	1
	RF in	1
OSD språk		Engelska/Svenska m.m
Uteffekt ljud		3W x 2
Spänning		DC 12V 3.3A, AC110~240V, 50/60Hz
Strömförbrukning		Max 36W

Design och specifikationer kan ändras utan föregående meddelande.

X. Displaylägen

Läge Upplösning		Horizontal Frek. (KHz)	Vertical Frek. (Hz)
IBM	640X350 31	469 70.086
	720X400 31	469 70.087
MAC	640X480 35	000 66.667
	832X624 49	726 74.551
	1152X870 68	681 75.062
VESA CVT	720X576 35	910 59.950
	1152X864 53	783 59.959
	1280X720 56	456 74.777
	1280X960 75	231 74.857
VESA DMT	640X480 31	469 59.940
	640X480 37	861 72.809
	640X480 37	500 75.000
	800X600 37	879 60.317
	800X600 48	077 72.188
	800X600 46	875 75.000
	1024X768 48	363 60.004
	1024X768 56	476 70.069
	1024X768 60	023 75.029
	1152X864 67	500 75.000
	1280X1024 63	981 60.020
	1280X1024 79	976 75.025
	1280X800 49	702 59.810
	1280X800 62	795 74.934
	1280X720 45	000 60.000
	1280X960 60	000 60.000
	1360X768 47	712 60.015
	1440X900 55	935 59.887
	1440X900 70	635 74.984
	1680X1050 65	290 59.954
VESA GTF	1280X720 52	500 70.000
	1280X1024 74	620 70.000
VESA DMT/DTVCEA	1920X1080p 67	500 60.000

1. Lägen som inte anges i tabellen ovan, kanske inte stöds. För en optimal bild rekommenderas det att välja ett läge i tabellen.
2. Du har tillgång till lägen kompatibla med Windows och Mac.
3. Det kan hända att bilden störs. Detta kan inträffa till följd av en signal från VGA-kortet, vilket inte överensstämmer med den vanliga standarden. Detta är dock inte ett fel. Du kan förbättra situationen genom att ändra någon automatisk inställning eller genom att manuellt ändra fasen i inställningen och pixelfrekvens menyn.
4. Om du stänger av TV/monitor, kan störningar som linjer uppstå på skärmen. Men det är inte ett problem och ingen anledning till oro.
5. För att förlänga livslängden för produkten, rekommenderar vi att du använder TV:ns energisparfunktioner.

Vi på LTC Lejon Trading Co AB förbehåller oss rätten att förbättra samt ändra specifikationer och prestanda utan speciellt meddelande.

Gå in på www.ltc.se för att se uppdateringar.

LTC

Instruction Manual
