BRUKSANVISNING 442-055 Marquant

Bruksanvisning för brandvarnare

Isättning av batteri....8

Test/uppkoppling/borttagning 8

Test 8

Inställning/uppkoppling 9

Uppkopplad....9

Borttagning....9

Installation (se bilder)......9

UNDERHÄLL 9

FELSÖKNING....10

NORSK 11

TEKNISKE DATA 11

BESKRIVELSE 11

Mål 11

BRUK....13

Sette inn batteri....15

StandardDriftspänning	EN 14604-20059 VDC (för rökdetektor)4,5 VDC (för trådlös sändare, 3 st. 1,5 V batterier)
Strömförbrukning i drift	Rökdetektor, inaktiv: ≤ 10 μARökdetektor, aktiv: ≤ 20 mATrådlös sändare, inaktiv: ≤ 230 μATrådlös sändare, aktiv: ≤ 4 mA
Ljudnivå för larmIndikeringslampa, larmIndikeringslampa, uppkopplad/inlärningsläge	≥ 85 dB/3 mRöd lysdiodRöd/grön lysdiod
FrekvensSändningsräckviddDrifttemperaturOmgivande luftfuktighet:Indikering av låg batterinivå:	433,92 MHzFritt fält: ≤ 60 m-10 till 40 °C≤ 95 % RH (icke kondenserande)Rökdetektor: < 7,35 VEn kort ljudsignal avges med 43 sekunders intervallTrådlös sändare: < 3,3 VEn kort ljudsignal avges med 60 sekunders intervall

BESKRIVNING

• Fotoelektrisk rökdetektering
- Hög känslighet
• Låg effektförbrukning
- Kan anslutas till obegränsat antal andra enheter

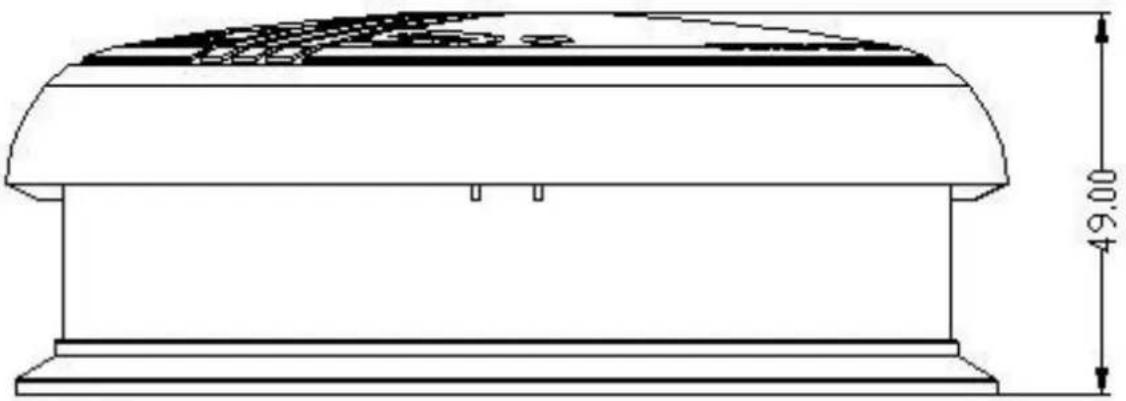

Mått

Läs bruksanvisningen noggrant innan användning!

Spara bruksanvisningen för framtida referens.

VIKTIGT!

• Installera inte produkten i fuktiga, varma eller dammiga utrymmen som kök, badrum eller liknande.
- Installera inte produkten så att inte ljus och ljud blockeras.
- Om flera uppkopplade produkter installeras, se till att inga föremål hindrar kommunikationen.

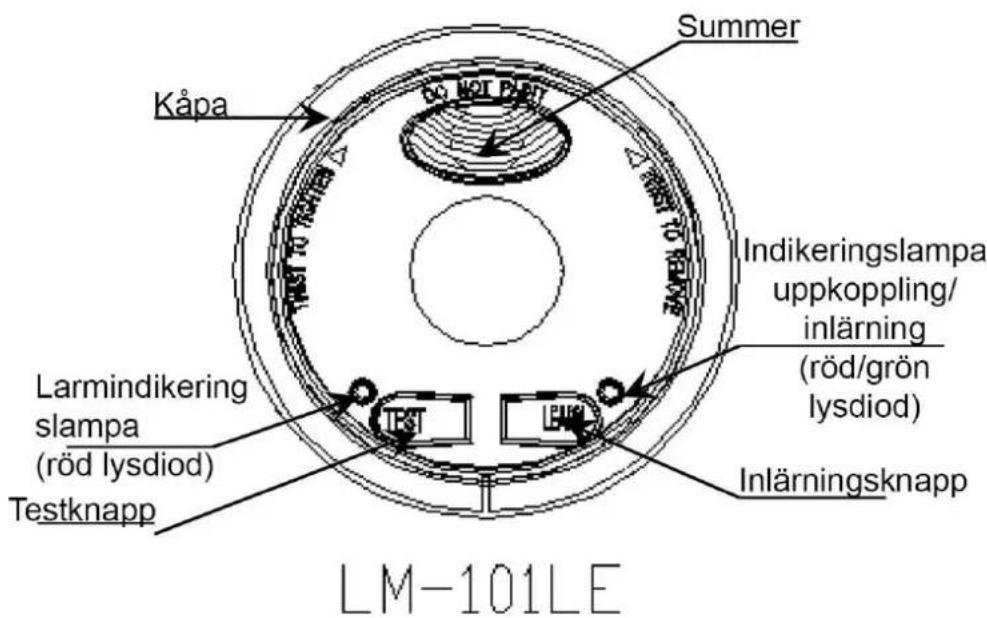

Summer Kåpa Indikeringslampa uppkoppling/ inlärning (röd/grön lysdiod) Larmindikering slampa (röd lysdiod) Testknapp Inlärningsknapp LM-101LE

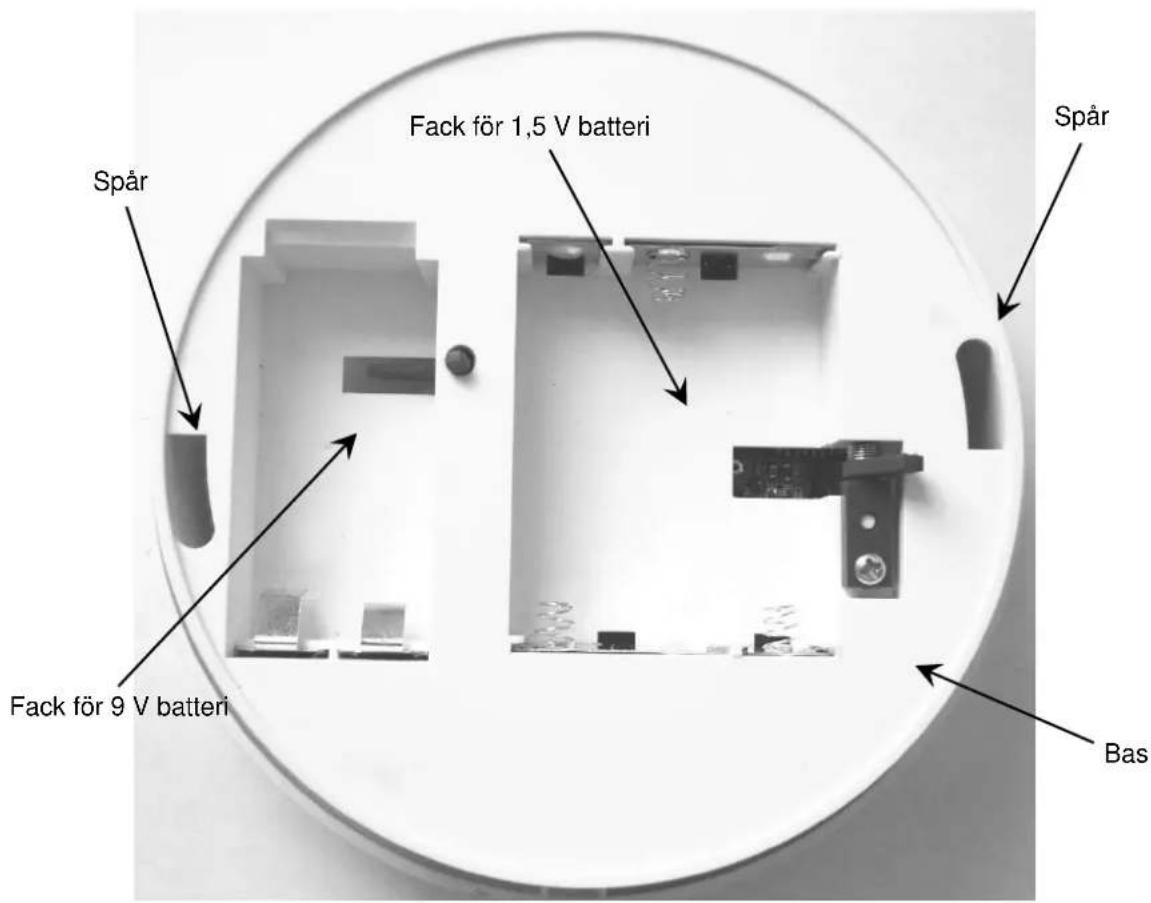

Spår Fack för 1,5 V batteri Spår Fack för 9 V batteri Bas

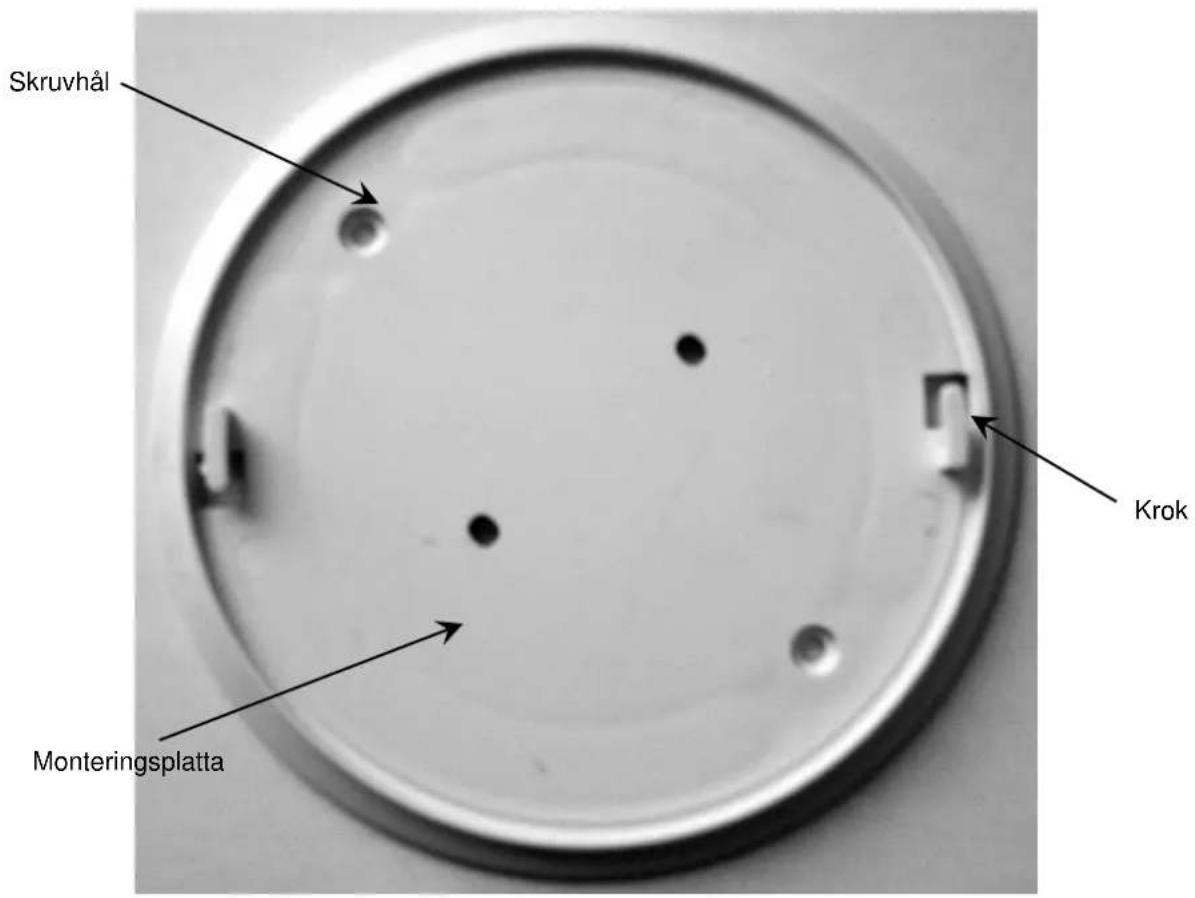

Skruvhål Krok Monteringsplatta

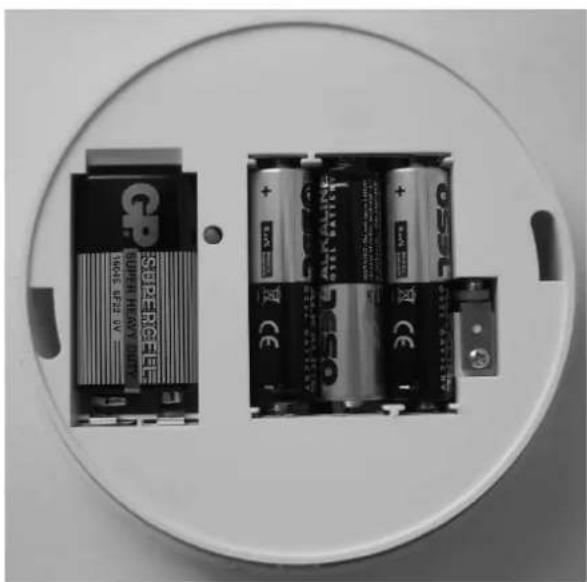

Isättning av batteri

1. Packa upp produkten, vrid monteringsplattan moturs och ta ut batterierna (9 V respektive 1,5 V). Avlägsna skyddsfilmen från batterierna.

2. Sätt i 9 V batteriet med den polaritet som visas i batterifacket.

3. Vrid låsarmen inåt och sätt i 1,5 V batterierna med den polaritet som visas i batterifacket.

4. Passa in de två krokarna på monteringsplattan mot spåren i basen och vrid plattan medurs så att krokarna går i ingrepp.

När produkten startats blinkar en röd larmindikeringslampa med 43 sekunders intervall.

Test

Tryck på testknappen. En stark ljudsignal hörs och den röda larmindikeringslampan blinkar snabbt. Den röda/gröna indikeringslampan för uppkoppling/inlärning blinkar och trådlös larmsignal avges samtidigt till

alla uppkopplade produkter inom räckvidden. Detta visar att brandvarnaren fungerar korrekt. Det går också att utföra test med artificiell rök.

Inställning/uppkoppling

Inställning som värdenhet: När två eller fler produkter är uppkopplade, tryck en gång på inlärningsknappen. Den röda/gröna indikeringslampan växlar färg en gång. Ställ in värdenheter till läget för grön indikeringslampa. Inställning som slav: Ställ in slavenheter till läget för röd indikeringslampa.

Uppkopplad

1. När korrekt inställning är gjord, håll testknappen på värdenheten intryckt tills den röda larmindikeringslampan och den röda/gröna indikeringslampan för uppkoppling/inlärning blinkar kontinuerligt och trådlös larmsignal avges.
2. När en slavenhet mottar signal från värdenheten blinkar indikeringslampan för inlärning kontinuerligt och larm avges samtidigt av alla uppkopplade enheter. Den röda larmindikeringslampan är släckt.
3. När önskade enheter kopplats upp, tryck på testknappen på en av larmenheterna. Övriga uppkopplade produkter avger larm och indikeringslamporna blinkar kontinuerligt.

Borttagning

Tryck på inlärningsknappen på den enhet som ska tas bort, för att försätta enheten i läget för grön indikeringslampa. Tryck på testknappen för att aktivera normalt larmläge. Den röda indikeringslampan för larm och den röda/gröna indikeringslampan för uppkoppling/inlärning blinkar kontinuerligt för att visa att den aktuella produkten tagits bort.

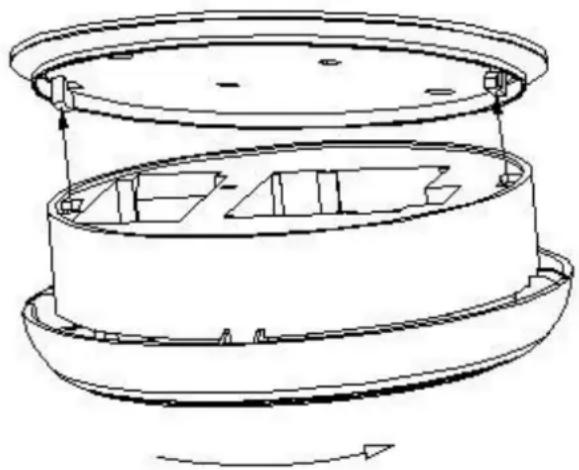

Installation (se bilder)

1. Välj lämplig installationsplats inom räckvidd från övriga enheter.
2. Använd monteringsplattan som mall och märk ut och borra hål i taket. Sätt i pluggar i hålen.
3. Skruva fast monteringsplattan.
4. Passa in de två krokarna på monteringsplattan mot spåren i basen. Vrid basen medurs så att krokarna går i ingrepp.
5. Utför kommunikationskontroll efter slutförd installation.

1. Testa produkten varje vecka.
2. Rengör apparaten varje månad. Ta ut batterierna före rengöring. Kontrollera uppkopplingen med testknappen efter avslutad rengöring.
3. Om produkten inte fungerar normalt, kontrollera batterierna.
4. Byt ut batterier endast mot nya batterier av samma typ.
5. Kontakta återförsäljaren om du inte kan avhjälpa problemet med hjälp av felsökningsschemat.

SVENSKA

FELSÖKNING

Problem

Ingenting händer när testknappen trycks ned.

Ingenting händer när inlärningsknappen trycks ned.

9 V batteri inte korrekt isatt.

1,5 V batterier inte korrekt isatta.

9 V batteri urladdat.

Brandvarnare. Avsedd för brandsäkerhetsinstallation i byggnader. Väsentlig egenskap 1–8: godkänd.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

Jula AB, Box 363, 532 24 SKARA

www.jula.se

TEKNISKE DATA

StandardDriftsspenning	EN 14604-20059 V DC (til røykdetektor)4,5 V DC (til trådløs sender, 3 stk. 1,5 V batterier)
Strømforbruk i drift	Røykdetektor, inaktiv: ≤ 10 μARøykdetektor, aktiv: ≤ 20 mATrådløs sender, inaktiv: ≤ 230 μATrådløs sender, aktiv: ≤ 4 mA
Lydnivå for alarmIndikatorlampe, alarmIndikatorlampe, oppkoblet/læringsmodus	≥ 85 dB / 3 mRød lysdiodeRød/grønn lysdiode
FrekvensSenderekkeviddeDriftstemperaturLuftfuktighet i omgivelsene:Varsel om lavt batterinivå:	433,92 MHzFritt område: ≤ 60 mFra -10 til +40 °C≤ 95 % RH (ikke kondenserende)Røykdetektor: < 7,35 VEt kort lydsignal avgis med 43 sekunders intervallTrådløs sender: < 3,3 VEt kort lydsignal avgis med 60 sekunders intervall

BESKRIVELSE

• Fotoelektrisk røykregistrering
• Høy følsomhet
• Lavt effektforbruk
- Kan kobles til ubegrenset antall andre enheter

Mål
