BRUKSANVISNING 41-362 Biltema

Tillverkat för Biltema Sweden AB, Garnisonsgatan 26, 254 66 Helsingborg. Tel: [phone].

Importor: Biltema Norge AS, Postboks 74, 3401 Lier. Tlf: [phone].

Maahantuoja/Importör: Biltema Suomi Oy, Iltaruskontie 2, FIN-00750 Helsinki/Helsingfors. Puh.: [phone].

Importør: Biltema Danmark A/S, Boks 175, 9230 Svenstrup J, Tlf.: [phone]

www.biltema.com

MOSSRIVARE/HARV

INNEHÅLL

1. INTRODUKTION
2. TEKNISKA DATA
3. ANVÄNDNINGSOMRÅDE
4. ALLMÄNNA SÄKERHETSFÖRESKRIFTER
5. MONTERING
6. SÄRSKILDA SÄKERHETSFÖRESKRIFTER
7. HANDHAVANDE/FÖRVARING
8. SPRÄNGSKISS

1. INTRODUKTION

Denna manual innehåller viktig information om produktens användning och säkerhetsrisker m.m. Alla användare uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på följande varningar:

WARNING!

Risk för allvarlig olycka.

OBS!

Risk för mindre personskada eller maskinskada.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med produkten.

Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med maskinen.

2. TEKNISKA DATA

Art.nr.: 41-362 Modell: Mossrivare/ Harv 40"

Arbetsbredd: 102 cm

Antal fjäderpinnar: 20 st

Vinkel på platta: Steglöst ställbar fästplatta

Vikt: 15,2 kg

3. ANVÄNDNINGSOMRÅDE

41-362 Mossrivare/Grusharv 40" är avsedd att avlägsna mossa i gräsmattor och utjämning och mönsterkrattning av bland annat grusplaner, grusgångar och ridbanor enligt instruktionerna i denna bruksanvisning. Mossrivaren monteras efter en åkgräsklippare eller trädgårdstraktor. Om underlaget tål tyngden av dragfordonet kan mossrivaren även användas på gräsmattor för att rensa bort oönskat skräp, löv, kvistar m m.

4. ALLMÄNNA

SÄKERHETSFÖRESKRIFTER

Vid arbete med mossrivare och dragfordon bör följande punkter alltid beaktas.

4.1 Arbetsområde

• Arbeta inte i mörker eller dålig belysning.
• Håll barn och obehöriga utanför arbetsområdet.

4.2 Personlig säkerhet

• Läs alltid manualen före användning.
• Mossrivaren får inte användas utan att säkerhetsföreskrifter och skötselinstruktioner har lästs igenom.
• Var särskilt uppmärksam på dragfordonets varningssymboler och använd mossrivaren enbart på fordon som man är van vid att köra.
• Barn och personer med nedsatt fysisk eller psykisk förmåga får inte använda mossriva- ren.
• Fjäderpinnarna är vassa. laktta försiktighet vid användandet av mossrivaren och bär passande skor.

- Det är inte tillåtet att sitta på mossrivaren.

- Låt inte barn eller husdjur vistas i arbetsområdet.

- Dragfordonets bromsförmåga och stabilitet kan påverkas av mossrivarens tyngd. Var uppmärksam på detta i t ex nedförsbackar.

- Undvik branta backar. Kör aldrig längs med sluttningar utan i riktning uppåt och nedåt.

- Kör långsamt vid svår terräng, diken och sluttningar för att undvika risken att välta med ekipaget.

• Denna produkt är inte avsedd att användas på offentlig mark.
• Följ skötselinstruktionerna i denna manual.

5. MonterinG

VERKTYG som behövs vid montaget:

Skiftnyckel, tång

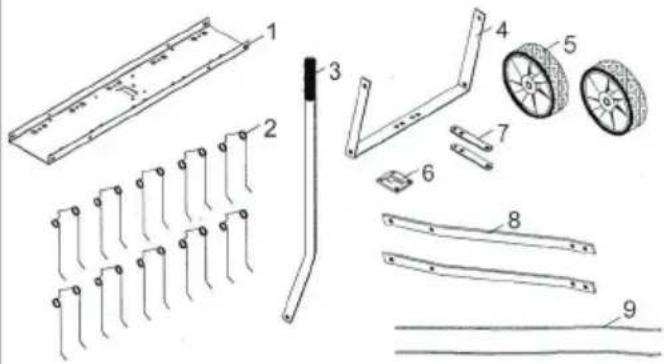

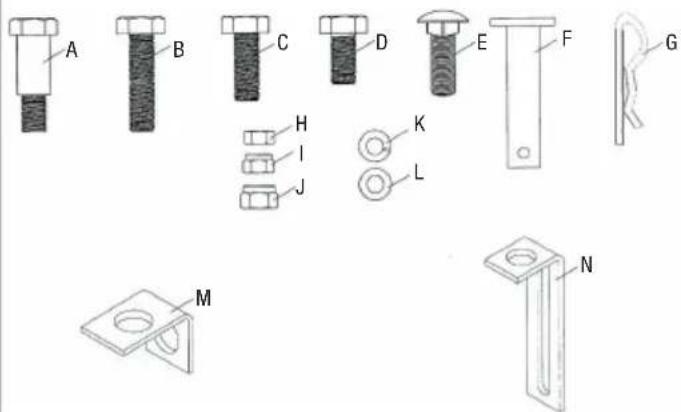

Kartongen innehåller:

nUMMer	Detalj	antal
1	Fästplatta 1
2	Fjäderpinnar	10 par
3	Lyftarm	1
4	Hjulaxel	1
5	Hjul	2
6	Lyftplåt	1
7	Dragfäste	2
8	Dragarm	2
9	Vajer för justering av fjäderpinnar	2

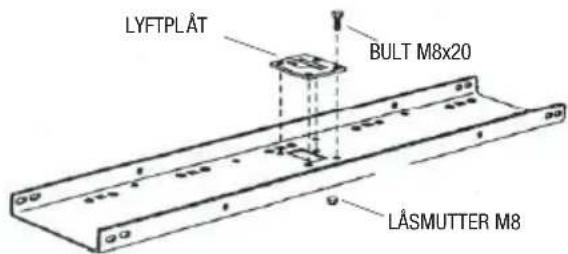

1. Montera lyftplåten på fästplattan. Använd 4 bultar (M8x20) och läsmuttrar (M8) (bild 1). Spänn ordentligt.

BILD 1

LYFTPLÅT BULT M8x20 LÅSMUTTER M8

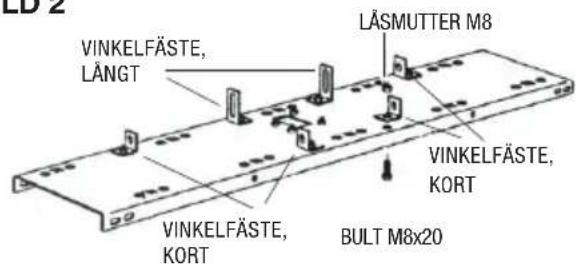

1. Vänd på fästplattan och montera 2 långa och 2 korta vinkelfästen längs med ena sidan på plattan enligt bild 2. Använd 4 bultar (M8x20) och läsmuttrar (M8). Spänn inte helt. Fäst 2 korta vinkelfästen på motstående sida med 2 bultar (M8x20) och läsmutter (M8). Spänn inte helt (bild 2).

BILD 2

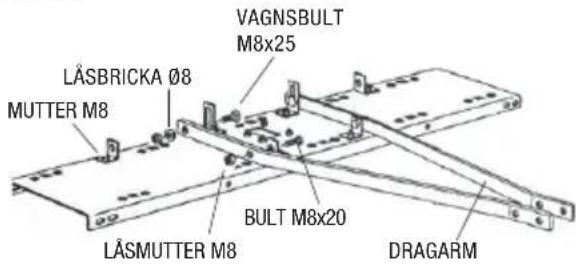

1. Fäst dragarmarna på plattan. Vänd dem enligt bild 3, lägg dem på utsidan av vinkelfästena och fäst först mot de främre, korta vinkelfästena, använd 2 bultar (M8x20) och låsmuttrar (M8). Fäst sedan dragarmarna mot de bakre, längre fästena och använd 2 vagsbultar (M8x25), låsbrickor (∅8) och låsmuttrar (M8). Spänn inte helt (bild 3).

BILD 3

VAGNSBULT M8x25 LÄSBRICKA Ø8 MUTTER M8 BULT M8x20 LÄSMUTTER M8 DRAGARM

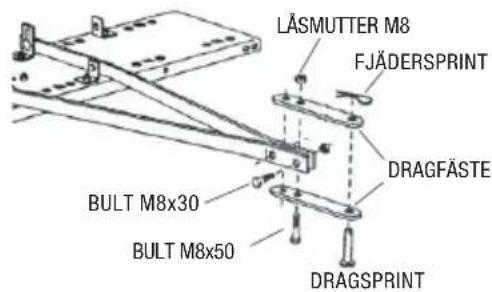

1. Spänn ihop dragarmarnas främre del med 2 bultar (M8x30) med muttrar (M8). Lägg dragfästena ovanpå och under den främre delen av dragarmen, änden med 1 hålskall sticka ut framför, och skruva fast dem med 2 bultar (M8x50) och låsmuttrar (M8) innanför respektive M8x30-bult. Spänn inte helt. Trä igenom dragsprinten och lås med fjädersprinten (bild 4).

BILD 4

LÄSMUTTER M8 FJÄDERSPRINT DRAGFÄSTE BULT M8x30 BULT M8x50 DRAGSPRINT

1. Spänn bultar och muttrar till dragfästet. Spänn bultar och muttrar till dragarmens främre del. Spänn bultar och muttrar till samtliga 6 vinkelfästen på fästplattan. Spänn vagsbultarna som håller dragarmen i bakre delen av fästplattan.

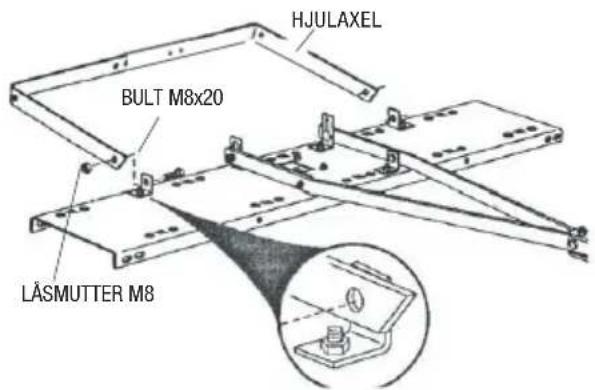

2. Montera hjulaxeln på utsidan av de två låga vinkelfästena på fästplattans bakre del. Använd 2 bultar (M8x20) och läsmuttrar (M8). Kontrollera att ändarna på hjulaxeln pekar som på bild 5. Spänn bultarna och lossa dem något.

BILD 5

HJULAXEL BULT M8x20 LÄSMUTTER M8

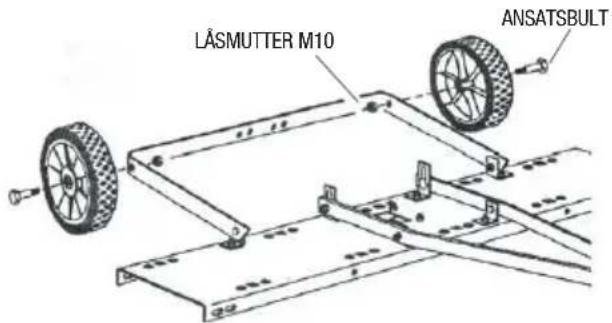

1. Montera hjulen på axeln med de två ansatsbultarna och låsmuttrar (M10) och spänn (bild 6).

BILD 6

LÄSMUTTER M10 ANSATSBULT

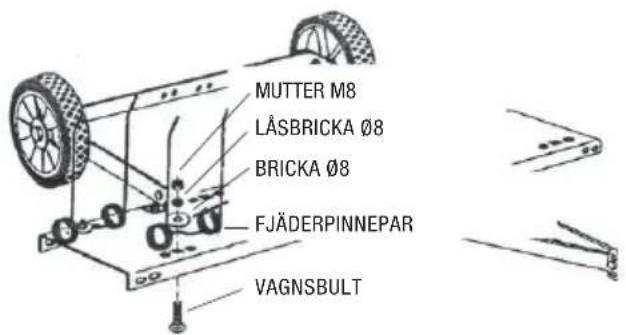

1. Fäst de 10 fjäderpinneparen i de fyrkantiga hålen på fästplåten. Använd 1 vagsbult (M8x25), bricka (∅8), låsbricka (∅8) och mutter (M8) till varje par. Spänn (bild 7).

BILD 7

MUTTER M8 LÅSBRICKA Ø8 BRICKA Ø8 FJÄDERPINNEPAR VAGNSBULT

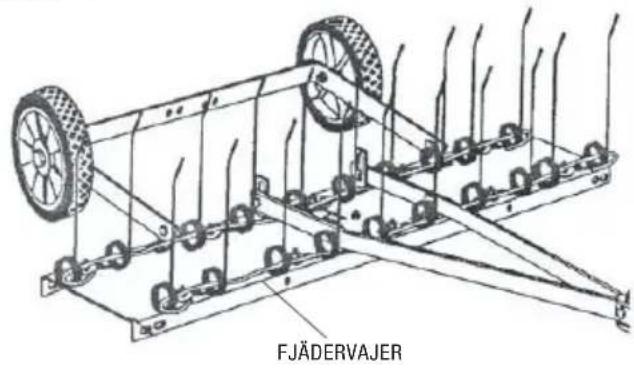

1. För in vajern genom samtliga fjäderpinnar på ena sidan och böj vajerns ändar för att fästa den. Upprepa på andra sidan. (bild 8)

BILD 8

FJÄDERVAJER

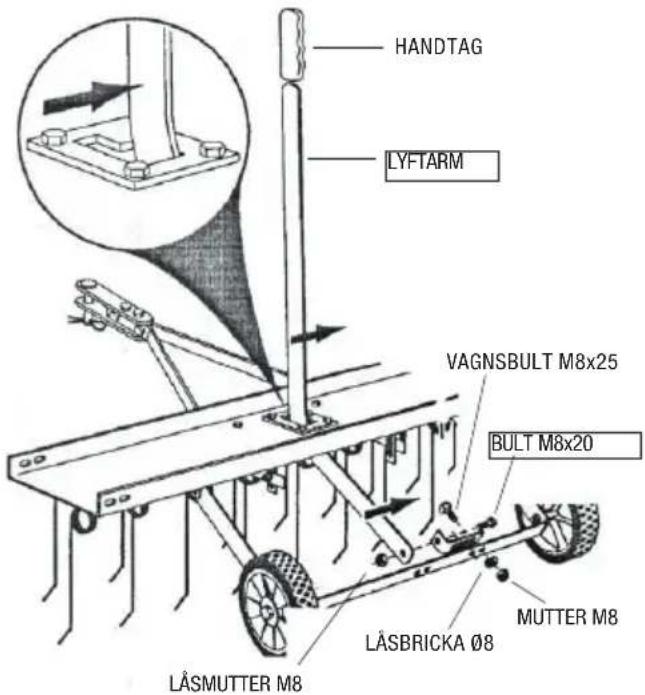

1. Montera ett långt vinkelfäste på hjulaxeln med 2 vagsbultar (M8x25), låsbrickor (∅8) och muttrar (M8) (bild 9). Spänn inte. För in lyftarmen genom fästplåten, kontrollera så att vinkeln blir enligt bild 9, och fäst den i vinkelfästet med bult (M8x20) och låsmutter (M8).

BILD 9

HANDTAG LYFTARM VAGNSBULT M8x25 BULT M8x20 LÄSMUTTER M8 LÄSBRICKA Ø8 MUTTER M8

1. Justera vinkelfästet så att det läser handtaget när det är placerat i uppfällt läge, d v s fjäderpinnarna vidrör inte marken. Spänn alla muttrar.

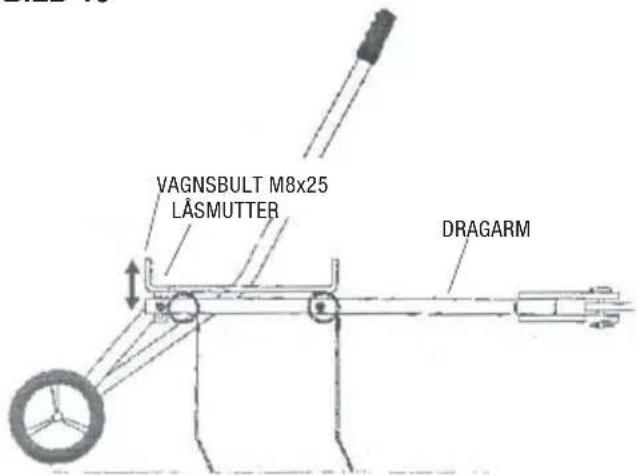

2. Injustera mossrivaren enligt nedan: a. Parkera drivfordonet på en plan yta, t ex uppfart eller garagegolv, och haka på mossrivaren. Lossa handtaget så att mossrivaren kommer i nedsänkt läge. Justera fästplåten

om den inte är vågrät eller om fjäderpinnarna inte när marken. Lossa på vagnmuttrarna som håller dragarmarna i det bakre fästet och hitta rätt läge.

b. När fästplattan är vågrät och främre och bakre raden av pinnar har kontakt med marken spänns muttrarna igen. (bild 10)

BILD 10

VAGNSBULT M8x25 LÄSMUTTER DRAGARM

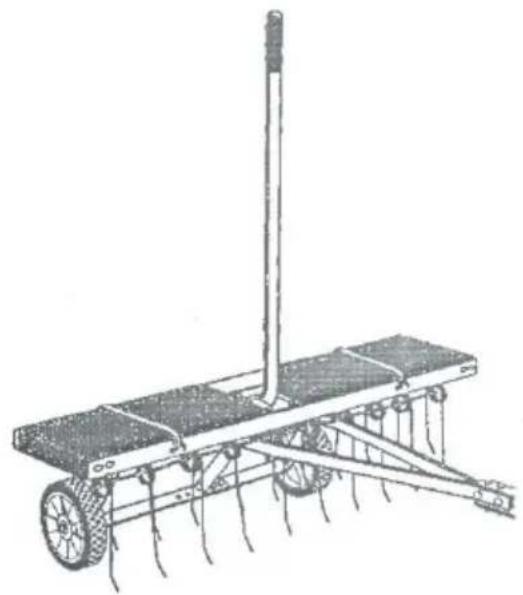

c. I vissa fall kan mossrivaren behöva vikter för att tyngas ned ordentligt. Markstenar eller andra betongplattor är speciellt lämpliga att använda som tyngder, eftersom de är låga och därmed ger en låg tyngdpunkt. Förankra dem med t ex buntband i hålen på fästplattan (bild 11).

d. Provkör för att se vilken hastighet som ger bästa resultat. Stora grusytor blir bäst om man kör/harvar med ett korsande mönster.

6. SÄRSKILDA SÄKERHETSFÖRESKRIFTER

6.1. Varningssymboler

Varningssymbolerna uppmärksammar vissa men inte alla tänkbara faror. Var uppmärksam på varningarna och vidta även allmänna olycksförebyggande åtgärder. Var extra uppmärksam på dragfordonets varningssymboler och följ dessa noggrant.

Allmän fara.

anvisningen före användning.

Håll åskådare på ett säkert avständ från maskinen.

Vassa knivar. Stoppa inte in händer eller fötter under maskinen.

Stäng alltid drivfordonets motor innan du ställer in, rengör eller utför någon form av underhåll eller lämnar maskinen utan uppsikt.

6.2 Skyddsutrustning

Fjäderpinnarna är vassa. Använd skyddsskor.

7. HANDHAVANDE

7.1 Förberedelse inför start

• Kontrollera att fjäderpinnarna rör vid marken. Injustera vid behov enligt punkt 12 i monteringsanvisningen.
• Kontrollera att arbetsområdet är rensat från sten och främmande föremål.
• Kontrollera att alla bultar och muttrar är väl åtdragna före varje användning.
• Kontrollera att alla delar, särskilt de rörliga, är hela och sitter korrekt monterade.

7.2 Användning

- Starta alltid på lägsta växeln med låg hastighet och öka sedan hastigheten gradvis.

• Provkör för att se vilken hastighet som ger bästa resultat. Stora ytor blir bäst om man kör/harvar med ett korsande mönster.
• Dragfordonets bromsförmåga och stabilitet kan påverkas av mossrivarens tyngd. Var uppmärksam på detta i t ex nedförsbackar.
• Undvik branta backar. Kör aldrig längs med sluttningar utan i kör i riktning uppåt och nedåt.
• Kör långsamt vid svår terräng, diken och sluttningar för att undvika risken att välta med ekipaget.
• Använd endast produkten för avsett användningsområde.
• Stäng alltid av dragfordonets motor innan eventuella justeringar görs på mossrivaren.
• Förhindra oavsiktlig start genom att bryta strömmen före service och reparation eller när maskinen inte används.
• Lämna aldrig mossrivaren obevakad då dragfordonets motor är igång.

7.3 Skötsel och förvaring

• Rengör mossrivaren efter användning och serva den regelbundet.
  • Smörj hjulen vid behov.
• Om rostfläckar uppkommer, slipa och måla över med emailjfärg.
• Förvara på en torr plats när den inte används. Stryk fett på fjäderpinnarna med jämna mellanrum. I övrigt är mossrivaren underhållsfri.

KLISTERETIKETT PÅ MOSSRIVAREN:

WARNING

• Barn och personer med nedsatt fysisk eller psykisk förmåga får inte använda mossriva- ren. Läs alltid manualen före användning.
• Fjäderpinnarna är vassa. laktta försiktighet vid användandet av mossrivaren och bär passande skor.
• Kör långsamt vid svår terräng, diken och sluttningar för att undvika risken att välta med ekipaget. Kör inte för nära en å eller ett dike.
• Det är inte tillåtet att sitta på mossrivaren.

• Dragfordonets bromsförmåga och stabilitet kan påverkas av mossrivarens tyngd. Var uppmärksam på detta i t ex nedförsbackar. Läs dragfordonets i manual angående körning i backe.

• Undvik branta backar. Kör aldrig längs med sluttningar utan i riktning uppåt och nedåt.

• Denna produkt är inte avsedd att användas på allmän väg.
• Starta alltid på lägsta växeln med låg hastighet och öka sedan hastigheten gradvis.

• Låt inte barn eller husdjur vistas i arbetsområdet.

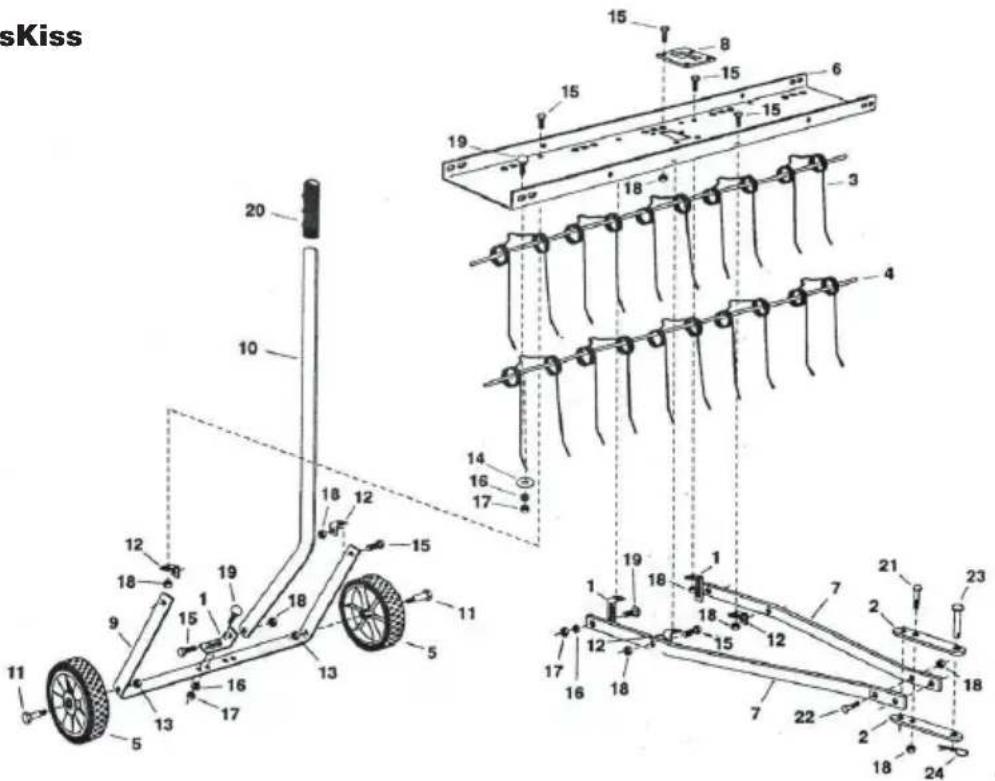

• sprÄnGsKiss


sKiss 15 8 15 15 6 19 18 3 20 10 4 14 16 17 18 12 15 11 19 18 1 1 23 21 2 18 22 2 18 24 17 16 18 17 16 18 15 12 12 17 16 13 5 9 15 19 12 18 16

Detaljnr	BesKrivninG	antal	Detaljnr	BesKrivninG	antal
1	Vinkelfäste, långt	3	13	Låsmutter, M10	2
2	Dragfäste	2	14	Bricka, ∅8	10
3	Fjäderpinne	10	15	Bult, M8x20	15
4 Vajer	för justering av fjäderpinne	2	16	Låsbricka, ∅8	14
5	Hjul	2	17	Mutter, M8	14
6	Fästplatta	1	18	Låsmutter	19
7	Dragarm	2	19	Vagnsbult, M8x25	14
8	Lyftplåt	1	20	Handtag	1
9	Hjulaxel	1	21	Bult, M8x50	2
10	Lyftarm	1	22	Bult, M8x30	2
11	Ansatsbult	2	23	Dragsprint	1
12	Vinkelfäste, kort	4	24	Fjädersprint	1
