VBO 1260 W PYRO - Ugn VESTFROST - Gratis bruksanvisning och manual

Produkttyp	Inbyggd elektrisk ugn
Märke	Vestfrost
Modell	VBO 1260 W PYRO
Energikälla	Elektrisk
Energieffektivitetsklass	A+
Mått (H x B x D)	595 x 595 x 575 mm
Ugnsvolym	71 liter
Vikt	38 kg
Effektförbrukning	3,0 kW
Rengöringstyp	Pyrolytisk självrengöring
Huvudfunktioner	Varmluft, Grill, Varmluft med fläkt, Upptining, Över-/undervärme
Temperaturområde	50°C – 275°C
Displaytyp	Digital LCD
Kontroller	Pekskärm och vridreglage
Säkerhetsfunktioner	Barnlås, Kylig ytterdörr, Automatisk avstängning
Antal ugnar	1
Ugnslucka	Gångjärn vänster, dubbelglas, avtagbar
Inbyggnadstyp	Inbyggd
Färg	Vit
Belysning	Invändig halogenlampa
Garanti	2 år

Vanliga frågor - VBO 1260 W PYRO VESTFROST

Hur använder jag den pyrolytiska rengöringsfunktionen?

Den pyrolytiska rengöringsfunktionen värmer ugnen till hög temperatur (cirka 500°C) för att bränna bort matrester. Ta bort alla tillbehör, välj läget Pyrolytisk rengöring och tryck på start. Ugnen låses automatiskt. Efter cykeln torkar du av askan med en fuktig trasa.

Vilka mått krävs för inbyggnadsinstallation?

Ugnen kräver ett inbyggnadsskåp med en utskärning på cirka 560-570 mm bredd, 580-600 mm höjd och 550-560 mm djup. Se till att ventilationen är tillräcklig.

Kan jag använda aluminiumfolie i ugnen?

Undvik att använda aluminiumfolie direkt på ugnsbotten eller nära värmeelementen eftersom det kan orsaka skador och brandfara. Använd det endast på bakplåtar enligt anvisningarna.

Hur ställer jag in klockan och timern?

Tryck på Klocka-knappen, använd vredet för att ställa in tiden och tryck igen för att bekräfta. För timer, tryck på Timer, ställ in tiden och starta. Ugnen piper när den är klar.

Vad ska jag göra om ugnen inte värms upp?

Kontrollera att ugnen är korrekt ansluten till elnätet och att strömbrytaren är på. Se till att värmefunktionen är vald och temperaturen är inställd. Om den fortfarande inte värms, kontakta Vestfrost support.

Hur ofta behöver jag byta ugnslampan?

Ugnslampan håller vanligtvis i flera år. Om den går sönder, byt ut den mot en halogenlampa av samma typ (G9, 25W). Koppla bort strömmen före byte.

Kan jag använda grillfunktionen med ugnsluckan stängd?

Ja, grillfunktionen är utformad för att användas med luckan stängd. Håll dock ett öga på maten för att undvika att den bränns. Luckan ska vara stängd för effektiv tillagning.

Vad är maxvikten för tillbehören?

Trådhyllorna och bakplåtarna tål upp till 15 kg var. Överskrid inte denna vikt för att undvika skador.

Hur aktiverar jag barnlåset?

Tryck och håll in Lås-knappen i 3 sekunder tills en låsikon visas på displayen. För att avaktivera, tryck och håll in igen. Detta förhindrar oavsiktlig användning av barn.

Var hittar jag reservdelar och tillbehör?

Reservdelar som hyllor, ugnsluckans tätningar och lampor finns tillgängliga via Vestfrost auktoriserade servicecenter eller online-återförsäljare. Använd endast originaldelar för säkerhetens skull.

BRUKSANVISNING VBO 1260 W PYRO VESTFROST

SV Inbyggd ugn/bruksanvisning

- Ikke plasser mat eller stekebrett direkte på bunnen av ovnen mens du steker. Basen blir veldig varm og dette kan forårsake skade på produktet.

Ikke forlat komfyren når du tilbereder mat med faste eller flytende oljer. De kan ta fyr under ekstrem oppvarming. Hell ikke vann på flammer som er forårsaket av olje. Slå isteden av ovnen og dekk gryten til med lokket eller et brannteppe.

Tack för att du valt denna produkt.

Denna bruksanvisning innehåller viktig säkerhetsinformation och instruktioner avseende drift och underhåll av din apparat.

Var god och läs den här bruksanvisningen innan du använder din apparat och behåll den här boken för framtida referens.

Ikon Typ Betydelse
	WARNING Risk för allvarlig skada eller dödsfall
	RISK FÖR ELEKTRISK STÖT Risk för farlig spänning
	BRAND Varning; brandrisk/brandfarligt material
	FÖRSIKTIGHET Fara för person- eller egendomsskada
	VIKTIGT/OBSERVERA Korrekt drift av systemet

INNEHÅLL

1.SÄKERHETSINSTRUKTIONER 4
1.1 Allmänna säkerhetsvarningar 4
1.2 Installationsvarningar....6
1.3 Under användning 7
1.4 Vid rengöring och underhåll....8
2.INSTALLATION OCH FÖRBEREDELSE FÖR ANVÄNDNING....9
2.1 Instruktioner till installatören 9
2.2 Installation av ugnen....9
2.3 Elektrisk anslutning och säkerhet 10
3.PRODUKTFUNKTIONER....12
4.ANVÄNDNING AV PRODUKTEN....13
4.1 Tillagningstidstabell 14
4.2 Användning av digital timer....14

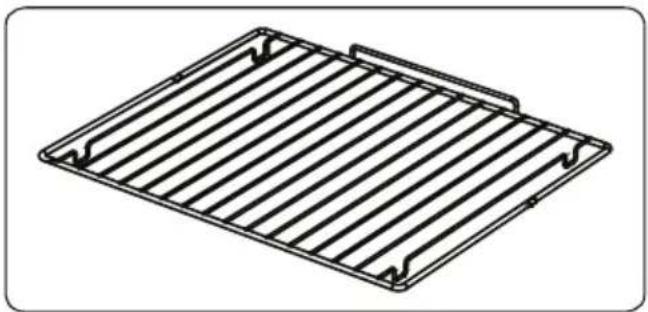

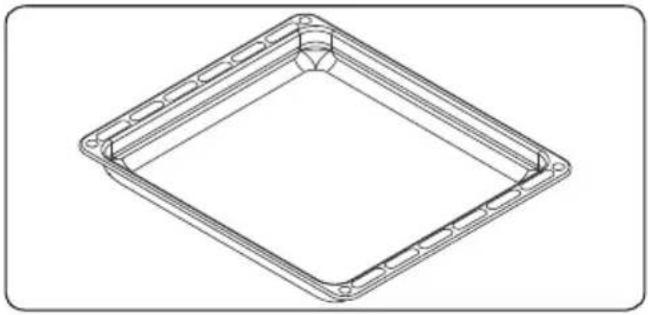

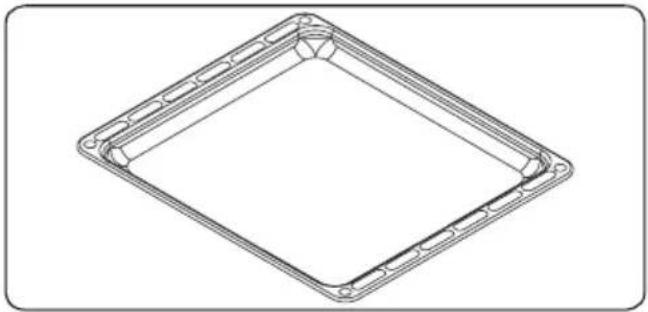

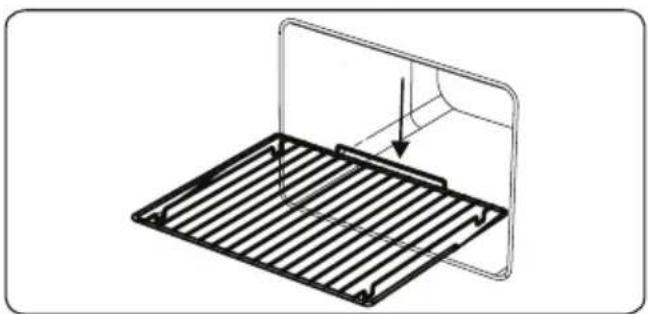

4.3 Tillbehör 17
5.RENGÖRING OCH UNDERHÅLL....18
5.1 Rengöring 18
5.2 Underhåll 20
6.FELSÖKNING OCH TRANSPORT 21
6.1 Felsökning 21
6.2 Transport 21
7.TEKNISKA SPECIFIKATIONER....22
7.1 Energiguide 22
8. ENERGISPARRÅD....23
8.1 För inbyggnadsugnar 23

1. SÄKERHETSINSTRUKTIONER

• Läs dessa anvisningar noggrant innan du använder apparaten och behåll dem på ett lämpligt ställe som referens vid behov.
• Denna manual har utarbetats för mer än en modell, därför kanske din apparat inte har alla de funktioner som beskrivs i den. Av detta skäl är det viktigt att vara särskilt uppmärksam på eventuella figurer medan du läser bruksanvisningen.

1.1 ALLMÄNNA SÄKERHETSVARNINGAR

- Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de har fått tillsyn eller instruktioner om användningen av apparaten på ett säkert sätt och förstår farorna som är inblandade. Barn ska inte leka med apparaten. Rengöring och användarunderhåll ska inte göras av barn utan tillsyn.

⚠️ WARNING: Apparaten och dess tillgängliga delar blir heta under användning. Försiktighet bör vidtas för att undvika att vidröra värmeelement. Håll barn under 8 år utom räckhåll om de inte övervakas kontinuerligt.

⚠️ ▲ WARNING: Brandfara: Förvara inte föremål på matlagningsytorna.

⚠️ ⚠️ WARNING: Om ytan är sprucken, stäng av apparaten för att undvika risk för elektrisk stöt.

• Använd inte apparaten med hjälp av en extern timer eller separat fjärrkontroll.

• Under användning blir apparaten het. Försiktighet bör vidtas för att undvika att röra värmeelement inne i ugnen.

• Handtag kan bli heta efter en kort stunds användning.

• Använd inte hårda slipmedel eller skurborstar för att rengöra ugnsytor. De kan skrapa ytan vilket kan leda till att luckans glas splittras eller till skador på ytan.
• Använd inte ångrengörare för rengöring av apparaten.

⚠️ WARNING: För att undvika risk för elektriska stötar, se till att apparaten är avstängd innan lampan byts ut.
⚠️ FÖRSIKTIGHET: Tillgängliga delar kan vara heta vid tillagning eller grillning. Håll små barn borta från apparaten när den används.

- Under pyrolytiska operationer, ta bort överflödigt spill, ugnshyllor, hyllstöd, trådhyllor och alla tillbehör innan rengöring.

- Din apparat är tillverkad i enlighet med alla gällande lokala och internationella standarder och föreskrifter.

- Underhålls- och reparationsarbete får endast utföras av auktoriserade servicetekniker. Installations- och reparationsarbete som utförs av obehöriga tekniker kan vara farligt. Ändra eller modifiera inte apparatens specifikationer på något sätt. Olämpliga hällskydd kan orsaka olyckor.

- Innan du ansluter din apparat, se till att de lokala distributionsförhållandena (typ av gas- och gastryck eller elspänning och frekvens) och specifikationerna på apparaten är kompatibla. Specifikationerna för denna apparat finns angivna på etiketten.

⚠️ FÖRSIKTIGHET: Denna apparat är endast avsedd för matlagning och är endast avsedd för inomhus hushållsbruk. Den ska inte användas för något annat ändamål eller i någon annan applikation, t.ex. för icke-

hushållsanvändning, i kommersiell miljö eller för rumsuppvärmning.

• Använd inte ugnsluckehandtagen för att lyfta eller flytta apparaten.
• Alla möjliga åtgärder har vidtagits för att säkerställa din säkerhet. Eftersom glaset kan gå sönder, bör du vara försiktig vid rengöring för att undvika repor. Undvik att slå eller knacka på glaset med tillbehör.
• Se till att nätkabeln inte sitter fast eller skadas under installationen. Om nätkabeln är skadad måste den bytas ut av tillverkaren, dess servicetekniker eller liknande kvalificerade personer för att förhindra fara.
• Låt inte barn klättra på ugnsluckan eller sitta på den medan den är öppen.
• Vänligen håll barn och djur borta från denna apparat.

1.2 INSTALLATIONSVARNINGAR

- Använd inte apparaten innan den är helt installerad.

- Apparaten måste installeras av en behörig tekniker. Tillverkaren är inte ansvarig för eventuella skador som kan orsakas av felaktig placering och installation av obehöriga personer.

- När apparaten är uppackad, kontrollera att den inte har skadats under transporten. Vid eventuell defekt, använd inte apparaten och kontakta omedelbart en kvalificerad serviceagent. Material som används för förpackning (nylon, häftklamrar, skumplast, etc.) kan vara skadliga för barn och de bör samlas in och avlägsnas omedelbart.

- Skydda din apparat mot atmosfäriska effekter. Utsätt den inte för effekter som sol, regn, snö, damm och överfuktighet.

• Materialet runt apparaten (skåpet) måste klara en minimitemperatur på 100 °C.
• Apparaten får inte installeras bakom en dekorationsdörr för att undvika överhettning.

1.3 UNDER ANVÄNDNING

• När du först använder ugnen kan du märka en viss lukt. Detta är helt normalt och orsakas av isoleringsmaterialen på värmeelementen. Vi föreslår att innan du använder ugnen för första gången lämnar du den tom och kör den på maximal temperatur i 45 minuter. Se till att miljön där produkten är installerad är väl ventilerad.
• Var försiktig när du öppnar ugnsluckan under och efter tillagningen. Den heta ångan från ugnen kan orsaka brännskador.
• Placera inte brandfarliga eller brännbara material i eller nära apparaten när den används.
• Använd alltid ugnsvantar för att ta ur och byta mat i ugnen.
• Under inga omständigheter får ugnen fodras med aluminiumfolie eftersom överhettning kan uppstå.
• Placera inte tillagningskärl eller bakplåtar direkt på botten av ugnen medan du lagar mat. Basen blir mycket varm och skador kan uppstå på produkten.

Lämna inte ugnen obevakad vid tillagning med fasta eller flytande oljor. De kan fatta eld under extrema uppvärmningssituationer. Häll aldrig vatten på lågor som orsakas av olja, stäng istället av spisen och täck över kärlet med ett lock eller en brandfilt.

• Om produkten inte ska användas under en längre tid, stäng av huvudströmbrytaren.

• Se till att apparatens kontrollreglage alltid är i position "0" (stopp) när de inte används.

• Plåtarna lutar när de dras ut. Var försiktig så att du inte spiller eller tappar het mat när du tar ut den ur ugnen.

• Lämna inget på ugnsluckan medan den är öppen. Detta kan ge obalanser hos ugnen eller skada luckan.
• Häng inte handdukar, trasor eller kläder från apparaten eller handtagen.

1.4 VID RENGÖRING OCH UNDERHÅLL

• Se till att din apparats nätanslutning är avstängd innan rengöring eller underhåll.
• Ta inte bort kontrollreglagen för att rengöra kontrollpanelen.
• För att bibehålla effektiviteten och säkerheten hos din apparat rekommenderar vi att du alltid använder originalreservdelar och kontaktar vår auktoriserade serviceagent vid behov.

EU-försäkran om överensstämmelse

CE Vi försäkrar att våra produkter uppfyller gällande EU-direktiv, beslut och förordningar och de krav som anges i de standarder som refereras.

Denna apparat har utformats för att användas endast för matlagning i hemmet. All annan användning (t.ex. uppvärmning av ett rum) är felaktigt och farligt.

Bruksanvisningen gäller för flera modeller. Du kan märka skillnader mellan dessa instruktioner och din modell.

2. INSTALLATION OCH FÖRBEREDELSE FÖR ANVÄNDNING

WARNING: Elektrisk anslutning av denna apparat ska utföras av en auktoriserad serviceperson eller en kvalificerad elektriker, enligt instruktionerna i denna handbok och i enlighet med gällande lokala föreskrifter.

• Felaktig installation kan orsaka problem och skador, för vilka tillverkaren inte tar något ansvar och garantin kommer inte vara giltig.
• Innan anslutning, se till att de lokala distributionsförhållandena (elspänning och frekvens) och justeringarna på apparaten är kompatibla. Justeringsvillkoren för denna apparat finns angivna på etiketten.
• De lagar, förordningar, direktiv och normer som gäller i användarlandet ska följas (säkerhetsbestämmelser, korrekt återvinning i enlighet med bestämmelserna etc.).

2.1 INSTRUKTIONER TILL INSTALLATÖREN Allmänna instruktioner

- Efter att du har tagit bort förpackningsmaterialet från apparaten och dess tillbehör, se till att apparaten

inte är skadad. Om du misstänker någon skada, använd den inte och kontakta omedelbart auktoriserad service eller kvalificerad tekniker.

• Se till att det inte finns några brandfarliga eller brännbara material i närheten, t.ex. gardiner, olja, trasor etc. som kan ta eld.
• Bänkskivan och möblerna som omger apparaten ska vara gjorda av material som är resistenta mot temperaturer över 100° C.
• Apparaten får inte installeras direkt ovanför diskmaskin, kylskåp, frys, tvättmaskin eller torktumlare.

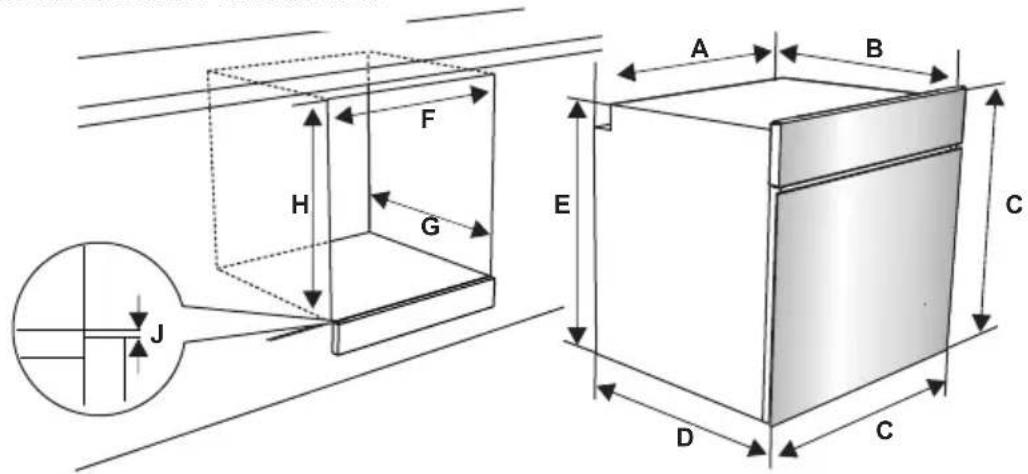

2.2 INSTALLATION AV UGNEN

Apparaterna levereras med installationssatser och kan installeras i en bänkskiva med lämpliga dimensioner. Mätten för häll och ugnsinstallation ges nedan.

A (mm)	557 min./max. F (mm) 560/580
B (mm)	550 min. G (mm) 555
C (mm)	595 min. H/I (mm) 600/590
D (mm)	575 min. J/K (mm) 5/10
E (mm)	574

Installation under en bänkskiva

Sätt i ugnen i skåpet genom att skjuta framåt, efter att ha gjort de elektriska anslutningarna. Öppna ugnsluckan och skruva i 2 skruvar i hålen i ugnsramen. När produktramen vidrör hålighetens träyta ska du dra åt skruvarna.

WARNING: Elektrisk anslutning av denna apparat ska utföras av en auktoriserad serviceperson eller en elektriker, enligt instruktionerna i denna handbok och i enlighet med gällande lokala föreskrifter.

WARNING: APPARATEN MÅSTE JORDAS.

- Innan apparaten ansluts till strömförsörjningen måste spänningsvärdet för apparaten (stämplat på apparatens märkskylt) kontrolleras så att det stämmer överens med den tillgängliga nätspänningen, och elkablarna måste kunna hantera apparatens strömförbrukning (anges också på märkskylten).

- Se till att isolerade kablar används under installationen. En felaktig anslutning kan skada apparaten. Om nätsladden är skadad och måste bytas ut ska detta utföras av behörig personal.

- Använd inte adaptrar, grenuttag och/eller förlängningssladdar.

- Nätkabeln ska hållas borta från heta delar av apparaten och får inte böjas eller tryckas ihop. Annars kan ledningen skadas, vilket medför kortslutning.

- Om apparaten inte är ansluten till elnätet med en kontakt måste en flerpolig frånskiljare (med minst 3 mm kontaktavständ) användas för att uppfylla säkerhetsföreskrifterna.

- Apparaten är konstruerad för en strömförsörjning på 220–240 V\~ eller 380-415 V 3N\~. Om din strömförsörjning är annorlunda ska du kontakta behörig servicepersonal eller elektriker.

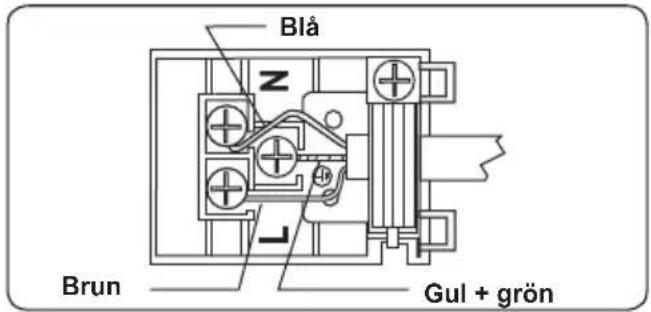

• Strömkabeln (H05VV-F) måste vara tillräckligt lång för att anslutas till apparaten, även om apparaten står vid skåpets framkant.
• Se till att alla anslutningar är tillräckligt åtdragna.
• Montera matningskabeln i kabelklämman och stäng sedan locket.
• Terminalboxanslutningen är placerad på terminalboxen.

Viktigt: Specifikationerna för produkten varierar och utseendet på din apparat kan skilja sig från det som visas i figurerna nedan.

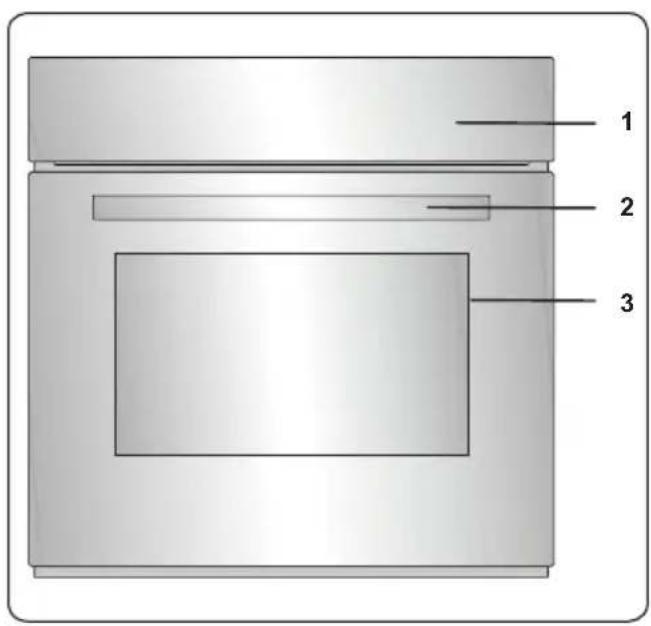

Komponentlista

1. Kontrollpanel
2. Ugnsluckehandtag
3. Ugnslucka

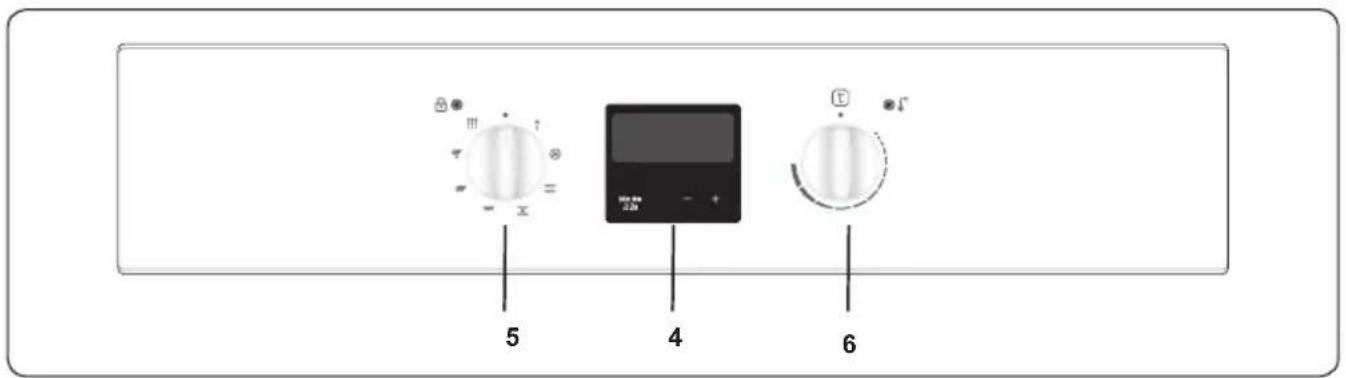

Kontrollpanel

1. Timer
2. Kontrollreglage för ugnsfunktion
3. Reglage för ugnstermostat

* Ugnsfunktionerna kan variera beroende på din produktmodell.

Ugnens varningslampor tänds och fläkten börjar fungera. För att använda defrostfunktionen, ta

din frusna mat och placera den i ugnen på en hylla i det tredje facket från botten. Det rekommenderas att du placerar en ugnsplåt under maten som avfrostas för att fånga vattnet som ackumulerat på grund av smältande is. Denna funktion kommer inte koka eller baka din mat, utan bara hjälpa till att tina den.

Ugnens termostat och varningslampor tänds och ringvärmeelementet och fläkten går igång. Turbofunktionen

fördelar jämnt värmen i ugnen så att all mat på alla rack tillagas på ett jämnt sätt. Vi rekommenderar att du förvärmer ugnen i ca 10 minuter.

Ugnens termostat och varningslampor tänds och de övre och nedre värmeelementen går igång. Den statiska matlagningsfunktionen

avger värme, vilket garanterar jämn matlagning. Detta är perfekt för att göra bakverk, kakor, bakad pasta, lasagne och pizza. Förvärmning av ugnen i 10 minuter rekommenderas och det är bäst att använda en hylla i taget med den här funktionen.

Fläktfunktion: Ugnens termostat och varningslampor tänds och de övre värmeelementen och fläkten går igång. Denna funktion är

lämplig för bakverk. Tillagning utförs av de nedre och övre värmeelementen i ugnen och av fläkten, som ger luftcirkulationen, vilket ger en lätt grillad effekt på maten. Vi

rekommenderar att du förvärmer ugnen i ca 10 minuter.

Grillfunktion: Ugnens termostat slås på och varningslampor tänds och de övre och nedre värmeelementen går igång. Denna funktion används för att grilla

och rosta mat på ugnens övre hyllor. Borsta trådnätet lätt med olja för att undvika att mat fastnar och placera maten på mitten av gallret. Placera alltid en plåt under maten för att fånga upp droppar av olja eller fett. Vi rekommenderar att du förvärmer ugnen i ca 10 minuter.

Varning: Vid grillning måste ugnsluckan vara stängd och ugnstemperaturen bör justeras till 190°

Ugnens termostat och varningslampor tänds och de övre och nedre värmeelementen går igång. Denna funktion används för

snabbgrillning och för grillning av mat med en större yta, som till exempel kött. Använd ugnens övre hyllor. Borsta trådnätet lätt med olja för att undvika att mat fastnar och placera maten på mitten av gallret. Placera alltid en plåt under maten för att fånga upp droppar av olja eller fett. Vi rekommenderar att du förvärmer ugnen i ca 10 minuter.

Varning: Vid grillning måste ugnsluckan vara stängd och temperaturen bör justeras till 190° C.

fläktfunktion: Ugnens termostat och varningslampor tänds och grillen, de övre värmeelementen och fläkten går igång.

Denna funktion används för snabbgrillning av tjockare mat och för grillning av mat med en större yta. Både de övre värmeelementen och grillen aktiveras tillsammans med fläkten för att garantera jämn tillagning. Använd ugnens övre hyllor. Borsta trådnätet lätt med olja för att undvika att mat fastnar och placera maten på mitten av gallret. Placera alltid en plåt under maten för att fånga upp droppar av olja eller fett. Vi

rekommenderar att du förvärmer ugnen i ca 10 minuter.

Varning: Vid grillning måste ugnsluckan vara stängd och ugnstemperaturen bör justeras till 190°

C.

Pyrolytisk rengöringsfunktion Med den här funktionen kan du rengöra ugnens insida noggrant

Varning: Innan du aktiverar den pyrolytiska rengöringsfunktionen,

avlägsna eventuella större spill och se till att ugnen är tom. Lämna inte något i ugnsutrymmet för att förhindra skador.

• Innan den pyrolytiska rengöringsfunktionen aktiveras, ta bort trådugnshyllorna och hyllstödet (i förekommande fall) och se till att ugnsluckan är stängd.
• Ugnsluckan låses när den pyrolytiska funktionen startar.
  •När den pyrolytiska rengöringsfunktionen är på är det tillrådligt att inte använda en håll om den är placerad ovanför ugnen. Detta kan orsaka överhettning och skada på båda apparaterna.
• Under den pyrolytiska rengöringscykeln blir ugnsluckan varm. Barn ska hållas borta tills den har svalnat.
• I slutet av den pyrolytiska rengöringsprocessen visar displayen tiden på dagen.

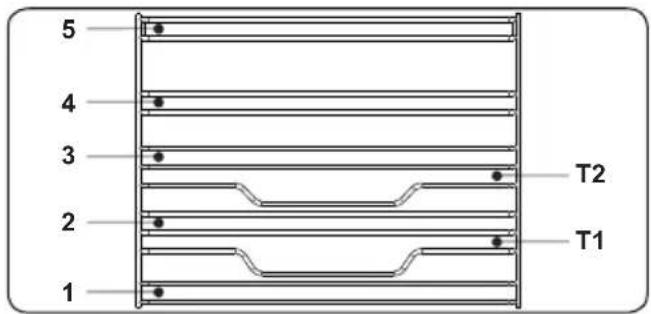

4.1 TILLAGNINGSTIDSTABELL

Funktion	Disk
Statisk	Smördeg 2-3-4	170-190	35-45
	Sockerkaka 2-3-4	170-190	30-40
	Kaka 2-3-4	170-190	30-40
	Gryta 2 175	200 40-50
	Kyckling 2-3-4	200 45-60
Fläkt	Smördeg 2-3-4	170-190	25-35
	Sockerkaka 2-3-4	150-170	25-35
	Kaka 2-3-4	150-170	25-35
	Gryta 2 175	200 40-50
	Kyckling 2-3-4	200 45-60

Turbo	Smördeg 2-3-	4 170-190 3	5-45
	Sockerkaka 2-3-	3-4 150-170	30-40
	Kaka 2-3-4	150-170 25	35
	Gryta 2 175	-200 40-50
Grillning	Grillade köttbullar	7 200	10-15
	Kyckling * 19	0 50-60
	Kotlett 6-7 2	00 15-25
	Biffstek 6-7 2	00 15-25

*Tillaga med stekspett om det finns tillgängligt.

4.2 ANVÄNDNING AV DIGITAL TIMER Tidsjustering

Tiden måste ställas in innan du kan börja använda ugnen. Efter strömanslutningen kommer symbolen "A" och "000" att börja blinka på displayen.

1. Tryck på knapparna "+" och "-" samtidigt. Punkterna i mitten av skärmen kommer börja blinka.

1. Justera tiden med hjälp av knapparna "+" och "-" medan prickarna blinkar.

1. Efter några sekunder kommer punkterna att sluta blinka och lyser kontinuerligt.

Knapplås

Tangentlåset aktiveras automatiskt när timern inte har använts under 5 sekunder. Symbolen "☐" visas och hålls tänd. För att låsa upp timer-knapparna, håll knappen

"MODE" nedtryckt under 2 sekunder. Den önskade operationen kan då utföras.

Den hörbara varningen kan ställas in på valfri tid mellan0:00 och 23:59 timmar. Den hörbara varningstiden är endast till för varningssyften, ugnen kommer inte aktiveras med denna funktion.

1. Tryck "MODE". Symbolen kommer börja blinka och "000" kommer synas.

1. Välj önskad tidsperiod med knapparna "+" och "-" medan "blinkar.

1. Symbolen "förblir tänd, tiden sparas och varningen kommer att ställas in.

När timern när noll kommer en hörbar varning kommer att höras och symbolen blinka. Tryck på valfri knapp för att stoppa ljudet och symbolen försvinner.

Halvautomatisk tidsinställning (utvalda modeller)

Denna funktion hjälper dig att laga mat under en bestämd tidsperiod. Ett tidsintervall mellan 0 och 10 timmar kan ställas in. Förbered maten för tillagning och sätt in den i ugnen.

1. Välj önskad tillagningsfunktion och temperatur genom att vrida på kontrollreglagen.

1. Tryck "MODE" tills du ser dur" på skärmen. Symbolen "A" kommer att blinka.

1. Välj önskad tillagningsperiod med hjälp av knapparna "+" och "-".

1. Aktuell tid på dagen visas igen på skärmen och symbolerna "A" och kommer fortsatt att lysa kontinuerligt.

När timern när noll, stängs ugnen av och en akustisk varning kommer att höras och symbolerna "A" kommer blinka. Vrid båda kontrollreglagen till position "0" och tryck på valfri knapp på timern för att stoppa ljudet. Symbolen försvinner och timern växlar tillbaka till manuell funktion.

Halvautomatisk tidsinställning (utvalda modeller)

Funktionen startar ugnen automatiskt så att tillagningen avslutas vid inställd sluttid. En sluttid på upp till 10 timmar efter den aktuella tiden på dagen kan ställas in. Förbered maten för tillagning och sätt in den i ugnen.

1. Välj önskad matlagningsfunktion och temperatur genom att använda kontrollreglagen.

1. Tryck "MODE" tills du ser "end" på skärmen. Symbolen "A" och den aktuella tiden på dagen kommer att börja blinka.

1. Använd knapparna "+" och "-" för att ställa in önskad sluttid.

1. Aktuell tid visas igen på skärmen och symbolerna "A" och kommer fortsatt att lysa kontinuerligt.

När timern när noll, stängs ugnen av och en akustisk varning kommer att höras och symbolerna "A" kommer blinka. Vrid båda kontrollreglagen till position "0" och tryck på valfri knapp på timern för att stoppa ljudet. Symbolen försvinner och timern växlar tillbaka till manuell funktion.

Helautomatisk (utvalda modeller)

Denna funktion används för att tillaga mat efter en viss tid och under en viss tid. En sluttid på upp till 10 timmar efter den aktuella tiden på dagen kan ställas in. Förbered maten för tillagning och sätt in den i ugnen.

1. Välj önskad matlagningsfunktion och temperatur genom att använda kontrollreglagen.

1. Tryck "MODE" tills du ser dur" på skärmen. Symbolen "A" kommer att blinka.

1. Välj önskad tillagningsperiod med hjälp av knapparna "+" och "-".

1. Aktuell tid visas igen på skärmen och symbolerna "A" och kommer fortsatt att lysa kontinuerligt.

1. Tryck "MODE" tills du ser "end" på skärmen. Symbolen "A" och den aktuella tiden på dagen kommer att blinka.

1. Välj önskad sluttid med hjälp av knapparna "+" och "-".

1. Lägg till tillagningsperioden till den aktuella tiden på dagen. Du kan ställa in en tid på upp till 23 timmar och 59 minuter efter detta.

1. Aktuell tid visas igen på skärmen och symbolerna "A" och kommer fortsatt att lysa kontinuerligt.

Drifttiden kommer att beräknas och ugnen startar automatiskt så att tillagningen avslutas vid inställd sluttid. När timern när noll, stängs ugnen av och en akustisk varning kommer att höras och symbolerna "A" kommer blinka. Vrid båda kontrollreglagen till position "0" och tryck på valfri knapp för att stoppa ljudet. Symbolen försvinner och timern växlar tillbaka till manuell funktion.

Ljudjustering

För att justera volymen på det hörbara varningsljudet, tryck på "MODE"-knappen tre gånger medan signalen hörs. Vredet för ugnsfunktionerna måste vara i positionen "0". "L3" kommer synas på displayen. Tryck på knapparna "+" och "+" för att justera ljudnivån. Släpp upp knapparna och efter

några sekunder ställs signalljudvolymen in.

4.3 TILLBEHÖR

EasyFix-trådracket

Rengör tillbehören noggrant med varmt vatten, diskmedel och en mjuk rengöringstrasa vid första användningen.

- Sätt in tillbehöret i rätt läge i ugnen.

- Se till att det är ett avständ på minst 1 cm mellan fläktkåpan och tillbehören.

- Var försiktig då husgeråd och/eller tillbehör tas ut ur ugnen. Varma rätter eller tillbehör kan orsaka brännskador.

- Tillbehör kan deformeras av värme. När de svalnat återfår de sitt ursprungliga utseende och funktion.

- Plåtar och trådgaller kan placeras på valfri nivå från 1 till 5.

- Nivå 3 rekommenderas för enkelnivåtillagning.

- Nivå T2 rekommenderas för enkelnivåtillagning med teleskopskenorna.

- Grillspettgallret måste placeras på Nivå 3.

- Nivå T2 används för placering av grillspettgaller med teleskopskenor.

****Tillbehör kan variera beroende på modell.

Den djupa formen

Den djupa formen används lämpligen vid tillagning av grytor.

Placera plåten i ett valfritt rack och skjut in den längst in för att se till att det sitter ordentligt.

Den grunda formen används lämpligen vid tillagning av bakverk.

Placera plåten i ett valfritt rack och skjut in den längst in för att se till att den sitter ordentligt.

Ugnsgallret används bäst för grillning eller för bearbetning av mat i ugnsfasta behållare.

Placera gallret på motsvarande hylla i ugnsutrymmet på rätt sätt och tryck in det ända in.

I vissa fall av tillagning kan kondens uppträda på ugnsdörrens inre glas. Detta är inte ett produktfel.

Öppna ugnsluckan i grillpositionen och låt den vara i denna position i 20 sekunder. Vatten kommer droppa till uppsamlaren.

Låt ugnen svalna och torka av insidan av luckan med en torr handduk. Denna procedur måste genomföras regelbundet.

WARNING: Stäng av apparaten och låt den svalna innan du rengör.

Allmänna instruktioner

• Kontrollera om rengöringsmaterialet är lämpligt och rekommenderat av tillverkaren innan du använder det på din apparat.
• Använd rengöringskrämer eller flytande rengöringsmedel som inte innehåller partiklar. Använd inte kaustiska (frätande) krämer, slipmedel, grov stålull eller hårda verktyg eftersom de kan skada ugnsytorna.

Använd inte rengöringsmedel som innehåller partiklar, eftersom de kan skrapa glaset, emaljerade och/eller de delar av din apparat.

- Om några vätskor flödar över, rengör omedelbart för att undvika att delar skadas.

Använd inte ångrengörare för rengöring av någon del av hållen.

- Insidan av emaljerade ugnar rengörs bäst när ugnen är varm.

• Torka ugnen med en mjuk trasa som blöts i tvålvatten efter varje användning. Torka sedan ugnen igen med en våt trasa och torka sedan.
• Du kan behöva använda ett flytande rengöringsmedel ibland för att helt rengöra ugnen.

WARNING: Innan du aktiverar den pyrolytiska rengöringsfunktionen, avlägsna eventuella större spill och se t ugnen är tom. Lämna inte något inuti en, t.ex. trådgaller, plåtar eller shyllor och stöd (i förekommande fall), som de kan skadas under pyrolytisk öring.

- Ugnsutrymmet är belagt med en speciell emalj som tål höga temperaturer. Under den pyrolytiska rengöringen kan temperaturen i ugnen nå cirka 475 °C.

- Ugnsluckan låses automatiskt, för din säkerhet, medan den pyrolytiska rengöringsfunktionen är i drift. När rengöringen är klar kommer kylfläkten att aktiveras och ugnen förblir låst tills den har svalnat.

- Det är tillrådligt att torka av ugnen med en svamp som blötlagts i varmt vatten efter varje tillagning eller pyrolytisk rengöringscykel.

- Under den pyrolytiska operationen kommer en lukt och vissa ångor att komma ut på grund av förstörelsen av matrester i ugnen. Detta är normalt. Ugnsrengöringsångor kan vara dödliga för fåglar, barn och husdjur, så alla bör hållas borta tills åtgärden är klar.

- Området där ugnen är installerad bör hållas väl ventilerat, särskilt under den pyrolytiska rengöringsfunktionen, och alla dörrar som leder in i området bör stängas för att undvika att lukten och ångorna släpps igenom.

Rengöring av glasdelarna

• Rengör regelbundet glasdelarna på din apparat.
• Använd glasrengöring för att göra rent insidan och utsidan av glasdelarna. Skölj sedan och torka dem noggrant med en torr trasa.

• Rengör regelbundet delarna av rostfritt stål på din apparat.
• Torka delarna av rostfritt stål med en mjuk trasa som blöts vatten. Torka dem noggrant med en torr trasa.

Rengör inte delarna av rostfritt stål när de fortfarande är heta efter tillagning.

Lämna inte ättika, kaffe, mjölk, salt, vatten, citron eller tomatjuice på rostfritt stål under lång tid.

Rengöring av målade ytor (i förekommande fall)

• Fläckar av tomat, tomatpuré, ketchup, citron, oljederivat, mjölk, sockerhaltiga livsmedel, sockerhaltiga drycker och kaffe ska rengöras med en trasa doppad i varmt vatten omedelbart. Om dessa fläckar inte rengörs och får torka på ytorna de är på, ska de INTE gnuggas med hårda föremål (spetsiga föremål, stål- och plastskurtrådar, ytskadande disksvamp) eller rengöringsmedel som innehåller höga halter alkohol, fläckborttagningsmedel, avfettningsmedel, kemikalier med slipande ytor. Annars kan korrosion uppstå på de pulvermålade ytorna och fläckar kan uppstå. Tillverkaren kommer inte att hållas ansvarig för skador orsakade av användning av olämpliga rengöringsprodukter eller metoder.

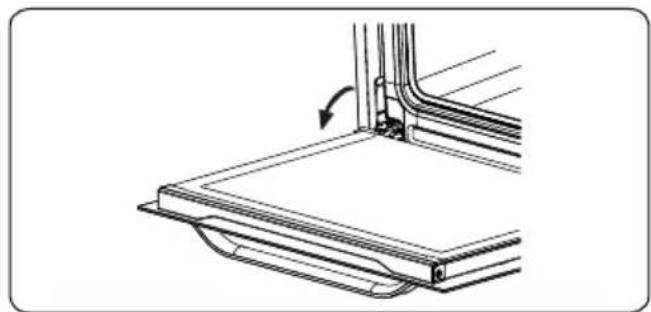

Borttagande av ugnsluckan

Innan du rengör glaset på ugnsluckan måste du ta bort ugnsluckan enligt nedan:

1. Öppna ugnsluckan.

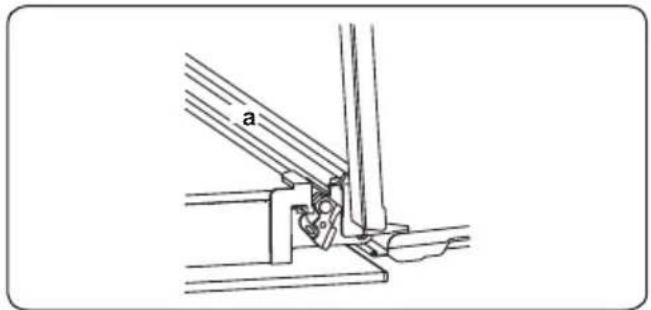

1. Öppna låsregeln (a) (med hjälp av en skruvmejsel) till slutpositionen.

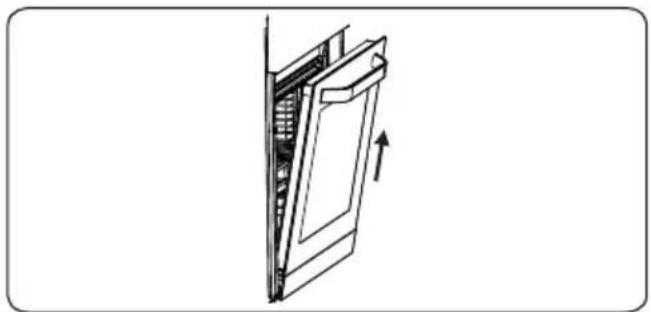

1. Stäng luckan tills den nästan när helt stängt läge och ta bort luckan genom att dra den mot dig.

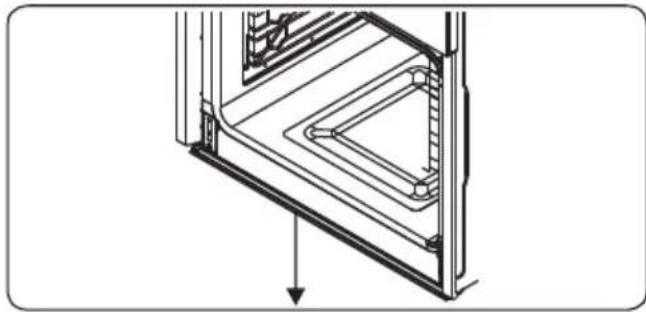

Borttagande av ugnsgallret

För att ta bort ugnsgallret, dra i ugnsgallret enligt bilden. Efter att ha lossat det från klämmorna (a), lyft upp det.

WARNING: Underhållet av denna apparat bör endast utföras av auktoriserad servicepersonal eller en ficerad tekniker.

Byte av ugnslampa

WARNING: Stäng av apparaten och låt den svalna innan du rengör apparaten.

• Ta bort glaslinsen och ta sedan bort glödlampan.

• Sätt in den nya glödlampan (motständskraftig mot 300° C) för att ersätta den glödlampa som du tagit bort (230 V, 15-25 Watt, Typ E14).

• Sätt tillbaka glaslinsen och sedan är ugnen klar för användning.

• Produkten innehåller en ljuskälla i energieffektivitetsklass G.
• Ljuskällan kan inte bytas ut av slutanvändaren. Kundtjänst måste hjälpa till.
• Den medföljande ljuskällan är inte avsedd för användning i andra applikationer.

Utbytbar ljuskälla av en fackperson

Lampan är konstruerad speciellt för användning i hushållsapparater för matlagning. Den är inte lämplig för hållsrumsbelysning.

6. FELSÖKNING OCH TRANSPORT

6.1 FELSÖKNING

Om du fortfarande har problem med din apparat efter att du har kontrollerat dessa grundläggande felsökningssteg kontaktar du auktoriserad service eller kvalificerad tekniker.

Problem Möjlig orsak Lösning
Ugnen slår inte på. Strömmen är avstängd.		Kontrollera om det finns strömtillförsel.Kontrollera också om andra köksapparater fungerar.
Ingen värme eller ugnen värms inte upp.	Ugnstemperaturkontrollen felaktigt inställd.Ugnsluckan är öppen.	Kontrollera att ugnens temperaturkontrollreglage är korrekt inställt.
Ugnslampa (om tillgänglig) fungerar inte.	Lampan har fallerat.Elförsörjningen är frånkopplad eller avstängd.	Byt ut lampan i enlighet med instruktionerna.Se till att strömförsörjningen är påslagen vid vägguttaget.
Tillagning är ojämn inom ugnen.	Ugnshyllor är inkorrekt positionerade.	Kontrollera att rekommenderade temperaturer och hyllpositioner används.Öppna inte luckan ofta om du inte lagar saker som behöver vändas. Om du ofta öppnar luckan blir den inre temperaturen lägre och det kan påverka resultatet av din matlagning.
Timerknapparna kan inte tryckas in ordentligt.	Om det finns främmande föremål mellan timer-knapparna.Touchmodell: det finns fukt på kontrollpanelenLåsfunktionen är inställd.	Ta bort det främmande föremålet och försök igen.Ta bort fukten och försök igen.Kontrollera om knapplåsfunktionen är inställd.
Ugnsfläkten (om den finns) är bullrig.	Ugnshyllor vibrerar.	Kontrollera att ugnen är i nivå.Kontrollera att hyllor och eventuella bakredskap inte vibrerar eller är i kontakt med ugnens bakpanel.

6.2 TRANSPORT

Om du behöver transportera produkten ska du använda originalförpackningen och bära den med originalfodralet. Följ transportsymbolerna på förpackningen. Tejpa alla lösa delar på produkten för att förhindra att produkten skadas under transporten.

Om du inte har originalemballagen, förbered en transportlåda så att apparaten, särskilt produktens yttre ytor, skyddas mot yttre hot.

7. TEKNISKA SPECIFIKATIONER

7.1 ENERGIGUIDE

Fabrikat		vestfrost
Modell		VBO 1260 W Pyro
Typ av ugn ELEKTRISK
Massa kg 32,7
Energieffektindex - traditionell 103,6
Energieffektindex - fläkt 94,0
Energiklass A
Energiförbrukning (elektricitet) - traditionell kWh/cykel 0,87
Energiförbrukning (elektricitet) - fläkt kWh/cykel 0,79
Antal enheter 1
Värmekälla		ELEKTRISK
Volym I		68
Den här ugnen uppfyller kraven för EN 60350-1

8. ENERGISPARRÅD

8.1 För inbyggnadsugnar

Tillredningsprocesser Ta ut det tillbehör som ej skall användas Energisparråd

- Generellt ska lägsta temperatur som är angivet i receptet användas samt se om maten är klar efter kortast angivna beredningstid.

- Förvärmning av ugnen görs enbart när så är föreskrivet i receptet. -undvik att öppna ugnsluckan under tillredningen.

- Använ helst mörka/matta bakformar och fat av icke reflekterande material ( emaljerat stål, värmebeständigt glas, ytbehandlad aluminium/gjutjärn. Blanka material såsom rostfritt stål eller aluminium reflekterar värmen som därmed har svårare att nå maten. Lägg inte värmereflekterande stanniol i botten av ugnen.

Övervaka tillredningstiden för att undgå onödig energiåtgång. -använd timer eller stektermometer. Programmet Varmluft Plus kan användas till många rätter. Lägre temperatur kan användas än användning av programmet Over-undervarme då värmefördelningen i ugnskabinettet är effektivare samt att fler ugnsnivåer kan användas samtidigt.

"ECO-varmluft är en innovativ uppvärmningsform anpassad till små mängder tex till fryst pizza, småkakor men också för kötträtter samt stekning. Beredningen sker energisparande med optimal värmefördelning. Vid tillagning på en nivå sparas upp till 30 % energi med samma goda resultat. Undvik att öppna ugnsluckan vid tillagning. Grill med ventilation Används till grillrätter, då grillas maten på lägre temperatur än vid användning av andra grillprogram med maximal temperaturinställning.

- Om möjligt rekommenderas tillagning av flera rätter samtidigt på samma eller olika nivåer i ugnen.

Rätter som inte kan/ska tillredas samtidigt rekomenderas att lagas direkt efter varandra för att utnyttja den ärme som redan är skapad.

52378444
