Produkttyp	Inbyggd elektrisk ugn
Modell	VBO 2460 PN Pyro
Märke	Vestfrost
Energikälla	Elektrisk
Rengöringsmetod	Pyrolytisk
Ugnsvolym	71 L
Mått (HxBxD)	595 x 595 x 567 mm
Vikt	40 kg
Effekt	3,5 kW
Energiklass	A+
Antal tillagningsfunktioner	12
Temperaturområde	50 – 275 °C
Displaytyp	LED
Kontrolltyp	Touch & vridknappar
Dörrtyp	Kylig front, treglas
Barnlås	Ja
Automatisk avstängning	Ja
Säkerhetstermostat	Ja
Grill-effekt	2,5 kW
Varmluftsfläkt	Ja
Inbyggnadsinstallation	Ja
Reservdelstillgång	Tillverkarens support
Garanti	2 år

Vanliga frågor - VBO 2460 PN Pyro VESTFROST

Hur använder jag den pyrolytiska rengöringsfunktionen?

För att använda den pyrolytiska rengöringsfunktionen, ta bort alla tillbehör från ugnen. Stäng luckan och välj läget Pyrolytisk rengöring på kontrollpanelen. Ugnen värms upp till cirka 480°C för att bränna bort matrester. När cykeln är klar (vanligtvis 2-3 timmar), låt ugnen svalna och torka sedan bort askan från insidan med en fuktig trasa.

Vad är ugnsvolymen?

Vestfrost VBO 2460 PN Pyro har en användbar ugnsvolym på 71 liter, lämplig för stora familjer och flera rätter samtidigt.

Hur ställer jag in timern?

Tryck på knappen Timer på kontrollpanelen. Använd vredet för att justera önskad tid (upp till 23:59 timmar). Bekräfta genom att trycka på timerknappen igen. Ugnen piper när nedräkningen når noll och stängs automatiskt av om programmerad.

Vilka är måtten för installation?

Den inbyggda ugnen kräver en nisch med minsta mått på 595 mm höjd, 595 mm bredd och 567 mm djup. Se till att ventilationen är god och att strömförsörjningen är 230V/16A.

Hur byter jag ugnslampan?

Koppla bort ugnen från strömmen. Ta bort glaskåpan genom att vrida den moturs. Byt ut den gamla lampan mot en ny 25W/230V halogenlampa (G9-sockel). Skruva tillbaka kåpan och återställ strömmen.

Varför värms inte min ugn?

Kontrollera att ugnen är ansluten och att jordfelsbrytaren är på. Se till att rätt tillagningsfunktion är vald och att termostaten är inställd över rumstemperatur. Om problemet kvarstår kan värmeelementet eller termostaten vara felaktig; kontakta auktoriserad service.

Hur låser jag upp barnlåset?

För att avaktivera barnlåset, tryck och håll knappen Keylock i 3 sekunder tills låsikonen försvinner från displayen. Då blir ugnskontrollerna tillgängliga.

Vilka tillbehör ingår?

Ugnen levereras med en trådhylla, en droppbricka och en bakplåt. Extra tillbehör som en pizzasten eller grillspettssats kan köpas separat.

Kan jag använda aluminiumfolie i ugnen?

Ja, men undvik att täcka ugnsbotten eller värmeelementen helt, eftersom det kan fånga värme och skada ugnen. Använd folie endast på bakplåtar eller för att täcka rätter, och se till att den inte vidrör sidorna.

Hur kalibrerar jag temperaturen?

Om du misstänker felaktig temperatur kan du justera kalibreringen genom att gå in i inställningsmenyn. Tryck och håll Temperature och Timer samtidigt i 5 sekunder. Använd vredet för att justera offset (±20°C). Bekräfta genom att trycka på temperaturknappen.

BRUKSANVISNING VBO 2460 PN Pyro VESTFROST

SV Inbyggnadsugnar / bruksanvisning

Tilberedningstiden kan justeres i «dEF-» eller «DRIFT»-modus.

Justere minuttvarselet

Bruk av steketermometeret med tidtakeren

Plugg termometeret inn i braketten oppe til venstre i ovnen. Steketermometer-symbolet og «AUTO» vises på skjermen.

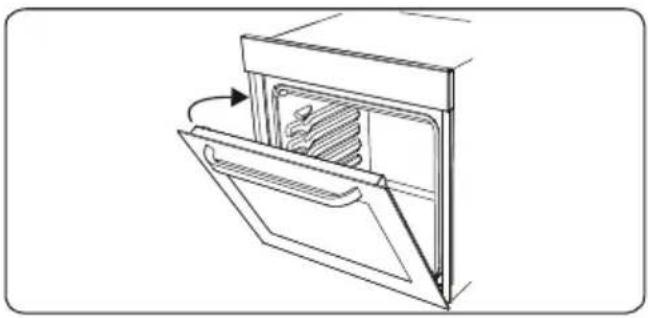

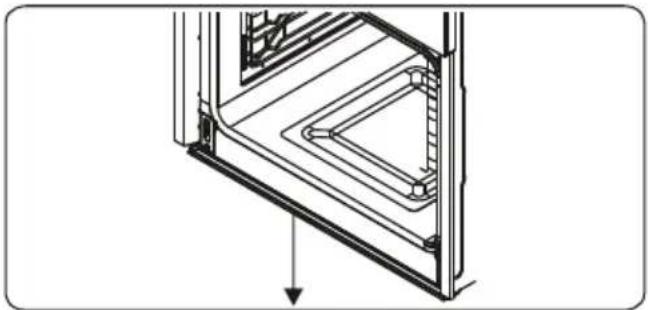

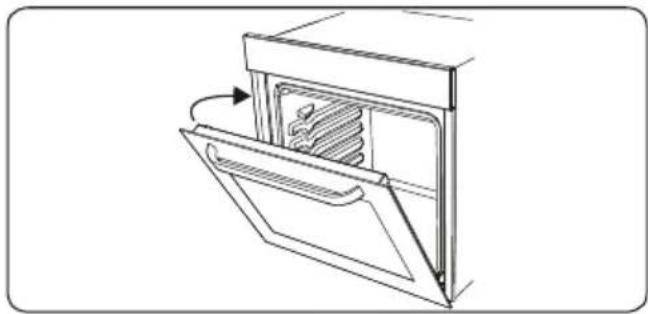

Stekeovnsdøren lukkes sakte av seg selv när den slippes like för lukket stilling.

Tack för att du valt denna produkt.

Denna bruksanvisning innehåller viktig säkerhetsinformation och instruktioner avseende drift och underhåll av din apparat. Var god och läs den här bruksanvisningen innan du använder din apparat och behåll den här boken för framtida referens.

Ikon Typ Betydelse
	WARNING Risk för allvarlig skada eller dödsfall
	RISK FÖR ELEKTRISK STÖT Risk för farlig spänning
	BRAND Varning; brandrisk/brandfarligt material
	FÖRSIKTIGHET Fara för person- eller egendomsskada
	VIKTIGT/OBSERVERA Korrekt drift av systemet

INNEHÅLL

1.SÄKERHETSINSTRUKTIONER 4
1.1 Allmänna säkerhetsvarningar 4
1.2 Installationsvarningar....6
1.3 Under användning ....7
1.4 Vid rengöring och underhåll....8
2.INSTALLATION OCH FÖRBEREDELSE FÖR ANVÄNDNING....9
2.1 Instruktioner till installatören....9
2.2 Installation av ugnen....9
2.3 Elektrisk anslutning och säkerhet....10
3.PRODUKTFUNKTIONER....12
4.ANVÄNDNING AV PRODUKTEN 13
4.1 Tillagningstidstabell 14
4.2 Användning av Full Touch kontroll-timer....15

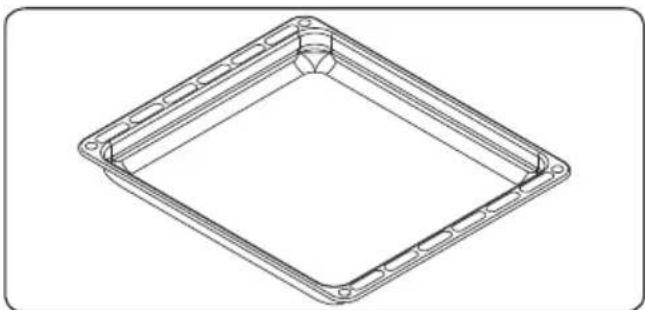

4.3 Tillbehör 17
5.RENGÖRING OCH UNDERHÅLL....19
5.1 Rengöring 19
5.2 Underhåll 22
6.FELSÖKNING OCH TRANSPORT 23
6.1 Felsökning....23
6.2 Transport 23
7.TEKNISKA SPECIFIKATIONER....24
7.1 Energiguide 24
8. ENERGISPARRÅD 25
8.1 För inbyggnadsugnar 25

1. SÄKERHETSINSTRUKTIONER

• Läs dessa anvisningar noggrant innan du använder apparaten och behåll dem på ett lämpligt ställe som referens vid behov.
• Denna manual har utarbetats för mer än en modell, därför kanske din apparat inte har alla de funktioner som beskrivs i den. Av detta skäl är det viktigt att vara särskilt uppmärksam på eventuella figurer medan du läser bruksanvisningen.

1.1 ALLMÄNNA SÄKERHETSVARNINGAR

- Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de har fått tillsyn eller instruktioner om användningen av apparaten på ett säkert sätt och förstår farorna som är inblandade. Barn ska inte leka med apparaten. Rengöring och användarunderhåll ska inte göras av barn utan tillsyn.

! WARNING: Apparaten och dess tillgängliga delar blir heta under användning. Försiktighet bör vidtas för att undvika att vidröra värmeelement. Håll barn under 8 år utom räckhåll om de inte övervakas kontinuerligt.

WARNING: Brandfara:

• Använd inte apparaten med hjälp av en extern timer eller separat fjärrkontroll.

• Under användning blir apparaten het. Försiktighet bör vidtas för att undvika att röra värmeelement inne i ugnen.

• Handtag kan bli heta efter en kort stunds användning.

• Använd inte hårda slipmedel eller skurborstar för att rengöra ugnsytor. De kan skrapa ytan vilket kan leda till att luckans glas splittras eller till skador på ytan.
• Använd inte ångrengörare för rengöring av apparaten.

⚠️ WARNING: För att undvika risk för elektriska stötar, se till att apparaten är avstängd innan lampan byts ut.
⚠️ FÖRSIKTIGHET: Tillgängliga delar kan vara heta vid tillagning eller grillning. Håll små barn borta från apparaten när den används.

- Under pyrolytiska operationer, ta bort överflödigt spill, ugnshyllor, hyllstöd, trådhyllor och alla tillbehör innan rengöring.

- Din apparat är tillverkad i enlighet med alla gällande lokala och internationella standarder och föreskrifter.

- Underhålls- och reparationsarbete får endast utföras av auktoriserade servicetekniker. Installations- och reparationsarbete som utförs av obehöriga tekniker kan vara farligt. Ändra eller modifiera inte apparatens specifikationer på något sätt. Olämpliga hällskydd kan orsaka olyckor.

- Innan du ansluter din apparat, se till att de lokala distributionsförhållandena (typ av gas- och gastryck eller elspänning och frekvens) och specifikationerna på apparaten är kompatibla. Specifikationerna för denna apparat finns angivna på etiketten.

⚠️ FÖRSIKTIGHET: Denna apparat är endast avsedd för matlagning och är endast avsedd för inomhus hushållsbruk. Den ska inte användas för något annat ändamål eller i någon annan applikation, t.ex. för icke-

hushållsanvändning, i kommersiell miljö eller för rumsuppvärmning.

• Använd inte ugnsluckehandtagen för att lyfta eller flytta apparaten.
• Alla möjliga åtgärder har vidtagits för att säkerställa din säkerhet. Eftersom glaset kan gå sönder, bör du vara försiktig vid rengöring för att undvika repor. Undvik att slå eller knacka på glaset med tillbehör.
• Se till att nätkabeln inte sitter fast eller skadas under installationen. Om nätkabeln är skadad måste den bytas ut av tillverkaren, dess servicetekniker eller liknande kvalificerade personer för att förhindra fara.
• Låt inte barn klättra på ugnsluckan eller sitta på den medan den är öppen.
• Vänligen håll barn och djur borta från denna apparat.

1.2 INSTALLATIONSVARNINGAR

• Använd inte apparaten innan den är helt installerad.
• Apparaten måste installeras av en behörig tekniker. Tillverkaren är inte ansvarig för eventuella skador som kan orsakas av felaktig placering och installation av obehöriga personer.
• När apparaten är uppackad, kontrollera att den inte har skadats under transporten. Vid eventuell defekt, använd inte apparaten och kontakta omedelbart en kvalificerad serviceagent. Material som används för förpackning (nylon, häftklamrar, skumplast, etc.) kan vara skadliga för barn och de bör samlas in och avlägsnas omedelbart.

• Skydda din apparat mot atmosfäriska effekter. Utsätt den inte för effekter som sol, regn, snö, damm och överfuktighet.

• Materialet runt apparaten (skåpet) måste klara en minimitemperatur på 100 °C.

• Apparaten får inte installeras bakom en dekorationsdörr för att undvika överhettning.

1.3 UNDER ANVÄNDNING

• När du först använder ugnen kan du märka en viss lukt. Detta är helt normalt och orsakas av isoleringsmaterialen på värmeelementen. Vi föreslår att innan du använder ugnen för första gången lämnar du den tom och kör den på maximal temperatur i 45 minuter. Se till att miljön där produkten är installerad är väl ventilerad.
• Var försiktig när du öppnar ugnsluckan under och efter tillagningen. Den heta ångan från ugnen kan orsaka brännskador.
• Placera inte brandfarliga eller brännbara material i eller nära apparaten när den används.
• Använd alltid ugnsvantar för att ta ur och byta mat i ugnen.
• Under inga omständigheter får ugnen fodras med aluminiumfolie eftersom överhettning kan uppstå.
• Placera inte tillagningskärl eller bakplåtar direkt på botten av ugnen medan du lagar mat. Basen blir mycket varm och skador kan uppstå på produkten.

Lämna inte ugnen obevakad vid tillagning med fasta eller flytande oljor. De kan fatta eld under extrema uppvärmningssituationer. Häll aldrig vatten på lågor som orsakas av olja, stäng istället av spisen och täck över kärlet med ett lock eller en brandfilt.

- Om produkten inte ska användas under en längre tid, stäng av huvudströmbrytaren.

• Plåtarna lutar när de dras ut. Var försiktig så att du inte spiller eller tappar het mat när du tar ut den ur ugnen.
• Lämna inget på ugnsluckan medan den är öppen. Detta kan ge obalanser hos ugnen eller skada luckan.
• Häng inte handdukar, trasor eller kläder från apparaten eller handtagen.

1.4 VID RENGÖRING OCH UNDERHÅLL

• Se till att din apparats nätanslutning är avstängd innan rengöring eller underhåll.
• Ta inte bort kontrollreglagen för att rengöra kontrollpanelen.
• För att bibehålla effektiviteten och säkerheten hos din apparat rekommenderar vi att du alltid använder originalreservdelar och kontaktar vår auktoriserade serviceagent vid behov.

EU-försäkran om överensstämmelse

CE Vi försäkrar att våra produkter uppfyller gällande EU-direktiv, beslut och förordningar och de krav som anges i de standarder som refereras.

Denna apparat har utformats för att användas endast för matlagning i hemmet. All annan användning (t.ex. uppvärmning av ett rum) är felaktigt och farligt.

Bruksanvisningen gäller för flera modeller. Du kan märka skillnader mellan dessa instruktioner och din modell.

2. INSTALLATION OCH FÖRBEREDELSE FÖR ANVÄNDNING

WARNING: Elektrisk anslutning av denna apparat ska utföras av en auktoriserad serviceperson eller en kvalificerad elektriker, enligt instruktionerna i denna handbok och i enlighet med gällande lokala föreskrifter.

• Felaktig installation kan orsaka problem och skador, för vilka tillverkaren inte tar något ansvar och garantin kommer inte vara giltig.
• Innan anslutning, se till att de lokala distributionsförhållandena (elspänning och frekvens) och justeringarna på apparaten är kompatibla. Justeringsvillkoren för denna apparat finns angivna på etiketten.
• De lagar, förordningar, direktiv och normer som gäller i användarlandet ska följas (säkerhetsbestämmelser, korrekt återvinning i enlighet med bestämmelserna etc.).

2.1 INSTRUKTIONER TILL INSTALLATÖREN Allmänna instruktioner

• Efter att du har tagit bort förpackningsmaterialet från apparaten och dess tillbehör, se till att apparaten inte är skadad. Om du misstänker någon skada, använd den inte och kontakta omedelbart auktoriserad service eller kvalificerad tekniker.
• Se till att det inte finns några brandfarliga eller brännbara material i närheten, t.ex. gardiner, olja, trasor etc. som kan ta eld.
• Bänkskivan och möblerna som omger apparaten ska vara gjorda av material som är resistenta mot temperaturer över 100° C.
• Apparaten får inte installeras direkt ovanför diskmaskin, kylskåp, frys, tvättmaskin eller torktumlare.

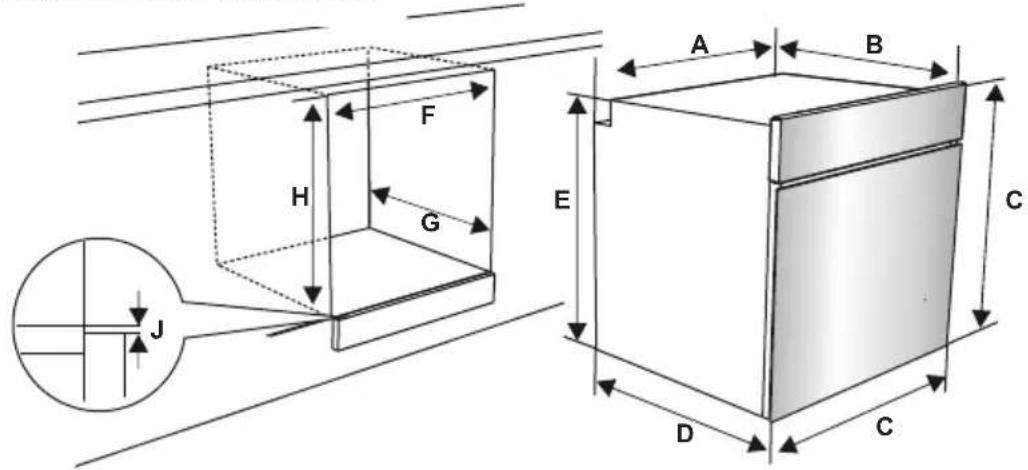

2.2 INSTALLATION AV UGNEN

Apparaterna levereras med installationssatser och kan installeras i en bänkskiva med lämpliga dimensioner. Mätten för håll och ugnsinstallation ges nedan.

A (mm)	557 min./max. F (mm) 560/580
B (mm)	550 min. G (mm) 555
C (mm)	595 min. H/I (mm) 600/590
D (mm)	575 min. J/K (mm) 5/10
E (mm)	576

Installation under en bänkskiva

Sätt i ugnen i skåpet genom att skjuta framåt, efter att ha gjort de elektriska anslutningarna. Öppna ugnsluckan och skruva i 2 skruvar i hålen i ugnsramen. När produktramen vidrör hålighetens träyta ska du dra åt skruvarna.

WARNING: Elektrisk anslutning av denna apparat ska utföras av en auktoriserad serviceperson eller en elektriker, enligt instruktionerna i denna handbok och i enlighet med gällande lokala föreskrifter.

WARNING: APPARATEN MÅSTE JORDAS.

- Innan apparaten ansluts till strömförsörjningen måste spänningsvärdet för apparaten (stämplat på apparatens märkskylt) kontrolleras så att det stämmer överens med den tillgängliga nätspänningen, och elkablarna måste kunna hantera apparatens strömförbrukning (anges också på märkskylten).

- Se till att isolerade kablar används under installationen. En felaktig anslutning kan skada apparaten. Om nätsladden är skadad och måste bytas ut ska detta utföras av behörig personal.

- Använd inte adaptrar, grenuttag och/eller förlängningssladdar.

- Nätkabeln ska hållas borta från heta delar av apparaten och får inte böjas eller tryckas ihop. Annars kan ledningen skadas, vilket medför kortslutning.

- Om apparaten inte är ansluten till elnätet med en kontakt måste en flerpolig frånskiljare (med minst 3 mm kontaktavständ) användas för att uppfylla säkerhetsföreskrifterna.

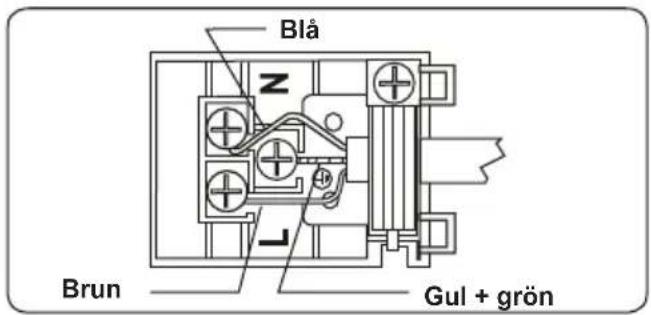

• Apparaten är konstruerad för en strömförsörjning på 220-240V. Om din strömförsörjning är annorlunda ska du kontakta behörig servicepersonal eller elektriker.
• Strömkabeln (H05VV-F) måste vara tillräckligt lång för att anslutas till apparaten, även om apparaten står vid skåpets framkant.
• Se till att alla anslutningar är tillräckligt åtdragna.
• Montera matningskabeln i kabelklämman och stäng sedan locket.
• Terminalboxanslutningen är placerad på terminalboxen.

Viktigt: Specifikationerna för produkten varierar och utseendet på din apparat kan skilja sig från det som visas i figurerna nedan.

Komponentlista

1. Kontrollpanel
2. Ugnsluckshandtag
3. Ugnslucka

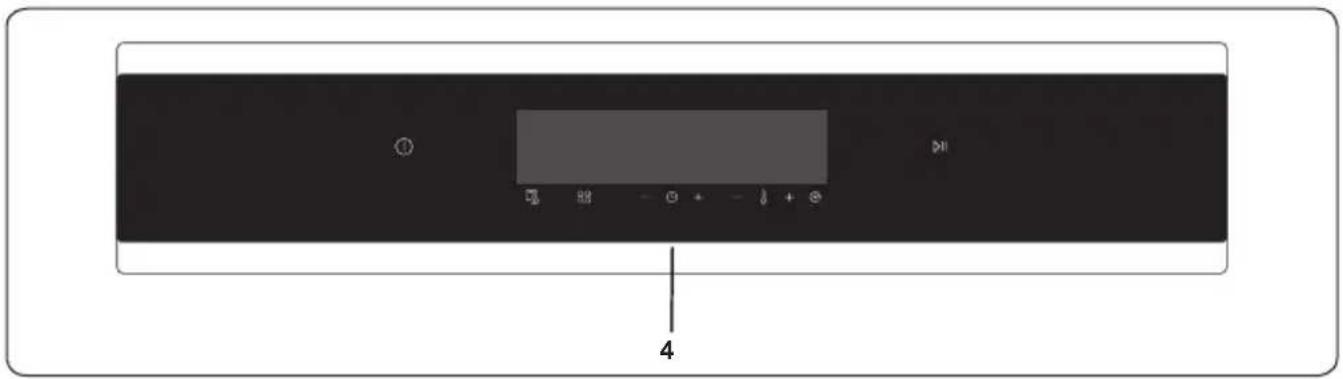

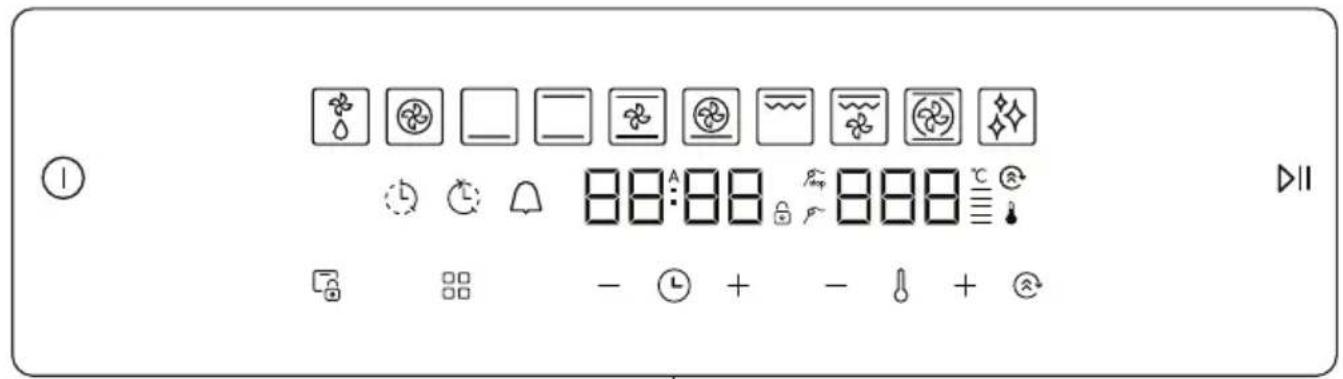

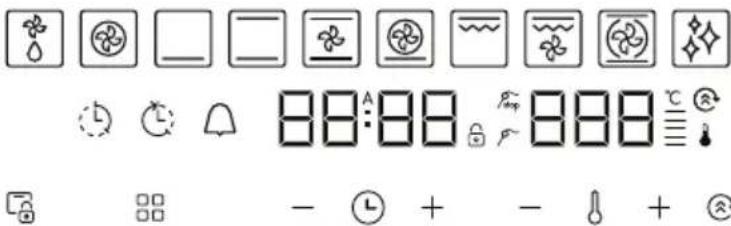

Kontrollpanel

* Din ugns funktioner kan vara olika på grund av modellen på din produkt.

Ugnens varningslampor kommer att slås på och fläkten startar. Om du vill använda upptiningsfunktionen,

placera din djupfrysta mat i ugnen på en hylla i tredje facket från botten. Det rekommenderas att du placerar en ugnsplåt under den tinande maten, för att fånga upp vatten som samlats på grund av smältande is. Denna funktion kommer inte att tillaga eller baka din mat, den kommer bara att bidra till att tina den.

Ugnens termostat och varningslampor kommer att slås på, ringvärmeelementen och fläkten startar. Turbofunktionen

fördelar värmen jämnt i ugnen så att all mat på alla ställen tillagas jämnt. Det rekommenderas att förvärma ugnen ca 10 minuter.

Nedre uppvärmningsfunktion: Ugnens termostat och varningslampor kommer att slås på och de nedre värmeelementen startar. Den nedre uppvärmningsfunk-

tionen är idealisk för att värma pizza, eftersom värmen stiger från botten av ugnen och värmer upp maten. Funktionen är lämplig för uppvärmning av mat i stället för tillagning.

Ugnens termostat och varningslampor kommer att slås på, de nedre och övre värmeelementen startar. Den statiska

tillagningsfunktionen avger värme, vilket säkerställer jämn tillagning av maten. Detta är idealiskt för att göra bakverk, kakor, ugnsbakad pasta, lasagne och pizza.

Förvärmning av ugnen i 10 minuter rekommenderas och det är bäst att använda en hylla i taget i denna funktion.

Fläktfunktion: Ugnens termostat och varningslampor kommer att slås på, de övre och nedre värmeelementen och fläkten startar. Denna

funktion är bra för bakning av bakverk. Tillagning utförs av de nedre och de övre värmeelementen inuti ugnen och av fläkten som tillhandahåller luftcirkulation, vilket kommer att ge en liten grilleffekt på maten. Det rekommenderas att förvärma ugnen ca 10 minuter.

Ugnens termostat och varningslampor kommer att slås på och de nedre värmeelementen och fläkten startar.

Fläkten och nedre uppvärmningsfunktionen är idealiska för tillagning av rätter som t.ex. pizza jämnt på kort tid. Fläkten sprider värmen jämnt iugnen, medan det nedre värmeelementet bakar maten.

Snabbare grillningsfunktion:

Ugnens termostat och varningslampor kommer att slås på, grillen och de övre värmeelementen

startar. Funktionen används för snabbare grillning och för att grilla mat med en större yta, som grillat kött. Använd de övre hyllorna i ugnen. Bestryk gallret lätt med olja för att förhindra att mat fastnar och placera maten i mitten av gallret. Placera alltid en plåt under maten för att fånga upp droppar av olja eller fett. Det rekommenderas att förvärma ugnen ca 10 minuter.

Varning: Vid grillning, måste ugnsluckan stängas och

ugnstemperaturen bör anpassas till 190C°.

Dubbel grill och fläktfunktion: Ugnens termostat och varningslampor kommer att slås på och grillen, de övre värmeelementen och

fläkten startar. Funktionen används för snabbare grillning av tjockare livsmedel och för grillning av mat med en större yta. Både de övre värmeelementen och grillen kommer att aktiveras tillsammans med fläkten för att säkerställa en jämn tillagning. Använd de övre hyllorna i ugnen. Bestryk gallret lätt med olja för att förhindra att mat fastnar och placera maten i mitten av gallret. Placera alltid en plåt under maten för att fånga upp droppar av olja eller fett. Det rekommenderas att förvärma ugnen ca 10 minuter.

Varning: Vid grillning, måste

ugnsluckan stängas och

ugnstemperaturen bör anpassas till 190C°.

Ugnstermostaten och varningslamporna tänds och ringvärmeelementet, övre värmeelementet, nedre värmeelementet och fläkten startar.

3D-funktionen sprider värmen jämnt och snabbt i ugnen så att all mat på alla ställen tillagar mat och jämnt. Tillagningstiden blir kortare än andra funktioner. Det rekommenderas att förvärma ugnen ca 10 minuter.

Dessutom gör den här funktionen dina bakverk mer fluffiga och mjuka.

Pyrolytisk rengöringsfunktion

Denna funktion låter dig grundligt rengöra insidan av ugnsutrymmet.

Varning: Innan du aktiverar den pyrolytiska rengöringsfunktionen, ta

bort allt överflödigt spill och se till att ugnen är tom. Lämna inte kvar något inuti ugnsutrymmet för att undvika skador.

- Innan du aktiverar den pyrolytiska rengöringsfunktionen, ta bort ugnsgallerhyllor och hyllstöd (om sådana finns) och se till att ugnsluckan är stängd.

• Ugnsluckan läses när pyrolytisk funktion startar.
• När den pyrolytiska rengöringsfunktionen är på, är det lämpligt att inte använda hällen om den är monterad ovanför ugnen. Detta kan leda till överhettning och skador på båda apparaterna.
• Under den pyrolytiska rengöringen blir ugnsluckan varm. Barn bör hållas borta tills den har svalnat.
• I slutet av den pyrolytiska rengöringen, visas aktuell tid på displayen.

4.1 TILLAGNINGSTIDSTABELL

Funktion	Disk
Statisk	Smördeg 2-3-4	170-190 3	5-45
	Sockerkaka 2-3-4	170-190	30-40
	Kaka 2-3-4	170-190 30	40
	Gryta 2 175	200 40-50
	Kyckling 2-3-4	200 45-60
Fläkt	Smördeg 2-3-4	170-190 2	5-35
	Sockerkaka 2-3-4	150-170	25-35
	Kaka 2-3-4	150-170 25	35
	Gryta 2 175	200 40-50
	Kyckling 2-3-4	200 45-60
Turbo	Smördeg 2-3-4	170-190 3	5-45
	Sockerkaka 2-3-4	150-170	30-40
	Kaka 2-3-4	150-170 25	35
	Gryta 2 175	200 40-50
Grillning	Grillade köttbullar	7 200	10-15
	Kyckling * 190	50-60
	Kotlett 6-7 200	15-25
	Biffstek	6-7 200	15-25

*Tillaga med stekspett om det finns tillgängligt.

4.2 ANVÄNDNING AV FULL TOUCH KONTROLL-TIMER

Funktionsbeskrivning
	På/Av		Snabbare grillnings-funktion		Autotillagning		Köttermometer stopp
	Upptining		Dubbel grill + fläktfunktion:		Temperaturfält Köttermometer
	Turbofunk-tion		3D-funktion Termoslat Tillagningstid
	Nedre funktion		Rengörings-funktion		Minus		Tillagningens sluttid
	Statisk funktion		Temperaturd-isplay		Plus Äggklocka
	Fläktfunk-tion		Tidsdisplay Knapplas-Boost
	Pizzafunk-tion		Läge Spela/pause Funktionsmeny
	Lucklås

Styrenheten stängs av efter 5 minuter om ingen funktion väljs eller ändras.

Apparaten styrs med touchkontrollsensorer. Funktionerna styrs genom att röra sensorfälten.

När du använder kontrollerna, kontrollera att du rör vid sensorfältet korrekt. Om din beröring är för platt eller för liten, kommer sensorerna inte att fungera korrekt.

Kylfläkten slås på automatiskt för att hålla apparatens ytor kylda. Fläkten fortsätter att gå tills den stängs av automatiskt, även efter det att ugnen har stängts av.

Ugnsfunktionsurval

Tryck på PÅ/AV-sensorn i 2 sekunder för att slå på styrenheten. Ugnen kommer att träda in i "dEF"-läge.

Avfrostningsfunktionen kommer som standard i "VÄNTA"-läge. Om du inte trycker på PLAY/PAUSE-sensorn kommer funktionen dock inte att starta. Under det här läget kan du välja önskade tillagningsfunktioner,

justera temperaturen, aktivera BOOST-funktionen och justera tillagningstiden, sluttiden, äggklockan och aktuell tid.

Under läge "dEF" kan den önskade tillagningsfunktion väljas genom att trycka på -sensorn. Varje tryck på -sensorn ändrar ugnsfunktionen, enligt nedan (en del av dessa tillagningfunktioner kanske inte förekommer i din spismodell):

Upptining → Turbo → Botten → Botten och toppen → Botten och toppen med fläkt → Pizza → Snabbare grillning (med/utan vändspett) → Dubbelgrill med fläkt (med/utan vändspett) → 3D → Vap clean

De använda elementen med anknytning till den valda funktionen visas.

När en tillagningsfunktion väljs med -sensorn kommer det föregående valda temperaturvärdet att visas på

temperaturdisplayen. Detta kan justeras med hjälp av PLUS- och MINUS-sensorer på sidorna av displayen. Temperaturen kan justeras inom intervallet 50°C till 275°C.

Efter att den önskade funktionen har valts och temperatur och tid är inställda, tryck på sensorn SPELA/PAUS för att starta ugnsfunktionen.

Ställa in tiden

När ugnen installerats måste den aktuella tiden justeras enligt följande instruktioner.

Tryck på PÅ/AV-sensorn för att slå på ugnen och gå in i läget "dEF". Under det här läget, tryck på sensorknappen LÄGE (☐) i 5 sekunder tills tiden har valts.

Symbolen för tid tänds på vänster sida och du kan justera den med hjälp av PLUS- och MINUS-sensorknapparna. För att slutföra tidsjusteringen, tryck på sensorn LÄGE (☐) en gång till eller tryck inte på någon knapp under 3 sekunder.

Tiden måste bara ställas in igen om apparaten har kopplats bort från strömförsörjningen under en lång tid.

Ställa in tillagningstiden

Tillagningstiden kan justeras under läge "dEF" eller under läge "DRIFT".

Ställa in äggklockan

Tryck på sensorn LÄGE (☐) tills äggklockssymbolen (☐) tänds på på klockdisplayen och "00:00" visas. Ställ in önskad tidsperiod för varningen genom att använda sensorknapparna PLUS och MINUS medan symbolen blinkar. När du har slutfört inställningen, tryck inte på några knappar på några sekunder, då kommer äggklockstimern att ställas in.

När timern när noll hörs en ljudvarning och Minute Minder-symbolen och "00:00" blinkar på tidsdisplayen. Tryck på valfri knapp för att stoppa ljudvarningen och symbolen försvinner.

Denna funktion hjälper dig att laga mat under en bestämd tidsperiod. Förbered maten för tillagning och placera den i ugnen. Välj sedan önskad tillagningsfunktion och temperaturen. Tryck på sensorn LÄGE (L) tills du ser

varaktighetstidssymbolen (☐) på tidsdisplayen. Ställ in önskad tillagningstid genom att använda sensorerna PLUS och MINUS medan timern är i detta läge. När du är klar med justeringen vänta tills aktuell tid visas

på skärmen och varaktighetstidssymbolen (☐)fortsätter vara tänd ON/OFF

När timern när noll, stängs ugnen av, en varningssignal ljuder och varaktighetstidssymbolen (☐) blinkar på tidsdisplayen. Rör vid valfri sensor på kontrollenheten för att avsluta ljudet.

Att justera avslutningen för tillagningstiden

Denna funktion används för att börja laga mat under en viss tid och inom en bestämd varaktighet. Förbered maten för tillagning och placera den i ugnen. Välj sedan önskad tillagningsfunktion och temperaturen.

Tryck på knappen LÄGE (L) o tills du ser tillagningsvaraktighetstidssymbolen (L) på tidsdisplayen. Ställ in önskad tillagningstid genom att använda sensorn PLUS och MINUS medan timern är i detta läge. När du är klar med justeringen vänta tills aktuell tid visas på skärmen och tillagningsvaraktighetstidssymbolen (L) fortsätter vara tänd

Tryck sedan på sensorn LÄGE (_) sensor button tills du ser symbolen Tillagningssluttid (_) på tidsdisplayen. Tiden och tillagningsvaraktighetstidssymbolen kommer att blinka. Ställ in önskad avslutningstid genom att använda sensorerna PLUS och MINUS medan timern är i detta läge. När du är klar med justeringen vänta tills aktuell tid visas på skärmen och symbolen för tillagningssluttid förblir tänd

Ugnen beräknar driftstiden genom att dra av tillagningsperioden från den inställda sluttiden, vid vilken den kommer att sluta vara i drift. Timern kommer att avge en ljudsignal och symbolen tillagningavslutningstid kommer att blinka. Att röra någon knapp på timern kommer att avsluta ljudvarningen.

Digital timer ljudjustering

För att ändra varningsljudet, medan tidsdisplayen visar aktuell tid, tryck och håll sensorn TERMOSTAT (☐) i 5 sekunder tills en ljudsignal hörs. Därefter hörs olika signalljud varje gång PLUS- och MINUS-knapparna intill termostatknappen trycks in. Det finns em olika typer av signalljud. Om "tn0" väljs kommer alla ljud att stängas av utom larm- och felljud. Välj det ljud du vill ha och tryck inte på någon knapp. Efter en kort tid kommer det valda signalpipet att sparas.

Boost-funktion:

Denna funktion används för att förkorta förvärmningstiden. You can preheat in Turbo, Fan, Static or Pizza functions. In order to preheat, it is sufficient to press the BOOST (®) sensor after selecting the desired cooking function.

Använd denna funktion för att värma upp ugnen till önskad temperatur så snabbt som möjligt. Detta läge är inte lämpligt för tillagning.

Knapplåsfunktion

Knapplåset används för att förhindra oavsiktliga ändringar av ugnens inställningar.

För att aktivera knapplåset, tryck på sensorknapparna PLUS och MINUS i 3 sekunder tills du ser nyckellässymbolen (💡) på displayen. För att avaktivera knapplåset, tryck på sensorknapparna PLUS och MINUS i 3 sekunder tills nyckellässymbolen (💡) försvinner från displayen.

När knapplåset är aktiverat kan endast PÅ/AV-sensorn aktiveras. Alla andra knappar förblir låsta.

Lucklås

När LUCKLÅSKNAPPEN (6) trycks in i 3sekunder aktiveras lucklåset.

Tryck på LUCKLÅSKNAPPEN (☐) igen i 3 sekunder för att låsa upp luckan.

"Lås"visas på skärmen i 5 sekunder medan det pyrolytiska lucklåset är aktiverat. Om lucklåset är aktivt visas "Lås" på skärmen i 5 sekunder, aktuell tid i 5 sekunder.

Luckläset kan inte styras i den pyrolytiska funktionen.

4.3 TILLBEHÖR

EasyFix-trådracket

Rengör tillbehören noggrant med varmt vatten, diskmedel och en mjuk rengöringstrasa vid första användningen.

- Sätt in tillbehöret i rätt läge i ugnen.

- Se till att det är ett avständ på minst 1 cm mellan fläktkåpan och tillbehören.

- Var försiktig då husgeråd och/eller tillbehör tas ut ur ugnen. Varma rätter eller tillbehör kan orsaka brännskador.

- Tillbehör kan deformeras av värme. När de svalnat återfår de sitt ursprungliga utseende och funktion.

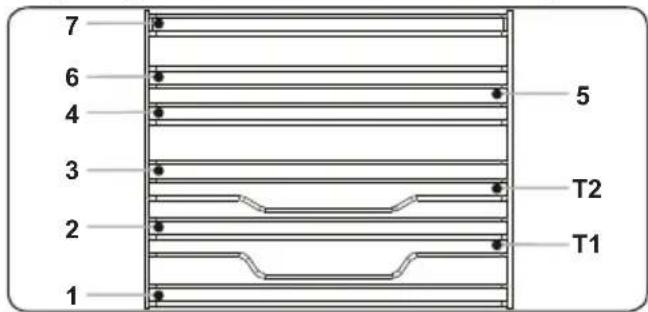

- Plåtar och trådgaller kan placeras på valfri nivå från 1 till 7.

- Nivå 3 rekommenderas för enkelnivåtillagning.

- Nivå T2 rekommenderas för enkelnivåtillagning med teleskopskenorna.

- Nivå 2 och Nivå 4 rekommenderas för dubbelnivåtillagning.

- Grillspettgallret måste placeras på Nivå 3.

- Nivå T2 används för placering av grillspettgaller med teleskopskenorna.

****Tillbehör kan variera beroende på modell.

Den djupa formen

Den djupa formen används lämpligen vid tillagning av grytor.

Placera plåten i ett valfritt rack och skjut in den längst in för att se till att det sitter ordentligt.

• Placering av Meat Probe
• För in termometern innan tillagningen börjar.
• För in termometern i sidan av steken så att spetsen hamnar i dess mitt.
• För in hela termometern, ända upp till handtaget.
• Det rekommenderas att vända på steken efter halva tillagningstiden. Tänk på detta när du placerar termometern för att undvika problem senare.
• Termometerns spets får inte vidröra ben eller feta områden. Dessutom ska den inte vara i ett ihåligt område, vilket skulle kunna vara fallet vid tillagning av fågel.
• Ställ in steken med den redan införda termometern i ugnen.
• Anslut termometern till uttaget i ugnens vänstra, övre del.

Använda köttermometern med timern

Använda köttermometern med timern Anslut termometern till uttaget i ugnens vänstra, övre del, och symbolen för köttermometer samt temperaturen visas på displayen. När köttermometern är ansluten kommer endast manuell tillagning att tillämpas och från huvudmenyn. När köttermometern är ansluten eller avkopplad kommer den löpande funktionen att återställas och återgå till förblir på den inställda ugnsfunktionen.

När köttermometern är ansluten kan Statisk/ Fläkt/ Pizza/ Grillning/ Snabbare grillning/ Dubbelgrill+Fläkt väljas. På skärmen kommer köttermometerns temperatur/ symbol för köttermometer att visas på displayen och funktioner kan väljas. Även symbolen för temperatur som används för att justera köttermometerns temperatur mellan 30°C - 100°C under tillagning och före tillagning. Köttsondstemperaturen, ugnens kärntemperatur justeras. Genom att trycka på uppspelnings-/paussymbolen startas tillagningen med hjälp av kötttermometern, och eftersom kötttermometern värms upp till önskad temperatur kommer värmedisplayen att laddas. När värmedisplayen är helt laddad avslutas tillagningen med en ljudvarning.

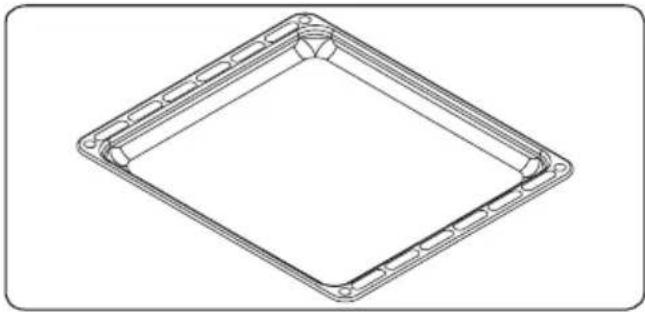

Den grunda formen

Den grunda formen används lämpligen vid tillagning av bakverk.

Placera plåten i ett valfritt rack och skjut in den längst in för att se till att den sitter ordentligt.

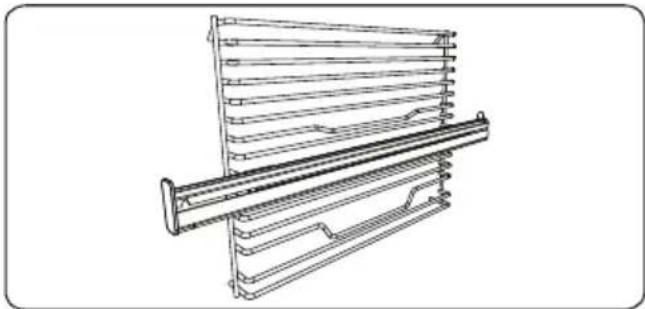

Teleskopskenan kan dras ut helt för enkel åtkomst till maten.

Rengör tillbehören noggrant med varmt vatten, diskmedel och en mjuk rengöringstrasa vid första användningen.

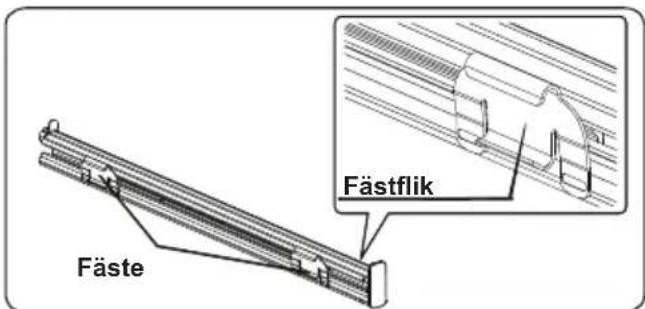

- Teleskopskenorna läses fast i sitt läge på trädracket med fästflikarna på fästena.

• Ta bort sidolisten. Se avsnittet "Borttagning av trådhyllan".

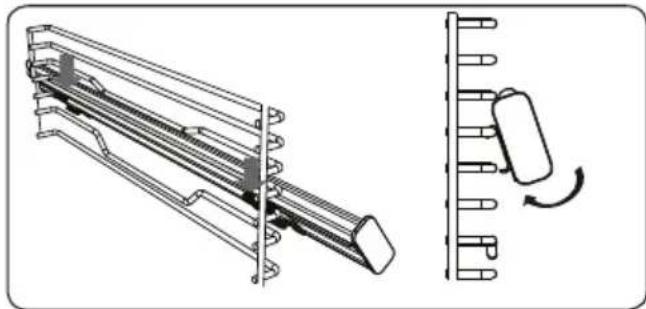

• Varje teleskopskena har övre och nedre fästen med vars hjälp skenorna kan flyttas.
• Häng fast teleskopskenans övre fästen i sidorackets referensnivåtråd och tryck samtidigt på de nedre fästena tills du tydligt hör att fästena kläms fast i sidorackets fästnivåtråd.
• Vid borttagning, håll i främre delen av skenan och följ föregående instruktioner i omvänd ordning.

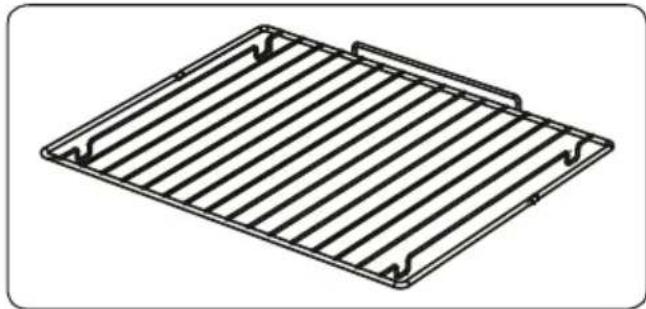

Trådgallret

Trådgallret är mest lämpligt för grillning eller tillagning av mat i ugnsvänliga behållare.

Placera gallret korrekt i något motsvarande rack i ugnsutrymmet och skjut in det så längt det går.

Ugnslucka med mjuk stängning

Ugnsluckan stängs långsamt av sig själv när den släpps strax innan stängt läge.

I vissa fall av tillagning kan kondens uppträda på ugnsdörrens inre glas. Detta är inte ett produktfel.

Öppna ugnsluckan i grillpositionen och låt den vara i denna position i 20 sekunder.

Vatten kommer droppa till uppsamlaren.

Låt ugnen svalna och torka av insidan av luckan med en torr handduk. Denna procedur måste genomföras regelbundet.

WARNING: Stäng av apparaten och låt den svalna innan du rengör.

Allmänna instruktioner

• Kontrollera om rengöringsmaterialet är lämpligt och rekommenderat av tillverkaren innan du använder det på din apparat.
• Använd rengöringskrämer eller flytande rengöringsmedel som inte innehåller partiklar. Använd inte kaustiska (frätande) krämer, slipmedel, grov stålull eller hårda verktyg eftersom de kan skada ugnsytorna.

Använd inte rengöringsmedel som innehåller partiklar, eftersom de kan skrapa glaset, emaljerade och/eller hade delar av din apparat.

- Om några vätskor flödar över, rengör omedelbart för att undvika att delar skadas.

Använd inte ångrengörare för rengöring av någon del av hållen.

• Insidan av emaljerade ugnar rengörs bäst när ugnen är varm.
• Torka ugnen med en mjuk trasa som blöts i tvålvatten efter varje användning. Torka sedan ugnen igen med en våt trasa och torka sedan.
• Du kan behöva använda ett flytande rengöringsmedel ibland för att helt rengöra ugnen.

WARNING: Innan du aktiverar den pyrolytiska rengöringsfunktionen, avlägsna eventuella större spill och se till att ugnen är tom. Lämna inte något inuti ugnen, t.ex. trådgaller, plåtar eller ugnshyllor och stöd (i förekommande fall), eftersom de kan skadas under pyrolytisk rengöring.

- Ugnsutrymmet är belagt med en speciell emalj som tål höga temperaturer. Under den pyrolytiska rengöringen kan temperaturen i ugnen nå cirka 475 °C.

- Ugnsluckan låses automatiskt, för din säkerhet, medan den pyrolytiska rengöringsfunktionen är i drift. När rengöringen är klar kommer kylfläkten att aktiveras och ugnen förblir låst tills den har svalnat.

- Det är tillrådligt att torka av ugnen med en svamp som blötlagts i varmt vatten efter varje tillagning eller pyrolytisk rengöringscykel.

• Under den pyrolytiska operationen kommer en lukt och vissa ångor att komma ut på grund av förstörelsen av matrester i ugnen. Detta är normalt. Ugnsrengöringsångor kan vara dödliga för fåglar, barn och husdjur, så alla bör hållas borta tills åtgärden är klar.
• Området där ugnen är installerad bör hållas väl ventilerat, särskilt under den pyrolytiska rengöringsfunktionen, och alla dörrar som leder in i området bör stängas för att undvika att lukten och ångorna släpps igenom.

Rengöring av glasdelarna

• Rengör regelbundet glasdelarna på din apparat.
• Använd glasrengöring för att göra rent insidan och utsidan av glasdelarna. Skölj sedan och torka dem noggrant med en torr trasa.

• Rengör regelbundet delarna av rostfritt stål på din apparat.
• Torka delarna av rostfritt stål med en mjuk trasa som blöts vatten. Torka dem noggrant med en torr trasa.

Rengör inte delarna av rostfritt stål när de fortfarande är heta efter tillagning.

Lämna inte ättika, kaffe, mjölk, salt, vatten, citron eller tomatjuice på rostfritt stål under lång tid.

Rengöring av målade ytor (i förekommande fall)

- Fläckar av tomat, tomatpuré, ketchup, citron, oljederivat, mjölk, sockerhaltiga livsmedel, sockerhaltiga drycker och kaffe ska rengöras med en trasa doppad i varmt vatten omedelbart. Om dessa fläckar inte rengörs och får torka på ytorna de är på, ska de INTE gnuggas med hårda föremål (spetsiga föremål, stål- och plastskurtrådar, ytskadande disksvamp) eller rengöringsmedel som innehåller höga halter alkohol, fläckborttagningsmedel, avfettningsmedel, kemikalier med slipande ytor. Annars kan korrosion uppstå på de pulvermålade ytorna och fläckar kan uppstå. Tillverkaren kommer inte att hållas ansvarig för skador orsakade av användning av olämpliga rengöringsprodukter eller metoder.

Borttagande av innerglas

Innan du rengör ugnsluckans glas måste du ta bort ugnsluckan enligt nedan.

1. Skjut glaset mot riktning B och lossa från platsbeslaget (x). Dra ut glaset i riktning mot A.

För att byta ut innerglas:

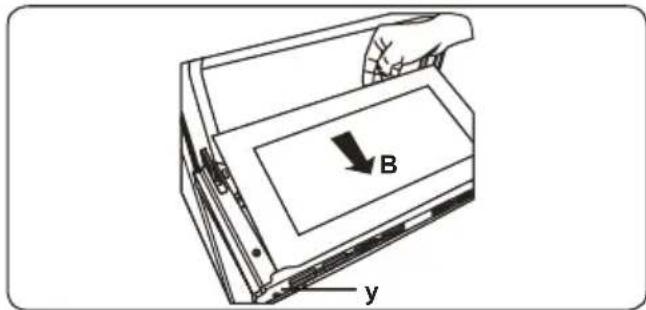

1. Skjut glaset mot och under platsbeslaget (y) i riktning mot B.

1. Placera glaset under platshållaren (x) i riktning mot C.

Om ugnsluckan är en trippel glaslucka, kan det tredje glasskiktet tas bort på samma sätt som det andra glasskiktet.

Borttagande av ugnsluckan

Innan du rengör glaset på ugnsluckan måste du ta bort ugnsluckan enligt nedan:

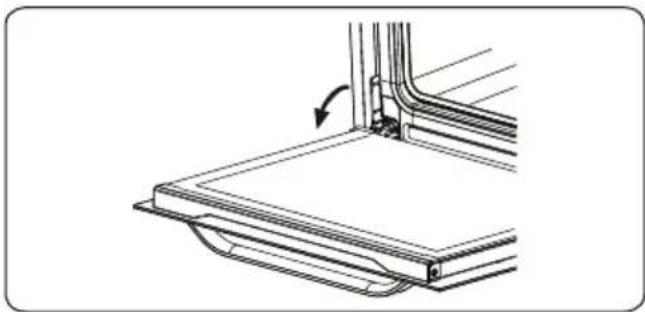

1. Öppna ugnsluckan.

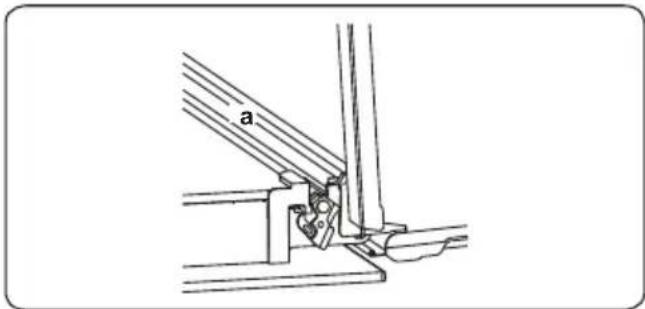

1. Öppna låsregeln (a) (med hjälp av en skruvmejsel) till slutpositionen.

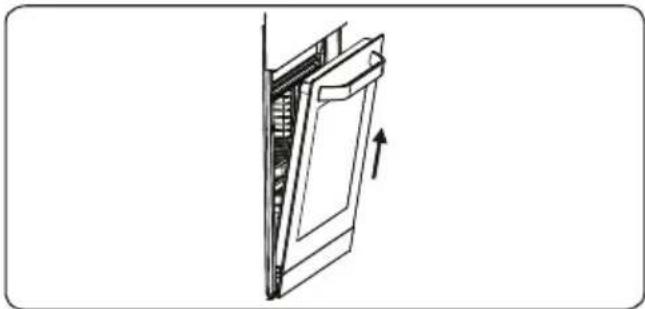

1. Stäng luckan tills den nästan när helt stängt läge och ta bort luckan genom att dra den mot dig.

Borttagande av ugnsgallret

För att ta bort ugnsgallret, dra i ugnsgallret enligt bilden. Efter att ha lossat det från klämmorna (a), lyft upp det.

WARNING: Underhållet av denna apparat bör endast utföras av auktoriserad servicepersonal eller en ficerad tekniker.

Byte av ugnslampa

WARNING: Stäng av apparaten och låt den svalna innan du rengör apparaten.

• Ta bort glaslinsen och ta sedan bort glödlampan.
• Sätt in den nya glödlampan (motständskraftig mot 300° C) för att ersätta den glödlampa som du tagit bort (230 V, 15-25 Watt, Typ E14).
• Sätt tillbaka glaslinsen och sedan är ugnen klar för användning.
• Produkten innehåller en ljuskälla i energieffektivitetsklass G.
• Ljuskällan kan inte bytas ut av slutanvändaren. Kundtjänst måste hjälpa till..

Utbytbar ljuskälla av en fackperson

Lampan är konstruerad speciellt för användning i hushållsapparater för matlagning. Den är inte lämplig för ållsrumsbelysning.

6. FELSÖKNING OCH TRANSPORT

6.1 FELSÖKNING.

Om du fortfarande har problem med din enhet efter att ha kontrollerat dessa grundläggande felsökningssteg, kontakta en auktoriserad serviceperson eller kvalificerad tekniker.

Problem Möjlig orsak Lösning
Ugnen startar inte. Strömmen är avstängd.		Kontrollera om det finns ström. Kontrollera även att andra köksenheter fungerar.
Ingen värme eller ugnen värms inte upp.	Ugnens temperaturkontroll är felinställd.Ugnsluckan har lämnats öppen.	Kontrollera att ugnens temperaturreglage är korrekt inställt.
Ugnslampan (om sådan finns) fungerar inte.	Lampan har gått sönder.Elförsörjningen är frånkopplad eller avstängd.	Byt lampa enligt anvisningarna.Se till att elförsörjningen är påslagen vid vägguttaget.
Matlagning är ojämn i ugnen.	Ugnens hyllor är felaktigt placerade.	Kontrollera att de rekommenderade temperaturerna och hyllpositionerna används.Öppna inte luckan ofta om du inte tillagar saker som måste vändas. Om du öppnar luckan ofta kommer innertemperaturen att bli lägre och detta kan påverka resultatet av din matlagning.
Timerknapparna kan inte tryckas ordentligt.	Det finns främmande föremål mellan timerknapparna.Touch-modell: det finns fukt på kontrollpanelen.Knapplåsfunktionen är inställd.	Ta bort främmande föremål och försök igen.Ta bort fukten och försök igen.Kontrollera om knapplåsfunktionen är inställd.
Ugnsfläkten (om tillgänglig) är bullrig.	Ugnshyllorna vibrerar.	Kontrollera att ugnen står plant.Kontrollera att hyllorna och eventuella bakplåtar inte vibrerar eller är i kontakt med ugnens bakpanel.
Kylfläkten fortsätter att gå efter att ugnen stängts av.	Elektroniskt styrd ugnssfläkt körs automatiskt under en viss tid för att kyla ugnen.	Fläkten stängs av automatiskt när de elektroniska komponenterna har svalnat tillräckligt.
Ugnen har stängts av.	Elektroniskt styrda ugnar stängs av automatiskt om ingen funktion är i drift.	Ugnen stänger av sig själv automatiskt för att spara energi om inga andra åtgärder vidtas inom en viss tidsram efter att den har slagits på eller efter slutet av ett tillagningsprogram.
Om luckan öppnas under en fläktassisterad funktion stannar den interna fläkten.	Elektroniskt styrda ugnar med en luckbrytare stoppar tillagningen om ugnsluckan öppnas.	Det är en normal drift av apparaten, användbart vid tillagning av mat för att undvika alltför stora värmeutsläpp. När luckan är stängd startar ugnen om till normal drift.

6.2 TRANSPORT

Om du behöver transportera produkten ska du använda originalförpackningen och bära den i originalkartongen. Följ transporttecknen på förpackningen. Tejpa alla oberoende delar på produkten för att förhindra skador på produkten under transport.

Om du inte har originalförpackningen ska du förbereda en transportlåda så att apparaten, särskilt de yttre ytorna på produkten, skyddas mot yttre hot.

7. TEKNISKA SPECIFIKATIONER

7.1 ENERGIGUIDE

Fabrikat		vestfrost
Modell VBO 2460 PN Pyro
Typ av ugn ELEKTRISK
Massa kg 37,4
Energieffektindex - traditionell 105,7
Energieffektindex - fläkt 94,3
Energiklass A
Energiförbrukning (elektricitet) - traditionell kWh/cykel 0,93
Energiförbrukning (elektricitet) - fläkt kWh/cykel 0,83
Antal enheter 1
Värmekälla ELEKTRISK
Volym I 78
Den här ugnen uppfyller kraven för EN 60350-1

8. ENERGISPARRÅD

8.1 För inbyggnadsugnar

-Tillredningsprocesser

-Ta ut det tillbehör som ej skall användas

-Generellt ska lägsta temperatur som är angivet i receptet användas samt se om maten är klar efter kortast angivna beredningstid.

-Förvärmning av ugnen görs enbart när så är föreskrivet i receptet.

-Undvik att öppna ugnsluckan under tillredningen.

-Använ helst mörka/matta bakformar och fat av icke reflekterande material ( emaljerat stål, värmebeständigt glas, ytbehandlad aluminium/gjutjärn. Blanka material såsom rostfritt stål eller aluminium reflekterar värmen som därmed har svårare att nå maten.

Lägg inte värmereflekterande stanniol i botten av ugnen.

-Övervaka tillredningstiden för att undgå onödig energiåtgång. -använd timer eller stektermometer.

-Programmet Varmluft Plus kan användas till många rätter. Lägre temperatur kan användas än användning av programmet Over-undervarme, då värmefördelningen i ugnskabinettet är effektivare samt att fler ugnsnivåer kan användas samtidigt.

-ECO-varmluft är en innovativ uppvärmningsform anpassad till små mängder tex till fryst pizza, småkakor men också för kötträtter samt stekning. Beredningen sker energisparande med optimal värmefördelning. Vid tillagning på en nivå sparas upp till 30 % energi med samma goda resultat. Undvik att öppna ugnsluckan vid tillagning.

-Grill med ventilation Används till grillrätter, då grillas maten på lägre temperatur än vid användning av andra grillprogram med maximal temperaturinställning.

-Om möjligt rekommenderas tillagning av flera rätter samtidigt på samma eller olika nivåer i ugnen.

-Rätter som inte kan/ska tillredas samtidigt rekomenderas att lagas direkt efter varandra för att utnyttja den ärme som redan är skapad.
