BRUKSANVISNING 25-9755 Biltema

Tillverkat för Biltema Sweden AB, Garnisonsgatan 26, 254 66 Helsingborg. Tel: [phone].

Importør: Biltema Norge AS. Postboks 74, 3401 Lier. Tlf: [phone].

Maahantuoja/Importör: Biltema Suomi Oy, Iltaruskontie 2, FIN-00750 Helsinki/Helsingfors. Puh.: [phone]

Importor: Biltema Danmark A/S, Boks 175, 9230 Svenstrup J, Tlf.: [phone]

www.biltema.com

TRYCKVATTENPUMP

PRODUKTBESKRIVNING

Självsugande kugghjulspump, med integrerad backventil och elektronisk tryckgivare (förinställd på 1,5 bars inkopplingstryck).

För användning som automatisk tryckvatten-pump i båtar, husbilar etc.

För både söt- och saltvatten, samt diesel.

Pumphus i mässing, PTFE-kugghjul, rostfri axel och gummiläppstätning.

Ej avsedd för kontinuerlig drift.

TEKNISKA SPECIFIKATIONER

Volt: 12 V/24 V

Säkring: 7,5 A

Strömförbrukning: .....ca 6 A (vid 1,5 bar)

Kapacitet:....8 l/min.

(vid 2 m tryckhöjd)

Inkopplingstryck: .....1,5 bar

Slanganslutning: .....R 1/2"

Vikt: 1,2 kg

Mått: 163 x 114 x 73 mm

(lxbxh)

TEMP. & FUKTIGHET

Temperatur: . . . min. -10 °C/max. +60 °C

Relativ luftfuktighet: max. 90 %

Ovan angivna temperaturer är tillämpliga för alla komponenter på pumpen och måste åtföljas för att undvika skada eller tekniska fel.

INLEDANDE KONTROLL

Kontrollera så att det inte uppkommit några skador på pumpen under transport eller lagring. Både inlopps- resp. utloppskanal måste noggrant rengöras från damm och lämningar av packmaterial. Kontrollera så att båtens elsystem (12 V/24 V) överensstämmer med pumpens tekniska specifikationer.

PLACERING AV PUMPEN

Pumpen kan monteras i vilken position som helst. Skruvas fast tillsammans med de vibrationsdämpande gummifötter som medföljer pumpen. Genom att montera dessa minskas ljud- och vibrationsnivån. Montera EJ pumpen på en plats där det finns lättantändliga ångor eller gaser.

MONTERING AV ANTIVIBRATIONSKUDDAR

*Skruvar medföljer ej.

Montera pumpen på en plats som lätt kan nås för inspektion. Pumpen är märkskyddad enl. IP55.

RÖR/SLANGDRAGNING

Avlägsna först ev. skyddslock från pumpens anslutningar.

Innan tryckslangen ansluts, fyll delvis pump-kammaren med vatten för att underlätta flödet.

Placera ej pumpen högre än 1,5 m över miniminivån på den vätska som skall pumpas.

Se till att utloppsslangen är tom.

Undvik att in- och utloppsslangarna får några snäva böjar för optimal effektivitet hos pumpen.

Använd för ändamålet godkända slangar och kopplingar.

ELEKTRISK INKOPPLING

Inkoppling skall ske direkt till båtens 12 V/24 V-batteri.

Pumpen måste avsäkras med lämplig säkring (7,5 A).

Elkabelns tvärsnittsarea vid olika avständ mellan pump och batteri:

< 10 m = 1,5 mm², > 10 m = 2,5 mm².

För tunna kablar innebär spänningsfall/ effektförlust och därmed reducerad pumpeffekt, samt även överhettning av kablarna.

Kapaciteten som anges på maskinskylten (8 l/min. vid 2 m tryckhöjd) gäller vid användning av slang med ∅ 12 mm inv. diameter.

För att säkerställa korrekt flödesriktning hos pumpen (enl. pilmarkeringen på pumpen) så måste pumpmotorns röda (+) kabel anslutas till batteriets plus (+) pol och pumpmotorns svarta (-) kabel anslutas till batteriets minus (-) pol.

DEN ELEKTRONISKA TRYCKSENSORNS ARBETSSÄTT

Den elektroniska trycksensorn kontrolleras av en 8 MHz microprocessor, som konstant kontrollerar tryck, ström och spänning hos pumpmotorn för att garantera bästa utförande under alla driftsbetingelser. Den variabla varvtalsregleringen (rpm) hos elmotorn är proportionell med kravet på flödeshastigheten och har den fördelen att den sänker ljudnivån, strömförbrukningen och det mekaniska slitaget jämfört med den tidigare mekaniska tryck-strömbrytaren.

Tryckvattenpumpen kan anslutas till både 12 V/24 V och 24 V och kommer att garantera samma prestanda under samma absorberad belastning.

Den elektroniska trycksensorn har en trefärgad LED som ger information till användaren beträffande pumpens funktionella status.

När grön LED blinkar betyder det att pumpen är i "stand by"-läge vid max. förinställt tryck i avvaktan på kommande vattenbehov (ex. öppning av en vattenkran).

När grön LED lyser konstant, så ökas pumpflödet för att komma upp till det förinställda trycket och tillmötesgå den efterfrågade flödeshastigheten.

När gul LED lyser konstant, så har pumpen kommit upp till det förinställda trycket och har säkerställt flödeshastigheten för att kunna upprätthålla ett konstant tryck i vattenledningen.

När röd LED börjar flimra påvisar detta att pumpen gradvis minskar flödeshastigheten för att minska trycket till det förinställda värdet.

Pumpen är skyddad mot kortslutning och överbelastning. Om en kortslutning eller överbelastning inträffar stannas pumpen omedelbart och röd LED börjar blinka.

Det elektroniska systemet kommer att försöka aktivera pumpen på nytt upp till 4 gånger med 30-sekunds intervaller. Om det sista försöket misslyckas så kommer röd LED att lysa konstant. Användaren måste då stänga av pumpen och sedan starta den igen.

SKÖTSEL & UNDERHÅLL

Inget speciellt underhåll krävs om pumpen används för pumpning av diesel. Om pumpen inte ska användas under en period av minst 30 dagar (speciellt vid pumpning av söt- eller saltvatten) så rekommenderas att köra sötvatten genom pumpen och sedan lossa frontplattans skruvar. Vid återanvändning, kör pumpen kort (några sekunder) och drag sedan fast skruvarna igen.

Kontrollera regelbundet pumpen och håll ev. inloppsfilter rent.

Kontrollera varje månad pumpkammaren och håll den ren från främmande föremål.

Kontrollera varje månad att elkabeldragningen är i god kondition.

Var 500:e drifttimma ska pumpmotorns kolborstar bytas ut.

Vid ev. service och reparation får endast original reservdelar användas.

EL-AVFALL

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC)

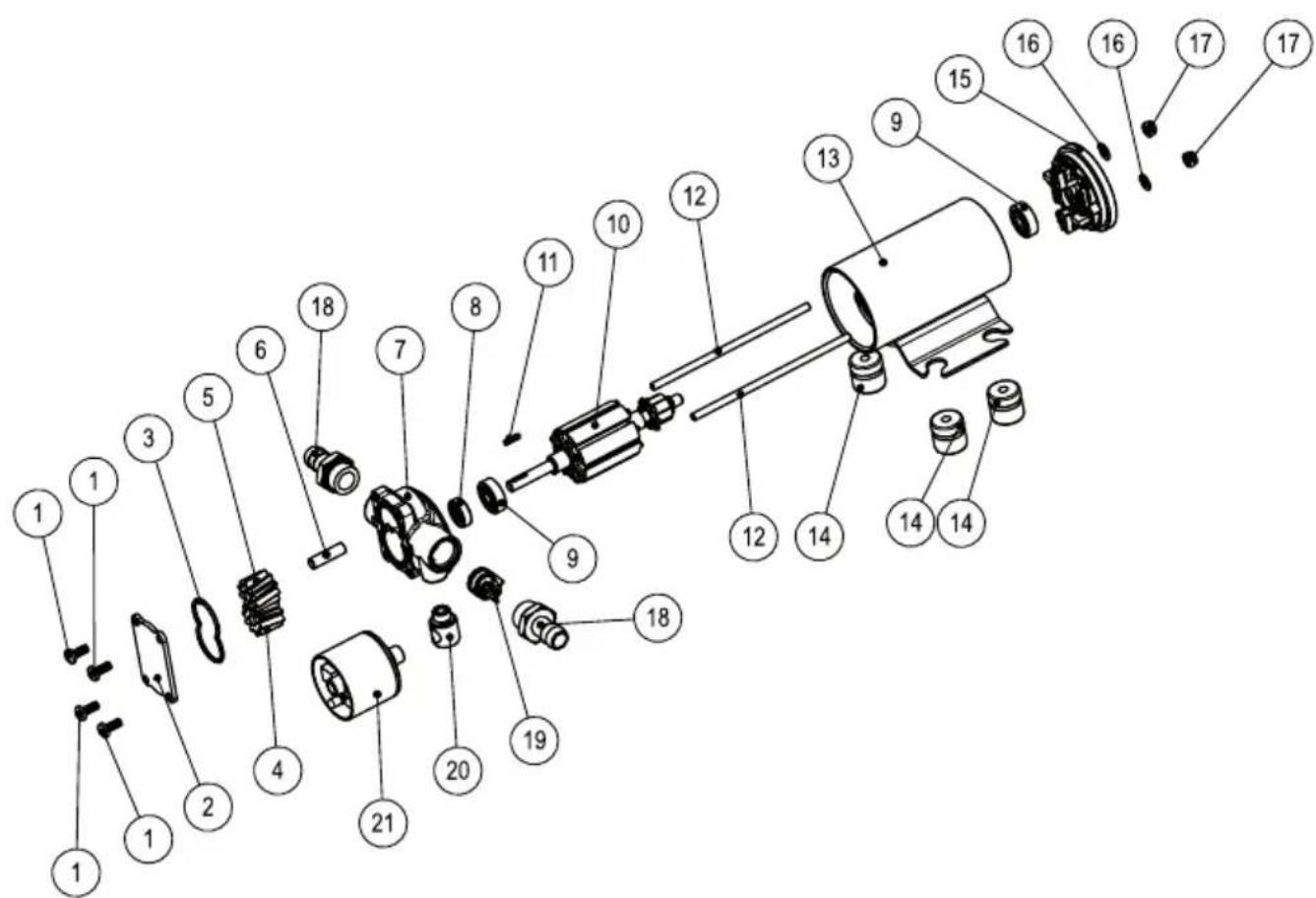

SPRÄNGSKISS

Nr Antal Benämning

1 4 Skruv M4 x 10
2 1 Frontplatta
3 1 O-ring
4 1 Drivväxel
5 1 Tomgångsdrev
6 1 Tomgångsaxel
7 1 Pumphus
8 1 Gummiläppstätning
9 2 Kullager
10 1 Ankare
11 1 Kil
12 2 Stång
13 1 Pumphölje med magneter
14 4 Gummifot
15 1 Kolborsthållare
16 2 Bricka
17 2 Låsmutter M4
18 2 Slanganslutning
19 1 Backventil
20 1 Anslutning för tryckgivare
21 1 Tryckgivare
