BRUKSANVISNING 14-0039 Biltema

SE – Läs igenom hela bruksanvisningen och förstå innehållet innan produkten används för första gången. Spara bruksanvisningen i anslutning till maskinen för framtida bruk.

Denna försäkran om överensstämmelse utfärdas på tillverkarens eget ansvar/

1. Introduktion
2. Teknisk data
3. Användningsområde
4. Säkerhetsföreskrifter
5. Översiktsbild
6. Användning
7. Rengöring och underhåll
8. Vinterförvaring
9. Elavfall

1. INTRODUKTION

Denna manual innehåller väsentlig information om maskinens användning och dess säkerhetsrisker. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på dessa varningar:

OBS!

Indikerar att felaktigt förfarande kan påverka arbetets effektivitet eller leda till person- och materialskador.

WARNING!

Indikerar risk för allvarlig olycka!

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage.

Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med maskinen.

2. TEKNISKA DATA

Spänning 220-240 V AC
Frekvens 50 Hz
Effekt 20 W
Max tryck 0,11 bar
Max vattenflöde ..... 1100 l/h
Max lyfthöjd 1,1 m
Max nedsänkningsdjup .. 3 m
Max vattentemperatur ... 35°C
Kapslingsklass ..... IPX8
Längd anslutningskabel .. 10 m

3. ANVÄNDNINGSOMRÅDE

14-0039 Fontänpump är avsedd för att skapa vattenspel i dammar och liknande för privat bruk.Produkten får inte byggas om eller användas till andra arbets-uppgifter än angivna.

4. SÄKERHETSFÖRESKRIFTER

Vid arbete med maskinen bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplatsens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används.

4.1 Arbetsområde

• Håll barn och obehöriga utanför arbetsområdet.
• Pumpen får aldrig användas om det fi nns badande eller vadande personer i vattnet. Det operatörens ansvar att hålla personer borta från vattnet.

4.2 Personlig säkerhet

• Läs alltid manualen före användning.
• Låt aldrig din vana vid pumpen leda till oförsiktighet.
• Denna produkt kan användas av barn från 8 år och uppåt och av personer med nedsatt fysisk eller mental förmåga eller brist på erfarenhet eller kunnande, om de övervakas eller har fått instruktioner angående användningen av produkten på ett säkert sätt och förstår de involverade riskerna. Rengöring och underhåll får inte utföras av barn utan tillsyn.
• Barn får inte leka med pumpen.

4.3 Användning och skötsel

• Använd ej en defekt pump. Lämna in den till en behörig serviceverkstad för reparation.
• Använd endast pumpen för avsett användningsområde. Arbetet går alltid säkrare och fortare om pumpen används till det den är konstruerad för.
• Överskrid inte pumpens kapacitet.
• Fatta alltid tag i pumpens handtag då du bär den.
• Förhindra oavsiktligt start genom att bryta strömmen före service och reparation eller då pumpen inte används.

4.4 Elsäkerhet

• Använd jordfelsbrytare som löser ut på max. 30 mA (DIN VDE 0100T739). Den reducerar risken för eventuell elstöt.
• Kontrollera alltid att elkabeln är hel innan användning. Behandla kablar varsamt och skydda dem från värme, olja, vassa kanter och rörliga delar. Dra inte i kabeln för att dra ut stickproppen ur eluttaget.
• Avlägsna omedelbart elkabeln från eluttaget om den är skadad.
• Risk för elstöt, pumpens och eventuell förlängningskabels elkontakter skall alltid hållas skyddade från fukt och vatten. Lyft aldrig pumpen i

dess elkabel. Kabelgenomföringen kan skadas varvid vattenläckage kan förorsaka kortslutning och elstöt.

• Använd enbart förlängningskablar som är godkända för utomhusbruk och korrekt dimensionerade med tanke på längd och kabelarea i förhållande till uttagen strömstyrka.
• Eventuell förlängningskabel får ej vara virad på en rulle. Dra ut hela kabeln från kabelvindan.
• Eventuella reparationer och kabelbyte får enbart utföras av behörig elektriker.
• Anslut enbart pumpen till ett eluttag med samma spänning som anges på pumpens typskylt.
• Pumpen får aldrig användas i vatten där människor badar.

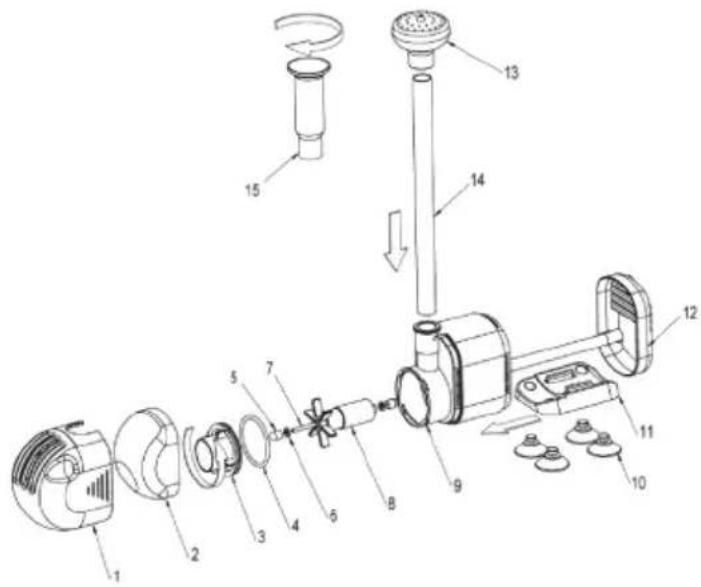

5. ÖVERSIKTSBILD

1. Filterhus
2. Filter
3. Pumplock
4. O-ring
5. Gummilager
6. Keramisk packning
7. Rotoraxel
8. Rotor och impeller (komplett)
9. Pumphus
   10.Gummifötter
10. Pumpfot
11. Bakre lock
12. Steg/fontänformat huvud
13. Mellanrör
14. Klockformat huvud

6. ANVÄNDNING

Fontänpumpen är konstruerad för att skapa en inbjudande miljö i trädgårdsdammen samtidigt som vattenkvaliteten blir bättre tack vare syresättningen. Pumpens kompakta design gör den kraftfull och samtidigt energieffektiv. Den drivs av en magnetisk impeller i en läckagesäker synkronmotor.

Vattnet måste kunna rinna in i pumpens fi Iterkorg av eget tryck. Pumpen är inte självprimande.

En vattenpelare på 1 meters höjd motsvarar ett vattentryck på 0,1 bar.

Uppstart

Placera pumpen i dammen något upphöjd från dammens botten. Detta minskar risken för att pumpen drar in slam som blockerar den.

Om nödvändigt kan pumpen placeras liggandes på sidan. Det är dock viktigt att motoraxeln är horison-tell för att inte orsaka ökat slitage.

Alla elektriska komponenter i pumpen har av säkerhetsskäl inkapslats i syntetisk harts. Av designskäl fi nns ett tomt utrymme i bakre delen av pumphuset som kommer att fyllas med vatten under drift. Detta är avsiktligt och är ingen säkerhetsrisk.

Steg-/fontänformat mönster

Montera fontänhuvudet (13) på röret (14). Fontänhuvudet måste sticka upp över vattenytan.

Se bild nedan för max höjd på vattenpelare och diameter.

Klockformat mönster

Montera fontänhuvudet (15) på röret (14). Fontänhuvudet måste sticka upp över vattenytan. Ju närmare fontänhuvudet är vattenytan desto bredare vatten-klocka kan skapas.

Justera fontänhuvudet enligt bild. Vattenfl öde och diameter på vattenklockan kan justeras.

7. RENGÖRING OCH UNDERHÅLL

Drag ur kontakten från eluttaget innan någon form av service eller underhåll utförs.

Pumpens fi Iter ska tvättas vid behov. Detta för att rensa fi ltret från mikroorganismer som sätter sig i fi ltret. Filtret ska tvättas när pumpens effekt har minskat noterbart eller fi ltreringen inte uppfyller önskat resultat.

Rensning av fi Iter

Pressa ihop fi lterhuset (1) från båda sidor och dra av det.

Tag ur fi ltret (2) från fi lterhuset och tvätta det med rent, kallt vatten.

OBS! Använd aldrig pumpen utan fi Iter, detta kan skada pumpen.

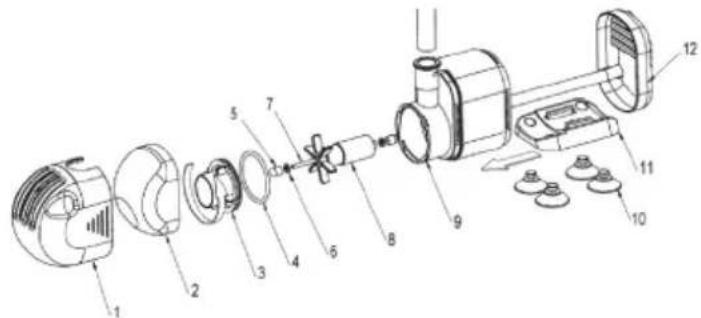

Rengöring av övriga delar

Rengöring ska endast göras vid synlig nedsmutsning. Öppna locket till själva pumpen (3) från pumphuset (9) genom att vrida det ett kvarts varv och dra av det. Tag försiktigt bort den magnetiska impellern (8) från axeln (7). Använd inga redskap för att rengöra insidan av pumpen, utan skölj enbart ur den med ljummet vatten.

Använd vid behov en mjuk svamp.

Återmontera pumpen i omvänd ordning.

Kontrollera den keramiska brickan (6) gummilagret (5) på båda sidor av axeln är korrekt monterade.

Innan locket (3) till pumphuset monteras, kontrollera att O-ringen (4) är korrekt placerad.

Anslut stickkontakten en kort stund (3 sekunder) för att kontrollera att impellern (8) snurrar som den ska. Ett visst missljud är oundvikligt under denna torrkörning. När pumpen kommer i vattnet ska detta ljud försvinna.

8. VINTERFÖRVARING

Placera pumpen frostfritt i en vattenfylld behållare. Förvaring i vatten förhindrar att smuts samlas på pumpen. Om pumpen förvaras torrt kan dessa smutspartiklar blockera impellern senare.

9. EL-AVFALL

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).
