KÄYTTÖOHJE 25-9755 Biltema

Itseimevä hammaspyöräpumppu, jossa integroitu takaiskuventtiili ja elektroninen painean-turi (esisäädetty 1,5 baarin tulopainetta varten).

Sopii automaattiseksi painevesipumpuksi veneisiin, asuntoautoihin jne.

Sekä makean veden että meriveden tai dieselöljyn pumppaukseen.

Pumppukotelo ja muut pumppausosat prons- sia; kestää lyhyen tyhjäkäynnin.

Ei sovellu jatkuvaan käyttöön.

TEKNISET TIEDOT

Jännite: ..... 12 V/24 V

Sulake: ..... 7,5 A

Virrankulutus: . n. 6 A (kun paine on 1,5 baaria)

Kapasiteetti: . . 8 l/min (kun pump pauskorkeus on 2 m)

Tulopaine: . . . 1,5 baaria

Letkunliitäntä: . R 1/2"

Paino: ..... 1,2 kg

Mitat: ..... 163 x 114 x 73 mm (pxlxk)

LÄMPÖTILA & KOSTEUS

Käyttö-

ja säilytyslämpötila: .....-10 °C - +60 °C

Suhteellinen

ilmankosteus:....enint. 90 %

Yllä mainitut lämpötilat koskevat pumpun kaikkia osia ja niitä on noudatettava. Muuten pumppu voi vahingoittua tai sen käytössä voi ilmetä teknisiä ongelmia.

TARKASTUS ENNEN KÄYTTÖÄ

Varmista aina ennen käyttöä, ettei pumppuun ole tullut mitään vaurioita kuljetuksen tai varastoinnin aikana. Puhdista tulo- ja poistokanavat huolellisesti ja poista mahdolliset pakkausmateriaalijäämät. Varmista, että veneen sähköjärjestelmän jännite vastaa pumpun teknisissä tiedoissa mainittua (12 V/24 V).

PUMPUN SIJOITUS

Pumpun voi sijoittaa ja asentaa lähes minne ta-hansa. Ruuvaa pumppu kiinni paikalleen. Muista asentaa myös tärinää vaimentavat kumijalat. Ne pienentävät pumpun melu- ja tärinätasoa.

VAIMENNUSTYYNYJEN ASENTAMINEN

*Ei sisällä ruuveja.

ÄLÄ kuitenkaan asenna pumppua paikkaan, jonka ilmassa on helposti syttyviä huuruja tai kaasuja. Asenna pumppu paikkaan, jossa sitä on helppo tarkastaa. Pumppu on suojattu suojausluokan IP55 mukaisesti.

PUTKEN-/LETKUNLIITÄNTÄ

Irrota ensin mahdolliset suojakannet pumpun liitännöistä. Laita pumppukammioon vähän vettä ennen paineletkun liittämistä, niin läpi-virtaus käynnistyy helpommin. Asenna pumppu enintään 1,5 m pumpattavan nesteen minimirajapinnan yläpuolelle. Varmista, että ulostulo-letku on tyhjä. Huolehdi siitä, että molemmat letkut ovat mahdollisimman suorassa. Jyrkät mutkat heikentävät pumppaustehoa. Suosit-telemme, että varustat tuloliitännän suodattimella. Käytä sopivia letkuja ja liittimiä.

SÄHKÖLIITÄNTÄ

Liitä pumppu suoraan veneen 12 V/24 V akkuun. Varusta sähköliitäntä sopivalla sulakkeella (7,5 A). Valitse käytettävä liitäntäkaapeli seuraavan kaavion perusteella (liitäntäkaapelin pituus/kaapelin poikkipinta-ala):

$$ < 1 0 \mathrm{m} = 1, 5 \mathrm{mm} ^ {2}, > 1 0 \mathrm{m} = 2, 5 \mathrm{mm} ^ {2}. $$

Liian ohut kaapeli voi aiheuttaa jännitehäviötä ja siten heikentää pumpun tehoa ja aiheuttaa kaapelien ylikuumenemisen.

Pumpun arvokilvessä mainittu kapasiteetti (8 l/min. kun pumppauskorkeus on 2 m) pitää paikkansa, kun letkun sisähalkaisija on ∅ 12 mm.

Liitä pumpun moottorin plusliitäntä (+) akun plusnapaan (+) ja pumpun moottorin miinusliitäntä (-) akun miinusnapaan (-). Näin pumpun moottori pyöriin oikeaan (nuolen osoittamaan) suuntaan.

ELEKTRONISEN PAINETUNNISTIMEN TOIMINTA

Elektronista painetunnistinta ohjaa 8 MHz:n mikroprosessori, joka valvoo jatkuvasti pai- netta sekä pumpun moottorin virransaantia ja jännitettä. Tämä varmistaa että pumppu toimii parhaalla mahdollisella tavalla kaikissa olosuhteissa. Sähkömoottorin kierroslukua säädetään suhteessa virtausnopeuden tarpeeseen. Tällöin ääni hiljenee sekä virrankulutus ja mekaaninen kuluminen jäävät alhaisemmiksi kuin aiempaa mekaanista painekatkaisinta käytettäessä.

Painevesipumppu voidaan yhdistää 12 tai 24 voltin jännitteeseen. Se toimii yhtä tehokkaasti samalla kuormituksella.

Elektronisessa painetunnistimessa on kolmivärinen LED-merkkivalo. Se antaa käyttäjälle tietoja pumpun toiminnasta.

Kun merkkivalo vilkkuu vihreänä, pumppu on valmiustilassa odottaen veden tarvetta (esimer-kiksi avattaessa hana) ja paine vastaa suurinta asetettua arvoa.

Kun merkkivalo palaa vihreänä, pumpun virtaama lisääntyy, jotta asetettu paine saavutetaan.

Kun merkkivalo palaa keltaisena, pumppu on saavuttanut asetetun paineen ja vettä syöte- tään jatkuvalla paineella.

Kun merkkivalo vilkkuu punaisena, pumppu vähentää virtaamaa vähitellen paineen alenta-miseksi asetettuun arvoon.

Pumppu on suojattu oikosulkua ja ylikuormitus- ta vastaan. Jos esiintyy oikosulku tai ylikuor- mitusta, pumppu pysähtyy heti ja merkkivalo alkaa vilkkua punaisena.

Elektroninen järjestelmä yrittää käynnistää pumpun uudelleen enintään neljä kertaa 30 sekunnin välein. Jos viimeinen yritys epäon-nistuu, merkkivalo palaa punaisena. Käyttäjän on katkaistava pumpusta virta ja käynnistettävä se uudelleen.

PUHDISTUS JA HOITO

Pumppu ei kaipaa erityistä huoltoa, jos käytät sitä dieselöljyn pumppaukseen. Jos et aio käyttää pumppua ainakaan kuukauteen, huuhtele se pumppaamalla sen läpi makeaa vettä, jos olet käyttänyt sitä makean veden tai suolaveden pumppaukseen, ja irrota lopuksi etulevyn ruuvit. Kun otat pumpun taas uudelleen käyttöön, käytä sitä muutaman sekunnin ajan etulevy auki ja kiristä sitten ruuvit.

Pidä pumppu ja mahdolliset tuloliitännän suodattimet puhtaina.

Tarkasta pumpun kunto ja puhdista suodat- timet säännöllisesti.

Tarkista pumppukammio kerran kuukaudessa ja poista sinne kertyneet lika ja vieraat esineet.

Tarkista myös sähköliitännän kunto kuukausittain. Vaihda pumpun hiiliharjat 500 käyttötunnin välein.

Vaihda pumpun kuminen siipipyörä uuteen aina uuden veneilysesongin alkaessa.

ELEKTRONIIKKAJÄTE

Käytetyt sähkö- ja elektroniset laitteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivien 2012/19/EU ja 2006/66/EC mukaisesti)

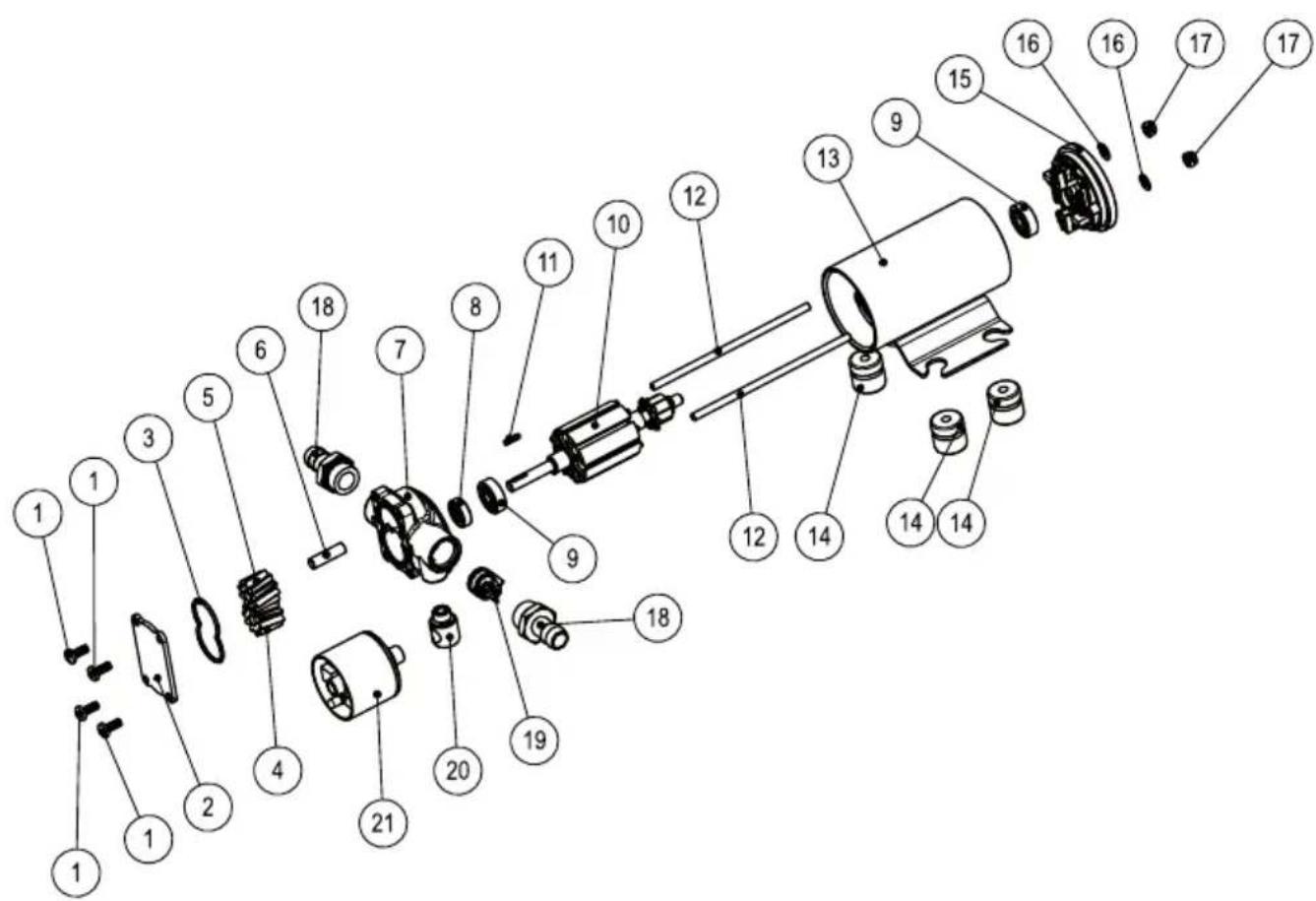

RÄJÄYTYSKUVA

Nro Kpl Nimi

1 4 Ruuvi M4 x 10
2 1 Etulevy
3 1 O-rengas
4 1 Käyttöakseli

5 1 Tyhjäkäyntipyörä

6 1 Tyhjäkäyntiakseli

7 1 Pumppukotelo

8 1 Kumitiiviste

9 2 Kuulalaakeri

10 1 Ankkuri

11 1 Kiila

12 2 Tanko

13 1 Pumppukotelo, jossa magneetit

14 4 Kumijalka

15 1 Hiiliharjanpidike

16 2 Aluslaatta

17 2 Lukkomutteri M4

18 2 Letkunliitäntä

19 1 Takaiskuventtiili

20 1 Paineanturin liitäntä

21 1 Paineanturi

Ks. piirros, jossa mitat
