BRUKSANVISNING DP 402 Biltema

Läs denna manual noggrant före användande av pumpen!

1. Introduktion
2. Teknisk data
3. Användningsområde
4. Säkerhetsföreskrifter
5. Översiktsbild
6. Montering
7. Handhavande
8. Förvaring
9. Service & Underhåll
10. Miljö

1. INTRODUKTION

Denna manual innehåller väsentlig information om maskinens användning och dess säkerhetsrisker. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på dessa varningar:

OBS!

Indikerar att felaktigt förfarande kan påverka arbetets effektivitet eller leda till person- och materialskador.

WARNING!

Indikerar risk för allvarlig olycka!

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage.

Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med maskinen.

2. TEKNISK DATA

Biltema art. nr: .....17-684

Modell: .....Dränkbar pump DP 402

Spänning/frekvens: .....230 V \~ 50 Hz

Effekt: 400 W

Elkabel: ......H05RN-F

Kabellängd: .....10 m

Max tryckhöjd: .....5 m

Max vattenflöde: .....9 m³/h

Max nedsänkningsdjup: .....7 m

Arbetsområde vattentemperatur: 0°C - 35°C

Arbetsområde lufttemperatur: -5°C - 40°C

Max storlek, organiska partiklar i vattnet

-med uppfälld bottenplatta: . . .5 mm

-med nerfälld bottenplatta: ...25 mm

Minsta vattendjup vid start

-med uppfälld bottenplatta: . . .70 mm

-med nerfälld bottenplatta: ...95 mm

Minsta kvarvarande vattendjup

-Med uppfälld bottenplatta: . . . 1 mm

-Med nerfälld bottenplatta: ...40 mm

Anslutning: ....Invändig BSP G 32 (1 1/4")

Ljudeffekt (LWA): ....< 70 dB(A)

Isolationsklass: ....Class I

Skyddsklass:....IP X8

Vikt: 4,4 kg

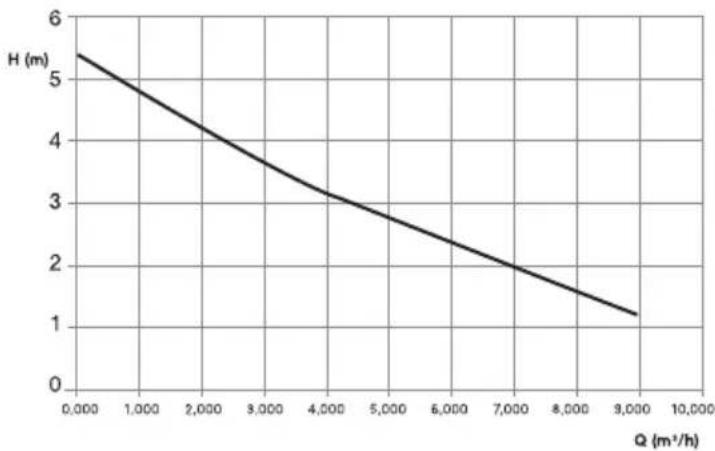

Flödesschema

3. ANVÄNDNINGSOMRÅDE

17-684 Dränkbar pump DP 402 är avsedd för att användas i trädgårdar, i och runt byggnader för att pumpa rent och lätt förorenat vatten med en partikelstorlek (Organiska föroreningar) på max 25 mm. Den är konstruerad för att arbeta med ett stort vattenflöde och lågt arbetstryck. Den är således lämplig för dränering vid översvämning, pumpa vatten från en brunn, sjö eller å, tömning av vattenbehållare med mera under en begränsad tid. All annan användning är förbjuden.

Pumpen får inte användas för:

• att pumpa dricksvatten, saltvatten eller smutsigt vatten
• att pumpa brandfarliga, explosiva eller frätande vätskor
  • tömning av septiktankar
• kontinuerlig drift, exempelvis i trädgårdsdammar, vid syresättning av akvarier, fisk- eller kräftdammar eller för att hålla båtar isfria.

Pumpen får inte byggas om och är ej avsedd för yrkesmässigt bruk.

4. SÄKERHETSFÖRESKRIFTER

Vid arbete med maskinen bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplatsens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används.

4.1 Arbetsområde

• Håll barn och obehöriga utanför arbetsområdet.
• Pumpen får aldrig användas om det finns badande eller vadande personer i vattnet, exempelvis i en swimmingpool. Vid tömning av swimmingpool är det operatörens ansvar att hålla personer borta från vattnet.

4.2 Personlig säkerhet

• Läs alltid manualen före användning.
- Låt aldrig din vana vid pumpen leda till oförsiktighet.
- Denna produkt kan användas av barn från 8 år och uppåt och av personer med nedsatt fysisk eller mental förmåga eller brist på erfarenhet eller kunnande, om de övervakas eller har fått instruktioner angående användningen av produkten på ett säkert sätt och förstår de involverade riskerna. Rengöring och underhåll får inte utföras av barn utan tillsyn.
• Barn får inte leka med pumpen.

4.3 Användning och skötsel

• Använd ej en defekt pump. Lämna in den till en behörig serviceverkstad för reparation.
• Använd endast pumpen för avsett användningsområde. Arbetet går alltid säkrare och fortare om pumpen används till det den är konstruerad för.
• Överskrid inte pumpens kapacitet.
  • Fatta alltid tag i pumpens handtag då du bär den.
• Förhindra oavsiktligt start genom att bryta strömmen före service och reparation eller då pumpen inte används.

4.4 Elsäkerhet

• Använd jordfelsbrytare som löser ut på max 30 mA (DIN VDE 0100T739). Den reducerar risken för eventuell elstöt.
• Kontrollera alltid att elkabeln är hel innan användning. Behandla kablar varsamt och skydda dem från värme, olja, vassa kanter och rörliga delar. Dra inte i kabeln för att dra ut stickproppen ur eluttaget.
• Avlägsna omedelbart elkabeln från eluttaget om den är skadad.

• Risk för elstöt, pumpens och eventuell förlängningskabels elkontakter skall alltid hållas skyddade från fukt och vatten. Lyft aldrig pumpen i dess elkabel. Kabelgenomföringen kan skadas varvid vattenläckage kan förorsaka kortslutning och elstöt.

• Använd enbart förlängningskablar som är godkända för utomhusbruk och korrekt dimensionerade med tanke på längd och kabelarea i förhållande till uttagen strömstyrka.

• Eventuell förlängningskabel får ej vara virad på en rulle. Dra ut hela kabeln från kabelvindan.
• Eventuella reparationer och kabelbyte får enbart utföras av behörig elektriker.
• Anslut enbart pumpen till ett eluttag med samma spänning som anges på pumpens typskylt.

• Pumpen får aldrig användas i vatten där människor badar.

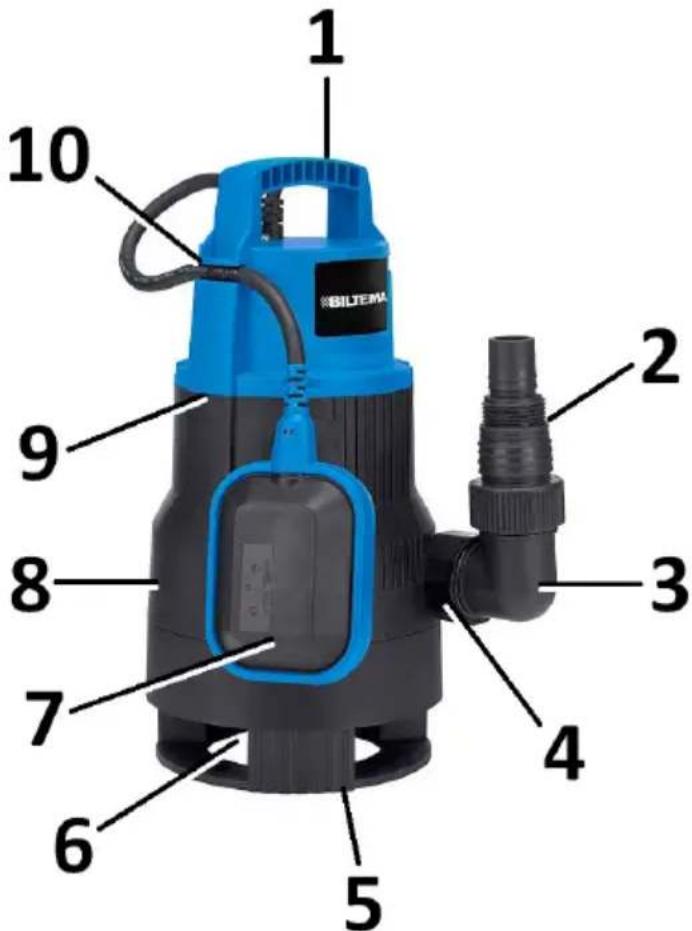

• ÖVERSIKTSBILD


1 2 3 4 5 6 7 8 9 10 BILTEPA

1. Bärhandtag
2. Slangkoppling
3. Vinklad skarvnippel
4. Utlopp
5. Justerbar bottenplatta
6. Insug
7. Nivåbrytare (Flottör)
8. Pumphus med impeller
9. Luftningshål
10. Kabelfäste för nivåbrytare

6. MONTERING & INSTALLATION

Packa försiktigt upp pumpen från förpackningen. Kontrollera att den inte har skadats under transporten. Kontrollera att ingen komponent finns kvar i lådan eller saknas. Det skall medfölja:

• 1 st Dränkbar vattenpump
• 1 st Vinklad skarvnippel
• 1 st Slangkoppling

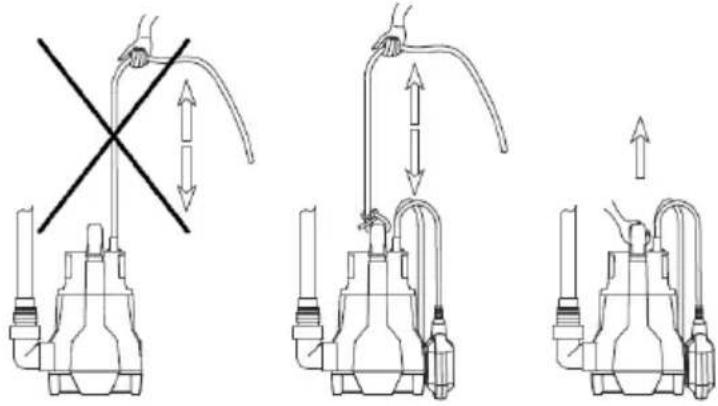

Den dränkbara pumpen får aldrig lyftas i elkabeln. Om pumpen skall sänkas ned i djupt vatten, fäst ett 10 m långt rep (ingår ej) i handtaget (1). Pumpen kan nu lyftas i handtaget eller i repet.

Slangkopplingen (2) är konstruerad för slangar av olika dimensioner. Ju större innerdiameter på slangen desto bättre utnyttjas pumpens kapacitet.

a. Skruva på den vinklade skarvnippeln (3) i utloppet (4). Beroende på slang eller koppling kan det vara nödvändigt att såga av slangkopplingen (2) med en bågfil.

Slang inv. 25 mm

- Anslut slangen längst ut.

Slang inv. 38 mm

- Kapa slangkopplingen vid snitt b.

- Kapa slangkopplingen vid snitt a.

c. Om slangen monteras direkt på slangkopplingen (2) (25 eller 38 mm) ska en slangklämma användas för att täta mellan slangen och kopplingen. Om slangen har en gångad koppling (G25 eller G32) kan gångtejp användas för att förhindra läckage.

OBS!

En otät koppling kan medföra att pumpen ej fungerar tillfredställande.

7. HANDHAVANDE

WARNING!

Lyft aldrig pumpen i elkabeln, risk för elstöt då den sänks ned i vatten!

7.1 Termiskt överhettningsskydd

Pumpen är utrustad med ett termiskt överhettningsskydd. Om motorn överhettas löser skyddet ut varvid motorn stannar och går ej att starta förrän efter ca 20 minuter, då motorns temperatur har svalnat.

Detta innebär att pumpmotorn överbelastas.

Förbättra pumpen arbetsförhållande innan arbetet upptas igen.

OBS!

Om överhettningsskyddet löser ut upprepade gånger kan pumpens livslängd påverkas.

Exempel på förändringar:

• Öka slangdiametern
• Minska tryckhöjden
• Minska nedsänkningsdjupet

7.2 Luftningshål (9)

För att tömma pumphuset på luft då pumpen sänks ned i vattnet finns ett luftningshål (9) med en inbyggd backventil. Om vattennivån understiger luftningshålet kommer det att en tunn vattenstrålet ur luftningshålet vilket är helt normalt.

OBS!

Om pumpen sänks ner i vattnet för fort kommer luftströmmen att stänga backventilen i luftningshålet vilket kommer att resultera i att pumpen ej pumpar vatten.

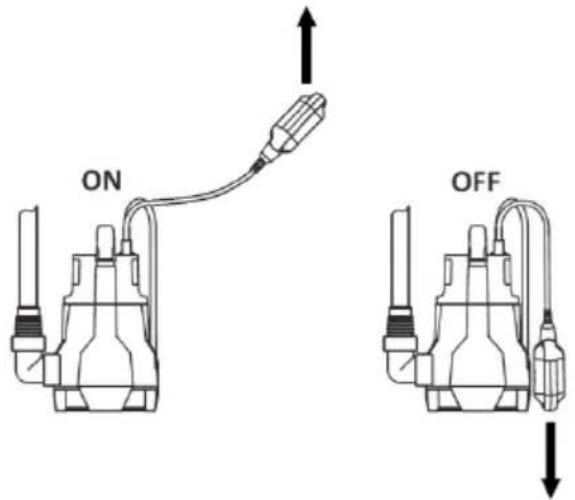

7.3 Nivåbrytare (7)

Nivåbrytaren startar och stänger av elmotorn och består av en elkabel och en flottör.

ON OFF

ON – Flottören är vänd uppåt.

OFF – Flottören är vänd nedåt.

Det finns en kula i flottören som aktiverar pumpen då flottören vänds uppåt.

Det går att justera nivåbrytarens (7) start- och stoppläge genom att justera längden på elkabeln mellan flottören och fästet (10). Elkabeln får dock inte vara kortare än 10 cm mellan fästet och flottören.

7.4 Justerbar bottenplatta (5)

Den justerabara bottenplattan (5) kan ställas i infällt- eller nedsänkt läge.

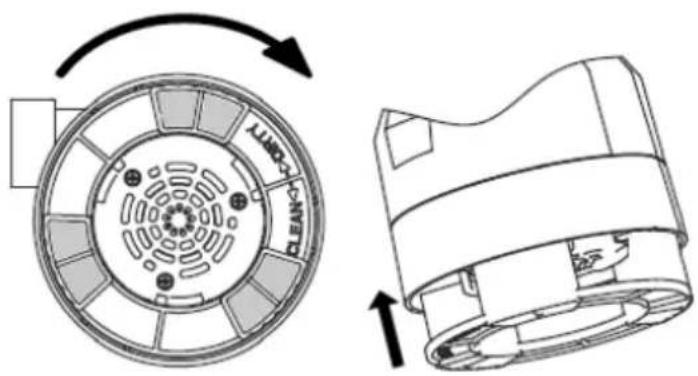

Infälld bottenplatta

Detta läge passar bäst för rent vatten och ren botten. I infällt läge klarar pumpen av att tömma som lägst till 1 mm.

a. Lägg pumpen på sidan.
b. Vrid bottenplattan medsols och fäll in den i pumpens pumphus och vrid ytterligare medsols tills den läses i infällt läge.

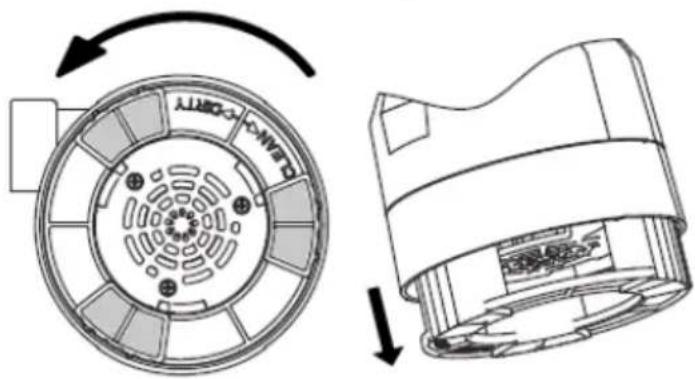

Nedsänkt bottenplatta

Detta läge passar bäst vid orent vatten och oren botten. I nedsänkt läge klarar pumpen av att tömma som lägst till 40 mm.

a. Lägg pumpen på sidan.
b. Vrid bottenplattan motsols och dra ut bottenplattan ifrån pumphuset och vrid ytterligare motsols tills den låses i nedsänkt läge.

• Sand och grus som sugs in i pumpen kan skada impellern. Om bottnen består av sand eller grus, låt då pumpen hänga i repet några decimetrar ovanför bottnen eller lägg ned en platta som pumpen kan stå på så att den inte suger in partiklar som kan skada eller blockera impellern.
• Låt aldrig pumpen gå torr. För att undvika ma- skinskada, stäng omedelbart av pumpen då det inte längre kommer ut något vatten från tryck- slangen.
• Stryp aldrig vattenflödet exempelvis med en kran då motorn är igång. Det ökande motståndet kan vara skadligt för motorn.

Automatisk drift

Pumpen startas och stoppas automatiskt av flottörens (7) läge. När flottören lyfts av vattennivån startar pumpen. När vattennivån sjunker kommer flottören att återgå till ursprungsläget och stoppa pumpen.

OBS!

Om pumpen sänks ner i vattnet för fort kommer luftströmmen att stänga backventilen i luftningshålet vilket kommer att resultera i att pumpen ej pumpar vatten.

a. Sänk ned pumpen i vattnet. Pumpen kan an- tingen hänga i repet eller placeras på fast och plan botten. Pumpen får vara max 7 m under vattenytan.
b. Kontrollera att flottören kan röra sig fritt.
c. Anslut elkontakten till ett eluttag.

Manuell drift

Om flottören fixeras vänd uppåt kan pumpen skötas manuellt oberoende av vattennivån. Vid start av pumpen måste vattennivån överstiga pumphuset översta del (a). Den kan den arbeta med manuell drift tills dess luft sugs in i inloppet vid nivå (b).

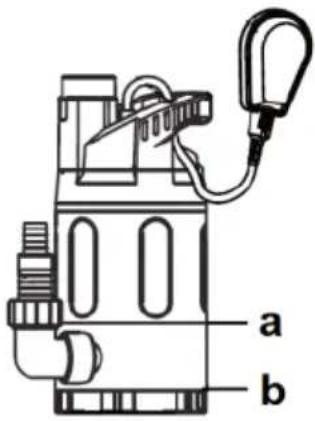

a b

Minsta vattendjup vid start

• med uppfälld bottenplatta: 70 mm
• med nerfälld bottenplatta: 95 mm

Minsta kvarvarande vattendjup

• Med uppfälld bottenplatta: 1 mm
• Med nerfälld bottenplatta: 40 mm

OBS!

Om pumpen sänks ner i vattnet för fort kommer luften att stänga backventilen i luftningshålet vilket kommer att resultera i att pumpen ej pumpar vatten.

a. Fixera flottören så att den är vänd uppåt.
b. Sänk ned pumpen i vattnet. Pumpen kan an-tingen hänga i repet eller placeras på fast och plan botten. Pumpen får vara max 7 m under vattenytan.
c. Anslut elkontakten till ett eluttag.
d. För att stänga av pumpen, avlägsna elkontakten från eluttaget.

8. FÖRVARING

OBS!

Förvara inte pumpen nedsänkt i vatten under längre tid än en vecka om den inte används.

• Rengör och torka av pumpen.
- Vid behov, smörj tätningen på impelleraxeln med universalfett.
- Kontrollera att elkabeln inte skadats.
- Förvara pumpen i ett torrt och frostfritt utrymme.

9. SERVICE & UNDERHÅLL

WARNING!

Elkontakten får inte vara ansluten till eluttaget vid rengöring och underhåll.

Pumpen kräver minimalt med underhåll. Vid behov eller en gång per år eller inför förvaring under längre tid:

OBS!

Om pumpen används för tömning av klorerat bassängvatten ska pumpen sköljas i rent vatten innan förvaring.

9.1 Underhåll

a. Torka av utsidan av pumpen med en fuktig trasa.

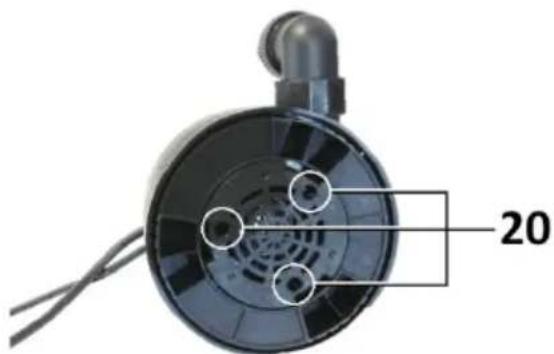

b. Skruva loss de tre skruvarna (20) och lossa bottenplattan (21).

20

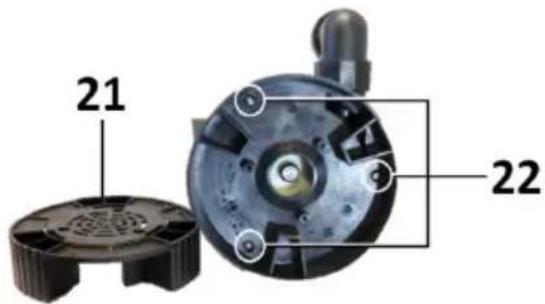

c. Skruva loss de tre skruvarna (22) och avlägsna pumphuset.

21 22

d. Rengör impellern (23) med en fuktig trasa, om det finns mycket alger eller dylikt, använd en diskborste doppad i milt diskmedel.

e. Rengör bottenplattan och pumphuset. f. Vid behov, smörj tätningen på impelleraxeln med universalfett och snurra därefter impellern ca 10 varv.

g. Skölj de rengjorda delarna i rent vatten.
h. Torka av impellern (23), pumphuset och bottenplattan (21) med en torr trasa.
i. Skruva tillbaka pumphuset, kontrollera att O- ringen hamnar rätt och skruva därefter fast bot- tenplattan.

9.2 Felsökning

WARNING!

Byte av impeller eller elkabel får enbart utföras av behörig reparatör som har kunskap om hur det skall utföras, vid felaktigt reparation finns det risk för elstöt då pumpen sänks ned i vatten.

PROBLEM ORSAK LÖSNING

Pumpen startar inte- Impellern snurrar inte.	a. Elkontakten inte ansluten till eluttaget.b. Ingen ström i eluttaget.c. Överhettningskyddet har löst ut.d. Impellern är blockerad.e. Nivåbrytaren har inte fritt utrymme.f. Nivåbrytaren har för kort kabel.	a. Anslut elkontakten till eluttaget.b. Kontrollera proppen/säkring är hel samt att jordfels-brytaren inte löst ut.c. Undersök och åtgärda orsaken.c. Rengör pumphuset och impellern, smörj tätningen, snurra därefter impellern 10 varv.e. Se till att den kan röra sig fritt.f. Kontrollera att kabeln är minst 10 cm mellan fäste och flottör.
Pumpen stängs inte av. a. Nivåbrytaren har inte fritt utrymme.b. Nivåbrytaren har för kort kabel.		a. Se till att den kan röra sig fritt.b. Kontrollera att kabeln är minst 10 cm mellan fäste och flottör.
Motorn går, impellern snur-rar men det kommer inte ut något vatten.	a. Pumphuset är fyllt med luft.b. För hög tryckhöjd.c. Pumpen är för djupt nedsänkt under vattenytan.d. Vattenflödet är strypt.	a. Vattennivån är inte högre än pumphusets översta del. Luftningshålet är igensatt.b. Kontrollera tryckhöjden samt val av utlopp och tryckslang.c. Hissa upp pumpen närmare vattenytan.d. Kontrollera tryckslangen.
Överhettningskyddet har löst ut	a. Blockerat insug.b. Impellern är blockerad.c. För varmt vatten.d. Vattenflödet i tryckslangen är strypt.	a. Rengör bottenplattan.b. Rengör impeller och pumphus.c. Vattentemperaturen får inte överstiga 35°C.d. Kontrollera tryckslangen.
Jordfelsbrytaren löser ut. a. El	Elkontakten är blöt.b. Elkabeln är skadad.c. Pumpen har lyfts i elkabeln, varvid vatten läckt in till pumpmotorn.	a. Torka av elkontakten och avvakta tills dess kontakt och eluttag är helt torra.b. Ta kontakt med behörig serviceverkstad.c. Ta kontakt med behörig serviceverkstad.

10. MILJÖ

Elavfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC)
