BRUKSANVISNING 15-1882 Biltema

Tillverkat för Biltema Sweden AB, Garnisonsgatan 26, 254 66 Helsingborg. Tel: [phone].

Importør: Biltema Norge AS. Postboks 74, 3401 Lier. Tlf: [phone].

Maahantuoja/Importör: Biltema Suomi Oy, Iltaruskontie 2, FIN-00750 Helsinki/Helsingfors. Puh.: [phone]

Importor: Biltema Danmark A/S, Boks 175, 9230 Svenstrup J, Tlf.: [phone]

www.biltema.com

CE

EG- FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

SAMSVARSERKLÆRING

VAKUUTUS EU-YHDENMUKAISUUDESTA

EG-FORSIKRING OM OVERENSSTEMMELSE

1. INTRODUKTION
2. TEKNISKA DATA
3. ANVÄNDNINGSOMRÅDE
4. ALLMÄNNA SÄKERHETSFÖRESKRIFTER
   4.1 Arbetsområde
   4.2 Personlig säkerhet
   4.3 Användning och skötsel av tryckluftsmaskiner
5. ÖVERSIKTSBILD
6. INSTALLATION/MONTERING
7. SÄRSKILDA SÄKERHETSREGLER OCH SKYDDSANORDNINGAR
   7.1 Symboler på maskinen
   7.2 Skyddsanordningar
   7.3 Särskilda säkerhetsföreskrifter
   7.4 Risker vid användning
8. ANVÄNDNING OCH HANDHAVANDE
   8.1 Lufttillförsel
   8.2 Smörjning
   8.3 Funktion
9. TRANSPORT OCH FÖRVARING
10. SERVICE OCH UNDERHÅLL
    10.1 Dagligt underhåll
    10.2 Felsökning
    11.MILJÖSKYDD

1. INTRODUKTION

Denna manual innehåller viktig information om maskinens användning och säkerhetsrisker m.m. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på följande varningar:

WARNING!

Risk för allvarlig olycka.

OBS!

Risk för mindre personskada eller maskinskada.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage.

Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med maskinen.

2. TEKNISKA DATA

Ar t.nr.: 15-1882

Sågkapacitet

Stål:....1,5 mm

Aluminium: 3 mm

Trä: 40 mm

Slaghastighet:....9500 slag/min

Slaglängd: 9,6 mm

Arbetstryck: 6 bar

Luftförbrukning: .....283 l/min

Luftanslutning: ....1/4" NPT

Nettovikt: 0,45 kg

Ljudnivå (ISO 15744)

Ljudeffektsnivå, L _WA : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97 dB(A)

Ljudtrycksnivå, L_PA : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86 dB(A)

Osäkerhet (K): .....2,93 dB(A)

Vibrationer (ISO 28927-2)

Handtag: 13,09 m/s²

Osäkerhet (K): ....3 m/s²

3. ANVÄNDNINGSOMRÅDE

Sticksåg 15-1882 är tryckluftsdriven med bakåtriktat utblås. Sågen är avsedd för sågning i de flesta material såsom metaller, plaster och trä, enligt anvisningarna i denna manual. Lämpar sig utmärkt för arbete i bilplåt. Sticksågen får ej byggas om, och ej användas till annat arbete än vad den är avsedd för.

4. ALLMÄNNA

SÄKERHETSFÖRESKRIFTER

Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplatsens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används.

4.1 Arbetsområde

• Städa regelbundet. Damm, avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion.
• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet.
• Håll barn och obehöriga utanför arbetsområdet.
• Ha förbandslåda och telefon tillgängligt.

4.2 Personlig säkerhet

• Läs alltid manualen före användning.
• Var särskilt uppmärksam på maskinens varningssymboler.
• Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin.
• Använd skyddsutrustning såsom andningsskydd, hörselskydd och skyddsglasögon.
• Bär ordentliga arbetskläder och halksäkra skor.
• Använd hårnät om du har långt här, bär inte smycken eller löst sittande kläder som kan fastna i maskinen.
• Upprätthåll alltid en god arbetsställning med bra balans.
• Låt aldrig din vana vid maskinen leda till oförsiktighet.

4.3 Användning och skötsel av tryckluftsmaskiner

• Kontrollera att alla skydd sitter på plats och är i god funktion.
• Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade.
• Kontrollera att alla knappar och reglage fungerar. Var särskilt noga med att avtryckaren fungerar så att du alltid kan stänga av maskinen.

• Använd ej en defekt maskin. Lämna in den till en behörig serviceverkstad för reparation.

• Använd endast rekommenderade tillbehör och reservdelar.

• Använd endast maskinen för avsett användningsområde.
• Överskrid inte maskinens kapacitet.
• Fatta alltid tag i maskinens handtag när du bär maskinen. Håll inte fingret på avtryckaren.
• Förhindra oavsiktligt start genom att avlägsna lufttillförseln (tryckluftslangen) före service och reparation, eller när maskinen inte används.
• Lämna aldrig en maskin obevakad då lufttillförseln tryckluftslangen) är ansluten.
• Rengör maskinen efter användning och serva den regelbundet.
• Använd rekommenderat arbetstryck. Överskrid aldrig maskinens maximalt tillåtna tryck.
• Smörj maskinen dagligen för att undvika invändig korrosion.
• Kontrollera att tryckluftslangen är hel före anslutning och håll den borta från värme och vassa kanter.
• Kontrollera att alla anslutningar i tryckluftssystemet är täta.
• Lyft eller bär aldrig maskinen i tryckluft-slangen.
• Följ kompressorns skötselinstruktioner och dränera dess lufttank dagligen.
• Endast personer med kunskap om tryckluft får använda maskinen.
• Rikta aldrig tryckluft mot människor och djur.
• Använd personlig skyddsutrustning. Arbete med tryckluft kan skapa giftiga gaser och stoft.
• Läs bruksanvisningar och säkerhetsföreskrifter för de produkter som används tillsammans med maskinen.

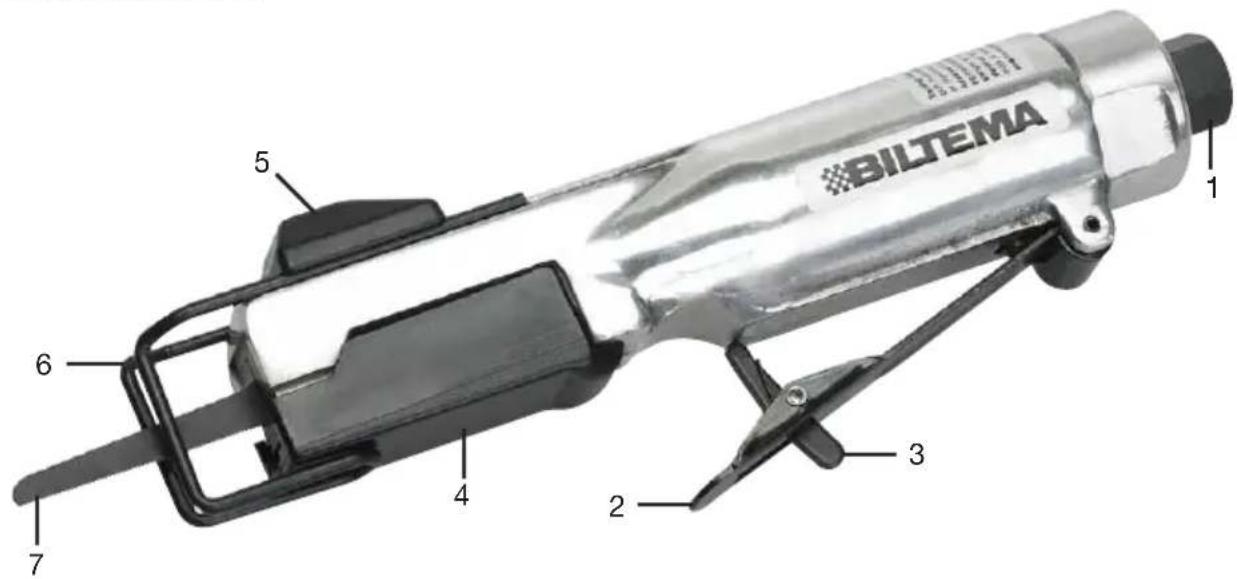

5. ÖVERSIKTSBILD

1. Luftinlopp
2. Avtryckare
3. Spärrhake för avtryckare
4. Skyddskåpa
5. Styrplatta
6. Stödbygel, justerbar
7. Sågblad

6. INSTALLATION/MONTERING

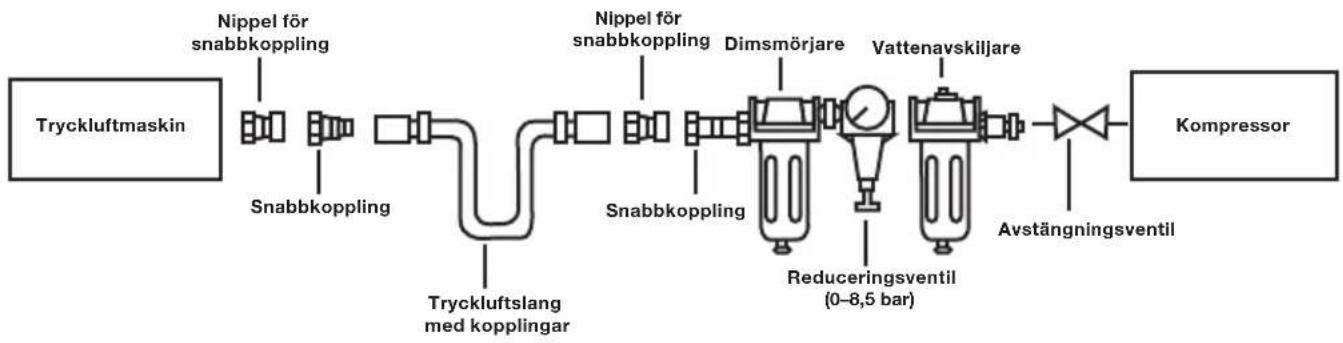

Sticksågen skall anslutas till ett tryckluftssystem enligt nedan (se Figur 1).

7. SÄRSKILDA SÄKERHETSREGLER OCH SKYDDSANORDNINGAR

7.1 Symboler på maskinen

Följande varningssymboler finns på maskinen:

Använd skyddsglasögon!

Använd hörselskydd!

Använd andningsskydd!

fig. 1

7.2 Skyddsanordningar

Avtryckaren (2) och spärrhaken (3) är säkerhetsanordningar. Spärrhaken förhindrar oavsiktlig start.

Start

Fäll upp spärrhaken (3) och tryck ner avtryckaren. Varvtalet ökar ju mer avtryckaren trycks ner.

Stopp

Släpp avtryckaren helt för att stoppa maskinen.

WARNING!

Använd aldrig sticksågen om avtryckaren eller spärrhaken ej fungerar.

7.3 Särskilda säkerhetsföreskrifter

• Använd alltid godkända skyddsglasögon, andningsskydd samt hörselskydd vid arbete med tryckluftmaskiner. OBS! Vanliga glasögon är inte skyddsglasögon.
• Undvik att riskera oavsiktlig start av maskinen genom att se till att gasreglaget står i spärrat läge, innan maskinen ansluts till tryckluftslangen.

• Kontrollera att maskinen får korrekt arbetsstryck och att det ej överskrids. Rekommenderat arbetstryck är 6 bar.
• Se alltid till att maskinen stannat helt innan den läggs ner efter användning.
• Se till att arbetsstycket är ordentligt fastspänt, vilket medför att man kan hålla maskinen med hjälp av båda händerna.
• När maskinen inte används, koppla bort den från luftslangen och förvara den på en säker, torr plats, oåtkomlig för barn.

7.4 Risker vid användning

Även om instruktionerna i manualen följs så kvarstår det vissa risker. Var medveten om dem och försök att undvika dem.

Risk för ögonskada

Det kan förekomma kringflygande föremål - Använd skyddsglasögon eller visir. Håll åskådare och djur på behörigt avständ.

Risk för hörselskada

Använd hörselskydd.

Risk för lungskador

Damm kan skada lungorna. Använd alltid andningsskydd.

Risk för skärskada

Använd skyddshandskar vid byte av sågblad.

Risk för skada på grund av vibrationer

Maskinens vibrationer kan orsaka arm- och handskador. Arbeta inte kontinuerligt under lång tid och säkerställ att maskinen inte vibrerar mer än normalt på grund av misskötsel eller defekta delar.

8. ANVÄNDNING OCH HANDHAVANDE

8.1 Lufttillförsel

• Se till att avtryckaren (2) är i spärrat läge innan maskinen ansluts till lufttillförseln.
• Maskinen kräver ett arbetstryck av ca 6 bar.
• Använd endast ren, torr, reglerad tryckluft.
• Överskrid aldrig max. rekommenderat arbetstryck 6 bar.

- Tryckluft innehåller fukt och andra föroreningar som kan medföra rost eller slitage på tryckluftmaskinens invändiga delar. Genom att montera en reduceringsventil med vattenavskiljare och dimsmörjare i tryckluftsystemet så erhålls torr luft och maskinen smörjs, dessutom avlägsnas det mesta av tryckluftens föroreningar genom att luften filtreras.

• För högt arbetstryck eller smutsig luft kommer också att förkorta maskinens livslängd och det kan även vara farligt och orsakamateriell skada eller personskada.
• Dränera lufttanken dagligen. Vatten i luftslangen kommer att skada maskinen.
• Rengör luftintagsfiltret varje vecka.
• Håll tryckluftslangen borta från värme, olja och vassa kanter. Kontrollera tryckluftslangen beträffande slitage och se till att alla anslutningar är täta och säkra.

8.2 Smörjning

- Det rekommenderas att ansluta en automatisk reduceringsventil med vattenavskiljare och dimsmörjare på tryckluftslangen (Figur 1) eftersom det ökar maskinens livslängd och håller den i gott skick. Reduceringsventilens dimsmörjare måste kontrolleras regelbundet och fyllas på med dimsmörjolja.

- Genom att placera ett papper strax framför maskinens luftutsläpp och sedan hålla maskinens avtryckare intryckt i ca 30 sekunder kan man kontrollera om reduceringsventilens dimsmörjare är korrekt injusterad. Dimsmörjaren är korrekt injusterad om en tunn oljefläck bildas på pappret. Överdrivet mycket olja bör undvikas.

- Om maskinen skall förvaras oanvänd under en längre tid så bör den få en riklig smörjmängd innan den läggs undan till förvaring. Maskinen bör köras i ca 30 sekunder för att se till att oljan fördelas jämnt i hela maskinen. Maskinen skall förvaras i ren och torr omgivning.

- Det är mycket viktigt att maskinen smörjs ordentligt, genom att dimsmörjaren hålls påfylld och korrekt justerad. Utan korrekt smörjning så kommer inte maskinen att fungera på rätt sätt och delarna kommer att slitas i förtid.

- Använd speciell dimsmörjolja i dimsmörjaren och håll den alltid fylld till korrekt nivå. Använd endast rekommenderade dimsmörjoljor, speciellt framtagna för tryckluftsanvändning. Fel typ av olja kan skada gummidetaljer, O-ringar etc. inuti maskinen.

OBS!

Om EJ någon reduceringsventil med vattenavskiljare och dimsmörjare monteras på tryckluftslangen, så måste istället tryckluftmaskinen smörjas minst en gång om dagen eller efter 2 timmars användning med 2-6 droppar dimsmörjolja, beroende på arbetsomgivningen, direkt in i maskinen genom tryckluftanslutningen.

8.3 Funktion

a. Montera lämpligt sågblad (7) till sticksågen. Bladet med 24 tänder/tum används för trä, och bladet med 32 tänder/tum för metaller.
b. Justera stödbygeln (6). Stödbygeln stabiliserar sågen vid arbetet, samtidigt som den kan användas för inställning av sågdjupet.

c. Anslut sticksågen till tryckluftslangen.
d. Tryck in avtryckaren (2) för att starta sticksågen. Använd avtryckaren för att styra slaghastigheten.

9. TRANSPORT OCH FÖRVARING

• Kontrollera att maskinen är hel och väl rengjord.
• Förvara maskinen i ett svalt och torrt utrymme, oåtkomligt för barn och andra obehöriga.
• Förvara alltid maskinen i en miljö med temperaturer mellan 0 °C och +40 °C.
• Förvara inte maskinen i närheten av kemikalier, lösningsmedel eller gödningsmedel. Sådana produkter är ofta nedbrytande och kan orsaka ohjälplig skada på din maskin.

10. SERVICE OCH UNDERHÅLL

10.1 Dagligt underhåll

Sticksågen måste smörjas minst en gång om dagen eller efter 2 timmars användning, såvida inte automatisk dimsmörjare monteras på tryckluftsslangen.

10.2 Felsökning

Följande lista visar några vanliga problem, or- saker och lösningar. Läs noga felsökningslistan och följ dess rekommendationer.

WARNING!

Om något av följande problem dyker upp vid användning av maskinen, stoppa omedelbart användningen, annars kan allvarlig personskada inträffa. Endast kvalificerad serviceperson eller auktoriserad serviceanläggning får utföra service eller reparation av tryckluftmaskinen. Koppla bort tryckluftmaskinen från lufttillförseln innan service, reparation eller justering. Vid byte av O-ringar eller cylinder, smörj med luftverktygsolja (dimsmörjolja) innan hopmontering sker.

PROBLEM ORSAK ÅTGÄRD

Verktyget tappar snabbt kraft och fart.	1. Tryckfall pga. för lång och underdimensionerad tryckluftsslang.2. För liten kompressor.	1. Korta av och/eller byt tryckluftslangen till en med större innerdiameter.2. Byt till större kompressor eller avvakta med arbetet tills kompressorn arbetat upp ett högre tryck.
Maskinen går med normal hastighet men tappar vid belastning.	1. Verktyget pressas för hårt.2. Slitna motordelar. pga. brist på smörjning.	1. Såga långsammare2. Smörj med 2-6 droppar dimsmörjolja via luftintaget.Svåra arbetsbetingelser kan kräva tätare smörjintervaller.
Maskinen går sakta.Endast lite luft strömmar ut från maskinens luftutblås.	1. Motordelar kärvar p.g.a. smutspartiklar.2. Effektregulator i fastlåst läge.3. Luftflödet blockerat av smuts.	Kontrollera om luftintagsfiltret är igensatt. Häll luftverktygsolja/dimsmörjolja i luftintaget enl. instruktionerna. Kör maskinen i korta, snabba körningar Upprepa ovanstående om så behövs.
Maskinen stannar ej. Trottelventilens O-ring har rubbats ur läge från insugets ventilsäte.		Byt ut O-ringen eller lämna maskinen på service.

OBS! Reparationer får endast utföras av behörig servicepersonal.

11. MILJÖSKYDD

Återvinn oönskat material i stället för att slänga det bland hushållssoporna. Sortera alla maskiner, tillbehör och förpackningsmaterial och lämna dem till en återvinningscentral så att de där kan kasseras på ett miljövänligt sätt.
