BRUKSANVISNING 17-664 Biltema

Denna manual innehåller väsentlig information om maskinens användning och dess säkerhetsrisker. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på dessa symboler:

OBS!

Indikerar att felaktigt förfarande kan påverka arbetets effektivitet eller leda till person- och materialskador.

Risk för allvarlig olycka.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage. Förvara manualen på en säker plats i anslutning till maskinen. Vid en eventuell försäljning ska manualen följa med maskinen.

1. TEKNISKA DATA

Art nr 17-663 17-664
Modell 40B 55B
Pumphustyp		Enstegs remdriven	Tvåstegs remdriven
Rek. kom- pressorstorlek	hp / kW	4,0/3,0 5,5/4,0
Varvtal rpm 1490 1370
Max tryck bar 10		10
Genomlupen luftmängd	l/min	395	582
Fri avgiven luftmängd vid 6 bar	l/min	295	490
Oljemängd	l	0,5	0,9
Remskivedia- meter	mm	258	402
Profil på drivrem		A	SPZ
Mått	cm	26,5 x 25,8 x 32,5	35 x 40 x 50
Vikt	kg	8,3	24

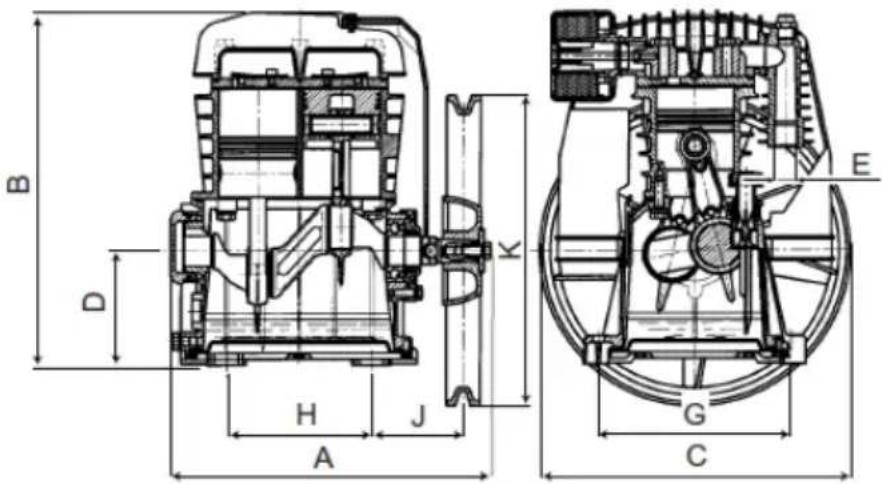

Mått i mm	17-663	17-664
A	264,5	347
B	293,5	431
C	258	402
D	95	130
E	R1/2"	R3/4"
G	160	200
H	120	169
J	76	84
K	251,4	398

Kompressorblock 17-663 är främst avsedd för att vara reservdel till Biltemas kompressorer 17-658 och 17-661.

Kompressorblock 17-664 är främst avsedd för att vara reservdel till Biltemas kompressorer 17-659 och 17-662.

Detta kompressorblock har konstruerats och tillverkats för intermittent drift. Därför rekommenderas det att den kontinuerliga driftstiden inte överstiger 70 % av den totala tiden under en 15-minutersperiod. Kompressorblocket har tillverkats för att vara en tryckluftskälla inomhus i en dammfri miljö, all annan användning är förbjuden.

4. ALLMÄNNA

SÄKERHETSANVISNINGAR

Läs noga igenom hela bruksanvisningen. Kompressorblocket är konstruerat och avsedd för de funktioner som beskrivs där. Övriga användningssätt är ej tillåtna och tillverkaren ansvarar ej för de skador som då kan uppstå.

4.1 Att göra:

• Kontrollera att kompressorblockets tekniska data stämmer överens med avsedd användning.
• Efter underhållsingrepp är det nödvändigt att försäkra sig om att alla komponenter är korrekt återmonterade.
• Läs noggrant anvisningarna i original-manualen för respektive kompressor där kompressorblocket ska användas som

reserv- eller utbytesdel före utbyte.

• Försäkra dig om att omgivningstemperaturen är mellan +5 °C och +45 °C.
• Följ alltid underhållsprogrammet i bruksanvisningen.
• Använd endast originalreservdelar vid underhåll av kompressorblocket.

4.2 Att inte göra:

• Kompressorblocket får ej luta mer än 15° under drift.
• Rör aldrig kompressorblocket eller matarröret eftersom de blir mycket varma under drift (de är även varma efter att remhjulet har slutat snurra).
• Placera aldrig brännbara föremål, nylon- eller tygföremål i närheten av eller på kompressorblocket.
• Använd aldrig kompressorblocket i fuktig eller dammig miljö.
• Tillåt aldrig någon att montera eller använda kompressorblocket utan tillräcklig kunskap om dess montering, drift och användning.
• Använd aldrig kompressorblocket utan luftfilter.
• Utför aldrig något ingrepp på säkerhets- och justeringsanordningar.
• Anslut aldrig utloppsrör med lägre max. tillåtet tryck än kompressorblockets max. tryck. Ta även hänsyn till att tryckluft som lämnar kompressorblocket har antagit avsevärt högre temperatur.

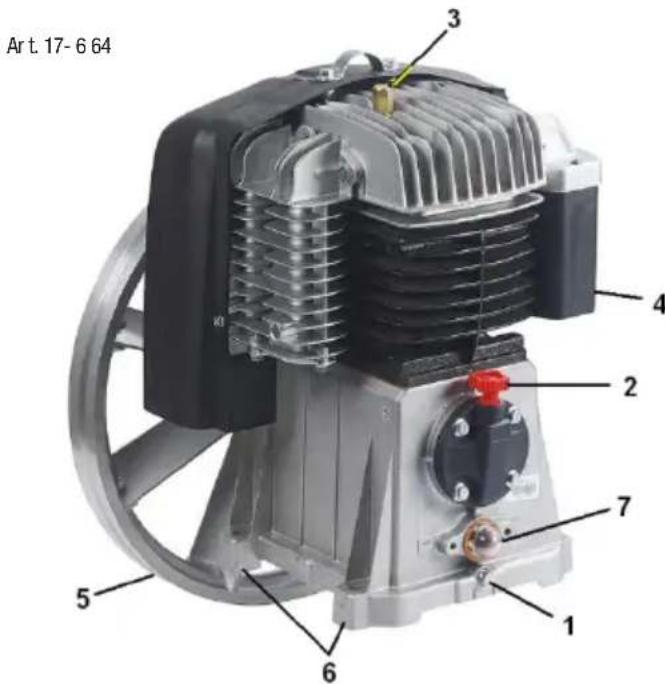

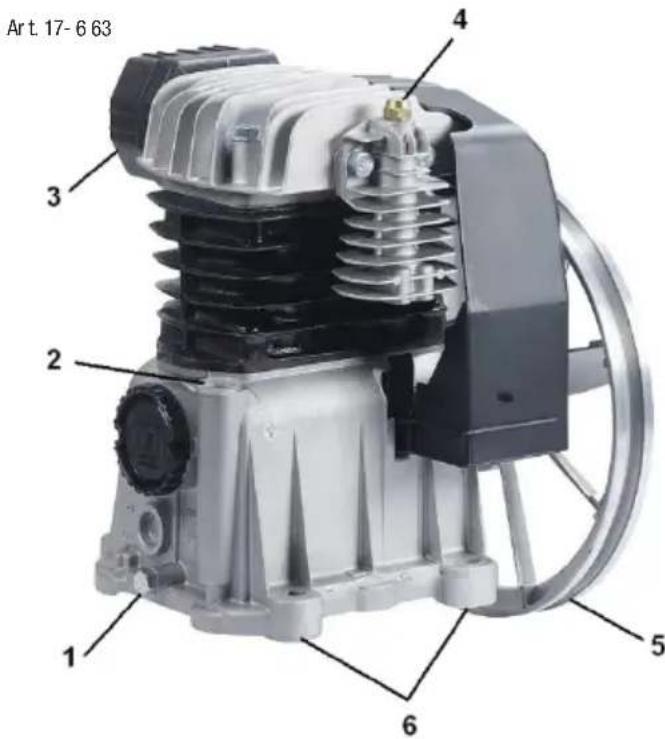

5. ÖVERSIKTSBILD

1. Oljeplugg, dränering
2. Oljeplugg/oljesticka
3. Luftfilter
4. Övertrycksventil
5. Remskiva
6. Monteringshål
7. Oljenivåglas

Art. 17-6 63 1 2 3 4 5 6

Art t. 17-6 64 3 4 2 7 5 1 6

6. MONTERING

a. Kontrollera att elkabeln ej är ansluten till kompressorns motor.
b. Avlägsna skyddet över remskivorna och drivremmen.
c. Lossa matarröret från kompressorblocket.
d. Lossa bulten till elmotorn och kompressor-blocket.
e. Ta av drivremmen.
f. Avlägsna kompressorblocket.
g. Placera det nya kompressorblocket och fäst bulten utan att spänna den.
h. Montera drivremmen och flytta kompressorblocket så att remskivorna är parallella. Spänn därefter fast kompressorblocket.
i. För elmotorn bakåt så att drivremmen spänns, dra därefter fast bulten. Kontrollera drivremsspänningen genom att trycka ned drivremmen ca. 2 cm.
OBS! Om drivremmen är för hårt spänd kan elmotorns och kompressorblockets kullager skadas.
j. Montera tillbaka matarröret och remskyddet.
k. Avlägsna transportpluggen (2) och fyll på kompressorolja. Läs av på medföljande oljesticka (17-663) eller i oljenivåglaset (17-664).
I. Öppna backventilen och ta bort gummi-pucken och fjädern.
m. Starta kompressorn och låt den gå i 10 minuter så att matarröret blåses rent från skräp, samt att packningarna sätter sig.
OBS! Kontrollera att kompressorblocket snurrar åt rätt håll (enl. pil) efter installation.
n. Torka ren gummipucken och fjädern samt dess säte i backventilen med en torr trasa.
o. Montera tillbaka gummipucken och fjädern i backventilen.
p. Starta kompressorn, låt pumpa upp fullt tryck 10 bar och säkerställ korrekt funktion. Kontrollera om det finns något luftläckage.

7. HANDHAVANDE

7.1 Placering

Kompressorblocket får endast användas inomhus (ej för utomhusbruk) i en miljö med god ventilation och i temperaturområdet +5 °C till +40 °C. Miljön måste vara fri från damm, syror, ånga, explosiva gaser samt antändbara och andra riskfyllda material. För att vara säker på god ventilation och tillräcklig kylning bör utrustningen placeras minst 50–60 cm från vägg eller liknande yta.

15°

15°

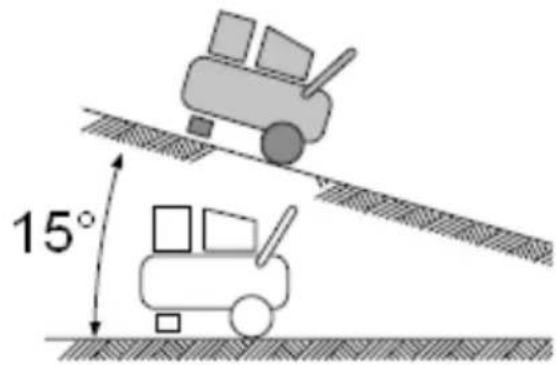

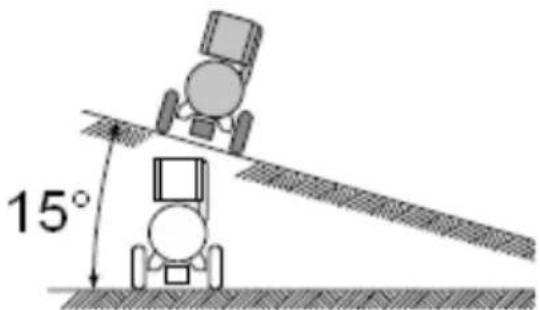

Ett oljesmort kompressorblock får ej luta mer än 15° under drift, i annat fall får det inte till-räcklig smörjning.

8. SERVICE OCH UNDERHÅLL

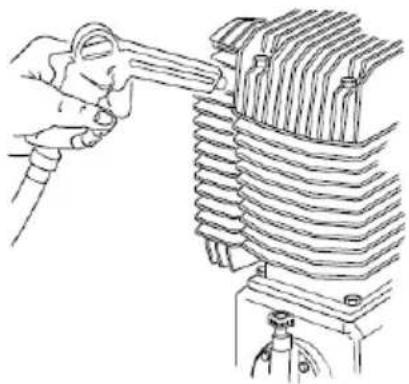

För att upprätthålla kompressorblocket i god funktion är det nödvändigt att hålla det rent (renblåsning) och att utföra ett regelbundet underhåll.

OBS!

Stäng av motorn och töm ut all luft från tanken innan något underhållsarbete utförs.

8.1 Underhållsschema

	Efter användning	Varje vecka	Varje månad	Varje halvår	Vartannat år
Allmän rengöring av kompressorblocket	Vid behov
Kontroll av oljenivån X
Rengöring av luftfilter	X
Byte av olja	Efter de 50 första drifts- timmarna	X
Kontroll av drivrem	X

(utförs varje vecka)

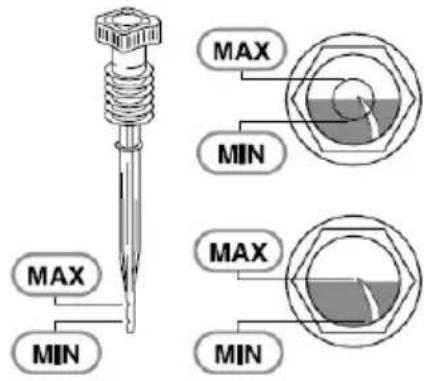

Kontrollera oljenivån regelbundet varje vecka och fyll på vid behov.

• Fyll aldrig på olja över max. nivån.
• Blanda inte olika typer av kompressorolja.
• Om oljenivån är lägre än miniminivån, kan kompressorblocket kärva och få allvarliga skador.

(utförs efter de första 50 driftstimmarna, därefter var 6:e månad vid normal drift).

a) Varmkör kompressorblocket, stäng sedan av elmotorn och avlägsna nätkontakten från eluttaget.

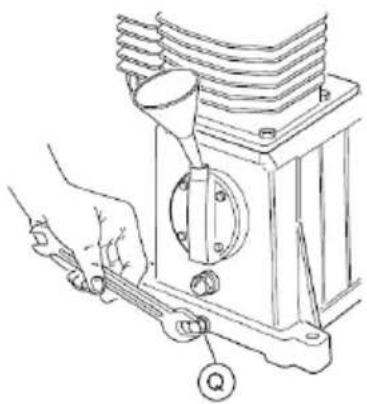

b) Dra ut oljestickan och lossa oljeplugg (Q). Tappa ur oljan.
c) Skruva tillbaka oljepluggen och fyll på med ny olja upp till maxnivån.

Använd Biltema kompressorolja!

Rengör filtret oftare om kompressorblocket används i dammig miljö.

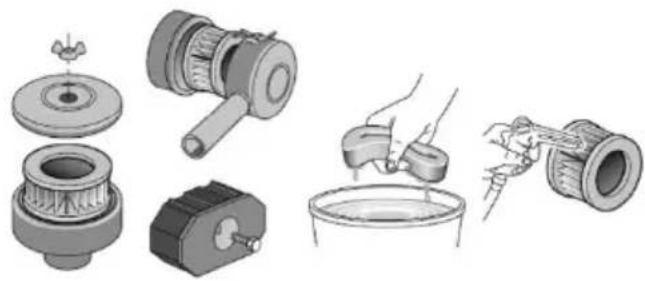

Öppna luftfiltret och rengör eller byt filterelementet.

Pappersfilter: Blås rent med tryckluft från insidan och utåt.

Skumgummifilter: Tvätta det med tvål och vatten och låt det torka fullständigt innan det sätts fast igen.

OBS!

Använd aldrig kompressorblocket utan insugningsfiltret. Främmande delar och damm kan tränga in och orsaka allvarliga skador i kompressorblocket.

9. MILJÖ

Återvinn oönskat material i stället för att slänga det bland hushållssoporna. Alla maskiner, tillbehör och förpackningsmaterial skall sorteras och lämnas till en återvinningscentral och där kasseras på ett miljövänligt sätt.
