BRUKSANVISNING HPC 71 Biltema

Denna manual innehåller väsentlig information om maskinens användning och dess säkerhetsrisker. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på dessa varningar:

OBS! Indikerar att felaktigt förfarande kan påverka arbetets effektivitet eller leda till person- och materialskador.

WARNING! Indikerar risk för allvarlig olycka.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage

Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med maskinen.

2. TEKNISKA DATA

Art nr: 17-482
Modell: ...... Högtryckstvätt HPC 71
Spänning/frekvens:....230 V \~ 50 Hz
Effekt: 1400 W
Arbetstryck: 70 bar/7 MPa
Max tillåtet arbetstryck: . . . 105 bar/10,5 MPa
Vattenflöde, nominellt: ..... 5,0 l/min
Vattenflöde, max: ..... 6,2 l/min
Vattentemperatur, min: ..... + 5 °C
Vattentemperatur, max: .... + 50 °C
Kapslingsklass:..... IP X5
Isolationsklass:....Class II
Mätmetod ljudtryck, L PA :... EN ISO 3744
Uppmätt värde, LPA : ..... 83 dB(A)
Osäkerhet K, L PA : ..... 3 dB(A)
Garanterat värde, LPA : 86 dB(A)
Mätmetod ljudeffekt, L WA :... EN ISO 3744
Uppmätt värde, LWA : ..... 96 dB(A)
Osäkerhet K, L_WA : 3 dB(A)
Garanterat värde, L_WA : ..... 99 dB(A)
Mätmetod vibrationer: ..... EN 60335-2
Uppmätt värde,
pistolhandtag: .... < 2,5 m/s²
Vikt: 5,6 kg

3. ANVÄNDNINGSOMRÅDE

17-482 Högtryckstvätt HPC 71 har en kolborst-motor och pump med automatisk start/stopp funktion. Den är konstruerad för att användas:

• med kallt vatten med en temperatur mellan +5 °C och +50 °C
• vid rengöring av fordon, båtar, redskap och maskiner, uppfarter, uteplatser m.m.
• med rent vatten
• enligt instruktionerna i denna bruksanvisning – felaktig användning kan förorsaka allvarlig personskada.

Högtryckstvätten får användas ihop med Biltemas extra tillbehör som har samma anslutning.

Högtryckstvätten är inte konstruerad för yrkesmässigt bruk. Den får inte användas till att spruta vatten på människor och djur, eller till andra ändamål än ovan angivna.

4. ALLMÄNNA SÄKERHETSFÖRESKRIFTER

Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplat-sens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används.

4.1 Arbetsområde

• Städa regelbundet. Avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion.
• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet.
• Håll barn och obehöriga utanför arbetsområdet.
• Ha förbandslåda och telefon tillgängligt.

4.2 Personlig säkerhet

• Läs alltid manualen före användning.
• Var särskilt uppmärksam på maskinens varningssymboler.
• Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin.
• Använd skyddsutrustning såsom skyddsglasögon, hörselskydd och skyddande kläder.
• Bär ordentliga arbetskläder och halksäkra skor.
• Använd hårnät om du har långt här, bär inte smycken eller löst sittande kläder som kan fastna i maskinen.
• Upprätthåll alltid en god arbetsställning med bra balans.
• Låt aldrig din vana vid maskinen leda till oförsiktighet.

4.3 Användning och skötsel av maskiner

• Kontrollera att alla skydd sitter på plats och är i god funktion.
• Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade.

• Kontrollera att alla knappar och reg-lage fungerar. Var särskilt noga med att strömbrytaren fungerar så att du alltid kan stänga av maskinen.

• Använd ej en defekt maskin. Lämna in den till en auktoriserad serviceverkstad för reparation.

• Använd endast av Biltema rekommende- rade tillbehör och reservdelar.
• Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för.
• Överskrid inte maskinens kapacitet.
• Fatta alltid tag i maskinens handtag när du bär maskinen. Håll inte fingret på strömbrytaren.
• Förhindra oavsiktlig start genom att bryta strömmen eller lossa tändhatten från tändstiftet före service och reparation eller när maskinen inte används.
• Tag alltid bort nycklar, verktyg och andra lösa delar från maskinen före start.
• Lämna aldrig en maskin obevakad då motorn är igång.
• Rengör maskinen efter användning och serva den regelbundet.
• Förvara maskinen på en torr och skyddad plats, oåtkomlig för barn.

4.4 Elsäkerhet

• Exponera inte elektriska maskiner för regn eller fukt om de ej är kapslade för det.
• Behandla kablar varsamt och skydda dem från värme, olja och vassa kanter.
• Eventuell förlängningskabel får ej vara uppvirad på en kabelvinda, utan hela kabeln måste vara utrullad.
• Använd enbart korrekt dimensionerade förlängningskablar med tanke på längd och kabelarea i förhållande till uttagen strömstyrka.
• Utomhus ska endast förlängningskablar som är godkända för utomhusbruk användas.
• Undvik kontakt med jordade ytor, till exempel rör, radiatorer och kylanläggningar när du arbetar med maskinen. Risken för elstöt ökar när du är jordad.
• Eventuella reparationer och kabelbyte får enbart utföras av behörig elektriker.

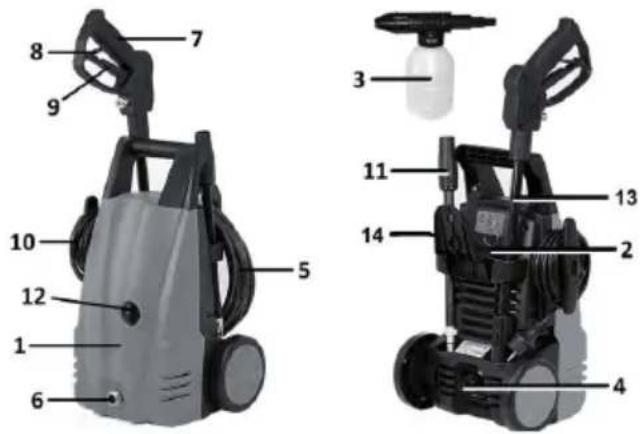

5. ÖVERSIKTSBILD

1. Högtryckstvätt
2. Rensnål
3. Kemspruta
4. Inlopp, vatten
5. Högtrycksslang
6. Utlopp, vatten
7. Pistolhandtag
8. Låsning, pistolhandtag
9. Avtryckare
10. Elkabel
11. Spolmunstycke, ställbart
12. Strömbrytare ON/OFF
13. Förlängningsrör

6. MONTERING

WARNING! Strömbrytaren ska vara i läge OFF och elkabeln får inte vara ansluten till eluttaget vid montering.

a. Packa upp högtryckstvätten och kontrollera att den inte skadats under transporten.
b. Tryck därefter ned munstyckshållaren (14) i dess fäste.
c. Skruva fast högtrycksslangen (5) på högtryckstvättens utlopp (6).
d. Montera pistolhandtaget (7) på högtrycks- slangen (5).
OBS! Högtrycksslangen måste vara helt utrullad vid användning.

e. Montera förlängningsröret (13) på pistol-handtaget (7) genom att trycka det i botten och sedan vrida.

f. Montera spolmunstycket (11) på förlängningsröret (13).

g. Skruva fast den medföljande vattenkopplingen på inloppet (4). Drag åt den så pass hårt att det inte läcker ut något vatten när högtryckstvätten används.

h. Placera rensnålen (2) i dess fack på hållaren (14).

7. SÄRSKILDA

SÄKERHETSFÖRESKRIFTER

Högtryckstvätten kan vid felaktig användning orsaka person- och egendomsskada. Förvara den alltid på en säker plats oåtkomlig för barn. Det är absolut förbjudet att leka med högtryckstvätten.

7.1 Särskilda risker

Risk för kraftig vattenstråle och stänk

• Bär skyddande kläder och skyddsglasögon så att inte vatten-, grus eller smutsstänk kan skada dig om du blir träffad.
• Inget husdjur eller person utan skyddsutrustning, får befinna sig inom arbetsområdet.

Risk för elstöt

• Vidrör ej stickkontakten eller eluttaget med våta händer.
• Spola aldrig vatten på maskinen eller annan elektrisk armatur.
• Vid användning av förlängningskabel skall elkontakterna vara skyddade mot stänk.

Risk för hörselskada

- Använd hörselskydd

7.2 Varningssymboler på maskinen

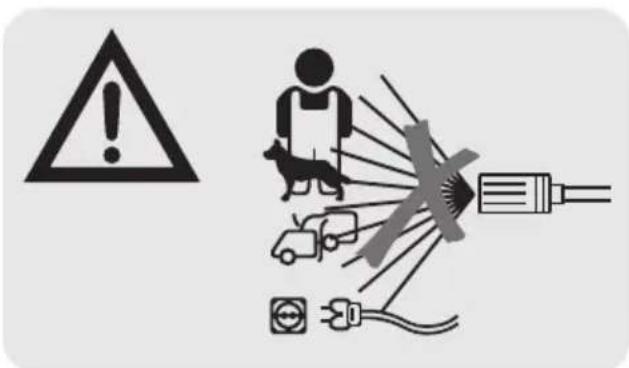

Rikta aldrig munstycket och spola inte vatten mot dig själv, andra människor, djur, elektrisk utrustning eller ömtåliga material. Håll obehöriga på minst 15 meters avständ då högtryckstvätten används.

Avlägsna alltid elkontakten från eluttaget vid reparation och service.

Använd skyddsglasögon, hörselskydd och skyddande kläder.

WARNING!

Ljudnivån överstiger 85 dB(A), använd hörselskydd.

Dubbelisolering

Maskinen är dubbelisolerad, vilket innebär att den inte behöver jordas. Eventuell reparation får enbart utföras av auktoriserad personal.

7.3 Säkerhetsanordningar

Strömbrytare ON/OFF (12)

Start - Vrid strömbrytaren till läge ON Stopp - Vrid strömbrytaren till läge OFF

Automatisk stoppfunktion

Då pumphuset uppnått fullt vattentryck, stängs motorn av automatiskt med hjälp av en microbrytare.

På pistolhandtaget sitter en låsning som förhindrar oavsiktlig start. Aktivera låsningen då du avbryter ditt arbete.

Avtryckare (9)

För att påbörja spolningen, tryck in avtryckaren (9) helt.

För att avsluta spolningen, släpp avtryckaren (9) helt.

8. HANDHAVANDE

8.1 Spolmunstyckets (11) funktion

Vattenstrålens hårdhet och spridning kan justeras med munstycket. En hård och smal stråle är effektiv på hård smuts, men kan skada känsliga ytor och bör användas med försiktighet. Ofta är det enklast och säkrast att bara hålla munstycket närmare tvättytan, istället för att öka vattenstrålens hårdhet. Håll

ej vattenstrålen riktad mot samma punkt under en längre tid och inte närmare än 30 cm från rengöringsobjektet.

Munstycket kan justeras från en koncentrerad stråle till en flat stråle med en spridning på 60°.

OBS! Släpp alltid avtryckaren på pistolhandtaget före justering av vattenstrålens spridning annars kan O-ringarna i munstycket skadas.

8.2 Åtgärder före användning

a. Kontrollera att:

• elkabeln och högtrycksslangen är hela
• eventuella rutor och ventiler på tvättytan är stängda
• ytan som ska tvättas tål högtryckstvätt; vissa ytor, material och ytbehandlingar kan skadas om de träffas av en vattenstråle med högt tryck
• vattenflödet är tillräckligt – använd en vävförstärkt slang med en dimension på minst 1/2".

b. Placera högtryckstvätten på en plan yta så att den inte kan välta. Om den välter kan tvätten skadas.
c. Anslut vattenslangen (kallvatten) till inloppet (4) och sätt på vattnet med fullt flöde.
d. Montera lämpligt munstycke eller tillbehör. Tryck in avtryckaren i pistolhandtaget och kontrollera att det kommer ut vatten från munstycket (11). Släpp avtryckaren.
e. Anslut elkontakten (10) till ett eluttag med jordfelsbrytare som bryter strömmen om en krypström överskrider 30 mA i 30 ms.

WARNING! Om högtrycksslangen är skadad så skall den bytas ut till en av tillverkaren godkänd högtrycksslang. Den får ej repareras.

8.3 Tvättning

WARNING! Var beredd på rekylen i pistolhandtaget (7) då du börjar spola.

a. Vrid strömbrytaren (12) till läge ON.
b. Justera spolmunstycket (11) så att du börjar med stor spridning på vattenstrålen, vilket ger både mindre rekyl och bättre kontroll.
c. Håll pistolhandtaget (7) med båda händerna och rikta spolmunstycket (11) mot marken en bit ifrån dig.
d. Tryck in pistolhandtagets avtryckare (9). Kontrollera att du har en lagom spridning på vattenstrålen. Släpp avtryckaren (9). Använd en koncentrerad stråle på hårt nedsmutsad yta och mer spridning på lätt nedsmutsad yta.
e. Rikta spolmunstycket (11) ca 1 meter från objektet som skall rengöras med en vinkel på 45°. Tryck in avtryckaren (9) och justera sprutvinkeln och avståndet till objektet så att optimal rengöring åstadkommes utan att skada dess yta.

OBS!

• Håll aldrig spolmunstycket (11) närmare än 30 cm från rengöringsobjektet.
• Var försiktig vid hanteringen av spolmun-stycket (11) så att det inte kommer in smuts i dess rör. Det kan orsaka driftsstörningar.
• Sätt alltid på vattentillförseln innan du startar maskinen. Om du kör maskinen torr skadas pumpen.
• Släpp alltid avtryckaren (9) vid justering av vattenstrålen.
• Vid längre tids arbete så blir motorn varm, pausa och låt motorn svalna en stund med jämna mellanrum.

8.4 Efter användning

a. Stäng av motorn.
b. Avlägsna elkabeln (10) från eluttaget.
c. Stäng av vattentillförseln.
d. Avlägsna vattenslangen från maskinen.
e. Tryck in avtryckaren (9) på pistolhandtaget (7) och håll den intryckt i några sekunder för att avlägsna trycket från systemet.
f. Rengör maskinen med en ren och torr trasa. Var noga med att hålla högtrycksslangen (5), pistolhandtaget (7), spolmunstycket (11) och kemsprutan (3) rena från smuts.

WARNING! Koppla aldrig bort slangar eller tillbehör från maskinen när det finns tryck i systemet.

OBS!

• Stäng alltid av motorn före vattentillförseln, annars kan maskinen skadas.
• Hantera spolmunstycket (11) och förlängningsröret (13) försiktigt så att det inte kommer in smuts i rören. Detta kan medföra driftsstörningar.

8.5 Att tvätta med kemikalier/ rengöringsmedel

Applicera kemikalieblandningen på en torr yta, så att kemikalierna i blandningen kommer i kontakt med ytan och kan lösa upp smutsen. Använd lämpligt medel avsett för högtryckstvättar, exempelvis Biltemas Högtrycks-schampo.

3 13 7

a. Blanda kemikalien med vatten enligt tillverkarens direktiv.
b. Lossa överdelen/locket på kemsprutan och fyll därefter på blandningen i kemsprutans behållare. Skruva tillbaka överdelen/locket.

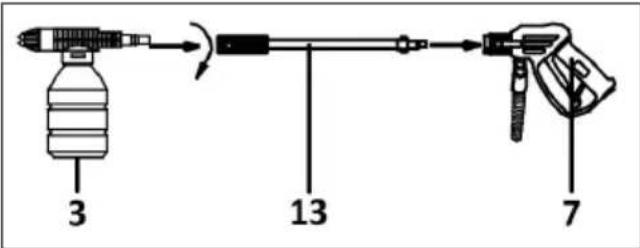

c. Avlägsna spolmunstycket (11) från förlängningsröret (13) och montera istället kem-sprutan (3) på förlängningsröret (13).
d. Applicera blandningen jämnt över ytan som ska rengöras. Vid lodräta ytor, börja nedifrån och spruta uppåt.
e. Låt kemikalierna i medlet verka några minuter. Använd eventuellt en borste och skrubba hårt smutsade ytor. Låt aldrig medlet torka in.
f. Avlägsna kemsprutan (3) från förlängningsröret (13) och montera tillbaka spolmunstycket (11). Spola av ytan med rent vatten.
g. Skölj kemsprutans behållare och munstycke med rent vatten efter avslutad användning.

WARNING! Använd enbart kemikalier som är anpassade för användning tillsammans med högtryckstvätt. Använd inte lättantändliga, giftiga eller frätande kemikalier.

8.6 Tvättips

- Bil, båt & husvagn: Applicera först Biltema högtrycksschampo nedifrån och upp med kemsprutan (3). Låt schampot verka några minuter och spola därefter av skummet med en bred vattenstråle.

- Fälgar: Applicera Biltema fälgrengöring med sprayflaskan, låt medlet verka några minuter och spola därefter av det med bred vattenstråle. Om spolmunstycket (11) hålls för nära eller koncentrerad vattenstråle används så kan det höga vattentrycket skada däcket.

- Trädgårdsmaskiner: Spola först av grov-smutsen, applicera därefter rengörings-medlet med kemsprutan (3). Spola av med rent vatten.

- Stenläggning och betonggolv: Applicera lämpligt rengöringsmedel och spola därefter rent med spolmunstycket (11) med en bred vattenstråle.

- Hängrännor: Använd spolmunstycket med bred stråle och spola mot stupröret. Var noga med att inte du inte spolar under taket.

- Murverk, trä: Justera avståndet (trycket) efter ytans kvalitet.

9. TRANSPORT OCH FÖRVARING

Avlägsna högtrycksslangen (5), pistolhandtaget (7) och spolmunstycket (11) från högtryckstvätten (1). Rengör och förvara på en säker och torr plats, oåtkomlig för barn. Förvara högtryckstvätten i ett rent och torrt utrymme med en temperatur som överstiger +5 °C.

OBS! Om högtryckstvätten utsätts för frost finns det risk att pumphuset eller dess packningar skadas.

10. SERVICE OCH UNDERHÅLL VARNING!

• Koppla bort elkabeln (10) från eluttaget före service och reparation.
• Ändra inga fabriksinställningar eller bryt några plomberingar.

10.1 Serviceinstruktioner

Högtryckstvätten är tillverkad för att ha mini- malt underhåll. Smörj o-ringarna i kopplingarna regelbundet.

Rengöring av munstycke

a. Kontrollera att vattnet är avstängt och att elkabeln (10) är avlägsnad från eluttaget.
b. Håll avtryckaren (9) intryckt i några sekunder och avlägsna därefter spolmunstycket (11) från förlängningsröret (13).
c. Vrid på spolmunstycket (11) till läget för koncentrerad stråle så att spridarbladen är så långt ifrån varandra som möjligt.

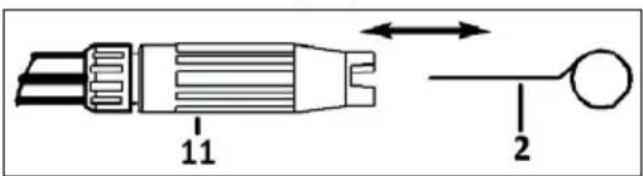

d. För in medföljande rengöringsverktyg (2) i dysans hål och för det fram och tillbaka tills smutsen är avlägsnad från hålet i dysan.
e. Spola vatten på dysan bakvägen (i pilens riktning) i 45 sekunder så att smutsen avlägsnas från insidan av röret. Annars fastnar smutsen i dysan då högtryckstvätten används nästa gång.

11 2

11

10.2 Felsökning

PROBLEM ORSAK OCH ÅTGÄRD

Ojämn vattenstråle eller pulserande tryck.	a. Smutsigt spolmunstycke (11). Stäng av högtryckstvätten och ren-gör spolmunstycket (11) och dess dysa.
Motorn startar ej eller stannar plötsligt. a.	Kontrollera elnätets säkring.b. Kontrollera att det ej läcker vatten.c. Överhettningskyddet kan ha löst ut. Låt högtryckstvättens motor svalna under 5 minuter.d. Förlängningskabeln är för lång i förhållande till kabelarean eller att den är virad.
Svagt tryck. a. Pumpen suger luft. Kontrollera att vatteninloppets koppling och slang är täta.b. Kontrollera att vattenkranen är helt öppen och att vattenflödet är tillräckligt.c. Filter, ventiler eller slangar behöver rengöras.d. Dysan i spolmunstycket är defekt.e. Ej original dysa eller spolmunstycke.
Motorn startar och stannar av sig själv	a. Vattenläckage, lokalisera läckaget och åtgärda det. Kontrollera särskilt inloppsanslutningen (4).
Läcker vatten från chassit a. Kontrollera först inloppsanslutningen (4).b. Lämna maskinen till auktoriserad verkstad.

11. EL-AVFALL

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC)

H∅YTRYKKSVASKER HPC 71

INNHOLD

1. INNLEDNING
2. TEKNISKE DATA
3. BRUKSOMRÅDE
4. GENERELLE SIKKERHETSFORSKRIFTER
5. OVERSIKTSBILDE
6. INSTALLASJON/MONTERING
7. SPESIELLE SIKKERHETSFORSKRIFTER
8. HÅNDTERING
9. TRANSPORT OG OPPBEVARING
10. SERVICE OG VEDLIKEHOLD
11. EE-AVFALL

1. INNLEDNING

På pistolhåndtaket sitter det en låsing som hindrer utilsiktet start. Aktiver låsingen när du avbryter arbeidet.

Avtrekker (9)
