LR4 - Fjärrkontroll Clas Ohlson - Gratis bruksanvisning och manual

Produkttyp	Multimedia-fjärrkontroll med laserpekare
Mått	13 x 3,5 x 2,2 cm (L x B x H)
Vikt	78 g (inklusive batteri)
Strömförsörjning	1 x AAA/LR03-batteri
Batteritid	6 timmar
Räckvidd	Upp till 10 meter
RF-frekvens	2,4 GHz
Gränssnitt	USB 2.0
Operativsystem som stöds	Windows XP (SP2) eller Vista 32-bit
Laservåglängd	630-680 nm
Lasereffekt	Klass IIIa, <5 mW; Klass II, <1 mW
Display	LCD med bakgrundsbelysning (aktiveras i 3 sekunder)
Laserpekare	5 valbara ikoner (punkt, cirkel, pil, hand, etc.)
Timer	Nedräkningstimer med vibrationsalarm
Automatisk avstängning	Efter 30 minuter i standbyläge
Lägen	Tangentbord, mus, mediaspelare, timer
Förpackningens innehåll	Fjärrkontroll, USB-mottagare, bruksanvisning, AAA-batteri
Skötselråd	Rengör med en torr, mjuk trasa; undvik extrema temperaturer
Säkerhetsvarning	Laserstrålar kan orsaka ögonskador. Rikta inte mot ögon.

Vanliga frågor - LR4 Clas Ohlson

Hur sätter jag på eller stänger av fjärrkontrollen?

Tryck och håll ned knappen POWER/MODE i 2 sekunder för att slå på eller stänga av fjärrkontrollen. Displayen tänds kort och efter 30 minuter i standbyläge stängs den automatiskt av.

Hur sätter jag i eller byter batteri?

Skjut batteriluckan nedåt. Sätt i ett AAA/LR03-batteri enligt markeringarna för polaritet och sätt sedan tillbaka luckan. Ta ur batteriet om fjärrkontrollen inte används under en längre tid.

Hur ansluter jag USB-mottagaren?

Skjut ut USB-mottagaren från fjärrkontrollen och anslut den till en ledig USB-port på datorn. I Windows XP (SP2) eller Vista 32-bit installeras drivrutinerna automatiskt. Om den inte upptäcks, utför en frekvenssökning (se felsökning).

Hur växlar jag mellan olika lägen (Tangentbord, Mus, Media, Timer)?

Tryck upprepade gånger på knappen POWER/MODE för att växla mellan lägena: T/B (Tangentbord) → MUS → MEDIA → TIMER och tillbaka till T/B. Det valda läget visas på displayen.

Hur använder jag laserpekaren?

Tryck och håll ned knappen laserpekare PÅ/AV för att aktivera lasern. Vrid på reglaget ovanför displayen för att välja mellan fem olika laserikoner (t.ex. punkt, cirkel, pil). Rikta inte mot ögon.

Hur ställer jag in och använder nedräkningstimern?

Växla till läget TIMER. Tryck på TAB för att öppna inställningarna. Använd ◀ ▶ för att välja timmar, minuter eller sekunder och ▲ ▼ för att justera. Tryck på ALT för att starta. Tryck på TAB för att stoppa. Du kan också snabbställa genom att trycka på TAB upprepat för att lägga till 5-minutersintervall.

Hur aktiverar jag bakgrundsbelysningen på displayen?

Tryck på knappen POWER/MODE eller tryck på PgDn-delen av multifunktionsreglaget. Bakgrundsbelysningen tänds i cirka 3 sekunder.

Vad gör jag om fjärrkontrollen tappar anslutningen eller slutar fungera?

Utför en frekvenssökning: anslut USB-mottagaren, tryck på Connect Key på mottagaren (LED blinkar). Ta ur batteriet ur fjärrkontrollen, håll sedan POWER/MODE intryckt medan du sätter i batteriet igen tills displayen släcks. Sökningen slutförs automatiskt.

Hur rengör och underhåller jag fjärrkontrollen?

Använd en torr, mjuk trasa för att rengöra utsidan. Undvik starka rengöringsmedel. Utsätt inte fjärrkontrollen för extrema temperaturer.

Hur gör jag mig av med produkten på ett ansvarsfullt sätt?

Följ lokala föreskrifter för elektronikavfallshantering. Kontakta din kommun om du är osäker på korrekt avfallshanteringsmetod.

BRUKSANVISNING LR4 Clas Ohlson

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

1. Säkerhet

Varning! Laserstrålning kan orsaka ögonskador. Rikta inte blicken direkt mot laserstrålen.

Varning! Använd endast produkten till de ändamål som anges här i bruksanvisningen. Modifiera inte produkten på något sätt, därför att det kan leda till att någon utsätts för skadlig laserstrålning.

2. Produktbeskrivning

Trådlös USB-sändare.

• LR4 är en Multimedia-fjärrkontroll med laserpekpinne. Avsedd för att användas till en dator.
• Fjärrstyr trådlöst dina vanligaste tangent-/musfunktioner, styr media-spelaren i datorn.
  • LCD-display med bakgrundsbelysning.
• Ergonomisk och enkel att använda. Minne för inställningarna även efter batteribyte.
  • Räckvidd upp till 10 meter.
  • Timer med vibrationslarm.
• Batterisparfunktion, automatisk avstängning efter 30 minuter i stand-byläge.
  • Laserpekare med 5 st. olika motiv.
  • Mottagaren ansluts till datorns USB-port.
  • Drivs med batteri 1 x AAA/LR03.
  • Kräver Windows XP/Vista 32.

3. Förpackningen innehåller

• LR4 fjärrkontroll
• USB-mottagare
• Bruksanvisning
• Batteri AAA/LR03

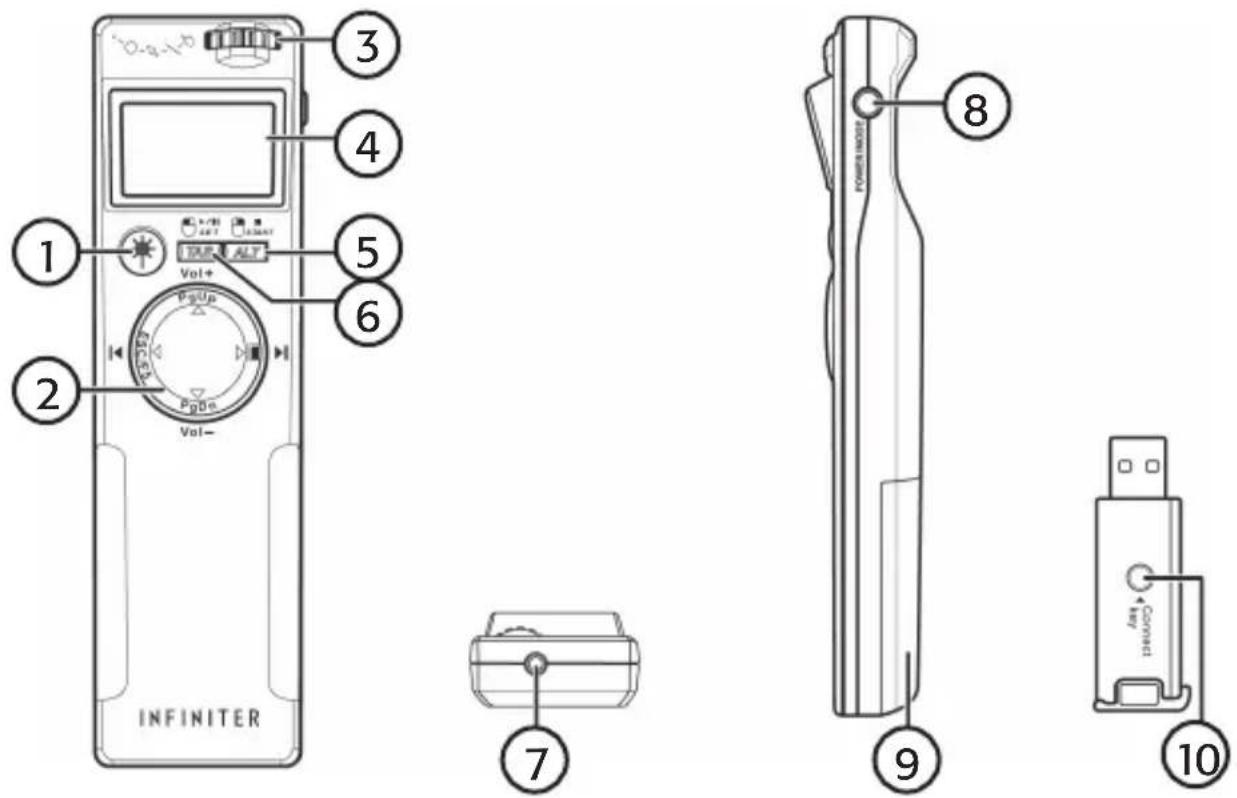

4. Knappar och funktioner

1. Laserpekare Av/Till
2. Multifunktionsreglage
3. Reglage för val av bild från laserpekare
4. LCD-display
5. START/ALT/RMB
6. SET/TAB/LMB
7. Laserpekare
8. Strömbrytare/Funktionsomkopplare
9. Batterilock
10. Anslutningsknapp / Status-LED

5. Användning

5.1 Sätt i batteriet

1. Tryck batterilocket neråt i pilens riktning.
2. Sätt i batteriet enligt märkningen.
3. Sätt tillbaka batterilocket.

Obs! Ta ur batteriet om produkten inte ska användas under en längre tid.

5.2 Slå på fjärrkontrollen

Håll in [POWER/MODE] i 2 sekunder för att slå på/stänga av fjärrkontrollen. Displayen lyser i ca 3 sekunder. Efter 30 minuter i stand-byläge sker automatisk avstängning för att spara batteri.

5.3 USB-mottagare

1. Tryck ut USB-mottagaren i pilens riktning.
2. Anslut USB-mottagaren till en ledig USB-port på datorn.
3. Om du använder Windows XP (med servicepack 2) eller Vista 32 hittas USB-mottagaren och drivrutinerna installeras automatiskt. USB-mottagaren är klar att användas direkt.

Obs! Om inte USB-mottagaren känner av signalerna från fjärrkontrollen måste du göra en frekvenssökning, se

7. Felsökning.

5.5 Användningsområden

Fjärrkontrollen har fyra olika användningsområden. Tryck upprepade gånger på [POWER/MODE] på fjärrkontrollen för att växla mellan: Keyboard (K/B) – Mouse – Media – Timer – Keyboard o.s.v.

K/B (Tangentbord)

1. Tryck upprepade gånger på [POWER/MODE] på fjärrkontrollen för att markera K/B.
2. Tryck först på [ALT] och sedan på [TAB] för att stega mellan alla öppna dokument och program.
3. ALT, TAB, PgUp, PgDn och ESC/F5 på fjärrkontrollen ersätter också motsvarande knappar på tangentbordet.
4. Den högra delen av multifunktionsreglaget visar svart skärmbild.

TAB ALT Vol+ Pg Up ESC/FS Pg Dn Vol-

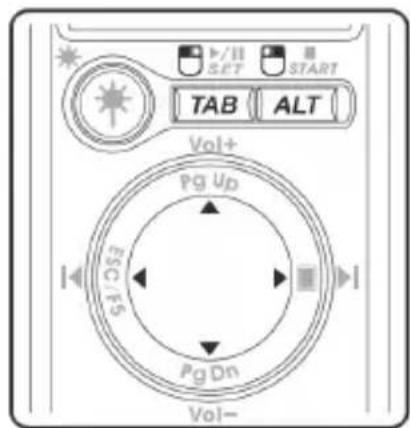

Mouse

1. Tryck upprepade gånger på [POWER/MODE] på fjärrkontrollen för att markera MOUSE.
2. Tryck på [TAB] för att ersätta vänster knapp på musen.
3. Tryck på [ALT] för att ersätta höger knapp på musen.
4. ◀ ▶ ▲ ▼ ersätts av multifunktionsreglaget och flyttar muspekaren.

/II SET START TAB ALT Vol+ Pg Up ESC FS Pg Dn Vol-

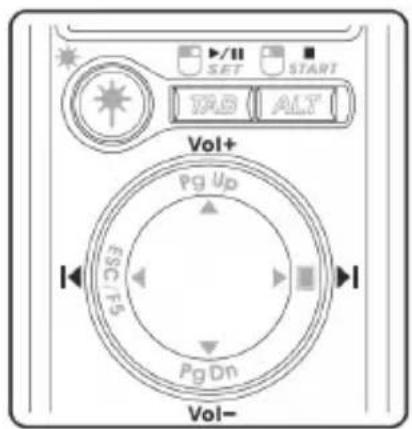

Media

1. Tryck upprepade gånger på [POWER/MODE] på fjärrkontrollen för att markera MEDIA.
2. Tryck på TAB, ALT och ◀ ▶ ▲ ▼ för att ersätta Play – Paus – Stop – Gå till föregående/nästa spår – Justera volym.

Vol+ Pg Up FGC FS Pg Dn Vol-

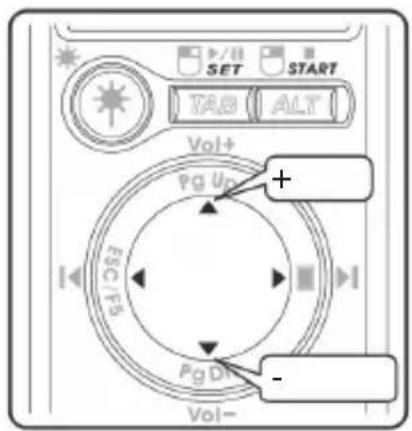

Timer

1. Tryck upprepade gånger på [POWER/MODE] på fjärrkontrollen för att markera TIMER.
2. Tryck på [TAB] för att öppna inställningar för TIMER. Ställ in tiden för nedräknande timer i formatet: Tim Tim: Min Min: Sek Sek.
3. Starta nedräkningen genom att trycka på [ALT]. Tryck på [TAB] för att stoppa TIMER och ändra tiden.
4. Markera vilken tid som skall ändras med ◀ ▶ och ändra den markerade tiden med ▲ ▼.
5. Tryck på [ALT] för att starta nedräkning av den inställda tiden.

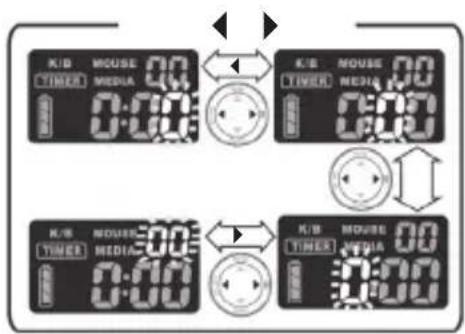

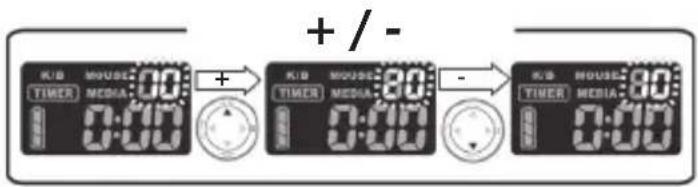

Exempel på ändring av den inställda tiden för TIMER:

+/- Öka/Minska tiden
+ Öka
- Minska
◀ ▶ Flytta till höger/vänster

Snabbinställning av TIMER:

Tryck på [TAB] upprepade gånger, varje tryckning lägger till 5 minuter.

K/8 MOUSE:00 + / - TIMER MEDIA 0.00 K/8 MOUSE:80 + / - TIMER MEDIA 0.00 - / -

K/B MOUSE 00 TICKER MEDIA 00 0:00 K/B HOUSE 00 TICKER MEDIA 00 0:00 K/B HOUSE 00 TICKER MEDIA 00 0:00

5.6 Laserpekare

Håll in [★för att aktivera laserpekaren och vrid på reglaget ovanför displayen för att välja önskad bild för laserpekaren.

5.7 Displayens bakgrundsbelysning

Aktivera displayens bakgrundsbelysning i 3 sekunder genom att trycka på [POWER/MODE] på fjärrkontrollen eller genom att trycka på PgDn på multifunktionsreglaget.

6. Skötsel och underhåll

Utsatt inte fjärrkontrollen för extrema temperaturer.

Rengör fjärrkontrollen med en torr, mjuk trasa. Undvik starka rengöringsmedel eftersom detta kan skada höljet.

7. Felsökning

Obs! Om inte USB-mottagaren känner av signalerna från fjärrkontrollen måste du göra en frekvenssökning så här:

1. Anslut USB-mottagaren till en ledig USB-port på datorn.
2. Håll in [Connect Key] på USB-mottagaren. Status-LED blinkar. Om inte frekvenssökningen har lyckats inom en minut slutar Status-LED att blinka.
3. Ta ur fjärrkontrollens batteri.
4. Håll in [POWER/MODE] på fjärrkontrollen under tiden som du sätter tillbaka batteriet. När du sätter i batteriet tänds LCD-displayen i ca en sekund.
5. Släpp [POWER/MODE] när LCD-displayen och Status-LED slocknar.
6. När frekvenssökningen är färdig är fjärrkontrollen klar att använda.

8. Skydda miljön

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.

Är du osäker på hur du ska gå tillväga, kontakta din kommun.

9. Specifikationer

Storlek: 13 x 3,5 x 2,2 cm (l x b x t)

Vikt: 78 g (inklusive batteri)

Räckvidd: Upp till 10 meter

RF frekvens: 2,4 GHz

Gränssnitt: USB 2.0

Operativsystem som stöds: Windows XP/Vista 32

Laser våglängd: 630 \~ 680 nm

Utgångseffekt: CL IIIa, <5 mW, CL II <1 mW

Strömförsörjning: Batteri 1 x AAA/LR03

Batteri, driftstid: 6 timmar

Multimedia-fjernkontroll/laser

Art.nr. 38-3314 Modell LR4
