LR4 - Kaukosäädin Clas Ohlson - Ilmainen käyttöohje ja opas

Tuotetyyppi	Multimedian kaukosäädin laserosoittimella
Mitat	13 x 3,5 x 2,2 cm (P x L x K)
Paino	78 g (akku mukaan lukien)
Virtalähde	1 x AAA/LR03-paristo
Akun kesto	6 tuntia
Kantama	Jopa 10 metriä
RF-taajuus	2,4 GHz
Liitäntä	USB 2.0
Tuetut käyttöjärjestelmät	Windows XP (SP2) tai Vista 32-bittinen
Laserin aallonpituus	630-680 nm
Laserin lähtöteho	Luokka IIIa, <5 mW; Luokka II, <1 mW
Näyttö	LCD-taustavalaistu (aktivoituu 3 sekunniksi)
Laserosoitin	5 valittavaa kuvaketta (piste, ympyrä, nuoli, käsi jne.)
Ajastin	Lähtölaskenta-ajastin värinähälytyksellä
Automaattinen virrankatkaisu	30 minuutin valmiustilan jälkeen
Tilat	Näppäimistö, Hiiri, Mediasoitin, Ajastin
Pakkauksen sisältö	Kaukosäädin, USB-vastaanotin, käyttöohje, AAA-paristo
Hoito-ohjeet	Puhdista kuivalla, pehmeällä liinalla; vältä äärimmäisiä lämpötiloja
Turvallisuusvaroitus	Lasersäteet voivat vahingoittaa silmiä. Älä suuntaa silmiin.

Usein kysytyt kysymykset - LR4 Clas Ohlson

Kuinka kaukosäädin kytketään päälle tai pois päältä?

Pidä POWER/MODE-painiketta painettuna 2 sekunnin ajan kytkeäksesi kaukosäätimen päälle tai pois päältä. Näyttö syttyy hetkeksi, ja 30 minuutin valmiustilan jälkeen se sammuu automaattisesti.

Kuinka paristo asetetaan tai vaihdetaan?

Liu'uta paristokotelon kansi alaspäin. Aseta yksi AAA/LR03-paristo napaisuusmerkintöjen mukaisesti, ja aseta kansi takaisin. Poista paristo, jos kaukosäädintä ei käytetä pitkään aikaan.

Kuinka USB-vastaanotin liitetään?

Liu'uta USB-vastaanotin ulos kaukosäätimestä ja kytke se tietokoneesi vapaaseen USB-porttiin. Windows XP (SP2) tai Vista 32-bittisessä ajurit asentuvat automaattisesti. Jos tunnistusta ei tapahdu, suorita taajuusskannaus (katso vianmääritys).

Kuinka vaihdan eri tilojen (Näppäimistö, Hiiri, Media, Ajastin) välillä?

Paina POWER/MODE-painiketta toistuvasti siirtyäksesi tilojen välillä: K/B (Näppäimistö) → MOUSE (Hiiri) → MEDIA (Media) → TIMER (Ajastin) ja takaisin K/B:hen. Valittu tila näkyy näytöllä.

Kuinka laserosoitinta käytetään?

Pidä laserosoittimen ON/OFF-painiketta painettuna aktivoidaksesi laserin. Käännä näytön yläpuolella olevaa ohjauspyörää valitaksesi viidestä eri laserkuvakkeesta (esim. piste, ympyrä, nuoli). Älä suuntaa silmiin.

Kuinka lähtölaskenta-ajastin asetetaan ja käytetään?

Vaihda TIMER-tilaan. Paina TAB avataksesi asetukset. Käytä ◀ ▶ valitaksesi tunnit, minuutit tai sekunnit, ja ▲ ▼ säätääksesi. Paina ALT käynnistääksesi. Paina TAB pysäyttääksesi. Voit myös pikavalita painamalla TAB toistuvasti lisätäksesi 5 minuutin lisäyksiä.

Kuinka näytön taustavalo aktivoidaan?

Paina POWER/MODE-painiketta tai paina monitoimiohjaimen PgDn-osaa. Taustavalo syttyy noin 3 sekunniksi.

Mitä teen, jos kaukosäädin menettää yhteyden tai lakkaa toimimasta?

Suorita taajuusskannaus: kytke USB-vastaanotin, paina vastaanottimen Connect Key-painiketta (LED vilkkuu). Poista paristo kaukosäätimestä, pidä sitten POWER/MODE painettuna samalla kun asetat pariston takaisin, kunnes näyttö sammuu. Skannaus suoritetaan automaattisesti.

Kuinka kaukosäädin puhdistetaan ja huolletaan?

Käytä kuivaa, pehmeää liinaa ulkopinnan puhdistamiseen. Vältä voimakkaita puhdistusaineita. Älä altista kaukosäädintä äärimmäisille lämpötiloille.

Kuinka tuote hävitetään vastuullisesti?

Noudata paikallisia sähköromun hävittämistä koskevia määräyksiä. Ota yhteyttä kuntaan, jos olet epävarma oikeista hävitysmenetelmistä.

KÄYTTÖOHJE LR4 Clas Ohlson

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

1. Turvallisuus

Varoitus! Lasersäde voi aiheuttaa silmävaurioita. Älä katso suoraan lasersäteeseen.

Varoitus! Käytä tuotetta vain niihin tarkoituksiin, jotka mainitaan tässä käyttöohjeessa. Älä muuta tuotetta millään tavalla, sillä haitallinen lasersäde voi aiheuttaa henkilövahinkoja.

2. Tuotekuvaus

Langaton USB-lähetin.

• LR4 on tietokoneen kanssa käytettävä multimediakaukosäädin, jossa on laserosoitin.
• Kauko-ohjaa langattomasti tavallisimpia näppäimistö- ja hiiritoimintoja ja ohjaa tietokoneen mediasoitinta.
  • Taustavalaistu LCD-näyttö.
• Ergonominen ja helppokäyttöinen. Asetusten muisti myös pariston vaihdon jälkeen.
  • Kantama jopa 10 metriä.
• Ajastin, jossa värinähälytin.
• Paristonsäästötila, automaattinen sammutus, kun laitetta ei käytetä 30 minuuttiin.
  • Laserosoitin, jossa 5 erilaista kuviota.
  • Vastaanotin liitetään USB-porttiin.
  • Paristo 1 kpl AAA/LR03.
• Windows XP/Vista 32.

3. Pakkauksen sisältö

• LR4-kaukosäädin
- USB-vastaanotin
- Käyttöohje
• Paristo LR03/AAA

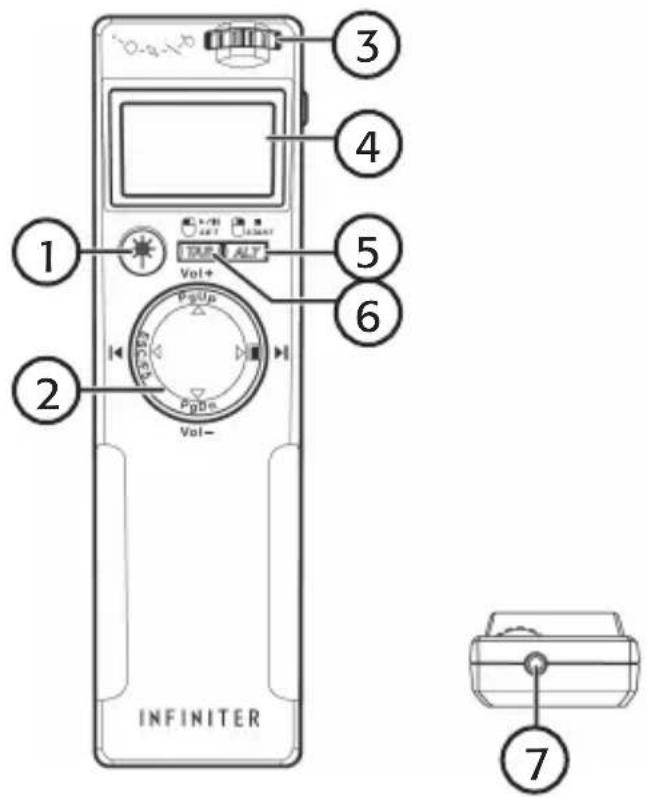

4. Painikkeet ja toiminnot

1. Laserosoitin päällä/pois päältä
2. Monitoiminto-ohjain
3. Laserosoittimen kuvan valintaohjain
4. LCD-näyttö
5. START/ALT/RMB
6. SET/TAB/LMB
7. Laserosoitin

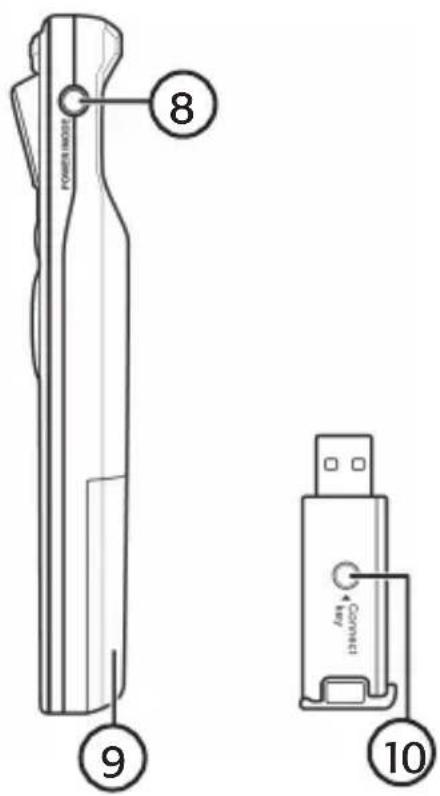

8. Virtakytkin/toiminnonvalitsin
9. Paristolokeron kansi
10. Liitäntäpainike/tilan merkkivalo

5. Käyttö

5.1 Pariston asennus

1. Paina paristolokeron kantta alaspäin nuolen suuntaan.
2. Aseta paristot lokeroon napaisuusmerkintöjen mukaisesti.
3. Laita paristolokeron kansi takaisin paikalleen.
   Huom.! Poista paristo, jos laite on pitkään käyttämättä.

5.2 Kaukosäätimen käynnistäminen

Käynnistä tai sammuta kaukosäädin painamalla kahden sekunnin ajan [POWER/MODE]-painiketta. Näyttö syttyy noin 3 sekunniksi. Kun kaukosäädin on ollut standby-tilassa 30 minuuttia, se sammuu automaattisesti pariston säästämiseksi.

5.3 USB-vastaanotin

1. Paina USB-vastaanotinta nuolen suuntaan.
2. Liitä USB-vastaanotin tietokoneen vapaaseen USB-porttiin.
3. Jos käytät Windows XP:tä, jossa on servicepack 2 tai Vista 32:ta, USB-vastaanotin löytyy ja ajurit asentuvat automaattisesti. USB-vastaanotin on valmis käytettäväksi.

Huom.! Jos USB-vastaanotin ei löydä kaukosäätimen signaaleja, tee taajuushaku (katso kappale 7. Vianhaku).

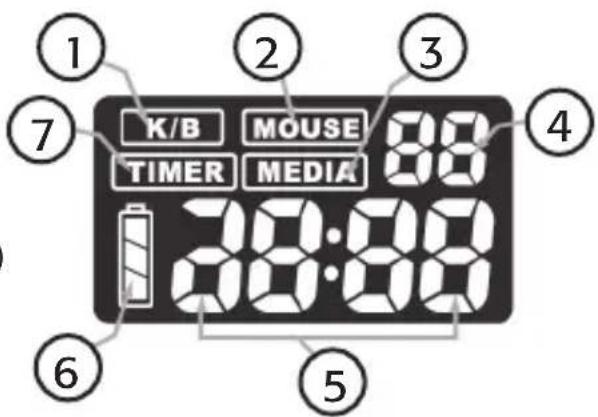

1. Näppäimistötoiminto
2. Hiiritoiminto
3. Mediasoitintoiminto
4. Lähtölaskenta-ajastin (sekunnit)
5. Lähtölaskenta-ajastin (tunnit:minuutit)
6. Pariston tila
7. Ajastintoiminto

5.5 Käyttöalueet

Kaukosäätimessä on neljä erilaista käyttöaluetta. Vaihda seuraavien tilojen välillä painamalla [POWER/MODE]-painiketta. Keyboard (K/B) – Mouse – Media – Timer – Keyboard jne.


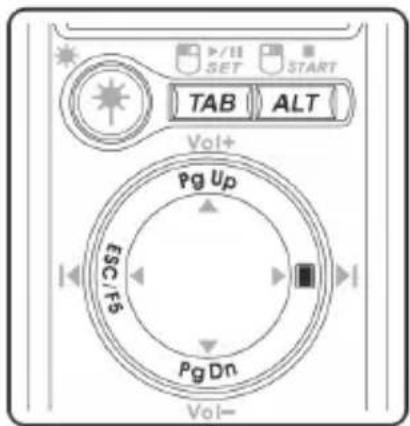

K/B (Näppäimistö)

1. Merkitse K/B painamalla kaukosäätimen [POWER/MODE]-painiketta.
2. Siirry kaikkien avointen dokumenttien ja ohjelmien välillä painamalla ensin [ALT] ja sitten [TAB].
3. ALT, TAB, PgUp, PgDn ja ESC/F5-painikkeet kaukosäätimessä korvaavat näppäimistön vastaavat painikkeet.
4. Monitoiminto-ohjaimen oikea puoli näyttää mustaa näyttökuvaa.

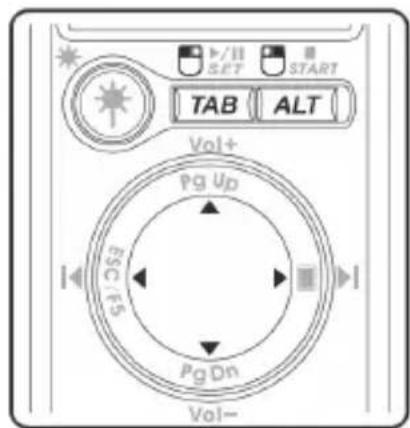

Mouse

1. Merkitse MOUSE painamalla kaukosäätimen [POWER/MODE]-painiketta.
2. Korvaa hiiren vasen painike painamalla [TAB].
3. Korvaa hiiren oikea painike painamalla [ALT].
4. ◀ ▶ ▲ ▼ korvataan monitoiminto-ohjaimella ja siirtävät hiiren osoitinta.

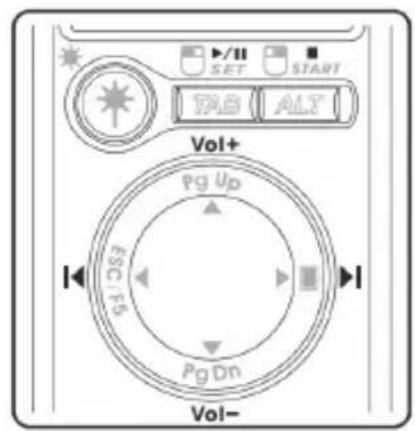

Media

1. Merkitse MEDIA painamalla kaukosäätimen [POWER/MODE]-painiketta.
2. Paina TAB, ALT ja ◀ ▶ ▲ ▼ korvataksesi seuraavat toiminnot: Toista – Tauko – Keskeytä – Siirry edelliseen/seuraavaan raitaan – Säädä äänenvoimakkuutta

1. Merkitse TIMER painamalla kaukosäätimen [POWER/MODE]-painiketta.
2. Avaa ajastimen asetukset painamalla [TAB]. Aseta lähtölaskenta-ajastimen aika seuraavassa muodossa: TT: MM: SS.
3. Käynnistä lähtölaskenta painamalla [ALT]. Keskeytä lähtölaskenta ja muuta aikaa painamalla [TAB].

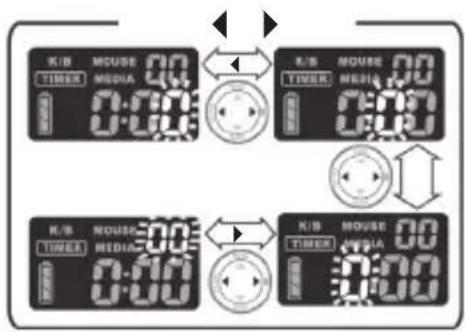

4. Merkitse muutettava aika painikkeella ◀ ▶ ja muuta aikaa painikkeella ▲ ▼.
5. Aloita asetetun ajan lähtölaskenta painamalla [ALT].

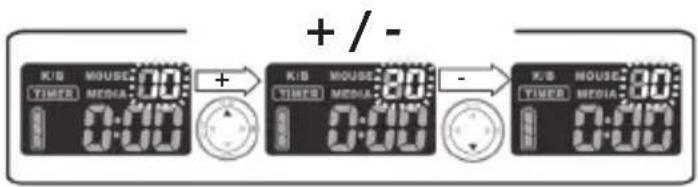

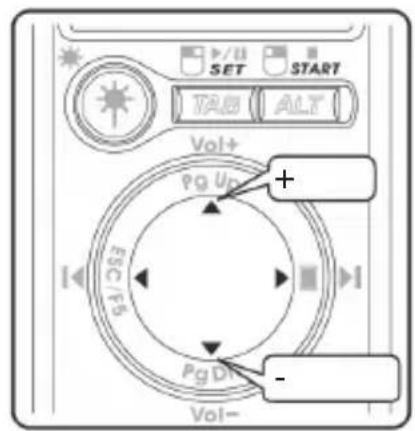

Esimerkki asetetun ajan muuttamisesta (TIMER)

+/- Lisää/vähennä aikaa

+ Lisää

- Vähennä

◀ ▶ Siirry vasemmalle tai oikealle

Ajastimen pika-asetus

Paina [TAB]-painiketta useita kertoja. Jokainen painallus lisää aikaan 5 minuuttia.

Aktivoi laserosoitin painamalla [★ Valitse osoittimeen haluamasi kuva kääntämällä näytön päällä olevaa säädintä.

5.7 Näytön taustavalo

Aktivoi näytön taustavalo kolmen sekunnin ajaksi painamalla kaukosäätimen [POWER/MODE]-painiketta tai painamalla monitoimiohjaimen PgDn-painiketta.

6. Huolto ja ylläpito

Älä altista kaukosäädintä äärimmäisille lämpötiloille. Puhdista kaukosäädin kuivalla ja pehmeällä liinalla. Vältä voimakkaita puhdistusaineita, sillä ne saattavat vahingoittaa kuorta.

7. Vianetsintä

Huom.! Jos USB-vastaanotin ei löydä kaukosäätimen signaaleja, tee taajuushaku seuraavalla tavalla.

1. Liitä USB-vastaanotin tietokoneen vapaaseen USB-porttiin.
2. Paina USB-vastaanottimen [Connect Key]-painiketta. Tilan merkkivalo vilkkuu. Jos taajuushaku ei onnistu minuutissa, tilan merkkivalo lopettaa vilkkumisen.
3. Poista kaukosäätimen paristo.
4. Paina kaukosäätimen [Power/Mode]-painike pohjaan siksi ajaksi kun asetat pariston takaisin paikalleen. Kun asetat pariston paikalleen, LCD-näyttö syttyy noin sekunnin ajaksi.
5. Päästä [POWER/MODE]-painike, kun LCD-näyttö ja tilan merkkivalo sammuvat.
6. Kuun taajuushaku on valmis, kaukosäädin on valmis käytettäväksi.

8. Pidä huolta ympäristöstä

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.

Kysy tarkempia kierrätysohjeita kuntasi jäteneuvonnasta.

9. Tekniset tiedot

Mitat: 13 x 3,5 x 2,2 cm (P x L x K)

Paino: 78 g (paristo mukaan lukien)

Kantama: Jopa 10 metriä

RF-taajuus: 2,4 GHz

Käyttöliittymä: USB 2.0

Tuetut käyttöjärjestelmät: Windows XP tai Vista 32

Laserin aallonpituus: 630\~680 nm

Antoteho: CL IIIa, <5 mW, CL II <1 mW

Virtalähde: 1 kpl AAA/LR03-paristo

Pariston käyttöaika: 6 tuntia
