LR4 - Fjernkontroll Clas Ohlson - Gratis bruksanvisning og manual

Produkttype	Multimedia-fjernkontroll med laserpeker
Mål	13 x 3.5 x 2.2 cm (L x B x H)
Vekt	78 g (inkludert batteri)
Strømforsyning	1 x AAA/LR03 batteri
Batterilevetid	6 timer
Rekkevidde	Opptil 10 meter
RF-frekvens	2.4 GHz
Grensesnitt	USB 2.0
Støttede operativsystemer	Windows XP (SP2) eller Vista 32-bit
Laserbølgelengde	630-680 nm
Lasereffekt	Klasse IIIa, <5 mW; Klasse II, <1 mW
Skjerm	LCD med baklys (aktiveres i 3 sekunder)
Laserpeker	5 valgbare ikoner (prikk, sirkel, pil, hånd, osv.)
Tidsur	Nedtellingstidtaker med vibrasjonsalarm
Automatisk avslåing	Etter 30 minutter i standby-modus
Moduser	Tastatur, Mus, Mediespiller, Tidsur
Pakkeinnhold	Fjernkontroll, USB-mottaker, bruksanvisning, AAA-batteri
Vedlikeholdsinstruksjoner	Rengjør med en tørr, myk klut; unngå ekstreme temperaturer
Sikkerhetsadvarsel	Laserstråler kan forårsake øyeskade. Ikke pek inn i øynene.

Ofte stilte spørsmål - LR4 Clas Ohlson

Hvordan slår jeg fjernkontrollen av eller på?

Trykk og hold inne POWER/MODE-knappen i 2 sekunder for å slå fjernkontrollen av eller på. Skjermen lyser opp et øyeblikk, og etter 30 minutter i standby-modus slår den seg automatisk av.

Hvordan setter jeg inn eller skifter batteri?

Skyv batteridekselet nedover. Sett inn ett AAA/LR03-batteri i henhold til polaritetsmerkingene, og sett deretter dekselet på plass. Fjern batteriet hvis fjernkontrollen ikke skal brukes over lengre tid.

Hvordan kobler jeg til USB-mottakeren?

Skyv ut USB-mottakeren fra fjernkontrollen og koble den til en ledig USB-port på datamaskinen. På Windows XP (SP2) eller Vista 32-bit installeres driverne automatisk. Hvis den ikke oppdages, utfør en frekvenssøk (se feilsøking).

Hvordan bytter jeg mellom ulike moduser (Tastatur, Mus, Media, Tidsur)?

Trykk gjentatte ganger på POWER/MODE-knappen for å sykle gjennom modusene: K/B (Tastatur) → MOUSE → MEDIA → TIMER og tilbake til K/B. Den valgte modusen vises på skjermen.

Hvordan bruker jeg laserpekeren?

Trykk og hold inne laserpeker PÅ/AV-knappen for å aktivere laseren. Drei kontrollhjulet over skjermen for å velge mellom fem ulike laserikoner (f.eks. prikk, sirkel, pil). Ikke pek inn i øynene.

Hvordan stiller og bruker jeg nedtellingstidtakeren?

Bytt til TIMER-modus. Trykk TAB for å åpne innstillinger. Bruk ◀ ▶ for å velge timer, minutter eller sekunder, og ▲ ▼ for å justere. Trykk ALT for å starte. Trykk TAB for å stoppe. Du kan også hurtiginnstille ved å trykke TAB gjentatte ganger for å legge til 5-minutters trinn.

Hvordan aktiverer jeg baklyset på skjermen?

Trykk på POWER/MODE-knappen eller trykk på PgDn-delen av multifunksjonskontrollen. Baklyset vil lyse i omtrent 3 sekunder.

Hva gjør jeg hvis fjernkontrollen mister forbindelsen eller slutter å fungere?

Utfør en frekvenssøk: koble til USB-mottakeren, trykk på Connect Key på mottakeren (LED blinker). Ta ut batteriet fra fjernkontrollen, hold deretter inne POWER/MODE mens du setter inn batteriet igjen til skjermen slås av. Søket fullføres automatisk.

Hvordan rengjør og vedlikeholder jeg fjernkontrollen?

Bruk en tørr, myk klut til å rengjøre utsiden. Unngå sterke rengjøringsmidler. Ikke utsett fjernkontrollen for ekstreme temperaturer.

Hvordan kvitter jeg meg med produktet på en ansvarlig måte?

Følg lokale forskrifter for avhending av elektronisk avfall. Kontakt kommunen hvis du er usikker på riktig avhendingsmetode.

BRUKSANVISNING LR4 Clas Ohlson

Les bruksanvisningen nøye før bruk av produktet, og ta vare på den for ev. framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

1. Sikkerhet

Advarsel! Laserstråler kan forårsake øyeskader. Vend ikke blikket direkte mot laserstrålen.

• LR4 er en Multimedia-fjernkontroll med laserpeker. Den er beregnet til å bruke sammen med datamaskiner.
• Til trådløs fjernstyring av tastatur-/musfunksjoner. Den styrer medias - pilleren i maskinen.
  • LCD-display med bakgrunnsbelysning.
• Ergonomisk og enkel i bruk. Minne for innstillingene, selv etter skifte av batterier.
• Rekkevidde inntil 10 meter.
• Timer med vibrasjonsalarm.
• Batterisparefunksjon, automatisk avstengning etter 30 minutter i Standby-modus.
• Laserpeker med 5 forskjellige motiver.
• Mottakeren kobles til datamaskinens usb-port.
• Drives med 1 x AAA/LR03-batteri.
• Krever Windows XP/Vista 32.

3. Forpakningen inneholder

• LR4 fjernkontroll
• Usb-mottaker
• Bruksanvisning
• Batteri AAA/LR03

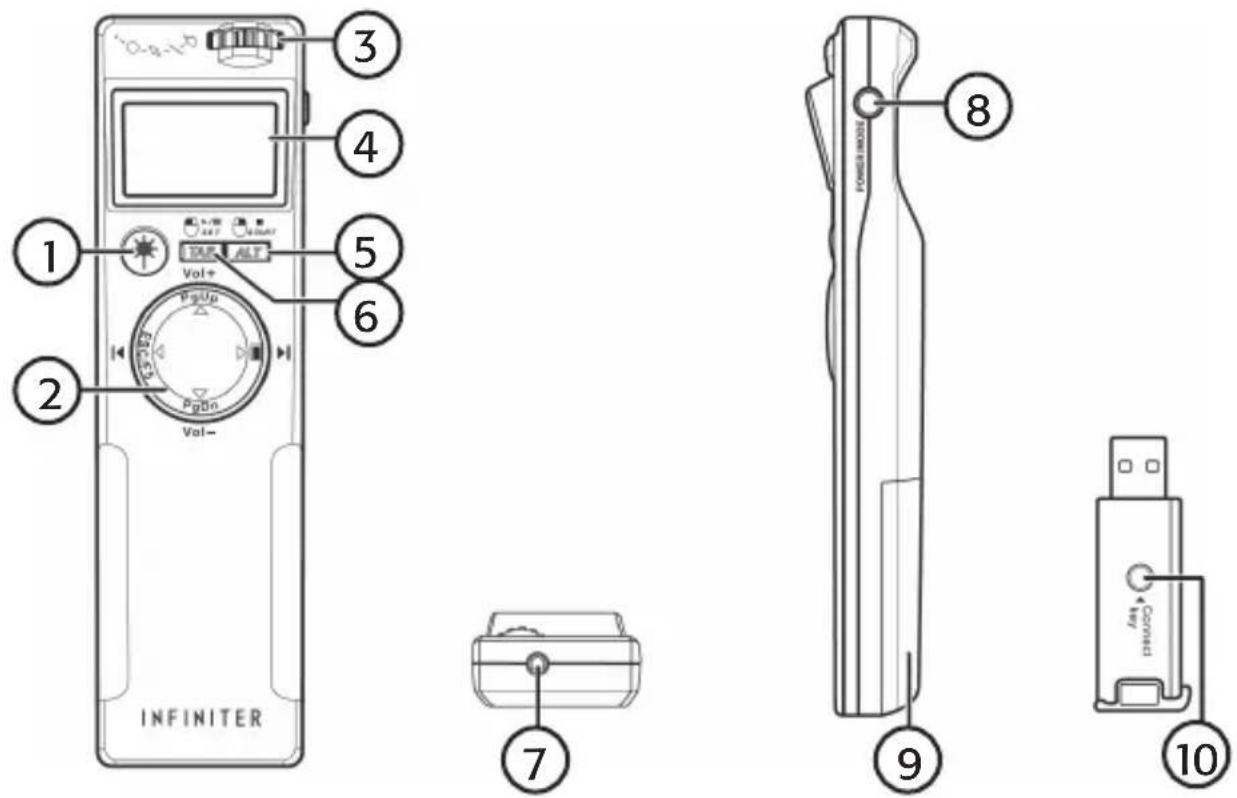

4. Knapper og funksjoner

1. Laserpeker Av/På
2. Multifunksjonsregulering
3. Valg av bilde/mønster fra laserpeker
4. LCD-display
5. START/ALT/RMB
6. SET/TAB/LMB
7. Laserpeker
8. Strømbryter/Funksjonsomkobler
9. Batterilokk
10. Tilkoblingstast / Status - LED

5. Bruk

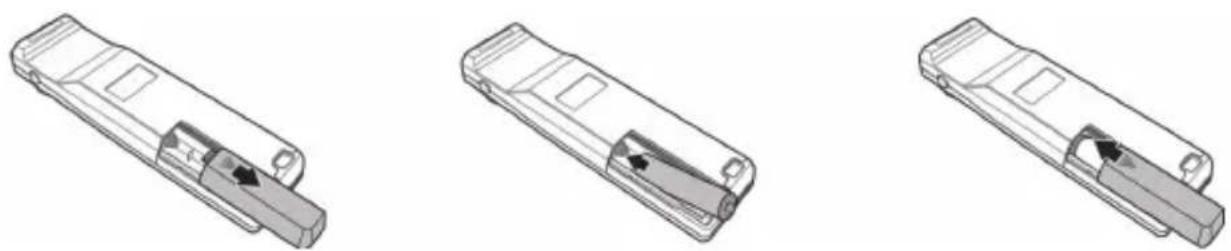

5.1 Sette inn batteriet

1. Trykk lokket på batteriholderen nedover i pilens retning.
2. Legg batteriet i. Følg merkingen for å plassere det riktig.
3. Sett batterilokket tilbake på plass igjen.

Obs! Ta ut batteriet dersom produktet ikke skal brukes over tid.

Hold [POWER/MODE] inne i 2 sekunder for å slå på/skru av fjernkontrollen. Displayet lyser i ca. 3 sekunder. Etter 30 minutter i Standby-modus skrus det automatisk av for å spare batteriet.

5.3 Usb-mottaker

1. Trekk usb-mottakeren ut i pilens retning.
2. Koble mottakeren i en ledig usb-port på maskinen.
3. Hvis du har Windows XP (med servicepack 2) eller Vista 32, vil maskinen finne usb-mottakeren og driveren installeres automatisk. Usb-mottakeren er klar til bruk umiddelbart.

Obs! Dersom usb-mottakeren ikke kjenner igjen signalene fra fjernkontrollen må et frekvenssøk foretas, se Feilsøking, pkt. 7.

Fjernkontrollen har fire forskjellige bruksområder. Trykk gjentatte ganger på [POWER/MODE] på fjernkontrollen for å skifte mellom: Keyboard (K/B) – Mouse – Media – Timer – Keyboard o.s.v.


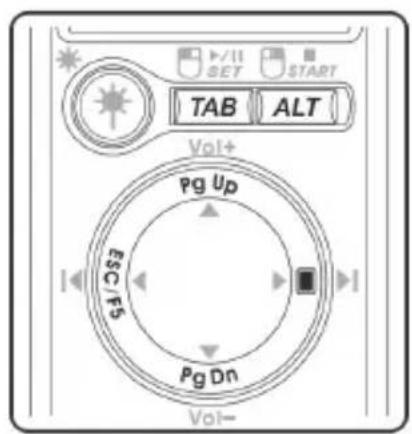

K/B (Tastatur)

1. Trykk gjentatte ganger på [POWER/MODE] på fjernkontrollen for å merke K/B.
2. Trykk først på [ALT] og deretter på [TAB] for å skifte mellom alle åpne dokumenter og programmer.
3. ALT, TAB, PgUp, PgDn og ESC/F5 på fjernkontrollen erstatter også tilsvarende taster på tastaturet.
4. Den høyre delen av multifunksjonstasten viser svart skjermbilde.

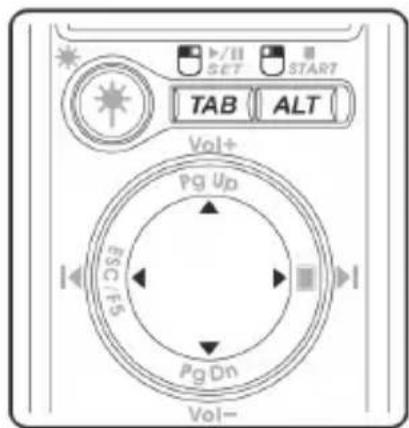

Mouse

1. Trykk gjentatte ganger på [POWER/MODE] på fjernkontrollen for å merke MOUSE.
2. Trykk på [TAB] for å erstatte den venstre musetasten.
3. Trykk på [ALT] for å erstatte den høyre musetasten.
4. ◀ ▶ ▲ ▼ erstattes av multifunksjonstasten og flytter musepekeren.

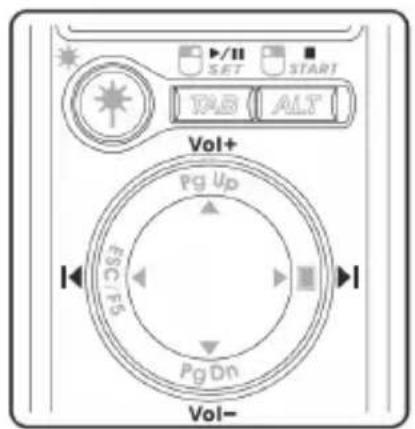

Media

1. Trykk gjentatte ganger på [POWER/MODE] på fjernkontrollen for å merke MEDIA.
2. Trykk på TAB, ALT og ◀ ▶ ▲ ▼ for å er- statte Play – Pause – Stopp – Gå til fore- gående/neste spor – Justere volumet.

Timer

1. Trykk gjentatte ganger på [POWER/MODE] på fjernkontrollen for å merke TIMER.
2. Trykk på [TAB] for å åpne innstillingene for TIMER. Still inn tiden for nedtellingstimer i formatet: Time Time: Minutt Minutt: Sekund Sekund
3. Nedtellingen startes ved å trykke på [ALT]. Trykk på [TAB] for å stoppe TIMER og å endre tiden.

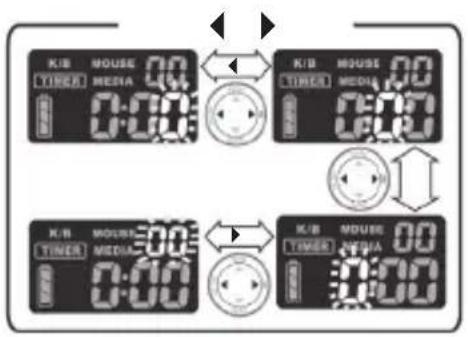

4. Marker hvilken tid som skal endres med ◀ ▶ og endre den merkede tiden med ▲ ▼.
5. Trykk på [ALT] for å starte nedtellingen av den innstilte tiden.

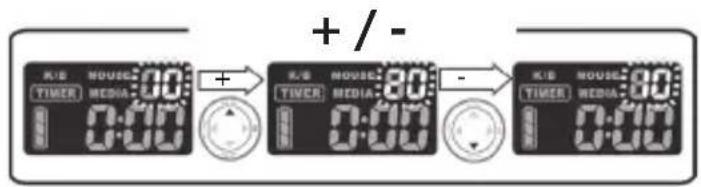

Eksempel på endring av den innstilte tiden for TIMER.

+/- ∅ke/redusere tiden

+ ∅ke

- Redusere

◀ ▶ Flytt til høyre/venstre

Hurtiginnstilling av TIMER:

Trykk på [TAB] gjentatte ganger. Hvert trykk legger til 5 min.

5.6 Laserpeker

Hold [★]inne for å aktivere laserpekeren og drei på bryteren over displayet for å velge ønsket mønster/bilde for laserpekeren.

5.7 Bakgrunnsbelysning på skjermen

Skjermens bakgrunnsbelysning aktiveres i 3 sek. ved å trykke på [POWER/MODE] på fjernkontrollen eller ved å trykke på PgDn på multifunksjonsbryteren.

6. Stell og vedlikehold

Utsett ikke produktet for ekstreme temperaturer. Rengjør produktet med en myk, tørr klut. Unngå sterke rengjøringsmidler, da de kan skade produktets deksel.

7. Feilsøking

Obs! Dersom usb-mottakeren ikke kjenner igjen signalene fra fjernkontrollen må et frekvenssøk foretas på følgende måte:

1. Koble mottakeren i en ledig usb-port på maskinen.
2. Hold [Connect Key] på usb-mottakeren inne. Status-LED blinker.
   Dersom ikke denne frekvenssøkingen blir vellykket i løpet av ett minutt vil Status-LED slutte å blinke.
3. Ta ut fjernkontrollens batteri.
4. Hold [POWER/MODE] på fjernkontrollen inne mens batteriet settes inn igjen. Når batteriet er på plass, tennes LCD-displayet i ca. ett sekund.
5. Slipp [POWER/MODE] når LCD-displayet og Status-LED slukker.
6. Når frekvenssøkingen er ferdig, er fjernkontrollen klar til bruk.

8. Ta vare på miljøet

Vekt: 78 g (inkl. batteri)

Rekkevidde: Inntil 10 meter

RF frekvens: 2.4 GHz

Grensesnitt: USB 2.0

Operativsystem som støttes: Windows XP/Vista 32

Bølgelengde laser: 630 \~ 680 nm

Utgangseffekt: CL IIIa, <5 mW, CL II <1 mW

Strømforsyning: 1 x AAA/LR03-batteri

Batteri, driftstid: 6 timer

Multimediakaukosäädin/laser

Tuotenro 38-3314 Malli LR4
