BRUKSANVISNING LM-1419 CRIVIT

Öppna sidan med avoidningarna innan du läser manualen och gör dig sedan bekant med alla appararens funktioner.

BOK

SE Bruks- och säkerhetsanetsningar Steorna 16

Ändamålsenlig användning 16

Säkerhetsanvisningar 16 - 17

Tekniska data 17

Allmän information om flygning med

skärmdrake 17

Före starten 18

Lärkhuvud (knop) 18

Start 18

Styrning 19

Landning 19

Packa ner skärmdraken igen 19 - 20

Vindstyrkor 20

Underhåll / Rengöring / Förvaring 20

Anvisningar för sophantering 20

3 års garanti 21

Med ditt köp har du bestämt dig för en högvärdig produkt. Lär känna produkten innan första användningen. För detta ändamål bör du noga läsa igenom efterföljande bruksanvisning.

Använd produkten endast i överensstämmelse med beskrivningen och endast för nämnda användningsändamål. Förvara denna manual väl. Om du ger produkten vidare glöm inte att samtidigt överlämna alla handlingar.

Ändamålsenlig användning

Denna artikel är en sportartikeln för privat användning och ej lämplig för barn under 14 år. Lämplig för vindstyrkor mellan 2 - 6 (Beaufort).

Artikeln är en sportartikel och ingen leksak eftersom användning av artikeln kräver mycket omsorg och övning. Beakta att även små skärmdrakar kan utveckla hög hastighet och stark dragkraft vid stark vind.

WARNING!

Livsfara

Flyg aldrig med artikeln:

• över personer eller djur och undvik kollisioner med draken eller linorna!
• närmare än 200 m från väg, gång, järnväg eller befolkade platser.

• närmare än 5 km från flygplatser, segelflygplatser, helikopterlandningsplatser och militära lågflygzoner.

• högre än 100 m.

• närmare än 500 m från elstolpar och högspänningsledningar.
• vid åskväder.
• inom områden där flygning är uttryckligen förbjudet.

Informera dig om de nationella föreskrifterna i landet om du ska använda draken utomlands.

Risk för personskador

Flyg aldrig med artikeln:

• vid vindstyrkor som kräver för mycket av din styrka. Flyg ej med artikeln om vinden är för stark.
• på natur-, landskaps- och fågelskyddsområden eller på platser där flygning är uttryckligen förbjudet.
• Om en person hjälper till vid starten måste han/hon lämna området bakåt ut ur farozonen omedelbart efter att ha släppt draken för att inte riskera att skadas av skärmdraken om den störtar.
• Flyg aldrig med styrlinorna i bara händerna och undvik att röra vid styrlinorna under flygningen. Linorna kan orsaka djupa skärsår.
• Om du inte längre kan kontrollera artikeln och den utvecklar för hög dragkraft innan du kan landa så släpp loss styrlinorna innan du lyfts eller skadas.
• Förläng inte de medföljande styrlinorna. Artikeln kan då bli okontrollerbar.
• Kontrollera före varje flygning att artikeln inte är har några skador som t.ex. revor.
• Använd inte artikeln mera om den är skadad.
• Använd endast originaldelar och -linor för att undvika skador på artikeln.
• Fäst ingen extra last vid artikeln.
• Beakta den maximalt tillåtna vindhastigheten för denna artikel.
• Flyg endast vid vindstyrkor som du behärskar beroende på ditt kunnande och din styrka.
• Nybörjare bör vänja sig långsamt vid högre vindhastigheter.

Undvik materiella skador

Flyg aldrig med artikeln:

• i närheten av träd.
• i närheten av andra skärmdrakar eller sportdrakar.

Håll tillräckligt stort säkerhetsavständ!

Kontrollera om dina försäkringar ger ett tillräckligt skydd vid flygning med skärmdrakar! För skador som uppstår vid störtningar tas inget ansvar!

Tekniska data

Spännvidd: 160 cm

Lämplig vindstyrka: 2-6 Bft (se även sid. 20)

2 x styrlinor, längd: 25 m

Allmän information om flygning med skärmdrake

Introduktion om skärmdrakar

Skärmdrakar är drakar utan stänger som formas till en vingprofil av luftströmmen på liknande sätt som en glidskärm. Eftersom de består helt av duk och linor så kan de vikas ihop och tar så liten plats att de utan problem kan transporteras även i flygbagaget. Drakarna består av ett övre och ett undre segel som får en vingprofil genom de förbindande mellanväggarna. Alla eller delar av de kamrar som uppstår är öppna i framkanten. Kamrarna är förbundna med varandra så att tryckskillnader på insidan kan jämnas ut. När luftströmmen träffar framkanten fylls kamrarna av ett tryck som är högre än lufttrycket på utsidorna. Därigenom stabiliseras drakens profil. Lyftkraften som uppstår genom undertrycket på ovansidan överförs till de två styrlinorna genom en komplex våg med flera linor.

Vindfönster (bild A)

Skärmdraken flygs i ett så kallat vindfönster.

Piloten står med ryggen mot vindriktningen, fönstret ligger då framför piloten. Vindfönstret har formen av ett kvarts klot med olika storlek beroende på vindstyrkan.

Utanför detta vindfönster kan skärmdraken inte flygas eftersom luftkamrarna inte längre får tillräckligt med vind.

Power zone (bild A)

I vindfönstrets centrum ligger den så kallade kraftzonen (power zone).

I detta området direkt framför piloten kan man räkna med de kraftigaste vindströmningarna.

A: Vindriktning

B: Kraftzon

Flygfältet

Kontrollera att platsen är lämplig för flygning (se säkerhetsanvisningar). Det bör inte finnas några större hinder som träd eller hus på området. Flygfältet måste vara fritt från föremål och ojämnheter som man kan snubbla på. Dessa kan inte bara påverka vinden utan även vara i vägen för draken och därmed skada den. Idealiska platser är stora ängar eller sandstränder.

Störtningar

Störtningar kan inte undvikas och hör till drakflygningens natur.

Många ser värre ut än de är. Dock gäller att ju starkare vinden är desto värre blir störtningarna! Försök alltså att undvika störtningar så gott det går. För skador som uppstår genom störtningar tas inget ansvar.

Före starten

Fästning av styrlinorna på styrbommen (se uppbyggnad)

Ta ut styrbommen (7) ur förvaringspåsen.

Veckla ut de båda styrlinorna (4) helt från styrbommen. Fäst sedan den ena styrlinan vid bandet på styrbommens högra sida (5) och den andra styrlinan vid bandet på bommens vänstra sida. För att fästa används ett lärkhuvud (beskrivning lärkhuvud).

Fäste av styrlinan på skärmdraken (s. uppbyggnad)

Skärmdraken måste rullas ut helt. Lossa först fästpunkterna för styrlinorna (3) från öglorna för transportsäkring (9) på bakkanten (1).

Sedan fäster du en styrlina i vardera fästpunkterna. Använd lärkhuvud för att knyta fast (beskrivning lärkhuvud).

OBS!

Innan du packar ner draken efter flygningen fäster du fästpunkterna för styrlinorna igen vid öglorna för transportsäkring för att undvika trassel.

Lärkhuvud (knop)

Ta tag med tummen och pekfingret om styrlinans ögla, se bild B.

Lägg om öglan, se bild C.

Tryck ner ändarna på sidorna, se bild D.

Fästning på styrbommen/skärmdraken: Genom öglan som uppstår drar du nu linan som ska bindas fast (fästpunkt för flyglina eller band på styrbommen), se bild E.

Dra åt knopen, se bild F.

Start

VIKTIGT! Kontrollera först att platsen lämpar sig för flygning (se säkerhetsanvisningar, sidorna 16-17), bestäm vindens riktning och styrka (för detta kan till exempel speciella vindmätare användas som finns i fackhandeln – ingår ej). Beakta även beskrivningarna av vindstyrkorna på sidorna 20.

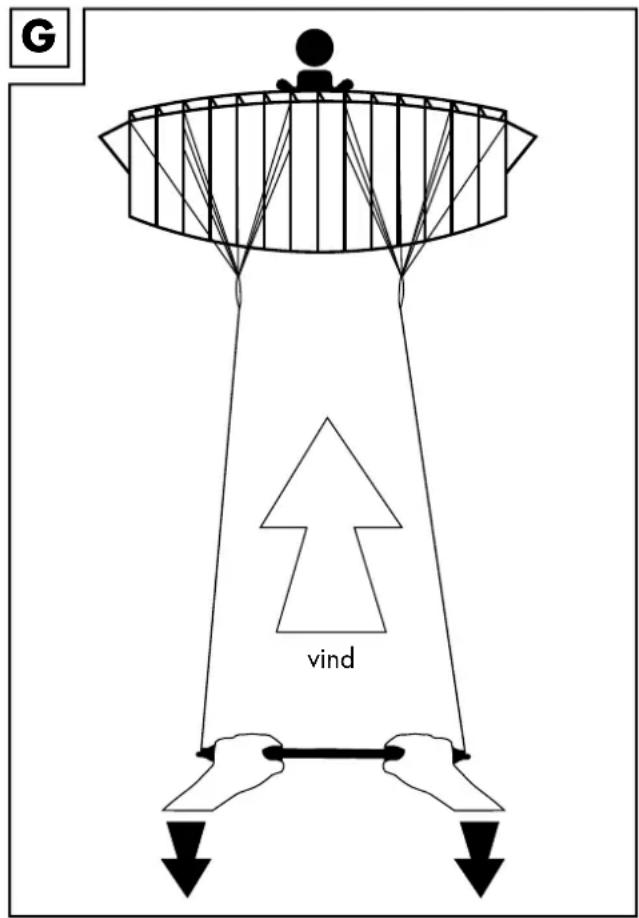

I bästa fall håller en hjälpande person upp draken med undersidan mot vinden. Luftkamrarnas öppningar ska peka uppåt (bild G).

Gå nu bakåt mot vinden tills styrlinorna är spända. Medhjälparen ska fortfarande hålla fast draken. På ett kommando släpper sedan medhjälparen loss draken. Skärmdraken ska inte kastas upp! Vid tillräcklig vind räcker ett kraftigt ryck i styrlinorna och ev. ett steg bakåt. Se upp med ev. personer eller hinder bakom dig.

G vind

Styrning

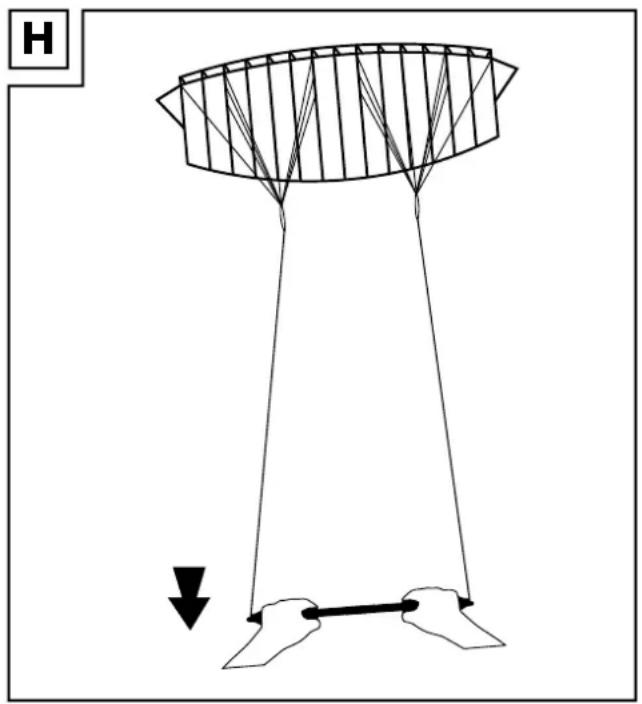

Flyg med draken så som du styr en cykel. Genom att dra lätt i styrbommens vänstra sida flyger draken åt vänster, drar du i bommens högra sida flyger draken åt höger (se bild H och I). Om du håller kvar draget längre kommer draken att göra hela cirklar (sk. loopings). Ju hårdare du drar styrlinan mot kroppen desto snävare blir svängarna.

För att landa flyger du skärmdraken så längt ut till vänster eller höger som du kan, alltså ut ur vindfönstret (se bild A). Den flyger då långsammare och sjunker långsamt till marken.

Samla ihop draken och framför allt styrlinorna direkt efter landningen för att undvika skador på personer eller material.

Vid stark vind kan det hända att skärmdraken börjar fyllas med luft igen och flyger iväg igen.

Packa ner skärmdraken igen

Så fort du har fått ner draken på marken lossar du knoparna mellan de båda fästpunkterna och själva flyglinorna (se uppbyggnad). Fäst den högra fästpunkten nu i den högra öglan för transportsäkring och den vänstra fästpunkten i den vänstra öglan för transportsäkring som sitter i bakkanten. Därigenom minskar du att linorna trasslas ihop tills draken ska användas igen.

Gör ren draken från sand och smuts.

Försäkra dig om att draken är helt torr.

Stoppa härefter ner artikeln i den medföljande transportväskan.

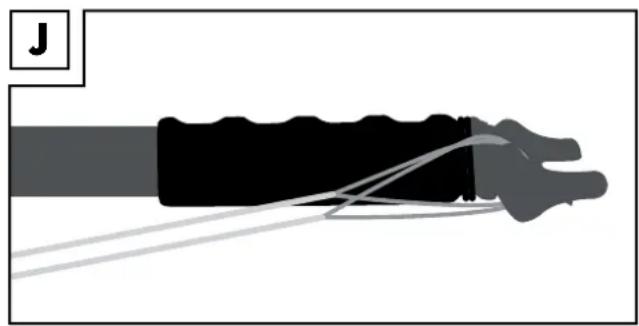

Lossa på knoparna mellan flyglinorna och styrbommen. För att förvara styrlinorna utan trassel hänger öglorna i linornas ändar över ändarna på vindorna (bild J). Linda upp styrlinorna på styrbommen med hjälp av vindorna (bild K). För att fixera linorna virar du de sista 20 cm av varje lina tvärs om bommen och skjuter in ändöglorna under de tvärgående varven (bild L).

• rök från skorstenar stiger rakt upp
• sjön är spegelblank
• drakar flyger endast med stöd

Svag vind

1 Bft; 0,9-5,5 km/h; 0,6-3,0 knop
- rök driver i vindens riktning
- små krusningar på sjön
- endast lämpligt för extra lätta drakar

Svag vind

2 Bft; 5,6-12,1 km/h; 3,1-6,5 knop

• löv susar i vinden, man känner vinden mot huden
• små kamformade vågor
• bra vind för erfarna piloter

Måttlig vind

3 Bft; 12,2-19,6 km/h; 6,6-10,5 knop

• små grenar rör sig i vinden
• större vägkammar som börjar brytas
• bra vind för nybörjare

Mättlig vind

4 Bft; 19,7-28,5 km/h; 10,6-15,5 knop

• grenar rör sig i vinden
• små vågor, delvis med vita kammar
• bättre för medelstora drakar

Friska vind

5 Bft; 28,6-38,8 km/h; 15,6-20,9 knop

• små träd och stora grenar rör sig i vinden
• medelstora vågor med många vita kammar
• stora drakar kan ta skada

Frisk vind

6 Bft; 38,9-49,8 km/h; 21,0-26,9 knop

• stora grenar rör sig, vinden susar
• stora vågor
• gräns för alla stela drakar

Storm (för dessa vindförhållanden är skärmdraken inte lämplig)

7 Bft; 49,9-61,8 km/h; 27,0-33,3 knop

• träd böjer sig i vinden
• mycket stora vågor,
• endast Power Kites med erfarna piloter

Underhåll / Rengöring / Förvaring

Kontrollera regelbundet att skärmdraken och styrlinorna inte är skadade och använd endast draken igen när ev. skador är reparerade.

Tvätta bort smuts med en fuktig svamp.

Använd inga aggressiva rengöringsmedel.

Den torra draken ska förvaras på en torr plats som är skyddad mot ljus.

Anvisningar för sophantering

Kassera skärmdraken via en tillåten sophanteringsfirma eller på din kommunala återvinningsgård. Följ de aktuella gällande föreskrifterna.

Informera dig hos din sophanteringsfirma om du är osäker.

3 års garanti

Produkten är producerad med stor noggrannhet och under ständig kontroll. Du får tre års garanti på produkten från och med köpdatumet.

Spara ditt kassakvitto. Garantin gäller endast för material- och fabrikationsfel och upphör att gälla vid felaktig eller icke ändamålsenlig användning. Dina lagliga rättigheter, i synnerhet garantirätter, begränsas ej av denna garantin.

Vid eventuella reklamationer, vänd dig till nedanstående service-hotline eller maila oss.

Våra servicemedarbetare kommer att i samråd med dig fastlägga den fortsatta handläggningen. Du erhåller alltid en personlig konsultation.

Garantitiden förlängs ej på grund av reparationer som utförts på grund av garanti, lagstadgad garanti eller kulans. Detta gäller även för utbytta och reparerade delar.

Reparationer som måste utföras efter garantins utgång är kostnadspliktiga.

IAN: 73594

SE Service Sverige

Tel.: [phone]

E-Mail: [e-mail]

FI Service Suomi

Tel.: [phone]

E-Mail: [e-mail]
