Produkttyp	Parafoil-Drachen (Lenkdrachen)
Marke	Crivit
Modell	LM-1419
Spannweite	160 cm
Leinenlänge	25 m pro Leine (2 Leinen)
Windbereich	2 - 6 Beaufort (Bft)
Material	Ripstop-Nylon / Polyester-Gewebe
Empfohlenes Alter	Ab 14 Jahren
Verwendungszweck	Sportartikel für den persönlichen Freizeitgebrauch
Befestigung der Flugleinen	Kopfschlagknoten am Griff und Drachen
Griffart	Zweigurtelgriff inklusive
Transportsicherheit	Befestigungspunkte mit Transportgurten gesichert
Lagerung	Faltbar in mitgeliefertem Beutel
Pflege	Mit feuchtem Schwamm reinigen, aggressive Reiniger vermeiden
Sicherheitshinweise	Von Stromleitungen, Flughäfen, Gewittern fernhalten; nur in offenen Gebieten fliegen
Garantie	3 Jahre ab Kaufdatum

Häufig gestellte Fragen - LM-1419 CRIVIT

Wie befestige ich die Flugleinen am Griff?

Entfernen Sie den Griff aus dem Beutel und wickeln Sie die Leinen ab. Befestigen Sie jede Leine mit einem Kopfschlagknoten am entsprechenden Gurt des Griffs. Legen Sie Daumen und Zeigefinger in die Schlaufe des Knotens, führen Sie die Schlaufe nach hinten und unten, drücken Sie die Seitenenden nach unten, stecken Sie den Gurt durch und ziehen Sie ihn fest.

Was ist die richtige Methode, um den Parafoil-Drachen zu starten?

Lassen Sie einen Helfer den Drachen halten, mit der Unterseite zum Wind und den Zellöffnungen nach oben. Gehen Sie rückwärts, bis die Leinen straff sind, und fordern Sie den Helfer auf, loszulassen. Werfen Sie den Drachen nicht, sondern geben Sie einen kräftigen Ruck an den Leinen und treten Sie bei Bedarf zurück.

Wie steuere ich den Drachen?

Ziehen Sie die linke Seite des Griffs, um nach links zu drehen, ziehen Sie die rechte Seite, um nach rechts zu drehen. Je näher Sie die Leine an Ihren Körper ziehen, desto enger wird die Kurve. Halten Sie die Drehungen, um Loopings zu fliegen.

Wie lande ich den Drachen sicher?

Führen Sie den Drachen weit nach rechts oder links aus dem Windfenster. Er wird langsamer und setzt sanft auf. Nach der Landung holen Sie den Drachen und die Leinen sofort ein, um ein erneutes Starten bei starkem Wind zu verhindern.

Welche Windbedingungen sind für diesen Drachen geeignet?

Der Drachen ist für Windstärken 2 bis 6 auf der Beaufort-Skala ausgelegt (etwa 5,6 bis 49,8 km/h). Anfänger sollten bei leichtem Wind (3 Bft) beginnen. Vermeiden Sie das Fliegen bei Stürmen (7 Bft und mehr).

Wie sollte ich den Drachen nach dem Gebrauch lagern?

Entfernen Sie die Leinen vom Drachen und Griff. Sichern Sie die Befestigungspunkte mit den Transportgurten, um Verwicklungen zu vermeiden. Stellen Sie sicher, dass der Drachen trocken und frei von Sand ist, und packen Sie ihn in den Aufbewahrungsbeutel. Wickeln Sie die Leinen mit dem Aufwickler um den Griff, und beenden Sie mit einer diagonalen Wicklung.

Wie reinige ich den Drachen?

Verwenden Sie einen feuchten Schwamm, um Schmutz zu entfernen. Verwenden Sie keine aggressiven Reiniger oder Lösungsmittel. Stellen Sie sicher, dass der Drachen vor der Lagerung vollständig trocken ist.

Welche Sicherheitsvorkehrungen muss ich beachten?

Fliegen Sie niemals in der Nähe von Stromleitungen, Flughäfen, Straßen oder bei Gewittern. Halten Sie einen Abstand von mindestens 200 m zu Menschen und Tieren, 500 m zu Strommasten und 5 km zu Flugplätzen ein. Fliegen Sie nicht über 100 m Höhe. Tragen Sie immer Handschuhe, um Ihre Hände vor Leinenschnitten zu schützen.

Wie lange beträgt die Garantiezeit?

Das Produkt hat eine 3-jährige Garantie ab Kaufdatum, die Material- und Verarbeitungsfehler abdeckt. Bewahren Sie Ihren Kassenbon auf. Für Ansprüche kontaktieren Sie die Service-Hotline in Ihrem Land.

Kann ich längere Leinen verwenden oder den Drachen beschweren?

Nein, fügen Sie keine längeren Leinen hinzu und befestigen Sie keine Lasten. Das Hinzufügen von Leinen macht den Drachen praktisch unkontrollierbar, und das Anbringen von Lasten kann Schäden oder Sicherheitsrisiken verursachen. Verwenden Sie nur Original-Ersatzteile.

BEDIENUNGSANLEITUNG LM-1419 CRIVIT

Klepenen Sie vor dem lausen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Artikel verraut.

SPORTS STUNT KITE

60 IE

SPORTS STUNT KITE

DE/AT/CH Buehemungs- und Siercharbshinweise

Seln: 29

DELTA-SPORT HANDELSKONTOR GMBH

Wangkong

D-22397 Horking

Verm 34:20:2

Delo-Spanhir: LN-1419

DE AT CH

SPORT-LENKMATTE

Bedienungsanleitung

IAN 73594IAN 73594

03 16 17 18

OR OR AT CH

③ lenklangenbündchen

so Refering us

Hacleiner

⑩ Aufsichtschnitt am

- Anisense, a.

to the following

⑦ linkorange

⑧ Schikmann

Verbindungspunkte

⑲ Transportições

schlauf

①

①

© luHornen

DE AT Bechlenungsanleitung

Bestimmungsgemäße Verwendung 28

Sicherheitshinweise 28 - 29

Technische Daten 29

Allgemeine Informationen zum Lenkmatten

fliegen 29

Vor dem Start 30

Buchtknoten 30

Starten 30

Lenken 31

Landen 31

Lenkmatte wieder verstauen 31 - 32

Windstärken 32

Wartung / Reinigung / Lagerung 32

Hinweise zur Entsorgung 32

3 Jahre Garantie 33

FI Käyttöohje

Käyttötarkoitus 10

Herzlichen Glückwunsch!

Mit Ihrem Kauf haben Sie sich für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus.

Bestimmungsgemäße Verwendung

Dieser Artikel ist ein Sportgerät für den privaten Gebrauch und nicht geeignet für Kinder unter 14 Jahren. Geeignet für Windstärken 2 - 6 (Beaufort).

Sicherheitshinweise:

Es handelt sich um ein Sportgerät und kein Spielzeug, da der Umgang mit diesem Artikel viel Umsicht und Übung erfordert. Beachten Sie, dass selbst kleine Lenkmatten bei starkem Wind hohe Geschwindigkeiten und erhebliche Zugkräfte entwickeln können.

WARNUNG!

Lebensgefahr

Fliegen Sie den Artikel niemals:

• über Personen oder Tiere und vermeiden Sie Kollisionen mit der Matte oder den Schnüren!
• näher als 200 m an Straßen, Wegen, Bahnlinien oder belebten Plätzen.
• näher als 5 km an Flughäfen, Segelfluggeländen, Hubschrauberlandeplätzen und militärischen Tiefflugzonen.
• höher als 100 m.
• näher als 500 m an Strommasten und Hochspannungsleitungen.
• bei Gewitter.
• in Gebieten, in welchen das Fliegen ausdrücklich verboten ist.

Wenn Sie die Lenkmatte im Ausland verwenden, erkundigen Sie sich über die nationalen Vorschriften des Landes.

Verletzungsgefahr

Fliegen Sie den Artikel niemals:

• bei Windstärken, die Ihre Kräfte überfordern. Ist der Wind zu stark, stellen Sie das Fliegen des Artikels ein.
• in Natur-, Landschafts- und Vogelschutzgebieten oder dort, wo das Fliegen ausdrücklich verboten ist.
• Falls ein Helfer Sie beim Starten unterstützt, muss dieser unmittelbar nach dem Loslassen des Artikels nach hinten aus dem Gefahrenbereich heraustreten, um nicht durch eine herabstürzende Lenkmatte verletzt zu werden.
• Fliegen Sie den Artikel nie mit der bloßen Flugleine in den Händen und vermeiden Sie jegliche Berührung mit der Flugleine während des Fluges. Die Leine kann tiefe Schnittwunden verursachen.
• Falls Sie den Artikel nicht mehr kontrollieren können und er zu viel Zugkraft entwickelt bevor Sie ihn landen können, lassen Sie die Flugleine los ehe Sie abheben oder sich verletzen.
• Verlängern Sie nicht die mitgelieferte Flugleine. Der Artikel ist andernfalls kaum zu kontrollieren.
• Überprüfen Sie den Artikel vor jedem Start auf Beschädigungen, wie z.B. Risse.
• Verwenden Sie den Artikel nicht mehr, wenn er beschädigt ist.
• Verwenden Sie nur Original-Ersatzteile- und Schnüre, um Beschädigungen am Artikel zu vermeiden.
• Befestigen Sie keine zusätzlichen Lasten am Artikel.
• Beachten Sie die maximal erlaubte Windgeschwindigkeit für diesen Artikel.
• Fliegen Sie nur bei Windstärken, die Sie aufgrund Ihres Könnens und Ihrer Kraft bewältigen können.
• Einsteiger sollten sich langsam an höhere Windgeschwindigkeiten heranwagen.

Vermeidung von Sachschäden

Fliegen Sie den Artikel niemals:

• in der Nähe von Bäumen.
- in der Nähe von anderen Lenkmatten oder Lenkdrachen.

Halten Sie ausreichend Sicherheitsabstand!

Bitte prüfen Sie, ob Ihre private Haftpflichtversicherung einen ausreichenden Versicherungsschutz beim Lenkmatten fliegen garantiert! Für Schäden durch Abstürze kann keine Haftung übernommen werden!

Technische Daten

Spannweite: 160 cm

Geeigneter Windbereich: 2-6 Bft

(siehe auch Seite 32)

2 x Flugleine Länge: 25 m

Allgemeine Informationen zum Lenkmatten fliegen

Einführung Lenkmatte

Lenkmatten sind stablose Drachen, die bei Anströmung ein Flügelprofil ähnlich einem Gleitschirm entwickeln. Da sie vollständig aus Gewebe und Leinen bestehen, können sie platzsparend gefaltet und problemlos auch im Fluggepäck transportiert werden. Die Matten bestehen aus Ober- und Untersegel, denen durch verbindende Stege ein Flügelprofil gegeben wird. Die entstehenden Kammern sind alle oder teilweise an der Anströmungsseite geöffnet. Die Kammern sind untereinander verbunden, damit Druckunterschiede im Innern ausgeglichen werden können. Bei Anströmung auf die Vorderkante füllen sich die Kammern mit dem Staudruck, der höher ist als die Drücke auf der umströmten Außenfläche. Dadurch wird das Profil der Matte stabilisiert. Der durch den Unterdruck auf der Oberseite entstehende Auftrieb, wird durch eine komplexe vielleichtige Waage von der Unterseite auf die zwei Zugleinen abgeleitet.

Windfenster (Abb. A)

Die Lenkmatte wird in dem sogenannten Windfenster geflogen. Der Pilot steht mit dem Rücken zur Windrichtung, das Windfenster befindet sich dann vor dem Piloten. Je nach Windstärke ist das Windfenster eine mehr oder weniger große Viertelkugel.

Außerhalb dieses Windfenster kann die Lenkmatte nicht geflogen werden, da die Luftkammern nicht mehr mit ausreichend Windströmung versorgt werden.

Powerfenster (Abb. A)

Im Zentrum des Windfensters befindet sich das sogenannte Powerfenster. In diesem Bereich direkt vor dem Piloten ist mit der stärksten Windströmung zu rechnen.

A: Windrichtung

B: Powerfenster

Das Flugfeld

Prüfen Sie das Flugfeld auf seine Eignung (s. Sicherheitshinweise).

Es sollten sich keine größeren Hindernisse wie Bäume oder Häuser auf dem Gelände befinden. Das Flugfeld muss frei von Stolperstellen sein. Diese können nicht nur den Wind verwirbeln, sondern auch der Lenkmatte im Weg sein und Sie damit beschädigen. Ideal sind freie großzügige Wiesen oder Sandstrände.

Abstürze

Abstürze sind unvermeidlich und gehören zum Wesen des Drachenfliegens. Viele sehen schlimmer aus, als sie sind.

Es gilt jedoch: Je stärker der Wind ist, desto heftiger sind die Abstürze! Versuchen Sie also, diese möglichst zu vermeiden. Für Schäden durch Abstürze kann keine Haftung übernommen werden.

Vor dem Start

Befestigung der Flugleine an der Lenkstange (s. Aufbauübersicht)

Nehmen Sie die Lenkstange (7) aus der Aufbewahrungstasche. Wickeln Sie beide Flugleinen (4) komplett von der Lenkstange ab. Anschließend befestigen Sie jeweils eine Flugleine an dem rechtem Bändchen der Lenkstange (5) und die andere Flugleine an dem linkem Bändchen der Lenkstange. Zur Befestigung verwenden Sie den Buchtknoten (Beschreibung Buchtknoten).

Befestigung der Flugleine an der Lenkmatte (s. Aufbauübersicht)

Die Lenkmatte muss komplett ausgerollt werden. Lösen Sie zuerst den Anknüpfpunkt der Flugleinen (3) von der Transportsicherungsschlaufe (9) an der Schleppkante (1). Anschließend befestigen Sie jeweils eine Flugleine an den beiden Anknüpfpunkten. Zur Befestigung verwenden Sie den Buchtknoten (Beschreibung Buchtknoten).

Hinweis!

Bevor Sie die Lenkmatte nach dem Flug wieder verstauen, befestigen Sie den Anknüpfpunkt der Flugleine wieder an der Transportschlaufe, um Verdrehungen zu vermeiden.

Buchtknoten

Fassen Sie mit Daumen und Zeigefinger in die Schlaufe der Flugleine, s. Abb. B.

Legen Sie die Schlaufe um, s. Abb. C.

Drücken Sie die seitlichen Enden herunter, s. Abb. D.

Befestigung der Flugleine an der Lenkstange/Lenkmatte: Durch die entstandene Schlaufe, ziehen Sie nun die zu verbindende Schnur (Anknüpfpunkt Flugleine bzw. Lenkstangenbändchen), s. Abb. E.

Ziehen Sie den Buchtknoten fest, s. Abb. F.

Starten

WICHTIG! Prüfen Sie zunächst das Gelände auf seine Eignung (siehe Sicherheitshinweise, Seite 28-29), bestimmen Sie die Windrichtung und -stärke (hierfür können z.B. spezielle Windmessgeräte - nicht im Lieferumfang enthalten - aus dem Fachhandel verwendet werden). Beachten Sie hierzu auch die Beschreibung der Windstärken auf der Seite 32.

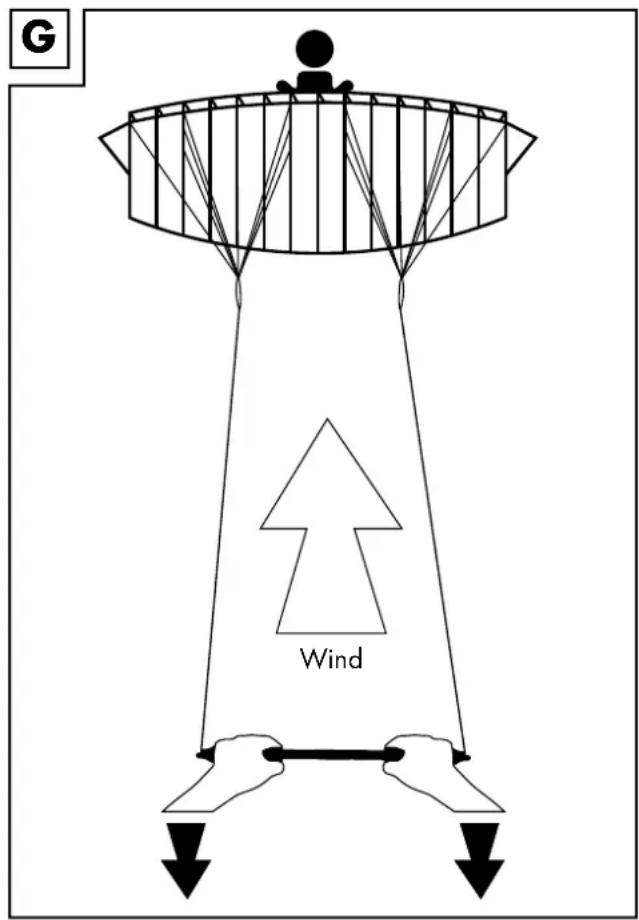

Am besten hält ein Helfer die Lenkmatte, mit der Bodenseite zum Wind gewandt, fest. Die Öffnungen der Luftkammern zeigen dabei nach oben (Abb. G). Gehen Sie nun rückwärts gegen den Wind, bis die Flugleine gespannt ist. Der Drachen sollte von dem Helfer dabei noch festgehalten werden. Auf ein Kommando lässt Ihr Helfer die Lenkmatte los. Die Lenkmatte wird nicht hoch geworfen!

Bei ausreichend Wind reicht nun ein kräftiger Ruck an der Flugleine und evtl. noch ein Schritt nach hinten. Achten Sie dabei auf Personen oder Hindernisse.

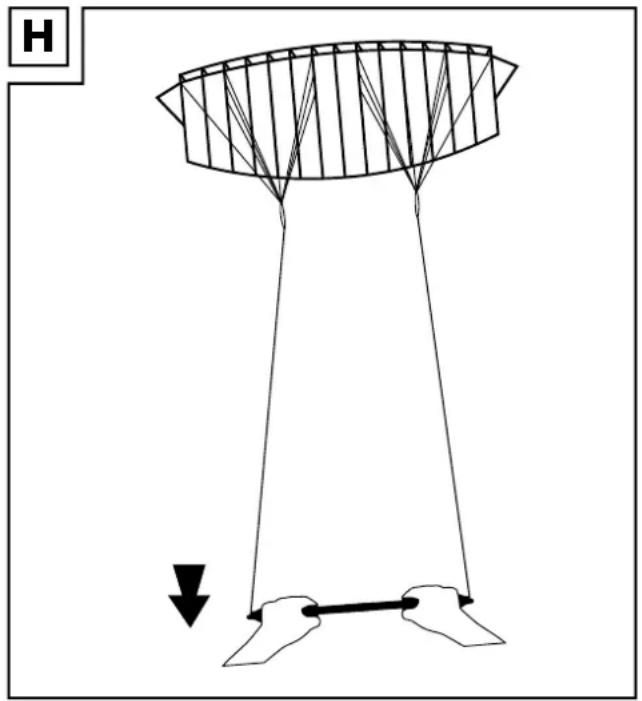

Lenken

Fliegen Sie Ihre Lenkmatte so, als würden Sie ein Fahrrad lenken. Durch leichtes Ziehen an der linken Seite der Lenkstange fliegt Ihre Lenkmatte nach links, durch Zug an der rechten Seite der Lenkstange fliegt Ihre Lenkmatte nach rechts (s. Abb. H und Abb. I). Wenn Sie die Lenkbefehle länger halten, wird Ihre Lenkmatte ganze Kreise fliegen (sog. Loopings). Je stärker Sie die Flugleine zum Körper heranziehen, desto enger sind die Loopings.

Zum Landen fliegen Sie die Lenkmatte ganz weit nach links oder rechts, also aus dem Windfenster (siehe Abb. A). Sie wird dabei immer langsamer und sinkt langsam zu Boden.

Nach dem Landen sofort die Lenkmatte und vor allem die Flugleinen einholen, um Schäden oder Verletzungen zu vermeiden.

Bei starkem Wind kann es vorkommen, dass die Lenkmatte sich wieder mit Luft zu füllen beginnt und erneut startet.

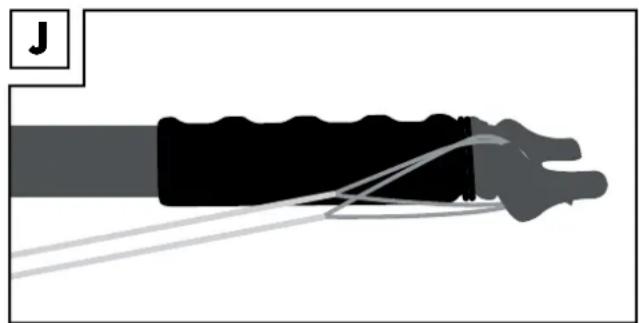

Lenkmatte wieder verstauen

Sobald Sie die Lenkmatte am Boden fixiert haben, lösen Sie die Buchtknoten zwischen den beiden Anknüpfpunkten der Flugleine und der Flugleine selbst (siehe Aufbauübersicht). Befestigen Sie den rechten Anknüpfpunkt nun an der rechten Transportsicherungsschlaufe, sowie den linken Anknüpfpunkt an der linken Transportsicherungsschlaufe der Schleppkante. Dadurch vermeiden Sie starke Verdrehungen der Leinen beim erneuten Gebrauch. Entfernen sie nun Sand und Schmutz von der Lenkmatte. Vergewissern Sie sich, dass die Lenkmatte vollständig getrocknet ist. Anschließend verstauen Sie den Artikel wieder in der mitgelieferten Transporttasche. Lösen Sie nun auch die Buchtknotenverbindungen zwischen den Flugleinen und der Lenkstange. Für ein verwicklungsfreies Verstauen der Flugleine hängen Sie jeweils eine Endschlaufe jeder Flugleine über das Horn einer Aufwickelvorrichtung (Abb. J). Wickeln Sie nun die Flugleine mit Hilfe der Aufwickelvorrichtung über die Lenkstange (Abb. K). Zur Fixierung wickeln Sie die letzten 20 cm der Flugleine quer um die Lenkstange und schieben die Endschlaufen unter die Querwicklung (Abb. L).

• Rauch aus Schornsteinen steigt senkrecht nach oben
• spiegelglatte See
• Drachen fliegen nur mit Unterstützung

Leichte Brise

1 bft; 0,9-5,5 km/h; 0,6-3,0 Knoten

• Rauch aus Schornsteinen bewegt sich
• leicht bewegte Wasseroberfläche
• nur geeignet für extra leichte Drachen

Leichter Wind

2 bft; 5,6-12,1 km/h; 3,1-6,5 Knoten

• Blätter rauschen, man spürt den Wind auf der Haut
• kleine kammartige Wellen
• guter Wind für erfahrene Piloten

Sanfter Wind

3 bft; 12,2-19,6 km/h; 6,6-10,5 Knoten

• kleinere Äste bewegen sich
• größere kammartige Wellen, die beginnen zu brechen
• guter Wind für Anfänger

Mäßiger Wind

4 bft; 19,7-28,5 km/h; 10,6-15,5 Knoten

• Zweige bewegen sich
• kleine Wellen, teils mit Schaumkrone
• besser für mittelgroße Drachen

Wind

5 bft; 28,6-38,8 km/h; 15,6-20,9 Knoten

• kleinere Bäume und große Zweige neigen sich
• mäßige Wellen, viele Schaumkronen
• große Drachen können Schaden nehmen

Starker Wind

6 bft; 38,9-49,8 km/h; 21,0-26,9 Knoten

• große Zweige bewegen sich, der Wind rauscht
• große Wellen
• Limit für alle starren Drachen

Sturm (Für diese Bedingungen ist die Lenkmatte nicht geeignet)

7 bft; 49,9-61,8 km/h; 27,0-33,3 Knoten

• Bäume bewegen sich
• riesige Wellen, starke Schaumbildung
• nur Power Kites mit erfahrenen Piloten

Wartung/Reinigung /Lagerung

Überprüfen Sie die Lenkmatte und die Flugleinen regelmäßig auf Beschädigungen und verwenden Sie die Lenkmatte erst dann wieder, wenn der Mangel beseitigt wurde. Entfernen Sie Verschmutzungen mit einem feuchten Schwamm. Verwenden Sie keine aggressiven Reinigungsmittel. Die trockene Lenkmatte lagern Sie bitte an einem trockenen und lichtgeschützten Ort.

Hinweise zur Entsorgung

Entsorgen Sie die Lenkmatte über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Erkundigen Sie sich im Zweifelsfall bei Ihrer Entsorgungseinrichtung über eine umweltgerechte Entsorgung.

3 Jahre Garantie

Das Produkt wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf dieses Produkt drei Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den Kassenbon auf.

Die Garantie gilt nur für Material- und Fabrikationsfehler und entfällt bei missbräuchlicher oder unsachgemäßer Behandlung. Ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt.

Bei etwaigen Beanstandungen wenden Sie sich bitte an die unten stehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung. Unsere Servicemitarbeiter werden das weitere Vorgehen schnellstmöglich mit Ihnen abstimmen. Wir werden Sie in jedem Fall persönlich beraten. Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.
