BRUKSANVISNING V 1200 Thermex

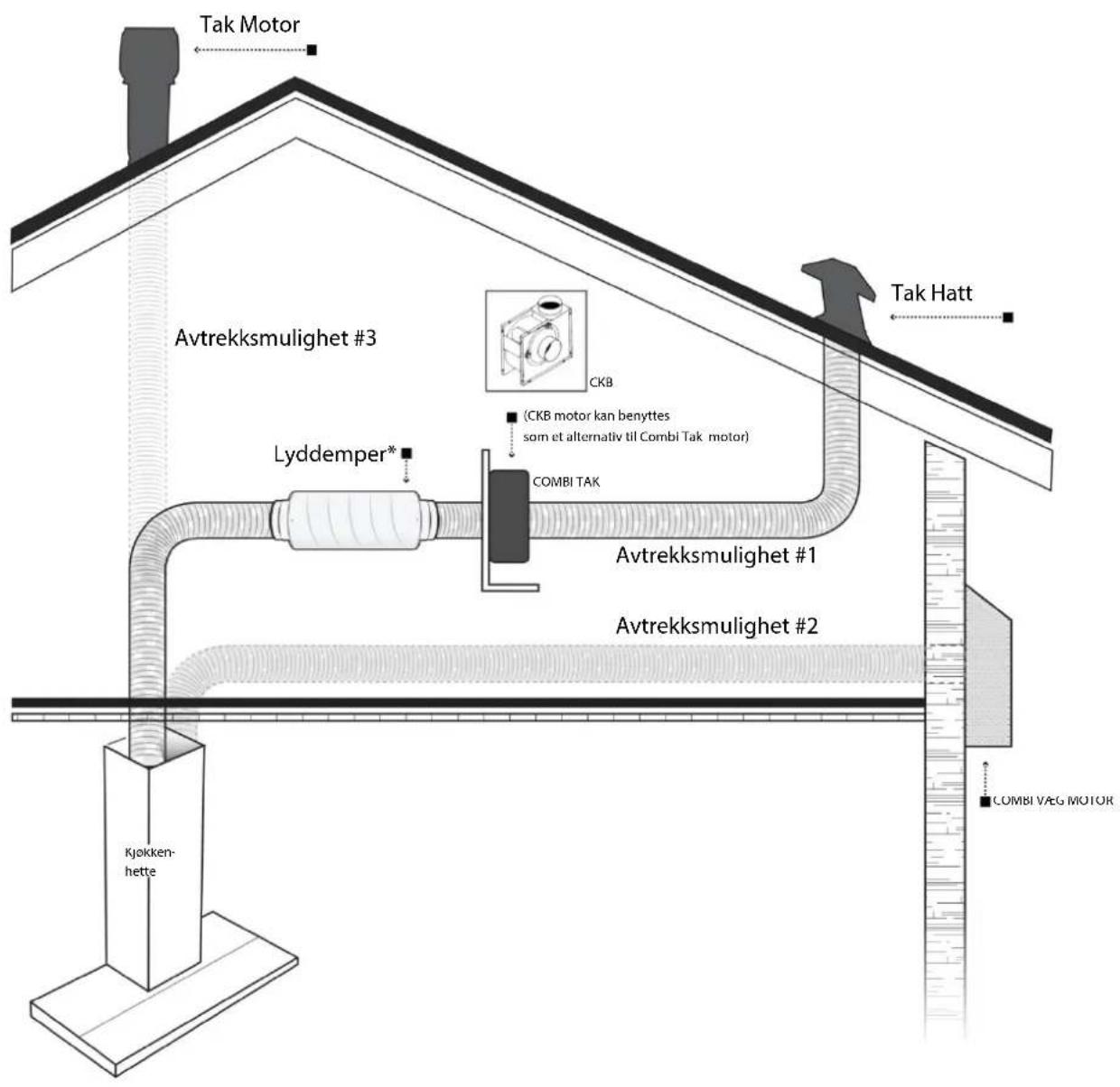

*Tänk på att alltid isolera spirorören, speciellt i ouppvärmda utrymmen.

Vänligen var uppmärksam på fläktens anslutningsdiameter för optimal funktion.

Om man väljer att reducera slanganslutningen medför det ökat mottryck som innebär högre ljud och lägre kapacitet.

Vi uppmanar därför att man använder den kanaldimension som fläktens anslutning har!

Vid montering av flexibel slang skall denna alltid sträckas ut och kortas av vid behov. Detta för att minska luftmotståndet och få bästa effekt till lägst möjliga ljudnivå.

Slang används endast sista biten inne i fläktkåpan, i övrigt skall fasta spirorör användas och isoleras efter regler och behov.

OBS! Elinstallation skall göras av behörig installatör.

Montering

Väggfläktens frontplåt skall tas bort före installation.

(1-2) Teleskopisk väggenomföring (håltagning ∅ 165/205 mm) med backspjäll monteras i väggen. NB! Ca. 3 cm af murrør skal være synlige indvendig.
(3) Väggfläkten monteras ute på yttervägg.
(4) Slangsats ∅ 160 mm monteras invändigt mellan fläktmotor och spiskupa.
(5) Sladd från spiskupa, märkt motor, kopplas ihop med sladden från väggfläkten.
(6) Frontplåten monter

Tekniska data:

Typ V	1200
Spänning (V) 230
Motoreffekt (W) 186
Luftmängd (m3/h) 1200
Vartal (r.p.m.). 1300
Ljudeffekt (dB) 62
Vikt (kg) 8,0
