BRUKSANVISNING ZTE 290 ZANUSSI

Tack för att du valt en produkt ifrån oss.

Vi hoppas att du får stor nytta av dina nya produkt och vi hoppas att du även i fortsättningen väljer hushållsprodukter ifrån oss.

Läs noga igenom denna bruksanvisning och spara den som referensdokument under produktens livslängd. Om produkten byter ägare skall också bruksanvisningen överlämnas till den nya användaren.

Några stycken i bruksanvisningen är försedda med en symbol. Dessa symboler betyder följande:

Här finns viktig information om olämplig användning av torktumlaren som skulle kunna förorsakaperson- och egendomsskada.

Här finns information, som är särskilt viktig för att erhålla bästa möjliga torkresultat.

Här finns viktiga miljö- och energispartips.

Innehållsförteckning

Viktig säkerhetsinformation .... 3

Första användningen....10

Viktiga råd och tips för dig som torkar. . 10

Vid den dagliga användningen ..... 12

Skötsel och rengöring 16

Vad gör jag om.... 19

Tekniska data. 21

Förbrukningsdata....22

Bortforsling/ avfallshantering ..... 23

⚠ Viktig säkerhetsinformation

För din egen säkerhet och för att säkerställa en korrekt användning är det viktigt att Du noga läser igenom denna bruksanvisning, inklusive tips och varningar, innan Du installerar och använder maskinen första gången. För att undvika onödiga misstag och olyckor är det viktigt att se till att alla som använder maskinen har god kännedom om dess funktioner och skyddsanordningar. Spara denna bruksanvisning och se till att den medföljer maskinen om den flyttas eller säljs så att alla som använder den under dess livslängd får korrekt information om dess handhavande och säkerhet.

Allmänna säkerhetsföreskrifter

- Det är farligt att på något sätt förändra torktumlaren eller dess egenskaper.

- Säkerställ att eller husdjur inte kryper in i maskinen. Titta inne i trumman innan maskinen används.

- Föremål såsom mynt, säkerhetsnålar, nälar, skruvar, stenar eller andra hårda, vassa föremål kan orsaka allvarliga skador och får inte läggas i maskinen.

- Använd aldrig torktumlaren utan luddfilter eller med trasiga luddfilter. Brandrisk föreligger!

- Lägg inga plagg med lösa stoppningar (till exempel kuddar) i torktumlaren. Brandrisk!.

- Lägg inga plagg som innehåller skumgummi eller gummiliknande material i torktumlaren. Brandrisk!

- Drag aldrig ur stickkontakten genom att dra i sladden, utan drag i kontakten.

- Försök aldrig att själv reparera maskinen. Reparationer som inte har utförts av fackman kan leda till svåra olyckor eller driftstörningar.

- Plagg och textilier som behandlats med brandfarliga rengörings- och lösningsmedel (tvättbensin, alkohol, fläckborttagningsmedel etc) får aldrig torkas i torktumlaren. Brandrisk föreligger! Endast textilier som tvättats i vatten får torkas i torktumlaren.

- Risk för brand: plagg som fläckats eller dränkts in med vegitabilisk olja eller frityrolja utgör en

brandfara och far inte torkas i torktumlare.

• Om du har använt fläckborttagare som inneholler lösningsmedel maste plaggen sköljas extra noggrannt före torktumling.
• Kontrollera alltid att det inte glömts kvar någon gaständare/cigarrettändare i klädesplaggen. Det gäller även tändare som inte fungerar.
• Avbryt aldrig ett tork- eller strykprogram innan det är klart utan att snabbt plocka ur. Den sista delen av ett torkprogram är en avkylningsfas för att skydda tvätten mot skador genom höga temperaturer.

WARNING:

Avbryt aldrig ett torkprogram innan torkningsfasen har avslutats, om inte alla plagg snabbt plockas ur så att värmen avleds.

Installation

• Se till att maskinen inte står på anslutningssladden.
• Kontrollera vid uppackningen att maskinen inte är skadad. Vid tveksamhet, använd den inte och kontakta Electrolux Service.
• Allt förpackningsmaterial skall avlägsnas före användning. Annars kan både maskinen och annan egendom skadas allvarligt. Se motsvarande avsnitt i bruksanvisningen.
• Alla installationsarbeten och ingrepp i produkten, liksom förändring av den elektriska anslutningssladden, skall utföras av behörig fackman. Arbeten utförda av personer med otill-

räckliga kunskaper, kan försämra produktens funktion och förorsaka skada på person och egendom

• Om maskinen har placerats på ett mattbelagt golv, måste du justera dess fötter så att luften får möjlighet att cirkulera fritt.
• Kontrollera efter installationen att maskinen inte står på nätkabeln.

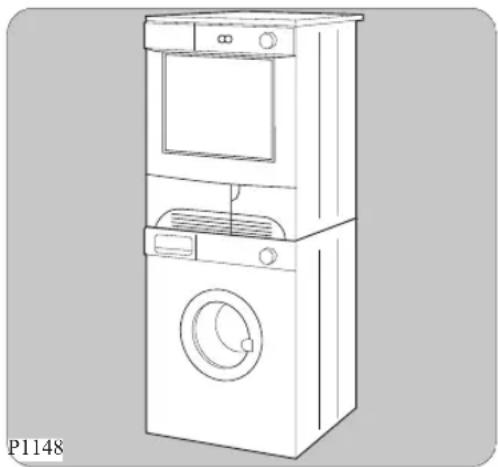

• Om torktumlaren placeras ovanpå en tvättmaskin måste pelarsatsen användas (extra tillbehör).

Användning

• Denna maskin är konstruerad för användning i ett hushåll. Den får inte användas för andra ändamål än det den är konstruerad för.
• Tvätt som inte har centrifugerats får aldrig torkas i torktumlaren.
• Torktumlaren är inte avsedd att användas av personer (även barn) med nedsatt, sensorisk eller mental förmåga, bristande erfarenhet eller kunskap, om de inte säkerhetsmässigt övervakas av en ansvarig person vid användning av torktumlaren.
• Ombyggnad eller förändringar av torktumlaren är inte tillåten.
• Överfyll inte torktumlaren. Brandrisk!
• När du har använt maskinen ska du alltid dra ut stickkontakten ur vägguttaget.
• Plagg som har kommit i kontakt med ämnen som olja, aceton, alkohol, fotogen, fläckborttagningsmedel, terpentin, vax eller vaxborttagningsmedel skall före torkning eller utslätning noggrant handtvättas med varmt vatten och tvättmedel.
• Lägg inte tvätt som innehåller skumgummi (latexskum) eller gummiliknande material som duschmössor, vattenavvisande textilier med gummiinlägg och plagg eller kuddar med skumgummifyllning i torktumlaren.
• Vid användning av torrtvättmedel: Använd bara

sådana produkter som av tillverkaren har betecknats som lämpliga för torktumlare.

• Använd aldrig torktumlaren om elkabeln är skadad eller kontrollpanelen, topplocket eller sockeln är så skadade att torktumlarens innandöme är åtkomligt utifrån.
• Drag aldrig i nätkabeln för att ta ur stickkontakten ur vägguttaget.
• Maskinen får inte användas av barn eller förständshandikappade utan tillsyn. Små barn skall övervakas så att de inte leker med maskinen.

Barnsäkerhet

• Barn förstår oftast inte hur farligt det kan vara att leka med elektriska maskiner. Där för ska du hålla uppsikt över maskinen under drift. Låt inte barnen leka med torktumlaren.
• Förpackningsmaterial (t ex plastfolie och frigolit) kan vara farligt för barn. Risk för kvävning! Se till att barnen inte kommer åt att leka med förpackningsmaterialet.
• Kontrollera att barn eller små djur inte tar sig in i torktumlarens trumma.
• När torktumlaren är uttjänt och ska forslas bort, ska du dra ut stickkontakten och skära av nätkabeln. Stickkontakten och resterna av nätkabeln ska också kastas. Lucklåset ska förstöras. På så sätt kan lekande barn inte bli instängda i torktumlarna och därmed försättas i livsfara.

ZANUSSI

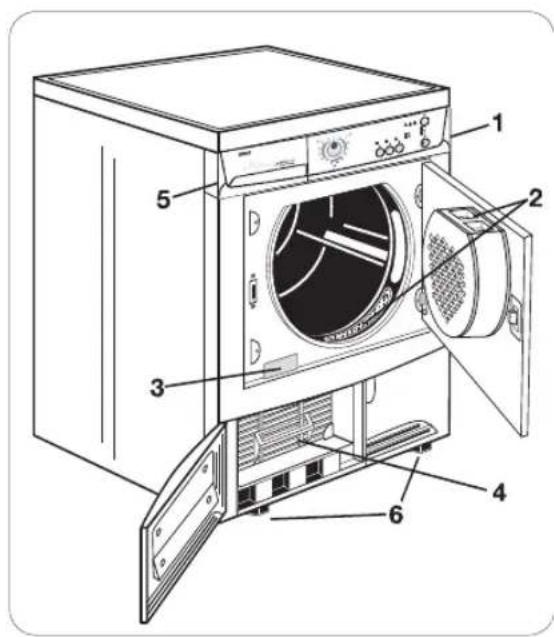

Beskrivning av torktumlaren

1 Kontrollpanel
2 Luddfilter
3 Typskylt
4 Kondensor
5 Vattenbehållare
6 Justerbara fötter

Med programväljaren kan du välja mellan elektroniskt styrd eller tidsstyrd torktumling. Vrid programväljaren till önskat program.

2 Knapp Skon

Vid tryck på denna knapp genomförs torkning av ömtåliga plagg med en lägre tempratur.

3 Knapp Skrynkelskydd

Om du inte tar ut tvätten när programmet är slut, startar en ny fas för att motverka att tvätten blir skrynklig; anti-skrynkelfasen tar max 30 min.

4 Knapp för snabbtorkning

Tryck på knappen för att minska torktiden i följande program för bomull:

- Extra torrt

• Fuktigt

- Skåptorrt

- Plustorrt

• Stryktorrt

• Lättstruket

- Skåptorrt

- Extra tort

5 Knapp Signal

När torkningen är avslutad ljuder med jämna mellanrum en signal.

6 Knapp Tid

För val av torktid vid tidstyrd torkning. Programtiden kan väljas från 20 minuter upp till 3 timmar i 10-minuters steg.

ZANUSSI

7 Display

Displayen visar följande information:

• Programmets längd
• Senarelagd start
• Programslut
  • Felaktigt tillval
  • Larmkod

8 Knapp Start/Paus ▷

Tryck på denna knapp för att starta torktumlaren efter att Du har valt program och tillval.

9 Indikeringslampor

• Rengöring av kondensor
• Rengöring av luddfilter
• Töm vattenbehållaren

10 Senare start

Om du har valt senarelagd start visar displayen fördröjningen i 2 sekunder, därefter visas det valda programmets längd. Nedräkningen visas var 30:e minut tills displayen visar 90 minuter. Efter detta visas nedräkningen timme för timme.

Programöversikt

Program	Typ av tvättgods	Tillval Programbeskrivning
Extra torrt	Bomulloch linne	RestfuktighetSkonSenareSignalSnabbtorkningSkrynkelskydd	Genomtorkning av tjocka eller flerskikts textilier, till exempel frotté, badrockar.
Plustorrt	Bomulloch linne	RestfuktighetSkonSenareSignalSnabbtorkningSkrynkelskydd	Genomtorkning av tjocka textilier, till exempel frotté, frottéhanddukar.
Skåptorrt	Bomulloch linne	RestfuktighetSkonSenareSignalSnabbtorkningSkrynkelskydd	Genomtorkning av textilier med samma tjocklek, till exempel frotté, trikåplagg, frottéhanddukar.
Fuktigt	Bomulloch linne	RestfuktighetSkonSenareSignalSnabbtorkningSkrynkelskydd	För tunna plagg som skall strykas, till exempel trikåplagg, bomullsskjortor.
[SYKK]Stryktorrt	Bomulloch linne	RestfuktighetSkonSenareSignalSnabbtorkningSkrynkelskydd	För normaltjock bomulls- eller linnetvätt, till exempel sängkläder, bordsdukar.
[SBAD]Extra torrt	Syntetmaterial	RestfuktighetSkonSenareSignalSnabbtorkningSkrynkelskydd	För bomull eller linne, som normalt skall manglas, till exempel sängkläder, bordsdukar.
[8DS8]Skåptorrt	Syntetmaterial	RestfuktighetSkonSenareSignalSnabbtorkningSkrynkelskydd	Genomtorkning av tjocka eller flerskikts textilier, till exempel tröjor, sängkläder, bordsdukar.

ZANUSSI

Programöversikt

Program	Typ av tvättgods	Tillval Programbeskrivning
Lättstruket		RestfuktighetSkonSenareSignalSnabbtorkningSkrynkelskydd	För tunna textilier som inte skall strykas, till exempel lättskötta skjortor, bordsdukar, babykläder, sockar, korsetter.
Special Mix		RestfuktighetSkonSenareSignalSkrynkelskydd	Specialprogram för bomull och syntet.
Fintorkning	Tröjor	RestfuktighetSkonSenareSignalSkrynkelskydd	Programmet att specialprogram för tröjor. Plaggen torkas skonsamt och kan användas omedelbart.
Special Jeans		RestfuktighetSkonSenareSignalSnabbtorkningSkrynkelskydd	Specialprogram för fritidskläder som jeans, sweatshirts, etc. med olika materialtjocklek (till exempel i linning och sömmar).
Special Lättstruket		RestfuktighetSkonSenareSignalSkrynkelskydd	Specialprogram med antiskrynkelfunktion för lättskötta plagg som skjortor och blusar, för minimal strykning. Resultatet beror på textilsort och textilkvalitet. (Tvättmängden motsvarar ca 5 till 7 skjortor). Rekommendation: Lägg plaggen i torktumlaren direkt efter centrifugeringen. Plocka ur plaggen direkt efter torkningen och häng dem på en klädhängare.
Tid		RestfuktighetSkonSenareSignalSkrynkelskydd	För eftertorkning av enstaka tvättplagg eller för små mängder under 1kg.
Avkylning		Signal	Specialprogram, ca 10 minuter för uppfräschning eller mjuk tvättning av plagg med i handeln förekommande torrtvättmedel. (Använd bara sådana produkter som av tillverkaren har betecknats som lämpliga för torktumlare, beakta tillverkarens anvisningar).

Första användningen

• Kontrollera att elanslutningen är gjord enligt installationsanvisningarna.
• Tag bort polystyrenblocket och annan materiel ur trumman.
• I en ny tumlare kan det eventuellt finnas damm eller smuts. Lägg därför i några fuktiga, rena trasor och torka dessa i ca: 30 minuter. Du måste dra ut torktumlarens stickkontakt ur vägguttaget innan du rengör den eller utför underhåll.

Viktiga råd och tips för dig som torkar

Sortera och förbered din tvätt före torkning

Sortera tvätten efter textilsort (se tvättmärkning i respektive plagg) och önskad torrhetsgrad. Dra igen blixtlås och knyt ihop lösa band. Band till påslakan och örngott skall knytas ihop så att inte små plagg samlas inuti.

Detta kan du inte torka i din tumlare

• Speciellt ömtåliga textilier som t.ex. gardiner av syntetfibrer, siden och nylonstrumpor.
• Plagg som innehåller skumgummi eller gummi- liknande material.
• Ylle och plagg som innehåller ull, eftersom dessa då filtas ihop och krymper.

Tvättmärkning i plagg som visar hur plagget bör torkas.

TORKNING

Normal temp.

Låg temp.

Torka aldrig plagg som behandlats med brandfarliga vätskor (bensin, alkohol, fläckborttagningsmedel) i tumlaren på grund av brandrisken.

Stärkta textilier

Stärkta textilier kan också torkas i tumlaren. För att få bästa effekt bör en torktid för «stryktorrt» som har viss restfuktighet väljas. Efter avslutad torkning skall tumlaren torkas inuti med en fuktig trasa och därefter med en torr trasa så att eventuella stärkelserester försvinner.

Krympning

Speciellt vävda textilier (t. ex. trikåer) har lätt för att krympa i större eller mindre grad allt efter kvalitet. Detta beror i första hand på att plaggen i tumlaren torkas «svävande», i motsats till när de hängtorkas. Undvik att övertorka dessa plagg utan välj programmet Stryktorrt.

Vad är ludd?

När du börjar använda torktumlaren, blir du nog förvånad över mängden ludd i luddfiltren. Det är helt normalt och betyder inte att din tumlare sliter på tvätten. Under användning och tvätt för hand eller i maskin, lossnar fibrer och trådar (ludd), men sitter kvar på plaggens yta.

Vid torkning utomhus blåses luddet bort med hjälp av vinden, men i tumlaren samlas det upp i filtren och sväller genom torknings-

ZANUSSI

processen.

Tid- och energiförbrukning

Energiförbrukning och torktid beror på mängd tvätt som torkas, restfuktighet efter centrifugering, storlek på plagggen, typ av textilier och önskad torrrhetsgrad.

En överfull torktumlare ger dåligt torkresultat och skrynkliga plagg. För att få lägre energiförbrukning och kortare torktid skall tvätten vara väl centrifugerad. Vi rekommenderar en tvättmaskin med minst 800 varv eller högre varvtal för normaltvätt. Även stryk-fribehandlade plagg, som t.ex. skjortor, ska centrifugeras mellan 10-30 sek. före torkningen.

Mängd

Det är ofta svårt att uppskatta vikten på den tvätt som ska torktumlas. Vi rekommenderar därför att du beaktar följande riktlinjer:

• Bomull, linne: trumman kan vara helt fylld, men tvätten får inte vara för hårt packad.
• Syntetmaterial: trumman får inte fyllas till mer än hälften.
• Ömtåliga material: trumman får ej fyllas till mer än en tredjedel.

Hur mycket väger torr tvätt?

För att du skall kunna fylla din torktumlare rätt är här några riktvärden. Dessa är baserade på bomullsplagg.

Cirkavikt i gram

Badrock 1200 g
Påslakan 700 g
Lakan 500 g
Frottéhandduk 200 g
Nattlinne 200 g
Örngott 200 g
Skjorta, 200 g
Pyjamas, 100 g
Blus 100 g
Kortkalsonger 100 g
Sockor 100 g
Långkalsonger 300 g

Vid den dagliga användningen

Anslut torktumlaren. Öppna luckan.

Skaka ut plaggen en aning och stoppa sedan in dem i trumman ett i taget. Stäng luckan. Kontrollera att inget plagg har fastnat mellan luckan och filtret.

Vrid programvredet till önskat program. Indikeringen för Start/Paus börjar att blinka.

Programvredet är indelat i följande sek- tioner:

• Bomull
- Syntet
- Speciella ☆

Med programväljaren kan du välja mellan elektroniskt styrd eller tidsstyrd torktumling. Vrid programväljaren till önskat program eller välj önskad tid.

Elektroniskt styrd torktumling (automatisk)

Torktumlaren kör programmen med utgångspunkt från information som inhämtas från sensorer som känner av tvättens fuktighetsgrad. Du behöver bara välja program med utgångspunkt från vilken typ av tvätt det gäller och vilken torrhetsgrad som önskas. Vredet kan vridas både medurs och moturs.

När torktumlingsprogrammet är klart vrider du programväljaren till "0" innan du tar ut tvätten.

Observera!

Om Du vrider programvredet till ett annat program när maskinen är i drift börjar programfasindikeringen att blinka. Maskinen kommer inte att utföra det nya programmet.

Tillvalsknappar

Beroende på program kan olika tillvalsfunktioner kombineras. Dessa måste väljas efter val av önskat program och innan Start/Paus-knappen trycks in.

När dessa knappar trycks in tänds motsvarande indikeringar. När de trycks in igen slocknar indikeringarna.

Välja Skon

Vid tryck på denna knapp genomförs torkning av ömtåliga plagg med en lägre

tempratur.

Motsvarande indikering tänds. Denna tillvalsfunktion kan även användas för tidsinställd torkning.

SKON är bara meningsfullt med tvättmängder upp till 3kg!

Välja

Skrynkelskydd

Om du inte tar ut tvätten när programmet är slut, startar en ny fas för att motverka att tvätten blir skryn-klig; anti-skrynkelfasen tar max 90 min.

Välja Signal

När torkningen är avslutad ljuder med jämna mellanrum en

ZANUSSI

signal.

Summern • ljuder

• när ett program väljs,
• när knapparna trycks in,
• när program/tidsväl- jaren vrids till ett annat läge eller en tillvalsknapp trycks in under ett pågående pro- gram,
• när vattenbehäl- laren är full.

Motsvarande kontrol- lampa tänds.

Knapp för snabbtorkning

Tryck på knappen för att minska torktiden i följande program för:

• Extra torr
• Supertorr
• Skåptorrt
  • Fuktigt
• Stryktorrt
• Extra tort
• Skåptorrt
  • Lättstruket

Motsvarande kontrolampa tänds. Detta tillval kan användas tillsammans med tillvalet skontorkning.

Välja Tid

För val av torktid efter inställning av programmet TID.

Programtiden kan väljas från 20 minuter upp till 3 timmar i 10-minuters steg.

Välja Start/Paus ▷∥

Tryck på denna knapp för att starta torktumlaren efter att Du har valt program och tillval. Motsvarande kontrollampa slocknar.

Torktumlaren börjar nedräkningen om du har valt senarelagd start. Om torktum- larens lucka eller den lilla luckan nedtill öppnas medan program- met är igång avbryts torkningen. Stäng luckan och tryck åter på knappen för att

starta torkprogrammet från den punkt där det har avbrutits. Startknappen måste också tryckas in efter ett strömavbrott och efter att vattenbehållaren tömts under ett torkprogram beroende på att indikeringslampan för tömning tänts 📁. I båda fallen blinkar kontrollampan för knappen Start/Paus för att påminna dig om att det är nödvändigt att åter trycka på knappen.

Välja

Senare start

Med denna knapp kan du senarelägga programmets start med max. 20 timmar. Detta tillval ska väljas efter valet av program, men innan du trycker på knappen

Start/Paus för att starta torkprogrammet.

Med knappen Senare start kan starten av ett program förskjutas med 30 minuter (30')

till max 20 timmar (20h).

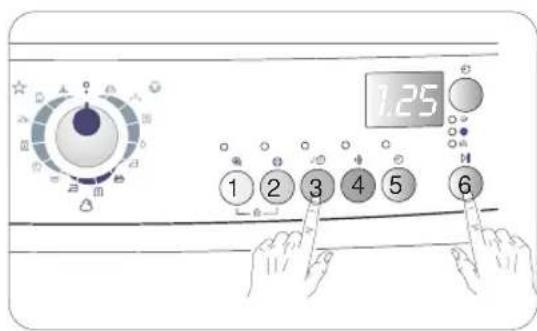

1. Välj program och tillvalfunktion.

2. Tryck upprepade gånger på knappen Senare start tills den önskade startfördröjningen visas i displayen, till exempel 12h, om programmet skall starta om 12 timmar. Om 20h visas och Du trycker ytterligare en gång raderas starttiden. Displayen visar 0'och därefter visas gångtiden för det inställda programmet.

3. Tryck på knappen START/PAUS för att aktivera startfördröjningen. Tiden som är kvar tills programmet skall starta visas fortlöpande (till exempel 15h, 14h, 13h, ... 30' osv.).

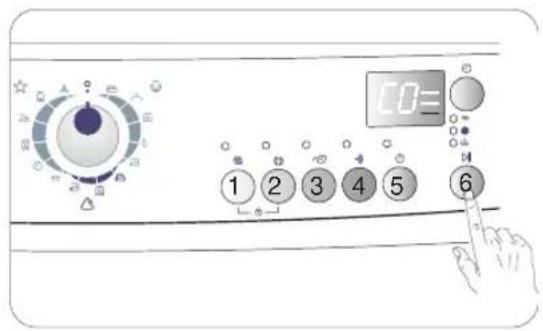

Radera den senarelagda starten genom att trycka upprepade gånger på knappen för senarelagd start tills displayen visar 0'. Tryck åter på knappen Start/Paus.

När den senarelagda starten har raderats visar displayen programmets längd. Om du under nedräkningen vill ändra program eller den valda senarelagda starten är det nödvändigt att stänga av torktumlaren genom att vrida programväljaren till läge "0". Välj nytt program, tillval och senarelagd start. Tryck sedan på knappen Start/Paus.

Radera eller ändra tillvalen genom att placera torktumlaren i pausläge. Gör önskat moment och tryck åter på knappen Start/Paus.

Det går bra att lägga in mer tvätt i torktumlaren under nedräkningen, det är bara att öppna luckan och lägga in tvätten. Stäng luckan och tryck åter på knappen Start/Paus. Torktumlaren fortsätter med nedräkningen.

Display

Displayen visar föl- jande information:

Programmets längd Programmets längd (i timmar och minuter)

visas på displayen efter programvalet. Programmets längd räknas ut automatiskt på basis av textiltype- nmas max. tvättmängd och önskad torrhets- grad.

När programmet startar, visas programmets kvarvarande tid var 5:e minut.

Senarelagd start

Om du har valt senarelagd start visar displayen fördröjningen i 2 sekunder, därefter visas det valda programmets längd. Nedräkningen visas var 30:e minut tills displayen visar 90 minuter. Efter detta visas nedräkningen timme för timme.

Programslut

En blinkande nolla indikerar programslutet. Nollan visas efter skrynkelskyddsfasen.

Felaktigt tillval

Om du väljer ett tillval som inte är kompati-belt med det valda programmet visar dis-playen Err (fel).

Denna kod visas även om du trycker på en av tillvalsknapparna eller vrider på programväljaren under ett pågående program. Varningskoder Vid driftproblem kan vissa varningskoder visas, t.ex. E20.

Kontrollampor

Signallampan tänds vid pro- gramslutet för att påminna dig om att vattenbehål- laren måste töm- mas. Om signallampan tänds under ett pågående pro- gram betyder det att vattenbehål- laren är full. Summern ljuder, programmet avbryts och kon- trollampan för knappen Start/Paus blinkar.

• Rengöring av lud- dfilter

Signallampan tänds vid pro- gramslutet för att påminna dig om att luddfiltren måste rengöras.

• Rengöring av kondensor ⇒

Signallampan tänds vart 80:e program för att påminna dig om att kondensorn måste rengöras.

ZANUSSI

Efter denna fas kan du ta ut tvätten. Kontrollamprna och förblir tända. Displayen visar en nolla med fast sken. Om du inte tar ut tvätten när torkcykeln är slut, startar en ny fas för att motverka att tvätten blir skrynklig; anti-skrynkelfasen tar max 30 min. Torktumlaren stannar automatiskt efter skrynkelskyddsfasen om tvätten inte tas ut. När ett torkprogram är klart lyser indikeringen Skrynkelskydd i displayen, och kontrollamporna och förblir tända och en summer hörs. Vrid program/tidsväljaren till läge "0". Samtliga kontrollampor slocknar. Torktumlaren är avstängd. Ta ut tvätten. Om du öppnar och stänger luckan innan program/tidsväljaren har vridits till läge "0" tänds programfasernas kontrollampor för det aktuella torkprogrammet.

Efter varje användning

• Rengör filtren.
• Töm vattenbehäl- laren.

Ändring av program

Ändra ett pågående program på följande sätt: Vrid först program/tidsväljaren till läge "0" för att radera det pågående programmet. Välj nytt program och tryck på knappen Start/Paus.

Skötsel och rengöring

⚠️ Viktigt!

Du måste dra ut torktumlarens stickkontakt ur vägguttaget innan du rengör den eller utför underhåll.

Rengöra torktumlarens utsida

Använd endast tvål och vatten när du rengör torktumlaren utvändigt. Torka ytan noggrant..

Obs! Använd aldrig alkoholbaserade rengöringsmedel, lösningsmedel eller liknande produkter.

Rengöra luckan

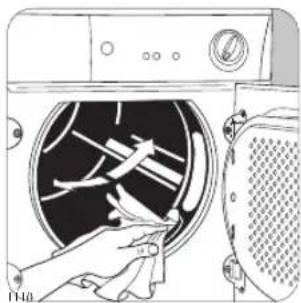

Rengör luckans insida regelbundet för att avlägsna allt ludd som samlas i anslutning till filtret. Rengör noggrant för att säkerställa en optimal torktumling.

Torktumlaren kan bara fungera som den ska om filtren är rengjorda. I filtren samlas allt ludd som uppstår vid torktumlingen och de måste därför rengöras med en fuktig trasa efter varje program, innan du tar ut tvätten. Lampan lands för att påminna dig.

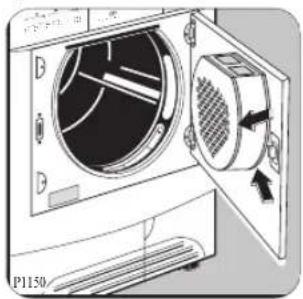

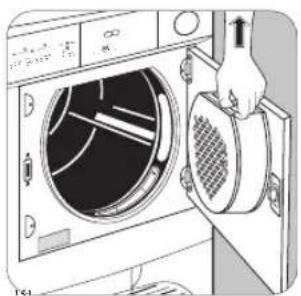

Filtret på insidan av luckan måste avlägsnas när det ska rengöras.

Efter en tag bildas en vitaktig hinna på filtren som beror på rester av tvättmedel från tvättten. Du kan få bort det genom att rengöra filtren med varmt vatten och en borste. Avlägsna i så fall filtret i lucköppningen i enlighet med bilden (det kan sitta med spärren åt vänster eller höger).

Använd inte torktumlaren utan filter.

Kondensorn skall regelbundet rengöras från ludd för att inte förlänga torktiden och öka energiförbrukningen.

Kondensorn är placerad i fronten bakom en liten lucka

Du öppnar luckan genom att trycka på lässpärren som bilden visar.

Vrid först de två röda läsvreden inåt som bilden nedan visar och ta sedan ut kondensorn i handtaget.

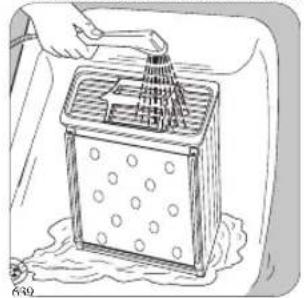

Rengör den med en borste och skölj den vid behov under duschen.

Även utsidan skall rengöras och allt ludd tas bort. Rengör gummitätningen runt kondensorn och inuti luckan med en fuktig trasa.

Använd aldrig spetsiga föremål eller verktyg för att komma in mellan lamellerna. Då kan kondensorn skadas och bli otät.

Sätt tillbaka kondensorn, vrid upp de röda läsvreden och stäng luckan.

Viktigt!

Använd aldrig torktumlaren utan kondensorn på plats.

Tömning av vattenbehållaren

Kondensvattnet från tvätten samlas i en vattenbehållare. Vattenbehållaren ska tömmas efter varje program för att garantera god funktion nästa gång som torktumlaren används.

Signallampan lyser för att påminna dig om detta moment.

Gör så här:

• Dra ut vattenbehållaren.
• Vänd vattenbehållaren uppochner och låt vattnet rinna ut.
• Sätt tillbaka vattenbehållaren.

Korrekt placering av vattenbehållare.

Om placeringen är fel tänds signallampan under nästa program och programmet avbryts trots att tvätten inte är torr. Summern ljuder. Töm och sätt tillbaka vattenbehållaren. Tryck åter på knappen Start/Paus så att programmet kan fortsätta från den punkt där det har avbrutits

Anmärkning: Det uppsamlade kondensvattnet kan användas till ångstrykjärn. Innan du gör det bör du emellertid sila vattnet genom en fin sil eller ett kaffefilter av papper. På så sätt silas även de minsta ludden i kondensvattnet bort.

Ta bort luddet från luftintagsgallret bak på torktumlaren med hjälp av en dammsugare.

När tvätten inte får önskad grad av torrhet, eller med andra ord när tvätten inte blir så torr eller fuktig som du vill, rekommenderar vi att du rengör insidan av trumman med en trasa med ättika.

Det tar bort den lätta beläggning som bildats i trumman (av tvätt- och mjukmedelsrester och kalken i vattnet) och förhindrar att sensorerna känner av rätt grad av torrhet.

OBS! Använd aldrig något lösnings- eller slipande medel.

ZANUSSI

Vad gör jag om...

Om ett felmeddelande visas vid användning av torktumlaren (en eller flera indikeringar i programfasindieringen blinkar), kontrollera då först om Du själv kan avhjälpa felet med hjälp av följande tabell.

När torktumlaren är i drift är det möjligt att den röda indikeringen Start/Paus Blinkar för att visa att maskinen inte fungerar. När problemet har avhjälpts, tryck på Start/Paus för att återstarta programmet. Kontakta Electrolux Service om problemet kvarstår efter alla kontroller

Problem Möjlig örsak Åtgärd
Torktumlaren fungerar inte.	Stickkontakten är inte isatt eller säkringen (proppen) är trasig.Luckan är öppen.Tryckt på knappen START/PAUS? ∅∥ ?	Sätt i stickkontakten.Kontrollera säkringen i husets elinstallation.(säkringsskåpet).Stäng luckan.Tryck på knappen START /PAUS ∅∥ igen.
Torkresultatet är inte tillräckligt bra.	Fel program är valt..Luddfiltren igensatta.Kondensorn är igensatt.Fel tvättmängd.Ventilationsgallret i sockeln är tilltäppt.Beläggning på trummans yta eller valkar.Vattnets hårdhetsgrad på orten avviker från maskinens standardinställning.	Välj ett annat program vid nästa torkning (se avsnitt "Programöversikt").Rengör luddfiltren.Rengör kondensorn.Beakta rekomenderade tvättmängder.Frilägg ventilationsgallret.Rengör trumman och valkarna.För omprogrammering av standardinställningen för torkningsgrad (se avsnitt "Programmeringsmöjligheter")
Luckan går inte att stänga.	Luddfiltren är inte korrekt isat-ta.	Sätt i filtren korrekt.
Problem Möjlig orsak Åtgärd
Vid tryck på en knapp visas Err i displayen.	• Tvättskydd.Tillvalsfunktionen kan inte ställas in efter start av ett program.	• Sätt programvredet på “O”.Ställ in programmet igen
Torkningen stannar kort efter programstart.Indikeringen SLUT →lyser. .	• För det valda programmet har fyllts på för lite eller för torr tvätt.	• För det valda programmet har fyllts på för lite eller för torr tvätt.
Programmet stannar, indikeringen BEHÅLLARE lyser.	• Kondensvattenbehållaren är full.	• Töm kondensvattenbehållaren, starta därefter programmet med knappen START/PAUSE DII.
Torkningen pågår ovanligt länge.Anvisning:Efter upp till 5 timmar avslutas torkningen automatiskt (se "Torkprogram avslutat").	• Luddfiltren är igensatta.• Kondensorn är igensatt.• Tryckt på knappen SKON och för mycket tvätt..• För mycket tvätt.• Tvätten är inte tillräckligt centrifugerad.	• Rengör luddfiltren.• Kondensorn är igensatt.• Tryck bara på knappen SKON med tvättmängder upp till 3kg.• Tag bort tvätt.• Centrifugera tillräckligt.

⚠ VIKTIGT:

Innan du beställer service, enligt EHL åtagandet, kontrollera först om du kan avhjälpa felet själv. Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker.

Om Du tillkallar en servicetekniker för att avhjälpa ett fel som är beskrivet i listan ovan, eller för ett fel orsakat av felaktigt handhavande, kommer en avgift att tas ut även om maskinens garanti fortfarande gäller.

ZANUSSI

Tekniska data

Tekniska data
	bredd	60 cm
MÄTT:	höjd	85 cm
	djup	58 cm
ELANSLUTNING:nätspänning - totaleffekt -säkring	Uppgifter om nätspänning, ström och erforderlig säkring finns påtypskylten
djup med öppen lucka 109 cm
	Bomull	7 kg
Kapacitet:	Syntet	3 kg
Användningsområde		Hushåll+ 5°C + 35°C

Denna häll motsvarar följande EU-direktiv:

• 73/23/EWG från 19.02.1973 lågspännings-direktiv
• 89/336/EWG från 03.05.1989 EMV-direktiv inklusive ändringsdirektiv 92/31/EWG
• 93/68/EWG från 22.07.1993 CE-märknings-direktiv

Förbrukningsvärden

Förbrukningsvärden (*)
Program	Tid i minuter	Energi i kWh	Varv/minut centrifugering
Bomull Skåptorrt1)	125 3.92 1000
Bomull Stryktorrt1)	110 3.39 1400
Syntet Skåptorrt2)	55 1.45 1200

Tvättmängd i kg:
^1) Bomull: 7 kg
2) Syntet: 3 kg
Förbrukningsvärdena är framtagna under normalförhållanden.
De kan avvika vid användning i ett hushåll.

ZANUSSI

Bortforsling/ avfallshantering

Hantering av förpackningsavfall

De material i förpackningen som kan återanvändas är märkta med symbolen och skall i princip återanvändas.

PE< står för polyeten
PS< står för polystyrol
PP< står för polypropylen

Pappemballaget bör läggas i en pappersinsamlingscontainer, om en sådan finns i ert område. Avfallshantering när produkten är utsliten. Kontakta din kommun för information m var du kan lämna din maskin.

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Energisparråd

Din torktumlare arbetar ekonomiskt om du följer dessa råd.

• Fyll alltid maskinen helt. Torkning med halvfylld maskin är oekonomiskt.
• Före torkningen ska tvätten vara väl centrifugerad. Ju högre centrifugeringsvarvtal, desto kortare torktid och desto lägre strömförbrukning.
• Undvik att torktumla kläderna för länge. Välj det rätta torkprogrammet och därmed den önskade torkningsgraden. Kläder som torkats för länge kan krympa mer än normalt och dessutom vara svåra att stryka.
• För att utnyttja maskinens fulla kapacitet kan tvätt som ska vara helt skåptorr torkas tillsammans med tvätt som bara ska vara stryktorr. Välj ett program för stryktorr tvätt. När detta program är färdigt tas den stryktorra tvätten helt enkelt ut och den övriga tvätten torkas färdigt med ett annat program.
• Luddfiltren bör rengöras regelbundet för att undvika längre torktider och högre strömförbrukning.
• Utrymmet där torktumlaren står ska vara ventilerat. Under torkningen bör rumstemperaturen inte överstiga +35°C.being washed.

Vatten innehåller kalksten och mineralsalter. Halten av dessa ämnen varierar i olika landsdelar, vilket gör att även nivån för vattnets ledningsförmågan varierar.

Kraftiga variationer av nivån för vattnets ledningsförmåga i jämförelse med de fabriksinställda nivåerna kan ha en lätt påverkan på tvättens fuktighetsgrad vid programslutet.

På denna torktumlare går det att justera torksensorns känslighet beroende på vattnets ledningsförmåga på följande sätt.

Tillträde till justeringsfunktion:

Vrid på programväljaren för att slå på torktumlaren. I programvalsfunktion, tryck samtidigt ned knapparna 3 och 6 tills «C0» visas på displayen.

Justering av ledningsförmågans nivå:

Tryck upprepade gånger på knappen 6. Ledningsförmågans nivå indikeras av att bindestrecken tänds

Display Lednings-förmåga	Ungefärligt värde i S/cm
[COO]	Låg < 300
[COO]	Medel 300 - 600
[COO]	Hög > 600

Vanligtvis är torktumlaren fabriksinställd på den högsta nivån. Vissa modeller kan dock vara inställda på andra nivåer.

Lagring av ny inställning:

Tryck samtidigt ned knapparna 3 och 6 tills tiden för det föregående torkprogrammet åter visas på displayen och summern ljuder.

ZANUSSI

Installation

Uppackning

Innan du använder torktumlaren måste du avlägsna (se bilden) polyetenpåsen med polystyrenfyllning.

Viktigt vid installation av kondenstumlare

Torktumlaren kan installeras på ett plant golv eller ovanpå en tvättmaskin. Tumlaren skall i båda fallen stå i våg, använd vattenpass för kontroll. Eventuella justeringar kan göras med maskinens fötter.

Se till att tumlaren har god ventilation undertill, blockera inte lufttillförseln med klädesplagg eller liknande.

Sörj för god luftväxling genom luftgallret i sockeln.

Tjock matta är på grund av detta olämpligt som underlag för torktumlaren.

- De justerbara fötterna får inte tas bort. Avståndet mellan golv och torktumlare är nödvändigt för luftcirkulationen. Blockerad ventilation ger förhöjd temperatur inne i tumlaren, vilket påverkar tumlarens funktion.

Monteringssats för tvättpelare

Extra tillbehör

Det är möjligt att montera torktumlaren på en frontmatad tvättmaskin, men då måste tumlaren skruvas fast i tvättmaskinen. För detta erfordras en monteringssats som du beställer hos din återförsäljare. Läs instruktionerna som medföljer leveransen noga innan du installerar torktumlaren.

OBS! Ställs kombinationen på en sockel, fundament eller liknande skall den förankras så det inte finns någon risk för att den kan falla ner.

Viktigt

• Utblåsningsluften från torktumlaren kan bli upptill +60°C. Placera därför aldrig tumlaren på ett temperaturkänsligt golv.
• Rumstemperaturen måste ligga mellan +5° och 35°C, eftersom temperaturen kan påverka maskinens prestanda.
• Utrymmet omkring torktumlaren skall vara så dammfritt som möjligt.

⚠️ Hänga om luckan

För enklare iläggning och uttagning av tvätt kan luckan hängas om åt andra hålllet. Ändring av luckhängningen får inte göras om detta medför att torktumlarens lucka kommer att kunna slå emot en befintlig dörr.

Omhängning får endast göras av en behörig fackman. Kontakta närmaste servicecenter.

Elektrisk anslutning

Maskinen levereras med sladd och stickkontakt för anslutning till 230 V 1 fas 10 A. Vid placering i våtutrymmen t ex. badrum skall maskinen anslutas fast enligt gällande bestämmelser. Fast elanslutning får endast utföras av behörig elinstallatör.

Viktigt

Skador orsakade av felaktig elinstallation omfattas inte av konsumentbestämmelserna, Konsumentköp EHL. Om anslutningssladden måste bytas ut skall detta arbete utföras av auktoriserad service.

Viktigt

Efter att maskinen har ställts upp skall det gå att kunna komma åt elledningen.

ZANUSSI

EUROPA-GARANTI

För denna apparat gäller Electrolux garanti i alla de länder som är förtecknade nedan, under den period som anges i garantibeviset eller enligt respektive lands lagar. Om du flyttar från något av dessa länder till ett annat av de länder som är förtecknade nedan följer garantin med apparaten under följande förutsättningar:

• Garantin för apparaten börjar gälla från det datum då den inköptes vilket bevisas av ett gällande inköpsdokument som har utfär- dats av försäljaren.
• Garantin gäller för samma period och i samma omfattning för material och arbete

som gäller för denna typ av apparat eller produktgrupp i det land du har flyttat till.

• Garantin är personlig för den som köpte apparaten och kan inte överföras till en annan användare.
• Apparaten har installerats och använts enligt Electrolux instruktioner och att den har använts för hushållsbruk, dvs den har inte använts för kommersiella ändamål.
• Apparaten har installerats enligt alla gällande bestämmelser i det nya landet. Bestämmelserna i denna Europa-garanti påverkar inte dina rättigheter enligt gällande lagar i respektive land.

Albania	[phone] Rr.	Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien	[phone]	Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budijovická 3, Praha 4, 140 21
Danmark	[phone]	Sjællandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti	[phone]	Pärnu mnt. 153, 11624 Tallinn
España	[phone]	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4, Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone] Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lietuva	[phone]	Ozo 10A, LT 08200 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge	[phone] Risløkkvn. 2 , 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warszawa

ZANUSSI

Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35-2774-518 Paço de Arcos
Romania	[phone]	Str. Garii Progresului 2, S4, 040671 RO
Schweiz - Suisse - Svizzera	[phone]	Industriestrasse 10, CH-5506 Mägenwil
Slovenija	[phone]	Gerbičeva ulica 98, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebièe SK, Seberíniho 1, 821 03 Bratislava
Suomi	www.electrolux.fi
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143,S-105 45 Stockholm
Türkiye	[phone]	Tarłabaşı caddesi no :35 Taksim Istanbul
Россия	[phone]	129090 Москва, Олимпийский проспект, 16, БЦ "Олимпик"

Tørretumbleren skal transporteres opretstående (vertikalt).

Korrekt plassering av vannbeholderen.

Händtering av emballasjen

Justere ledningsevnens nivå:
