BRUKSANVISNING GGS75WAX GORENJE
Ombyggnadsanvisningar
Inställning för en annan gastyp
NL
Ombyggnadsanvisningar SV 3 - SV 8
Gebruikte pictogrammen - Pictograms used - Pictogrammes utilisés - Verwendete Symbole - Anvendte piktogrammer - Benyttede piktogrammer - Använda bildsymboler

Belangrijk om te weten - Important information - Important à savoir - Wichtige Informationen - Vigtig information - Viktig å vite - Viktigt att veta

Tip - Tip - Conseil - Tipp - Tip - Tips - Tips
INHOUD
Inledning (A) 4
Demontering (B) 5
Ombyggnad (C) 5
Kontroll gastäthet och funktion (D)
6
Slutmontering 7
Driftsättning
7
Funktionskontroll (E)
8

Observera; Om de beskrivna handlingarna utförs av en obefogad person kan detta leda till farliga situationer.
Leverantören åtar sig inget ansvar för följdskador (uppkomsten av en farlig situation och/eller person- eller materialskada) som uppstår därför att en montör som inte är i tjänst hos leverantören utför dessa verksamheter på fel sätt. Ansvar för skada till följd av icke-kvalificerat utförande av dessa anvisningar kan ej accepteras.
Denna ombyggnadssats består av originaldelar. Originaldelarna testas på lämplighet och säkerhet under apparatens typgodkännande.
Regelbundet utförda partibesiktningar garanterar originaldelarnas kvalitet.
Leverantören rekommenderar att ombyggnad av en apparat för en annan gastyp utförs av en montör från leverantören. Kontakta vår serviceavdelning för att boka en servicemontör.
Se apparatens garantibevis för adressuppgifter.
Inledning (A)
Med denna ombyggnadssats kan din gashäll byggas om från naturgas (G20/G25) till propan-/butangas. Kontrollera innan du börjar med ombyggnaden att din gashäll verkligen är inställd på naturgas.

7
Verktyg

4
A. Hylsnyckel
B. Rät skruvmejsel

T20
C. Torxmejsel

P2
D. Krysskruvmejsel

7
E. Spetsig tång

7
F. Skruvnyckel

[Non-Text]
G. Läckagespray
Demontering (B)

Ombyggnadssatsens innehåll:

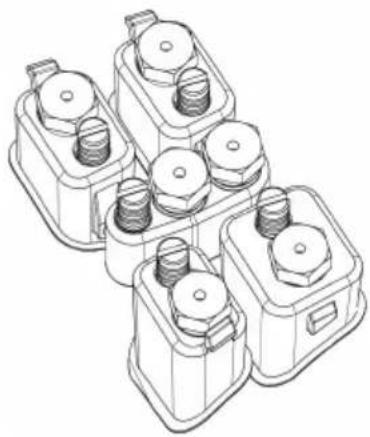

- Injektorer för brännare (se figur A1, längst bak i dessa anvisningar);
- Ställskruvar för gaskranarnas sparläge;
- Packningar;
- Tre typskyltar med den ändrade gasinställningen;
- Fiberringar för emaljerade apparater;
- Silikonproppar.
Obs: stäng av apparatens spänning innan droppskålen avlägsnas!
Undvik att skada arbetsskivan, lägg apparatens delar på ett skyddande underlag.
- Avlägsna pannhållare, brännarhuvuden och brännarkragar. Avlägsna regleringsknapparna genom att dra dem rakt uppåt.
- Lossa skruvarna för monteringsbyglarna på apparatens undersida. (se figur B1, längst bak i dessa anvisningar)
- Avlägsna skruvarna runt brännarna. (se figur B2, längst bak i dessa anvisningar)
- Lyft droppskålens baksida och skjut den sedan framåt. Lossa jordledaren om fångskålen är försedd med en sådan. (se figur B3, längst bak i dessa anvisningar)
- Avlägsna droppskålen från apparaten.
Ombyggnad (C)
Brännarens position, typ (stor bokstav) och kran (liten bokstav) återges schematiskt på etiketten i apparatens underhölje.
På injektorns hållare återfinns de korresponderande bokstäverna (se tabell 1, längst bak i dessa anvisningar).
Följande koder kan förekomma:
- Kod 'A-a' för sjudningsbrännaren;
- Kod 'B-b' för normal brännare;
- Kod 'C-c' för kraftig brännare;
- Koder 'H1-h', 'H2' och 'J-j' för wokbrännaren.

Det kan hända att inte alla injektorer i satsen behöver användas för ombyggnad av din gashäll.
- Byt ut injektorerna i brännarna.
Använd för demontering/montering av injektorn en hylsnyckel format 7 (figur C2, längst bak i dessa anvisningar). - Byt ut sparlägesskruvarna i brännarna.
Använd för demontering/montering av sparlägesskruven en rät skruvmejseln, bladbredd 4 mm (se figur C4, längst bak i dessa anvisningar) och vid behov en tång. - Byt vid wokbrännaren ut injektorn för ytter- (H1) och innerbrännaren (H2) med en skruvnyckel 7.
Obs! Ytterbrännarens injektor sitter nedtill i brännarhuset, innerbrännarens injektor sitter upptill (se figur C3, längst bak i dessa anvisningar). - Placera vid brännare av typen A, B eller C den tillhörande proppen i brännarhusets luftöppning. (fig. C7). Om tillämpligt (se tabell 1, längst bak i dessa anvisningar).
- Klistra dekalen "H1" i den därtill avsedda ramen på den befintliga typskylten (med gastyp/gastryck) i underhöljet (se figur C1, längst bak i dessa anvisningar).
- Klistra dekalen "H2" i den därtill avsedda ramen på den befintliga typskylten (med gastyp/gastryck) på underhöljets undersida (se figur C5, längst bak i dessa anvisningar).
- Klistra dekalen "G2" i den därtill avsedda ramen på den befintliga typskylten (med gastyp/gastryck) på bruksanvisningens baksida (se figur C6, längst bak i dessa anvisningar).
Kontroll gastäthet och funktion (D)
Om apparaten är kopplad till gastillförseln, testar du dess gastäthet med läckagespray.
- Stäng injektorn.
- Öppna gaskranen.

Obs; kranar med termiskt skydd ska tryckas in, öppnas och hållas intryckta!
-
Spruta läckagespray på anslutningspunkterna och kontrollera dem på gastäthet (se figur D, längst bak i dessa anvisningar).
-
Upprepa detta vid varje brännare.
Om apparaten inte är kopplad till gastillförseln, testar du dess gastäthet med en tryckpump.
- Koppla tryckpumpen till gasanslutningen och stäng alla gaskranar.
- Höj trycket till 150 mbar och stäng kranen mellan tryckpumpen och tryckmätaren. Kontrollera trycket. Tryckförlusten får uppgå till maximalt 5 mbar per minut. Öppna efter kontroll kranen mellan tryckpumpen och tryckmätaren.

Obs; kranar med termiskt skydd ska tryckas in, öppnas och hållas intryckta!
- Höj trycket till 150 mbar och stäng åter kranen mellan tryckpumpen och tryckmätaren. Kontrollera trycket. Tryckförlusten får uppgå till maximalt 5 mbar per minut.
- Upprepa denna kontroll för alla kranar och injektorer.
Slutmontering
- Byt ut brännarnas packningar.
- Placera droppskålen på apparaten. Hakarna på droppskålens framsida ska gripa under kanten av underhöljet. Glöm vid emaljerade droppskålar inte att ansluta jordledaren vid droppskålen.
- Montera skruvarna som håller droppskålen på plats! Använd nya fiberringar vid emaljerade droppskålar.
- Dra åt skruvarna för monteringsbyglarna på apparatens undersida.
Driftsättning
- Placera knappar, brännarelement och pannhållare.
- Kontrollera att apparaten är kopplad till rätt gastyp vid rätt gastryck.
- Öppna gastillförseln och sätt kontakten i eluttaget.
- Tänd brännarna.
- Kontrollera att lågan är regelbunden och stabil över hela regleringsområdet (se figur E1, E2 och E3, längst bak i dessa anvisningar).
Härvid är det viktigt att:
- Lågan inte slocknar i det lägsta läget;
- Brännaren inte 'blåser ut sig' i det högsta läget (känns igen på att lågorna står längt från brännaren och avger ett 'väsande' ljud);
- Inga långa, gula lågor syns.
