Produkttyp	Wi-Fi-dörrklocka
Varumärke	EZVIZ
Modell	Chime
Strömförsörjning	100-240 V AC, 50/60 Hz (vägguttag)
Inkluderad transformator	Ja, utgång 12 V AC
Trådlös anslutning	Wi-Fi 2,4 GHz (IEEE 802.11 b/g/n)
Kompatibilitet	Endast EZVIZ-dörrklocka
Lysindikator	LED (fast rött: start; långsamt blinkande rött: Wi-Fi-fel; fast blått: normal drift; snabbt blinkande blått: redo för Wi-Fi-anslutning)
Återställningsknapp	Ja, håll i 5 sekunder
Antenn	Inbyggd
QR-kod	På enheten och i snabbstartguiden
Mobilapp	EZVIZ (gratis, iOS och Android)
Installation	Anslut dörrklockan till ett vägguttag, installera transformatorn och koppla den befintliga dörrklockan
Förpackningens innehåll	1 dörrklocka, 1 transformator, 1 monteringsfäste, 1 snabbstartguide
Garanti	2 år
Tillverkare	Hangzhou EZVIZ Software Co., Ltd.
RF-certifieringar	Godkänd, maximal överföringseffekt 100 mW (EIRP)
Underhåll och rengöring	Rengör med en torr, mjuk trasa
Användning	Endast inomhus
Säkerhet	Stäng av huvudströmmen före installation eller ingrepp

Vanliga frågor - Chime EZVIZ

Hur installerar jag EZVIZ Chime dörrklocka?

Installationen kräver att du stänger av huvudströmmen, sedan byter du den befintliga transformatorn mot den medföljande (utgång 12 V AC). Anslut dörrklockan till ett innervägguttag, följ sedan instruktionerna i EZVIZ-appen för att para ihop dörrklockan.

Varför svarar inte min dörrklocka eller svarar långsamt?

Kontrollera att du har valt rätt dörrklockstyp i dörrklockans inställningar (produktetikett). Se till att dörrklockans batteri är laddat (10 min till 3 h). Om problemet kvarstår, återställ dörrklockan genom att hålla återställningsknappen intryckt i 5 sekunder.

Vad gör jag om dörrklockans lysdiod blinkar långsamt rött?

Långsamt blinkande rött betyder att Wi-Fi-anslutningen misslyckades. Kontrollera att Wi-Fi-nätverket är tillgängligt, att lösenordet är korrekt och att dörrklockan inte blockeras av en brandvägg. Du kan också återställa enheten och börja ihopparningen på nytt.

Hur parar jag ihop dörrklockan med EZVIZ-dörrklockan?

Efter att du har lagt till dörrklockan i EZVIZ-appen (skanna QR-koden), aktivera alternativet 'Para ihop med dörrklocka' i dörrklockans inställningar. Följ appens guide för att slutföra ihopparningen.

Kan jag använda dörrklockan med en dörrklocka från ett annat märke?

Nej, dörrklockan fungerar endast med EZVIZ-dörrklockor. Om du har en dörrklocka från ett annat märke måste du byta ut den mot en EZVIZ-dörrklocka.

Vad gör jag om min dörrklocka ofta är offline?

Kontrollera att dörrklockan får en stark och stabil Wi-Fi-signal. Flytta routern närmare eller lägg till en repeater. Se till att bandbredden är tillräcklig (minst 2 Mbit/s) och att det inte är för många enheter anslutna.

Hur återställer jag EZVIZ Chime dörrklocka?

Håll återställningsknappen intryckt i 5 sekunder. Dörrklockan startar om och alla inställningar återställs till standard.

Måste dörrklockan vara ansluten hela tiden?

Ja, dörrklockan ansluts till ett vägguttag och måste vara strömförsörjd hela tiden för att ta emot signaler från dörrklockan. Den har inget inbyggt batteri.

Vad är räckvidden för Wi-Fi för dörrklockan?

Räckvidden beror på din router. För optimal prestanda, placera dörrklockan inom 3 meter från routern och dörrklockan. Dörrklockan kan också fungera som en repeater för att förbättra signalen.

Hur rengör jag EZVIZ Chime dörrklocka?

Koppla ur dörrklockan och rengör den med en torr, mjuk trasa. Använd inte vätskor eller slipande rengöringsmedel för att undvika att skada enheten.

BRUKSANVISNING Chime EZVIZ

Velg ringeklokketypen basert på informasjonen på produktets etikett.

Trinn 5: Installer ringeklokken.

1. Finn en plassering mellom Wi-Fi-ruteren og dørklokken.

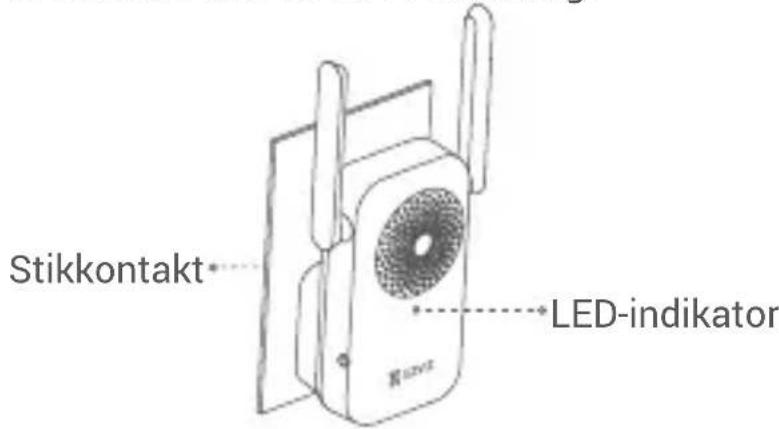

2. Koble ringeklokken til en stikkontakt. Når LED-indikatoren blinker raskt i blått, er enheten klar for Wi-Fi-tilkobling.

Innehåll i förpackningen

Vad krävs för monteringen

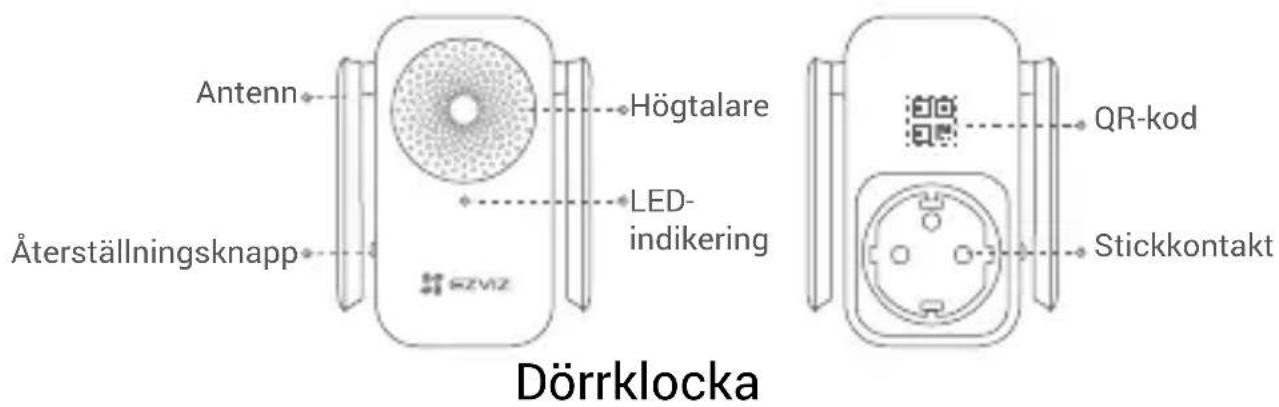

Grundläggande information

Namn Beskrivning

Antenn Förstärker överföringen av den trådlösa nätverkssignalen mellan ringklockan och andra trådlösa nätverksterminaler.

LED-indikering • Lyser rött: Ringklockan startar.

• Blinkar långsamt rött: Wi-Fi-anslutningen fungerar inte.
• Lyser blått: Dörrklockan fungerar korrekt.
• Blinkar långsamt blått: Dörrklockan är redo för Wi-Fi-anslutning.

Återställningsknapp Håll knappen intryckt i fem sekunder för att starta om enheten och återställa alla parametrar till standardinställningen.

QR-kod Skanna QR-koden med EZVIZ-appen för att lägga till enheten i ditt konto. Spara den för framtida referens.

Stickkontakt 100 till 240 VAC, 50/60 Hz

Dörrklockans utseende kan variera beroende på den faktiska enhet som du har köpt.

Så fungerar systemet

Systemet består av två delar. Den ena delen är tryckknappen vid din dörr. Den andra är den Wi-Fi-anslutna dörrklockan som är ansluten till ett eluttag inomhus. Tryckknappen drivs av de befintliga kablarna för tryckknappen.

Dörrklockan ska vara avsedd för EZVIZ tryckknapp. Logga in i EZVIZ-appen för ytterligare instruktioner.

Hämta appen EZVIZ

1. Anslut din mobiltelefon till ett Wi-Fi-nät (rekommenderas).
2. Sök efter "EZVIZ" i App Store eller på Google Play ^TM .
3. Hämta och installera appen EZVIZ.
4. Starta appen och registrera ett EZVIZ-användarkonto.

Montering

Steg 1: Stäng av strömmen vid elcentralen.

Eftersom du kommer att arbeta med högspänning måste du först slå av huvudströmbrytaren i din elcentral.

EZVIZ-dörrklockan behöver räkna med 12 VAC för att fungera korrekt. Kontrollera om din befintliga dörrklockstransformator uppfyller detta krav. Om inte, ersätt med den som medföljer i förpackningen.

Om du behöver hjälp med detta, eller bor i ett område där det är olagligt att utföra förändringar i elcentralen, måste du anlita en certifierad elektriker.

1. Din transformator är troligen placerad i närheten av din elcentral. Om den inte finns där bör du leta på andra platser där elektriska komponenter kan vara installerade.

Steg 3: Koppla in din transformator.

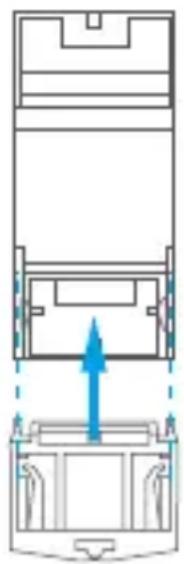

1. Montera installationsplattan (medföljer) på din nya transformator.
2. Koppla loss de fyra kablar som är anslutna till din befintliga transformator och demontera transformatorn från elcentralen eller den alternativa monteringsplatsen.
3. Anslut de fyra kablarna till din nya transformator och var noga med att inte blanda ihop kablarna för primär- och sekundärsida.
4. Sätt i respektive kabelände i respektive skruvplint och skruva fast anslutningarna med en skruvmejsel.
5. Kontrollera att respektive kabel sitter ordentligt fast och har en god anslutning.

Ingång för nätspänning

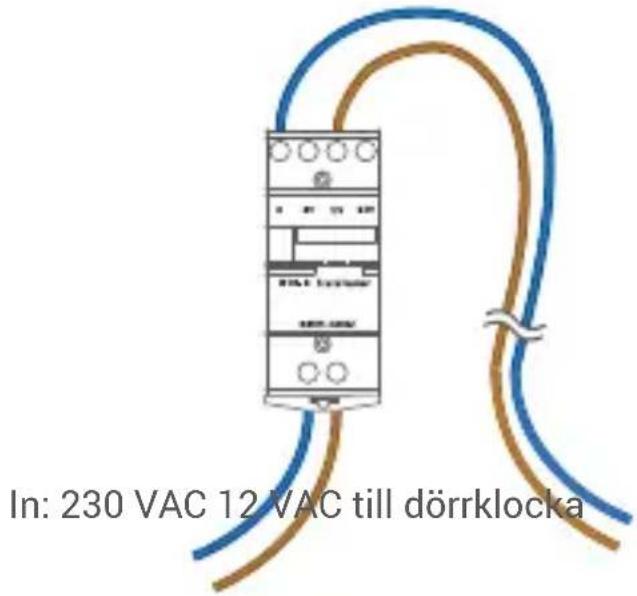

Detta återanvänder de befintliga elkablarna för att ansluta 12 Volt till din dörrklocka. Den färdiga inkopplingen bör se ut ungefär som i följande diagram.

Ut: 12 VAC

Dörrklockan ska vara avsedd för EZVIZ tryckknapp. Om du har monterat någon annan typ av tryckknapp, demonterar du den och monterar en EZVIZ-tryckknapp.

1. Skruva bort den befintliga tryckknappen från väggen och koppla loss kablarna från den.

2. Installera din EZVIZ-tryckknapp. Se tryckknappens snabbstartsguide för en detaljerad beskrivning.

3. Följ guiden i din EZVIZ-app för att lägga till tryckknappen i ditt EZVIZ-konto och välja rätt typ av dörrklocka i gränssnittet för tryckknappens inställningar.

Hur väljer man rätt typ av dörrklocka?

Välj den typ av dörrklocka som står på produktens etikett.

Steg 5: Montera dörrklockan.

1. Hitta en plats mitt emellan din Wi-Fi-router och din dörrklocka.

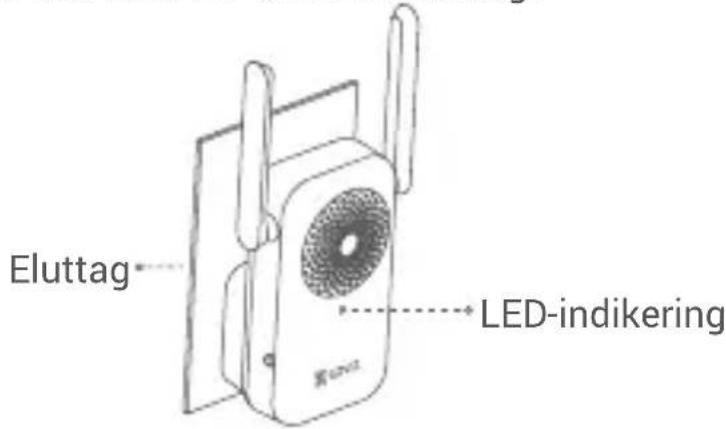

2. Anslut dörrklockan till ett eluttag. När LED-indikeringen blinkar snabbt blått är den redo för Wi-Fi-anslutning.

Välj ett uttag som är placerat centralt i ditt hem så att du enkelt kan höra när dörrklockan ringer.

Steg 6: Slå på huvudströmbrytaren i elcentralen.

1. Logga in på ditt EZVIZ-konto.
2. Tryck på "+" i det övre högra hörnet av Startsidan och gå till gränssnittet för att skanna QR-kod.

1. Skanna QR-koden på omslaget till denna snabbstartsguide eller på dörrklockans kapsling.
2. Tryck på Next (Nästa) för att lägga till dörrklockan i EZVIZ-appen.
3. Tryck på Next (Nästa) för att gå till Link to the bell (Länken för tryckknappens) gränssnitt.
4. Slå på Link to the chime (Länka till dörrklocka) för din tryckknapp.
5. Följ guiden i EZVIZ-appen för att slutföra inställningarna.

Länkning till dörrklockan kommer att förlänga tiden för tryckknappens vänteläge och förbättra dess svarstid.

EXPONERING FÖR RADIOFREKVENSER (RF)

Följande frekvensband och nominella gränsvärden för sändareffekt (utstrålad och/eller överförd) används för denna radioenhet:

Band Wi-Fi 2,4 GHz

Frekvens Från 2,412 GHz till 2,472 GHz

Sändareffekt (EIRP) 100 mW

Felsökning

1 Varför reagerar dörrklockan i mitt hem långsamt, eller inte alls?

Bekräfta följande uppgifter.

1. Välj rätt typ av dörrklocka (samma som på produktens etikett) i inställningarna för tryckknappens gränssnitt i EZVIZ-appen.
2. Din tryckknapp innehåller ett batteri som kan behöva laddas före den första användningen. Om du slutför monteringen och din dörrklocka inte verkar fungera, bör du låta den laddas från tio minuter upp till tre timmar innan du försöker igen.

2 Jag har inte lyckats ansluta min dörrklocka till Wi-Fi-nätet.

1. Kontrollera att din dörrklocka inte blockeras av någon brandvägg eller någon annan begränsning i ditt nätverk.
2. Anslut inte för många enheter till routern.
3. Kontrollera att inställningen för statisk IP-adress är inaktiverad och att routern kan distribuera en IP-adress till din enhet (DHCP är på).

3 Min tryckknapp är ofta offline.

1. Kontrollera att tryckknappen har en stark och stabil Wi-Fi-signal. Om du tror att en låg Wi-Fi-signalstyrka orsakar problemet bör du prova att flytta din Wi-Fi-router närmare din tryckknapp, eller lägga till en dörrklocka för att förstärka Wi-Fi-signalen.

2. Kontrollera att din router och ditt internet fungerar.

3. Tryckknappen kräver en uppladdningshastighet på minst 2 Mbit/s. Kontrollera att nätverkets bandbredd räcker till och att du inte har för många enheter anslutna till routern.

4. Om inget av felsökningstipsen ovan löser problemet, bör du radera enheten från ditt EZVIZ-konto, återställa den och lägga till den på nytt.

4 Det gick inte att ansluta dörrklockan till klangenheten.

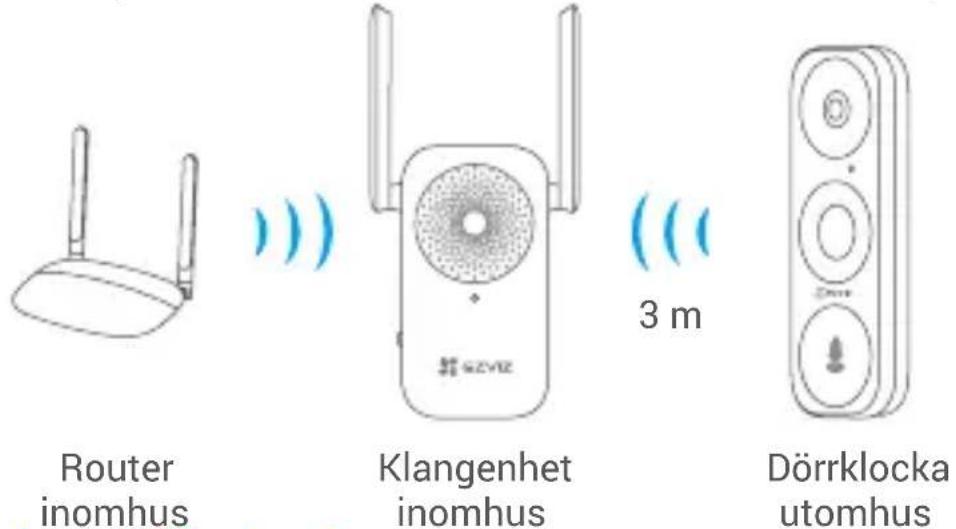

Nätverksanslutning typ 1

1. Om du installerat klangenheten mellan dörrklockan och routern, som visas på bilden nedan. Routern och dörrklockan ska placeras så nära varandra som möjligt för bästa prestanda och avståndet ska inte överskrida 3 m (10 fot).

))

( )

3 m

Nätverksanslutning typ 2

1. Om du installerat klangenheten nära routern och längt från dörrklockan, som visas på bilden nedan. Routern och dörrklockan ska placeras så nära varandra som möjligt för bästa prestanda.

Tack för att du har köpt produkter från Hangzhou EZVIZ Software Co., Ltd. ("EZVIZ") Denna begränsade garanti ger dig, den ursprunglige köparen av EZVIZ-produkten särskilda juridiska rättigheter. Du kan dessutom ha andra juridiska rättigheter som varierar mellan stater, provinser och jurisdiktioner. Denna garanti gäller endast för den ursprunglige köparen av produkten. "Ursprunglig köpare" innebär den kund som har köpt EZVIZ-produkten från en auktoriserad återförsäljare. Friskrivningarna, undantagen och ansvarsbegränsningarna i denna garanti gäller inte om de är förbjudna i tillämplig lagstiftning. Ingen distributör, återförsäljare, agent eller anställd är auktoriserad att göra några ändringar, utökningar eller tillägg i denna garanti.

Din EZVIZ-produkt har garanti under en period av två (2) år från inköpsdatum för material- och tillverkningsfel, eller sådan längre period som kan vara lagstadgad i det land eller den stat där denna produkt säljs, vid normal användning i enlighet med användarhandboken.

Du kan begära garantiservice genom att kontakta vår Kundservice.

För alla defekta EZVIZ-produkter med garanti, kommer EZVIZ efter eget val att, (i) reparera eller ersätta din produkt utan kostnad, (ii) byta ut din produkt mot en fungerande likvärdig produkt, eller (iii) återbetala det ursprungliga inköpspriset, under förutsättning att du tillhandahåller det ursprungliga kvittot eller en kopia av det, en kort beskrivning av felet och returnerar produkten i sin originalförpackning. Enligt EZVIZ eget omdöme kan reparation eller ersättning ske med en ny eller renoverad produkt eller komponent. Denna garanti omfattar inte fraktkostnader, försäkringar, eller andra tilläggskostnader du har när du returnerar produkten.

Förutom där det är förbjudet i tillämplig lagstiftning är detta din enda och exklusiva gottgörelse enligt denna garanti. Alla produkter som antingen har reparerats eller ersatts enligt denna garanti kommer att omfattas av villkoren i denna garanti under nittio (90) dagar från leveransdatum, eller den återstående ursprungliga garantiperioden, beroende på vilken som är längst.

Garantin gäller inte för följande och upphävs:

• Om garantianspråket sker utanför garantiperioden eller om inköpsbeviset inte tillhandahålles,
• För eventuellt funktionsstörning, defekt eller fel som orsakas av eller är ett resultat av stötar, misskötsel, manipulation, användning på annat sätt än vad som sägs i tillämplig bruksanvisning, felaktig spänningsmatning, olycka, förlust, stöld, brand, översvämning eller andra oförutsägbara fenomen, transportskador, eller skador som uppstår till följd av reparationer utförda av obehörig personal.
• För alla förbrukningsdelar, såsom batterier där funktionsstörningen är en del av produktens normala åldrande,
• Kosmetiska skador, inklusive men inte begränsat till repor, bucklor och avbrutna plastdelar vid portarna,
• All programvara, även om den förpackats och sålts tillsammans med EZVIZ-hårdvara,
• För alla andra skador som är fria från fel i material eller tillverkning,
• Vanlig rengöring, normalt kosmetiskt och mekaniskt slitage.

Tveka inte att kontakta din återförsäljare eller vår Kundservice om du har några frågor.

BEGRÄNSET GARANTI
