Produkttyp	Köksfläkt
Märke	Zanussi
Modell	ZFV819K
Mått (ca)	60 cm (bredd) x 50 cm (djup) x 30 cm (höjd)
Vikt (ca)	10 kg
Strömförsörjning	230 V, 50 Hz
Total effektförbrukning (ca)	200 W
Antal hastigheter	4 (1:a, 2:a, 3:a, Maximum)
Ljustyp	LED
Ljusstyrka (ca)	2 x 1.5 W
Kontrolltyp	Touchsensorpanel
Filtertyp	Fettfilter (aluminium) + valfritt kolfilter
Rengöring av fettfilter	Diskmaskinssäker (låg temp, kort cykel) eller handdisk
Kolfilter	Ej tvättbar, utbytbart
Filtermeddelande	Ja, påminner om att rengöra/byta filter
Maximal motorhastighetstid	8 minuter
Installationstyp	Under skåp eller väggmontering
Kanalsystem/Recirkulation	Båda (kolfilter krävs för recirkulation)
Säkerhetsfunktioner	LED-lampa endast utbytbar av tekniker
Garanti (ca)	2 år
Språk för manual	Flera (EN, DE, FR, etc.)

Vanliga frågor - ZFV819K ZANUSSI

Hur sätter jag på Zanussi ZFV819K köksfläkt?

Tryck och håll På/Av symbolen i 1 sekund för att sätta på fläkten. Välj sedan önskad hastighet genom att trycka på motsvarande hastighetssymbol.

Hur många hastighetsnivåer har ZFV819K?

Fläkten har fyra hastighetsnivåer: Första, Andra, Tredje och Maximum hastighet. Maximum körs i 8 minuter innan den återgår till föregående inställning.

Hur rengör jag fettfiltren?

Ta bort filtren genom att trycka på monteringsklämmans handtag och luta nedåt. Rengör dem med en svamp och icke-slipande rengöringsmedel eller i en diskmaskin inställd på låg temperatur och kort cykel.

Kan jag tvätta kolfiltret?

Nej, kolfiltret är ej tvättbart och kan inte regenereras. Det måste bytas ut när filterlarmet aktiveras.

Hur byter jag kolfiltret?

Först, ta bort fettfiltren. Vrid sedan kolfiltret moturs och dra ut det. Montera det nya filtret genom att utföra stegen i omvänd ordning.

Vad betyder filtermeddelandet?

Filterindikatorn tänds i 30 sekunder för att påminna dig om att rengöra fettfiltret. Om den blinkar indikerar det att kolfiltret behöver bytas eller rengöras (om tvättbart).

Hur återställer jag filtermeddelandet?

Med kontrollpanelen på och ikoner avstängda, tryck på filtersymbolen i 3 sekunder. Ikonen blinkar fem gånger för att bekräfta aktivering eller tre gånger för att avaktivera.

Vilka rekommenderade hastighetsinställningar för olika matlagning?

Använd första hastighet för uppvärmning av mat med täckta kastruller, andra hastighet för täckt matlagning på flera zoner, tredje hastighet för kokning/stekning utan lock, och maximum hastighet för stora mängder och hög luftfuktighet.

Hur byter jag LED-lampan?

LED-lampan är endast utbytbar av en tekniker. Kontakta ett auktoriserat servicecenter för hjälp.

Vilka mått har ZFV819K?

De ungefärliga måtten är 60 cm bredd x 50 cm djup x 30 cm höjd. För exakta mått, se installationsinstruktionerna.

BRUKSANVISNING ZFV819K ZANUSSI

Dette produktet leveres med en LED-pære. Denne delen kan kun skiftes av en tekniker. Hvis det

VARNING! Se separat broschyr för säkerhetsinformation och installation. Läs noga igenom säkerhetskapitlen innan du använder eller utför underhåll på produkten.

PRODUKTBESKRIVNING

BESKRIVNING AV KONTROLLPANELEN

	Funktion Beskrivning
1	På/Av (On/Off) Sätta på och stänga av fläkten.
2	Första hastighet Motorn växlar till första hastighetsnivån.
3	Andra hastighet Motorn växlar till andra hastighetsnivån.
4	Tredje hastighet Motorn växlar till tredje hastighetsnivån.
5	Maximal hastighet Motorn växlar till maximal hastighetsnivå.
6	Filtermeddelande Påminner om att det är dags att byta eller rengöra kolfiltret och rengöra fettfiltret.
7	Lampa Tända och släcka lamporna.

DAGLIG ANVÄNDNING

ANVÄNDA FLÄKTEN

Se den rekommenderade hastigheten enligt tabellen nedan.

Under uppvärmning av mat, vid tillagning under lock.

Y_2	Vid tillagning under lock på flera kokzoner eller brännare, mild stekning.
Y_3	Under kokning och stekning av stora mängder mat utan lock, tillagning på flera kokzoner eller brännare.
X	Under kokning, stekning av stora mängder mat utan lock, mycket fukt.

Vi rekommenderar att du lämnar fläkten på i cirka 15 minuter efter tillagningen.

Kontrollpanelen är ett sensorfält. Tryck på symbolerna i 1 sekund för att aktivera funktionerna.

Använda fläkten:

1. Sätt på produkten genom att trycka på symbolen.
   Du kan nu aktivera funktionerna:
2. För att aktivera funktionen, tryck på symbolen.
3. Vid behov, tryck på lampsymbolen ⚙️ för att tända lamporna.
   För att stänga av produkten, tryck på Ⓐ-symbolen en gång till.

AKTIVERA MAXIMAL MOTORHASTIGHET

När du trycker på 📋, startar maximal motorhastighet i 8 minuter. Därefter återgår produkten till föregående inställning.

När funktionen är påslagen och om du trycker ytterligare på, har det ingen effekt.

FILTERMEDDELANDE

Filterlarmet påminner om att byta eller rengöra

kolfiltret och rengöra fettfiltret. Filterindikatorn

SKÖTSEL OCH RENGÖRING

ANMÄRKNINGAR OM RENGÖRING

Rengöringsme- del

Använd inte rengöringsmedel eller borstar med slipeffekt.

Torka av produktens yta med en mjuk trasa med varmt vatten och milt rengöringsmedel.

Efter tillagning kan vissa delar av produkten vara varma. För att undvika fläckar måste produkten svalna och sedan torkas av med ren trasa eller pappershandduk.

Rengör fläckar med ett milt rengöringsmedel.

lyser i 30 sekunder om fettfiltret måste rengöras.

Filterindikatorn 📊linkar i 30 sekunder om kolfiltret måste bytas eller rengöras.

Se rengöring av fettfiltret i kapitlet underhåll och rengöring.

Se rengöring av kolfiltret eller byte av kolfiltret i kapitlet underhåll och rengöring.

För att aktivera eller avaktivera funktionen:

1. Slå på kontrollpanelen.
2. Se till att ikonerna är släckta.
3. För att aktivera funktionen, tryck på i 3 sekunder.

Om funktionen är avaktiverad blinkar filterikonen 5 gånger.

1. För att avaktivera funktionen, tryck på sekunder.

Om funktionen är avaktiverad blinkar filterikonen 3 gånger.

Återställ funktionen genom att trycka på i 3 sekunder.

Håll fläkten ren

Rengör produkten och fettfiltren en gång i månaden. Rengör insidan och fettfiltren noga från fett. Fettansamling eller andra matrester kan leda till eldsvåda. Följ instruktionerna för rengöring av tillbehören när filtermeddelandet tänds. Se Filtermeddelandet i kapitlet Daglig användning.

Fettfilter kan diskas i diskmaskinen.

Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta påverkar inte produktens prestanda.

Kolfilter

Tiden när kolfiltret är mättat varierar beroende på typ av matlagning och hur ofta du rengör fettfiltret.

RENGÖRA FETTFILTRET

Filter monteras med hjälp av klämmor och stift på motsatt sida.

För att rengöra filtret:

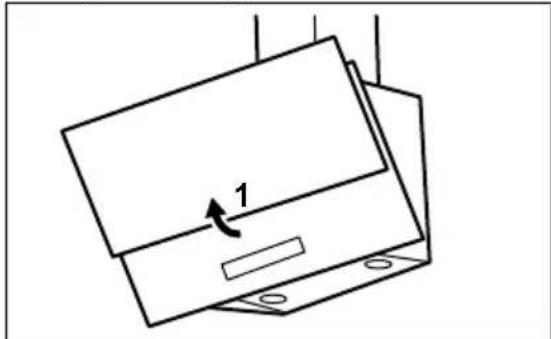

1. Dra i höljet för att öppna det.

1. Tryck ner handtaget på monteringsklämman på filterpanelen under fläkten (1).

1. Luta framsidan av filtret nedåt (2) lite lätt och dra sedan.

Upprepa de första två stegen för alla filter.

1. Rengör filtren med en svamp med rengöringsmedel utan slipmedel eller i diskmaskin.

Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta påverkar inte produktens prestanda.

1. För att sätta tillbaka filtren, gör de två första stegen i omvänd ordning.

Upprepa stegen för alla filter om så behövs.

BYTA KOLFILTRET (OM SÅDANT FINNS)

Kolfiltret måste bytas om filterlarmet är på.

Se filtermeddelandet i kapitel för daglig användning för mer information om funktion.

WARNING! Kolfiltret kan INTE tvättas! Filtret kan inte återanvändas!

Byte av kolfiltret:

1. Ta bort fettfiltren från produkten.

Se "Rengöring av fettfilter" i det här kapitlet.

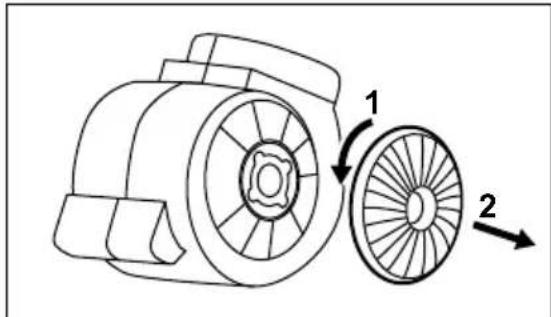

1. Vrid filtret motsols (1) och dra (2).

För att sätta tillbaka filtren, gör stegen i omvänd ordning.

BYTE AV LAMPAN

Produkten levereras med en LED-lampa. Denna del får endast bytas av en tekniker. Vid eventuella

funktionsfel hänvisas till "Service" i kapitlet "Säkerhetsanvisningar".

MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med

symbolen 📄 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
