IAN 61132 - Studsmatta CRIVIT - Gratis bruksanvisning och manual

Produkttyp	Trampolin med nät
Märke	Crivit
Modell	IAN 61132
Form	Rund
Diameter	Cirka 305 cm (10 fot)
Hoppytans diameter	Cirka 250 cm
Rammaterial	Galvaniserat stål
Antal fjädrar	72
Fjädermaterial	Galvaniserat stål
Mattmaterial	Polypropen (PP)
Säkerhetsdyna	Skumdyna på fjädrarna
Nät ingår	Ja
Nätmaterial	Polyeten (PE)
Antal nätstolpar	6
Maximal användarvikt	100 kg
Rekommenderad ålder	Från 6 år och uppåt
Montering krävs	Ja (2 vuxna rekommenderas)
Produktvikt	Cirka 42 kg
Förpackningsmått (L x B x H)	110 cm x 60 cm x 30 cm
Garanti	2 år
Ursprungsland	Kina
Certifieringar	CE, TÜV
Underhåll	Kontrollera för skador före användning, smörj fjädrarna då och då
Säkerhetsanvisningar	Använd alltid med nät, inga saltomortaler, övervaka barn
Reservdelstillgång	Fjädrar, matta, dyna, nät finns tillgängliga från tillverkaren

Vanliga frågor - IAN 61132 CRIVIT

Hur lång tid tar monteringen?

Montering tar vanligtvis 2-3 timmar med två vuxna. Följ manualen steg för steg.

Vad är maxvikten?

Maximal användarvikt är 100 kg (220 lbs). Överskrid inte denna gräns för att undvika skador.

Kan jag placera studsmattan på gräs?

Ja, det rekommenderas att placera den på jämn, mjuk mark som gräs. Undvik betong eller asfalt.

Hur underhåller jag studsmattan?

Kontrollera regelbundet efter lösa bultar, sönderriven matta eller skadade fjädrar. Smörj fjädrarna med silikonspray för att förhindra rost.

Är studsmattan säker för barn?

Ja, men tillsyn krävs. Skyddsnätet förhindrar fall, men inga saltomortaler är tillåtna eftersom de kan orsaka skador.

Kan jag lämna studsmattan ute på vintern?

Det är bäst att demontera eller förvara inomhus under vintern. Om den lämnas ute, använd ett väderskydd och ta bort snö.

Vilka reservdelar finns tillgängliga?

Reservdelar inkluderar fjädrar, hoppmatta, säkerhetsdyna och skyddsnät. Kontakta Crivits kundtjänst.

Hur många fjädrar har denna studsmatta?

Den har 72 fjädrar för en balanserad och säker hoppupplevelse.

Vilka verktyg behövs för montering?

Du behöver en stjärnskruvmejsel, en skiftnyckel (medföljer vanligtvis) och eventuellt en gummihammare för ramen.

Kan jag byta ut skyddsnätet om det går sönder?

Ja, ersättningsnät finns. Mät stolpens höjd och diameter för att beställa rätt storlek.

BRUKSANVISNING IAN 61132 CRIVIT

Monterings- och säkerhetsanvisningar

DK

HAVE-TRAMPOLIN

SE Monterings- och säkerhetsanvisningar Sidan 17

Avsedd användning....Sidan 18

De olika delarna ....Sidan 18

Tekniska data....Sidan 18

Allmänna säkerhetsanvisningar

Säkerhetsanvisningar för montering......Sidan 18

Säkerhetsanvisningar för trampolinens användning...... Sidan 19

Montering

Montera undre ram....Sidan 20

Montera hoppmatta....Sidan 21

Montera skyddsfodring ....Sidan 21

Montera övre ram....Sidan 21

Montera säkerhetsnät......Sidan 21

Användning

Hoppa trampolin....Sidan 22

Rengöring och skötsel....Sidan 22

Garanti......Sidan 22

Avfallshantering ....Sidan 22

Avsedd användning/De olika delarna/Tekniska data/Allmänna...

Studsmatta

• Avsedd användning

Trampolinen med säkerhetsnät är avsedd somträningsutrustning för privat bruk. Produkten är avsedd för utomhusbruk. Den är inte tillåten för användning inom medicinterapeutisk verksamhet eller proffsiga träningsstudios. Produkten är endast avsedd för vuxna eller ungdomar från 14 års ålder med maximal kroppsvikt på 150 kg! Denna produkt är ej lämplig för yrkesmässig användning.

- De olika delarna

1 Hoppmatta
2 Skyddsfodring
3 Ramdel A (undre ram)
4 Ramdel B (undre ram)
5 Mittstång (undre ram)
6 W-formad bottenfot
7 Fjäder
8 Kabelbindare för varningsskyltar
9 Varningsskylt (undre ram)
10 Skruvnyckel
11 Fjäderspännare
12 Insexsnyckel (NV 4 mm)
13 Mittstång ram A
14 Mittstång ram B
15 Avständshållare
16 Underläggsbricka
17 Skruv
18 Säkringsmutter (M6, NV 10 mm)
19 Täckbricka
20 Varningsskylt (övre ram)
21 Säkerhetsnät (övre ram)
22 Fixering (mittstång ram)

- Tekniska data

Mått: ca. ø 3,04 m x 2,50 m

Vikt: 63

Max. belastning: 150 kg

kg

Allmänna säkerhetsanvisningar

LÄS MONTERINGSANVISNINGEN FÖRE ANVÄNDNING! FÖRVARA MONTERINGSAN- VISNINGEN FÖR FRAMTIDA BRUK!

LIVSHA VARNING! OCH RISK FÖR OLYCKSFALL FÖR SMÅBARN OCH BARN!

Lämna aldrig barn utan uppsikt med förpackningsmaterialet. Det finns risk för kvävning. Håll barn borta från produkten. Produkten är ingen leksak.

Barn och personer med bristande kunskaper och / eller erfarenhet samt personer med nedsatta fysiska, motoriska hinder, handikappade personer eller barn skall om möjligt inte använda produkten utan uppsikt eller handledning av säkerhetsansvarig person. Barn skall hållas under uppsikt och får absolut inte använda laddaren som leksak.

Håll produkten och alla delar borta från barn. Dessa kan svälja smådelar och kvävas. Risk för skador.

Säkerhetsanvisningar för montering

OBSERVERA! RISK FÖR PERSONSKA-

DOR! Kontrollera att alla delar är oskadade och korrekt monterade. Osakkunnig montering kan innebära risk för personskador. Skadade delar kan påverka säkerhet och funktion.

Produkten får endast monteras och ställas upp av vuxen person.

OBSERVERA! RISK FÖR PERSONSKA-

DOR! Se till att inte klämma fingrarna under monteringen.

Använd skyddshandskar.

Montera eller använd inte produkten om delar fattas eller är skadade. Kontrollera produkten före varje användning.

Allmänna säkerhetsanvisningar

⚠ OBSERVERA! RISK FÖR PERSONSKADOR! Förändra inte produkten eller tillhörande delar, reparera dem inte själv. Om en reparation är nödvändig, låt behörig fackman utföra reparationen. Annars kan osakkunnigt reparerade delar medföra olyckor.

Produkten är endast avsedd för utomhusbruk och skall även användas utomhus. Placera produkten på tillräckligt stor plats. Kontrollera att produkten inte står i närheten av fönster, murar eller träd. Över produkten bör det finnas minst 7,5 m fritt utrymme. Risk för skador.
Placera endast produkten på fast och halkfritt underlag. Se till att den står stabilt. Placera inte produkten på hala ytor, t.ex. på kakelplattor. Kontrollera att produkten inte halkar iväg om den placeras på hårdå eller hala ytor. Säkra med halkmatta.

Säkerhetsanvisningarför trampolinens användning

RIS WARNING!

LIVSFARLIGA SKADOR! Gör

landa på huvudet eller nacken kan ge allvarliga skador, förlamning eller t.o.m innebära dödsfall. Gör inte riskfyllda hopp som innebär att du kan landa på magen eller ryggen. Hoppa inte högre än säkerhetsnätets höjd. Tävla inte eller utmana någon när du hoppar.

⚠ OBSERVERA! RISK FÖR PERSONSKADOR! Produkten får inte användas av två ellerfler personer samtidigt. Risken för skador ökar om flera personer befinner sig på produkten.

Genomgå en allmän hälsokontroll hos din läkare innan du börjar träna, kontrollera hjärta, blodcirkulation eller ortopediska problem.
Felaktig och för mycket träning kan skada din hälsa. Avbryt träningen omedelbart och uppsök läkare om smärtor förekommer under träningen.

⚠️ VARNING! Lämna produkten omedelbart om du känner dig yr eller får hjärtklappning. Upp-sök omedelbart läkare.

⚠ OBSERVERA! RISK FÖR PERSONSKADOR! Använd endast produkten när du är hel frisk. Använd aldrig produkten med skadade leder eller om du t.ex. lider av ryggproblem.
⚠️ VARNING! Gravida, ryggradskadade, per soner med organskador eller ledskador får inte använda produkten.

• Kontrollera att hoppmatttän och skyddsfodringen 2 är helt torra innan du stiger upp på trampolinen.
  Hoppa alltid i mitten av hoppmattan, aldrig på kanten.
• Kontrollera att det inte finns vassa föremål, utstående hakar eller öglor i klädesplaggen. Risk för skador.
• Kontrollera att personen som håller uppsikt och personen som hoppar följer säkerhetsanvisningarna i monteringsinstruktionen och känner till produkten och dess egenskaper innan den används.
  Säkerställ alltid att personen som håller uppsikt känner till alla säkerhetsbestämmelser och trampolinens funktion. Lämna inte trampolinen utan uppsikt.
  Kontrollera före varje användning att produkten är korrekt och säkert monterad och uppställt och att skyddsfodringen och säkerhetsnätet är korrekt och fast monterade. Lägg mattor eller liknande material under produkten som skyddsfodring. Använd inte produkten om dessa skydd eller skyddsfodringen är våta eller smutsiga.
• Kontrollera hoppmattan, skyddsfodringen och säkerhetsnätet på slitage före varje användning. Använd inte trampolinen om den är skadad eller sliten på något sätt. Byt ut skadade delar omedelbart.
• Kontrollera produkten före varje användning på skador, slitage, väta, smuts och delar som saknas. Använd inte produkten om den har synliga skador.

⚠ OBSERVERA! RISK FÖR PERSONSKA-

DOR! Kontrollera att det inte finns vassa, spet siga eller utstående föremål i klädesplaggen. Annars kan du skada dig själv eller andra personer. Ta av glasögon, smycken, klocka, hårspännen eller liknande föremål och töm byxfickorna innan du använder produkten.

Allmänna säkerhetsanvisningar / Montering

⚠ OBSERVERA! RISK FÖR PERSONSKADOR! Försäkra dig om att inga personer, inga djur eller föremål ligger under produkten innan den används.
⚠ OBSERVERA! RISK FÖR PERSONSKADOR! Gör uppvärmningsövningar för att värma upp musklerna innan du använder produkten.
Använd alltid bekväma klädesplagg när du hoppar på trampolinen. Använd alltid långärmiga tröjor, skjortor och långbyxor för att skydda dig mot skrubbsår eller skador på huden.
Använd inte spetsiga eller fasta skor på trampolinen. Använd endast gymnastikskor. Annars kan trampolinen skadas.
Om du har långt här, sätt upp håret innan du hoppar på trampolinen.
Sätt inte fast ytterligare föremål på säkerhetsnätet. Förutom delar som är avsedda för produkten enligt tillverkare eller importör.
Använd inte produkten barfota.
⚠ OBSERVERA! RISK FÖR PERSONSKADOR! Hoppa inte ner från produkten. Du kan skada dig när du landar på marken.
⚠ OBSERVERA! RISK FÖR PERSONSKADOR! Hoppa inte från träd eller balkonger ner på produkten.
Använd inte produkten när du är påverkad av alkohol eller andra droger.
Rök inte när du använder produkten.
Använd inte produkten om du är trött. Du kan förlora kontrollen och koncentrationsförmågan.
Tugga inte tuggummi när du använder produkten. Annars kan du få det i vrångstrupen.
Använd inte produkten i mörker.
Stäng alltid säkerhetsnätets blixtlås när du stigit upp på produkten och låt personen som håller uppsikt stänga säkerhetsspärren.
Börja hoppa långsamt med enklare hopp. Hoppa inte för högt och överskatta inte din egen förmåga. Hoppas inte så att du förlorar kontrollen över dina egna rörelser. Hoppa alltid i mitten av trampolinen på den vita markeringen och försök alltid landa på samma ställe. Sluta att hoppa om du landar mer än 30 cm bredvid den vita markeringen. Hoppa alltid

mot den vita markeringen. Håll ett öga på mittpunkten (vit marking), detta hjälper dig att kontrollera hoppen. Hoppa aldrig på skyddsfodringen.

Lär dig hur du stannar innan du utför komplicerade hopp.
Hoppa inte i eller över säkerhetsnätet med flit. Dra inte eller häng inte i säkerhetsnätets ramar.
Hoppa aldrig länge så att risken uppstår att du blir för trött och ouppmärksam. Detta ökar risken för skador. Gör regelbunda pauser mellan hoppen.
Använd inte produkten om det blåser mycket eller stormar. Förvara trampolinen på säker plats om det blåser mycket eller stormar.
När du inte använder produkten, förvara den så att den inte kan användas av obehörig eller främmande personer.
- Kontrollera anslutningarna mellan bottenfot och ram före varje användning.

Montering

Montera undre ram

☐ Stick in mittstängerna 5 i de W-formade stativen 6 (se bild A).
□ Säkerställ att monteringsnipplarna fastnar.
☐ Stick in ramdelarna A 3 i mittstängerna 5 (se bild B).

OBSERVERA! Se till att monteringsnipplarna på de W-formade stativen 6 pekar inåt! Konstruktionen måste bilda en cirkel redan efter detta arbetssteg.

Stick in ramdelarna B 4 mellan ramdelarna A 3. För detta måste eventuellt ramdelarna A 3 lyftas ur mittstängerna 5 i ena sidan och stickas in igen.
För montering av den sista ramdelen B behövs två personer: Stick in den sista ramdelen B 4 i ena sidan i del A 3. Den andra personen måste nu fixera ramen på den motsatta sidan av den öppna ramen. Tryck nu ner mittstången 5 under den öppna förbindelsen inåt och stick samtidigt ihop de öppna ändarna på ramdel A 3 och B 4.

Montering

Sätt fast varningskylten 9 på den undre ramen med en kabelbindare 8 (se bild C).
- Kontrollera även att kabelbindaren 8 sitter runt det fasta benet så att varningsskylten 9 inte halkar iväg.

- Montera hoppmatta

⚠ OBSERVERA! RISK FÖR PERSONSKA-

DOR! Var försiktig när du monterar fjädrarna 7. Fjädrarna 7 är spända och kan skada dig.

1) Bred ut hoppmattan 1 inom den undre ramen (se bild D).
2) Häng in den första fjädern 7 i en ögla i hoppmattan 1 (se bild D).
3) Häng sedan in de övriga fjädrarna i den undre ramen i position 0 (se bild D).
4) Häng in ytterligare en fjäder 7 i den motsatta öglan i hoppmattan 1.
5) Haka i fjäderändarna i fjäderspännaren 11 och dra fjädern 7 mot ramen. Häng in fjädern 7 i den undre ramen i position 32 (se bild D).
Gör på samma sätt med de övriga fjädrarna 7 och häng in dem en efter en i den undre ramen i följande positioner: 16 och 48, 8 och 40, 24 och 56 (se bild D).
Häng in de övriga fjädrarnå som beskrivet i den undre ramen i de lediga hållarna.

• Montera skyddsfodring

Lägg på skyddsfodringen 2 så på trampolinen att alla fjädrar 7 samt ram A 3 och B 4 (metalldelar) övertäcks.
Sätt fast skyddsfodringen 2 i undre ramen genom att linda bandet en gång om stången i den undre ramen. Haka fast haken i en ögla i hoppmattan 1 (se bild E).

Obs: Dra inte åt bandet för hårt, det måste finnas lite spelrum kvar.

☐ Vik nu den yttre kompletta kanten på fodringen över ramdel A 3 och B 4 Lossa monteringsbandets låsning när du drar åt snöret.

- Montera övre ram

☐ Montera mittstängerna A 13 i mittstängerna (undre ram) 5 med hjälp av vardera en fixering (mittstång ram) 22 och motsvarande skruvsats (skruv 17, underläggsbricka 16, säkringsmutter 18 och täckbricka 19) (se bild F).
☐ Ta först bort skruven, underläggsbrickan och säkringsmuttern från fixeringen 22. Skjut mittstången ram A 13 genom fixeringens 22 ring rna och sätt ihop med mittstången (undre ram) 5 (se bild F).
Placera en avständshållåte i höjd med det undre monteringshålet. Använd insexsnyckeln 12 samt skruvnyckeln för att sätta fast mittstång ram A 13 på mittstången 5 med hjälp av skruven 17 underläggsbrickan 16 och säkringsmuttern 18. Skydda de öppna skruvarskallarna med täckbrickorna 19 (se bild F).
Säkra förbindelsen genom dra åt fixering ^22 med hjälp av skruven och säkringsmuttern. Fixeringen ^22 på mittstången (undre ram) ^5 bör fästas på samma höjd seom den lilla foten i ramdel A (undre ran) ^3 (se bild F).

- Montera säkerhetsnät

□ Bred ut säkerhetsnätet 21 på hoppmattan 1.
Skjut in mittstängerna ram B 14 i fickorna i säkerhetsnätet 21 (se bild G) så att stängernas undre del sticker ut en bit.
Skjut in mittstängerna för ram B 14 i mittstängerna för ram A 13 kanaler (se bild H). Se till att säkerhetsnätet inte kommer i kläm. Säkerställ att säkringsnipplarna fastnar.
Häng in haken för säkerhetsnätet 21 i öglorna i hoppmattan 1 (se bild I).

⚠ OBSERVERA! Undvik att skapa för stora luckor. Annars kan du eller andra personer fastna i säkerhetsnätet med kroppsdelar.

Stäng säkerhetsnåfetsblixtlås och stäng säkerhetspärren tills den hakar i hörbart och synligt (se bild I).
Sätt fast varningsskyltarna 20 med kabelbindare 8 i den övre ramen.

Montering / Användning / Rengöring och skötsel / Garanti / Avfallshantering

Se till att inte flytta på skyddsfodringens placering när nätet monteras. Stångändarna är oskyddade om skyddsfodringen glider ner under monteringen.

Användning

- Hoppa trampolin

Kontrollera anslutningarna mellan bottenfot och ram före varje användning.

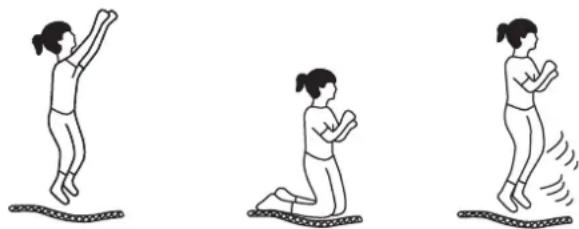

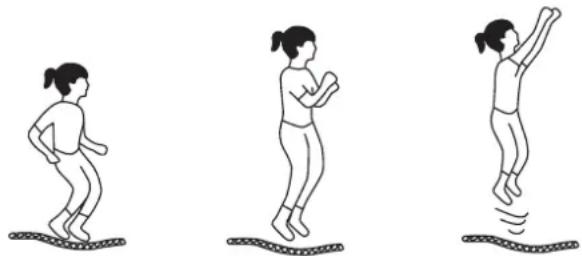

Grundläggande hopp:

Ställ dig på den vita markeringen i mitten av trampolinen.
□ Sväng med armarna och hoppa försiktigt.

Börja med grundläggande hopp.
Vinkla knäna efter ett par hopp när du känner att du är säker och försök att landa på knäna. Sträck överkroppen.
Försök att hoppa så högt i nästa hopp att du kommer upp på fötter igen.

Om du vill stoppa dig själv i ett hopp, böj knäna lätt när du landar. Så stoppar du hoppet med en fjädrande effekt.

- Rengöring och skötsel

Använd inte frätande eller aggressiva rengöringsmedel. Risk för skadad produkt föreligger.
Använd torr luddfri duk för rengöring.
Ta bort grövre smuts med fuktig duk.
Förvara produkten och alla tillhörande delar på torr plats under vintern. Kontrollera att produkten är helt torrt innan den läggs undan.
Förvara produkten på vindskyddad plats så att den inte kan blåsa bort eller tippa om det är dåligt väder med mycket vind.
Förvara produkten och alla separata delar ordentligt i förpackningen så att inga delar går förlorade.

Garanti

Garantitiden är 36 månader efter köpedatum. Kassakvitto gäller som köpebevis.

Följande garantibestämmelser gäller:

Produkten är omsorgsfullt tillverkad och kontrollerad före leverans. Tillverkaren garanterar gratis åtgärdande av brister som kan härledas till material- eller tillverkningsfel. Denna garanti omfattar inte skador till följd av osakkunnig hantering, icke beaktande av bruksanvisning, osakkunnig montering, otillräcklig skötsel, felaktig transport, våld eller normalt slitage. Slitagedelar är uteslutna från garanti och ansvar. Detta gäller produktens följande delar: Hoppduk, skyddsfodring, säkerhetsnät, skumgummiskydd för stödrör, täckbrickor för stödrör. Garantitiden på 36 månader förlängs inte om garantin tas i anspråk.

- Avfallshantering

Förpackningen består av miljövänligt material, som kan lämnas på lokala återvinningsplatser.

Information om var du kan kasta den kasserade produkten erhåller du hos kommunen.
