BRUKSANVISNING DFM064W54 BOSCH

[sv] Bruks- och installationsanvisningar 2

Innehållsförteckning

BRUKSANVISNING

1 Säkerhet.... 2
2 Förhindrande av sakskador 4
3 Miljöskydd och sparsamhet 4
4 Funktioner 5
5 Lär känna.... 6
6 Användningsprincip 6
7 Rengöring och skötsel 7
8 Avhjälpning av fel 8
9 Kundtjänst 9
10 Tillbehör.... 9
11 Avfallshantering.... 9
12 MONTERINGSANVISNING.... 9
12.3 Säker montering.... 10

1 Säkerhet

Följ säkerhetsanvisningarna nedan.

1.1 Allmänna anvisningar

■ Läs igenom anvisningen noga.
- Förvara bruksanvisningen och produktinformationen för senare användning eller till nästa ägare.
■ Anslut inte enheten om den har transportskador.

1.2 Användning för avsett ändamål

Använd bara enheten:

■ för att suga ut matlagningsångor.
■ i privata hushåll och i slutna utrymmen i hemmiljö.
■ upp till max. 2000°möh.

Använd inte apparaten:

■ med externtimer.

1.3 Begränsning av användarkretsen

Denna apparat kan användas av barn från 8 år och äldre och av personer med begrän-sad fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och/eller kunskap såvi-da detta sker under uppsikt eller om de un-

dervisats i hur man säkert använder apparaten och förstått de faror som kan uppstå i samband med felaktig användning.

Låt inte barn leka med enheten.

Rengöring och användarskötsel får inte utföras av barn om de inte är minst 15 år gamla och står under uppsikt.

Låt inte barn under 8 års ålder komma i närheten av apparaten och anslutningsledningen.

1.4 Säker användning

⚠️ WARNING! – Kvävningsrisk!

Barn kan dra förpackningsmaterial över huvudet eller trassla in sig i det och kvävas.

• Låt inte barn komma i närheten av förpackningsmaterial.
• Låt inte barn leka med förpackningsmaterialet.

Barn kan andas in eller svälja smådelar och kvävas av dem.

• Låt inte barn komma i närheten av smådelar.
  ▶ Låt inte barn leka med smådelar.

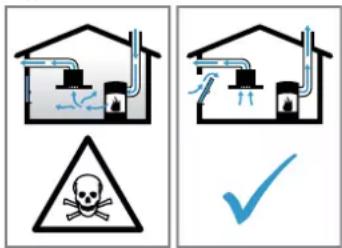

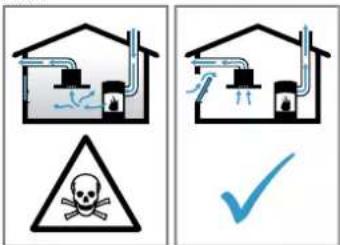

⚠️ WARNING! – Förgiftningsrisk!

Rökgaser som går i retur kan ge förgiftning. Värmekällor som förbrukar rumsluft (t.ex. gas-, olje-, ved- eller koleldade värmare, flödesvär- mare, varmvattenberedare) tar förbrännings- luft från utrymmet där enheten är installerad och leder ut rökgaserna utomhus via kanaler (t.ex. skorsten). Om köksfläkten är på, så su- ger den rumsluft från kök och intilliggande rum. Räcker inte ventilationen till, så blir det undertryck. Det får giftgaser från skorsten el- ler rökgång att gå i retur till boendeutrymme- na.

Se till så att det finns tillräcklig ventilation om du använder både enhet med evakuering och eldstad som drar rumsluft.
Säker användning kräver att undertrycket i rummet där värmekällan står underskrider 4 Pa (0,04 mbar). Det kan du uppnå genom att komplettera tilluftflödet till förbränningen via luftkanal/rökgång med fasta ventilationsöppningar t.ex. i dörrar, fönster

eller med hjälp av andra tekniska lösningar. Det är inte säkert att det räcker med en luftkanal/rökgång för att klara gränsvärdena.

Du kan alltid fråga din sotare, de kan bedöma husets ventilationssystem i sin helhet och föreslå lämpliga ventilationsåtgärder.
- Använder du bara enheten med cirkulationsluftdrift, så finns inga begränsningar.

⚠️ WARNING! – Brandrisk!

Fettavlagringar i filtren kan börja brinna.

• Använd aldrig enheten utan filter.
  ▶ Rengör metallfiltret regelbundet.
• Använd aldrig öppen eldslåga i närheten av enheten (t.ex. flambering).
  ▶ Installation av enheten i närheten av eldstäder för fasta bränslen (t.ex. ved eller kol) kräver att eldstäderna har sluten lucka som inte går att ta av. De får inte ge ifrån sig gnistor.

Heta oljor och fetter är lättantändliga.

• Håll heta oljor och fetter under ständig uppsikt.
• Släck aldrig brinnande oljor och fetter med vatten. Slå av kokzonen. Kväv elden med ett lock, brandfilt eller liknande.

Gasbrännare utan kastrull, gryta eller panna blir mycket varma när de är på. Fläkten ovanför kan bli skadad eller börja brinna.

- Använd bara gasbrännarna med kastrull, gryta eller panna.

Har du flera brännare igång samtidigt, så blir det väldigt varmt. Fläkten ovanför kan bli skadad eller börja brinna.

• Använd bara gasbrännarna med kastrull, gryta eller panna.
  ▶ Ställ in högsta fläktläget.
  Ha inte två gaskokzoner igång samtidigt på högsta effektläge längre än 15 minuter. Två gaskokzoner motsvarar en effektbrännare.
  Ha inte igång effektbrännare på mer än 5 kW som t.ex. wokbrännare på högsta effektläge längre än 15 minuter.

⚠️ WARNING! – Risk för brännskador!

Komponenterna blir mycket varma när enheten är i drift.

• Vidrör inte heta komponenter.
  ▶ Håll barnen borta.
  Spisen blir het när den används.
  Låt spisen innan du rengör den.

⚠️ WARNING! – Risk för personskador!

En del komponenter inuti enheten har vassa kanter.

▶ Rengör enheten försiktigt invändigt. Ändringar på de elektriska eller mekaniska konstruktionerna är farliga och kan leda till felfunktion.

- Ändra aldrig de elektriska eller mekaniska konstruktionerna.

LED-lampornas ljus är mycket kraftigt och kan skada ögonen (riskgrupp 1).

- Titta inte längre än 100 sekunder direkt in i påslagna LED-lampor.

⚠️ WARNING! – Risk för elstötar!

Skadad maskin eller sladd är farligt.

▶ Använd aldrig skadad enhet.
- Dra aldrig i sladden för att göra maskinen strömlös. Dra alltid i kontakten, inte sladden.
- Dra direkt ur sladdens kontakt eller slå av säkringen i proppskåpet om maskin eller sladd är skadade.
▶ Ring service. → Sid. 9

Felinstallationer är farliga.

Det är bara specialutbildad personal som får reparera maskinen.
- Maskinen får bara repareras med original-reservdelar.
- Om apparatens nätanslutningsledning blir skadad måste den för att risker ska förhindras bytas av tillverkaren eller dennes kundtjänst eller av en person med likvärdiga kvalifikationer.

Risk för stötar om fukt tränger in.

• Dra ur sladden eller slå av säkringen i proppskåpet innan du rengör.
• Använd inte ångrengöring eller högtryckstvätt för att rengöra apparaten.

⚠️ WARNING! – Explosionsrisk!

Starkt frätande alkaliska eller starkt syrahaltiga diskmedel i kombination med aluminiumföremål i maskinens diskutrymme kan orsaka explosioner.

Använd aldrig starkt frätande alkaliska eller starkt syrahaltiga diskmedel. Använd framförallt inte proffs- eller industridiskmedel med aluminiumföremål som t.ex. fettfilter till fläktar.

⚠️ WARNING! – Brandrisk!

Fettavlagringar i filtren kan börja brinna.

▶ Rengör metallfiltret regelbundet.

⚠️ WARNING! – Risk för personskador!

Ej fackmässigt gjorda reparationer är farliga.

• Bara utbildad yrkespersonal får utföra reparationer på apparaten.
• Kontakta kundtjänsten om apparaten är defekt.

⚠️ WARNING! – Risk för elstötar!

Risk för stötar om fukt tränger in.

▶ Använd inte våta disktrasor.

2 Förhindrande av sakskador

OBS!

Kondens kan orsaka korrosion.

• Slå alltid på enheten vid matlagning för att undvika kondens.
  Kontrollerna kan bli skadade om det tränger in fukt.
  ▶ Torka aldrig av kontrollerna med våt trasa.
  Felaktig rengör skadar ytorna.
  ▶ Följ rengöringsanvisningarna.
• Använd inga skarpa eller skurande rengöringsmedel.
  ▶ Rengör bara de rostfria ytorna i slipriktningen.
• Använd aldrig rengöringsmedel för rostfritt på kontrollerna.

Kondensatretur kan skada enheten.

Det måste finnas minst 1 fall på evakueringen från enheten.

▶ Dra inte i designelementen.

- Ställ aldrig föremål på designelementen och häng inget i dem.

Ytskada pga. att skyddsfolien inte var avdragen.

- Dra av skyddsfolien från alla enhetsdelar före första användningen.

Lackade ytor är känsliga.

▶ Följ rengöringsanvisningarna.
→ "Rengöra enheten", Sid. 7
▶ Skydda lackade ytor mot repor

3 Miljöskydd och sparsamhet

3.1 Förpackningsmaterialet

Förpackningsmaterialen är miljövänliga och återvinningsbara.

- Källsortera och omhänderta de olika beståndsdelarna.

3.2 Spara energi

Om du följer anvisningarna förbrukar apparaten mindre energi.

Anpassa fläktläget till osmängden.

■ Lägre fläktläge ger lägre effektförbrukning. Använd bara intensivläget om det behövs.

Öka fläktläget direkt när det börjar osa.

■ Så sprider sig oset mindre i rummet.

Slå av belysningen när den inte behövs längre.

■ Belysningen förbrukar ingen effekt när den är av.

Rengör eller byt filter med angivna intervall.

■ Det bibehåller filterfunktionen.

Locket på.

■ Då minskar du matos och kondens.

Använd bara extrafunktioner om de behövs.

- Slår du av extrafunktionerna, så minskar du strömförbrukningen.

4 Funktioner

Du kan använda enheten med evakuering eller cirkulationsdrift.

4.1 Evakuering

Fläkten suger upp luft som fettfiltren renar och sedan leder ut i det fria via ett rörsystem.

Luften får inte mynna ut i skorstensgång för rökgaser från enheter eldade med gas eller andra bränslen (gäller inte cir- kulationsenheter).

• Evakuering via rök- eller skorstensgång som inte är i bruk kräver sotningsgodkännande.
  ■ Ska evakueringen gå genom yttervägg, använd anslutningslåda mot mur.

4.2 Cirkulationsdrift

Fläkten suger upp och renar luften genom fettfiltren och ett osfilter och leder tillbaka den till rummet igen.

Du måste sätta i ett osfilter för att få bort oset. Hur du kör fläkten i cirkulationsdrift hittar du i vår katalog eller så frågar du din återförsäljare. Tillbehören du behöver hittar du hos återförsäljare, service eller i onlineshoppen.

5 Lär känna

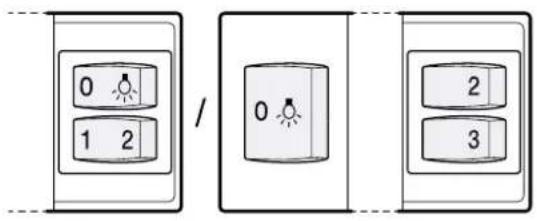

5.1 Kontroller variant 1 och 2

Med manöverorganen ställer du in spisens alla funktioner och får information om drifttillståndet.

1Slår på fläktläge 1.
2 Slår på fläktläge 2.
3 Slår på fläktläge 3.
Slå på belysningen
0 Slå av belysningen

5.2 Kontroller variant 3

Med manöverorganen ställer du in spisens alla funktioner och får information om drifttillständet.

① Slår på och av enheten
+ Öka fläktläget
— Minska fläktläget
Slår på och av belysningen

6 Användningsprincip

6.1 Kontrollfält variant 1 och 2

Slå på enheten

▶ Dra ut fläktutdraget.
√ Enheten går igång på valt fläktläge.

Slå av enheten

- Skjut in fläktutdraget ända till anslaget.

Ställa in fläktläget

Belysningen går att slå på och av även när fläkten av.

▶ Tryck på

Slå av belysningen

▶ Tryck på Q

6.2 Kontrollfält variant 3

Slå på enheten

1. Dra ut fläktutdraget.
2. Tryck på ①

√ Enheten går igång på fläktläge 2.

Slå av enheten

1. Tryck på ①
2. Skjut in fläktutdraget.

Ställa in fläktläget

Slå på intensivläget

Osar eller ångar det mycket, använd intensivläget.

• Tryck på +tills alla display-LED:er lyser.
  √ Enheten slår automatiskt om till lägre fläktläge efter ca 6 minuter.

Slå av intensivläget

- Tryck på —för att slå på annat fläktläge.

Slå på fläkteftergången

Vid fläkteftergång fortsätter enheten att gå en viss tid och slår sedan av automatiskt.

Krav: Enheten är på.

• Skjut in fläktutdraget.
  √ Enheten slår av automatiskt efter ca 10 minuter.

Slå på belysningen

Belysningen går att slå på och av även när fläkten av.

Tryck på

7 Rengöring och skötsel

Du måste rengöra och sköta om maskinen noga för att den ska fungera.

7.1 Rengöringsmedel

Lämpliga rengöringsmedel hittar du hos service eller i onlineshoppen.

⚠️ WARNING! – Risk för elstötar!

Risk för stötar om fukt tränger in.

• Dra ur sladden eller slå av säkringen i proppskåpet innan du rengör.
• Använd inte ångrengöring eller högtryckstvätt för att rengöra apparaten.

⚠️ WARNING! – Risk för brännskador!

Spisen blir het när den används.

Låt spisen innan du rengör den.

OBS!

Olämpliga rengöringsmedel kan skada apparatens ytor.

• Använd inga starka eller repande rengöringsmedel.
• Använd inte starkt alkoholhaltiga rengöringsmedel.
• Använd inga hårda skurbollar eller putssvampar.
  Använd bara fönsterputs, glasskrapa eller rengöringsmedel för rostfritt på resp. del om rengöringsanvisningen rekommenderar det.
• Skölj ur nya disktrasor noga innan du använder dem. Skölj ur nya disktrasor noga innan du använder dem.

7.2 Rengöra enheten

Rengör enheten enligt anvisningarna så att de olika delarna och ytorna inte blir skadade pga. felaktig rengöring eller olämpliga rengöringsmedel.

⚠️ WARNING! – Explosionsrisk!

Starkt frätande alkaliska eller starkt syrahaltiga diskmedel i kombination med aluminiumföremål i maskinens diskutrymme kan orsaka explosioner.

- Använd aldrig starkt frätande alkaliska eller starkt syrahaltiga diskmedel. Använd framförallt inte proffseller industridiskmedel med aluminiumföremål som t.ex. fettfilter till fläktar.

⚠️ WARNING! – Risk för elstötar!

Risk för stötar om fukt tränger in.

• Dra ur sladden eller slå av säkringen i proppskåpet innan du rengör.
• Använd inte ångrengöring eller högtryckstvätt för att rengöra apparaten.

⚠️ WARNING! – Risk för brännskador!

Spisen blir het när den används.

- Låt spisen innan du rengör den.

⚠️ WARNING! – Risk för personskador!

En del komponenter inuti enheten har vassa kanter.

- Rengör enheten försiktigt invändigt.

1. Följ informationen om rengöringsmedlen.
   → "Rengöringsmedel", Sid. 7

2. Rengör de olika ytorna såhär:

3. Rengör rostfria ytor med varmt vatten och diskmedel med disktrasa i slipriktningen.

4. Rengör lackytor med varmt vatten och diskmedel med disktrasa.
5. Rengör aluminium med fönsterputs och mjuk trasa.
6. Rengör plast med fönsterputs och mjuk trasa.

7. Rengör glas med fönsterputs och mjuk trasa.

8. Torka torrt med mjuk trasa.

9. Lägg på medel för rostfritt mycket tunt på de rostfria ytorna med mjuk trasa.

Rengöringsmedel för rostfritt hittar du hos service eller i onlineshoppen.

7.3 Rengöra kontrollerna

⚠️ WARNING! – Risk för elstötar!

Risk för stötar om fukt tränger in.

- Använd inte våta disktrasor.

1. Följ informationen om rengöringsmedlen.
   → "Rengöringsmedel", Sid. 7
2. Rengör med varmt vatten och diskmedel med fuktad disktrasa.
3. Torka torrt med mjuk trasa.

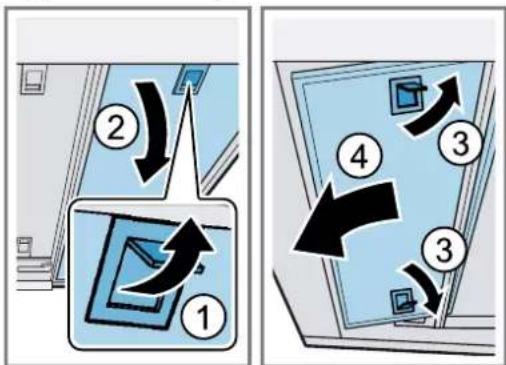

7.4 Ta ur filtret

1. Dra ut fläktutdraget helt.

2. OBS!

Faller filtren ned kan de skada hällen under. ▶ Håll ena handen under filtret.

Notera: Ta först ur filtren i fläktutdraget, sedan filtren i enheten.

Öppna filterlåsningarna.

1. Ta filtren ur hållarna. Håll filtren vägrätt, så att det inte droppar fett.

7.5 Maskindiska filtren

Fettfiltren filtrerar bort fett från köksoset. Rengör filtren regelbundet för bra fettavskiljning. Vi rekommenderar att du rengör fettfiltren varannan månad.

WARNING! – Brandrisk!

Fettavlagringar i filtren kan börja brinna.

▶ Rengör metallfiltret regelbundet.

OBS!

Filtren kan bli klämskadade.

- Kläm inte fast filtren.

Notera: Filtren kan bli missfärgade vid maskindiskning. Missfärgningen påverkar inte filterfunktionen.

Krav: Filtren är borttagna.

→ "Ta ur filtret", Sid. 7

1. Följ informationen om rengöringsmedlen. → "Rengöringsmedel", Sid. 7
2. Ställ filtren lösa i diskmaskinen. Maskindiska inte jättesmutsiga filter tillsammans med annan disk. Använd avfettningsmedel om smutsen sitter hårt. Avfettningsmedel hittar du hos service eller i onlineshoppen.
3. Slå på diskmaskinen. Välj temperaturinställning på max. 70°C.
4. Låt filtren dropptorka.

7.6 Rengöra filtren för hand

Fettfiltren filtrerar bort fett från köksoset. Rengör filtren regelbundet för bra fettavskiljning. Vi rekommenderar att du rengör fettfiltren varannan månad.

WARNING! – Brandrisk!

Fettavlagringar i filtren kan börja brinna.

▶ Rengör metallfiltret regelbundet.

Krav: Filtren är borttagna.

→ "Ta ur filtret", Sid. 7

1. Följ informationen om rengöringsmedlen. → "Rengöringsmedel", Sid. 7
2. Blötlägg filtren i varmt vatten och diskmedel. Använd avfettningsmedel om smutsen sitter hårt. Avfettningsmedel hittar du hos service eller i onlineshoppen.
3. Rengör filtren med borste.
4. Skölj ur filtren ordentligt.
5. Låt filtren dropptorka.

7.7 Sätta i filtren

OBS!

Faller filtren ned kan de skada hällen under.

▶ Håll ena handen under filtret.

1. Sätt i metallfiltret.
2. Fäll upp metallfiltren och snäpp fast läsningarna.
3. Se till så att låsningarna snäpper fast ordentligt.

8 Avhjälpning av fel

Småfel på enheten kan du åtgärda själv. Använd informationen om felåtgärder innan du kontaktar service. Då slipper du onödiga kostnader.

⚠️ WARNING! – Risk för personskador!

Ej fackmässigt gjorda reparationer är farliga.

• Bara utbildad yrkespersonal får utföra reparationer på apparaten.
• Kontakta kundtjänsten om apparaten är defekt.

⚠️ WARNING! – Risk för elstötar!

Felinstallationer är farliga.

• Det är bara specialutbildad personal som får reparera maskinen.
• Maskinen får bara repareras med originalreservdelar.
• Om apparatens nätanslutningsledning blir skadad måste den för att risker ska förhindras bytas av tillverkaren eller dennes kundtjänst eller av en person med likvärdiga kvalifikationer.

8.1 Funktionsfel

Fel Orsak och felsökning

Apparaten fungerar inte.	Kontakten sitter inte i.► Anslut apparaten till elnätet.
	Säkringen är defekt.► Kontrollera säkringen i säkringsboxen.
	Strömförsörjningen har fallit bort.► Kontrollera om rumsbelysningen eller andra apparater i rummet fungerar.
LED-belysningen fun- gerar inte.	Olika orsakar är möjliga.► Det är bara tillverkaren, service eller behörig elektriker (elinstallatör) som får byta trasiga LED-lampor.► Ring till kundtjänsten.→ "Kundtjänst", Sid. 9

9 Kundtjänst

Funktionsrelevanta originalreservdelar enligt gällande ekodesignförordning går att beställa från service minst 10 år efter lanseringen av maskinen inom EES.

Notera: Kundtjänstens åtgärder är kostnadsfria inom ramen för tillverkarens garantivillkor.

Utförligare information om garantitid och garantivillkor i ditt land finns hos service, återförsäljare eller på vår webbsajt.

När du kontaktar kundtjänsten behöver du ha apparatens produktnummer (E-nr.) och tillverkningsnummer (FD).

Kontaktuppgifterna till kundtjänsten finns i den medföljande kundtjänstförteckningen eller på vår webbplats.

9.1 Produktnummer (E-nr.) och tillverkningsnummer (FD)

Produktnumret (E-nr.) och tillverkningsnumret (FD) står på maskinens typskylt.

Allt efter modell finns typskylten:

■ inuti apparaten (demontera fettfiltret).
■ på apparatens ovansida.

Skriv upp dina apparatuppgifter och telefonnumret till kundtjänsten så att du snabbt kan hitta dem.

10 Tillbehör

Tillbehör kan du köpa hos service, i butik eller på Internet. Använd bara originaltillbehör, de är perfekt anpassade till enheten.

Tillbehören är enhetsspecifika. Ange alltid rätt beteckning (E-nr) på din enhet när du beställer. → Sid. 9

Du hittar tillgängliga tillbehör till din enhet i vår katalog, onlineshop eller hos service.

www.bosch-home.com

Tillbehör Beställningsnummer

Clean Air Standard-osfilter DWZ2IT1B4

- utbytesfilter

Tillbehör Beställningsnummer

Clean Air Standard-cirkulationssats

DWZ2IT114

Grepp - 60 cm, rostfritt DSZ4685

Grepp – 90 cm, rostfritt DSZ4985

Grepp – 90 cm, svart DSZ4986

Grepp - 60 cm, vitt DSZ4682

Grepp – 90 cm, vitt DSZ4982

11 Avfallshantering

11.1 Omhändertagande av begagnade apparater

Genom en miljökompatibel avfallshantering kan värdefulla råmaterial återanvändas.

1. Ta ut nätanslutningsledningens stickkontakt.
2. Klipp av nätanslutningsledningen.
3. Omhänderta enheten miljövänligt. Information om aktuell avfallshantering kan du få hos återförsäljare och kommun.

Denna enhet är märkt i enlighet med der europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment - WEEE).

Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av uttjänta enheter.

12 Monteringsanvisning

Följ enhetens monteringsanvisningar.

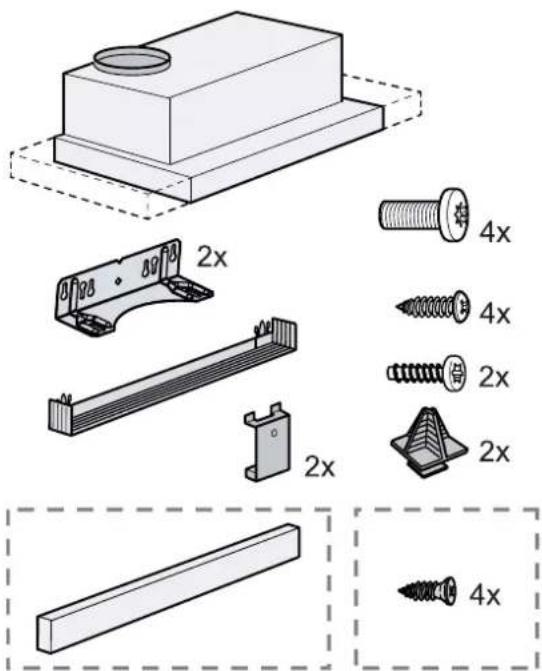

12.1 Medföljande tillbehör

Kontrollera efter uppackningen att inga delar är transportskadade och att leveransen är komplett.

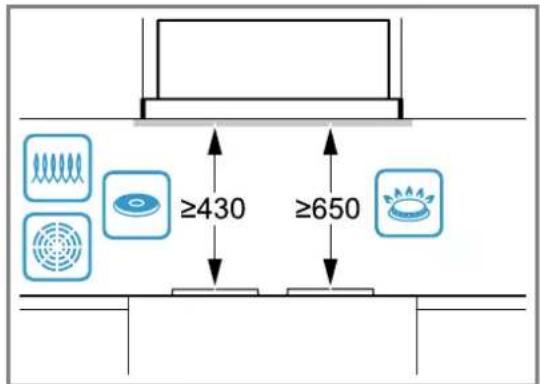

12.2 Säkerhetsavständ

Håll enhetens säkerhetsavständ.

Följ säkerhetsanvisningarna när du monterar enheten.

WARNING! – Förgiftningsrisk!

Rökgaser som går i retur kan ge förgiftning. Värmekällor som förbrukar rumsluft (t.ex. gas-, olje-, ved- eller koleldade värmare, flödesvär- mare, varmvattenberedare) tar förbrännings- luft från utrymmet där enheten är installerad och leder ut rökgaserna utomhus via kanaler (t.ex. skorsten). Om köksfläkten är på, så su- ger den rumsluft från kök och intilliggande rum. Räcker inte ventilationen till, så blir det undertryck. Det får giftgaser från skorsten el- ler rökgång att gå i retur till boendeutrymme- na.

Se till så att det finns tillräcklig ventilation om du använder både enhet med evakuering och eldstad som drar rumsluft.
Säker användning kräver att undertrycket i rummet där värmekällan står underskrider 4 Pa (0,04 mbar). Det kan du uppnå genom att komplettera tilluftflödet till förbränningen via luftkanal/rökgång med fasta ventilationsöppningar t.ex. i dörrar, fönster eller med hjälp av andra tekniska lösningar. Det är inte säkert att det räcker med en luftkanal/rökgång för att klara gränsvärdena.
Du kan alltid fråga din sotare, de kan bedöma husets ventilationssystem i sin helhet och föreslå lämpliga ventilationsåtgärder.
- Använder du bara enheten med cirkulationsluftdrift, så finns inga begränsningar. Rökgaser som går i retur kan ge förgiftning.
Fläktens strömmatning måste ha lämplig skyddsbrytare vid installation i utrymme med eldstad som drar rumsluft.
Rökgaser som går i retur kan ge förgiftning.
Evakuera inte via rök- eller skorstensgång som är i bruk.
Evakuera inte via ventilationschakt från utrymmen med eldstäder.
Evakuering via rök- eller skorstensgång som inte är i bruk kräver sotningsgodkännande.

⚠️ WARNING! – Kvävningsrisk!

Barn kan dra förpackningsmaterial över huvudet eller trassla in sig i det och kvävas.

• Låt inte barn komma i närheten av förpackningsmaterial.
• Låt inte barn leka med förpackningsmaterialet.

⚠️ WARNING! – Brandrisk!

Fettavlagringar i filtret kan börja brinna.

• Håll angivna säkerhetsavständ för att undvika värmeackumulering.
  Följ anvisningarna till enheterna. Anger enheternas monteringsanvisningar avvikande avständ, ta alltid det större avståndet. Ska du ha gas- och elhäll tillsammans gäller största angivna avständ.

Fettavlagringar i filtret kan börja brinna.

• Använd aldrig öppen låga vid enheten (som t.ex. flambering).
  Montera bara enheten vid eldstad för fasta bränslen (som t.ex. trä eller kol) om det finns sluten käpa som inte går att ta av. Det får inte finnas något gnistregn.

⚠️ WARNING! – Risk för personskador!

En del komponenter inuti enheten har vassa kanter.

• Använd alltid skyddshandskar.
  Enheten kan falla ned om den inte är ordentligt fastsatt.
• Alla fästkomponenter måste monteras stadigt och säkert.

Ändringar på de elektriska eller mekaniska konstruktionerna är farliga och kan leda till felfunktion.

- Ändra aldrig de elektriska eller mekaniska konstruktionerna.

⚠️ WARNING! – Risk för elstötar!

Vassa komponenter inuti enheten kan skada sladden.

Se till så att sladden inte blir vikt eller klämd.

Skadad maskin eller sladd är farligt.

▶ Använd aldrig skadad enhet.
- Dra aldrig i sladden för att göra maskinen strömlös. Dra alltid i kontakten, inte sladden.

- Dra direkt ur sladdens kontakt eller slå av säkringen i proppskåpet om maskin eller sladd är skadade.

Felinstallationer är farliga.

Det är bara specialutbildad personal som får reparera maskinen.
- Maskinen får bara repareras med original-reservdelar.
- Om apparatens nätanslutningsledning blir skadad måste den för att risker ska förhindras bytas av tillverkaren eller dennes kundtjänst eller av en person med likvärdiga kvalifikationer.

Obehöriga reparationer är farliga.

• Anslut och använd bara maskinen enligt uppgifterna på typskylten.
• Elanslut bara maskinen via ett rätt installerat, jordat uttag för växelström.
• Skyddsledarsystemet i byggnadens elanläggning måste vara installerat enligt gällande föreskrifter.
• Mata aldrig maskinen via externbrytare som t.ex. timer eller fjärrkontroll.
• Om apparaten är inbyggd måste nätanslutningsledningens nätstickkontakt vara fritt åtkomlig. Om fri tillgång inte är möjlig måste den fasta installationen ha en allpolig brytare som uppfyller kraven för överspänningskategori III och enligt anläggningsbestämmelserna.
  Se noga till när apparaten ställs upp att nä- tanslutningsledningen inte blir klämd eller skadad.

12.4 Anvisningar om monteringsstället

■ Montera enheten i en skåpstomme.
- Vid montering av extratillbehör, följ den medföljande monteringsanvisningen.
■ Köksfläkten ska vara minst lika bred som hällen.
■ Montera enheten centrerad över hällen för optimalt utsug av matoset.

12.5 Anvisningar om evakueringen

Tillverkaren av enheten tar inget ansvar för problem som beror på rördragningen.

■ Använd en kort, rak evakuering med så stor rör-∅ som möjligt.
- Långa, grova evakueringar med många böjar eller små rör-∅ minskar utsugskapaciteten och ökar fläktljudet.
■ Använd evakueringsmaterial som inte är brännbara.
■ Montera evakueringen med 1°-fall från enheten för att undvika kondensatretur.

12.6 Anvisningar för elanslutning

Följ anvisningarna för säker elanslutning av enheten.

WARNING! – Risk för elstötar!

Det måste alltid gå att göra enheten strömlös. Du får bara ansluta enheten till rätt installerade, jordade eluttag.

Det måste gå att komma åt kontakten efter inbyggnad av enheten.
- Om det inte går, så måste den fasta installationen ha en allpolig brytare som uppfyller kraven enligt överspänningskategori III och är monterad enligt föreskrifterna.
Det är bara behörig elektriker som får göra fast anslutning. Vi rekommenderar att du installerar en jordfelsbrytare (FI-brytare) på matningen till enheten.

Vassa komponenter inuti enheten kan skada sladden.

Se till så att sladden inte blir vikt eller klämd.
■ Anslutningsuppgifter hittar du på typskylten. → Sid. 9
■ Sladden är ca 1,3 m lång.
■ Enheten uppfyller kraven enligt EU:s bestämmelser för radioavstörning.
■ Enheten har skyddsklass 1 och ska ha jordad elanslutning vid användning.
■ Elanslut inte enheten under monteringen.
■ Se till så att installationen ger fullgott petskydd.

12.7 Allmänna anvisningar

Följ de allmänna installationsanvisningarna.

• Följ gällande byggnadsföreskrifter samt el- och gas-leverantörernas lokala föreskrifter vid installation.
• Följ gällande myndighets- och lagföreskrifter vid luftevakuering.
  ■ Välj lättåtkomlig monteringsplats, så det går att komma åt enheten för service.
  ■ Enhetens ytor är ömtåliga. Undvik att skada dem vid montering.

12.8 Montering

Kontrollera stommen

1. Kontrollera att stommen är vågrätt och tillräckligt hållfast.
   Enhetens maxvikt är 18 kg.
   Notera: Följ stomtillverkarens uppgifter map. stombärighet.
2. Se till så att stommen är värmebeständig upp till 90°C.
3. Se till så att stommen är stabil även efter att du gjort urtagen.
4. Se till så att stommen har följande mått:

Bredd 600 mm

Djup min. 320 mm

Höjd min. 390 mm

Förbereda stommen

Krav: Stommen ska vara inbyggnadsklar.

→ "Kontrollera stommen", Sid. 12

1. Täck hällen, så undviker du skador.

2. Se till så att stommen är stabil även efter att du gjort urtagen.

3. Stomdjup < 320 mm kräver borttagning av en del av ryggen.

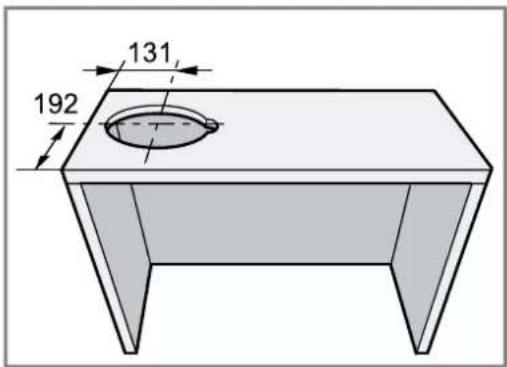

4. Gör urtaget för röranslutningen.

1. Ta bort stombotten, om det behövs.

2. Ta bort spånen.

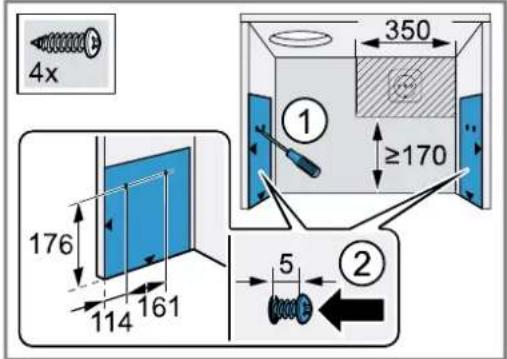

3. Markera fästpunkterna inuti stommen med den medföljande mallen och gör anvisning med syl.

1. Skruva i de 4 medföljande skruvarna till fästvinklarna tills 5 mm återstår.

Förbereda enheten

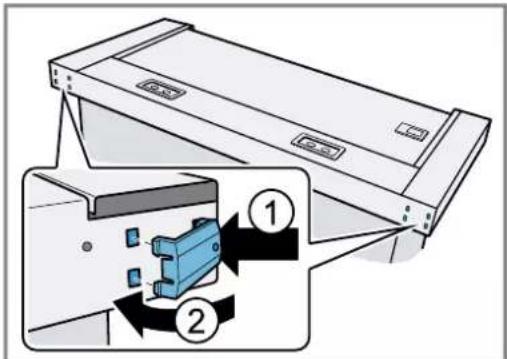

1. Sätt i väggavslutslisthållarna i urtagen utanpå enhetens baksida och fäll in mot enhetens mitt.

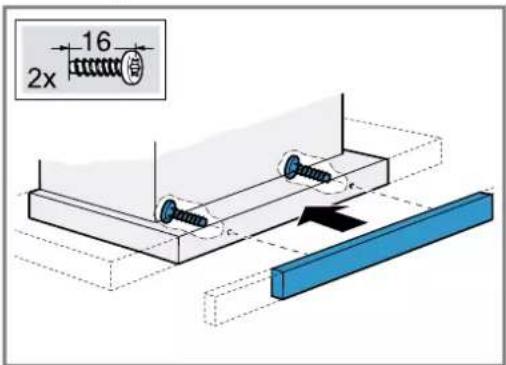

1. Fäst grepplisten med de medföljande skruvarna i fläktutdraget.

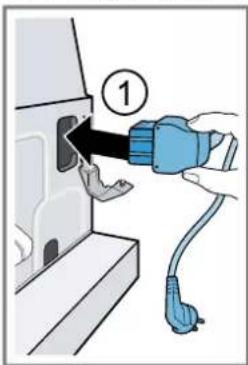

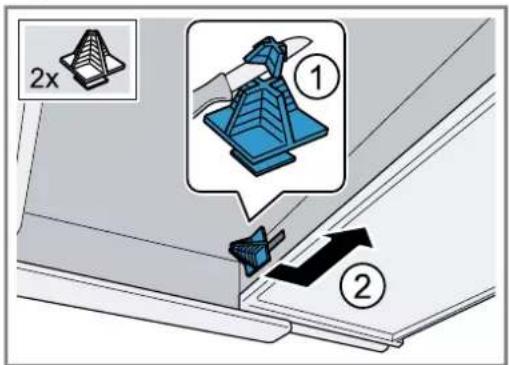

1. Sätt i den medföljande sladden i enheten och säkra med dragavlastningen.

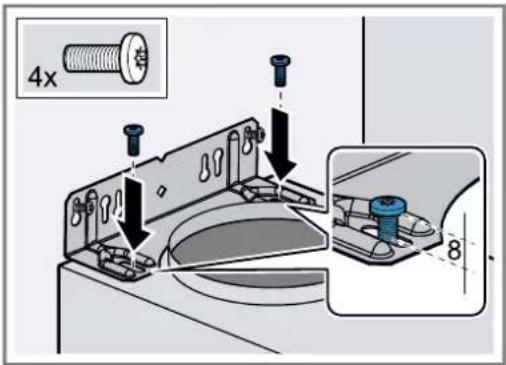

1. Skruva fast 2 fästvinklar på enheten. Se upp var du sätter skruvarna. Skruva i skruvarna tills 8 mm återstår.

Montera enheten

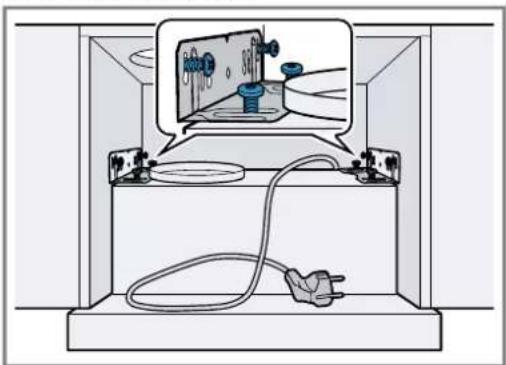

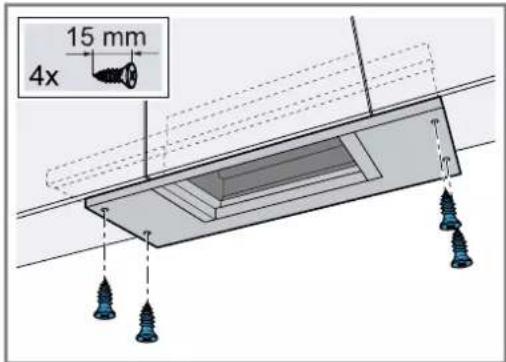

1. Häng enheten med fästvinklarna på stomskruvarna, rikta och skruva fast.

1. Enhetsbredd 90 cm: dra ut fläktutdraget helt. Skruva även fast enheten med 2 skruv vardera till vänster och höger underifrån i överskåpen runtom.

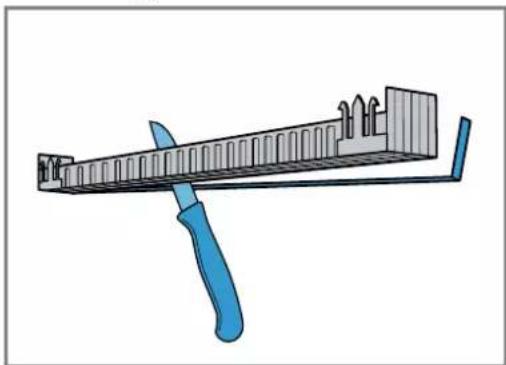

1. Anpassa väggavslutslisten till avståndet mellan enhet och vägg.

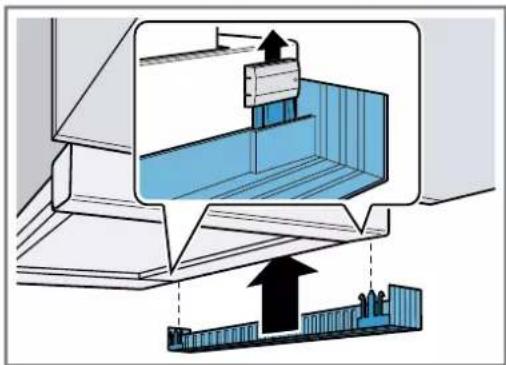

1. Snäpp fast väggavslutslisten i hållarna.

1. Sätt i filtren.

2. Röranslut.

3. Elanslut.

Notera:

Fläkthöljet går att dölja i överskåpet. Tänk på följande:

■ Hyllplanet får inte vila på höljet.
■ Du får inte fästa den främre panelen i höljet.
- Det måste gå att komma åt höljet för filterbyte och service.

Ändra anslag på fläktutdraget

Det går att ändra anslaget på fläktutdraget på vissa modeller. Det följer med distanser till de modellerna så att du kan justera greppet kant i kant med stommen.

1. Dra ut fläktutdraget.

1. Korta distanserna till det mått du vill ha och sätt i de angivna slitsarna.

Innholdsfortegnelse

BRUKSANVISNING

- Ikke bruk väte svampkluter.

2 Unngå materielle skader

OBS!

Kondensvann kan føre til korrosjonsskader.

Slå av lyset när det ikke trengs lenger.

1 Slå på viftetrinn 1.
2 Slå på viftetrinn 2.
3 Slå på viftetrinn 3.
Slå på lys
0 Slå av lyset

5.2 Betjeningselementer variant 3

Slå på intensivtrinn

- Ikke bruk väte svampkluter.

Læg låg på under madlavning.

- Hold samtidig med en hånd under fedtfiltret.

1. Sæt fedtfiltrene på plads.
2. Klap fedtfiltrene op, og lad låseanordningerne gå i indgreb.
3. Kontroller, at låseanordningerne går i indgreb.
