BRUKSANVISNING DFM064W54 BOSCH

[no] Bruksanvisning og installasjonsveiledning 15

▶ Tryck på 1, 2 eller 3

Slå på belysningen

▶ Tryck på +eller .—

1 Sikkerhet.... 15
2 Unngå materielle skader.... 17
3 Miljøvern og innsparing.... 17
4 Driftstyper.... 18
5 Bli kjent med.... 19
6 Grunnleggende betjening.... 19
7 Rengjøring og pleie.... 20
8 Utbedring av feil.... 21
9 Kundeservice 22
10 Tilbehør 22
11 Avfallsbehandling 22
12 MONTERINGSANVISNING.... 22
12.3 Sikker montering.... 23

1 Sikkerhet

■ Les nøye gjennom denne anvisningen.
- Oppbevar veiledningen og produktinformasjonen for senere bruk eller for en senere eier.
- Ikke koble til apparatet dersom det har transportskader.

1.2 Korrekt bruk

Apparatet må kun brukes:

■ for avtrekk av kokedamp.
■ i private husholdninger og i lukkede rom hjemme.

■ opp til høyde på maks 2000 m over havet.

Ikke bruk apparatet:

■ Med et eksternt tidsur.

1.3 Begrensning av brukerkretsen

Dette apparatet kan brukes av barn fra og med 8 år og av personer med redusert fysiske, sensoriske eller mentale evner eller mangel på erfaring og/eller kunnskap, dersom de

blir overvåket eller har fått opplæring i en sikker bruk av apparatet og dessuten har forstått farene som kan resultere av feil bruk. Barn må ikke få leke med apparatet. Rengjøring og brukervedlikehold må ikke gjennomføres av barn, med mindre de er minst 15 år gamle og er under oppsyn. Barn under 8 år må holdes unna apparatet og strømkabelen.

1.4 Sikker bruk

⚠ ADVARSEL – Kvelningsfare!

Barn kan få emballasjen over hodet eller vikle seg inn i den og kveles.

▶ Hold emballasjen borte fra barn.
▶ Barn må ikke få leke med emballasjen.
Barn kan puste inn eller svelge smådeler og bli kvalt.
▶ Hold smådeler borte fra barn.
Ikke la barn leke med smådeler.

Tilbakesugde forbrenningsgasser kan føre til forgiftning. lldsteder som er avhengige av romluft (f.eks. varmeapparater og varmtvannsberedere som drives med gass, olje eller kull), bruker forbrenningsluften fra oppstillingsrommet og leder avgassene gjennom et avgassanlegg (f.eks. skorstein) ut i det fri. I forbindelse med en innkoblet ventilator trekkes det romluft fra kjøkkenet og rommene ved siden av. Uten tilstrekkelig tilførselsluft oppstår et undertrykk. Giftige gasser fra skorstein eller avtrekkssjakt suges tilbake inn i oppholdsrommene.

• Sørg alltid for nok lufttilførsel när apparatet skal brukes i utluftingsmodus samtidig med et ildsted som er avhengig av romluft.
  Sikker bruk er kun mulig dersom undertrykket i rommet hvor ildstedet er plassert, ikke overskrider 4 Pa (0,04 mbar). Dette kan oppnås dersom forbrenningsluften kan strømme gjennom åpninger som ikke kan lukkes, som f.eks. i dører, vinduer, i forbindelse med en murkasse for tilførsels-/utblåsningsluft eller ved hjelp av andre

tekniske tiltak. Bare en murkasse for tilførsels-/utblåsningsluft er alene ikke tilstrekkelig for å sikre at grenseverdien overholdes.

Du bør uansett rådføre deg med ansvarlig skorsteinsfeiemester som kan bedømme husets tilførsels- og avtrekksluft og foreslå et passende tiltak for ventilasjonen.
Dersom apparatet utelukkende brukes i sirkulasjonsdrift, er det ingen begrenninger.

ADVARSEL – Brannfare!

Fettavleiringene i fettfiltrene kan antennes.

• Apparatet må aldri brukes uten fettfilter.
  ▶ Rengjør fettfiltrene regelmessig.
  Arbeid aldri i nærheten av apparatet med åpen flamme (f.eks. flambering).
• Apparatet må kun installeres over en komfyr for faste fyringsmidler (f. eks. tre eller kull), dersom det finnes et lukket deksel som ikke kan tas av. Det må ikke forekomme gnistsprut.

Varm olje og varmt fett antennes raskt.

• Hold varm olje og varmt fett under kontinuerlig oppsyn.
• Slukk aldri brennende olje eller fett med vann. Slå av kokesonen. Slukk flammene forsiktig med et lokk, brannteppe eller lignende.

Gasskokesoner som ikke har kokekar oppå seg, utvikler sterk varme under bruk. En ventilator som er montert over disse, kan bli ska- det eller ta fyr.

- Gasskokesoner må kun brukes med kokekar oppå seg.

Ved bruk av flere gasskokesoner samtidig utvikles det sterk varme. En ventilator som er montert over disse, kan bli skadet eller ta fyr.

• Gasskokesoner må kun brukes med kokekar oppå seg.
  ▶ Still inn det høyeste viftetrinnet.
  To gasskokesoner må aldri brukes samtidig med høyeste flamme lenger enn 15 minutter. To gasskokesoner tilsvarer en stor brenner.

- Bruk aldri store brennere med mer enn 5 kW på høyeste bluss lenger enn 15 minutter, f.eks. ved bruk av wok.

⚠ ADVARSEL – Forbrenningsfare!

De tilgjengelige delene blir svært varme under drift.

▶ Ta aldri på de varme delene.

▶ Hold barn på avstand.

Apparatet blir varmt under bruk.

▶ La apparatet kjøle seg ned før rengjøring.

⚠ ADVARSEL – Fare for personskade!

Komponenter inni apparatet kan ha skarpe kanter.

▶ Rengjør innsiden av apparatet forsiktig. Endringer på elektriske eller mekaniske komponenter er farlige og kan føre til feilfunksjon.

Gjennomfør ingen endringer på elektriske eller mekaniske komponenter.

Lyset fra LED-lamper er svært skarpt og kan skade øynene (risikogruppe 1).

Ikke se lenger enn 100 sekunder direkte inn i de lysende LED-lampene.

⚠ ADVARSEL – Fare for elektrisk støt!

- Kun opplært fagpersonell skal utføre reparasjoner på maskinen.

Det må kun brukes originale reservedeler til reparasjon av maskinen.

Dersom det oppstår skader på apparatets strømkabel, må den skiftes ut av produsenten, kundeservice eller av en annen kvalifisert person for å unngå at det oppstår fare.

Fuktighet som trenger inn, kan forårsake elektrisk støt.

Før rengjøring må støpselet trekkes ut eller sikringen kobles ut i sikringsskapet.

Ikke bruk dampstråle eller høytrykksspyler for å rengjøre apparatet.

⚠ ADVARSEL – Eksplosjonsfare!

Sterkt etsende/alkaliske eller sterkt syreholdige rengjøringsmidler kan føre til eksplosjoner når de kommer i kontakt med aluminiumsdeler inne i oppvaskmaskinen.

Du må aldri bruke sterkt etsende/alkaliske eller sterkt syreholdige rengjøringsmidler. Det er spesielt viktig å unngå at rengjøringsmidler til næringsbruk eller industriell rengjøring brukes på aluminiumsdeler, f.eks. fettfiltre i ventilatorer.

ADVARSEL – Brannfare!

Fettavleiringene i fettfiltrene kan antennes.

▶ Rengjør fettfiltrene regelmessig.

⚠️ ADVARSEL – Fare for personskade!

Ukyndige reparasjoner er farlig.

• Kun opplært fagpersonell skal utføre reparasjoner på apparatet.
  ▶ Ta kontakt med kundeservice dersom apparatet er defekt.

⚠ ADVARSEL – Fare for elektrisk støt!

Fuktighet som trenger inn, kan forårsake elektrisk støt.

• Koble inn apparatet när du lager mat for å unngå dannelse av kondensvann.
  Dersom fuktighet trenger inn i betjeningselementene, kan det oppstå skader.
• Rengjør aldri betjeningselementer med en våt klut. Feil rengjøring kan skade overflatene.
  ▶ Følg rengjøringsanvisningene.
• Det må ikke brukes sterke eller skurende rengjøringsmidler.
• Flater i rustfritt stål må kun rengjøres i sliperetningen.
• Rengjør aldri betjeningselementer med rengjøringsmidler for rustfritt stål.

Tilbakerennende kondensvann kan skade apparatet.

Dersom du bruker designelementene på feil måte, kan de knekke av.

• Ikke dra i designelementene.
• Ikke plasser eller heng gjenstander på design-elementene.

Dersom beskyttelsesfilmen ikke er dratt av, kan det oppstå overflateskader.

- Før første gangs bruk må beskyttelsesfilmen fjernes fra alle deler av apparatet.

▶ Følg rengjøringsanvisningene.
→ "Rengjøring av apparatet", Side 20
▶ Beskytt lakkerte overflater mot riper.

3 Miljøvern og innsparing

3.1 Avfallsbehandling av emballasje

Emballasjematerialene er miljøvennlige og resirkulerbare.

- Kildesortér de enkelte komponentene etter type avfall.

3.2 Energisparing

Dersom du tar hensyn til disse merknadene, forbruker apparatet ditt mindre strøm.

Ventilasjonstrinnet må tilpasses stekeosens intensitet.

- Lavere ventilasjonstrinn betyr lavere energiforbruk. Intensivtrinnet skal kun brukes når det er nødvendig.

Ved intensiv stekeos velger du et høyere ventilasjonstrinn i god tid.

■ Lukt spres mindre i rommet.

- Når belysningen er slått av, forbruker den ikke strøm.

Rengjør eller skift ut filtrene i samsvar med angitte intervaller.

■ Filtrene er fortsatt funksjonsdyktige.

Sett på lokk under koking.

■ Dunst og kondensat reduseres.

Tilleggsfunksjonene skal kun brukes ved behov.

■ Strømforbruket reduseres når tilleggsfunksjonene slås av.

4 Driftstyper

Ventilatoren kan brukes i utluftings- eller i sirkulasjonsmodus.

4.1 Utluftingsdrift

Den luften som blir suget inn, blir rengjort i fettfilteret og ledes ut i det fri igjennom et rørsystem.

Luften skal ikke ledes til rør som brukes til avgassene fra apparater som forbrenner gass eller andre brennstoffer (dette gjelder ikke ved sirkulasjonsdrift).

■ Dersom avtrekksluften skal føres igjennom en røk- eller avgasskanal som ikke er i bruk, må det først innhentes tillatelse fra brannvesenet.
■ Dersom avluften skal ledes ut igjennom husveggen, bør det brukes en murkasse med teleskop.

4.2 Sirkulasjonsdrift

Den innsugde luften rengjøres av fettfiltrene og et luktfilter og føres deretter tilbake til kjøkkenet.

For å binde lukten ved sirkulasjonsdrift må du montere et luktfilter. Du kan lese mer om de forskjellige mulighetene for å bruke apparatet i sirkulasjonsdrift i katalogen vår. Ellers kan du også henvende deg til forhandleren. Det nødvendige tilbehøret fås i faghandelen, hos kundeservice eller i vår nettbutikk.

5 Bli kjent med

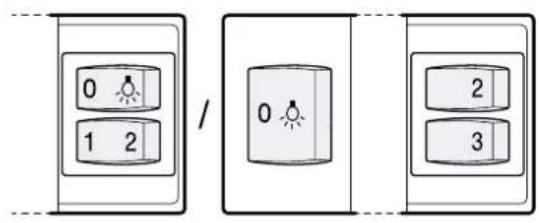

5.1 Betjeningselementer variant 1 og 2

Ved hjelp av betjeningsfeltet stiller du inn alle apparatets funksjoner, og du får informasjon om driftsstatus.

Ved hjelp av betjeningsfeltet stiller du inn alle apparatets funksjoner, og du får informasjon om driftsstatus.

① Slå apparatet på eller av
+ Velge høyere viftetrinn
— Velge lavere viftetrinn
Slå lyset på eller av

6 Grunnleggende betjening

6.1 Betjeningsfelt variant 1 og 2

Slå på apparatet

▶ Trekk ut filteruttrekket.
√ Apparatet starter på valgt viftetrinn.

Slå av apparatet

- Skyv filteruttrekket helt inn til stopp.

Stille inn viftetrinn

▶ Trykk på 1, 2 eller 3

Slå på lys

Du kan slå lyset på og av uavhengig av ventilasjonen.

▶ Trykk på

Slå av lyset

▶ Trykk på Q

6.2 Betjeningsfelt variant 3

Slå på apparatet

1. Trekk ut filteruttrekket.
2. Trykk på ①

√ Apparatet starter på viftetrinn 2.

Slå av apparatet

1. Trykk på ①

2. Skyv inn filteruttrekket.

Stille inn viftetrinn

▶ Trykk på teller .—

Hvis det oppstår spesielt kraftig os eller dunst, kan du bruke intensivtrinnet.

• Trykk på +helt til alle LED-lampene i visningen lyser.
  √ Apparatet går automatisk tilbake til et lavere vifte-trinn etter ca. 6 minutter.

Slå av intensivtrinnet

- Trykk på —for å stille inn et hvilket som helst vifte-trinn.

Slå på etterløpstid for viften

Ved etterløp fortsetter apparatet å gå en liten stund før det slår seg av automatisk.

Forutsetning: Apparatet er slått på.

▶ Skyv inn filteruttrekket.
√ Apparatet slår seg automatisk av etter ca. 10 minutter.

Slå på lys

Du kan slå lyset på og av uavhengig av ventilasjonen.

▶ Trykk på 🔒

7 Rengjøring og pleie

Rengjør og vedlikehold vaskemaskinen omhyggelig, slik at den holder seg funksjonsdyktig i lang tid.

7.1 Rengjøringsmiddel

Egnet rengjøringsmiddel fås hos kundeservice eller i vår nettbutikk.

ADVARSEL – Fare for elektrisk støt!

Fuktighet som trenger inn, kan forårsake elektrisk støt.

• Før rengjøring må støpselet trekkes ut eller sikringen kobles ut i sikringsskapet.
• Ikke bruk dampstråle eller høytrykksspyler for å rengjøre apparatet.

ADVARSEL – Forbrenningsfare!

Apparatet blir varmt under bruk.

- La apparatet kjøle seg ned før rengjøring.

OBS!

Uegnede rengjøringsmidler kan skade apparatets overflater.

Ikke bruk sterke eller skurende rengjøringsmidler.
Ikke bruk sterkt alkoholholdige rengjøringsmidler.
- Ikke bruk harde skureputer eller vaskesvamper.
Glassrens, glasskrape eller rengjøringsmidler for rustfritt stål må kun brukes dersom disse anbefales i rengjøringsanvisningene for den gjeldende delen.
▶ Vask nye svampkluter grundig før bruk.

7.2 Rengjøring av apparatet

Rengjør apparatet i henhold til instruksjonene, slik at de forskjellige delene og overflatene ikke blir skadet av rengjøringen eller uegnede rensemidler.

ADVARSEL – Eksplosjonsfare!

Sterkt etsende/alkaliske eller sterkt syreholdige rengjøringsmidler kan føre til eksplosjoner når de kommer i kontakt med aluminiumsdeler inne i oppvaskmaskinen.

Du må aldri bruke sterkt etsende/alkaliske eller sterkt syreholdige rengjøringsmidler. Det er spesielt viktig å unngå at rengjøringsmidler til næringsbruk eller industriell rengjøring brukes på aluminiumsde- ler, f.eks. fettfiltre i ventilatorer.

ADVARSEL – Fare for elektrisk støt!

Fuktighet som trenger inn, kan forårsake elektrisk støt.

Før rengjøring må støpselet trekkes ut eller sikringen kobles ut i sikringsskapet.
- Ikke bruk dampstråle eller høytrykksspyler for å rengjøre apparatet.

ADVARSEL – Forbrenningsfare!

Apparatet blir varmt under bruk.

- La apparatet kjøle seg ned før rengjøring.

ADVARSEL – Fare for personskade!

Komponenter inni apparatet kan ha skarpe kanter.

▶ Rengjør innsiden av apparatet forsiktig.

1. Ta hensyn til informasjonen om rengjøringsmidlene. → "Rengjøringsmiddel", Side 20

2. Alt etter overflate gjøres rengjøringen som følger:

3. Overflater i rustfritt stål rengjøres med svampklut og varmt såpevann i sliperetningen.

4. Lakkerte overflate rengjøres med svampklut og varmt såpevann.
5. Aluminium rengjøres med en myk klut og glassrens.
6. Plast rengjøres med en myk klut og glassrens.

7. Glass rengjøres med en myk klut og glassrens.

8. Tørk deretter av med en myk klut.

9. Overflater i rustfritt stål påføres et rengjøringsmiddel for rustfritt stål i et tynt lag med en myk klut. Rengjøringsmidler for rustfritt stål fås hos kundeservice eller i vår nettbutikk.

7.3 Rengjøre betjeningselementer

ADVARSEL – Fare for elektrisk støt!

Fuktighet som trenger inn, kan forårsake elektrisk støt.

1. Ta hensyn til informasjonen om rengjøringsmidlene. → "Rengjøringsmiddel", Side 20

2. Rengjør med en fuktig svampklut og varmt såpevann.

3. Tørk deretter av med en myk klut.

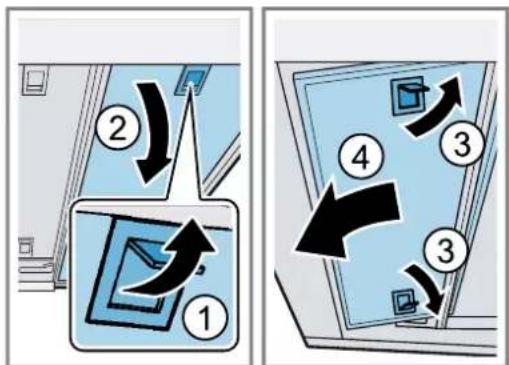

7.4 Demontere fettfiltre

1. Dra filteruttrekket helt ut.

2. OBS!

Fettfiltre som faller ned, kan skade koketoppen under.

- Hold en hånd under fettfilteret.

Merk: Først demonterer du fettfiltrene i filteruttrekket, deretter fettfiltrene i apparatet.

Åpne låsene på fettfiltrene.

1. Ta fettfiltrene ut av holderne.

For å unngå at det drypper ned fett, må du holde fettfiltrene vannrett.

7.5 Rengjøre fettfiltre i oppvaskmaskinen

Fettfiltrene filtrerer ut fettet fra matosen. Fettfiltre som rengjøres regelmessig, sørger for høy grad av fettabsorpsjon. Vi anbefaler å rengjøre fettfiltrene minst annenhver måned.

ADVARSEL – Brannfare!

Fettavleiringene i fettfiltrene kan antennes.

▶ Rengjør fettfiltrene regelmessig.

OBS!

Fettfiltrene kan skades ved innklemming.

▶ Fettfiltrene må ikke komme i klem.

Merk: Ved rengjøring av fettfiltre i oppvaskmaskin kan det oppstå lett misfarging. Misfarging påvirker ikke funksjonen til fettfiltrene.

Forutsetning: Fettfiltrene er demontert.

→ "Demontere fettfiltre", Side 20

1. Ta hensyn til informasjonen om rengjøringsmidlene. → "Rengjøringsmiddel", Side 20
2. Sett fettfiltrene löst inn i oppvaskmaskinen. Ikke vask sterkt tilsmussede fettfiltre i oppvaskmaskinen.
   Bruk et spesielt fettløsningsmiddel ved hardnakket smuss. Fettløsningsmidler fås hos kundeservice eller i vår nettbutikk.
3. Start oppvaskmaskinen.
   Velg maks. 70 °C i temperaturinnstillingene.
4. La fettfiltrene dryppe godt av.

7.6 Rengjøre fettfiltre for hånd

Fettfiltrene filtrerer ut fettet fra matosen. Fettfiltre som rengjøres regelmessig, sørger for høy grad av fettabsorpsjon. Vi anbefaler å rengjøre fettfiltrene minst annenhver måned.

ADVARSEL – Brannfare!

Fettavleiringene i fettfiltrene kan antennes.

▶ Rengjør fettfiltrene regelmessig.

Forutsetning: Fettfiltrene er demontert.

→ "Demontere fettfiltre", Side 20

1. Ta hensyn til informasjonen om rengjøringsmidlene. → "Rengjøringsmiddel", Side 20
2. Bløtlegg fettfiltrene i varmt såpevann. Bruk et spesielt fettløsningsmiddel ved hardnakket smuss. Fettløsningsmidler fås hos kundeservice eller i vår nettbutikk.
3. Rengjør fettfiltrene med en børste.
4. Skyll fettfiltrene nøye.
5. La fettfiltrene dryppe godt av.

7.7 Montere fettfiltre

OBS!

Fettfiltre som faller ned, kan skade koketoppen under.

▶ Hold en hånd under fettfilteret.

1. Sett inn fettfiltrene.
2. Fell opp fettfiltrene og la låsene smekke på plass.
3. Påse at låsene smekker skikkelig på plass.

8 Utbedring av feil

Du kan selv utbedre små feil på apparatet. Benytt deg av informasjonen om feilsøking før du tar kontakt med kundeservice. På den måten unngår du unødige kostnader.

⚠️ ADVARSEL – Fare for personskade!

Ukyndige reparasjoner er farlig.

• Kun opplært fagpersonell skal utføre reparasjoner på apparatet.
• Ta kontakt med kundeservice dersom apparatet er defekt.

⚠️ ADVARSEL – Fare for elektrisk støt!

Ukyndige reparasjoner er farlig.

• Kun opplært fagpersonell skal utføre reparasjoner på maskinen.
  Det må kun brukes originale reservedeler til reparasjon av maskinen.
  Dersom det oppstår skader på apparatets strøm-kabel, må den skiftes ut av produsenten, kundeservice eller av en annen kvalifisert person for å unngå at det oppstår fare.

8.1 Funksjonsfeil

Feil Årsak og feilsøking

Apparatet virker ikke. Støpselet på strømledningen er ikke satt i.
	► Koble apparatet til strømnettet.
	Sikringen er defekt.► Kontroller sikringen i sikringsskapet.
	Svikt på strømforsyningen.► Kontroller om lyset i rommet eller andre apparater i rommet virker.
LED-belysningen fun-gerer ikke.	Ulike årsaker er mulige.► Defekte LED-lamper må kun skiftes ut av produsenten, produsentens kundeservice eller autoriserte fagfolk (elektrikere).► Ta kontakt med kundeservice.→ "Kundeservice", Side 22

9 Kundeservice

Innenfor E∅S får du funksjonsrelevante original-reserve- deler i samsvar med gjeldende økodesigndirektivet hos vår kundeservice i minst 10 år fra apparatet bringes ut på markedet.

Merk: I rammen av produsentens garantivilkår er bruk av kundeservice gratis.

Du får detaljert informasjon om garantitid og garantivilkår i ditt land hos vår kundeservice, din forhandler eller på våre nettsider.

Når du tar kontakt med kundeservice, trenger du produktnummer (E-Nr.) og produksjonsnummer (FD) for apparatet.

Kontaktinformasjonen for kundeservice finner du i den vedlagte kundeserviceoversikten eller på våre nettsider.

9.1 Produktnummer (E-Nr.) og produksjonsnummer (FD)

Alt etter modell er typeskiltet plassert:

■ innvendig i apparatet (demonter fettfilteret).
■ på oppsiden av apparatet.

Du kan skrive ned opplysningene, slik at du har data for apparatet og telefonnummeret til kundeservice raskt tilgjengelig når du trenger dem.

10 Tilbehør

Tilbehør kan kjøpes hos kundeservice, hos forhandleren eller på Internett. Bruk bare originalt tilbehør, ettersom dette er nøyaktig tilpasset apparatet. Tilbehør er apparatspesifikt. Oppgi alltid den nøyaktige betegnelsen (E-nr.) på apparatet når du kjøper tilbehør. → Side 22

Du kan få mer informasjon om hvilket tilbehør som finnes for apparatet ditt i katalogen vår, i nettbutikken eller hos kundeservice.

www.bosch-home.com

Tilbehør Bestillingsnummer

Clean Air standard luktfilter – tilbehør DWZ2IT1B4

Tilbehør Bestillingsnummer

Clean Air standard sirkulasjonssett

DWZ2IT1I4

Gripelist – 60 cm, rustfritt	DSZ4685
stål

Gripelist – 90 cm, rustfritt stål

DSZ4985

Gripelist - 90 cm, svart DSZ4986

Gripelist – 60 cm, hvit DSZ4682

Gripelist - 90 cm, hvit DSZ4982

11 Avfallsbehandling

11.1 Avfallsbehandling av gammelt apparat

Med miljøvennlig avfallsbehandling kan verdifulle rå- stoffer gjenvinnes.

1. Trekk ut strømkabelens støpsel.
2. Kapp av strømkabelen.
3. Kast apparatet på en miljøvennlig måte. Du kan innhente informasjon om aktuelle muligheter for avfallsbehandling hos en spesialisert forhandler eller hos kommuneadministrasjonen der du bor.

Dette apparatet er klassifisert i henhold til det europeiske direktivet 2012/19/EU om avhending av elektrisk- og elektronisk utstyr (waste electrical and electronic equipment – WEEE).

Direktivet angir rammene for innlevering og gjenvinning av innbytteprodukter.

12 Monteringsanvisning

Vær obs på disse opplysningene når apparatet skal monteres.

12.1 Leveringsinnhold

Etter fjerning av emballasjen må du kontrollere alle delene med henblikk på transportskader og forvisse deg om at ingen deler mangler.

Avhengig av apparatets utstyr

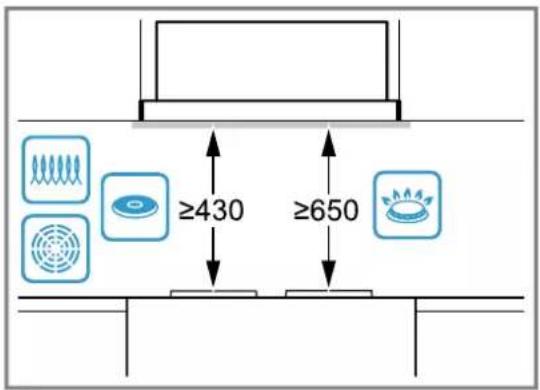

12.2 Sikkerhetsavstander

Overhold apparatets sikkerhetsavstander.

Tilbakesugde forbrenningsgasser kan føre til forgiftning. lldsteder som er avhengige av romluft (f.eks. varmeapparater og varmtvannsberedere som drives med gass, olje eller kull), bruker forbrenningsluften fra oppstillingsrommet og leder avgassene gjennom et avgassanlegg (f.eks. skorstein) ut i det fri. I forbindelse med en innkoblet ventilator trekkes det romluft fra kjøkkenet og rommene ved siden av. Uten tilstrekkelig tilførselsluft oppstår et undertrykk. Giftige gasser fra skorstein eller avtrekkssjakt suges tilbake inn i oppholdsrommene.

- Sørg alltid for nok lufttilførsel när apparatet skal brukes i utluftingsmodus samtidig med et ildsted som er avhengig av romluft.

Sikker bruk er kun mulig dersom undertrykket i rommet hvor ildstedet er plassert, ikke overskrider 4 Pa (0,04 mbar). Dette kan oppnås dersom forbrenningsluften kan strømme gjennom åpninger som ikke kan lukkes, som f.eks. i dører, vinduer, i forbindelse med en murkasse for tilførsels-/utblåsningsluft eller ved hjelp av andre tekniske tiltak. Bare en murkasse for tilførsels-/utblåsningsluft er alene ikke tilstrekkelig for å sikre at grenseverdien overholdes.

Du bør uansett rådføre deg med ansvarlig skorsteinsfeiemester som kan bedømme husets tilførsels- og avtrekksluft og foreslå et passende tiltak for ventilasjonen.

Dersom apparatet utelukkende brukes i sirkulasjonsdrift, er det ingen begrenninger.

Tilbakesugde forbrenningsgasser kan føre til forgiftning.

Dersom en ventilator installeres sammen med et romluftavhengig ildsted, må strømtilførselen til ventilatoren utstyres med en egnet sikkerhetsbryter.

Tilbakesugde forbrenningsgasser kan føre til forgiftning.

• Avtrekksluften må ikke ledes inn i en røykeller avgasskanal som er i bruk.
• Avtrekksluften må ikke ledes inn i en sjakt som brukes til utlufting av rom med ildsted.
  Dersom avtrekksluften skal føres igjennom en røyk- eller avgasskanal som ikke er i bruk, må det først innhentes tillatelse fra brannvesenet.

⚠ ADVARSEL – Kvelningsfare!

Barn kan få emballasjen over hodet eller vikle seg inn i den og kveles.

▶ Hold emballasjen borte fra barn.
▶ Barn må ikke få leke med emballasjen.

⚠️ ADVARSEL – Brannfare!

Fettavleiringer i fettfilteret kan antennes.

▶ Pass på å overholde de angitte sikkerhetsavstandene for å unngå opphopning av varme.
Følg installasjonsveiledningene for husholdningsapparatene. Dersom installasjonsveiledningene for husholdningsapparatene foreskriver en annen avstand, velger du all-tid den største avstanden. Dersom gass-kokesoner og el-kokesoner brukes sam-tidig, er det den største angitte avstanden som gjelder.

Fettavleiringer i fettfilteret kan antennes.

• Aldri bruk åpen flamme i nærheten av apparatet (f.eks. ved flambering).
• Apparatet må kun installeres i nærheten av ildsted for fast brensel (f.eks. ved eller kull) dersom det finnes et lukket deksel som ikke kan tas av. Det må ikke forekomme gnistsprut.

⚠ ADVARSEL – Fare for personskade!

Komponenter inni apparatet kan ha skarpe kanter.

Endringer på elektriske eller mekaniske komponenter er farlige og kan føre til feilfunksjon.

Gjennomfør ingen endringer på elektriske eller mekaniske komponenter.

⚠ ADVARSEL – Fare for elektrisk støt!

Inne i apparatet er det komponenter med skarpe kanter som kan skade tilkoblingsledningen.

• Kun opplært fagpersonell skal utføre reparasjoner på maskinen.
  Det må kun brukes originale reservedeler til reparasjon av maskinen.
  Dersom det oppstår skader på apparatets strømkabel, må den skiftes ut av produsenten, kundeservice eller av en annen kvalifisert person for å unngå at det oppstår fare. Ukyndige installasjoner er farlig.

- Maskinen må kun tilkobles og brukes i henhold til angivelsene på typeskiltet.

Når apparatet er innebygd, må strøm-kabelens støpsel være fritt tilgjengelig. Hvis fri tilgang ikke er mulig, må det i henhold til kravene i overspenningskategori III og i henhold til regelverket monteres en skille-bryter som kobler fra alle poler i den faste elektriske installasjonen.

12.4 Informasjon om monteringssituasjonen

■ Monter dette apparatet i et kjøkkenskap.
■ Følg den vedlagte installasjonsveiledningen när du monteres ekstra spesialtilbehør.
- Bredden på damphetten må tilsvare minst bredden på koketoppen.

■ For at matosen skal fanges opp optimalt, må apparatet monteres midtstilt over platetoppen.

12.5 Informasjon om avtrekkskanalen

Produsenten av apparatet har ikke garantiansvar ved reklamasjoner som skyldes rørlengden.

■ Bruk et kort og rett avtrekksrør med størst mulig diameter.
■ Lange og ujevne avtrekksrør, mange bøyer og små rørdiametre gir redusert avtrekk og økt viftestøy.
■ Bruk et avtrekksrør av ikke-brennbart materiale.
- For å unngå kondensat-retur bør avtrekksrøret monteres i 1° helning i forhold til apparatet.

12.6 Informasjon om den elektriske tilkoblingen

For å koble apparatet til strømmen på en sikker måte, må du følge disse anvisningene.

⚠️ ADVARSEL – Fare for elektrisk støt!

12.7 Generell informasjon

Følg disse generelle anvisingene i forbindelse med installasjonen.

• I forbindelse med installasjonen må det tas hensyn til de aktuelle gyldige byggeforskrifter og forskriftene fra strøm- og gassforsyningen på stedet.
  ■ I forbindelse med luftavtrekk må de aktuelle lovene og forskriftene følges.
• For at det skal være uhindret adgang til apparatet ved service, må du velge et lett tilgjengelig monteringssted.
  ■ Apparatets overflater er ømfintlige. Unngå skader ved montering.

12.8 Montering

Kontrollere innbyggingsskap

1. Kontroller om innbyggingsskapet er vannrett og har tilstrekkelig bæreevne.
   Apparatets maksimale vekt er 18 kg.
   Merk: Vær obs på spesifikasjonene fra skapprodu-senten med tanke på innbyggingsskapets bæreevne.
2. Påse at innbyggingsskapet tåler opptil 90 °C varme.
3. Påse at innbyggingsskapet fortsatt er stabilt etter utskjæringsarbeidene.
4. Påse at innbyggingsskapet passer til følgende mål:

Bredde 600 mm

Dybde min. 320 mm

Høyde min. 390 mm

Klargjøre innbyggingsskapet

Forutsetning: Skapet må være egnet til innbygging.

→ "Kontrollere innbyggingsskap", Side 25

1. For å unngå skader må du dekke til platetoppen.
2. Påse at innbyggingsskapet fortsatt er stabilt etter utskjæringsarbeidet.
3. Dersom skapdybden er mindre enn 320 mm, må du fjerne en del av bakveggen.
4. Lag en utskjæring til rørforbindelsen.

1. Hvis det er bunn i skapet, må den fjernes.
2. Fjern spon.
3. Merk opp festepunktene på innsidene av skapet med den medfølgende sjablongene, og stikk dem opp med en spissmeisel.

1. Skru inn de 4 vedlagte skruene til holdevinklene med inntil 5 mm avstand.

Klargjøre apparatet

1. Sett holderne til vegglisten inn i utsparingene på baksiden av apparatet og klapp dem inn mot midten av apparatet.

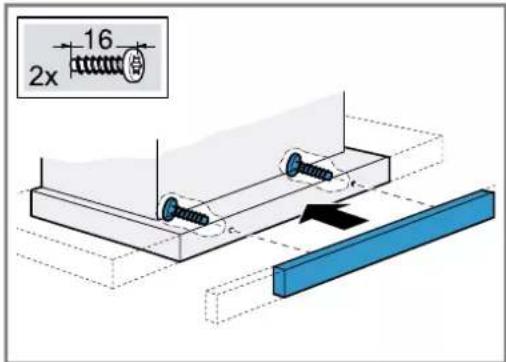

1. Fest gripelisten til filteruttrekket med de vedlagte skruene.

1. Stikk den vedlagte strømkabelen i apparatet og sikre den med strekkavlastningen.

1. Skru fast de 2 holdevinklene på apparatet. Pass på at skruene er i riktig posisjon. Skru inn skruene inntil 8 mm.

Montering av apparatet

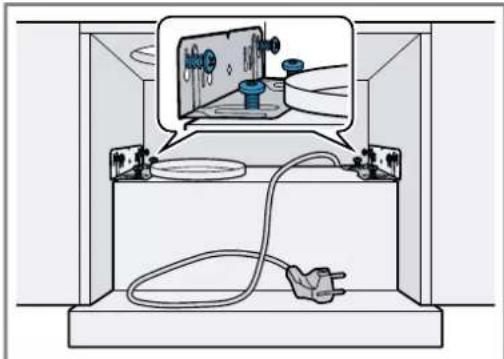

1. Heng apparatet med holdevinklene på skruene i skapet, juster det og skru det fast.

1. Apparatbredde 90 cm: Dra filteruttrekket helt ut. I tillegg skal apparatet skrus fast til overskapene på siden nedenfra med 2 skruer på venstre side og 2 skruer på høyre side.

1. Tilpass vegglisten til avstanden mellom apparatet og veggen.

1. Monter fettfiltrene.

2. Koble sammen rørene.

3. Koble til det elektriske.

Merk:

Endre stoppunktet til filteruttrekket

På enkelte apparatutførelser kan stoppunktet til filteruttrekket endres. På disse apparatene følger det med en avstandsholder for å kunne justere gripelisten til apparatet slik at den flukter med innbyggingsskapet.

1. Dra filteruttrekket forover.
2. Forkort avstandsholderen som ønsket, og stikk den i den angitte åpningen.

Sisällysluettelo

KÄYTTÖOHJE

Forkert udførte reparationer er farlige.

Forkert udførte reparationer er farlige.

▶ Følg anvisningerne om rengøring.

→ "Rengøring af apparat", Side 46

3 Miljøbeskyttelse og besparelse

■ Damp og kondensvand fra madlavningen reduceres.

▶ Tryk på 1,2 eller 3

Tænde belysning

Egnede rengøringsmidler fås hos kundeservice eller i online-shoppen.

ADVARSEL – Fare for elektrisk stød!

→ "Rengøringsmidler", Side 46

Forkert udførte reparationer er farlige.

Forkert udførte reparationer er farlige.

▶ Brug beskyttelseshandsker.

Forkert udførte reparationer er farlige.
