Produkttyp	Uppblåsbar båt (badbåt)
Modell	IAN 61553 / Isolate 290
Märke	Crivit
Längd	Ca 272 cm
Bredd	Ca 141,5 cm
Höjd	Ca 62 cm
Vikt	Ca 6 kg
Maximal last	260 kg (573,3 lbs)
Maximalt antal personer	2 vuxna + 2 barn (eller 2 vuxna / 2 barn enligt manual)
Maximalt lufttryck	0,04 bar (0,58 psi)
Designkategori	D (skyddade vatten)
Standard	ISO 6185-1, Kategori I
Kammare	Säkerhetskammare (skruvventil), garret (proppventil), flytkammare (skruvventil)
Medföljande tillbehör	2 paddlar med droppringar, 2 rep (600 cm & 200 cm), sjösäck, förvaringspåse, reparationssats, kontrollinjal, avluftningsrör, instruktioner
Material	PVC (som för typiska uppblåsbara båtar)
Strömkälla	Ingen (manuell framdrivning)
Garanti	3 år
Underhåll	Rengör med färskvatten och mild tvål; torka noggrant; förvara på ren, torr plats borta från solljus och gnagare
Reparationer	Använd medföljande reparationssats för små skador; låt torka i 12 timmar efter reparation
Säkerhetsanmärkningar	Använd alltid certifierad flytväst; undvik överpumpning; lämna inte båten obevakad på vattnet; fördela lasten jämnt

Vanliga frågor - IAN 61553 CRIVIT

Vilket är det maximala antalet personer som kan använda denna båt?

Båten är utformad för maximalt 2 vuxna och 2 barn (eller 2 vuxna/2 barn enligt specifikation). Maximal last är 260 kg.

Hur blåser jag upp båten korrekt?

Blås upp i denna ordning: först säkerhetskammaren (skruvventil), sedan garret (proppventil), och slutligen flytkammaren. Använd en vanlig fot- eller kolvpump; använd aldrig kompressor. Måltryck är 0,04 bar. Kontrollera med medföljande kontrollinjal.

Vad gör jag om båten får en punktering?

Vid små skador, använd medföljande reparationssats. Töm båten på luft, rengör området med alkohol, grova med fint sandpapper, applicera lim på både lapp och båt, vänta 3 minuter, tryck fast ordentligt, och låt torka i 12 timmar innan du blåser upp igen.

Hur rengör och förvarar jag båten?

Efter användning, skölj med färskvatten och mild tvål för att ta bort salt och sand. Torka helt. Förvara på en ren, torr plats borta från direkt solljus och stora temperaturväxlingar. Håll utom räckhåll för gnagare.

Vad är garantiperioden?

Båten levereras med 3 års garanti som täcker material- och tillverkningsfel. Spara kvittot. Kontakta servicehotline för reklamationer.

Kan jag använda båten i havet?

Båten är utformad för skyddade vatten (designkategori D), lämplig för små sjöar, floder, kanaler och nära kustvatten i lugna förhållanden (vind upp till styrka 4, våghöjd upp till 0,3 m). Undvik öppet hav.

Hur monterar jag paddlarna?

Anslut de två paddelrören tills de klickar. För in änden genom paddellåset, skjut sedan på droppringen. Se till att paddellåsen är säkrade för att förhindra lossning på vattnet.

Är det säkert att lämna båten obevakad på vattnet?

Nej. Lämna aldrig båten obemannad på vattnet eftersom den kan driva iväg snabbt. Håll dig alltid inom 300 m från stranden.

Kan jag transportera båten uppblåst?

Nej. Transportera aldrig båten uppblåst på ett fordon. Töm alltid luften och använd medföljande förvaringspåse.

Vad gör jag om någon faller överbord?

Återinträde måste ske via fören eller aktern för att undvika kantring. Använd alltid flytväst och håll båten balanserad.

BRUKSANVISNING IAN 61553 CRIVIT

SE Innehållsförteckning

Översikt 22

Tekniska data / Använda symboler 23

Delbeteckning / Innehåll 23

Ändamålsenlig användning 23

Förhällningsregler / Säkerhetsanvisningar 24

Risk för personskador 24

Undvik materiella skador 25

Montering 25

Ordningsföljd för uppumpning 26

Kontroll av trycket 27

Mätremsa och kontrollinjal 27

Fyllning av luftkamrarna 27

Lina 27

Skötsel / Underhåll / Förvaring 28

Reparation 29

Anvisningar för avfallshantering 29

3 års garanti 29

Läs igenom hela bruksanvisningen noga innan artikeln sätts samman och används.

Spara bruksanvisningen för senare läsning! Den innehåller viktig information om produkten, dess uppbyggnad, användning och skötsel samt säkerhetsregler. Eftersom vattensport alltid

kan innebära risker kan goda kunskaper om produkten förhindra personskador eller till och med dödsfall.

Tekniska data / Använda symboler

→ ● ⇔ Max. lufttryck: 0,04 bar (0,58 psi)

Längd: ca. 272 cm

Bredd: ca 141,5 cm

Höjd: ca 62 cm

Vikt: ca 6kg

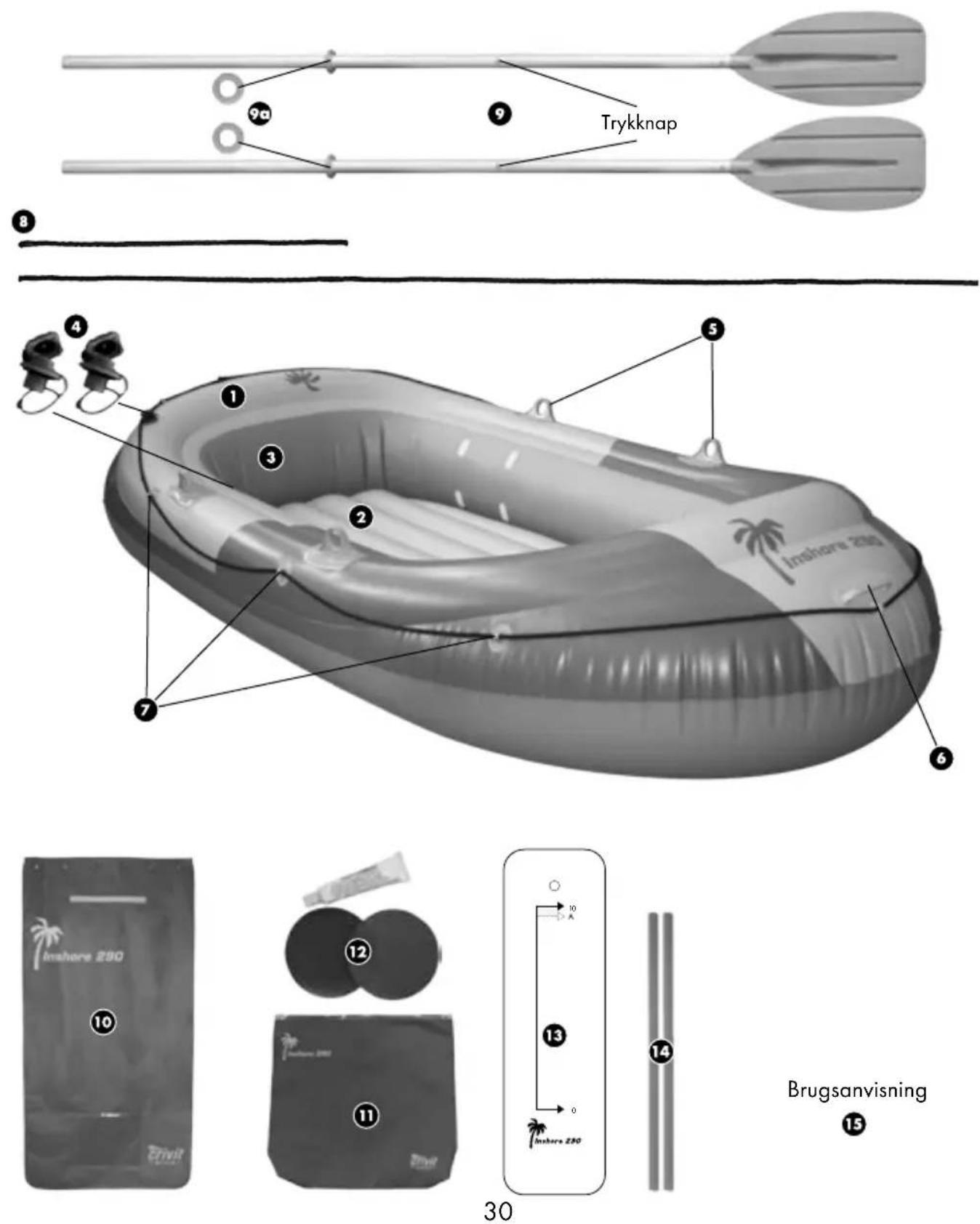

Delbeteckning / Innehåll

1 ...... Säkerhetskammare med skruvventil 1

2 ...... Bottenkammare med pluggventil 2

⑦ ...... Öglor för lina (9 x)

8 .... Lina (2 x) (1 x 600 cm / 1 x 200 cm)

9 ...... Åra (2 x)

9a Droppring (2 x)

10 Sjösäck (1 x)

11 Fövaringsväskä (1 x)

12 Reparationsats (1 x)

13 Kontrollinjal (1 x)

14 Avluftningsrör (2 x)

15 Bruksanvisning (1 x)

Ändamålsenlig användning

Denna artikeln är avsedd för privat bruk.

Båtkategori D "skyddade vatten": Utvecklad för användning i skyddade, kustnära vatten, små bukter, på små sjöar, smala floder och kanaler vid väderförhållanden med en vindstyrka på upp till 4 och signifikant våghöjd på upp till 0,3 m och enstaka vågor med en höjd på högst 0,5 m kan uppstå pga tex passerande fartyg.

INSHORE 290

Förhällningsregler / Säkerhetsanvisningar

Badbåten är en kontrollerad och säker artikel för vattensport. Trots detta ber vi dig uttryckligen att följa dessa regler och föreskrifter:

OBSERVERA!

Din försiktighet och självkännedom på vattnet är enormt viktiga.

Överskatta aldrig din styrka och styrförmåga! Håll dig alltid i närheten av stranden!

Beakta väderförhållanden, ovädersvarningar och eventuella ljussignaler!

OBSERVERA!

Beakta alltid säkerhetsreglerna och de gällande lagarna och förordningarna för sjöar och öppna vatten och bär alltid en godkänd flytväst för din egen säkerhet.

WARNING!

Kvävningsrisk för barn! Låt aldrig barn leka med förpackningsmaterialet eller artikeln utan uppsikt.

WARNING!

Skulle en person falla överbord måste båten alltid äntras igen via fören eller aktern Vid äntring från sidan är risken mycket stor att båten kantrar.

Risk för personskador!

Varning för frånlandsvind!

Varning för strömmar ut från land!

• Beakta angivelserna på typskylten, tillåten nyttolast och antal personer samt varningsanvisningar.
• Följ alltid de lokala sjöfartsreglerna.
• Ta inte med några vassa eller spetsiga föremål.
• Badbåten måste skyddas mot syror och andra vätskor som kan skada materialet.

De kan orsaka skador som ej går att reparera.

• Skydda badbåten mot värme och eld! Var försiktig med glödande cigarette!
• Akta så att du inte hamnar på steniga underlag för att undvika skador på skrovet.
• Lämna under inga omständigheter badbåten om en av de tre flytkamrarna skadas när du är på vattnet. Flytkraften i fyra intakta kammare räcker för att hålla badbåten säkert flytande.
• Transportera aldrig badbåten på fordon i uppblåst tillstånd.
• Lämna aldrig badbåten obemannad på vattnet. Den driver bort snabbare än man kan simma ikapp den.
• Försäkra dig alltid om att du har paddel med dig innan du använder badbåten.

Annars kan badbåten inte manövreras tillräckligt.

- Gör inga tekniska ändringar på badbåten. Ändringar av alla slag kan skada artikelns funktion.

- Använd aldrig badbåten under påverkan av alkohol, droger eller mediciner.

- Överskatta aldrig din styrka och anpassa kraften i paddlingen så att du utan ansträngning kan paddla tillbaks den sträckan du har tillryggalagt. Håll dig inom skyddade zoner högst 300 m från land och håll uppsikt över växlande vind och strömmar som kan försvåra den fortsatta färden.

Undvik materiella skador!

• Alla uppblåsbara artiklar är känsliga för kyla. Veckla därför aldrig ut eller pumpa artikeln vid temperaturer under 15° C!
• Om lufttrycket ökar i solskenet måste det jämnas ut genom att luft släpps ut.
• Se till att artikeln – i synnerhet i uppumpat tillständ – inte kommer i kontakt med sten, grus eller spetsiga föremål och aldrig blir skurad eller slipad eftersom detta kan skada folien.
• Stick endast in därför avsedda pumpadaptrar i säkerhetsventilen. Annars kan ventilen skadas.
• Pumpa ej upp badbåten för hårt. Då kan de svetsade fogarna spricka. Stäng ventilerna ordentligt efter varje pumpning.
• Undvik kontakt med vassa, heta, spetsiga och farliga föremål.

Montering

På grund av artikelns storlek bör monteringen alltid utföras av två vuxna personer. Utför monteringens olika steg i den angivna ordningsföljden. Detta gäller i synnerhet vid uppblåsningen av de tre luftkamrarna eftersom trycket annars kan fördelas fel. Badbåten kan då bli instabil och dess egenskaper påverkas.

1. Välj en plan och ren yta med tillräckligt mycket plats för att packa upp och veckla ut badbåten. Förvissa dig om att alla delar finns med och är hela och felfria.

2. Från och med andra gången badbåten monteras bör man kontrollera att den är fri från skador, håll och revor och annars täta dem enligt beskrivning nedan. När badbåten en gång är i vattnet kan eventuella skador inte längre repareras.

Montering av årorna (bild 1, 2)

Viktigt!

Årorna får inte tas bort från årtullarna när båten används på vattnet utan måste sitta kvar fast i årtullarna !

- Sätt ihop årornas båda rör så att tryckknapparna hör- och synbart klickar på plats. Skjut änden av röret genom årtullen och säkra åran genom att föra på en droppring. Upprepa proceduren med den andra åran på båtens andra sida.

Båtens kammare ⚡ försedda med varsin gångad öppning för de medföljande skruvventilerna. Lägg ventilens ögla ∅ver den gångade öppningen ⚠å att den sitter ordentligt fast i den därför avsedda skåran. Detta kräver lite fingerkänsla och tålamod men måste utföras noggrant så att ventilen sedan inte kan lossna från öppningen.

Skruva nu fast basen Ⓐ medsols i den gängade öppningen.

• Pumpa upp luftkamrarna i rätt ordningsföljd.
• Rekommenderat tryck är 0,04 bar (= 40 mbar = 0,58 psi).
• Undvik att pumpa kamrarna för hårt eftersom det kan leda till att svetsfogarna töjs eller till och med spricker.
• Använd en vanlig fotpump som finns i handeln för att blåsa upp badbåten eller en dubbelverkande kolvpump med passande munstycken och ev. manometer.
• Använd aldrig en kompressor eller tryckluftsflaska för att blåsa upp badbåten. Det kan skada artikeln.
• Pumpa alltid upp alla luftkamrarna helt.

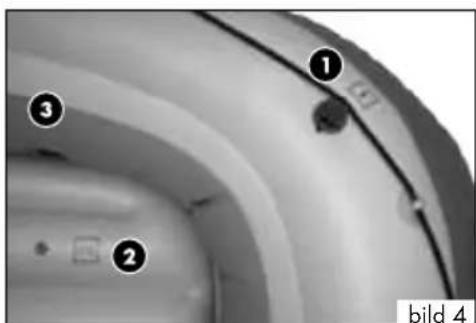

Ordningsföljd för uppumpning (bild 4)

Kontrollera alltid lufttrycket efter pumpning enligt beskrivningen "Kontroll av lufttrycket" på s. 27.

Pumpa upp luftkamrarna i följande ordning:

1. ① Säkerhetskammare med skruvventil ①

2. ①ottenkammare med pluggventil ②

3. ④lytkammare med skruvventil 3

□ = märkning på båten

PVC-materialet töjer sig efter att artikeln har pumpats upp för första gången och återfår sedan inte sin ursprungsform igen.

Tänk på att uppgifterna kan variera något beroende på last och yttertemperatur.

Pumpa upp luftkammaren Ⓞ så att den känns fast och inga veck syns längre i materialet. Om du trycker med tummen på luftkammaren ska den ge efter lite.

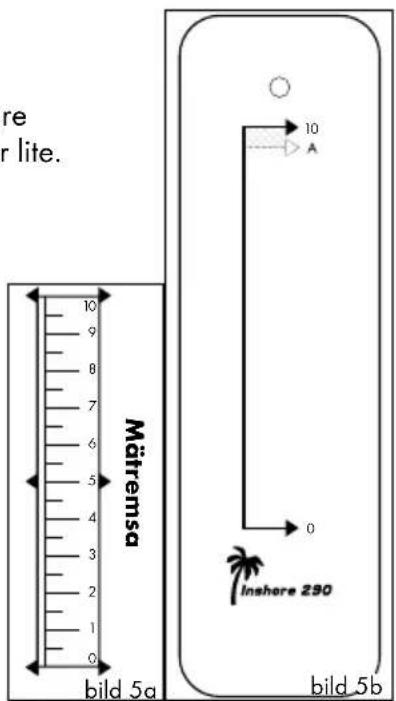

Mätremsa och kontrollinjal (bild 5a, b)

För att kontrollera trycket i luftkamrarna / lägger 1 du kontrollinjalens → 0 (bild 5b) över ←→ 0 på mätremsan (bild 5a) på artikeln.

Vid den första uppumpningen får de maximala töjningen av mätremsan INTE nå förbi position A på kontrollinjalen.

Efter första användningen ska artikeln alltid pumpas upp så att 10 på mätremsan ligger mellan position A och position 10 på kontrollinjalen.

Fyllning av luftkamrarna (bild 6)

① Säkerhetskammare med skruvventil

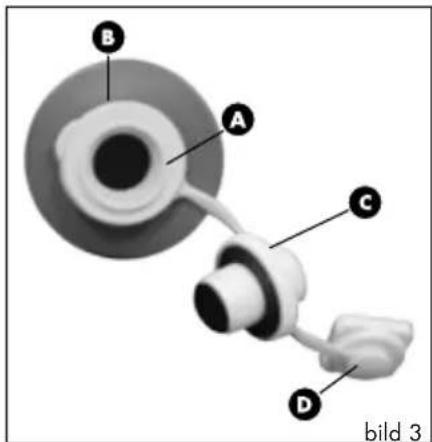

1. Fyll kamrarna ①/②med luft och stäng ventillocket (Bld 3, s. 26) medsols.

2 Bottenkammare med pluggventil

1. Öppna ventilen A.
2. Pumpa upp luftkammaren.
3. Stäng ventilen och försänk den genom att trycka ner den lätt.

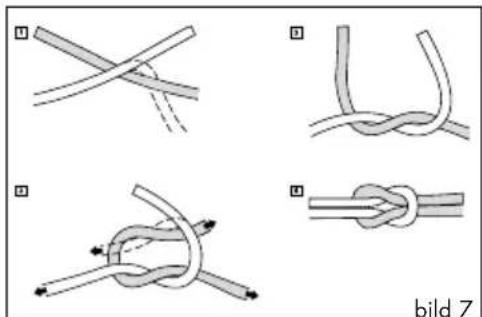

Fäst den 600 cm långa linan i båtens öglor. Säkra linan med en råbandsknop (bild 7).

Släpp ut luften ur båten så här:

1. För att släppa ut luften ur bottenkammaren 2drar du upp pluggventilen ur försänkningen och trycker lätt på sidan av ventilen eller använder ett avluftningsrör .12
2. För att släppa ut luften ur säkerhets- och flytkammaren 1/3skruvar du loss skruvventilerna helt ifrån basen.

Sjösäck

Med artikeln följer en sjösäck Ísom kan användas för att transportera och förvara badbåten i.

För förslutning används ett 200 cm rep.

Sjösäcken kan även användas ombord för stänkskyddad förvaring av proviant, kläder etc.

Tänk dock på att artikeln inte är vattentät och förvara inte känsliga föremål som kameror i den.

För användning ombord rekommenderar vi att du tar bort repet, rullar ihop den övre änden platt och använder kardborrbanden för att försluta.

Förvaringsväskå (bild 8)

Med artikeln följer dessutom en stänkskyddad förvaringsväskå Ⓡsom kan monteras på baksidan av den främre sitsens ryggstöd med hjälp av kardborrband. Här kan mindre föremål förvaras torrt.

Ej heller denna artikeln är dock helt vattentät, så förvara inte heller här några ömtåliga saker.

Var alltid 2 personer för att transportera badbåten. Använd linan i aktern och bärhandtaget i fören Ⓞ för att lyfta.

Skötsel / Underhåll / Förvaring

! OBSERVERA!

Använd endast medel som inte innehåller syra eller bensin och aldrigsilikonbaserade produkter för skötsel av produkten.

1. Rengör din badbåt noga efter varje användning genom att skölja av den med vatten och mild såpa för att få bort saltkristaller, sandkorn och annan lätt smuts. Låt den sedan torka helt.
2. Vik ihop båten noga.
3. Förvara din badbåt på en ren och torr plats utan direkt solljus och där den inte utsätts för större temperaturförändringar. Se till att den inte förvaras deformerad utan jämnt och utom räckhåll för gnagare.

Reparation ! OBSERVERA!

Vid större skador bör du absolut inte utföra reparationer själv.

Mindre skador kan repareras med den medföljande reparationssatsen.

1. Släpp ut luften helt ur badbåten och rengör det skadade stället med en alkoholbaserad lösning. Rugga upp ytan runt hålet eller revan lätt med ett fint sandpapper.
2. Skär till en lagningslapp som täcker det skadade området och sticker ut 1,25 cm på alla sidorna.
3. Lägg lim på både det skadade området på badbåten och på lagningslappen. Låt limmet torka ca 3 minuter.
4. Tryck fast lagningslappen hårt med ett mjukt föremål. Se till så att du arbetar på ett jämnt underlag utan veck och ojämnheter. Ta bort ev. luftblåsor genom att arbeta mjukt med ett rundat föremål ifrån mitten och ut mot kanterna.
5. Vänta minst 12 timmar efter reparationen innan du pumpar upp badbåten igen.

Anvisningar för avfallshantering

Sortera förpackning och produkt på ett miljövänligt sätt! Vänd dig till en miljöstation eller din kommunala avfallshantering. Beakta gällande föreskrifter.

3 års garanti

Produkten har tillverkats med stor omsorg och med ständiga kontroller. Du erhåller tre års garanti på produkten. Garantitiden börjar från och med det datum du köpt produkten. Det är viktigt att du sparar kassakvittot.

Garantin gäller endast för material- och fabrikationsfel. Vid icke ändamålsenlig eller icke fackmässig användning förfaller garantin. Dina lagstadgade rättigheter, särskilt när det gäller garantianspråk begränsas inte av denna garanti. Vid garantifall ber vi dig ringa vår gratis service-hotline eller maila oss. Vi kommer alltid att hjälpa dig personligen. Vid garantifall kan du efter överenskommelse med våra service-medarbetare skicka defekta delar ofrankerat till nedan nämnda service-adress. Du erhåller då omgående en ny eller en reparerad del tillbaka utan kostnad.

Garantiden förlängs inte på grund av reparationer, lagstadgade garantianspråk eller tillmötesgåenden. Detta gäller även för utbytta och reparerade delar.

Efter garantins utgång måste uppstående reparationer betalas.

IAN: 61553

Serviceadress

Produkt-Hotline [phone] (må-fr 10 - 16, utan avgift)

Nils Grundstedt • Gröndalsvägen 161 • 11769 Stockholm

[e-mail]

- www.nws-service.com -

DELEOVERSIgT INSHORE 290

2 Bundkammer med propventil
