Produkttyp	PIR rörelsedetektor (dörr-/fönstersensor)
Varumärke	EZVIZ
Modell	T1
Detektionsteknik	Passiv infraröd (PIR)
Detektionsavstånd	12 m (39 fot) i öppet område
Detektionsvinkel	100° horisontellt
Installationshöjd	1,8 m till 2,5 m (rekommenderad 2,1 m)
Husdjursimmunitet	Upp till 25 kg (55 lb)
Kommunikation	RF 868 MHz (EU), kräver Internetlarmhub (säljs separat)
Frekvensband	867,981 MHz – 868,019 MHz
Maximal sändningseffekt	10 mW (EIRP)
Strömförsörjning	1 x 3V CR123A litiumbatteri (ingår)
Batteritid	Cirka 2 år vid normal användning
Driftstemperatur	-10°C till 55°C (14°F till 131°F)
Mått (detektor)	Cirka 65 × 50 × 42 mm (2,6 × 2,0 × 1,7 tum)
Vikt (detektor)	Cirka 85 g (3,0 oz) inklusive batteri
Installationsmetod	Väggmontering med skruvar eller klistermärke av skum (ingår)
App-stöd	EZVIZ App (iOS/Android) för installation och hantering
Garanti	2 år från inköpsdatum

Vanliga frågor - T1 EZVIZ

Hur parkopplar jag T1-detektorn med min Internetlarmhub?

Du kan lägga till detektorn via EZVIZ App genom att skanna QR-koden på enheten (Alternativ 1). Alternativt, aktivera 'Lägg till detektorer-läge' på hubben, för detektorn inom 50 cm, och tryck på knappen på baksidan av detektorn (Alternativ 2). Hubben bekräftar med en röstprompt.

Vad är maximal detektionsavstånd för T1?

Detektionsavståndet är upp till 12 meter (39 fot) i ett öppet område med 100° horisontellt synfält. Verkligt avstånd kan variera beroende på miljö och installationshöjd.

Kan T1 användas med husdjur?

Ja, T1 är husdjursimmun upp till 25 kg (55 lb). För bästa resultat, installera detektorn parallellt med monteringsytan på en höjd av 2,1 m till 2,5 m. Undvik placering där husdjur kan klättra upp på möbler inom detektionsområdet.

Hur testar jag detektionsvinkeln efter installation?

Tryck och håll in inställningsknappen på baksidan av detektorn i 3 sekunder för att gå in i testläge. Gå sedan över detektionsområdet. Detektorn återgår automatiskt till normalt läge efter 2 minuter.

Vilken typ av batteri använder T1 och hur byter jag det?

T1 använder ett 3V CR123A litiumbatteri. För att byta det, öppna batterilocket (skjut enligt pilen), dra ut isoleringsarket om det finns, ta bort det gamla batteriet, sätt i ett nytt och stäng locket. Följ säkerhetsanvisningarna för batteriavfall.

Kan jag använda T1 utomhus?

T1 är endast avsedd för inomhusbruk. Den bör installeras på en torr plats borta från direkt solljus, värmekällor och drag för att förhindra falsklarm.

Hur återställer jag T1-detektorn?

För att återställa, ta bort batteriet, vänta 10 sekunder och sätt i det igen. Detektorn startar om. Du kan behöva parkoppla den med hubben igen efter en återställning.

Vad ska jag göra om detektorn utlöser falsklarm hela tiden?

Kontrollera installationspositionen: se till att detektorn är monterad mellan 2,1 m och 2,5 m högt, borta från HVAC-ventiler, fönster eller värmekällor. Kontrollera även husdjursinställningarna och att inga föremål (som gardiner) rör sig i detektionsområdet.

Är T1 kompatibel med andra smarta hemsystem?

T1 fungerar uteslutande med EZVIZ Internetlarmhubbar (säljs separat). Den är inte direkt kompatibel med tredjeparts smarta hemhubbar om inte via EZVIZ App-integration.

Vad omfattas av garantin?

EZVIZ ger 2 års garanti som täcker defekter i material och utförande. Den täcker inte skador från felaktig hantering, obehöriga reparationer, batteriläckage eller normalt slitage. Inköpsbevis krävs.

BRUKSANVISNING T1 EZVIZ

-Lim fast skumetiketten på baksiden av sokkelen. -Fest sokkelen på monteringsoverflaten.

1. Öppna detektorns batterilucka såsom pilen i bilden nedan visar.

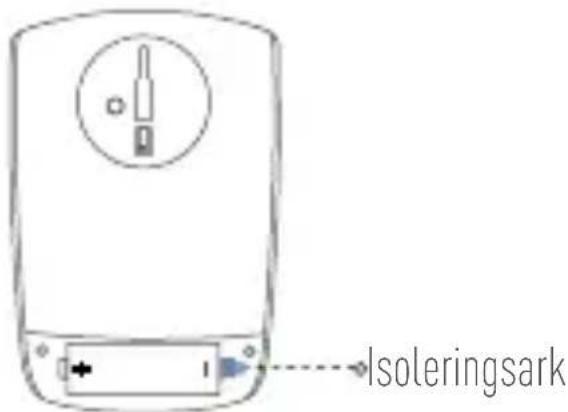

1. Ta bort isoleringsarket från batterifacket.

1. Sätt tillbaka batteriluckan.

SW

Steg 2 Anslut T1 till internetlarmhubb

T1 ska användas tillsammans med en internetlarmhubb (till exempel A1, som köps separat).

• Alternativ 1 (rekommenderat) Anslut med EZVIZ-appen

1. Installera EZVIZ-appen

- Anslut din mobiltelefon till Wi-Fi.

- Ladda ned och installera EZVIZ-appen genom att söka efter "EZVIZ" i App Store (iOS-version) eller Google Play™ (Android-version).

- Starta appen och registrera dig för ett EZVIZ-användarkonto.

2. Ansluta till T1

Logga in i EZVIZ-appen och skanna enhetens QR-kod för att ansluta den till internetlarmhubben.

• Alternativ 2 Anslut genom att använda internetlarmhubben

1. Aktivera läget för att lägga till detektorer på din internetlarmhubb. Mer information finns i snabbstartsguiden för din internetlarmhubb.

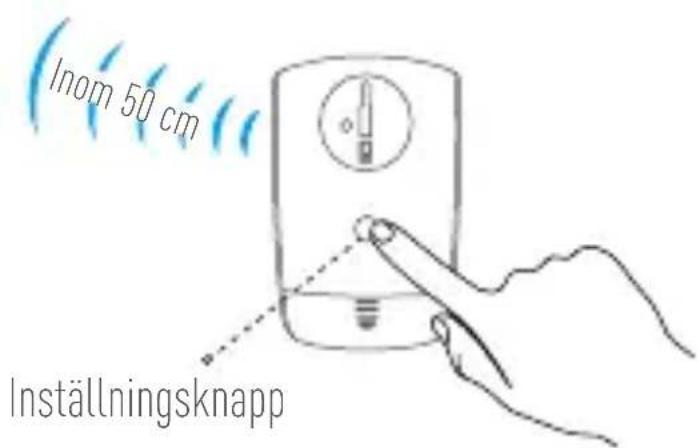

2. Placera T1 nära internetlarmhubben (inom 50 cm) och tryck på knappen på baksidan av T1 för att skicka en begäran om att lägga till den.

1. Internetlarmhubben indikerar att T1 läggs till genom att läsa upp enhetstypen och serienumret.

SW

EXPOSITION FÖR RADIOFREKVENSENERGI

Följande frekvensband och nominella gränser för överförd effekt (utstrålad och/eller ledningsburen) gäller för denna radioenhet:

Band RF 868 MHz

Frekvens Från 867,981 MHz till 868,019 MHz

Utstrålad effekt (EIRP) 10 mW

Steg 3 Installera T1

1. Välja en plats för montering

Det rekommenderas att du installerar detektorn i ett av vardagsrummets hörn. Se till att detektorn befinner sig 1,8 m till 2,5 m från marken.

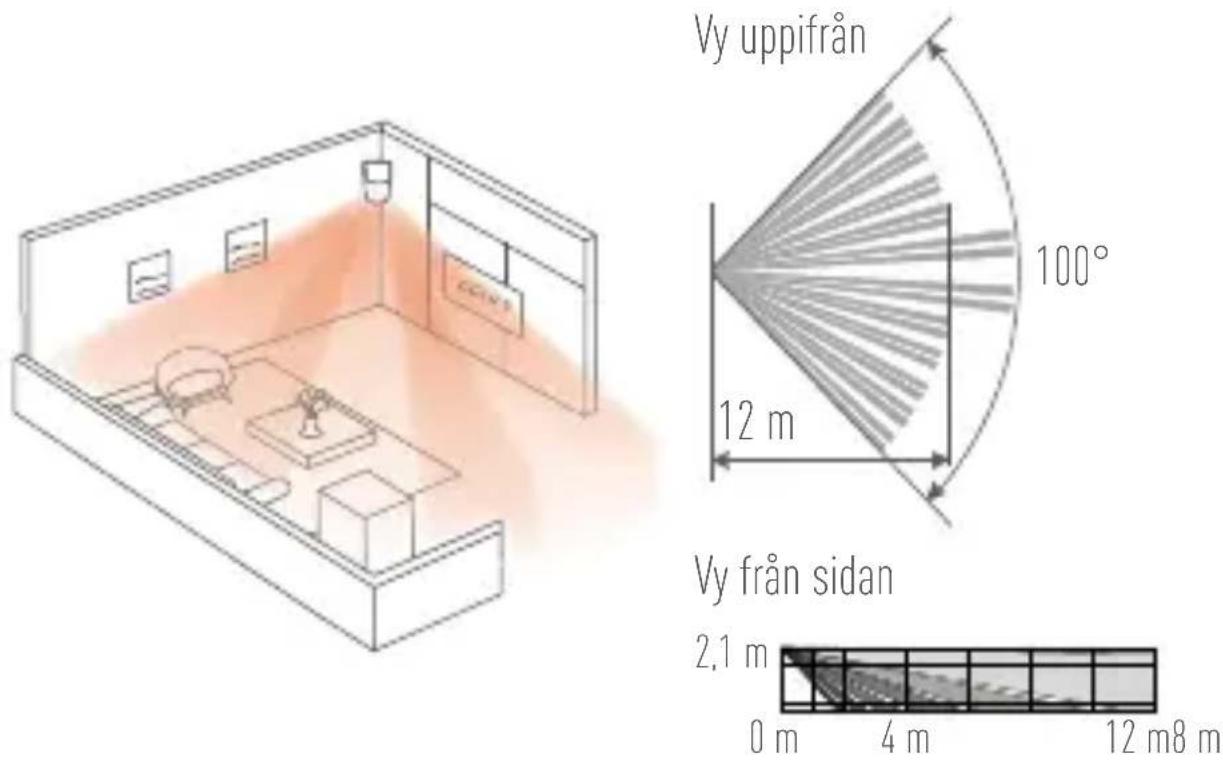

Detekteringsområdet visas i de två figurerna på höger sida.

• Installationsförslag

Detekteringssområde Installationshöjd Lutningsvinkel Husdjursimmun

6×6m 2.1m 18°X

8×8m2.1m13°X

10×10m 2.1m 8°X

12 × 12 ~m 2,1 ~m 0^

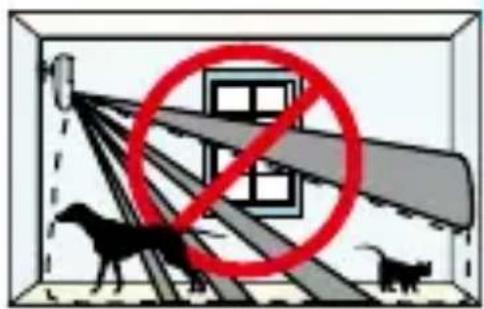

- Om du har ett husdjur hemma ska detektorn installeras parallellt med installationsytan och uppfylla följande krav.

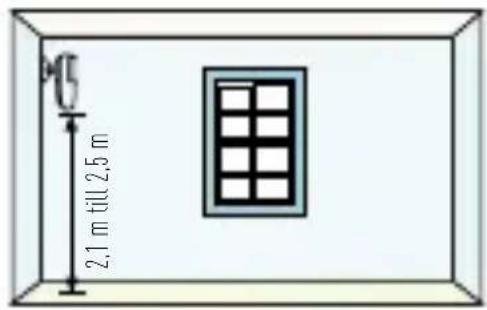

Se till att detektorn befinner sig 2,1 m till 2,5 m från marken.

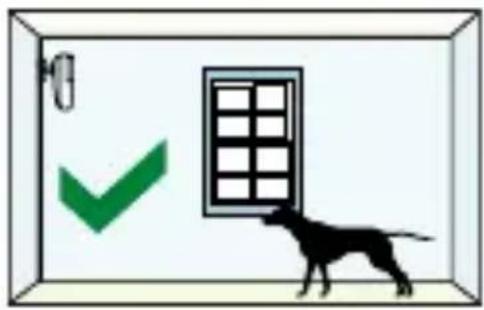

Djurets vikt bör vara mindre än 25 kg (55 lb).

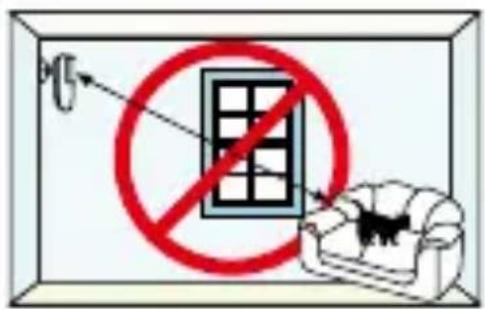

Falsklarm kan utlösas om ditt husdjur klättrar upp på soffan och kylskåpet.

Falsklarm kan utlösas om du har flera husdjur.

2. Installera sockeln

Fäst sockeln i den valda positionen med skumetiketten eller skruvarna.

Se till att installationsytan är platt och ren.

Fäst med skumetiketten

-Klistra skumetiketten på baksidan av sockeln.

-Fäst sockeln vid installationsytan.

-Borra två skruvhål motsvarande sockelns hål.

-Rikta in hålen på sockeln med borrhålen.

-Sätt skruvarna i skruvhålen för att fästa sockeln vid väggen.

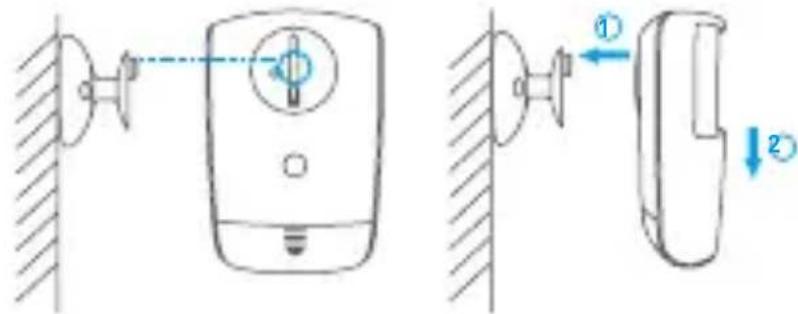

1) Fäst den vinklingsbara armen vid sockeln genom att trycka in den i sockelns hål.

2) Rikta in spåret på T1 efter haken på den vinklingsbara armen.

3) Haka på T1 på den vinklingsbara armen och skjut ned T1 så att den sitter fast.

4) Justera detekteringsvinkeln efter behov.

4. Testning (valfritt)

Du kan testa detekteringsvinkeln efter installationen.

Håll in inställningsknappen på baksidan av T1 i 3 sekunder för att växla T1 till testläget. Gå inom detekteringsområdet för att utlösa larmet.

T1 återgår automatiskt till normalt läge efter 2 minuter.

Handlinger

Trin 1 Installation af batteriet

1. Åbn detektorens batteridæksel i pilens retning som vist på figuren nedenfor.

2) Flugt rillen på T1-enheden med krogen på vinkelbeslaget.

Tack för att du har köpt produkter från Hangzhou EZVIZ Software Co., Ltd. ("EZVIZ") Denna begränsade garanti ger dig, den ursprunglige köparen av EZVIZ-produkten särskilda juridiska rättigheter. Du kan dessutom ha andra juridiska rättigheter som varierar mellan stater, provinser och jurisdiktioner. Denna garanti gäller endast för den ursprunglige köparen av produkten. "Ursprunglig köpare" innebär den kund som har köpt EZVIZ-produkten från en auktoriserad återförsäljare. Friskrivningarna, undantagen och ansvarsbegränsningarna i denna garanti gäller inte om de är förbjudna i tillämplig lagstiftning. Ingen distributör, återförsäljare, agent eller anställd är auktoriserad att göra några ändringar, utökningar eller tillägg i denna garanti.

Din EZVIZ-produkt har garanti under en period av två (2) år från inköpsdatum för material- och tillverkningsfel, eller sådan längre period som kan vara lagstadgad i det land eller den stat där denna produkt säljs, vid normal användning i enlighet med användarhandboken.

Du kan begära garantiservice genom att kontakta vår Kundservice.

För alla defekta EZVIZ-produkter med garanti, kommer EZVIZ efter eget val att, (i) reparera eller ersätta din produkt utan kostnad, (ii) byta ut din produkt mot en fungerande likvärdig produkt, eller (iii) återbetala det ursprungliga inköpspriset, under förutsättning att du tillhandahåller det ursprungliga kvittot eller en kopia av det, en kort beskrivning av felet och returnerar produkten i sin originalförpackning. Enligt EZVIZ eget omdöme kan reparation eller ersättning ske med en ny eller renoverad produkt eller komponent. Denna garanti omfattar inte fraktkostnader, försäkringar, eller andra tilläggskostnader du har när du returnerar produkten.

Förutom där det är förbjudet i tillämplig lagstiftning är detta din enda och exklusiva gottgörelse enligt denna garanti. Alla produkter som antingen har reparerats eller ersatts enligt denna garanti kommer att omfattas av villkoren i denna garanti under nittio (90) dagar från leveransdatum, eller den återstående ursprungliga garantiperioden, beroende på vilken som är längst.

Garantin gäller inte för följande och upphävs:

• Om garantianspråket sker utanför garantiperioden eller om inköpsbeviset inte tillhandahålles,
• För eventuellt funktionsstörning, defekt eller fel som orsakas av eller är ett resultat av stötar, misskötsel, manipulation, användning på annat sätt än vad som sägs i tillämplig bruksanvisning, felaktig spänningsmatning, olycka, förlust, stöld, brand, översvämning eller andra oförutsägbara fenomen, transportskador, eller skador som uppstår till följd av reparationer utförda av obehörig personal.
• För alla förbrukningsdelar, såsom batterier där funktionsstörningen är en del av produktens normala åldrande,
• Kosmetiska skador, inklusive men inte begränsat till repor, bucklor och avbrutna plastdelar vid portarna,
• All programvara, även om den förpackats och sälts tillsammans med EZVIZ-hårdvara,
• För alla andra skador som är fria från fel i material eller tillverkning,
  • Vanlig rengöring, normalt kosmetiskt och mekaniskt slitage.

Tveka inte att kontakta din återförsäljare eller vår Kundservice om du har några frågor.

BEGRÄNSET GARANTI
