T1500-28PCT - Nätverksswitch TP-LINK - Gratis bruksanvisning och manual

Produkttyp	Nätverksswitch
Varumärke	TP-Link
Modell	T1500-28PCT
Kategori	Hanterbar switch (Smart)
Antal Ethernet-portar	24 portar 10/100/1000Base-T
PoE+-portar	24 PoE+-portar (IEEE 802.3at/af)
SFP-portar	4 SFP-platser (1000Base-X)
Konsolport	1 RJ45-konsolport
Strömförsörjning	Intern, 100-240 V~ 50/60 Hz
Maximal strömförbrukning	250 W (med max PoE-belastning)
Mått (B x D x H)	440 x 260 x 44 mm (1U)
Vikt	2,5 kg
Montering	På bord eller i 19"-rack
Administrationsgränssnitt	Webb (HTTP/HTTPS), CLI (konsol/telnet/SSH)
Hanteringsprotokoll	SNMP, RMON, VLAN, QoS, IGMP snooping
Garanti	Begränsad garanti från TP-Link (se manual)
Driftstemperatur	0 °C till 50 °C
Driftsfuktighet	10% till 90% utan kondens
Underhåll och rengöring	Rengör med en torr, mjuk trasa. Använd inte flytande eller slipande rengöringsmedel.
Säkerhet	Montera inte isär, använd inte nära vatten, koppla ur för att stänga av strömmen.
Reservdelar och reparerbarhet	Inga reservdelar finns. Kontakta kundtjänst för reparation.

Vanliga frågor - T1500-28PCT TP-LINK

Hur ansluter jag switchen till mitt nätverk?

Anslut en RJ45 Ethernet-kabel från en router eller en annan switch till en av portarna på T1500-28PCT. Använd rak kabel för att ansluta terminalutrustning som datorer.

Hur konfigurerar jag switchens IP-adress?

Som standard är IP-adressen 192.168.0.1. Se till att din dator är i samma subnät (t.ex. 192.168.0.x). Öppna en webbläsare och gå till http://192.168.0.1. Logga in med användarnamn och lösenord admin.

Kan jag använda denna switch med icke-PoE-enheter?

Ja, PoE+-portarna är bakåtkompatibla med icke-PoE-enheter. Switchen levererar ingen ström på dessa portar.

Hur monterar jag switchen i rack?

Fäst de medföljande monteringsvinklarna på varje sida av switchen med de inkluderade skruvarna. Använd lämpliga bultar (medföljer ej) för att fästa den i 19-tumsracken.

Hur kommer jag åt kommandoradsgränssnittet (CLI)?

Anslut en konsolkabel (medföljer) från switchens konsolport till en serieport eller USB-port på din dator. Använd en terminalemulator (baudhastighet 115200) för att ansluta. Standardinloggning är admin.admin.

Vad är den totala tillgängliga PoE-effekten?

Switchen kan leverera upp till 250 W totalt över alla PoE+-portar, med max 30 W per port.

Vad gör jag om switchen inte startar?

Kontrollera att strömkabeln är korrekt ansluten till eluttaget och switchen. Prova ett annat eluttag. Om problemet kvarstår, kontakta TP-Links kundtjänst.

Hur återställer jag switchen till fabriksinställningarna?

Håll in Reset-knappen (på frontpanelen) i cirka 10 sekunder och släpp sedan. Switchen startar om med standardinställningarna.

Kan jag stapla flera T1500-28PCT-switchar?

Denna modell stöder inte fysisk stapling. Du kan ansluta dem via SFP- eller Ethernet-portar och hantera varje switch individuellt.

Vilka säkerhetsföreskrifter bör följas?

Montera inte isär enheten. Använd den inte nära vatten. Koppla ur strömkabeln för att stänga av switchen. Endast kvalificerad personal får utföra reparationer.

BRUKSANVISNING T1500-28PCT TP-LINK

För att installera enheten på datorn, följ stegen nedan:

1. Ställ in enheten på en plan yta tillräckligt stark för att stödja hela vikten inklusive alla beslag.
2. Ta bort självhäftande papper från gummifötterna.
3. Vänd enheten och fäst de medföljande gummifötterna på de infällda ytorna på botten vid varje hörn.

- Rackinstallation

För att installera enheten i ett rack, följ instruktionerna nedan:

1. Kontrollera jordning och stabiliteten av racket.

2. Fäst de medföljande rackmonteringsfästena på vardera sidan av enheten med medföljande skruvar.

1. Efter att konsolerna är fästade i enheten använd lämpliga skruvar (medföljer ej) för att låsa fästena till racket.

Anslutning

- Ethernet-port

Anslut en Ethernet-port av övergången till datorn med RJ45-kabel som följande bild visas.

- SFP-port

För switchar med SFP-portar kan du ansluta en SFP-port till en SFP-modul. Om en SFP transceiver är installerad i ett spår och har en giltig länk på porten, kommer den associerade RJ45-port att inaktiveras och kan inte användas.

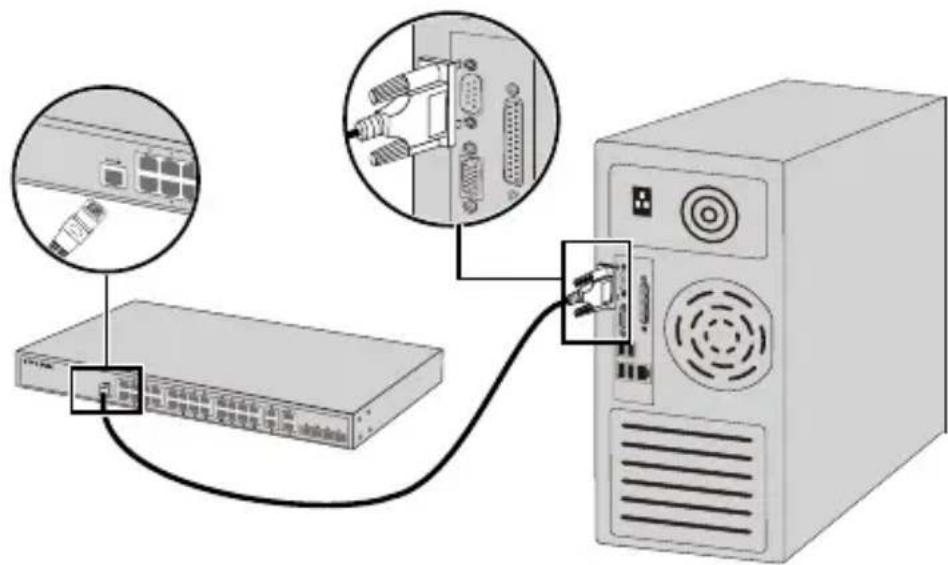

- Konsolport

För switchar med konsolport, kan du ansluta konsolporten till datorn genom konsolkabeln. Ladda sedan CLI för att administrera switchen.

Anslut honkontakten av den medföljande nätsladden i eluttaget på enheten, och han-kontakten i ett eluttag.

- Konfigurera Switch med hjälp av GUI

1. Ställ in IP-adressen till din dator i samma subnät av växeln. IP-adressen är 192.168.0.x ("x" är vilket tal som helst från 2 till 254); nätmasken är 255.255.255.0.
2. Öppna en webbläsare och skriv in standard administrationsadress http://192.168.0.1 i adressfältet i webbläsaren och tryck sedan på Enter.
3. Ange admin som är standard användarnamn och lösenord, båda med små bokstäver. Klicka sedan på knappen Logga in eller tryck på Enter.
4. Efter en lyckad inloggning kan du konfigurera switchen via administrationssidan.

- Konfigurera Switch med hjälp av CLI (Endast för smarta switchar och kontrollerade switchar)

Du kan logga in till switchen och få åtkomst till CLI för att adminsitrera switchen. För detaljerade instruktioner om hur man gör detta, hänvisas till CLI Guide.

- Konfigurera Switchen med hjölp av Utility (Endast för Easy smarta switchar)

Du kan använda Easy Smart Configuration Utility att centralt hantera hela nätverk av Easy smarta switchar. För detaljerade instruktioner om hur man gör detta, se Utility användarhandboken.

Montering

- Skrivebordsmontering

• Om en produkt har en strömbrytare (power on/off) är det ett av sätten att stänga av produkten. Produkter som inte har strömbrytare kan enbart stängas av genom att koppla från produkten eller nätadaptern från strömkällan. Den frånkopplade enheten ska fortsätta vara driftsklar.
• Försök inte öppna produkten eller utföra service på den, det kan utsätta dig för farlig spänning eller andra risker. Att öppna en försluten komponent eller produkt upphäver garantin. Kontakta oss för service.
• Använd inte produkten nära vatten.

TP-LINK begränsad produktgaranti

Enbart för produkter av märket TP-LINK.

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÅTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-LINK garanterar maskinvara av märket TP-LINK i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-LINKs riktlinjer och under en period beroende på lokal underhållsservice baserat från ursprungliga inköpsdatumet för slutanvändaren.
