Produkttyp	CPL-nätverksadapter (Powerline)
Varumärke	TP-Link
Modell	TL-PA6030KIT
Mått (L x B x H)	Cirka 95 x 56 x 45 mm
Vikt per enhet	Cirka 200 g
Strömförsörjning	100-240 V AC, 50/60 Hz, via eluttag
Maximal hastighet	Upp till 600 Mbps på elnätet
Ethernet-port	1 RJ45-port 10/100/1000 Mbps
Genomgående uttag	Ja (honkontakt för att strömförsörja andra enheter)
Pair-knapp	Ja, för att säkra CPL-nätverket
Indikator-LED	Ström, CPL, Ethernet
CPL-standard	HomePlug AV2
Kryptering	128-bitars AES
Hanteringsprogramvara	tpPLC-verktyg (Windows)
Driftstemperatur	0 °C till 40 °C
Driftsfuktighet	10 % till 90 % RH, utan kondensation
Kit-innehåll	2 adaptrar, 2 Ethernet RJ45-kablar, snabbinstallationsguide
Garanti	3 års begränsad garanti
Underhåll och rengöring	Koppla ur och rengör med en torr, mjuk trasa
Säkerhetsanvisningar	Utsätt inte för vatten eller eld; anslut inte till grenuttag; använd endast i vägguttag

Vanliga frågor - TL-PA6030KIT TP-LINK

Hur återställer jag min TP-Link TL-PA6030KIT CPL-adapter?

Håll ned Pair-knappen på den anslutna adaptern tills ström-LED:en släcks kort (cirka 10 sekunder). Du kan också använda tpPLC-verktyget för att utföra en mjukvaruåterställning.

Vad gör jag om jag inte har tillgång till internet via mitt CPL-nätverk?

Kontrollera först att alla adaptrar är på samma elektriska krets. Se till att CPL-LED:en på varje adapter lyser (om den är släckt, para om dem). Kontrollera Ethernet-anslutningarna och att din dator får en korrekt IP-adress. Testa även direktanslutning till routern.

Hur säkrar jag mitt CPL-nätverk med Pair-knappen?

Tryck på Pair-knappen på en adapter i 1 sekund, tryck sedan inom 2 minuter på Pair-knappen på den andra adaptern i 1 sekund. CPL-LED:arna blinkar och förblir sedan tända för att bekräfta ihopparningen. För att lägga till fler adaptrar, upprepa proceduren med en redan ihopparad adapter.

Kan jag ansluta CPL-adaptern till ett grenuttag?

Nej, det rekommenderas inte att ansluta CPL-adaptern till ett grenuttag. Anslut den direkt till ett vägguttag för att undvika störningar och säkerställa prestanda. Om adaptern har ett genomgående uttag kan du ansluta ett grenuttag till detta.

Hur lägger jag till en ny CPL-adapter i det befintliga nätverket?

Anslut den nya adaptern till ett uttag nära en av de redan ihopparade adaptrarna. Tryck på Pair-knappen på den befintliga adaptern i 1 sekund, tryck sedan inom 2 minuter på Pair-knappen på den nya adaptern i 1 sekund. CPL-LED:en tänds för att bekräfta.

Varför är CPL-LED:en på min adapter släckt?

Släckt CPL-LED indikerar att adaptrarna inte är ihopparade eller att de är på olika elektriska kretsar. Kontrollera att de är anslutna till samma krets. Om de inte är ihopparade, utför Pair-proceduren.

Är CPL-adaptrar kompatibla med andra märken?

TP-Link-adaptrar använder standarden HomePlug AV2 och är kompatibla med CPL-adaptrar från andra märken som följer denna standard. För avancerade funktioner som kryptering rekommenderas dock att använda adaptrar av samma märke.

Hur uppdaterar jag firmware på min CPL-adapter?

Ladda ner den senaste firmware-versionen från TP-Link:s webbplats (modell TL-PA6030KIT). Använd tpPLC-verktyget i Windows för att installera uppdateringen. Se till att inte stänga av strömmen under uppdateringen.

Vad är den maximala räckvidden för CPL-nätverket?

Räckvidden beror på kvaliteten och längden på elledningarna. Under idealiska förhållanden kan CPL-signalen färdas upp till 300 meter i en och samma elektriska installation. Hinder som brytare eller bullriga enheter kan minska räckvidden.

Hur rengör och underhåller jag min CPL-adapter?

Koppla ur adaptern före rengöring. Använd en mjuk, torr trasa för att torka av ytan. Använd inte kemikalier eller vätskor. Undvik exponering för fukt och överdrivet damm.

BRUKSANVISNING TL-PA6030KIT TP-LINK

1. Anslut en adapter till en LAN-port i routern med en Ethernet-kabel.
2. Anslut den andra adaptern i vägguttaget på samma krets.
3. Vänta tills Powerline LED ⏚ på adaptern tänds.
4. Anslut datorn till adaptern med en Ethernet-kabel.
5. Njut!

Mer: Att lägga till extra Powerline-adaptrar och extenders med standardinställningarna genom att ansluta dem till vägguttag på samma krets.

Svenska

Obs!

• Anslut powerline-enheter direkt i vägguttag men inte i grenuttag.
• För passthrough-powerline-enheter, anslut grenuttag i den integrerade elektriska uttaget för powerline-enheter.

Säkra nätverk via elnätet med knappen Pair

Tips: Vi rekommenderar att du ansluter powerline-enheter nära varandra vid hopparningen.

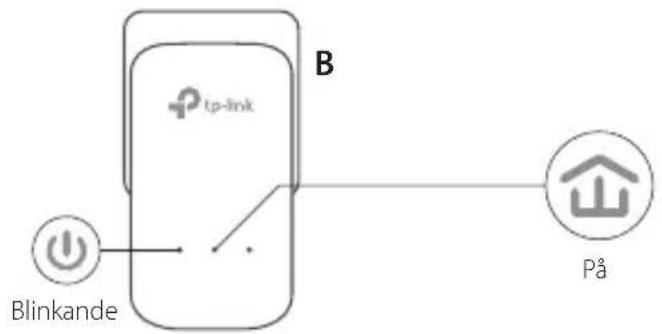

Upprätta ett säkert nätverk:

1 Tryck på knappen Pair (para) under 1 sekund på en adapter.

2 Inom 2 minuter, tryck på knappen Pair (para) under en 1 sekund på en annan adapter.

3 Klart.

Om du har mer än 2 powerline-enheter, upprepa stegen nedan för varje ytterligare enhet som konfigureras:

1 Tryck på knappen Pair (para) under 1 sekund på någon powerline-enhet i det säkra nätverket.

2 Inom 2 minuter, tryck på knappen Pair (para) under en 1 sekund på en annan adapter. 3 Klart.

FAQ (Vanliga frågor)

Q1. Hur återställer jag min Powerline-adapter?

A1. Tryck och håll in Pair när powerline-adaptern är ansluten till nätuttaget tills strömlampan slocknar och tänds igen.

A2. Använd tpPLC för att återställa Powerline-adaptern.

Svenska

Q2. Hur felsöka om det inte finns Internet-anslutning i mitt powerline nätverk?

A1. Se till att alla powerline-enheter finns på samma krets.

A2. Se till att alla Powerline-lysdioder hyser. Om inte, para ihop din adaptrar och extenders igen.

A3. Kontrollera att alla kablar och kort är ordentligt anslutna.

A4. Kontrollera om du har en Internet-anslutning genom att ansluta datorn direkt till modemet eller routern.

A5. Kontrollera att datorns IP-adress i samma segment som routerns.

Q3. Vad kan jag göra om ett framgångsrikt-parad powerline-enhet inte kopplas in efter den har flyttats till en ny plats?

A1. Prova ett annat vägguttag och se till att den är på samma krets.

A2. Försök att para ihop den igen, och se till att Powerline-LED är på.

A3. Kontrollera att eventuella störningar, som till exempel en tvättmaskin, luftkonditionering eller andra hushållsapparater som kan vara alltför nära en Powerline-enhet. Anslut apparaten till den inbyggda eluttaget (om Powerline-enheten har ett) för att ta bort elektriskt brus.

Mer avancerade konfigurationer, t.ex. uppgradering och QoS-konfiguration, kan nås via tpPLC Utility. Du kan installera tpPLC från TP-Link officiella webbplats.

Plug and Play

1. Koble en adapter til en LAN-port på ruteren med en Ethernet-kabel.
2. Koble den andre adapteren til stikkontakten på samme elektriske krets.
3. Vent til LED-lyset for Powerline ⏻ på hvilken som helst adapter slås på.
4. Koble datamaskinen til adapteren med en Ethernet-kabel.
5. God fornøyelse!

TP-Link deklarerar att denna enhet är i överensstämmelse med de grundläggande kraven och andra relevanta bestämmelser i direktiv 2014/30/EU, 2014/35/EU, 2009/125/EG och 2011/65/EU.

Den ursprungliga EU-försäkran om överensstämmelse kan hittas på http://www.tp-link.com/en/ce.

Norsk

TP-Link erklærer herved at denne enheten er i samsvar med de nødvendige kravene og andre relevante bestemmelser fra direktivene 2014/30/EU, 2014/35/EU, 2009/125/EC og 2011/65/EU.

• Håll enheten borta från vatten, eld, fukt eller varma miljöer.
• Försök inte att montera isär, reparera eller modifiera enheten.
• Eluttaget måste installeras nära utrustningen och vara lättillgänglig.
• Grenuttag kan anslutas till passthrough-enheters integrerade eluttag, men stapla inte enheter av samma eller annan typ vid normalt bruk.
• Anslut powerline-enheter direkt i vägganslutna eluttag, inte i förgreningskontakter.

Läs och följ ovanstående säkerhetsinformation när du använder enheten. Vi kan inte garantera att inga olyckor eller skador kan inträffa till följd av felaktig användning av produkten. Använd den här produkten med omsorg och på eget ansvar.

TP-Link tre års begränsad produktgaranti

Enbart för produkter av märket TP-Link.

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÄTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-Link garanterar maskinvara av märket TP-Link i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-Links riktlinjer under en period på TRE ÅR från det ursprungliga inköpsdatumet för slutanvändaren.
