BRUKSANVISNING R800A BEST

Innan ni sticker in stickkontakten i vägguttaget, försäkra er om att nätspänningen motsvarar den som är angiven på märkplåten/typskylten.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER

Läs denna bruksanvisning noga! Spara den!

När man använder elektriska verktyg ska alltid grundläggande säkerhetsföre-skrifter följas för att minska risken för brand, elstöt eller personskada. Läs hela denna instruktion innan du försöker sätta i gång den här apparaten och spara instruktionerna.

För säker drift

1. Håll arbetsområdet rent - Nedskräpade ytor och arbetsbänkar är upphov til skador.

2. Tänk på arbetsmiljön - Utsätt inte elverktyg för regn. Använd dem inte i fuktiga eller våta utrymmen eller i närheten av lättantändliga vätskor eller gaser. Ha bra belysning över arbetsytan.

3. Skydd mot stötar - Undvik kroppskontakt med jordade ytor (t ex rör, radiatorer, spisar, kylskåp).

4. Håll barnen borta - Låt inte besökare komma i kontakt med maskinen eller förlängningssladd. Alla besökare ska hållas borta från arbetsområdet.

5. Förvaring av maskin - När maskinen inte används ska den förvaras inlåsta på ett torrt, högt placerat ställe, utom räckhåll för barn.

6. Överansträng inte maskinen - De arbetar bättre och säkrare vid den hastighet de är avsedda för.

7. Använd rätt maskin - Tvinga inte små maskiner att göra arbeten som är avsedda för kraftigare maskiner. Använd inte maskinen för ändamål de inte är avsedda för, t ex använd inte cirkelsåg för att såga av kvistar eller träd.

8. Klä dig ordentligt - Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbeten. Använd härnät om du har långt hår.

9. Använd skyddsglasögon - Använd även ansiktsmask om arbetet är dammigt.

10. Skada inte sladden - Bär aldrig maskinen i sladden och ryck ej ur sladden från uttaget. Utsätt inte sladden för värme, olja eller skarpa kanter.

11. Sätt fast arbetsstycket - Använd skruvtving eller skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och du får båda händerna fria för arbetet.

12.Sträck dig inte för mycket - Se till att du har säkert fotfäste och balans hela tiden.

1. Sköt maskinen med omsorg - Håll verktygen skarpa och rena. Följ instruktionerna beträffande smörjning och byte av tillbehör. Kontrollera sladden/kabelen med jämna mellanrum och reparera dem hos en auktoriserad verkstad om de är skadade. Kontrollera förlängningssladdar med jämna mellan rum och byt om de är skadade. Håll hantagen torra, rena och fria från olja och fett.

2. Koppla från maskinen - Maskinen ska vara urkopplade när de inte är i bruk, vid service och vid byte av tillbehör, t ex sågblad, skär och knivar.

3. Tag bort justernycklar och skruvnycklar - Gör det till en vana att kontrollera att nycklar/skruvnycklar har tagits bort från verktyget innan det startas.

4. Undvik oavsiktlig tillslagning - Bär inte inkopplade maskiner med fingret på strömbrytaren. Se till att strömbrytaren är frånslagen när du sätter i stickkontakten.

5. Användning av förlängningssladdar utomhus - När maskinen används utomhus, använd endast förlängningssladdar som är avsedda märkta för utomhus bruk.

6. Var uppmärksam - Titta på det du gör. Använd sunt förnuft. Använd inte verktyget när du är trött.

7. Kontrollera skadade delar - Innan fortsatt användning av maskiner ska skyddsanordning eller annan skadad del kontrolleras noggrant för att fastställa att maskinen kommer att fungera riktigt och utföra den avsedda funktionen. Kontrollera inriktningen av de rörliga delarna, kärvning, sprickbildning, fastsättning och andra förhållanden som kan påverka driften. En skyddsanordning eller annan del som är skadad ska repareras riktigt eller bytas ut av en auktoriserad serviceverkstad, om ej annat anges i denna instuktionsbok. Byt ut felaktig strömbrytare hos en auktoriserad serviceverkstad. Använd inte maskinen om strömbrytaren inte kan slås till/från.

8. Varning - Användning av något annat tillbehör eller anordning än vad som rekommenderas i denna instruktion eller i katalog kan innebära risk för personskada.

S

1. Reparation får endast utföras av behörig elektromontör - Maskinen uppfyller de gällande säkerhetsbestämmelserna. Reparation får endast utföras av en behörig elektromontör, i annat fall kan användaren råka ut för olycksfall.

22.Fäst arbetsstycket.

23.Håll frässtålet rent och vasst.

MILJÖ

När Din produkt er utsliten, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i Din kommun.

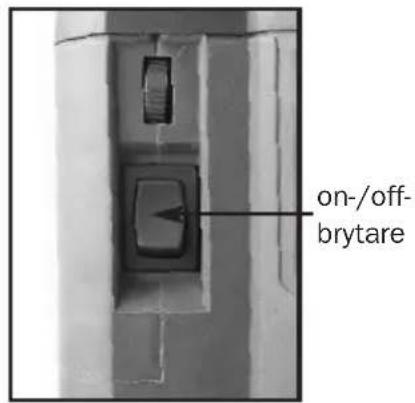

AV-/PÅ BRYTARE (fig. 1)

Maskinen startar när du trycker på on-/offknappen. Se till att du håller ordentligt i maskinen när den startas.

VARIABEL HASTIGHET (fig. 1)

Det är möjligt att justera hastigheten på denna maskinen.

DAMMSUGAR ADAPTER (fig. 2 och 3)

Denne maskinen kan anslutas till dammsugare för att arbetsområdet skall hållas rent.

• Placera adapter enligt. (fig. 2)
• Utaget skall vara på motsatt sida om on/offbrytaren.
• Skruva fast de två långa skruvarna från botten. (fig. 3)

MONTERING AV FRÄSSTÅL (fig. 5)

• Se till att frässtålet är avsett för min. 28000 varv/min.
• Koppla bort kontakten från elnätet.
• Kontrollera att frässtålet är fritt från skador.
  • Låssa chuckmuttern.
• Sätt in frässtålet, minimum dubbelt så långt som dess diameter.
• Tryck inn låsknappen (fig. 5), och skruva fast muttern med hjälp av nyckel.

WARNING! Var försiktignär du monterer frässtålet då dessa är väldigt vassa.

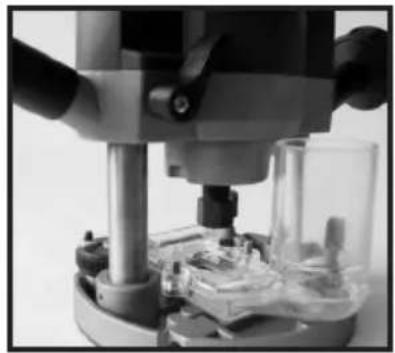

MONTERING AV SKÄRDJUP (fig. 7)

• Sett in frässtålet enligt tidligare beskrivning.
• Lossa vingskruv.
• Lossa lässpak, och sänk ned fräsen så att frässtålet kommer i kontakt med materialet (det bör vara jämt).

• Fäst lässpaken.

• Sänk mätskalan till trippel djupstoppen.

• Kontrollera vad måttskalan visar, och lägg till önskat skärdjup.
• Flytta djupstången till uträknat värde.
• Fäst vingmutter i denna position.
• Lossa lässpaken.

FRÄSNING

• Arbetsstycket skall vara ordentligt fastsatt.
• Starta fräsen och låt den komma upp i önskad hastighet.
• Sänk fräsen och låt den komma ned i önskat djup och lås spaken.
• Håll ordenligt med båda händerna i maskinen och bearbeta materialet sakta tills arbetet är färdigt.
• Lossa lässpaken och låt stålet, upp innan du tar bort fräsen.
• Frässtålet roterar medurs, därför skall bearbetning ske från vänster till höger.
• Bearbetning i ytterkanter skall ske moturs, samt i innerkant skall ske medurs.

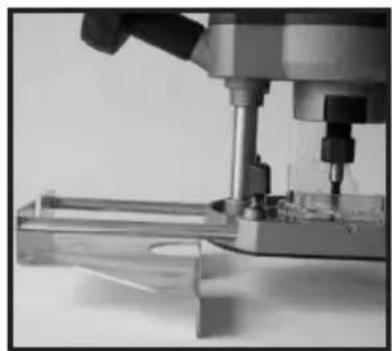

PARALLELLANSLAG (fig. 8)

Dette används för långa parallella bearbetningar. Fäst parallellanslaget som visas i fig. 8. Justera in önskat avständ.

OBS! Fest vingmuttrarna ordentligt.

SCHABLONFRÄSNING (fig. 4)

Denna fästs i botten av fräsen (fig. 4) med 2 skruvar. Schblonfräsning används för att kopiera mönster. Tillverka önskat mönster och fäst i arbetsstycket. På detta sätt kan flera arbetsstycken få samma mönster. Tänk på att mallen måsta alltid vara minst 5 mm. tjock.

UNDERHÅLL

• Undvik överdriven belastning. Om handöver fräsen blir för varm skall den avkylas i några minuter.
• Blockera aldrig motorns luftventiler.
• Rengör maskinen efter användning.

GARANTI

Maskinen har 2 års garanti gällande från av köparen styrkt innköpsdatum. Garanti gäller endast för material- eller fabrikationsfel. Garanti upphör att gälla om bruksanvisningen ej följts eller om maskinen utsatts för onormal belatning eller drift. Alla transportkostnader eller demont-eringskostnader är för köparens räkning. Vid eventuella tvister gäller Allmänna reklamationsnämdens rekommendationer.

Fig. 1

Fig. 2 Fig. 3

Fig. 8

Maskinen starter när du trykker på ON/OFF knappen. Pass alltid på at du holder fresen godt fast när du starter den.

VARIABEL HASTIGHET (Fig 1)

- Fest så låsespaken.

- Senk målestokken på dybdestangen ned til trippel dydbestoppen.

försäkrar under eget ansvar att maskinen

Produkt ......Handöverfräs

Märke ......Best Tools

Modell typ.....R800A

överensstämmer med följande norm

EN50144, EN55014, EN61000

enl. bestämmelser och riktlinjerna i direktiv 98/37/EW, 73/23/EWG, 89/336/EWG

Denna maskin är framställd med dubbelisoleringssystem enligt EU-direktiv nr. 20. Dubbelisoleringen erbjuder bättre elsäkerhet och kräver ingen jordning.

Malmö, 2000-07-01

Candar Maqian AB

N

BEKREFTELSE OM EU-OVERENSSTEMMELSE

Undertegnede firma

BVA Maskin AB

Pinjegatan 4

S-213 63 Malmö

forsikrer under eget ansvar at maskinen

Produkt ......Overfres

Merke ......Best Tools

Modell ......R800A

er i overensstennelse med normene

EN50144, EN55014, EN61000

samt bestemmelser gitt i direktiv

98/37/EW, 73/23/EWG, 89/336/EWG
