BRUKSANVISNING R1100E-A BEST

Maskinen starter när du trykker på ON/OFF knappen. Pass alltid på at du holder fresen godt fast när du starter den.

VARIABEL HASTIGHET (Fig 14)

Innan ni sticker in stickkontakten i vägguttaget, försäkra er om att nätpänningen motsvarar den som är angiven på märkplåten/typskylten.

Teknisk data:

Typ: R1100E-A

Effekt: 1100W

Spänning: 230V/50Hz

Hastighet: 10000–28000 v/min.

Dim. chuck: 6/8 mm

Art.no: 420042

ALLMÄNNA

SÄKERHETSFÖRESKRIFTER

Läs hela denna instruktion innan du försöker sätta i gång den här apparaten och spara instruktionerna. När man använder elektriska verktyg ska alltid grundläggande säkerhetsföreskrifter följas för att minska risken för brand, elstöt eller personskada.

För säker drift

1. Håll arbetsområdet rent- Nedskräpade ytor och arbetsbänkar är upphov til skador.
2. Tänk på arbetsmiljön- Utsätt inte elverktyg för regn. Använd dem inte i fuktiga eller våta utrymmen eller i närheten av lättantändliga vätskor eller gaser. Ha bra belysning över arbetsytan.
3. Skydd mot stötar- Undvik kroppskontakt med jordade ytor (t ex rör, radiatorer, spisar, kylskåp).
4. Håll barnen borta- Låt inte besökare komma i kontakt med maskinen eller förlängningssladd. Alla besökare ska hållas borta från arbetsområdet.
5. Förvaring av maskin- När maskinen inte används ska den förvaras inlåsta på ett torrt, högt placerat ställe, utom räckhåll för barn.
6. Överansträng inte maskinen- De arbetar bättre och säkrare vid den hastighet de är avsedda för.
7. Använd rätt maskin- Tvinga inte små maskiner att göra arbeten som är avsedda för kraftigare maskiner. Använd inte maskinen för ändamål de inte är avsedda för, t ex använd inte cirkelsåg för att såga av kvistar eller träd.
8. Klä dig ordentligt- Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbeten. Använd hårnät om du har långt här.
9. Använd skyddsglasögon- Använd även ansiktsmask om arbetet är dammigt.

10. Skada inte sladden- Bär aldrig maskinen i sladden och ryck ej ur sladden från uttaget. Utsätt inte sladden för värme, olja eller skarpa kanter.

11. Sätt fast arbetsstycket- Använd skruvtving eller skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och du får båda händerna fria för arbetet.

12. Sträck dig inte för mycket- Se till att du har säkert fotfäste och balans hela tiden.
13. Sköt maskinen med omsorg- Håll verktygen skarpa och rena. Följ instruktionerna beträffande smörjning och byte av tillbehör. Kontrollera sladden/kabelen med jämna mellanrum och reparera dem hos en auktoriserad verkstad om de är skadade. Kontrollera förlängnings-sladdar med jämna mellanrum och byt om de är skadade. Håll hantagen torra,rena och fria från olja och fett.
14. Koppla från maskinen - Maskinen ska vara urkopplade när de inte är i bruk, vid service och vid byte av tillbehör, t ex sågblad, skär och knivar.
15. Tag bort justernycklar och skruvnycklar- Gör det till en vana att kontrollera att nycklar/skruvnycklar har tagits bort från verktyget innan det startas.
16. Undvik oavsiktlig tillslagning- Bär inte in-kopplade maskiner med fingret på strömbrytaren. Se till att strömbrytaren är frånslagen när du sätter i stickkontakten.
17. Användning av förlängningssladdar utomhus-När maskinen används utomhus, använd endast förlängningssladdar som är avsedda märkta för utomhusbruk.
18. Var uppmärksam- Titta på det du gör. Använd sunt förnuft. Använd inte verktyget när du är trött.
19. Kontrollera skadade delar- Innan fortsatt användning av maskiner ska skyddsanordning eller annan skadad del kontrolleras noggrant för att fastställa att maskinen kommer att fungera riktigt och utföra den avsedda funktionen. Kontrollera inriktningen av de rörliga delarna, kärvning, sprickbildning, fastsättning och andra förhållanden som kan påverka driften. En skyddsanordning eller annan del som är skadad ska repareras riktigt eller bytas ut av en auktoriserad serviceverkstad, om ej annat anges i denna instuktionsbok. Byt ut felaktig strömbrytare hos en auktoriserad serviceverkstad. Använd inte maskinen om strömbrytaren inte kan slås till/från.
20. Varning- Användning av något annat tillbehör eller anordning än vad som rekommenderas i denna instruktion kan innebära risk för person-skada.
21. Reparation får endast utföras av behörig elektromontör- Maskinen uppfyller de gällande säkerhetsbestämmelserna. Reparation får endast utföras av en behörig elektromontör, i annat fall kan användaren råka ut för olycksfall.

AV-/PÅ BRYTARE (fig. 1 pos 3)

Maskinen startar när du trycker på on-/offknappen. Se till att du håller ordentligt i maskinen när den startas.

VARIABEL HASTIGHET (fig. 14)

Det är möjligt att justera hastigheten på denna maskinen.

DAMMSUGAR ADAPTER (fig. 5 och 6)

Denne maskinen kan anslutas till dammsugare för att arbetsområdet skall hållas rent.

• Placera adapter enligt. (fig. 5)
• Uttaget skall vara på motsatt sida om on/offbrytaren.
• Skruva fast de två långa skruvarna från botten. (fig. 6)

MONTERING AV FRÄSSTÅL (fig. 9)

• Se till att frässtålet är avsett för min. 28000 varv/min.
• Koppla bort kontakten från elnätet.
• Kontrollera att frässtålet är fritt från skador.
• Lässa chuckmuttern.
• Sätt in frässtålet, minimum dubbelt så längt som dess diameter.
• Tryck inn låsknappen (fig. 1 pos 5), och skruva fast muttern med hjälp av nyckel.
  WARNING! Var försiktignär du monterer frässtålet då dessa är väldigt vassa.

MONTERING AV SKÄRDJUP (fig. 2)

• Sett in frässtålet enligt tidligare beskrivning.
• Lossa vingskruv.
• Lossa lässpak, och sänk ned fräsen så att frässtålet kommer i kontakt med materialet (det bör vara jämt).
• Fäst lässpaken.
• Sänk mätskalan till trippel djupstoppen.
• Kontrollera vad måttskalan visar, och lägg till önskat skärdjup.
• Flytta djupstången till uträknat värde.
• Fäst vingmutter i denna position.
• Lossa lässpaken.

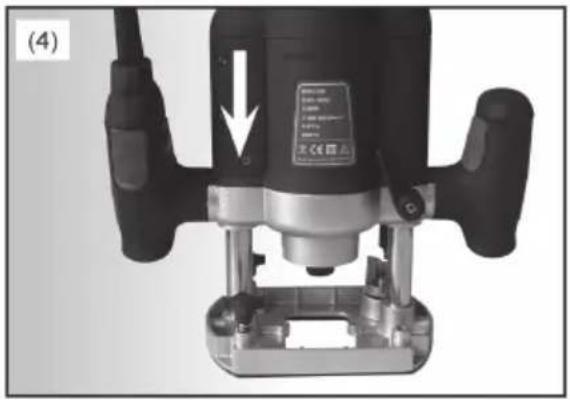

FRÄSNING

• Arbetsstycket skall vara ordentligt fastsatt.
• Starta fräsen och låt den komma upp i önskad hastighet.
• Sänk fräsen och låt den komma ned i önskat djup och läs spaken.
• Håll ordenligt med båda händerna i maskinen och bearbeta materialet sakta tills arbetet är färdigt.
• Lossa lässpaken och låt stålet, upp innan du tar bort fräsen.
• Frässtålet roterar medurs, därför skall bearbetning ske från vänster till höger.
• Bearbetning i ytterkanter skall ske moturs, samt i innerkant skall ske medurs.

PARALLELLANSLAG (fig. 7 och 15)

Dette används för långa parallella bearbetningar. Fäst parallellanslaget som visas i fig. 15. Justera in önskat avständ. OBS! Fest vingmuttrarna ordentligt.

SCHABLONFRÄSNING (fig. 10)

Denna fästs i botten av fräsen med 2 skruvar. Schblonfräsning används för att kopiera mönster. Tillverka önskat mönster och fäst i arbets- stycket. På detta sätt kan flera arbetsstycken få samma mönster. Tänk på att mallen måsta alltid vara minst 5 mm. tjock.

UNDERHÅLL

• Undvik överdriven belastning. Om handöver fräsen blir för varm skall den avkylas i några minuter.
• Blockera aldrig motorns luftventiler.
• Rengör maskinen efter användning.

Komponentoversikt Komponentsöversikt
1	Motorhus Motorhus
2	Settskrue for dybdestopp-skala Sättskurvar för djupstopps-skala
3	På -/avbryter På-/ av-brytare
4	Børstedeksel Servicelucka för kolbyte
5	Spindellås Spindellås
6	Håndtak Handtag
7	Settskrue for parallellanlegg Sättskruv för paralellanhåll
8	Tårn til dybdestopp Visare till djupstoppsinställning
9	Skala til dybdestopp Skala till djupstoppsinställning
10	Dybdestopp Djupstopp
11	Kabel kabel
12	Låseshendel for dybdestopp	Låsspak för djupstopp
13	Fresesokkel	Fräsplatta
14	Sponavsug	Spånstos
15	Parallellanlegg	parallellanhåll
16	Forlengere, parallellanlegg	Förlängare parallellanhåll
17	Sjablongføring	Schablonfräsning
18	Skrunøkkel	Fast nyckel
19	Sekskantnøkkel	Sexkantsnyckel
20	Spennhylser (6 og 8 mm)	Spännhylsor (6 och 8 mm
22	Sirkelanlegg	Cirkelanhåll

(2) 2.2 2.1

(3) 215714 GBW10 3.2 3.1

Handöverfräs har 2 års garanti gällande från av köparen styrkt innköpsdatum. Garanti gäller endast för material eller fabrikationsfel. Garanti upphör att gälla om bruksanvisningen ej följts eller om handöverfräs utsatts för onormal belatning eller drift. Alla transportkostnader eller demonteringskostnader är för köparens räkning. Vid eventuella tvister gäller Allmänna reklamationsnämdens rekommendationer.

FÖRSÄKRAN OM EU-ÖVERENSSTÄMMELSE

Undertecnad firma

Gisle Krigsvoll AB

Industrivägen 3

302 41 Halmstad

försäkrar under eget ansvar att maskinen

Produkt ......Handöverfräs

Märke ......Best Tools

Modell typ ......R1100E-A

€ överensstämmer med följande norm EN60745-1:2009

11 EN60745-2-17:2003+A11:2007

EN55014-1:2006

EN55014-2:1997/+A1:2001

EN61000-3-2:2006

EN61000-3-3:1995/+A1:2001/+A2:2005

enl. bestämmelser och riktlinjerna i direktiv

Kasserade elektriska produkter skall inte kastas tillsammans med hushållsavfall. För säker hantering, lämna handöverfräs vid närmaste avfallsanläggning. Detta enligt WEEE (Waste from Electrical and Electronic Equipment) direktiv, gällande från augusti 2005.

COMPLIANT

2002/96/EC

Trondheim, 2011-09-01

Audiu wiqson

VD, Gisle Krigsvoll AB

Ändringar

Text, bilder och uppgifter gäller vid tryckning av denna bruksanvisning. Vi förbehåller oss rätten att uppdatera bruksanvisningen, om handöverfräs skulle ändras väsentligt.

2011 © Sivilingeniør Gisle Krigsvoll AB

Art no 420042
